TruVision 360 Cameraa Bracket Installation Manual P/N A-EN REV 1.0 ISS 25SEP14

Transkrypt

1 TruVision 360 Cam mera Bracket Installation Man nual P/N A-EN REV 1.0 ISS 25SEP14

2 Copyright 2014 United Technologies Corporation. Interlogix jest częścią UTC Buildings & Industrial Systems oddziału firmy United Technologies Corporation. Wszelkie prawa zastrzeżone. Znaki towarowe i patenty Certyfikaty Znaki towarowe użyte w niniejszym dokumencie mogą być znakami towarowymi lub zastrzeżonymi znakami towarowymi ich producentów lub ich sprzedawców. N /96/WE (dyrektywa WEEE): w Unii Europejskiej produkty oznaczone tym symbolem mogą być usuwane tylko jako posegregowane odpady komunalne. Dla zapewnienia właściwej utylizacji należy zwrócić ten produkt do dostawcy przy zakupie ekwiwalentnego, nowego urządzenia albo dostarczyć go do wyznaczonego punktu zbiórki. Aby uzyskać więcej informacji, zobacz: Informacje kontaktowe Informacje kontaktowe zawiera witryna internetowa lub

3 Spis treści TOC Wprowadzenie To jest instrukcja instalacji wsporników kamer z serii TruVision 360. Modele SKU TVF-BBM TVF-WBM TVF-CBM TVD-SNB TVD-PPB Opis Okrągła skrzynka tylna kamery TruVision 360, porty rur elektroinstalacyjnych, zgodna ze skrzynką wieloelementową, metalowa, do zastosowań wewnątrz pomieszczeń i na zewnątrz Okrągła, kątowa skrzynka tylna kamery TruVision 360, porty rur elektroinstalacyjnych, zgodna ze skrzynką wieloelementową, metalowa, do zastosowań wewnątrz pomieszczeń i na zewnątrz Pierścień montażowy kamery TruVision 360 (do użytku z elementem TVD-PPB przy montażu podwieszonym lub elementem TVD-SNB przy montażu ściennym) Wspornik zagięty kamery kopułowej TruVision Wspornik do montażu wiszącego kamery kopułowej TruVision Zawartość opakowania Opakowanie zawiera następujące elementy: Wspornik Akcesoria do instalacji Śruby Rozpakowanie Przed instalacją należy sprawdzić zawartość opakowania, aby mieć pewność, że wszystkie części są w dobrym stanie i że nie brakuje żadnej z nich. Uwaga: ze względów bezpieczeństwa powierzchnia montażowa powinna być na tyle wytrzymała, by utrzymać wagę trzykrotnie większą niż łączna waga wspornika i kamery. TruVision 360 Camera Bracket Installation Manual 1

4 Opisy wsporników Okrągła skrzynka tylna kamery TruVision 360 (TVF-BBM) Kołek rozporowy do płyt gipsowych śr. 7,5 x 24,5 mm (4 szt.) Wkręt A śr. 4 x 25 mm (4 szt.) Wkręt B śr. 4 x 10 mm (3 szt.) Zaślepka Widok od wewnątrz Widok z zewnątrz Widok z boku Okrągła, kątowa skrzynka tylna kamery TruVision 360 (TVF- WBM) Kołek rozporowy do płyt gipsowych śr. 7,5 x 24,5 mm (4 szt.) Wkręt A śr. 4 x 25 mm (4 szt.) Wkręt B śr. 4 x 10 mm (3 szt.) Dławik kablowy Widok od wewnątrz Widok z zewnątrz 2 TruVision 360 Camera Bracket Installation Manual

5 Skrzynka tylna z pierścieniem montażowym kamery TruVision 360 (TVF-CBM) Wkręt B śr. 4 x 10 mm (3 szt.) Wspornik zagięty kamery kopułowej TruVision (TVD-SNB) Wkręt rozporowy śr. 10 mm (5 szt.) Wkręt blokujący śr. 4 mm (2 szt.) Wspornik do montażu wiszącego kamery kopułowej TruVision (TVD-PPB) Wkręt rozporowy śr. 10 mm (5 szt.) Wkręt blokujący śr. 4 mm (5 szt.) 1. Płyta montażowa 2. Rurka TruVision 360 Camera Bracket Installation Manual 3

6 Instalacja kamery 360 Montaż kamery 360 na okrągłej skrzynce tylnej 1. Przymocuj skrzynkę tylną do ściany za pomocą trzech wkrętów A i kołka rozporowego do płyt gipsowych. Uwaga: pozostałe cztery otwory na wkręty są przeznaczone dla podwójnej skrzynki wieloelementowej. 2. Zdejmij pokrywę z kamery. Otwórz małą klapkę na obudowie kamery. Odkręć śrubę z łbem sześciokątnym (1) dostarczonym kluczem sześciokątnym. Zwolnij wkrętakiem płaskim dwa zaciski w podstawie kamery (2), aby zdjąć pokrywę (3). 3. Podłącz kable do kamery. 4. Wkręć częściowo trzy wkręty B w skrzynkę tylną. 5. Załóż kamerę na skrzynkę tylną. Wyrównaj otwory w podstawie kamery z trzema wkrętami w skrzynce tylnej i obróć kamerę, aby ją unieruchomić na skrzynce tylnej. Dokręć trzy wkręty B, aby zamocować kamerę do skrzynki tylnej. 4 TruVision 360 Camera Bracket Installation Manual

7 Ważne: podczas montowania kamery na skrzynce tylnej należy upewnić się, że znak UP na podstawie kamery jest skierowany w górę. 6. Załóż ponownie pokrywę kamery. 7. Dokręć wkręt pokrywy kamery, aby dokładnie przymocować pokrywę do kamery. Montaż kamery 360 na okrągłej, kątowej skrzynce tylnej 1. Przymocuj kątową skrzynkę tylną do ściany za pomocą trzech wkrętów A i kołka rozporowego do płyt gipsowych. Uwaga: pozostałe cztery otwory na wkręty są przeznaczone dla podwójnej skrzynki wieloelementowej. 2. Zdejmij pokrywę z kamery. Otwórz małą klapkę na obudowie kamery. Odkręć śrubę z łbem sześciokątnym (1) dostarczonym kluczem sześciokątnym. Zwolnij wkrętakiem płaskim dwa zaciski w podstawie kamery (2), aby zdjąć pokrywę (3). TruVision 360 Camera Bracket Installation Manual 5

8 3. Podłącz kable do kamery. 4. Wkręć częściowo trzy wkręty B w kątową skrzynkę tylną. 5. Załóż kamerę na okrągłą, kątową skrzynkę tylną. Wyrównaj otwory w podstawie kamery z trzema wkrętami w skrzynce tylnej i obróć kamerę, aby ją unieruchomić na skrzynce tylnej. Dokręć trzy wkręty B, aby zamocować kamerę do skrzynki tylnej. Ważne: podczas montowania kamery na skrzynce tylnej należy upewnić się, że znak UP na podstawie kamery jest skierowany w górę. 6. Załóż ponownie pokrywę kamery. 7. Dokręć wkręt pokrywy kamery, aby dokładnie przymocować pokrywę do kamery. 6 TruVision 360 Camera Bracket Installation Manual

9 Montaż kamery 360 na wsporniku zagiętym 1. Przeciągnij kable kamery przez rurkę wspornika TVD-SNB, a następnie zamocuj wspornik zgięty do ściany za pomocą dostarczonych wkrętów rozporowych (A). 2. Zamocuj pierścień montażowy do wspornika zagiętego za pomocą wkrętu blokującego (A) w pokazany sposób. 3. Wkręć częściowo trzy wkręty B w pierścień montażowy. 4. Zdejmij pokrywę z kamery. Otwórz małą klapkę na obudowie kamery. Odkręć śrubę z łbem sześciokątnym (1) dostarczonym kluczem sześciokątnym. Zwolnij wkrętakiem płaskim dwa zaciski w podstawie kamery (2), aby zdjąć pokrywę (3). 5. Podłącz kable do kamery. TruVision 360 Camera Bracket Installation Manual 7

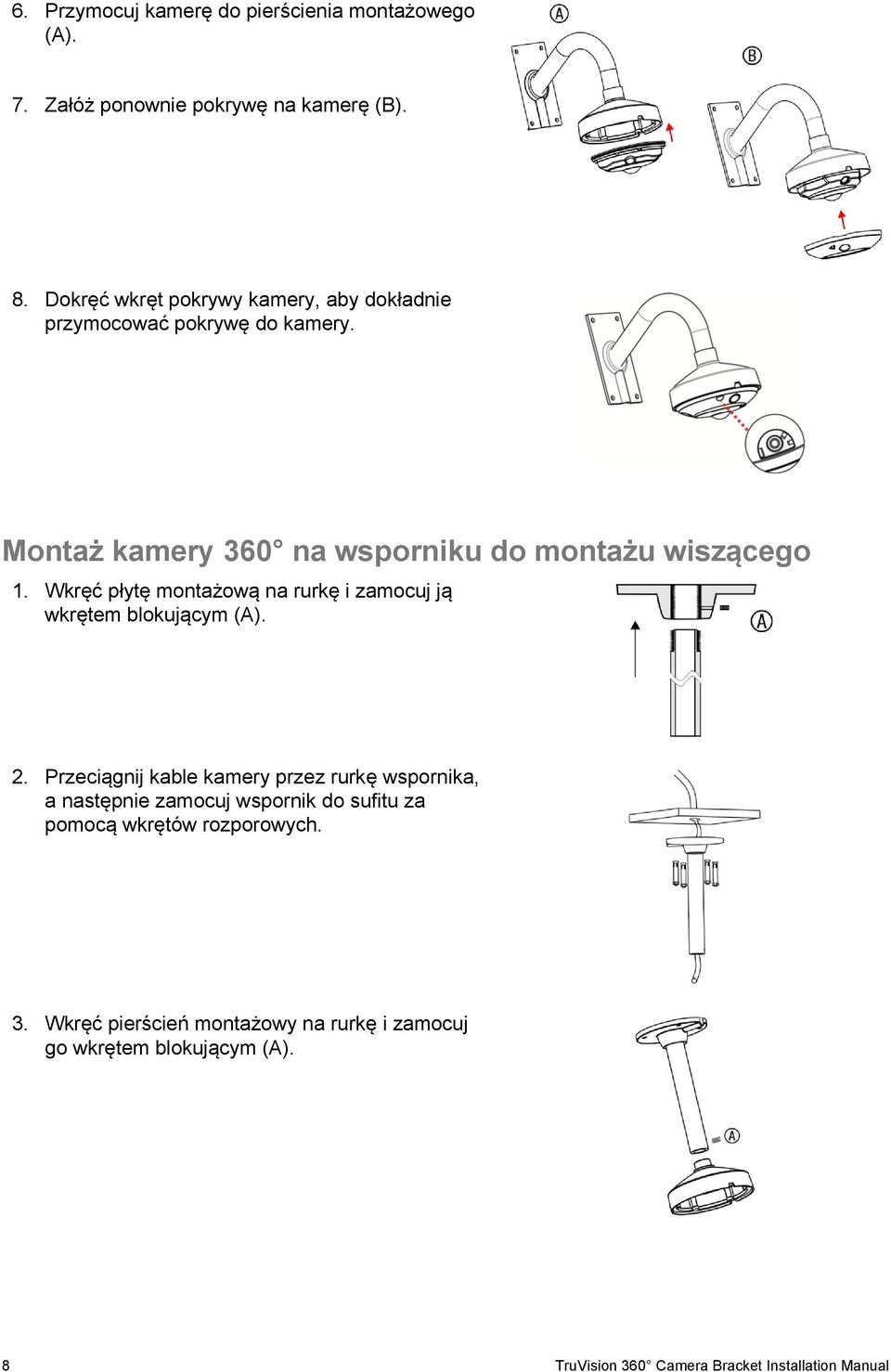

10 6. Przymocuj kamerę do pierścienia montażowego (A). 7. Załóż ponownie pokrywę na kamerę (B). 8. Dokręć wkręt pokrywy kamery, aby dokładnie przymocować pokrywę do kamery. Montaż kamery 360 na wsporniku do montażu wiszącego 1. Wkręć płytę montażową na rurkę i zamocuj ją wkrętem blokującym (A). 2. Przeciągnij kable kamery przez rurkę wspornika, a następnie zamocuj wspornik do sufitu za pomocą wkrętów rozporowych. 3. Wkręć pierścień montażowy na rurkę i zamocuj go wkrętem blokującym (A). 8 TruVision 360 Camera Bracket Installation Manual

11 4. Wkręć częściowo trzy wkręty B we wspornik do montażu wiszącego. 5. Podłącz kable do kamery. 6. Zdejmij pokrywę z kamery. Otwórz małą klapkę na obudowie kamery. Odkręć śrubę z łbem sześciokątnym (1) dostarczonym kluczem sześciokątnym. Dociśnij wkrętakiem płaskim dwa zaciski w podstawie kamery (2), aby zdjąć pokrywę (3). 7. Przymocuj kamerę do pierścienia montażowego (A). 8. Załóż ponownie pokrywę na kamerę (B). TruVision 360 Camera Bracket Installation Manual 9

12 9. Dokręć wkręt pokrywy kamery, aby dokładnie przymocować pokrywę do kamery. Dane techniczne SKU Wymiary Waga TVD-SNB mm 490 g TVD-PPB Ø mm 1169 g TVF-BBM Ø mm 337,5 g TVF-WBM Ø mm 304,5 g TVF-CBM Ø mm 542 g Informacje dotyczące gwintu rurki Rozmiar gwintu rurki Zwoje/c al Skok (mm) Średnica zewnętrzna gwintu Odpowiednie wymiary rurki Rozmiar otworu do gwintowania (mm) (mm) (cal) Śr. nominal na Śr. zewnętrzn a (mm) Śr. zewnętrzn a (cal) Grubość (mm) BSP. F (G) G ,309 33,249 1, ,7 1,33 3,2 30,75 10 TruVision 360 Camera Bracket Installation Manual
