FIST-GPS2-J. 19-calowa półka przełączeniowa, połączeniowa i do magazynowania sznurów optycznych systemu FIST o wysokości 2HU.

Transkrypt

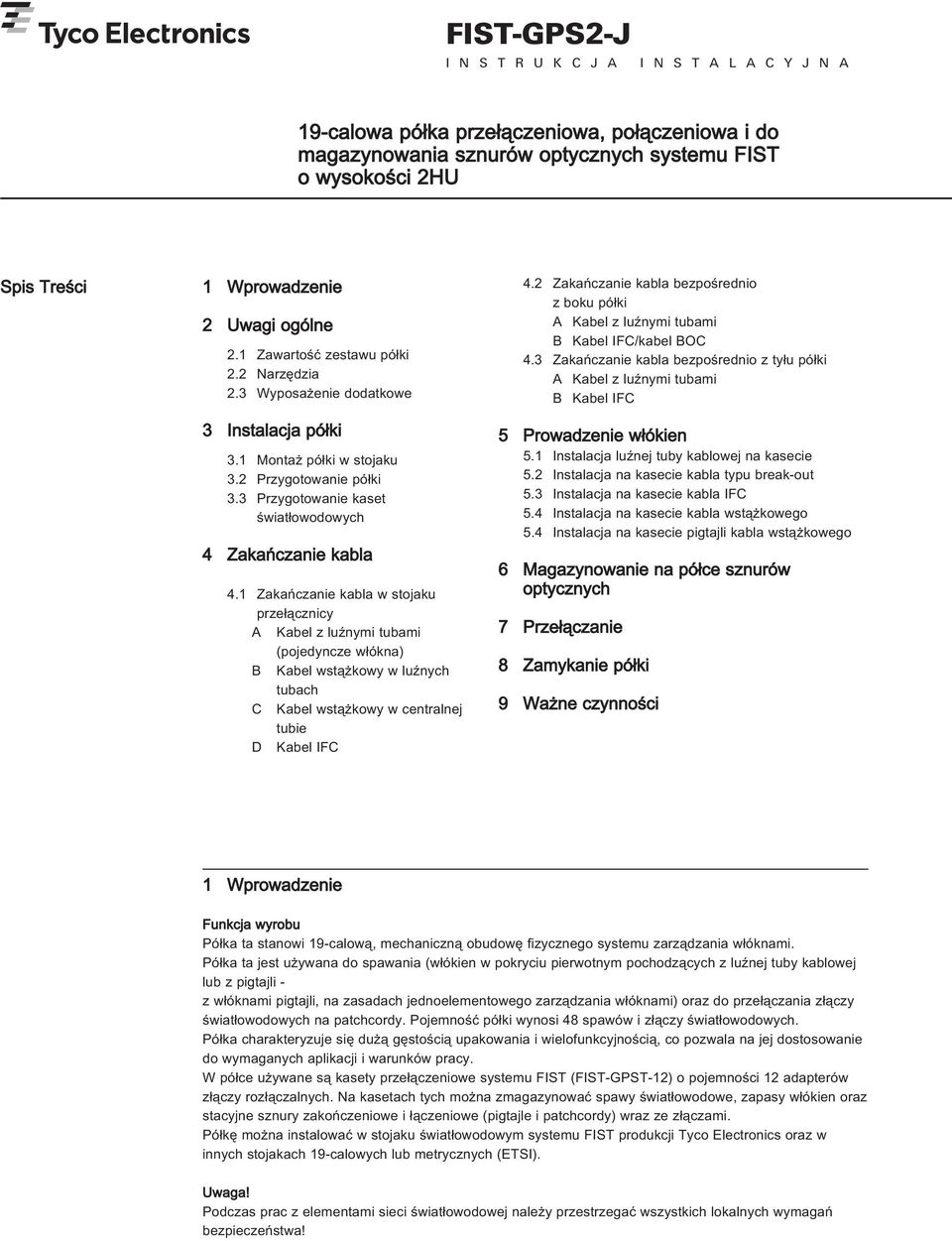

1 FIST-GPS2-J I N S T R U K C J A I N S T A L A C Y J N A 19-calowa półka przełączeniowa, połączeniowa i do magazynowania sznurów optycznych systemu FIST o wysokości 2HU Spis Treści 1 Wprowadzenie 2 Uwagi ogólne 2.1 Zawartość zestawu półki 2.2 Narzędzia 2.3 Wyposażenie dodatkowe 3 Instalacja półki 3.1 Montaż półki w stojaku 3.2 Przygotowanie półki 3.3 Przygotowanie kaset światłowodowych 4 Zakańczanie kabla 4.1 Zakańczanie kabla w stojaku przełącznicy A Kabel z luźnymi tubami (pojedyncze włókna) B Kabel wstążkowy w luźnych tubach C Kabel wstążkowy w centralnej tubie D Kabel IFC 4.2 Zakańczanie kabla bezpośrednio z boku półki A Kabel z luźnymi tubami B Kabel IFC/kabel BOC 4.3 Zakańczanie kabla bezpośrednio z tyłu półki A Kabel z luźnymi tubami B Kabel IFC 5 Prowadzenie włókien 5.1 Instalacja luźnej tuby kablowej na kasecie 5.2 Instalacja na kasecie kabla typu break-out 5.3 Instalacja na kasecie kabla IFC 5.4 Instalacja na kasecie kabla wstążkowego 5.4 Instalacja na kasecie pigtajli kabla wstążkowego 6 Magazynowanie na półce sznurów optycznych 7 Przełączanie 8 Zamykanie półki 9 Ważne czynności 1 Wprowadzenie Funkcja wyrobu Półka ta stanowi 19-calową, mechaniczną obudowę fizycznego systemu zarządzania włóknami. Półka ta jest używana do spawania (włókien w pokryciu pierwotnym pochodzących z luźnej tuby kablowej lub z pigtajli - z włóknami pigtajli, na zasadach jednoelementowego zarządzania włóknami) oraz do przełączania złączy światłowodowych na patchcordy. Pojemność półki wynosi 48 spawów i złączy światłowodowych. Półka charakteryzuje się dużą gęstością upakowania i wielofunkcyjnością, co pozwala na jej dostosowanie do wymaganych aplikacji i warunków pracy. W półce używane są kasety przełączeniowe systemu FIST (FIST-GPST-12) o pojemności 12 adapterów złączy rozłączalnych. Na kasetach tych można zmagazynować spawy światłowodowe, zapasy włókien oraz stacyjne sznury zakończeniowe i łączeniowe (pigtajle i patchcordy) wraz ze złączami. Półkę można instalować w stojaku światłowodowym systemu FIST produkcji Tyco Electronics oraz w innych stojakach 19-calowych lub metrycznych (ETSI). Uwaga! Podczas prac z elementami sieci światłowodowej należy przestrzegać wszystkich lokalnych wymagań bezpieczeństwa!

2 2 Uwagi ogólne 2.1 Zawartość zestawu półki Patchcordy na WEJŚCIU, patchcordy na WYJŚCIU półki (np. FIST-GPS2-J-AAA-4) 1 półka, zawierająca: Metalową obudowę z wysuwaną szufladą Zawiasowo umocowaną i zdejmowalną metalową pokrywę przednią Zawiasy i opaskę na rzepy do instalacji kaset FIST-GPST-12 2 lejkowe wloty sznurów optycznych (trąbki) 2 kliny do blokowania kaset 4 kasety GPST-12 Nakrętki gniazdowe i śruby Wsporniki montażowe półki ze śrubami Instrukcję instalacyjną Etykiety identyfikacyjne Luźne tuby lub zakończone złączami kable IFC na WEJŚCIU, patchcordy na WYJŚCIU półki (np. FIST-GPS2-J-AIA-4) 1 półka, zawierająca: Metalową obudowę z wysuwaną szufladą Zawiasowo umocowaną i zdejmowalną metalową pokrywę przednią Zawiasy i opaskę na rzepy do instalacji kaset FIST-GPST-12 2 lejkowe wloty sznurów optycznych (trąbki) 2 kliny do blokowania kaset 4 kasety GPST-12 fabrycznie okablowane włóknami Nakrętki gniazdowe i śruby Wsporniki montażowe półki ze śrubami Opaski kablowe i piankę samoprzylepną Instrukcję instalacyjną Etykiety identyfikacyjne Konfiguracja kasety FIST-GPST-12: Wyłącznie przełączanie (np. FIST-GPST-12-AAA-2) Kaseta zawierająca 2 podzespoły sznurów optycznych Zawsze dostarczane w zestawach dwóch komplementarnych kaset 12 adapterów złączy na 1 kasetę Konfiguracja kasety FIST-GPST-12: Przełączanie i spawy (luźne tuby kablowe i zakończony złączami kabel IFC) (np. FIST-GPST-12-AIA-2) Kaseta zawierająca 1 podzespół sznurów optycznych i 1 podzespół na spawy z uchwytami osłonek spawów na 12 osłonek typu SMOUV (o długości 45 mm) 12 adapterów złączy rozłączalnych i pigtajli na 1 kasetę (brak pigtajli w przypadku kabla IFC) Zawsze dostarczane w zestawach dwóch komplementarnych kaset 2

3 2.1.5 Nie zakończone złączami kable wielopigtajlowe typu breakout na WEJŚCIU, patchcordy na WYJŚCIU półki (np. FIST-GPS2-J-AKA-4) 1 półka, zawierająca: Metalową obudowę z wysuwaną szufladą Zawiasowo umocowaną i zdejmowalną metalową pokrywę przednią Zawiasy i opaskę na rzepy do instalacji kaset FIST-GPST-12 2 lejkowe wloty sznurów optycznych (trąbki) 2 kliny do blokowania kaset 4 kasety GPST-12 Nakrętki gniazdowe i śruby 12 elementów GTU (Elementy do Grupowego Zakańczania Pigtajli) Wsporniki montażowe półki ze śrubami Instrukcję instalacyjną Etykiety identyfikacyjne Opaski kablowe i piankę samoprzylepną Półka z magazynem zapasów sznurów optycznych (np. FIST-GPS2-J-AAN-T) 1 półka, zawierająca: Metalową obudowę z wysuwaną szufladą Zawiasowo umocowaną i zdejmowalną metalową pokrywę przednią Zawiasy i opaskę na rzepy do instalacji kaset FIST-GPST-12 2 lejkowe wloty sznurów optycznych (trąbki) 2 kliny do blokowania kaset Koszyk do magazynowania zapasów długości sznurów optycznych Maksymalnie 2 kasety GPST-12 Nakrętki gniazdowe i śruby Wsporniki montażowe półki ze śrubami Instrukcję instalacyjną Etykiety identyfikacyjne Konfiguracja kasety FIST-GPST-12: Przełączanie i spawy (kabel wielopigtajlowy typu break-out) (np. FIST-GPST-12-AKA-2) Kaseta zawierająca 1 podzespół sznurów optycznych i 1 podzespół na spawy z uchwytami osłonek spawów na 12 osłonek typu SMOUV (o długości 45 mm) 12 adapterów złączy rozłączalnych i pigtajli na 1 kasetę 3 elementy GTU na 1 kasetę Zawsze dostarczane w zestawach dwóch komplementarnych kaset Konfiguracja kasety FIST-GPST-12: Przełączanie i spawy (24 pigtajle na 1 kasecie) (np. FIST-GPST-12-AML1-2) Kaseta zawierająca 1 podzespół sznurów optycznych i 1 podzespół na spawy z uchwytami osłonek spawów na 24 osłonki typu SMOUV (o długości 45 mm) 12 adapterów złączy rozłączalnych i 24 pigtajle na 1 kasetę 24 osłonki spawów SMOUV na 1 kasetę Zawsze dostarczane w zestawach dwóch komplementarnych kaset 3

4 2.2 Narzędzia niezbędne do instalacji półki FACC-ALLEN-KEY FACC-CAGE-NUT-TOOL FACC-TUBE-STRIPPER-02 FISTV-E S5027 Klucz ampulowy do montażu półek w stojaku Narzędzie do montażu nakrętek gniazdowych w stojaku Narzędzie do cięcia tub kablowych w ograniczonej przestrzeni Marker do znakowania pigtajli TYLNY MONTA PÓˆKI W STOJAKU 2.3 Opcjonalne wyposażenie dodatkowe* FIST-UST-3HU-B-A Zestaw do zakańczania 2 kabli (z luźnymi tubami) z boku półki, wlot kabli od dołu lub od góry FIST-UST-3HU-B-B Zestaw do zakańczania 2 kabli (IFC lub BOC) z boku półki, wlot kabli od dołu lub od góry FIST-UST-EXKIT-2CA Mocowanie 2 dodatkowych kabli na płycie zestawu do zakańczania kabli z boku półki FIST-CT-2HU-B-2 Zestaw do zakańczania maks. 2 kabli z tyłu półki FIST-MB2-2HU-M Wspornik adaptera 19 na ETSI (2 szt.) FIST-MB2-2HU-M-AS Asymetryczny wspornik adaptera 19 na ETSI (2 szt.) FIST-E Rolka opaski na rzepy do mocowania pigtajli SMOUV Termokurczliwe osłonki spawów typu SMOUV (o długości 45 mm) FIST-TUBE-5MM-30 Tuba transportowa o średnicy 5 mm FIST-GS-FLEX Rura giętka o średnicy wewn. 12 mm (długość 50 m) FIST-GR-TD-5MM Element rozdzielający tuby kablowe (6 WEJ./WYJ.) do stojaka FIST-GR FIST-GPS2-TD-5MM Element rozdzielający tuby kablowe (6 WEJ./WYJ.) do półek FIST-GPS2 OC-ADK-...* Różne typy adapterów złączy optycznych OCP-... i OCJ- * Różne typy pigtajli i patchcordów MONTA PÓˆKI W STOJAKU FIST-GR MONTA 240 mm OD TYˆU PÓˆKI PRZEDNI MONTA PÓˆKI W STOJAKU *) Patrz odpowiednia dokumentacja zamówieniowa 3 Instalacja półki 3.1 Instalacja półki w stojaku WIDOK Z GÓRY Różne pozycje montażowe półki Zainstalować w odpowiednim położeniu wsporniki montażowe półki. Należy zwrócić uwagę na właściwą orientację wsporników. Na zdjęciu pokazano wsporniki montażowe zainstalowane w położeniu takim, jak do montażu w stojaku FIST- GR. 4

5 3.1.3 Przestrzeń wymagana do montażu półki: 1 minimalnie 60 mm po lewej i/lub prawej stronie półki. Przestrzeń ta niezbędna jest do instalacji lejkowych wlotów sznurów optycznych oraz samych sznurów optycznych lub kabli IFC. 2 minimalnie 60 mm po lewej i/lub prawej stronie półki w przypadku mocowania kabla wprost z boku półki. 3 minimalnie 45 mm z tyłu półki w przypadku mocowania kabla od tyłu półki. 3.2 Przygotowanie półki Odstępy pomiędzy poszczególnymi półkami mogą się zmieniać w zależności od rozstawu otworów na słupkach pionowych stojaka i od elementów wykorzystanych do zarządzania kablami w stojaku! Wysunąć całkowicie szufladę półki i obrócić o 180 stopni blokadę zabezpieczającą szufladę przed cofnięciem się w głąb półki Określić miejsce instalacji półki w stojaku (patrz instrukcja instalacyjna stojaka przełącznicy światłowodowej). Zamontować do słupków montażowych stojaka nakrętki gniazdowe (użyć narzędzia FACC-CAGE-NUT-TOOL). Przykręcić półkę przy użyciu klucza FACC-ALLEN-KEY Z boku półki, przez który wprowadzane są do niej sznury optyczne, należy zainstalować lejkowy wlot sznurów optycznych (trąbkę). Trąbkę należy wsunąć przez otwór w płycie bocznej do wnętrza półki i zatrzasnąć w tym położeniu. W przypadku instalacji sznurów optycznych od strony przedniej części półki, trąbkę można otworzyć. 3.3 Przygotowanie kaset światłowodowych W przypadku instalacji w stojaku ETSI półek 19-calowych należy użyć wsporników dopasowujących (FIST-MB2-2HU-M) W celu uzyskania dostępu do danej kasety należy unieść wszystkie kasety znajdujące się ponad nią. Do tego celu należy wykorzystać dwa kliny do blokowania kaset. Sprawdzić, czy na dolnej kasecie adaptery złączy znajdują się po lewej stronie środka półki. 5

6 DEMONTAŻ KASET KLIKNIĘCIE 4 Zakańczanie kabla 4.1 Zakańczanie kabla w stojaku Kabel jest już zakończony w stojaku lub w kanale bocznym stojaka na płycie do zakańczania kabli. W przypadku kabla tubowego, luźne tuby kablowe są osłonięte ochronną rurą giętką. W przypadku kabla z centralną tubą, światłowody są wprowadzone do tub transportowych (o średnicy 5 mm), które poprowadzone są wprost do półki przełączeniowej. A Kabel z luźnymi tubami (pojedyncze włókna) Przyciąć rurę giętką do długości odpowiadającej pozycji kabla w stojaku i usunąć powłokę kabla począwszy od końca rury giętkiej. Należy zwrócić uwagę na to, aby wewnątrz półki znajdowało się minimum 2 metry kabla. MONTAŻ KASET KLIKNIĘCIE KLIKNIĘCIE LUB KLIKNIĘCIE Wszystkie kasety można w łatwy sposób instalować w półce lub usuwać z półki Upewnić się, czy rura giętka jest długa na tyle, aby szuflada półki swobodnie wysuwała się i wsuwała do obudowy. Owinąć dookoła rury giętkiej warstwę taśmy piankowej i przymocować ją za pomocą opasek zaciskowych w sposób pokazany na zdjęciu powyżej. Gniazda opasek muszą znajdować się z przodu metalowej płyty do zawiasowego montażu kaset. 6

7 B Kabel wstążkowy w luźnych tubach Zawartość zestawu FIST-GR-CTB100 (kabel z luźnymi tubami zawierającymi wstążki włókien) Element rozdzielający + śruby Pokrywka elementu rozdzielającego + śruby Wspornik do mocowania kabla + śruby Wspornik montażowy + podkładki + śruby 2 opaski zaciskowe do kabli Narzędzie do likwidacji skrętu wstążek włókien 2 ograniczniki elementu wytrzymałościowego + śruby W przypadku zastosowania kabla z luźnymi tubami, element wytrzymałościowy kabla należy umieścić na dole. Luźne tuby kabla należy połączyć w pęczek za pomocą taśmy samoprzylepnej. Element wytrzymałościowy kabla przymocować śrubami. Dalej instalację należy kontynuować od punktu C Kabel wstążkowy w centralnej tubie Wybrać pozycję montażową w kanale bocznym stojaka lub na płycie do zakańczania kabli tak, aby była zlokalizowana jak najbliżej półki. Za pomocą dwóch śrub zainstalować wspornik montażowy w tej pozycji Zawartość zestawu FIST-GR-CTB100CC (kabel z centralną tubą zawierającą wstążki włókien) Element rozdzielający + śruby Pokrywka elementu rozdzielającego + śruby Wspornik do mocowania kabla + śruby Wspornik montażowy + podkładki + śruby 2 opaski zaciskowe do kabli Narzędzie do likwidacji skrętu wstążek włókien 2 ograniczniki elementu wytrzymałościowego + śruby ok. 300 mm 15 mm Taśma PCV 50 mm Przygotować kabel wstążkowy z luźnymi tubami według powyższego rysunku Wybrać pozycję montażową w kanale bocznym stojaka lub na płycie do zakańczania kabli tak, aby była zlokalizowana jak najbliżej półki. Za pomocą dwóch śrub zainstalować wspornik montażowy w tej pozycji. 7

8 20 mm 45 mm 15 mm 20 mm Kabel wstążkowy w centralnej tubie: Przygotować kabel. Na kasecie półki musimy mieć do dyspozycji 1,5 m wstążek światłowodowych. Należy przestrzegać wymiarów podanych na rysunku. Aby umożliwić łatwe wprowadzanie włókien, należy je bardzo dokładnie oczyścić z żelu Zamocować kabel przy pomocy metalowej opaski zaciskowej. Nie zaciskać opaski zbyt mocno, aby nie uszkodzić kabla Zamocować za pomocą 2 śrub wspornik do mocowania kabla na wsporniku montażowym i umieścić element rozdzielający na wsporniku do mocowania kabla W przypadku konieczności wykonania dodatkowego podziału wstążek w półce GPS2, należy wykorzystać element rozdzielający FIST-GPS2-TD-5MM. Element ten należy zmontować w sposób pokazany na zdjęciu powyżej. Z półki należy wyjąć opaskę na rzepy i zainstalować ją na pokrywce elementu rozdzielającego Poluzować śrubę ogranicznika elementu wytrzymałościowego, a następnie obrócić ogranicznik i ułożyć wewnątrz elementy wytrzymałościowe kabla. 8

9 Nasunąć narzędzie na wstążki włókien. Połączyć końce wstążek przy pomocy taśmy teflonowej (pęczki wstążek powinny być połączone w grupy tak, aby umożliwić ich prowadzenie w odpowiednich tubach). Usunąć narzędzie do likwidacji skrętu wstążek włókien W przypadku konieczności wykonania dodatkowego podziału wstążek, element rozdzielający FIST-GPS2-TD-5MM można zamontować również w stojaku przełącznicy. Element ten należy zmontować w sposób pokazany na zdjęciu powyżej. Maksymalna liczba tub WEJSCIOWYCH: 6. Maksymalna liczba tub WYJŚCIOWYCH: Zamontować element rozgałęziający (jeżeli jest niezbędny) na metalowej, wysuwanej szufladzie półki. Przyciąć do odpowiedniej długości tuby transportowe prowadzone od strony elementu rozgałęziającego. Wymontować element rozgałęziający w celu uzyskania lepszego dostępu do rozdzielanych wstążek światłowodowych Usunąć skręt wstążek włókien: a) gdy wstążki są wykonane zgodnie z normami ITU, należy zastosować narzędzie do likwidacji skrętu wstążek włókien. Liczby umieszczone na tym narzędziu wskazują liczbę wstążek, które chcemy połączyć w pęczek (3-4-5 lub 6). Przyrząd został zaprojektowany do 3 typów wstążek: 12-, 8- i 4-włóknowych (do ich obsługi służą 3 wielkości rowków). b) W innych przypadkach należy postępować zgodnie z lokalnymi zaleceniami Wsunąć tuby do złączek. W przypadku, gdy kabel jest zamontowany z lewej strony wspornika, należy użyć 6 lewych pozycji złączek. Wprowadzić do tub grupy włókien. Należy rozpocząć od tyłu, co umożliwi nam zachowanie dobrego dostępu w ciągu całej instalacji. Unikać krzyżowania się włókien! 9

10 4.2 Zakańczanie kabla bezpośrednio z boku półki Kabel może zostać zakończony wprost na półce. Istnieje możliwość zakończenia maksymalnie 2 kabli, zamocowanych za pomocą opasek kablowych. Luźne tuby kablowe są wprowadzane na półkę za pomocą rury giętkiej, a element wytrzymałościowy kabla jest mocowany do płyty do zakańczania kabla. A Kabel z luźnymi tubami Nasunąć pokrywkę na element rozdzielający i przykręcić ją śrubami. D Kabel IFC Zawartość zestawu 2 płyty metalowe 2 zaciski elementu wytrzymałościowego kabla + śruby 1 rura giętka (o odpowiedniej długości) 3 śruby i nakrętki 4 otwieralne opaski kablowe 2 zaciski rury giętkiej z pokrywkami 1 osłona krawędzi półki 1 pasek taśmy piankowej 2 opaski zaciskowe 1 wspornik uchwytu rury giętkiej Wprowadzić elementy konstrukcyjne kabla IFC przez trąbkę wlotową sznurów optycznych do wnętrza półki i poprowadzić każdy z tych elementów do tylnego wlotu na kasetę Powyższe zdjęcie pokazuje montaż zestawu z lewej strony półki, w konfiguracji pozwalającej na wprowadzenie kabla od dołu Powyższe zdjęcie pokazuje montaż zestawu z lewej strony półki, w konfiguracji pozwalającej na wprowadzenie kabla od góry.

11 l Zamontować uchwyt rury giętkiej na wsporniku Usunąć powłokę kabla na odcinku o długości około 2,2 m. Nie odcinać jeszcze luźnych tub kabla z uwagi na niebezpieczeństwo uszkodzenia włókien. Przyciąć element wytrzymałościowy kabla do odpowiedniej długości (l = maksymalnie 35 mm) Zamontować na półce oba uchwyty rury giętkiej Wprowadzić oznakowane luźne tuby kablowe do rury giętkiej. Czynność tę można wykonać łatwiej po złączeniu końca pęczka tub za pomocą kawałka taśmy samoprzylepnej Zamocować rurę giętką (przed zamontowaniem kaset na półce jeżeli kasety były już zamontowane, należy je usunąć) z tyłu metalowej płyty do zawiasowego mocowania kaset przy użyciu 2 małych opasek zaciskowych, po czym ustalić położenie rury za pomocą trzeciej opaski zaciskowej zamocowanej do szuflady półki. Upewnić się, czy opaski zostały dobrze zaciągnięte (tak, aby rura nie wyśliznęła się z uchwytu), a następnie odciąć końce opasek. Uwaga! Gniazda opasek muszą znajdować się Z PRZODU metalowej płyty do zawiasowego montażu kaset! Zamocować rurę giętką najpierw w dolnym, a następnie w górnym zacisku. 11

12 B Kabel IFC / kabel break-out Przykręcić zacisk elementu wytrzymałościowego kabla. Należy unikać zbędnego krzyżowania się elementu wytrzymałościowego i luźnych tub kablowych. Zamocować kabel za pomocą otwieralnych opasek zaciskowych. Założyć pokrywki na zaciski rury giętkiej Zawartość zestawu 2 płyty metalowe 2 zaciski elementu wytrzymałościowego kabla + śruby 1 bęben do kontroli promienia gięcia 3 śruby i nakrętki 4 otwieralne opaski kablowe 1 osłona krawędzi półki 1 pasek taśmy piankowej 2 opaski zaciskowe 2 prowadnice kabli W przypadku instalacji kabla wchodzącego na półkę od góry, zestaw należy zmontować odwrotnie W przypadku instalacji kabla typu IFC należy usunąć X = 800 mm powłoki zewnętrznej tego kabla. Zalecana długość dostępnego pokrycia wtórnego włókien wynosi L = 1250 do 1500 m. W przypadku zakańczania na półce kabla break-out (nie zakończonego złączami rozłączalnymi), należy usunąć X + L = maks. 2,3 m powłoki zewnętrznej W przypadku zakańczania na półce maksymalnie 4 kabli, dwa dodatkowe kable można zamocować za pomocą zestawu FIST-UST-EXKIT-2CA Zamontować na krawędzi półki element ochronny. Przykręcić bęben do płyty bocznej półki. Przyciąć element wytrzymałościowy kabla do długości maksymalnej 35 mm. Zamocować zacisk elementu wytrzymałościowego kabla i zainstalować kabel w pokazany powyżej sposób. Sposób prowadzenia i montażu kabla break-out jest taki sam. Do zakańczania kabla break-out na kasetach zaleca się stosowanie elementów GTU (patrz rozdział 5.2). 12

13 4.3 Zakańczanie kabla bezpośrednio z tyłu półki Płyty do montażu kabli są przystosowane do montażu 2 kabli i umożliwiają mocowanie powłok maksymalnie 3 kabli przy pomocy opasek kablowych. Luźne tuby kablowe wprowadza się na półkę poprzez rurę giętką, a element wytrzymałościowy kabla mocuje się do płyty. W przypadku montażu kabla typu IFC rura giętka nie jest używana (patrz punkt ) Owinąć rurę giętką jedną warstwą taśmy piankowej w odległości około 10 mm od końca. Po zamontowaniu rury taśma ta musi znaleźć się pod jedną z opasek kablowych (taśma ta zabezpiecza rurę przed łatwym wysunięciem się z uchwytu) Zawartość zestawu 5 otwieralnych opasek kablowych 2 zaciski elementu wytrzymałościowego kabla ze śrubą 1 rura giętka (o odpowiedniej długości) 1 zacisk rury giętkiej z pokrywką 3 śruby i nakrętki 1 pasek taśmy piankowej 2 opaski zaciskowe 1 płyta metalowa A Kabel z luźnymi tubami Zamocować rurę giętką (przed zamontowaniem kaset na półce jeżeli kasety były już zamontowane, należy je usunąć) z tyłu metalowej, zawiasowo zamocowanej płyty przy użyciu 2 małych opasek zaciskowych, po czym ustalić położenie rury za pomocą trzeciej opaski zaciskowej zamocowanej do szuflady półki. Upewnić się, czy opaski zostały dobrze zaciągnięte (tak, aby rura nie wyśliznęła się z uchwytu), a następnie odciąć wystające końce opasek. Uwaga! Gniazda opasek muszą znajdować się Z PRZODU metalowej, zawiasowo mocowanej płyty! X = 80 mm l Zainstalować poszczególne elementy składowe zestawu na płycie zakończeniowej. Na zdjęciu pokazano kabel wchodzący z lewej strony (widok półki od tyłu). W przypadku kabla wchodzącego z prawej strony, elementy zestawu należy zainstalować odwrotnie. X = 80 mm Usunąć powłokę kabla na odcinku około 2 m. W celu uniknięcia uszkodzenia włókien światłowodowych, luźne tuby kablowe zostaną odcięte później. Przyciąć element wytrzymałościowy kabla do odpowiedniej długości (l = maksymalnie 60 mm) i przy pomocy klucza ampulowego zamocować na nim zacisk elementu wytrzymałościowego. 13

14 4.3.7 Wprowadzić oznakowane luźne tuby do rury giętkiej. Czynność tę można wykonać łatwiej po złączeniu końca pęczka tub za pomocą kawałka taśmy klejącej. Wyciąć w łuk rurę giętką z tyłu półki i zamocować tę rurę w zacisku umieszczonym na płycie zakończeniowej Przyciąć element wytrzymałościowy kabla do długości maksymalnej l = 60 mm. Przymocować na nim zacisk elementu wytrzymałościowego i zainstalować na półce w pokazany sposób. 5 Prowadzenie włókien 5.1 Instalacja luźnej tuby kablowej na kasecie Moduł na 12 spawów światłowodowych Przymocować przy użyciu wkrętaka krzyżowego zacisk elementu wytrzymałościowego kabla do płyty do tylnego zakańczania kabli. Należy unikać niepotrzebnych skrzyżowań elementów wytrzymałościowych i luźnych tub kabli. Zamocować kabel za pomocą otwieralnych opasek kablowych (opaski zamontować na powłoce kabla). Zamontować pokrywkę na zacisku rury giętkiej Zidentyfikować właściwe luźne tuby kabla i założyć w odpowiednim miejscu kasety opaski zaciskowe w pokazany na zdjęciu sposób. B Kabel IFC l W przypadku instalacji kabla typu IFC należy usunąć X = 700 mm powłoki zewnętrznej tego kabla. Zalecana długość dostępnego pokrycia wtórnego włókien wynosi L = 1250 do 1500 mm Wprowadzić luźne tuby na kasetę i zaznaczyć je na poziomie pierwszej opaski zaciskowej. 14

15 5.1.3 Przyciąć taśmę piankową do odpowiedniej długości i owinąć ją dookoła luźnych tub kablowych Jeżeli jest to niezbędne, tuby kablowe można łączyć w pęczki za pomocą tej samej taśmy spienionej. W przypadku późniejszego dokładania kolejnych tub można wtedy wykorzystać kolejne pozycje instalacyjne tub Poprowadzić luźne tuby dalej i ponownie zaznaczyć je 15 mm za drugą opaską zaciskową Jeżeli jest to niezbędne, wyjąć z obszaru magazynowego wszystkie ułożone tam pigtajle i zaznaczyć włókna przeznaczone do spawania na poziomie uchwytu osłonek spawów. Usunąć od zaznaczonego miejsca wtórne pokrycie włókien. Operacja ta pozwala na uzyskanie przejścia z pierwotnego pokrycia włókna na wtórne na prostym odcinku! Odciąć tuby kablowe w miejscu wykonanego drugiego znaku, wyczyścić włókna światłowodowe i docisnąć opaski zaciskowe na tubie. Upewnić się, czy gniazda opasek znajdują się z boku tuby kablowej Umieścić wszystkie pigtajle pod uchwytem osłonek spawów i pozostawić je tam. Podczas dalszej instalacji włókna muszą być utrzymywane w tym położeniu Zespawać włókna światłowodowe. 15

16 Zamocować wszystkie tuby na kasecie za pomocą 2 opasek zaciskowych, w sposób pokazany na zdjęciu powyżej Umieścić osłonkę spawu w odpowiednim uchwycie, rozpoczynając od zewnętrznej części kasety (osłonkę należy trzymać palcem, co zapobiegnie jej zgięciu). Zwinąć zapas długości włókien i ułożyć go w podzespole na spawy. W przypadku, gdy podczas pierwszej instalacji nie montujemy wszystkich włókien: Odciąć luźne tuby kablowe i owinąć je dookoła 1 zwojem taśmy piankowej, nałożonej w odległości 10 mm od końca tub Przed założeniem pokrywki na podzespół ze spawami należy sprawdzić, czy wszystkie włókna są właściwie ułożone i poprowadzone. Wszystkie włókna powinny być poprowadzone pod występami ograniczającymi możliwość ich wypadnięcia. Moduł na 24 spawy światłowodowe Zamocować wszystkie tuby na kasecie za pomocą 1 opaski zaciskowej, w sposób pokazany na zdjęciu powyżej Odciąć luźne tuby kablowe i owinąć je dookoła 1 zwojem taśmy piankowej, nałożonej w odległości 50 mm od końca tub Zamocować dodane tuby także na kasecie, za pomocą 1 opaski zaciskowej, w sposób pokazany na zdjęciu powyżej. Sposób przygotowania tub jest taki sam, jak dla uprzednio instalowanych tub.

17 Spawanie i magazynowanie włókien światłowodowych. 5.2 Instalacja na kasecie kabla typu break-out Do zakończenia grupy 4 pigtajli należy wykorzystać zestawy grupowego zakańczania włókien GTU Zidentyfikować przeznaczone do instalacji 4 pigtajle i połączyć je w pęczek za pomocą taśmy PCV. Poprowadzić te pigtajle na kasetę i zaznaczyć je na poziomie elementu GTU. Upewnić się, że od zaznaczonego punktu mamy do dyspozycji pigtajle o długości 1,5 m. W przypadku pigtajli w ścisłym pokryciu, długość ta jest ograniczona do 1 m Przejściowa płytka rozdzielająca (nr 1 na zdjęciu powyżej) oddziela włókna wejściowe od włókien w pokryciu wtórnym o średnicy 900 mikrometrów, prowadzonych z panela przełączeniowego. Pokrycie wtórne należy usunąć blisko środkowej części rowka. Operacja usuwania pokrycia musi być zawsze przeprowadzana na prostym odcinku prowadzenia światłowodów. 17

18 5.2.3 Odciąć powłokę pigtajli w zaznaczonych miejscach. Przyciąć wzmocnienie aramidowe do długości około 10 cm Chwycić element GTU za metalowy zacisk i ciągnąć za wzmocnienie aramidowe dotąd, dopóki zacisk całkowicie się nie zablokuje Zawinąć włókno aramidowe na krawędzi wewnętrznej części elementu GTU. Nie poplątać włókien, unikać krzyżowania włókien Odciąć nadmiar długości włókien aramidowych i oznaczyć poszczególne pigtajle. Usunąć pokrycie wtórne pigtajli około mm przed elementem GTU (jest to możliwe tylko dla włókien w pokryciu półścisłym). Operacja ta pozwala na uzyskanie przejścia z pierwotnego pokrycia włókna na wtórne na prostym odcinku! Nasunąć zewnętrzną część elementu GTU na część wewnętrzną. W tym celu obie części należy ustawić pod kątem w sposób pokazany na zdjęciu. W tym czasie włókna aramidowe należy przytrzymywać lewym kciukiem W przypadku stosowania pigtajli z ograniczoną ilością włókien aramidowych (typowe dla średnicy zewnętrznej pigtajli < 2,4 mm), włókna te należy dwukrotnie owinąć dookoła wewnętrznej części elementu GTU. Należy zebrać razem włókna aramidowe 2 sąsiednich pigtajli i poprowadzić je pomiędzy tymi pigtajlami. Czynność tę należy powtórzyć dla 2 pozostałych pigtajli. W elemencie GTU zawsze należy instalować 4 pigtajle Nasunąć na pigtajle metalowy zacisk, po czym przesunąć go do przodu, na element GTU. 18

19 Zamontować element GTU. Montaż elementów GTU powinien odbywać się począwszy od zewnętrznej części kasety Usunąć pokrycie wtórne z fabrycznie zainstalowanych pigtajli (patrz czynności opisane w punktach od do 5.1.8) Uwaga! Magazynowanie niezespawanych włókien. W przypadku, gdy nie wykonujemy od razu spawów wszystkich 12 włókien pigtajle, których włókna nie będą spawane należy poprowadzić na wierzchu zmagazynowanych wcześniej włókien. Pigtajle te należy poprowadzić poza obszarem magazynowania zapasów włókien, co pozwoli na uzyskanie później łatwego dostępu bez wprowadzania zakłóceń do aktywnych obwodów Zespawać włókna. Umieścić osłonkę spawu w odpowiednim uchwycie, rozpoczynając od zewnętrznej części kasety (osłonkę należy trzymać palcem, co zapobiegnie jej zgięciu). Zwinąć zapas długości włókien i ułożyć go w podzespole na spawy 5.3 Instalacja na kasecie kabla IFC Moduł na 12 spawów światłowodowych Przed założeniem pokrywki na podzespół ze spawami należy sprawdzić, czy wszystkie włókna są właściwie ułożone i poprowadzone. Wszystkie włókna powinny być poprowadzone pod występami ograniczającymi możliwość ich wypadnięcia W celu ułatwienia instalacji, pracę należy rozpocząć od dolnej kasety. Jeśli jest to możliwe, dookoła kabla IFC tuż przed końcem powłoki należy owinąć 1 zwój taśmy piankowej (taśma ta chroni światłowody kabla i zabezpiecza kabel przed łatwym wyciągnięciem z punktu jego mocowania). Zamocować kabel na kasecie za pomocą 2 małych opasek zaciskowych tak, aby przynajmniej jedna opaska znalazła się na taśmie piankowej. Odciąć końce opasek. Zadbać o to, aby gniazda opasek znalazły się z boku kabla IFC. Nie zaciskać opasek zbyt mocno, aby nie uszkodzić włókien W celu właściwego zarządzania kablem IFC i pigtajlami, należy pozostawić odpowiedni zapas kabla tak, aby można było swobodnie otwierać szufladę półki. 19

20 Moduł na 24 spawy światłowodowe Włożyć złącza rozłączalne w odpowiednie adaptery złączy Teraz można zwinąć zapas długości włókien kabla IFC w obszarze magazynowania zapasów włókien w obrębie podzespołu na spawy. Przed zwinięciem włókien należy je rozplątać Możliwa jest naprawa lub wymiana złączy poprzez wykonanie spawu na włóknie można w tym celu skorzystać z możliwości zamontowania w zainstalowanym na kasecie uchwycie odpowiedniej osłonki spawu Każdą wiązkę włókien w pokryciu wtórnym o średnicy 900 mikrometrów można odseparować za pomocą przejściowej płytki rozdzielającej (nr 1 na zdjęciu powyżej) Przed założeniem pokrywki na podzespół z ułożonym kablem IFC należy sprawdzić, czy wszystkie włókna są właściwie ułożone i poprowadzone do adapterów złączy. Wszystkie włókna powinny być poprowadzone pod występami ograniczającymi możliwość ich wypadnięcia. 20

21 5.4.2 Wykonać spawy światłowodowe i ułożyć zapasy długości włókien bez wprowadzania skrętu w obszarze magazynowym kasety. 5.5 Instalacja na kasecie pigtajli kabla wstążkowego Zainstalować w adapterach złącza pierwszej wiązki włókien (nr 1 na górnym zdjęciu), a następnie wprowadzić zapas długości włókien do obszaru magazynowego. Czynności te należy powtórzyć dla drugiej wiązki włókien (nr 2 na górnym zdjęciu). Ułożyć zapasy włókien w obszarze magazynowym (patrz zdjęcie powyżej). 5.4 Instalacja na kasecie kabla wstążkowego Poprowadzić wstążkę włókien do półki połączeniowej (FIST-GSS2) i wykonać spawy światłowodów. Podłączyć patchcordy do drugiej strony adapterów złączy (na zdjęciu powyżej pokazano podłączone pozycje 1 i 2 adapterów). 6 Magazynowanie na półce sznurów optycznych 6.1 Sznury optyczne można zmagazynować w dolnej części półki. Zabezpieczyć ułożone sznury opaską na rzepy Zamontować tuby transportowe, przy pomocy opasek zaciskowych, w środkowej pozycji kasety. Nie należy ściskać tub zbyt mocno. 21

22 7 Przełączanie 6.2 Konfiguracja PRZEŁĄCZANIE-PRZEŁĄCZANIE: na zdjęciu powyżej pokazano magazynowanie patchcordów wchodzących na półkę od prawej strony. Należy zwrócić uwagę na położenie małych elementów do kontroli promieni gięcia włókien. 6.3 Konfiguracja PRZEŁĄCZANIE-SPAWY: na zdjęciu powyżej pokazano magazynowanie patchcordów wchodzących na półkę od prawej strony. Należy zwrócić uwagę na położenie małych elementów do kontroli promieni gięcia włókien. 6.4 W przypadku patchcordów wchodzących na półkę od lewej strony: małe elementy do kontroli promieni gięcia włókien należy umieścić po prawej stronie półki. 7.1 Poprowadzić sznury optyczne przez trąbki do kaset przełączeniowych. Wyjąć z kasety odpowiedni adapter złącza optycznego i zamontować w nim złącze rozłączne w sposób pokazany na rysunkach i zdjęciach. Odepchnąć plastykowe haczyki mocujące adapter złącza (nr 1 na rysunkach), wypychając jednocześnie sam adapter w przeciwnym kierunku (nr 2 na rysunkach). Umieścić powtórnie adapter ze złączem na kasecie poprzez przesunięcie ich i wychylenie w dół wzdłuż osi pionowej. 22

23 8 Zamykanie półki 8.1 Nakleić nalepki identyfikacyjne i opisać je. 7.2 Powtórzyć tę procedurę dla pozostałych sznurów optycznych. Należy przestrzegać prowadzenia sznurów optycznych w sposób pokazany na zdjęciu powyżej. Konieczne jest zapewnienie odpowiedniego zapasu długości sznurów optycznych tak, aby umożliwić ich przełączanie do innych pozycji w obrębie danej półki. 8.2 Na zdjęciu powyżej pokazano wszystkie dostępne etykiety identyfikacyjne. 7.3 Na zdjęciu powyżej pokazano sposób prowadzenia na kasecie sznurów wejściowych i wyjściowych. 8.3 Założyć na opaskę na rzepy kliny do blokowania kaset i zapiąć opaskę w celu zabezpieczenia kaset. Zamknąć szufladę półki po obróceniu blokady o 180 stopni i wepchnięciu płaskiej sprężyny umieszczonej po prawej stronie półki. 23

24 8.4 Na powyższym zdjęciu pokazano elementy, służące do identyfikacji półki i kaset. 8.5 Zapisać dane na etykietach identyfikacyjnych. 9 Ważne czynności W przypadku zakańczania luźnej tuby kablowej z boku lub tyłu półki należy: - nie zmieniać długości dostarczonej rury giętkiej; - owinąć rurę giętką taśmą spienioną; - owinąć luźne tuby kablowe taśmą spienioną. Upewnić się, czy przejście z pierwotnego pokrycia włókien na wtórne występuje na prostym odcinku, pod uchwytem osłonek spawów (w przypadku włókien w pokryciu ścisłym w osłonce spawu). Odciąć nadmiar długości opasek kablowych. Upewnić się, czy wszystkie włókna i pigtajle są odpowiednio poprowadzone i umieszczone pod występami ograniczającymi możliwość ich wypadnięcia. Pigtajle i patchcordy należy łączyć w wiązki za pomocą opaski na rzepy. Nie można w tym celu używać opasek zaciskowych. Wstążki włókien należy układać tak, aby unikać skręcania światłowodów. Tyco Electronics Raychem bvba Diestsesteenweg Kessel-Lo, Belgium Tel.: Fax: Raychem Polska Sp. z o.o. Ul. Cybernetyki Warszawa Tel.: Fax: dsitarz@tycoelectronics.com FIST, SMOUV, TE (logo) i Tyco Electronics są znakami handlowymi grupy firm Tyco Electronics i jej licencjodawców. Kevlar, Teflon, Velcro są znakami handlowymi. Pokazane tu w celach ilustracyjnych informacje, rysunki i schematy - przeznaczone jedynie do celów ilustracyjnych - så wedδug nas wiarygodne. Jednak e firma Tyco Electronics nie gwarantuje ich dokδadno ci i kompletno ci oraz nie bierze na siebie odpowiedzialno ci zwiåzanej z ich u yciem. Zobowiåzania firmy Tyco Electronics mogå byç jedynie takie, jakie zostaδy wyspecyfikowane w "Standard Terms and Conditions of Sale" firmy Tyco Electronics dla niniejszego wyrobu i w adnym przypadku firma Tyco Electronics nie bædzie odpowiedzialna za jakiekolwiek przypadkowe, bezpo rednie lub wynikowe uszkodzenia powstaδe w nastæpstwie sprzeda y, odsprzeda y, u ycia lub nieprawidδowego u ycia tego wyrobu. U ytkownicy wyrobów firmy Tyco Electronics powinni sami dokonaç oszacowania w celu okre lenia przydatno ci ka dego takiego wyrobu do konkretnego zastosowania. TC 634/SIP/PO/2 10/10
