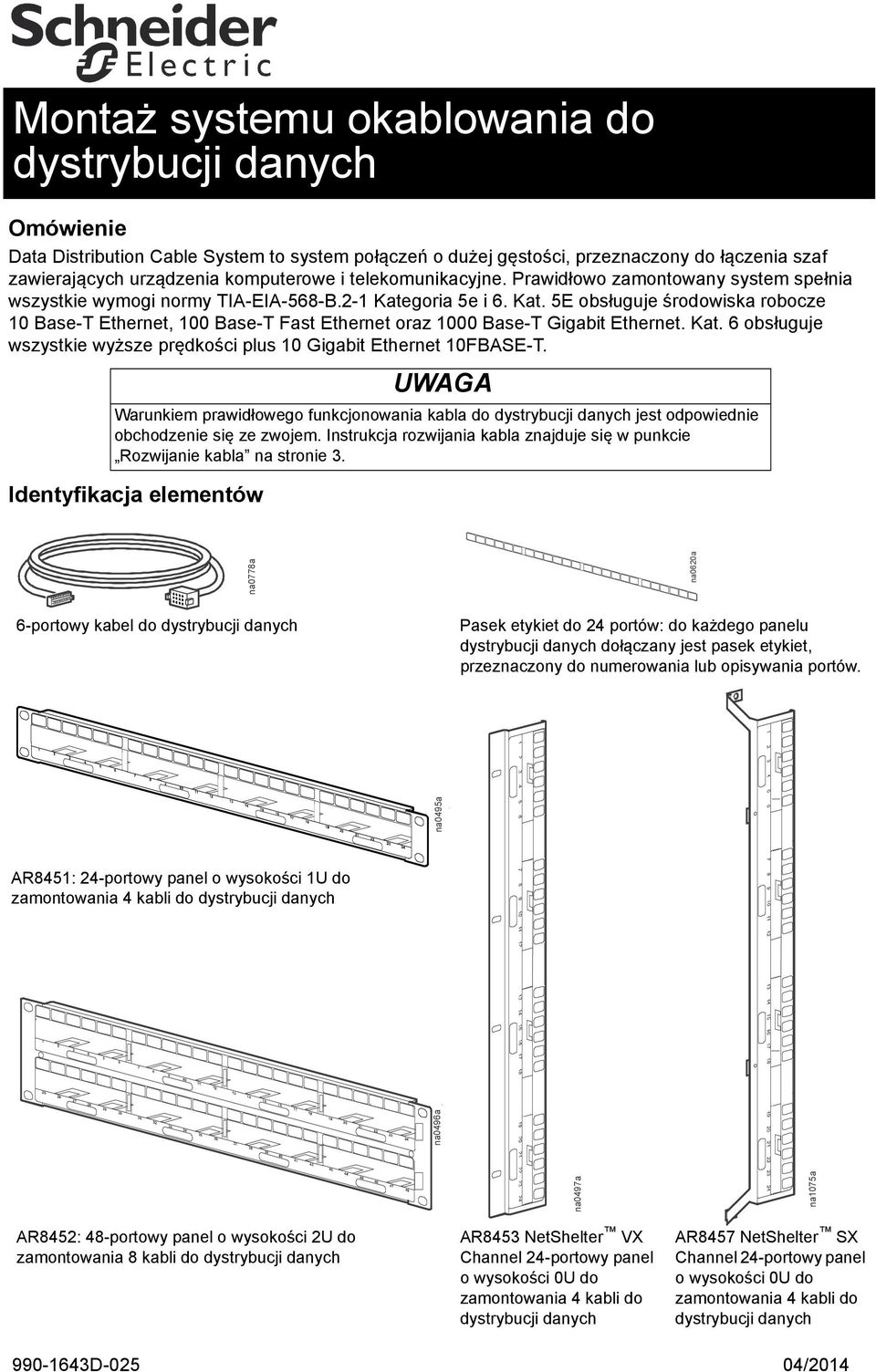

1 Montaż systemu okablowania do dystrybucji danych Omówienie Data Distribution Cable System to system połączeń o dużej gęstości, przeznaczony do łączenia szaf zawierających urządzenia komputerowe i telekomunikacyjne. Prawidłowo zamontowany system spełnia wszystkie wymogi normy TIA-EIA-568-B.2-1 Kategoria 5e i 6. Kat. 5E obsługuje środowiska robocze 10 Base-T Ethernet, 100 Base-T Fast Ethernet oraz 1000 Base-T Gigabit Ethernet. Kat. 6 obsługuje wszystkie wyższe prędkości plus 10 Gigabit Ethernet 10FBASE-T. Identyfikacja elementów UWAGA Warunkiem prawidłowego funkcjonowania kabla do dystrybucji danych jest odpowiednie obchodzenie się ze zwojem. Instrukcja rozwijania kabla znajduje się w punkcie Rozwijanie kabla na stronie 3. 6-portowy kabel do dystrybucji danych Pasek etykiet do 24 portów: do każdego panelu dystrybucji danych dołączany jest pasek etykiet, przeznaczony do numerowania lub opisywania portów. na0495a na0778a na0620a AR8451: 24-portowy panel o wysokości 1U do zamontowania 4 kabli do dystrybucji danych na0497a na1075a na0496a AR8452: 48-portowy panel o wysokości 2U do zamontowania 8 kabli do dystrybucji danych AR8453 NetShelter VX Channel 24-portowy panel o wysokości 0U do zamontowania 4 kabli do dystrybucji danych AR8457 NetShelter SX Channel 24-portowy panel o wysokości 0U do zamontowania 4 kabli do dystrybucji danych D /2014

2 Akcesoria do mocowania elementów Elementy połączeniowe (w zestawie) Typ panelu Potrzebne narzędzia Nakrętka koszyczkowa M6 Śruba z łbem krzyżowym M6 Śruba #12-24 Plastikowa podkładka sprężysta 0 U U U Nakrętki koszyczkowe Montaż: Narzędzie do nakrętek koszyczkowych UWAGA Śrubokręt krzyżakowy (rozmiar 2) Nakrętki koszyczkowe należy zakładać poziomo. Nie zakładać nakrętek koszyczkowych pionowo, tj. tak by boki nakrętki zaczepiały o górną i dolną krawędź kwadratowego otworu. 1. Zahaczyć jedną stronę nakrętki koszyczkowej o tylną krawędź otworu. Na ilustracji przedstawiono widok od wnętrza szafy. 2. Zaczepić narzędzie do zakładania nakrętek koszyczkowych o drugi bok nakrętki i pociągnąć, aby nakrętka zatrzasnęła się na swoim miejscu. Zdejmowanie: 1. Wykręcić śrubę z nakrętki. 2. Chwycić nakrętkę koszyczkową i mocno ścisnąć po jednej stronie, a następnie obrócić, aby wyjąć nakrętkę z prostokątnego otworu. 2 Montaż systemu okablowania do dystrybucji danych

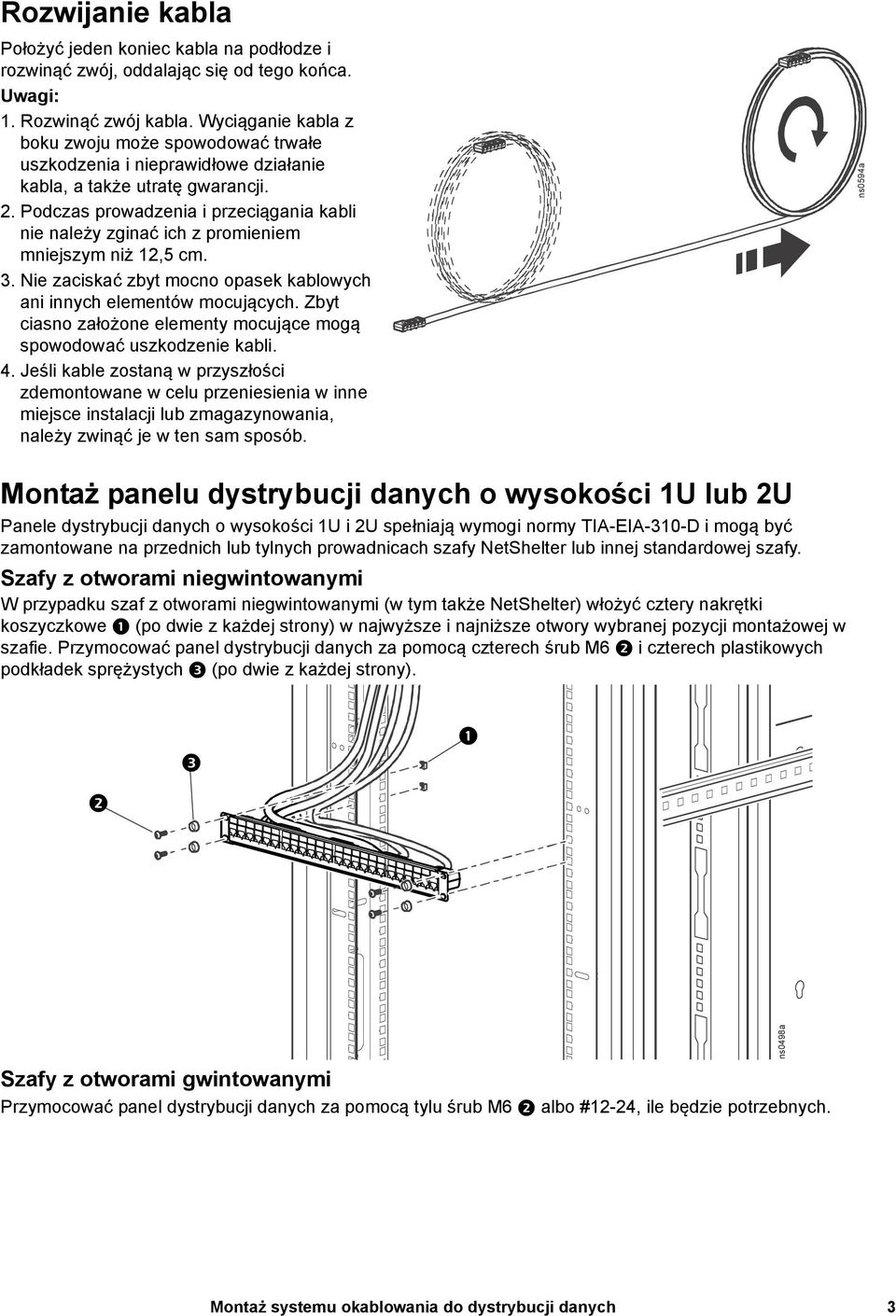

3 Rozwijanie kabla Położyć jeden koniec kabla na podłodze i rozwinąć zwój, oddalając się od tego końca. Uwagi: 1. Rozwinąć zwój kabla. Wyciąganie kabla z boku zwoju może spowodować trwałe uszkodzenia i nieprawidłowe działanie kabla, a także utratę gwarancji. 2. Podczas prowadzenia i przeciągania kabli nie należy zginać ich z promieniem mniejszym niż 12,5 cm. 3. Nie zaciskać zbyt mocno opasek kablowych ani innych elementów mocujących. Zbyt ciasno założone elementy mocujące mogą spowodować uszkodzenie kabli. 4. Jeśli kable zostaną w przyszłości zdemontowane w celu przeniesienia w inne miejsce instalacji lub zmagazynowania, należy zwinąć je w ten sam sposób. ns0594a Montaż panelu dystrybucji danych o wysokości 1U lub 2U Panele dystrybucji danych o wysokości 1U i 2U spełniają wymogi normy TIA-EIA-310-D i mogą być zamontowane na przednich lub tylnych prowadnicach szafy NetShelter lub innej standardowej szafy. Szafy z otworami niegwintowanymi W przypadku szaf z otworami niegwintowanymi (w tym także NetShelter) włożyć cztery nakrętki koszyczkowe (po dwie z każdej strony) w najwyższe i najniższe otwory wybranej pozycji montażowej w szafie. Przymocować panel dystrybucji danych za pomocą czterech śrub M6 i czterech plastikowych podkładek sprężystych (po dwie z każdej strony). Szafy z otworami gwintowanymi Przymocować panel dystrybucji danych za pomocą tylu śrub M6 albo #12-24, ile będzie potrzebnych. ns0498a Montaż systemu okablowania do dystrybucji danych 3

4 Głowice kablowe Aby zamontować: Wsunąć głowicę kablową między metalowe kołnierze mocujące, tak aby zatrzasnęły się trzy zaczepy (dwa po jednej stronie i jeden po drugiej stronie). Sprawdzić, czy głowica jest zamocowana, chwytając ją, a następnie lekko pociągając i popychając. Głowice kablowe można montować w układzie pionowym (kable prowadzone w górę lub w dół) albo w układzie poziomym (kable prowadzone w lewo lub w prawo). Kołnierz mocujący Zaczep Kołek do montażu bez narzędzi ns0506a Aby wymontować: Delikatnie ścisnąć zaczep i pociągnąć za obudowę. Aby odłączyć głowicę kablową od metalowego kołnierza mocującego, nacisnąć dwa pozostałe zaczepy, a następnie wyciągnąć głowicę kablową. ns0502a 4 Montaż systemu okablowania do dystrybucji danych

5 Montaż paneli dystrybucji danych 0U Do każdego kanału bocznego z tyłu szafy NetShelter SX lub VX można zamontować maksymalnie cztery panele dystrybucji danych 0U (96 portów). Panele dystrybucji danych 0U pasują tylko do szaf NetShelter SX i VX. Panele dystrybucji danych 0U z okablowaniem kategorii 6 obsługują tylko po 72 porty w każdym kanale bocznym lub po 24 porty w każdym kanale bocznym, jeśli wzdłuż panelu zamontowana jest listwa zasilająca (PDU) do montażu w szafie. NetShelter SX NetShelter VX Kanały boczne Kanały boczne ns0500b ns0500a Montaż panelu AR8457 Panele można montować w lewym lub prawym kanale po dowolnej stronie szafy. W poniższym opisie procedury przedstawiono instalację w lewym kanale po lewej stronie. Kable można prowadzić także od góry lub od spodu szafy. W poniższej procedurze opisano konfigurację z kablami prowadzonymi od góry. 1. Zamontować nakrętki koszyczkowe w dwóch kwadratowych otworach kanału, naprzeciwko otworów montażowych paneli dystrybucji danych 0U. 2. Po zainstalowaniu głowic kablowych (zob. Głowice kablowe na stronie 4) zamontować panel dystrybucji danych 0U w kanale, wkładając kołki montażowe (niewymagające użycia narzędzi) do otworów z nacięciami w kanale. Następnie przesunąć panel w dół w odpowiednie położenie. 3. Przymocować panel dystrybucji danych 0U do kanału za pomocą dwóch śrub M6 i dwóch podkładek sprężystych (na każdy panel). Promień co najmniej 12,5 cm ns1076a Montaż systemu okablowania do dystrybucji danych 5

6 Instalowanie kanału AR8453 w szafie NetShelter VX 1. Po zainstalowaniu głowic kablowych (zob. Głowice kablowe na stronie 4) zamontować panel dystrybucji danych 0U w kanale, wkładając kołki montażowe (niewymagające użycia narzędzi) do otworów z nacięciami w kanale. Następnie przesunąć panel w dół w odpowiednie położenie. Promień co najmniej 12,5 cm 2. Przymocować kołnierz mocujący panelu dystrybucji danych 0U do kanału za pomocą dwóch śrub M6 i dwóch podkładek sprężystych (na każdy panel), korzystając z dowolnych dwóch otworów w panelu, które ustawione są naprzeciwko kanału. Instalowanie paneli z okablowaniem kategorii 6 Poprowadzić kable kategorii 6 po obu stronach panelu dystrybucji danych 0U, tak aby pozostawić miejsce na prowadzenie kabli z wielu paneli i zapewnić niezawodną pracę okablowania. ns0499a ns1128a Informacje dotyczące gwarancji oraz pomocy technicznej znajdują się na stronie internetowej firmy: Schneider Electric. Wszelkie prawa zastrzeżone D-025 5/2014
