Mechaniczne osłony światłowodowe Mufy światłowodowe 3M BPEO

Transkrypt

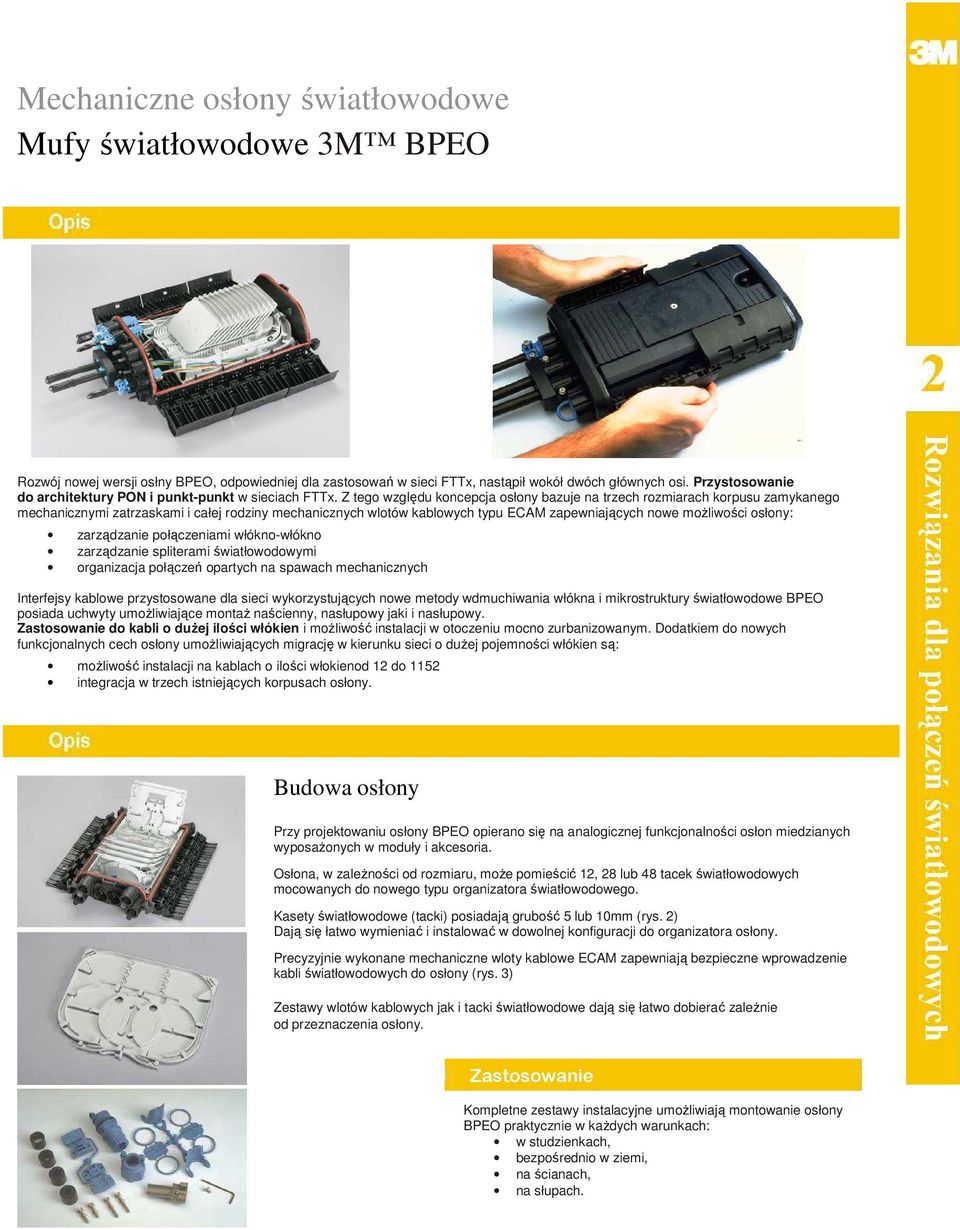

1 Rozwój nowej wersji osłny BPEO, odpowiedniej dla zastosowań w sieci FTTx, nastąpił wokół dwóch głównych osi. Przystosowanie do architektury PON i punkt-punkt w sieciach FTTx. Z tego względu koncepcja osłony bazuje na trzech rozmiarach korpusu zamykanego mechanicznymi zatrzaskami i całej rodziny mechanicznych wlotów kablowych typu ECAM zapewniających nowe moŝliwości osłony: zarządzanie połączeniami włókno-włókno zarządzanie spliterami światłowodowymi organizacja połączeń opartych na spawach mechanicznych Interfejsy kablowe przystosowane dla sieci wykorzystujących nowe metody wdmuchiwania włókna i mikrostruktury światłowodowe BPEO posiada uchwyty umoŝliwiające montaŝ naścienny, nasłupowy jaki i nasłupowy. Zastosowanie do kabli o duŝej ilości włókien i moŝliwość instalacji w otoczeniu mocno zurbanizowanym. Dodatkiem do nowych funkcjonalnych cech osłony umoŝliwiających migrację w kierunku sieci o duŝej pojemności włókien są: moŝliwość instalacji na kablach o ilości włokienod 12 do 1152 integracja w trzech istniejących korpusach osłony. Budowa osłony Przy projektowaniu osłony BPEO opierano się na analogicznej funkcjonalności osłon miedzianych wyposaŝonych w moduły i akcesoria. Osłona, w zaleŝności od rozmiaru, moŝe pomieścić 12, 28 lub 48 tacek światłowodowych mocowanych do nowego typu organizatora światłowodowego. Kasety światłowodowe (tacki) posiadają grubość 5 lub 10mm (rys. 2) Dają się łatwo wymieniać i instalować w dowolnej konfiguracji do organizatora osłony. Precyzyjnie wykonane mechaniczne wloty kablowe ECAM zapewniają bezpieczne wprowadzenie kabli światłowodowych do osłony (rys. 3) Zestawy wlotów kablowych jak i tacki światłowodowe dają się łatwo dobierać zaleŝnie od przeznaczenia osłony. Zastosowanie Kompletne zestawy instalacyjne umoŝliwiają montowanie osłony BPEO praktycznie w kaŝdych warunkach: w studzienkach, bezpośrednio w ziemi, na ścianach, na słupach.

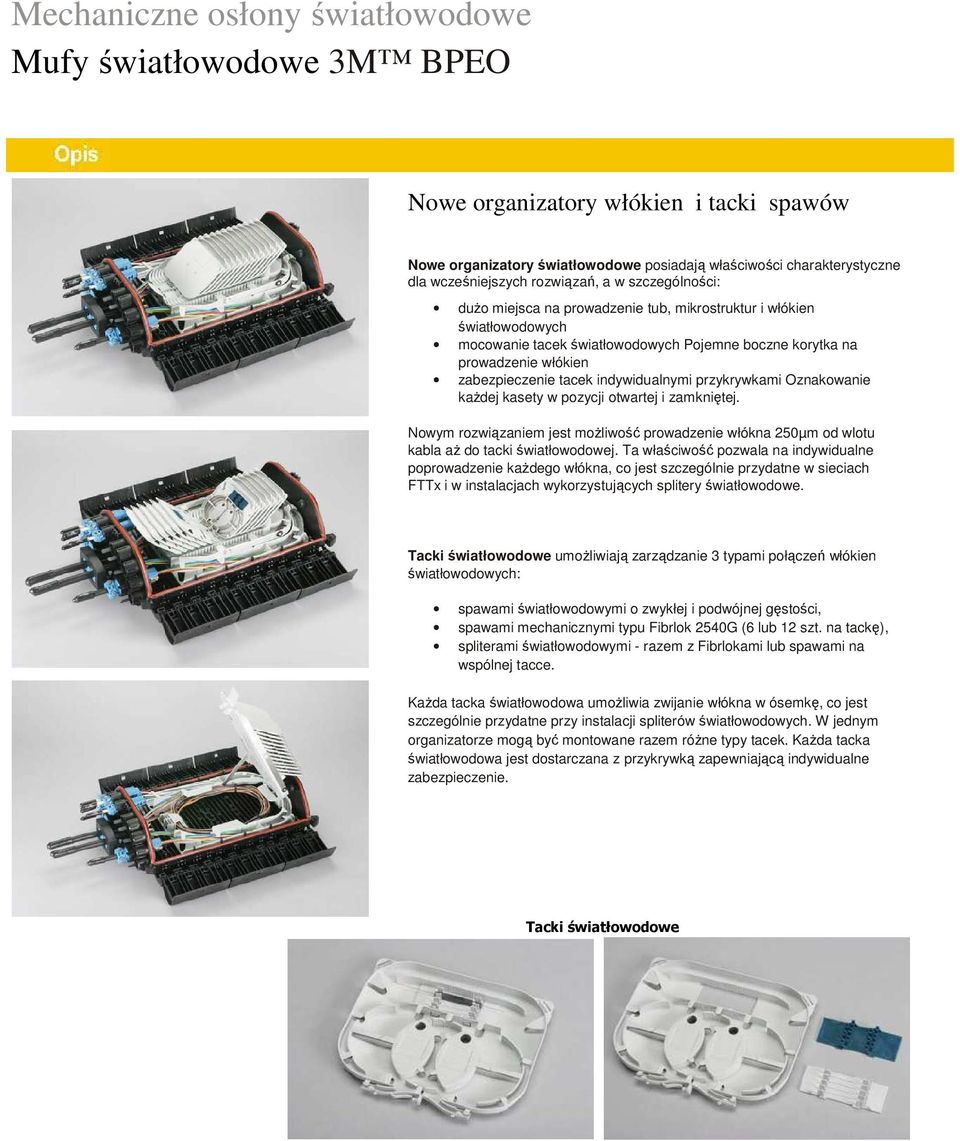

2 Nowe organizatory włókien i tacki spawów Nowe organizatory światłowodowe posiadają właściwości charakterystyczne dla wcześniejszych rozwiązań, a w szczególności: duŝo miejsca na prowadzenie tub, mikrostruktur i włókien światłowodowych mocowanie tacek światłowodowych Pojemne boczne korytka na prowadzenie włókien zabezpieczenie tacek indywidualnymi przykrywkami Oznakowanie kaŝdej kasety w pozycji otwartej i zamkniętej. Nowym rozwiązaniem jest moŝliwość prowadzenie włókna 250µm od wlotu kabla aŝ do tacki światłowodowej. Ta właściwość pozwala na indywidualne poprowadzenie kaŝdego włókna, co jest szczególnie przydatne w sieciach FTTx i w instalacjach wykorzystujących splitery światłowodowe. Tacki światłowodowe umoŝliwiają zarządzanie 3 typami połączeń włókien światłowodowych: spawami światłowodowymi o zwykłej i podwójnej gęstości, spawami mechanicznymi typu Fibrlok 2540G (6 lub 12 szt. na tackę), spliterami światłowodowymi - razem z Fibrlokami lub spawami na wspólnej tacce. KaŜda tacka światłowodowa umoŝliwia zwijanie włókna w ósemkę, co jest szczególnie przydatne przy instalacji spliterów światłowodowych. W jednym organizatorze mogą być montowane razem róŝne typy tacek. KaŜda tacka światłowodowa jest dostarczana z przykrywką zapewniającą indywidualne zabezpieczenie. Tacki światłowodowe

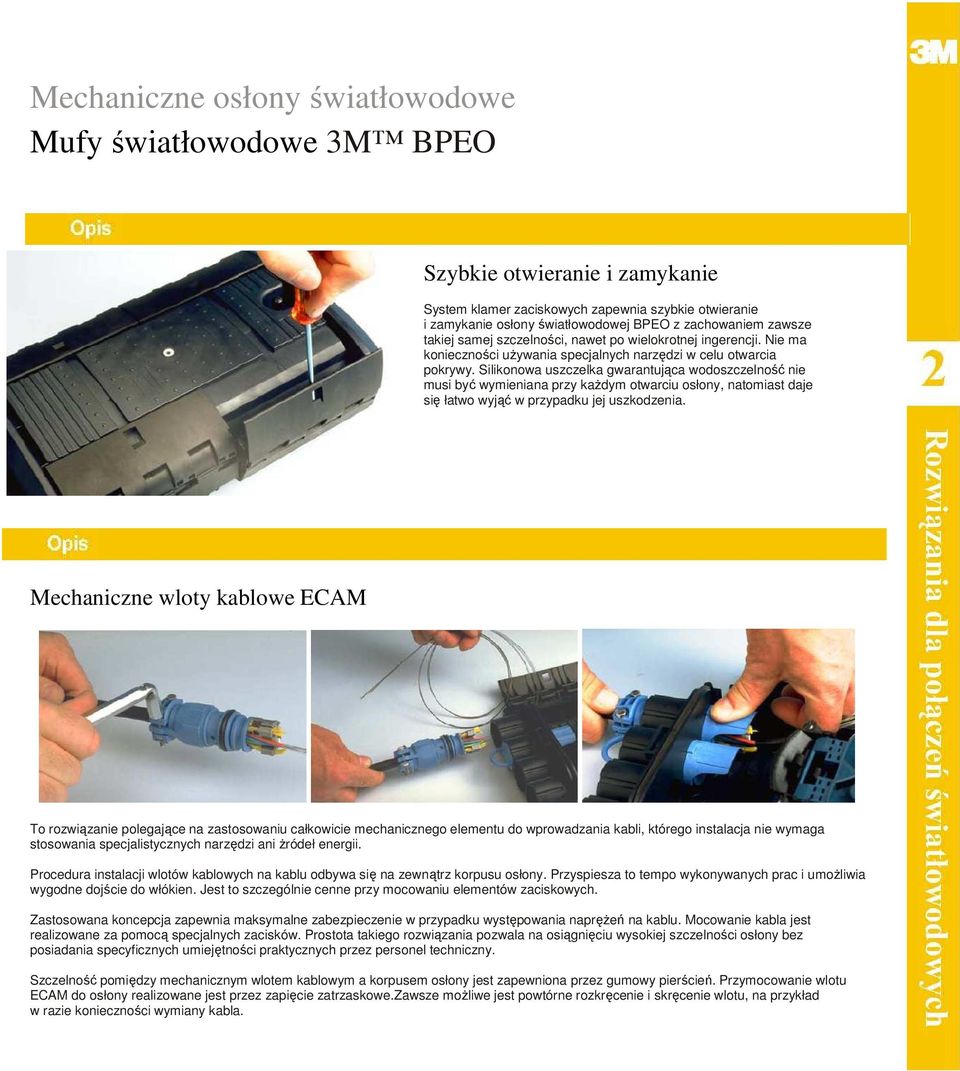

3 Szybkie otwieranie i zamykanie System klamer zaciskowych zapewnia szybkie otwieranie i zamykanie osłony światłowodowej BPEO z zachowaniem zawsze takiej samej szczelności, nawet po wielokrotnej ingerencji. Nie ma konieczności uŝywania specjalnych narzędzi w celu otwarcia pokrywy. Silikonowa uszczelka gwarantująca wodoszczelność nie musi być wymieniana przy kaŝdym otwarciu osłony, natomiast daje się łatwo wyjąć w przypadku jej uszkodzenia. Mechaniczne wloty kablowe ECAM To rozwiązanie polegające na zastosowaniu całkowicie mechanicznego elementu do wprowadzania kabli, którego instalacja nie wymaga stosowania specjalistycznych narzędzi ani Ŝródeł energii. Procedura instalacji wlotów kablowych na kablu odbywa się na zewnątrz korpusu osłony. Przyspiesza to tempo wykonywanych prac i umoŝliwia wygodne dojście do włókien. Jest to szczególnie cenne przy mocowaniu elementów zaciskowych. Zastosowana koncepcja zapewnia maksymalne zabezpieczenie w przypadku występowania napręŝeń na kablu. Mocowanie kabla jest realizowane za pomocą specjalnych zacisków. Prostota takiego rozwiązania pozwala na osiągnięciu wysokiej szczelności osłony bez posiadania specyficznych umiejętności praktycznych przez personel techniczny. Szczelność pomiędzy mechanicznym wlotem kablowym a korpusem osłony jest zapewniona przez gumowy pierścień. Przymocowanie wlotu ECAM do osłony realizowane jest przez zapięcie zatrzaskowe.zawsze moŝliwe jest powtórne rozkręcenie i skręcenie wlotu, na przykład w razie konieczności wymiany kabla.

4 Mufa światłowodowa BPEO - rozmiar T1 Opis BPEO - rozmiar T1 Osłona BPEO w rozmiarze T1 mieści w sobie do 72 spawów mechanicznych typu Fibrlok 2540G lub 144 zwykłych spawów. Organizator światłowodowy posiada moŝliwość zmagazynowania do 8 luźnych tub lub 12 mikrostruktur światłowodowych. WyposaŜenie standardowe osłony: Korpus osłony, pokrywa z zaworem do testu szczelności, korki zaślepiające na wszystkich wlotach kablowych włącznie z otworami podwójnymi na kable przelotowe. Organizator z elementami do mocowania tub i mikrostruktur, narzędzie i kanał mostkujący, bez tacek światłowodowych. Przejście widoczne w przedniej części organizatora umoŝliwia poprowadzenie włókien z jednej kasety do drugiej. Jest to szczególnie przydatne podczas stosowania spliterów światłowodowych w przypadku oddzielenia włókien aktywnych od oczekujących na dwóch tackach światłowodowych. Wszystkie osłony są testowane pod kątem szczelności dla 80 mbarów. Akcesoria: Tacki światłowodowe i elementy mocujące osłony.

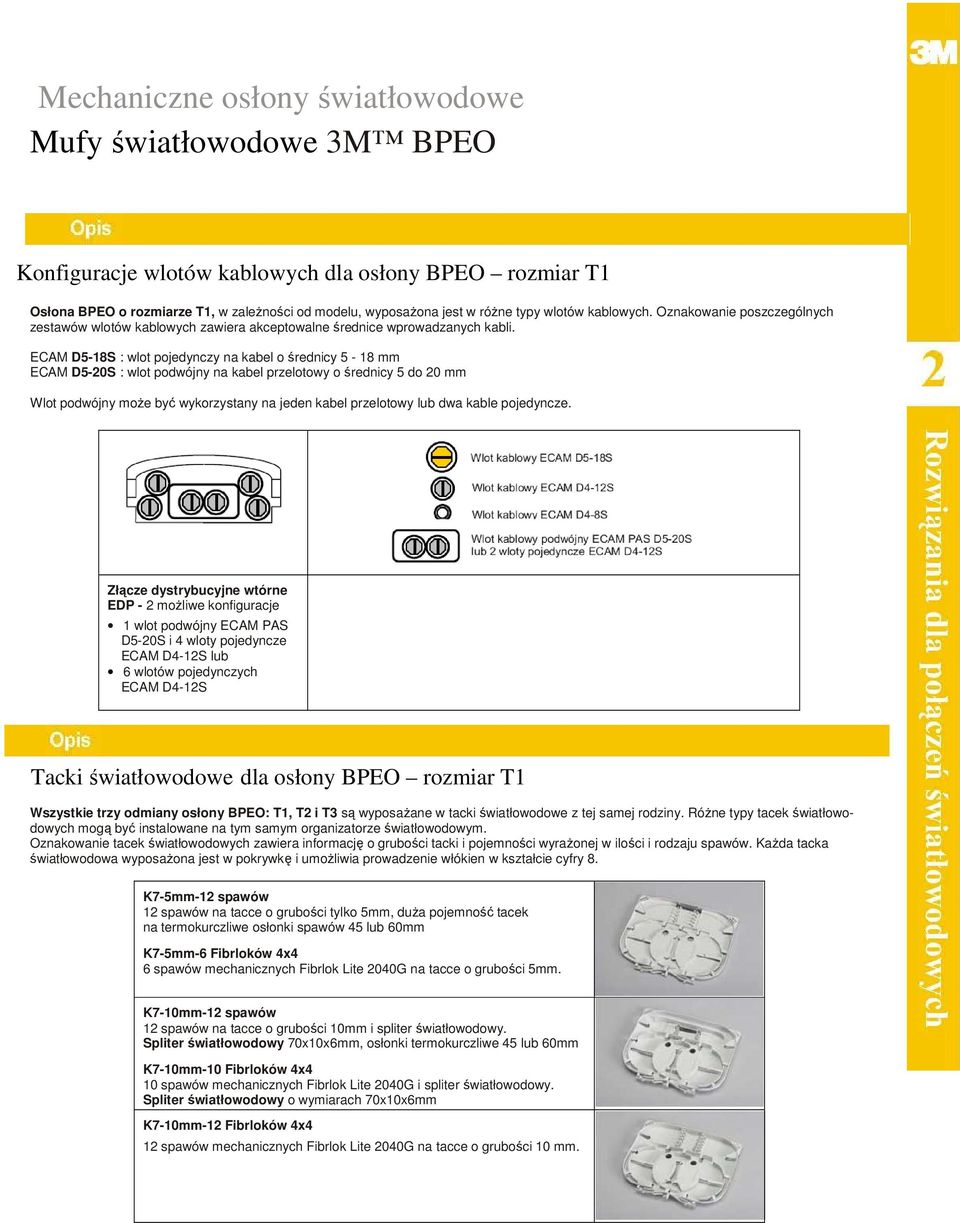

5 Konfiguracje wlotów kablowych dla osłony BPEO rozmiar T1 Osłona BPEO o rozmiarze T1, w zaleŝności od modelu, wyposaŝona jest w róŝne typy wlotów kablowych. Oznakowanie poszczególnych zestawów wlotów kablowych zawiera akceptowalne średnice wprowadzanych kabli. ECAM D5-18S : wlot pojedynczy na kabel o średnicy 5-18 mm ECAM D5-20S : wlot podwójny na kabel przelotowy o średnicy 5 do 20 mm Wlot podwójny moŝe być wykorzystany na jeden kabel przelotowy lub dwa kable pojedyncze. Złącze dystrybucyjne wtórne EDP - 2 moŝliwe konfiguracje 1 wlot podwójny ECAM PAS D5-20S i 4 wloty pojedyncze ECAM D4-12S lub 6 wlotów pojedynczych ECAM D4-12S Tacki światłowodowe dla osłony BPEO rozmiar T1 Wszystkie trzy odmiany osłony BPEO: T1, T2 i T3 są wyposaŝane w tacki światłowodowe z tej samej rodziny. RóŜne typy tacek światłowodowych mogą być instalowane na tym samym organizatorze światłowodowym. Oznakowanie tacek światłowodowych zawiera informację o grubości tacki i pojemności wyraŝonej w ilości i rodzaju spawów. KaŜda tacka światłowodowa wyposaŝona jest w pokrywkę i umoŝliwia prowadzenie włókien w kształcie cyfry 8. K7-5mm-12 spawów 12 spawów na tacce o grubości tylko 5mm, duŝa pojemność tacek na termokurczliwe osłonki spawów 45 lub 60mm K7-5mm-6 Fibrloków 4x4 6 spawów mechanicznych Fibrlok Lite 2040G na tacce o grubości 5mm. K7-10mm-12 spawów 12 spawów na tacce o grubości 10mm i spliter światłowodowy. Spliter światłowodowy 70x10x6mm, osłonki termokurczliwe 45 lub 60mm K7-10mm-10 Fibrloków 4x4 10 spawów mechanicznych Fibrlok Lite 2040G i spliter światłowodowy. Spliter światłowodowy o wymiarach 70x10x6mm K7-10mm-12 Fibrloków 4x4 12 spawów mechanicznych Fibrlok Lite 2040G na tacce o grubości 10 mm.

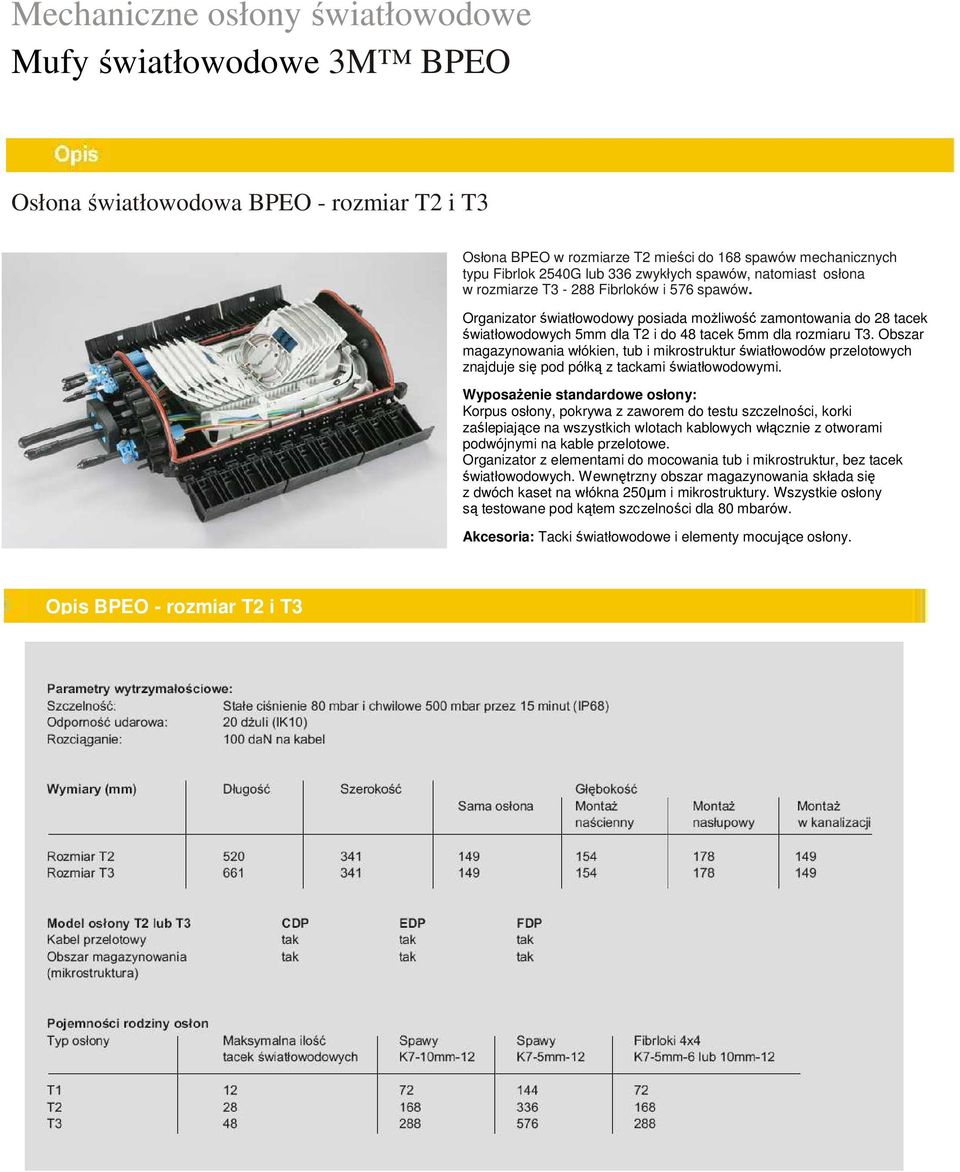

6 Osłona światłowodowa BPEO - rozmiar T2 i T3 Osłona BPEO w rozmiarze T2 mieści do 168 spawów mechanicznych typu Fibrlok 2540G lub 336 zwykłych spawów, natomiast osłona w rozmiarze T3-288 Fibrloków i 576 spawów. Organizator światłowodowy posiada moŝliwość zamontowania do 28 tacek światłowodowych 5mm dla T2 i do 48 tacek 5mm dla rozmiaru T3. Obszar magazynowania włókien, tub i mikrostruktur światłowodów przelotowych znajduje się pod półką z tackami światłowodowymi. WyposaŜenie standardowe osłony: Korpus osłony, pokrywa z zaworem do testu szczelności, korki zaślepiające na wszystkich wlotach kablowych włącznie z otworami podwójnymi na kable przelotowe. Organizator z elementami do mocowania tub i mikrostruktur, bez tacek światłowodowych. Wewnętrzny obszar magazynowania składa się z dwóch kaset na włókna 250µm i mikrostruktury. Wszystkie osłony są testowane pod kątem szczelności dla 80 mbarów. Akcesoria: Tacki światłowodowe i elementy mocujące osłony. Opis BPEO - rozmiar T2 i T3

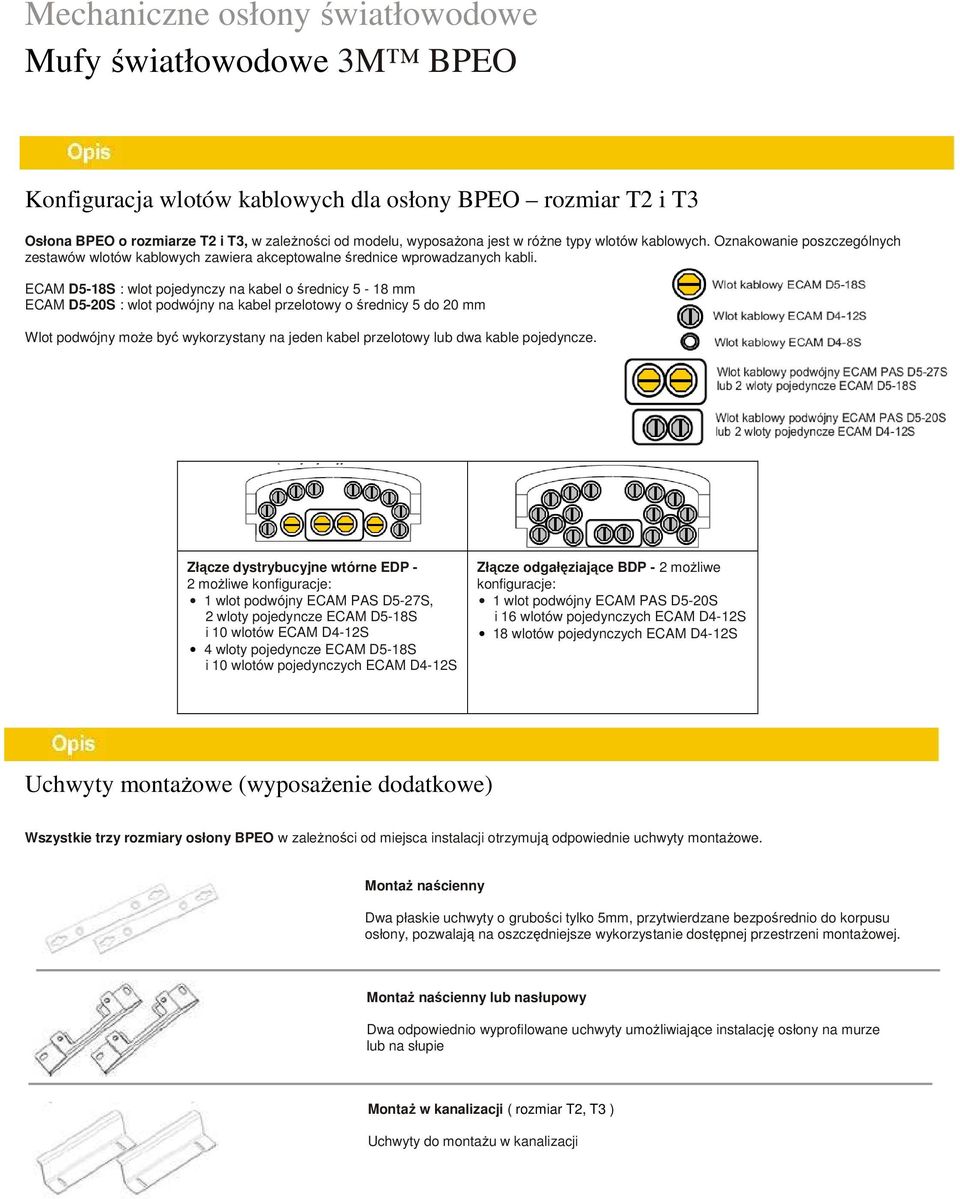

7 Konfiguracja wlotów kablowych dla osłony BPEO rozmiar T2 i T3 Osłona BPEO o rozmiarze T2 i T3, w zaleŝności od modelu, wyposaŝona jest w róŝne typy wlotów kablowych. Oznakowanie poszczególnych zestawów wlotów kablowych zawiera akceptowalne średnice wprowadzanych kabli. ECAM D5-18S : wlot pojedynczy na kabel o średnicy 5-18 mm ECAM D5-20S : wlot podwójny na kabel przelotowy o średnicy 5 do 20 mm Wlot podwójny moŝe być wykorzystany na jeden kabel przelotowy lub dwa kable pojedyncze. Złącze dystrybucyjne wtórne EDP - 2 moŝliwe konfiguracje: 1 wlot podwójny ECAM PAS D5-27S, 2 wloty pojedyncze ECAM D5-18S i 10 wlotów ECAM D4-12S 4 wloty pojedyncze ECAM D5-18S i 10 wlotów pojedynczych ECAM D4-12S Złącze odgałęziające BDP - 2 moŝliwe konfiguracje: 1 wlot podwójny ECAM PAS D5-20S i 16 wlotów pojedynczych ECAM D4-12S 18 wlotów pojedynczych ECAM D4-12S Uchwyty montaŝowe (wyposaŝenie dodatkowe) Wszystkie trzy rozmiary osłony BPEO w zaleŝności od miejsca instalacji otrzymują odpowiednie uchwyty montaŝowe. MontaŜ naścienny Dwa płaskie uchwyty o grubości tylko 5mm, przytwierdzane bezpośrednio do korpusu osłony, pozwalają na oszczędniejsze wykorzystanie dostępnej przestrzeni montaŝowej. MontaŜ naścienny lub nasłupowy Dwa odpowiednio wyprofilowane uchwyty umoŝliwiające instalację osłony na murze lub na słupie MontaŜ w kanalizacji ( rozmiar T2, T3 ) Uchwyty do montaŝu w kanalizacji

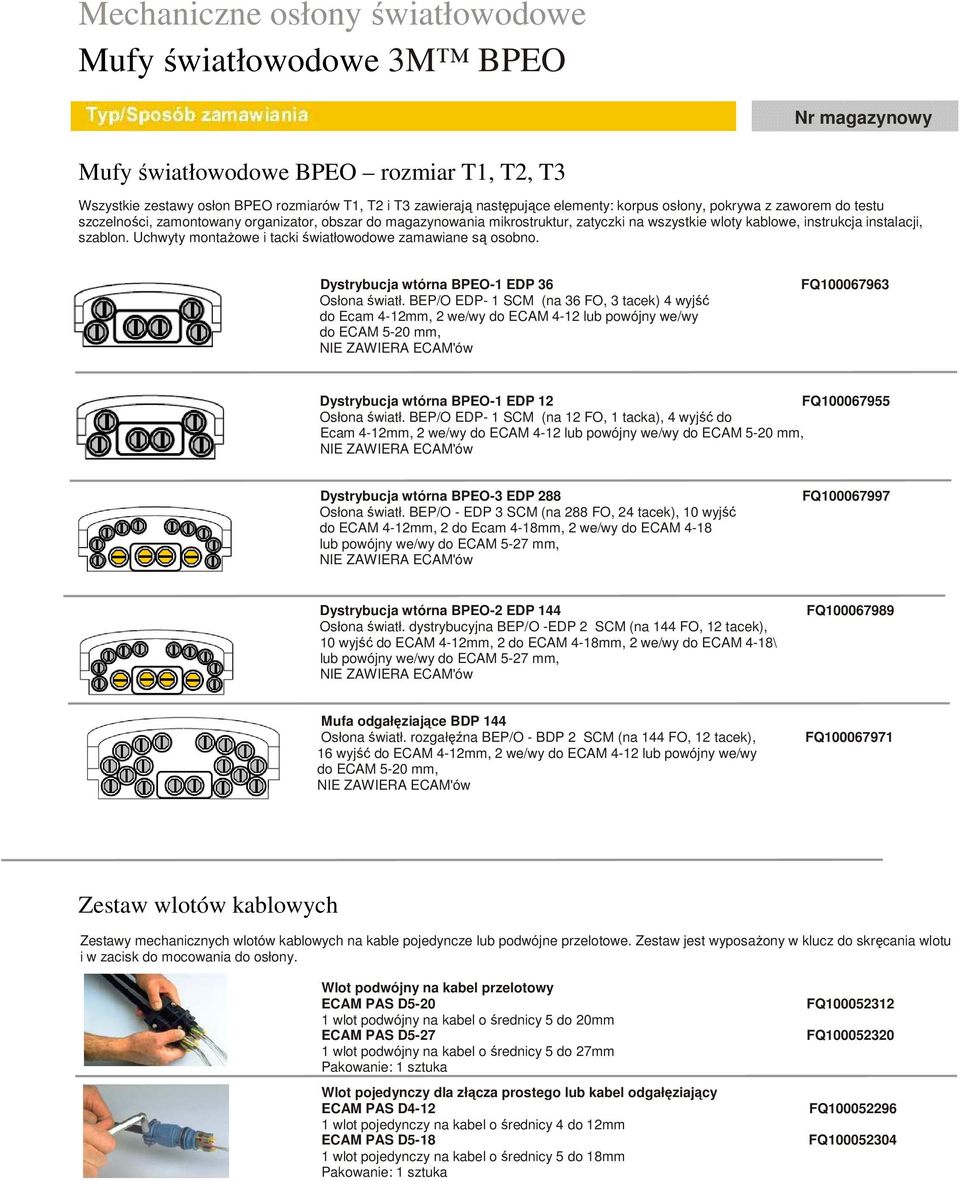

8 Nr magazynowy Mufy światłowodowe BPEO rozmiar T1, T2, T3 Wszystkie zestawy osłon BPEO rozmiarów T1, T2 i T3 zawierają następujące elementy: korpus osłony, pokrywa z zaworem do testu szczelności, zamontowany organizator, obszar do magazynowania mikrostruktur, zatyczki na wszystkie wloty kablowe, instrukcja instalacji, szablon. Uchwyty montaŝowe i tacki światłowodowe zamawiane są osobno. Dystrybucja wtórna BPEO-1 EDP 36 Osłona światł. BEP/O EDP- 1 SCM (na 36 FO, 3 tacek) 4 wyjść do Ecam 4-12mm, 2 we/wy do ECAM 4-12 lub powójny we/wy do ECAM 5-20 mm, FQ Dystrybucja wtórna BPEO-1 EDP 12 FQ Osłona światł. BEP/O EDP- 1 SCM (na 12 FO, 1 tacka), 4 wyjść do Ecam 4-12mm, 2 we/wy do ECAM 4-12 lub powójny we/wy do ECAM 5-20 mm, Dystrybucja wtórna BPEO-3 EDP 288 Osłona światł. BEP/O - EDP 3 SCM (na 288 FO, 24 tacek), 10 wyjść do ECAM 4-12mm, 2 do Ecam 4-18mm, 2 we/wy do ECAM 4-18 lub powójny we/wy do ECAM 5-27 mm, FQ Dystrybucja wtórna BPEO-2 EDP 144 Osłona światł. dystrybucyjna BEP/O -EDP 2 SCM (na 144 FO, 12 tacek), 10 wyjść do ECAM 4-12mm, 2 do ECAM 4-18mm, 2 we/wy do ECAM 4-18\ lub powójny we/wy do ECAM 5-27 mm, FQ Mufa odgałęziające BDP 144 Osłona światł. rozgałęźna BEP/O - BDP 2 SCM (na 144 FO, 12 tacek), 16 wyjść do ECAM 4-12mm, 2 we/wy do ECAM 4-12 lub powójny we/wy do ECAM 5-20 mm, FQ Zestaw wlotów kablowych Referencja Zestawy mechanicznych wlotów kablowych na kable pojedyncze lub podwójne przelotowe. Zestaw jest wyposaŝony w klucz do skręcania wlotu i w zacisk do mocowania do osłony. Wlot podwójny na kabel przelotowy ECAM PAS D wlot podwójny na kabel o średnicy 5 do 20mm ECAM PAS D wlot podwójny na kabel o średnicy 5 do 27mm Pakowanie: 1 sztuka Wlot pojedynczy dla złącza prostego lub kabel odgałęziający ECAM PAS D wlot pojedynczy na kabel o średnicy 4 do 12mm ECAM PAS D wlot pojedynczy na kabel o średnicy 5 do 18mm Pakowanie: 1 sztuka FQ FQ FQ FQ
