1 Instrukcja montażowa abonenckiego gniazda zakończeniowego CTB-2 strona 1/10 Instrukcja Montażowa Wyposażenie systemu FTTX Model CTB-2 Data sporządzenia dokumentu r. Data aktualizacji Maj 2014 r. Według dokumentu Przygotował Krzysztof Karczewski Abonenckie gniazdo zakończeniowe CTB-2 Dziękujemy za zakup naszych produktów. Mamy nadzieję, że nasze rozwiązania spełnią Państwa oczekiwania i wymagania funkcjonalne. Informujemy, że dołożyliśmy wszelkich starań by prezentowane tu ilustracje i dane techniczne były aktualne. Producent zastrzega sobie jednak prawo do dokonywania zmian i modernizacji, dlatego w dostarczonych produktach niektóre elementy i detale mogą nieznacznie odbiegać od stanu przedstawionego w niniejszym wydaniu

2 Instrukcja montażowa abonenckiego gniazda zakończeniowego CTB-2 strona 2/10 Spis treści: I. Lista elementów II. Dane techniczne... 3 III. Czynności instalacyjne abonenckiego gniazda zakończeniowego CTB Montaż na puszce podtynkowej: Montaż gniazda z pigtailem (spaw termiczny lub mechaniczny) Montaż gniazda z pigtailem zewnętrznym Montaż do ściany: Montaż gniazda z pigtailem (spaw termiczny lub mechaniczny) Montaż gniazda z pigtailem zewnętrznym... 8

3 Instrukcja montażowa abonenckiego gniazda zakończeniowego CTB-2 strona 3/10 I. Lista elementów. W skład zestawu abonenckiego gniazda zakończeniowego CTB-2 wchodzą następujące elementy: Opis Ilość 1 abonenckie gniazdo zakończeniowe CTB-2 1 szt. 2 adapter typu SCA z klapką zabezpieczającą 1 szt. 3 opaski zaciskowe 2 szt. 4 śruby z kołkami montażowymi komplet II. Dane techniczne Dane techniczne CTB-2 max. liczba wejść kablowych 3 max. liczba pól komutacji 2 max. liczba spawów 2 zalecana długość pigtaila [m] 1,5 wymiary (szer. x wys. x głęb.) [mm] 80 x 100 x 24 waga [kg] 0,

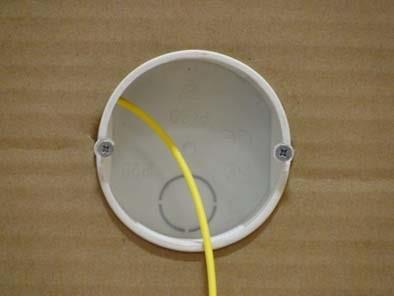

4 Instrukcja montażowa abonenckiego gniazda zakończeniowego CTB-2 strona 4/10 III. Czynności instalacyjne abonenckiego gniazda zakończeniowego CTB Montaż na puszce podtynkowej: 1.1 Montaż gniazda z pigtailem (spaw termiczny lub mechaniczny) a) przez tylną ściankę gniazda wprowadzić kabel światłowodowy. Zamontować gniazdo abonenckie CTB-2 na puszce podtynkowej. Gniazdo dodatkowo przykręcić śrubami montażowymi znajdującymi się w komplecie. Do adaptera wpiąć pigtail o długości 1,5m. b) wyznaczyć długość 1300mm dla wprowadzonego kabla oraz pigtaila. Na odmierzonych odcinkach zdjąć tubę 0,9mm. Włókna przeprowadzić na kasetę spawów.

5 Instrukcja montażowa abonenckiego gniazda zakończeniowego CTB-2 strona 5/10 c) włókno z wprowadzonego kabla światłowodowego zespawać z pigtailem. Osłonkę spawów oraz zbędną długość włókien ułożyć na kasecie spawów. d) zamknąć obudowę gniazda. Do adaptera wpiąć patchcord abonencki. 1.2 Montaż gniazda z pigtailem zewnętrznym

6 Instrukcja montażowa abonenckiego gniazda zakończeniowego CTB-2 strona 6/10 a) przełożyć złącze pigtaila przez tylną ściankę gniazda. Zamontować gniazdo abonenckie CTB-2 na puszcze podtynkowej. Gniazdo dodatkowo przykręcić śrubami montażowymi znajdującymi się w komplecie. b) ułożyć pigtail w gniazdku, a złącze wpiąć w adapter. c) zamknąć obudowę gniazda. Do adaptera wpiąć patchcord abonencki. 2. Montaż do ściany: 2.1 Montaż gniazda z pigtailem (spaw termiczny lub mechaniczny) a) wyłamać zaślepkę umożliwiającą wprowadzenie kabla światłowodowego (od dołu lub od góry) do gniazda abonenckiego. Opaską zaciskową chwycić wprowadzony kabel światłowodowy.

7 Instrukcja montażowa abonenckiego gniazda zakończeniowego CTB-2 strona 7/10 Gniazdo abonenckie przykręcić do ściany śrubami montażowymi znajdującymi się w komplecie. Do adaptera wpiąć pigtail o długości 1,5m. b) wyznaczyć długość 1300mm dla wprowadzonego kabla oraz pigtaila. Na odmierzonych odcinkach zdjąć tubę 0,9mm. Włókna przeprowadzić na kasetę spawów. c) włókno z wprowadzonego kabla światłowodowego zespawać z pigtailem. Osłonkę spawów oraz zbędną długość włókien ułożyć na kasecie spawów.

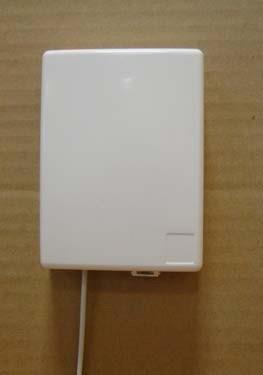

8 Instrukcja montażowa abonenckiego gniazda zakończeniowego CTB-2 strona 8/10 d) zamknąć obudowę gniazda. Do adaptera wpiąć patchcord abonencki. 2.2 Montaż gniazda z pigtailem zewnętrznym a) wyłamać zaślepkę umożliwiającą wprowadzenie pigtaila (od dołu lub od góry) do gniazda abonenckiego. Opaską zaciskową chwycić wprowadzony pigtail. Gniazdo abonenckie przykręcić do ściany śrubami montażowymi znajdującymi się w komplecie.

9 Instrukcja montażowa abonenckiego gniazda zakończeniowego CTB-2 strona 9/10 b) ułożyć pigtail w gniazdku, a złącze wpiąć w adapter. c) zamknąć obudowę gniazda. Do adaptera wpiąć patchcord abonencki.

10 Instrukcja montażowa abonenckiego gniazda zakończeniowego CTB-2 strona 10/10 OSTRZEŻENIE!! Należy zachować szczególne środki ostrożności przy pracach prowadzonych w styczności z włóknami światłowodowymi (np. podczas spawania). Ich ułamane lub odcinane końce mogą łatwo wbijać się w skórę i być szczególnie niebezpieczne dla oczu, ust itp. Niewidzialne promieniowanie laserowe jest niebezpieczne dla wzroku. Nie należy patrzeć bezpośrednio na koniec światłowodu zakończonego złączem, do wnętrza adaptera w przełącznicy ODF lub urządzeniu transmisyjnym. Znak ostrzegający przed promieniowaniem laserowym umieszczony jest na zewnątrz przełącznicy i oznaczony symbolem dla Klasa 3B (wg IEC-825 Klauzula 5.9)
