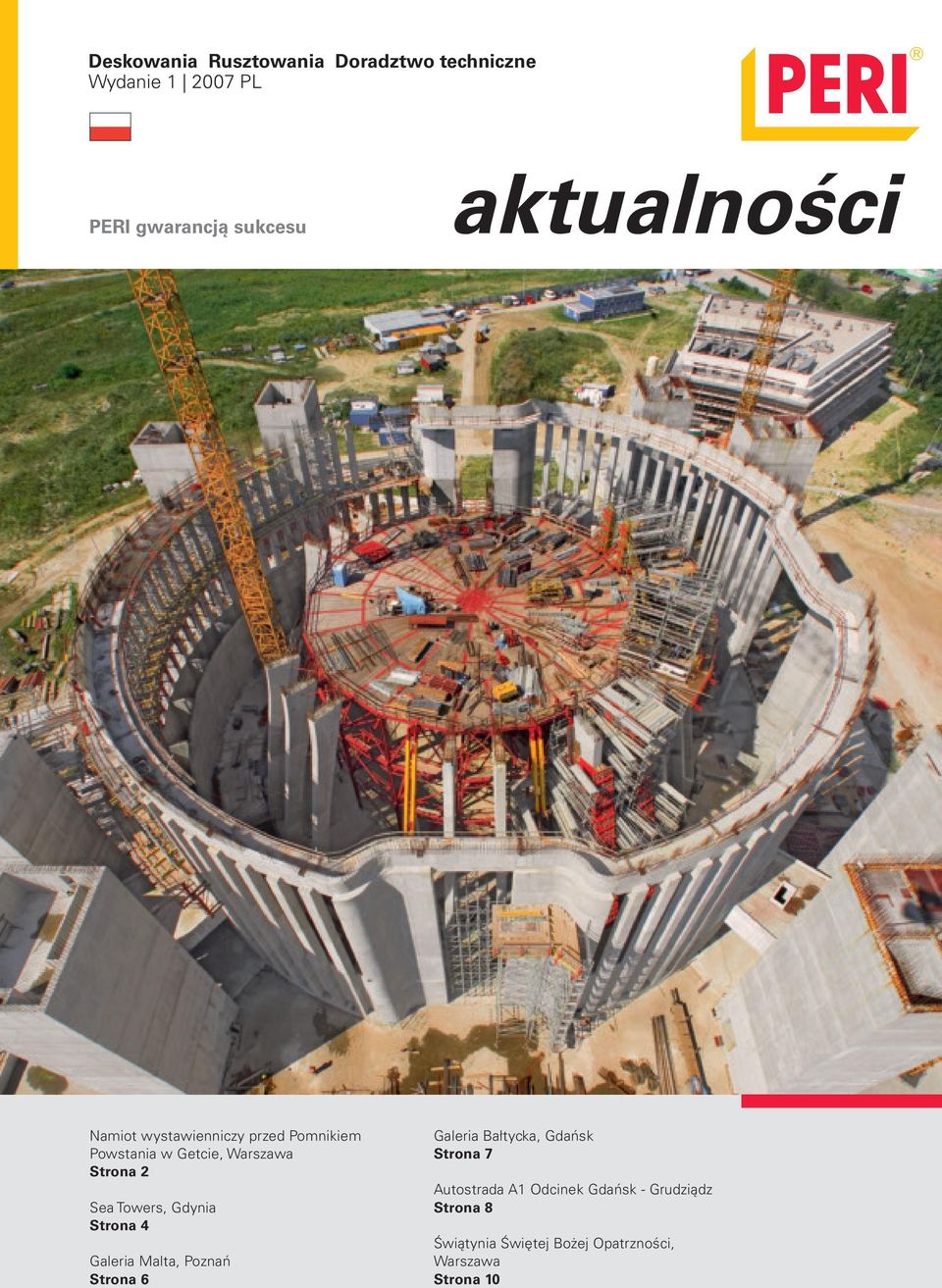

1 Deskowania Rusztowania Doradztwo techniczne Wydanie PL PERI gwarancją sukcesu aktualności Namiot wystawienniczy przed Pomnikiem Powstania w Getcie, Warszawa Strona 2 Sea Towers, Gdynia Strona 4 Galeria Malta, Poznań Strona 6 Galeria Bałtycka, Gdańsk Strona 7 Autostrada A1 Odcinek Gdańsk - Grudziądz Strona 8 Świątynia Świętej Bożej Opatrzności, Warszawa Strona 10

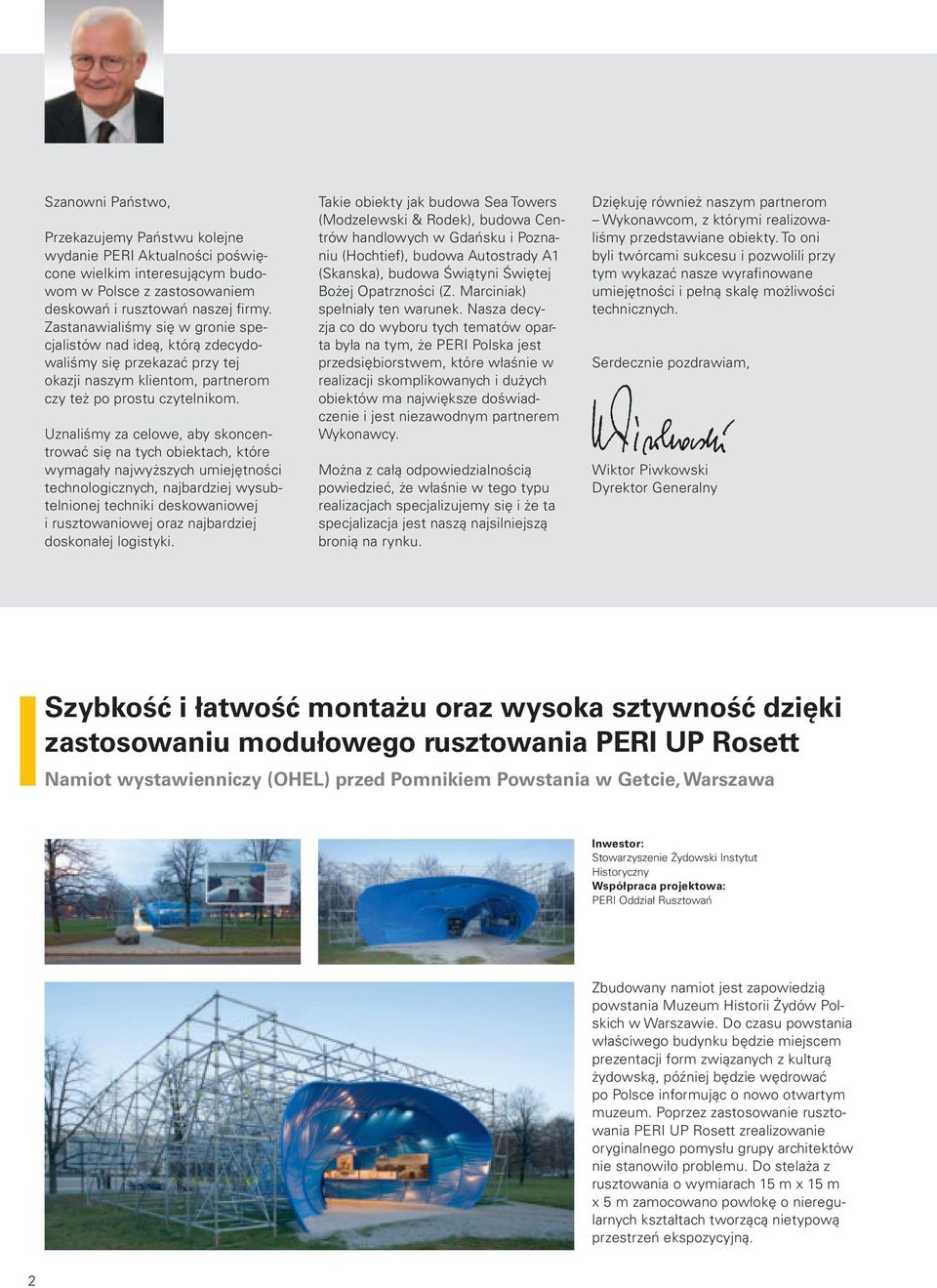

2 Szanowni Państwo, Przekazujemy Państwu kolejne wydanie PERI Aktualności poświęcone wielkim interesującym budowom w Polsce z zastosowaniem deskowań i rusztowań naszej firmy. Zastanawialiśmy się w gronie specjalistów nad ideą, którą zdecydowaliśmy się przekazać przy tej okazji naszym klientom, partnerom czy też po prostu czytelnikom. Uznaliśmy za celowe, aby skoncentrować się na tych obiektach, które wymagały najwyższych umiejętności technologicznych, najbardziej wysubtelnionej techniki deskowaniowej i rusztowaniowej oraz najbardziej doskonałej logistyki. Takie obiekty jak budowa Sea Towers (Modzelewski & Rodek), budowa Centrów handlowych w Gdańsku i Poznaniu (Hochtief), budowa Autostrady A1 (Skanska), budowa Świątyni Świętej Bożej Opatrzności (Z. Marciniak) spełniały ten warunek. Nasza decyzja co do wyboru tych tematów oparta była na tym, że PERI Polska jest przedsiębiorstwem, które właśnie w realizacji skomplikowanych i dużych obiektów ma największe doświadczenie i jest niezawodnym partnerem Wykonawcy. Można z całą odpowiedzialnością powiedzieć, że właśnie w tego typu realizacjach specjalizujemy się i że ta specjalizacja jest naszą najsilniejszą bronią na rynku. Dziękuję również naszym partnerom Wykonawcom, z którymi realizowaliśmy przedstawiane obiekty. To oni byli twórcami sukcesu i pozwolili przy tym wykazać nasze wyrafinowane umiejętności i pełną skalę możliwości technicznych. Serdecznie pozdrawiam, Wiktor Piwkowski Dyrektor Generalny Szybkość i łatwość montażu oraz wysoka sztywność dzięki zastosowaniu modułowego rusztowania PERI UP Rosett Namiot wystawienniczy (OHEL) przed Pomnikiem Powstania w Getcie, Warszawa Inwestor: Stowarzyszenie Żydowski Instytut Historyczny PERI Oddział Rusztowań Zbudowany namiot jest zapowiedzią powstania Muzeum Historii Żydów Polskich w Warszawie. Do czasu powstania właściwego budynku będzie miejscem prezentacji form związanych z kulturą żydowską, później będzie wędrować po Polsce informując o nowo otwartym muzeum. Poprzez zastosowanie rusztowania PERI UP Rosett zrealizowanie oryginalnego pomysłu grupy architektów nie stanowiło problemu. Do stelaża z rusztowania o wymiarach 15 m x 15 m x 5 m zamocowano powłokę o nieregularnych kształtach tworzącą nietypową przestrzeń ekspozycyjną. 2

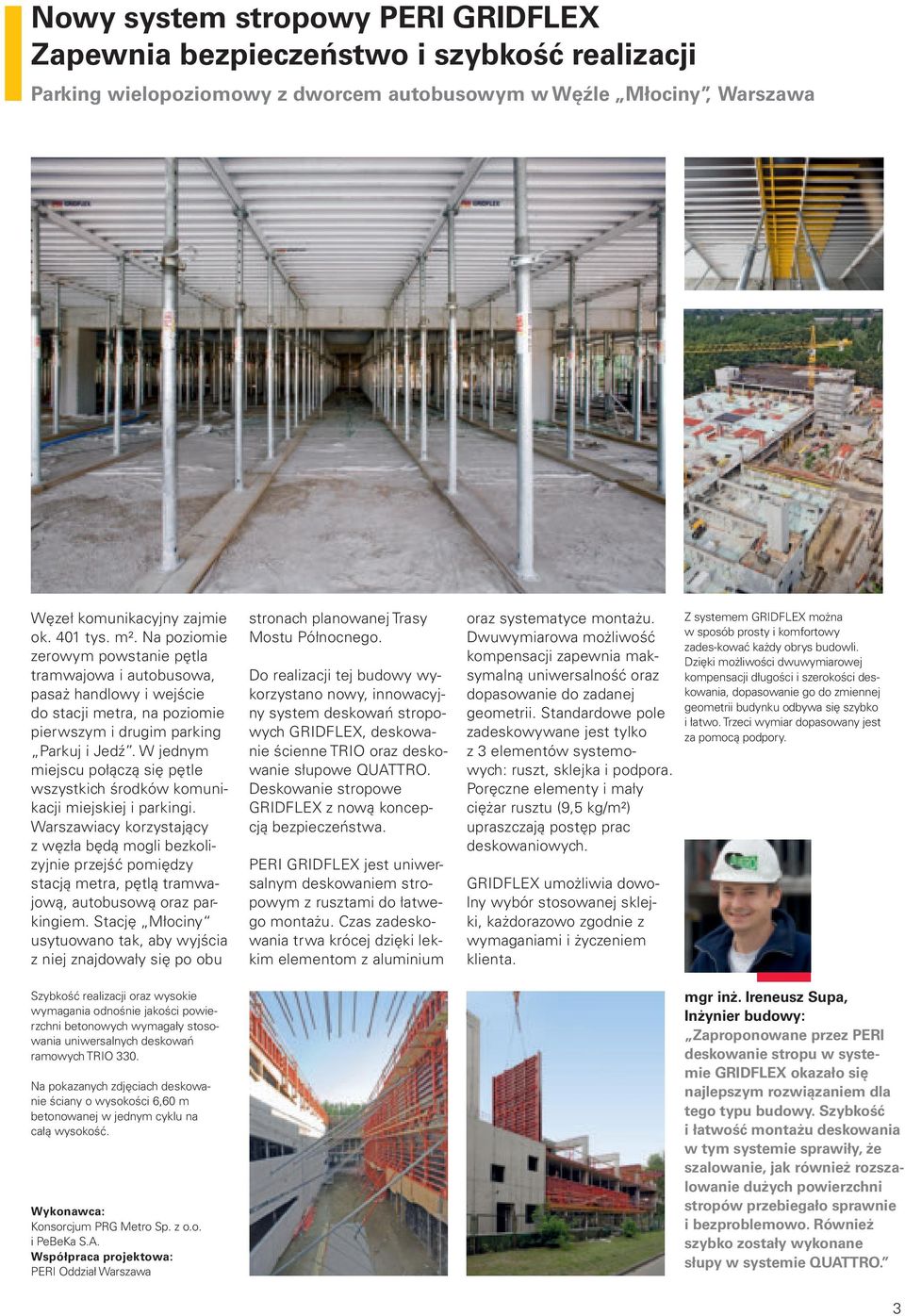

3 Nowy system stropowy PERI GRIDFLEX Zapewnia bezpieczeństwo i szybkość realizacji Parking wielopoziomowy z dworcem autobusowym w Węźle Młociny, Warszawa Węzeł komunikacyjny zajmie ok. 401 tys. m². Na poziomie zerowym powstanie pętla tramwajowa i autobusowa, pasaż handlowy i wejście do stacji metra, na poziomie pierwszym i drugim parking Parkuj i Jedź. W jednym miejscu połączą się pętle wszystkich środków komunikacji miejskiej i parkingi. Warszawiacy korzystający z węzła będą mogli bezkolizyjnie przejść pomiędzy stacją metra, pętlą tramwajową, autobusową oraz parkingiem. Stację Młociny usytuowano tak, aby wyjścia z niej znajdowały się po obu Szybkość realizacji oraz wysokie wymagania odnośnie jakości powierzchni betonowych wymagały stosowania uniwersalnych deskowań ramowych TRIO 330. Na pokazanych zdjęciach deskowanie ściany o wysokości 6,60 m betonowanej w jednym cyklu na całą wysokość. Wykonawca: Konsorcjum PRG Metro Sp. z o.o. i PeBeKa S.A. PERI Oddział Warszawa stronach planowanej Trasy Mostu Północnego. Do realizacji tej budowy wykorzystano nowy, innowacyjny system deskowań stropowych GRIDFLEX, deskowanie ścienne TRIO oraz deskowanie słupowe QUATTRO. Deskowanie stropowe GRIDFLEX z nową koncepcją bezpieczeństwa. PERI GRIDFLEX jest uniwersalnym deskowaniem stropowym z rusztami do łatwego montażu. Czas zadeskowania trwa krócej dzięki lekkim elementom z aluminium oraz systematyce montażu. Dwuwymiarowa możliwość kompensacji zapewnia maksymalną uniwersalność oraz dopasowanie do zadanej geometrii. Standardowe pole zadeskowywane jest tylko z 3 elementów systemowych: ruszt, sklejka i podpora. Poręczne elementy i mały ciężar rusztu (9,5 kg/m²) upraszczają postęp prac deskowaniowych. GRIDFLEX umożliwia dowolny wybór stosowanej sklejki, każdorazowo zgodnie z wymaganiami i życzeniem klienta. Z systemem GRIDFLEX można w sposób prosty i komfortowy zades-kować każdy obrys budowli. Dzięki możliwości dwuwymiarowej kompensacji długości i szerokości deskowania, dopasowanie go do zmiennej geometrii budynku odbywa się szybko i łatwo. Trzeci wymiar dopasowany jest za pomocą podpory. mgr inż. Ireneusz Supa, Inżynier budowy: Zaproponowane przez PERI deskowanie stropu w systemie GRIDFLEX okazało się najlepszym rozwiązaniem dla tego typu budowy. Szybkość i łatwość montażu deskowania w tym systemie sprawiły, że szalowanie, jak również rozszalowanie dużych powierzchni stropów przebiegało sprawnie i bezproblemowo. Również szybko zostały wykonane słupy w systemie QUATTRO. 3

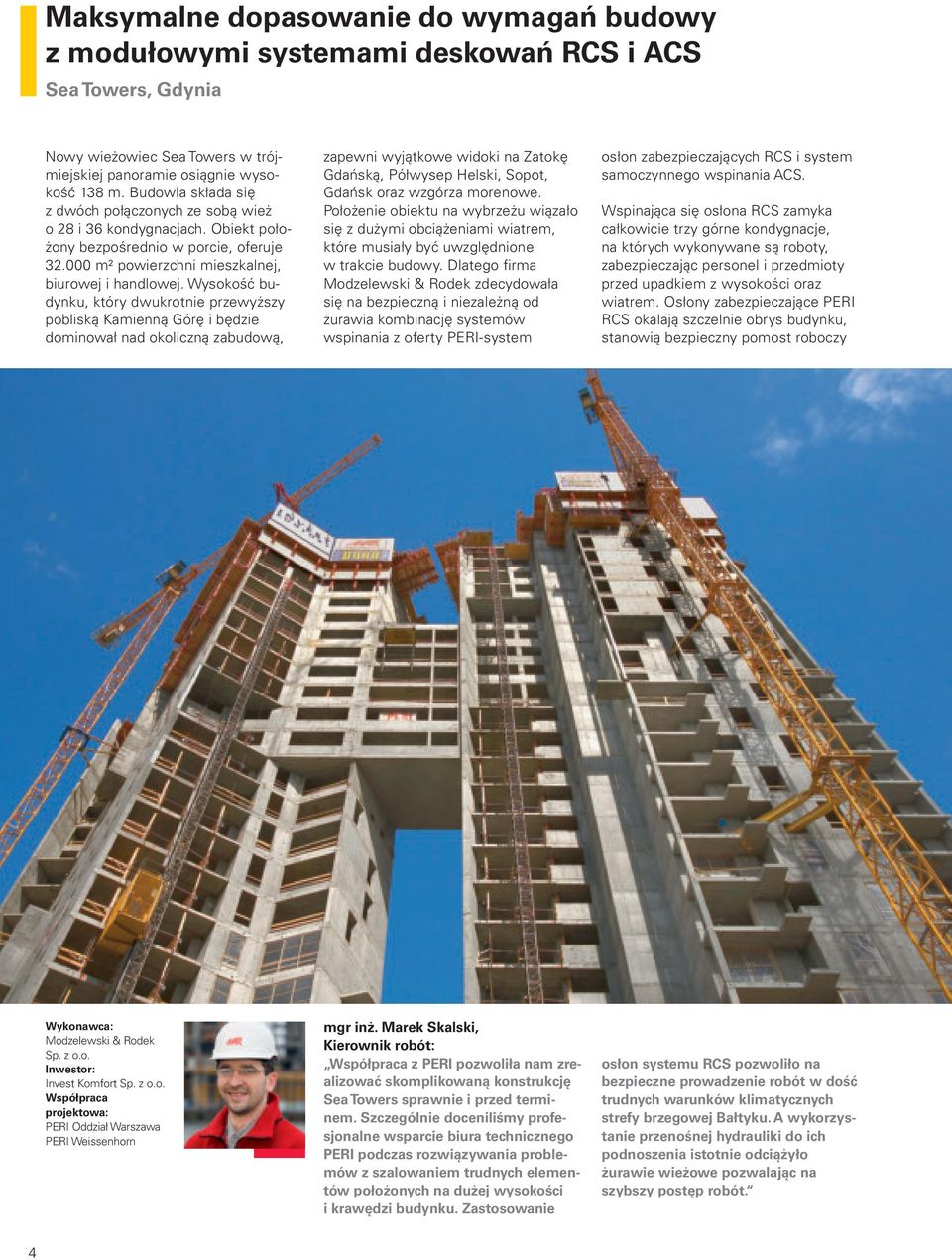

4 Maksymalne dopasowanie do wymagań budowy z modułowymi systemami deskowań RCS i ACS Sea Towers, Gdynia Nowy wieżowiec Sea Towers w trójmiejskiej panoramie osiągnie wysokość 138 m. Budowla składa się z dwóch połączonych ze sobą wież o 28 i 36 kondygnacjach. Obiekt położony bezpośrednio w porcie, oferuje m² powierzchni mieszkalnej, biurowej i handlowej. Wysokość budynku, który dwukrotnie przewyższy pobliską Kamienną Górę i będzie dominował nad okoliczną zabudową, zapewni wyjątkowe widoki na Zatokę Gdańską, Półwysep Helski, Sopot, Gdańsk oraz wzgórza morenowe. Położenie obiektu na wybrzeżu wiązało się z dużymi obciążeniami wiatrem, które musiały być uwzględnione w trakcie budowy. Dlatego firma Modzelewski & Rodek zdecydowała się na bezpieczną i niezależną od żurawia kombinację systemów wspinania z oferty PERI-system osłon zabezpieczających RCS i system samoczynnego wspinania ACS. Wspinająca się osłona RCS zamyka całkowicie trzy górne kondygnacje, na których wykonywane są roboty, zabezpieczając personel i przedmioty przed upadkiem z wysokości oraz wiatrem. Osłony zabezpieczające PERI RCS okalają szczelnie obrys budynku, stanowią bezpieczny pomost roboczy Wykonawca: Modzelewski & Rodek Sp. z o.o. Inwestor: Invest Komfort Sp. z o.o. Współpraca projektowa: PERI Oddział Warszawa PERI Weissenhorn mgr inż. Marek Skalski, Kierownik robót: Współpraca z PERI pozwoliła nam zrealizować skomplikowaną konstrukcję Sea Towers sprawnie i przed terminem. Szczególnie doceniliśmy profesjonalne wsparcie biura technicznego PERI podczas rozwiązywania problemów z szalowaniem trudnych elementów położonych na dużej wysokości i krawędzi budynku. Zastosowanie osłon systemu RCS pozwoliło na bezpieczne prowadzenie robót w dość trudnych warunków klimatycznych strefy brzegowej Bałtyku. A wykorzystanie przenośnej hydrauliki do ich podnoszenia istotnie odciążyło żurawie wieżowe pozwalając na szybszy postęp robót. 4

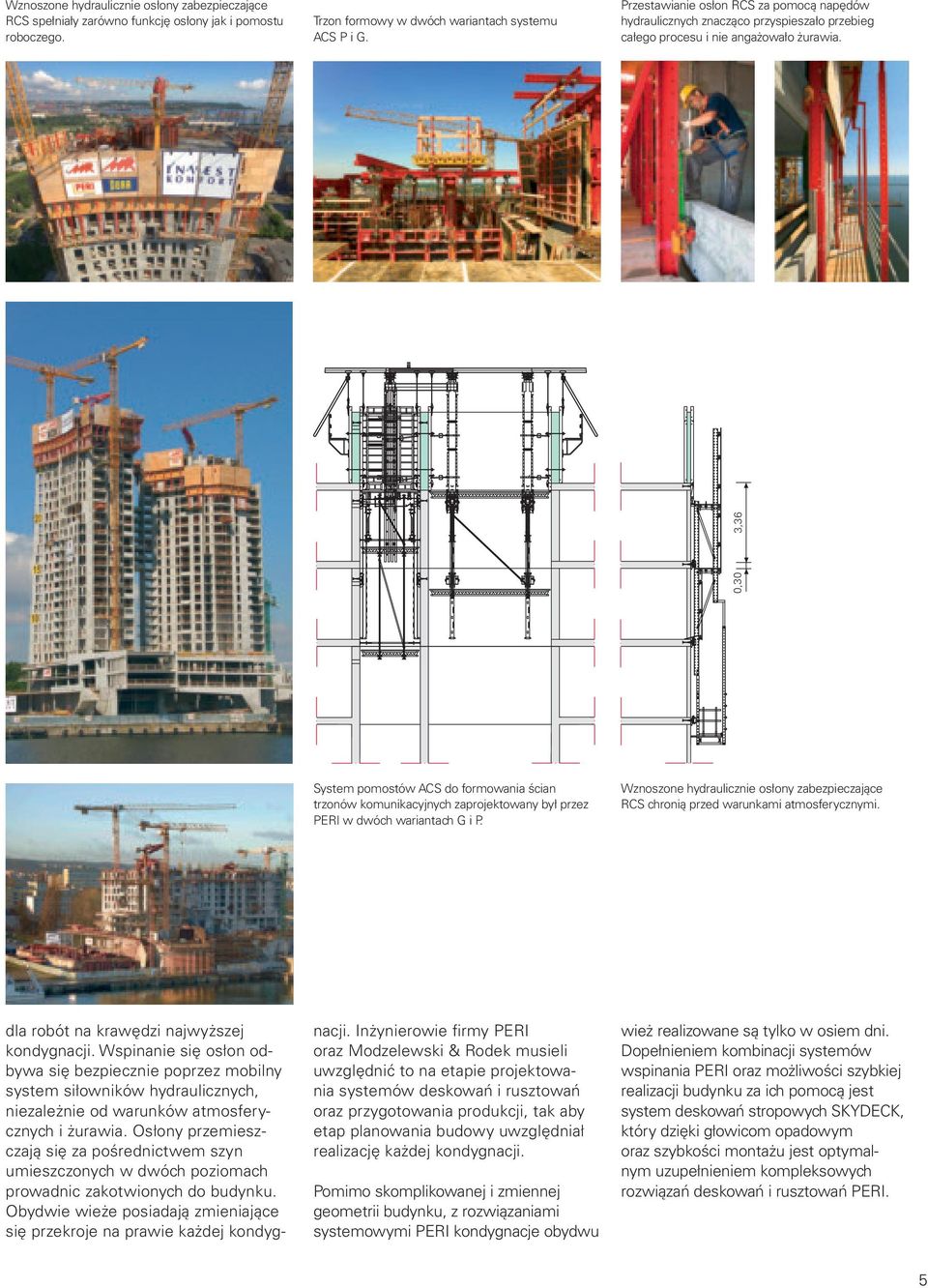

5 Wznoszone hydraulicznie osłony zabezpieczające RCS spełniały zarówno funkcję osłony jak i pomostu roboczego. Trzon formowy w dwóch wariantach systemu ACS P i G. Przestawianie osłon RCS za pomocą napędów hydraulicznych znacząco przyspieszało przebieg całego procesu i nie angażowało żurawia. 0,30 3,36 System pomostów ACS do formowania ścian trzonów komunikacyjnych zaprojektowany był przez PERI w dwóch wariantach G i P. Wznoszone hydraulicznie osłony zabezpieczające RCS chronią przed warunkami atmosferycznymi. dla robót na krawędzi najwyższej kondygnacji. Wspinanie się osłon odbywa się bezpiecznie poprzez mobilny system siłowników hydraulicznych, niezależnie od warunków atmosferycznych i żurawia. Osłony przemieszczają się za pośrednictwem szyn umieszczonych w dwóch poziomach prowadnic zakotwionych do budynku. Obydwie wieże posiadają zmieniające się przekroje na prawie każdej kondygnacji. Inżynierowie firmy PERI oraz Modzelewski & Rodek musieli uwzględnić to na etapie projektowania systemów deskowań i rusztowań oraz przygotowania produkcji, tak aby etap planowania budowy uwzględniał realizację każdej kondygnacji. Pomimo skomplikowanej i zmiennej geometrii budynku, z rozwiązaniami systemowymi PERI kondygnacje obydwu wież realizowane są tylko w osiem dni. Dopełnieniem kombinacji systemów wspinania PERI oraz możliwości szybkiej realizacji budynku za ich pomocą jest system deskowań stropowych SKYDECK, który dzięki głowicom opadowym oraz szybkości montażu jest optymalnym uzupełnieniem kompleksowych rozwiązań deskowań i rusztowań PERI. 5

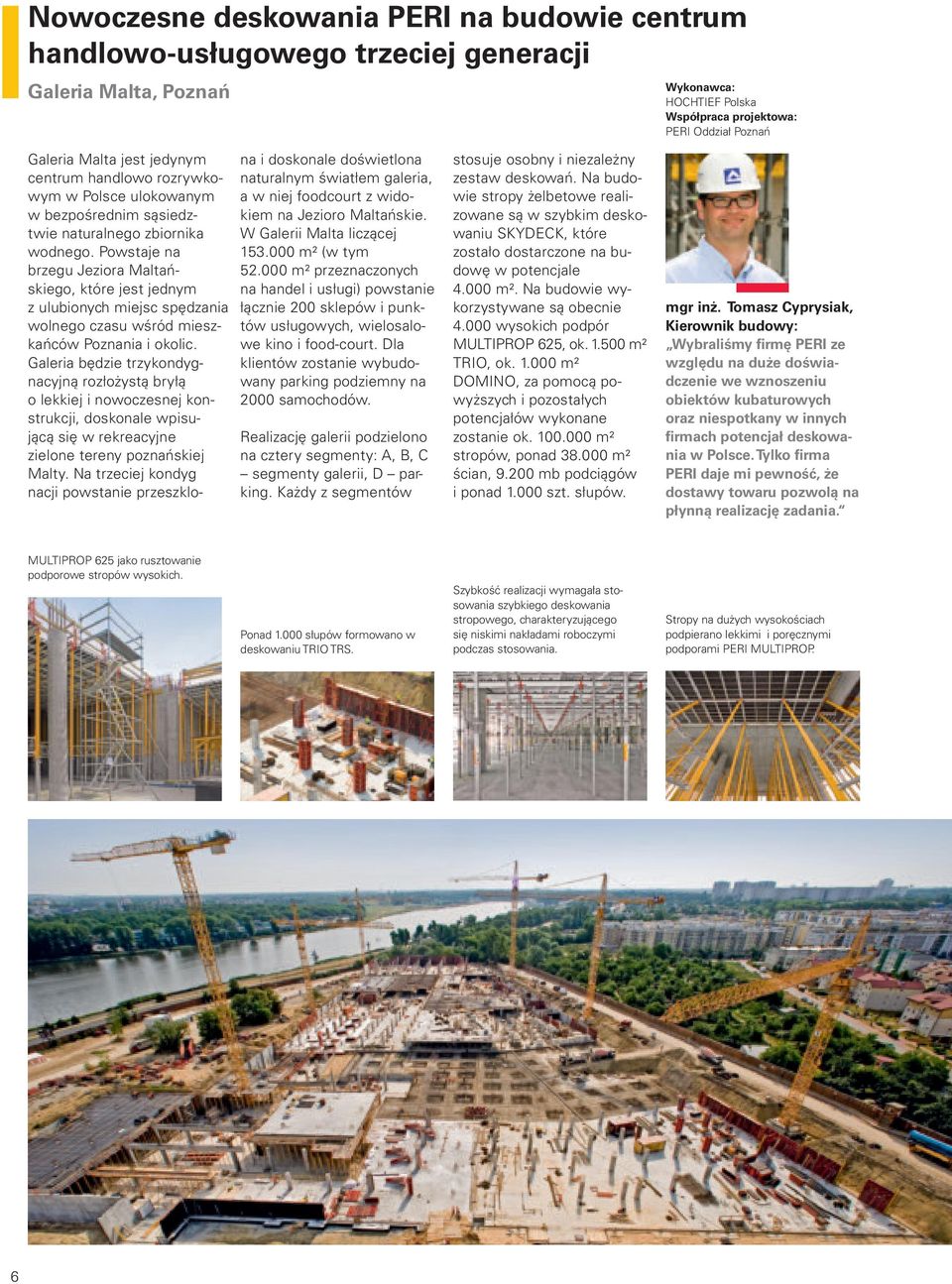

6 Nowoczesne deskowania PERI na budowie centrum handlowo-usługowego trzeciej generacji Galeria Malta, Poznań Wykonawca: HOCHTIEF Polska PERI Oddział Poznań Galeria Malta jest jedynym centrum handlowo rozrywkowym w Polsce ulokowanym w bezpośrednim sąsiedztwie naturalnego zbiornika wodnego. Powstaje na brzegu Jeziora Maltańskiego, które jest jednym z ulubionych miejsc spędzania wolnego czasu wśród mieszkańców Poznania i okolic. Galeria będzie trzykondygnacyjną rozłożystą bryłą o lekkiej i nowoczesnej konstrukcji, doskonale wpisującą się w rekreacyjne zielone tereny poznańskiej Malty. Na trzeciej kondyg nacji powstanie przeszklona i doskonale doświetlona naturalnym światłem galeria, a w niej foodcourt z widokiem na Jezioro Maltańskie. W Galerii Malta liczącej m² (w tym m² przeznaczonych na handel i usługi) powstanie łącznie 200 sklepów i punktów usługowych, wielosalowe kino i food-court. Dla klientów zostanie wybudowany parking podziemny na 2000 samochodów. Realizację galerii podzielono na cztery segmenty: A, B, C segmenty galerii, D parking. Każdy z segmentów stosuje osobny i niezależny zestaw deskowań. Na budowie stropy żelbetowe realizowane są w szybkim deskowaniu SKYDECK, które zostało dostarczone na budowę w potencjale m². Na budowie wykorzystywane są obecnie wysokich podpór MULTIPROP 625, ok m² TRIO, ok m² DOMINO, za pomocą powyższych i pozostałych potencjałów wykonane zostanie ok m² stropów, ponad m² ścian, mb podciągów i ponad szt. słupów. mgr inż. Tomasz Cyprysiak, Kierownik budowy: Wybraliśmy firmę PERI ze względu na duże doświadczenie we wznoszeniu obiektów kubaturowych oraz niespotkany w innych firmach potencjał deskowania w Polsce. Tylko firma PERI daje mi pewność, że dostawy towaru pozwolą na płynną realizację zadania. MULTIPROP 625 jako rusztowanie podporowe stropów wysokich. Ponad słupów formowano w deskowaniu TRIO TRS. Szybkość realizacji wymagała stosowania szybkiego deskowania stropowego, charakteryzującego się niskimi nakładami roboczymi podczas stosowania. Stropy na dużych wysokościach podpierano lekkimi i poręcznymi podporami PERI MULTIPROP. 6

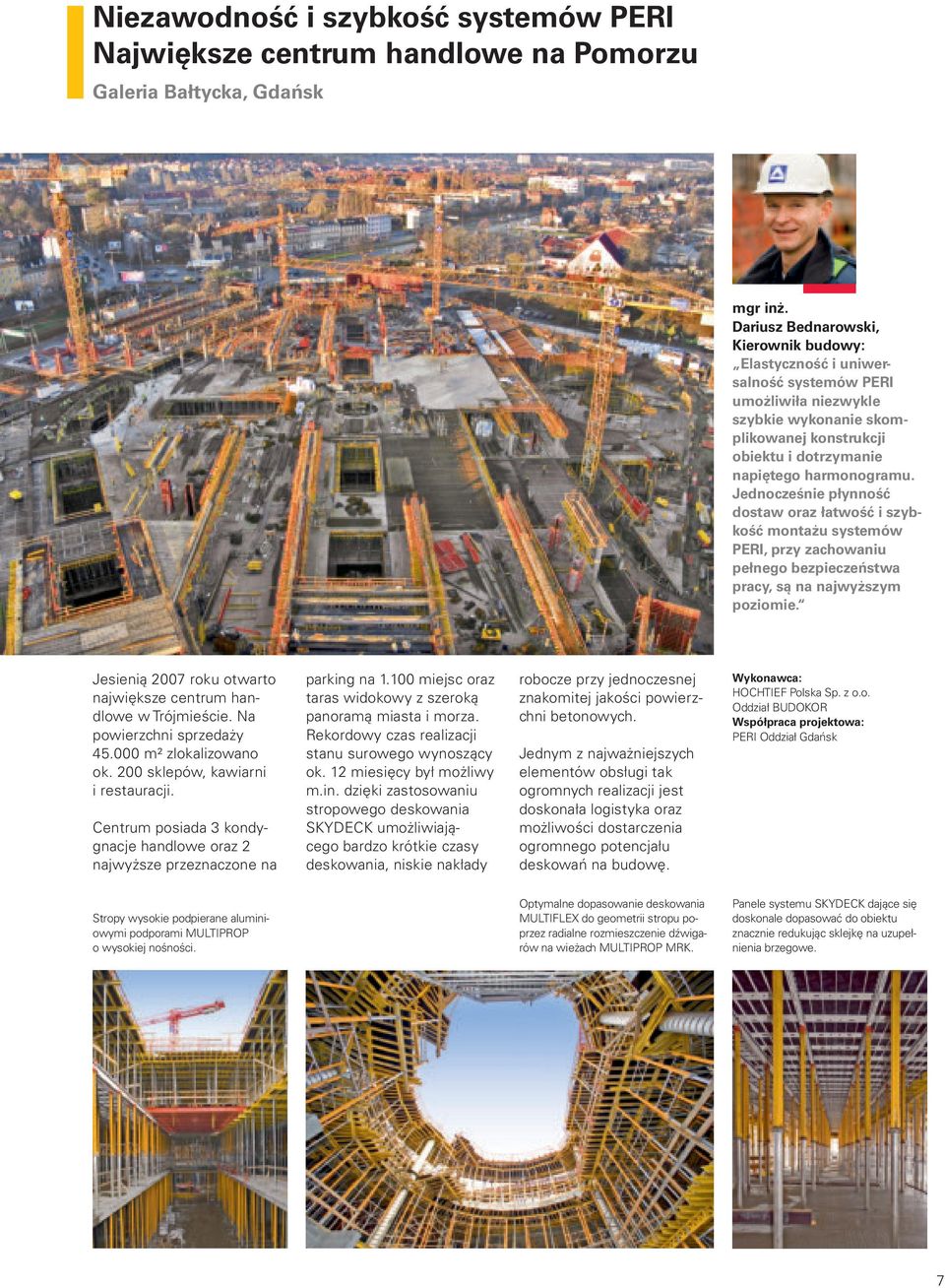

7 Niezawodność i szybkość systemów PERI Największe centrum handlowe na Pomorzu Galeria Bałtycka, Gdańsk mgr inż. Dariusz Bednarowski, Kierownik budowy: Elastyczność i uniwersalność systemów PERI umożliwiła niezwykle szybkie wykonanie skomplikowanej konstrukcji obiektu i dotrzymanie napiętego harmonogramu. Jednocześnie płynność dostaw oraz łatwość i szybkość montażu systemów PERI, przy zachowaniu pełnego bezpieczeństwa pracy, są na najwyższym poziomie. Jesienią 2007 roku otwarto największe centrum handlowe w Trójmieście. Na powierzchni sprzedaży m² zlokalizowano ok. 200 sklepów, kawiarni i restauracji. Centrum posiada 3 kondygnacje handlowe oraz 2 najwyższe przeznaczone na parking na miejsc oraz taras widokowy z szeroką panoramą miasta i morza. Rekordowy czas realizacji stanu surowego wynoszący ok. 12 miesięcy był możliwy m.in. dzięki zastosowaniu stropowego deskowania SKYDECK umożliwiającego bardzo krótkie czasy deskowania, niskie nakłady robocze przy jednoczesnej znakomitej jakości powierzchni betonowych. Jednym z najważniejszych elementów obsługi tak ogromnych realizacji jest doskonała logistyka oraz możliwości dostarczenia ogromnego potencjału deskowań na budowę. Wykonawca: HOCHTIEF Polska Sp. z o.o. Oddział BUDOKOR PERI Oddział Gdańsk Stropy wysokie podpierane aluminiowymi podporami MULTIPROP o wysokiej nośności. Optymalne dopasowanie deskowania MULTIFLEX do geometrii stropu poprzez radialne rozmieszczenie dźwigarów na wieżach MULTIPROP MRK. Panele systemu SKYDECK dające się doskonale dopasować do obiektu znacznie redukując sklejkę na uzupełnienia brzegowe. 7

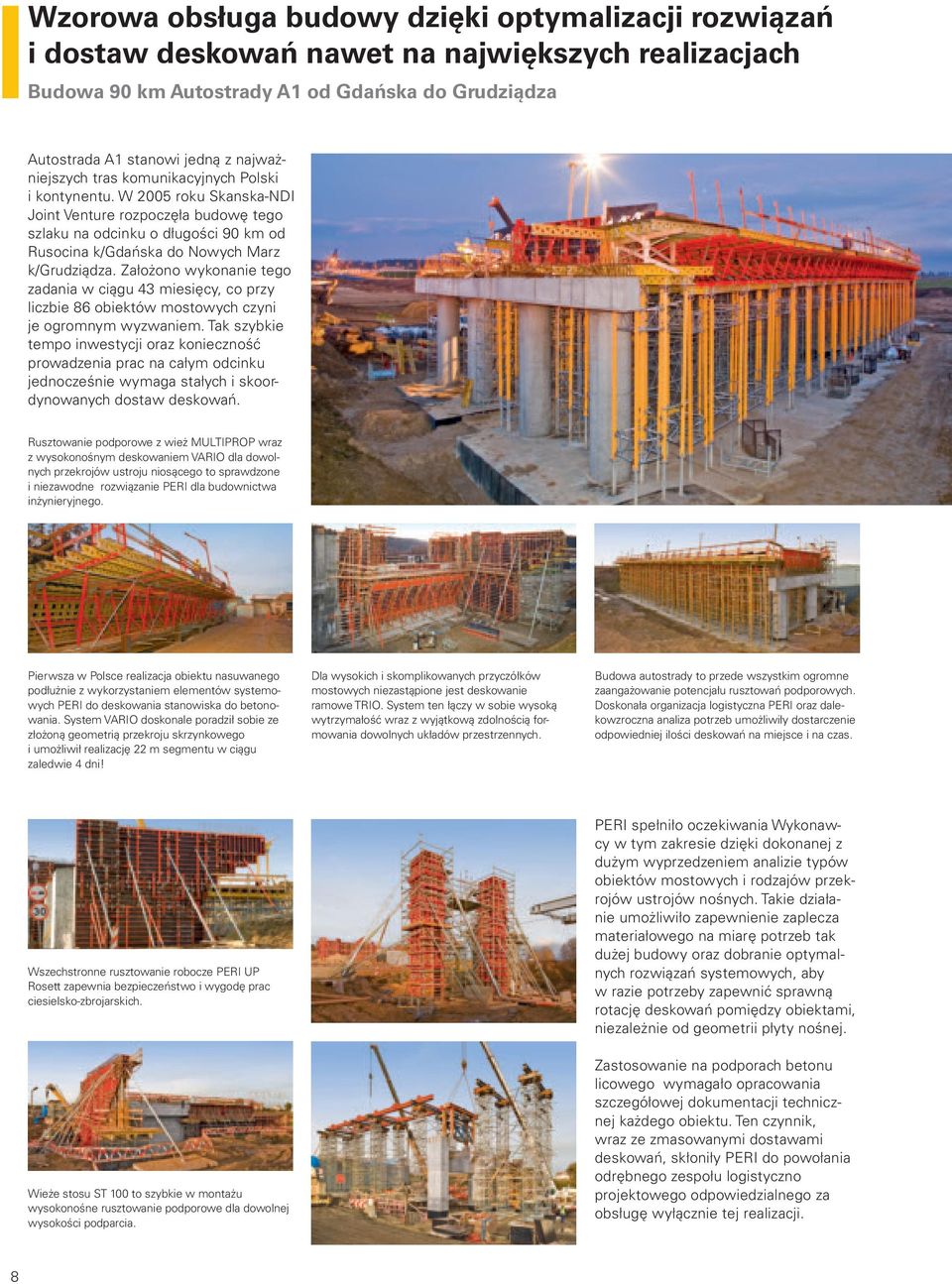

8 Wzorowa obsługa budowy dzięki optymalizacji rozwiązań i dostaw deskowań nawet na największych realizacjach Budowa 90 km Autostrady A1 od Gdańska do Grudziądza Autostrada A1 stanowi jedną z najważniejszych tras komunikacyjnych Polski i kontynentu. W 2005 roku Skanska-NDI Joint Venture rozpoczęła budowę tego szlaku na odcinku o długości 90 km od Rusocina k/gdańska do Nowych Marz k/grudziądza. Założono wykonanie tego zadania w ciągu 43 miesięcy, co przy liczbie 86 obiektów mostowych czyni je ogromnym wyzwaniem. Tak szybkie tempo inwestycji oraz konieczność prowadzenia prac na całym odcinku jednocześnie wymaga stałych i skoordynowanych dostaw deskowań. Rusztowanie podporowe z wież MULTIPROP wraz z wysokonośnym deskowaniem VARIO dla dowolnych przekrojów ustroju niosącego to sprawdzone i niezawodne rozwiązanie PERI dla budownictwa inżynieryjnego. Pierwsza w Polsce realizacja obiektu nasuwanego podłużnie z wykorzystaniem elementów systemowych PERI do deskowania stanowiska do betonowania. System VARIO doskonale poradził sobie ze złożoną geometrią przekroju skrzynkowego i umożliwił realizację 22 m segmentu w ciągu zaledwie 4 dni! Dla wysokich i skomplikowanych przyczółków mostowych niezastąpione jest deskowanie ramowe TRIO. System ten łączy w sobie wysoką wytrzymałość wraz z wyjątkową zdolnością formowania dowolnych układów przestrzennych. Budowa autostrady to przede wszystkim ogromne zaangażowanie potencjału rusztowań podporowych. Doskonała organizacja logistyczna PERI oraz dalekowzroczna analiza potrzeb umożliwiły dostarczenie odpowiedniej ilości deskowań na miejsce i na czas. Wszechstronne rusztowanie robocze PERI UP Rosett zapewnia bezpieczeństwo i wygodę prac ciesielsko-zbrojarskich. PERI spełniło oczekiwania Wykonawcy w tym zakresie dzięki dokonanej z dużym wyprzedzeniem analizie typów obiektów mostowych i rodzajów przekrojów ustrojów nośnych. Takie działanie umożliwiło zapewnienie zaplecza materiałowego na miarę potrzeb tak dużej budowy oraz dobranie optymalnych rozwiązań systemowych, aby w razie potrzeby zapewnić sprawną rotację deskowań pomiędzy obiektami, niezależnie od geometrii płyty nośnej. Wieże stosu ST 100 to szybkie w montażu wysokonośne rusztowanie podporowe dla dowolnej wysokości podparcia. Zastosowanie na podporach betonu licowego wymagało opracowania szczegółowej dokumentacji technicznej każdego obiektu. Ten czynnik, wraz ze zmasowanymi dostawami deskowań, skłoniły PERI do powołania odrębnego zespołu logistyczno projektowego odpowiedzialnego za obsługę wyłącznie tej realizacji. 8

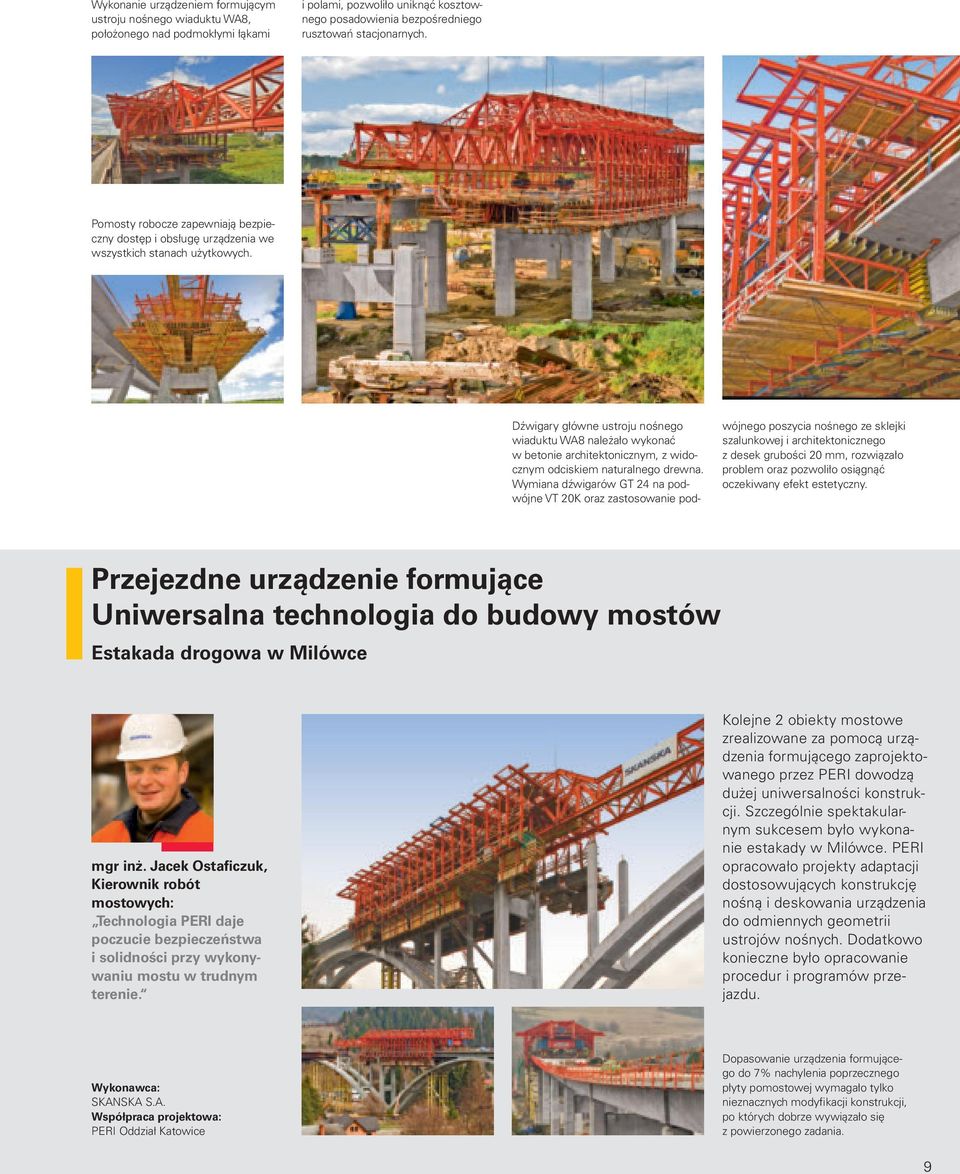

9 Wykonanie urządzeniem formującym ustroju nośnego wiaduktu WA8, położonego nad podmokłymi łąkami i polami, pozwoliło uniknąć kosztownego posadowienia bezpośredniego rusztowań stacjonarnych. Pomosty robocze zapewniają bezpieczny dostęp i obsługę urządzenia we wszystkich stanach użytkowych. Dźwigary główne ustroju nośnego wiaduktu WA8 należało wykonać w betonie architektonicznym, z widocznym odciskiem naturalnego drewna. Wymiana dźwigarów GT 24 na podwójne VT 20K oraz zastosowanie pod- wójnego poszycia nośnego ze sklejki szalunkowej i architektonicznego z desek grubości 20 mm, rozwiązało problem oraz pozwoliło osiągnąć oczekiwany efekt estetyczny. Przejezdne urządzenie formujące Uniwersalna technologia do budowy mostów Estakada drogowa w Milówce mgr inż. Jacek Ostaficzuk, Kierownik robót mostowych: Technologia PERI daje poczucie bezpieczeństwa i solidności przy wykonywaniu mostu w trudnym terenie. Kolejne 2 obiekty mostowe zrealizowane za pomocą urządzenia formującego zaprojektowanego przez PERI dowodzą dużej uniwersalności konstrukcji. Szczególnie spektakularnym sukcesem było wykonanie estakady w Milówce. PERI opracowało projekty adaptacji dostosowujących konstrukcję nośną i deskowania urządzenia do odmiennych geometrii ustrojów nośnych. Dodatkowo konieczne było opracowanie procedur i programów przejazdu. Wykonawca: SKANSKA S.A. PERI Oddział Katowice Dopasowanie urządzenia formującego do 7% nachylenia poprzecznego płyty pomostowej wymagało tylko nieznacznych modyfikacji konstrukcji, po których dobrze wywiązało się z powierzonego zadania. 9

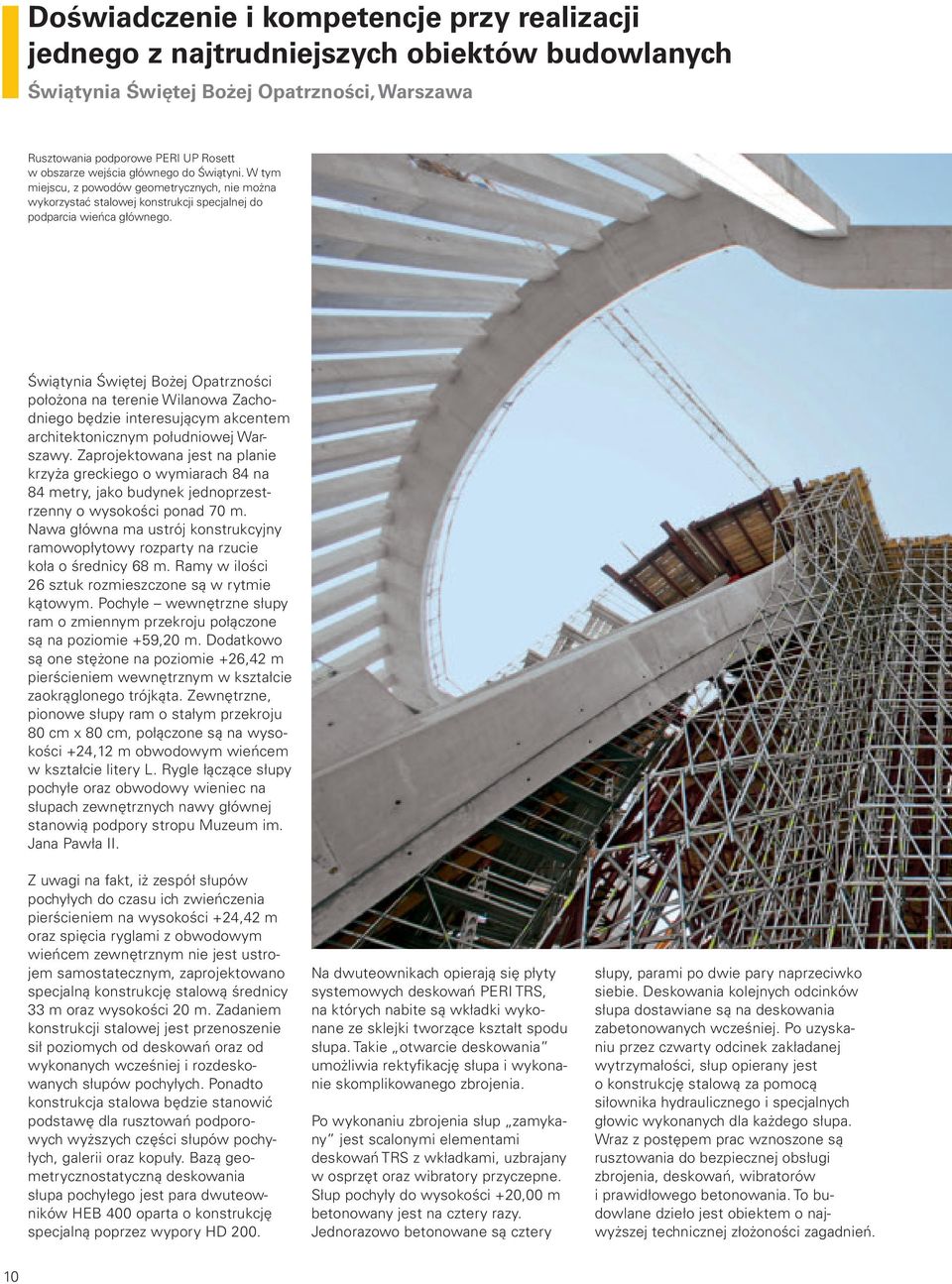

10 Doświadczenie i kompetencje przy realizacji jednego z najtrudniejszych obiektów budowlanych Świątynia Świętej Bożej Opatrzności, Warszawa Rusztowania podporowe PERI UP Rosett w obszarze wejścia głównego do Świątyni. W tym miejscu, z powodów geometrycznych, nie można wykorzystać stalowej konstrukcji specjalnej do podparcia wieńca głównego. Świątynia Świętej Bożej Opatrzności położona na terenie Wilanowa Zachodniego będzie interesującym akcentem architektonicznym południowej Warszawy. Zaprojektowana jest na planie krzyża greckiego o wymiarach 84 na 84 metry, jako budynek jednoprzestrzenny o wysokości ponad 70 m. Nawa główna ma ustrój konstrukcyjny ramowopłytowy rozparty na rzucie koła o średnicy 68 m. Ramy w ilości 26 sztuk rozmieszczone są w rytmie kątowym. Pochyłe wewnętrzne słupy ram o zmiennym przekroju połączone są na poziomie +59,20 m. Dodatkowo są one stężone na poziomie +26,42 m pierścieniem wewnętrznym w kształcie zaokrąglonego trójkąta. Zewnętrzne, pionowe słupy ram o stałym przekroju 80 cm x 80 cm, połączone są na wysokości +24,12 m obwodowym wieńcem w kształcie litery L. Rygle łączące słupy pochyłe oraz obwodowy wieniec na słupach zewnętrznych nawy głównej stanowią podpory stropu Muzeum im. Jana Pawła II. Z uwagi na fakt, iż zespół słupów pochyłych do czasu ich zwieńczenia pierścieniem na wysokości +24,42 m oraz spięcia ryglami z obwodowym wieńcem zewnętrznym nie jest ustrojem samostatecznym, zaprojektowano specjalną konstrukcję stalową średnicy 33 m oraz wysokości 20 m. Zadaniem konstrukcji stalowej jest przenoszenie sił poziomych od deskowań oraz od wykonanych wcześniej i rozdeskowanych słupów pochyłych. Ponadto konstrukcja stalowa będzie stanowić podstawę dla rusztowań podporowych wyższych części słupów pochyłych, galerii oraz kopuły. Bazą geometrycznostatyczną deskowania słupa pochyłego jest para dwuteowników HEB 400 oparta o konstrukcję specjalną poprzez wypory HD 200. Na dwuteownikach opierają się płyty systemowych deskowań PERI TRS, na których nabite są wkładki wykonane ze sklejki tworzące kształt spodu słupa. Takie otwarcie deskowania umożliwia rektyfikację słupa i wykonanie skomplikowanego zbrojenia. Po wykonaniu zbrojenia słup zamykany jest scalonymi elementami deskowań TRS z wkładkami, uzbrajany w osprzęt oraz wibratory przyczepne. Słup pochyły do wysokości +20,00 m betonowany jest na cztery razy. Jednorazowo betonowane są cztery słupy, parami po dwie pary naprzeciwko siebie. Deskowania kolejnych odcinków słupa dostawiane są na deskowania zabetonowanych wcześniej. Po uzyskaniu przez czwarty odcinek zakładanej wytrzymałości, słup opierany jest o konstrukcję stalową za pomocą siłownika hydraulicznego i specjalnych głowic wykonanych dla każdego słupa. Wraz z postępem prac wznoszone są rusztowania do bezpiecznej obsługi zbrojenia, deskowań, wibratorów i prawidłowego betonowania. To budowlane dzieło jest obiektem o najwyższej technicznej złożoności zagadnień. 10

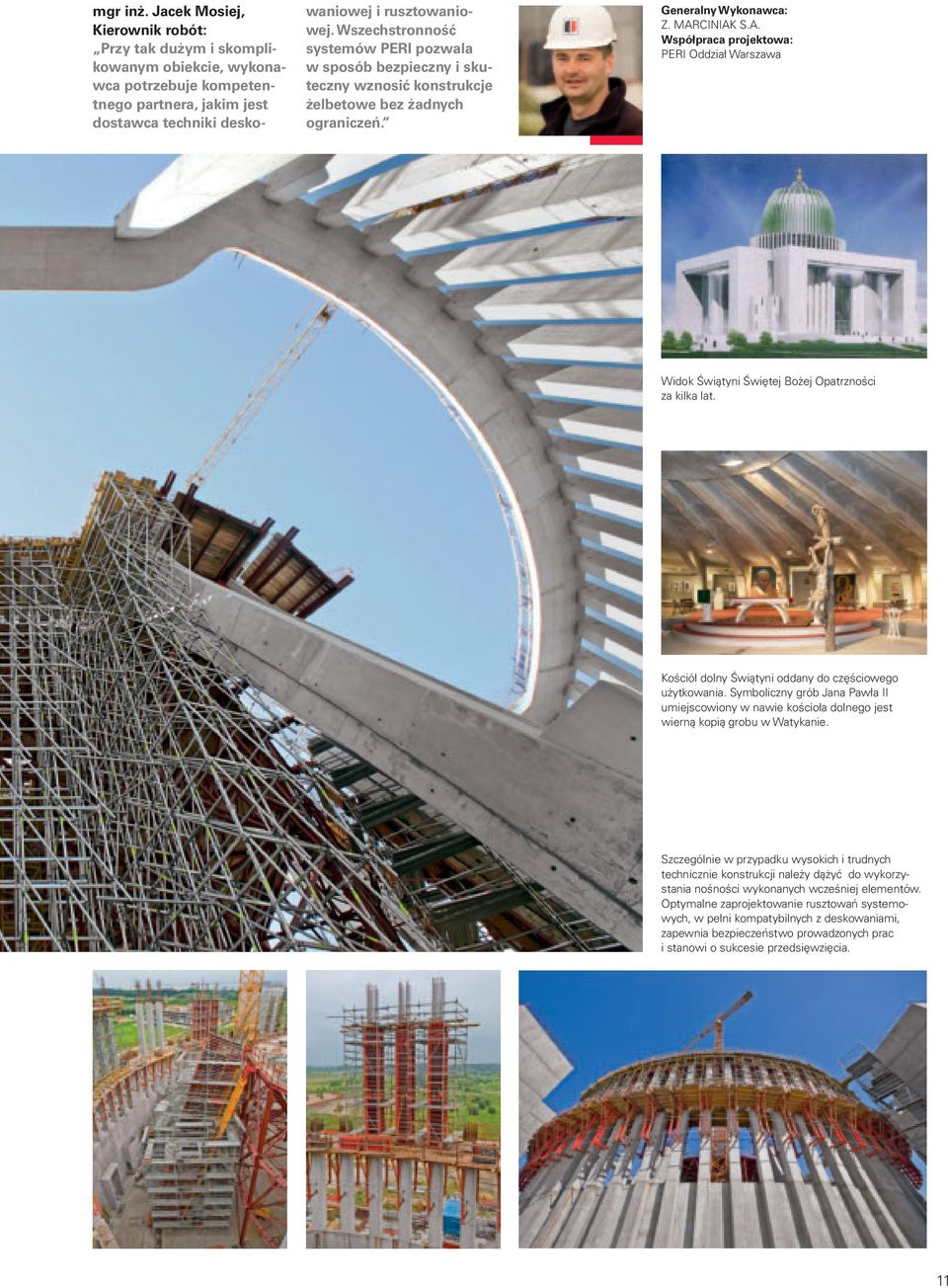

11 mgr inż. Jacek Mosiej, Kierownik robót: Przy tak dużym i skomplikowanym obiekcie, wykonawca potrzebuje kompetentnego partnera, jakim jest dostawca techniki desko- waniowej i rusztowaniowej. Wszechstronność systemów PERI pozwala w sposób bezpieczny i skuteczny wznosić konstrukcje żelbetowe bez żadnych ograniczeń. Generalny Wykonawca: Z. MARCINIAK S.A. PERI Oddział Warszawa Widok Świątyni Świętej Bożej Opatrzności za kilka lat. Kościół dolny Świątyni oddany do częściowego użytkowania. Symboliczny grób Jana Pawła II umiejscowiony w nawie kościoła dolnego jest wierną kopią grobu w Watykanie. Szczególnie w przypadku wysokich i trudnych technicznie konstrukcji należy dążyć do wykorzystania nośności wykonanych wcześniej elementów. Optymalne zaprojektowanie rusztowań systemowych, w pełni kompatybilnych z deskowaniami, zapewnia bezpieczeństwo prowadzonych prac i stanowi o sukcesie przedsięwzięcia. 11

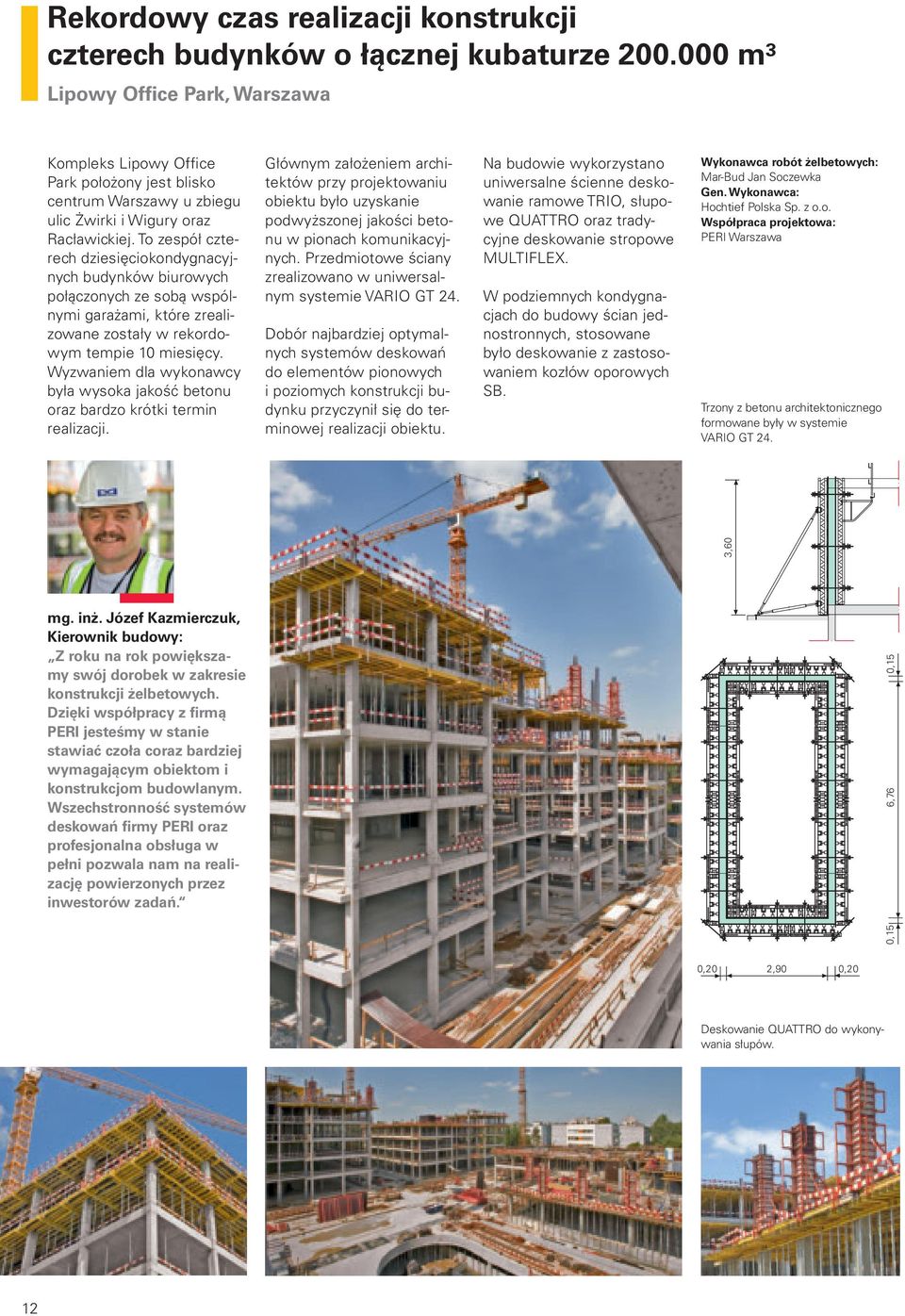

12 Rekordowy czas realizacji konstrukcji czterech budynków o łącznej kubaturze m³ Lipowy Office Park, Warszawa Kompleks Lipowy Office Park położony jest blisko centrum Warszawy u zbiegu ulic Żwirki i Wigury oraz Racławickiej. To zespół czterech dziesięciokondygnacyjnych budynków biurowych połączonych ze sobą wspólnymi garażami, które zrealizowane zostały w rekordowym tempie 10 miesięcy. Wyzwaniem dla wykonawcy była wysoka jakość betonu oraz bardzo krótki termin realizacji. Głównym założeniem architektów przy projektowaniu obiektu było uzyskanie podwyższonej jakości betonu w pionach komunikacyjnych. Przedmiotowe ściany zrealizowano w uniwersalnym systemie VARIO GT 24. Dobór najbardziej optymalnych systemów deskowań do elementów pionowych i poziomych konstrukcji budynku przyczynił się do terminowej realizacji obiektu. Na budowie wykorzystano uniwersalne ścienne deskowanie ramowe TRIO, słupowe QUATTRO oraz tradycyjne deskowanie stropowe MULTIFLEX. W podziemnych kondygnacjach do budowy ścian jednostronnych, stosowane było deskowanie z zastosowaniem kozłów oporowych SB. Wykonawca robót żelbetowych: Mar-Bud Jan Soczewka Gen. Wykonawca: Hochtief Polska Sp. z o.o. PERI Warszawa Trzony z betonu architektonicznego formowane były w systemie VARIO GT 24. 3,60 mg. inż. Józef Kazmierczuk, Kierownik budowy: Z roku na rok powiększamy swój dorobek w zakresie konstrukcji żelbetowych. Dzięki współpracy z firmą PERI jesteśmy w stanie stawiać czoła coraz bardziej wymagającym obiektom i konstrukcjom budowlanym. Wszechstronność systemów deskowań firmy PERI oraz profesjonalna obsługa w pełni pozwala nam na realizację powierzonych przez inwestorów zadań. 0,15 0,15 6,76 0,20 2,90 0,20 Deskowanie QUATTRO do wykonywania słupów. 12

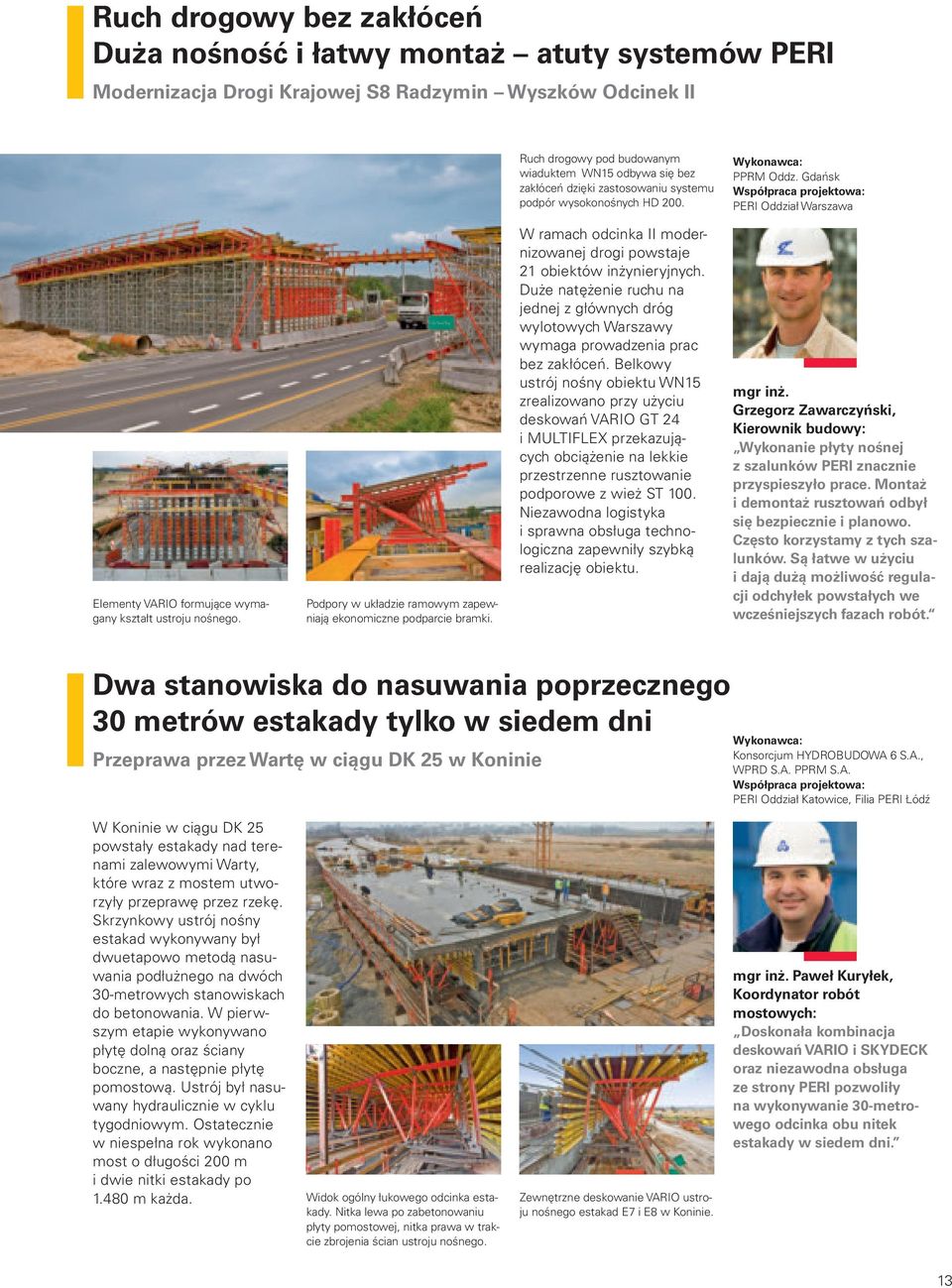

13 Ruch drogowy bez zakłóceń Duża nośność i łatwy montaż atuty systemów PERI Modernizacja Drogi Krajowej S8 Radzymin Wyszków Odcinek II Ruch drogowy pod budowanym wiaduktem WN15 odbywa się bez zakłóceń dzięki zastosowaniu systemu podpór wysokonośnych HD 200. Wykonawca: PPRM Oddz. Gdańsk PERI Oddział Warszawa Elementy VARIO formujące wymagany kształt ustroju nośnego. Podpory w układzie ramowym zapewniają ekonomiczne podparcie bramki. W ramach odcinka II modernizowanej drogi powstaje 21 obiektów inżynieryjnych. Duże natężenie ruchu na jednej z głównych dróg wylotowych Warszawy wymaga prowadzenia prac bez zakłóceń. Belkowy ustrój nośny obiektu WN15 zrealizowano przy użyciu deskowań VARIO GT 24 i MULTIFLEX przekazujących obciążenie na lekkie przestrzenne rusztowanie podporowe z wież ST 100. Niezawodna logistyka i sprawna obsługa technologiczna zapewniły szybką realizację obiektu. mgr inż. Grzegorz Zawarczyński, Kierownik budowy: Wykonanie płyty nośnej z szalunków PERI znacznie przyspieszyło prace. Montaż i demontaż rusztowań odbył się bezpiecznie i planowo. Często korzystamy z tych szalunków. Są łatwe w użyciu i dają dużą możliwość regulacji odchyłek powstałych we wcześniejszych fazach robót. Dwa stanowiska do nasuwania poprzecznego 30 metrów estakady tylko w siedem dni Przeprawa przez Wartę w ciągu DK 25 w Koninie Wykonawca: Konsorcjum HYDROBUDOWA 6 S.A., WPRD S.A. PPRM S.A. PERI Oddział Katowice, Filia PERI Łódź W Koninie w ciągu DK 25 powstały estakady nad terenami zalewowymi Warty, które wraz z mostem utworzyły przeprawę przez rzekę. Skrzynkowy ustrój nośny estakad wykonywany był dwuetapowo metodą nasuwania podłużnego na dwóch 30-metrowych stanowiskach do betonowania. W pierwszym etapie wykonywano płytę dolną oraz ściany boczne, a następnie płytę pomostową. Ustrój był nasuwany hydraulicznie w cyklu tygodniowym. Ostatecznie w niespełna rok wykonano most o długości 200 m i dwie nitki estakady po m każda. Widok ogólny łukowego odcinka estakady. Nitka lewa po zabetonowaniu płyty pomostowej, nitka prawa w trakcie zbrojenia ścian ustroju nośnego. Zewnętrzne deskowanie VARIO ustroju nośnego estakad E7 i E8 w Koninie. mgr inż. Paweł Kuryłek, Koordynator robót mostowych: Doskonała kombinacja deskowań VARIO i SKYDECK oraz niezawodna obsługa ze strony PERI pozwoliły na wykonywanie 30-metrowego odcinka obu nitek estakady w siedem dni. 13

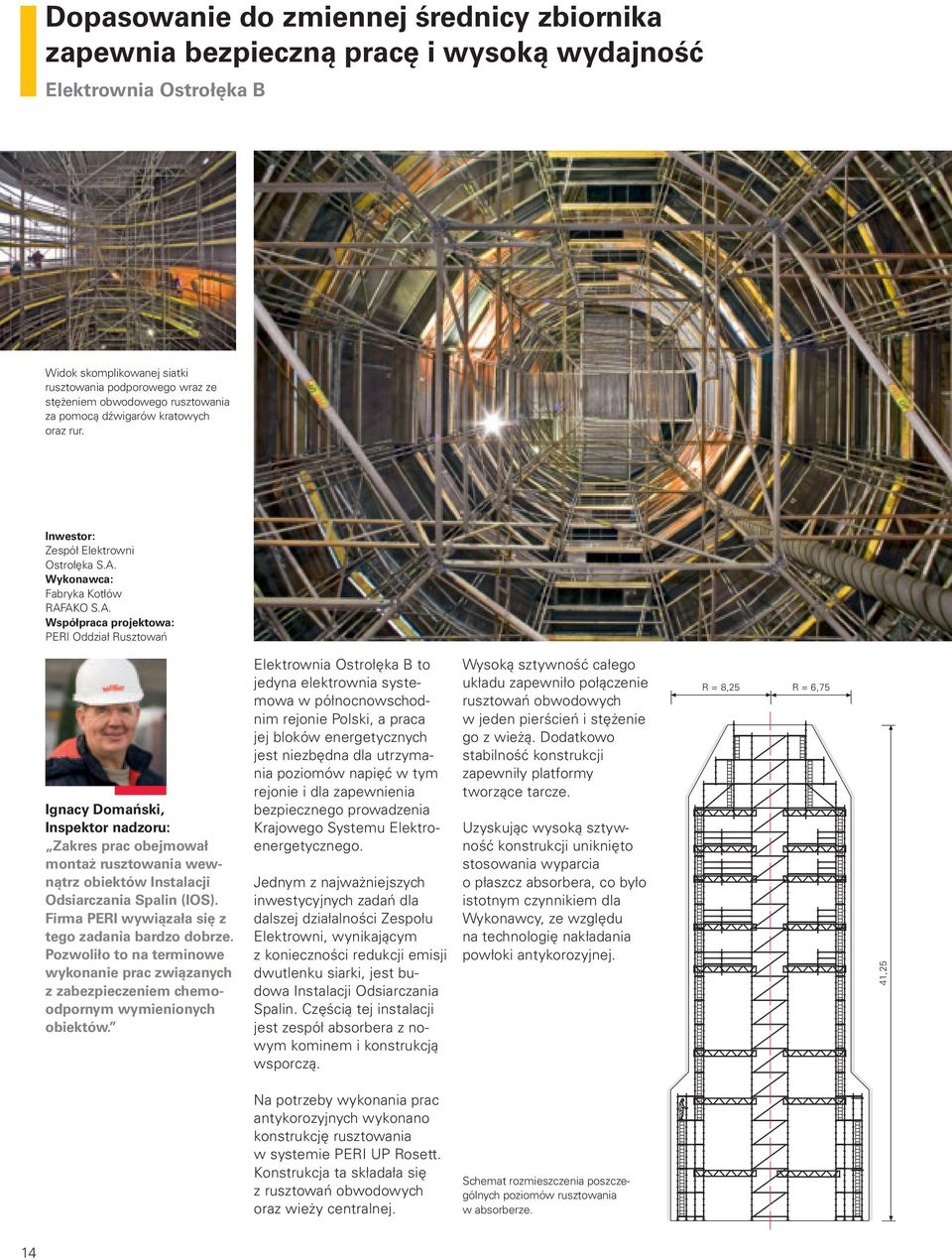

14 Dopasowanie do zmiennej średnicy zbiornika zapewnia bezpieczną pracę i wysoką wydajność Elektrownia Ostrołęka B Widok skomplikowanej siatki rusztowania podporowego wraz ze stężeniem obwodowego rusztowania za pomocą dźwigarów kratowych oraz rur. Inwestor: Zespół Elektrowni Ostrołęka S.A. Wykonawca: Fabryka Kotłów RAFAKO S.A. PERI Oddział Rusztowań Ignacy Domański, Inspektor nadzoru: Zakres prac obejmował montaż rusztowania wewnątrz obiektów Instalacji Odsiarczania Spalin (IOS). Firma PERI wywiązała się z tego zadania bardzo dobrze. Pozwoliło to na terminowe wykonanie prac związanych z zabezpieczeniem chemoodpornym wymienionych obiektów. Elektrownia Ostrołęka B to jedyna elektrownia systemowa w północnowschodnim rejonie Polski, a praca jej bloków energetycznych jest niezbędna dla utrzymania poziomów napięć w tym rejonie i dla zapewnienia bezpiecznego prowadzenia Krajowego Systemu Elektroenergetycznego. Jednym z najważniejszych inwestycyjnych zadań dla dalszej działalności Zespołu Elektrowni, wynikającym z konieczności redukcji emisji dwutlenku siarki, jest budowa Instalacji Odsiarczania Spalin. Częścią tej instalacji jest zespół absorbera z nowym kominem i konstrukcją wsporczą. Wysoką sztywność całego układu zapewniło połączenie rusztowań obwodowych w jeden pierścień i stężenie go z wieżą. Dodatkowo stabilność konstrukcji zapewniły platformy tworzące tarcze. Uzyskując wysoką sztywność konstrukcji uniknięto stosowania wyparcia o płaszcz absorbera, co było istotnym czynnikiem dla Wykonawcy, ze względu na technologię nakładania powłoki antykorozyjnej. R = 8,25 R = 6,75 41,25 Na potrzeby wykonania prac antykorozyjnych wykonano konstrukcję rusztowania w systemie PERI UP Rosett. Konstrukcja ta składała się z rusztowań obwodowych oraz wieży centralnej. Schemat rozmieszczenia poszczególnych poziomów rusztowania w absorberze. 14

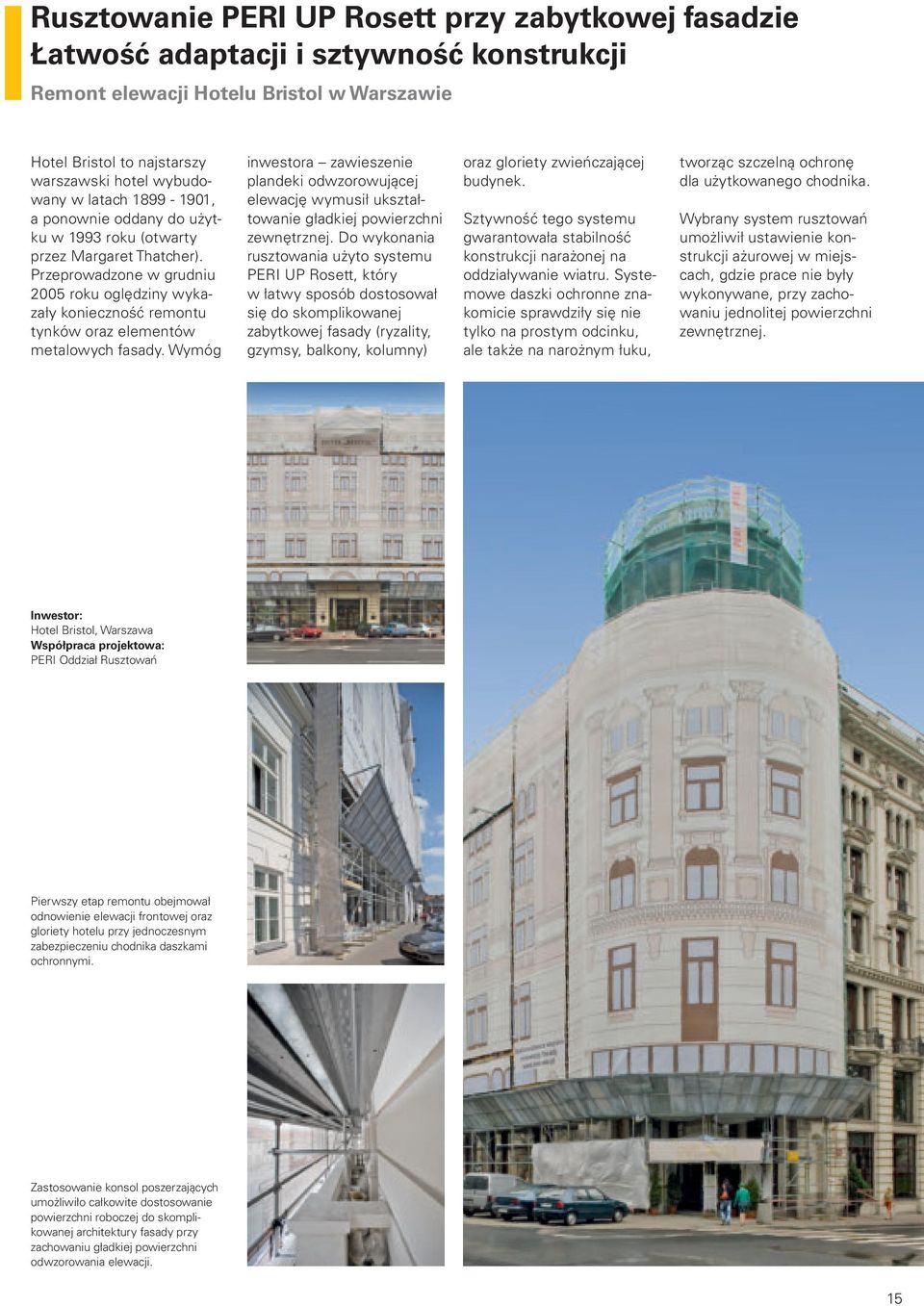

15 Rusztowanie PERI UP Rosett przy zabytkowej fasadzie Łatwość adaptacji i sztywność konstrukcji Remont elewacji Hotelu Bristol w Warszawie Hotel Bristol to najstarszy warszawski hotel wybudowany w latach , a ponownie oddany do użytku w 1993 roku (otwarty przez Margaret Thatcher). Przeprowadzone w grudniu 2005 roku oględziny wykazały konieczność remontu tynków oraz elementów metalowych fasady. Wymóg inwestora zawieszenie plandeki odwzorowującej elewację wymusił ukształtowanie gładkiej powierzchni zewnętrznej. Do wykonania rusztowania użyto systemu PERI UP Rosett, który w łatwy sposób dostosował się do skomplikowanej zabytkowej fasady (ryzality, gzymsy, balkony, kolumny) oraz gloriety zwieńczającej budynek. Sztywność tego systemu gwarantowała stabilność konstrukcji narażonej na oddziaływanie wiatru. Systemowe daszki ochronne znakomicie sprawdziły się nie tylko na prostym odcinku, ale także na narożnym łuku, tworząc szczelną ochronę dla użytkowanego chodnika. Wybrany system rusztowań umożliwił ustawienie konstrukcji ażurowej w miejscach, gdzie prace nie były wykonywane, przy zachowaniu jednolitej powierzchni zewnętrznej. Inwestor: Hotel Bristol, Warszawa PERI Oddział Rusztowań Pierwszy etap remontu obejmował odnowienie elewacji frontowej oraz gloriety hotelu przy jednoczesnym zabezpieczeniu chodnika daszkami ochronnymi. Zastosowanie konsol poszerzających umożliwiło całkowite dostosowanie powierzchni roboczej do skomplikowanej architektury fasady przy zachowaniu gładkiej powierzchni odwzorowania elewacji. 15

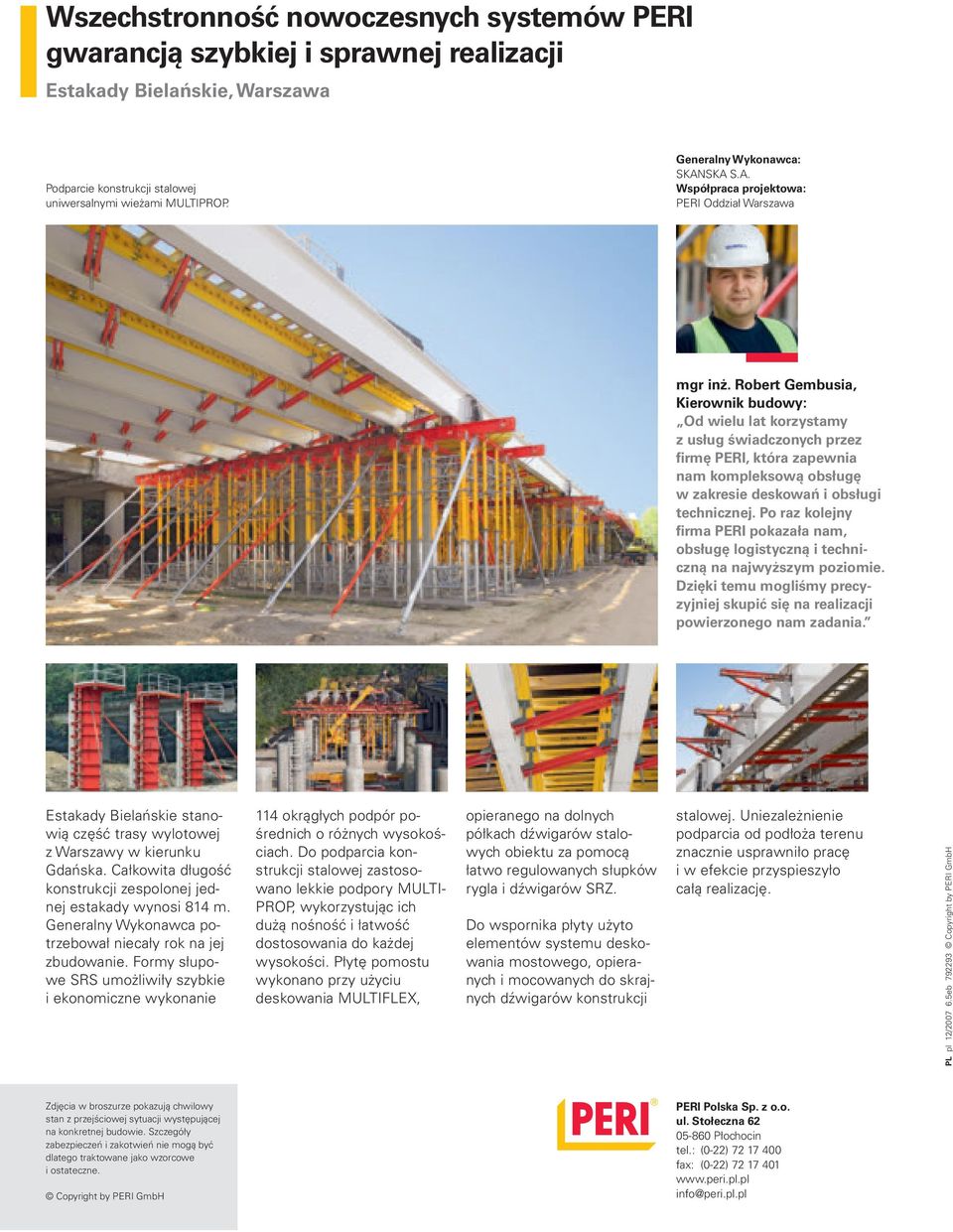

16 Wszechstronność nowoczesnych systemów PERI gwarancją szybkiej i sprawnej realizacji Estakady Bielańskie, Warszawa Podparcie konstrukcji stalowej uniwersalnymi wieżami MULTIPROP. Generalny Wykonawca: SKANSKA S.A. PERI Oddział Warszawa mgr inż. Robert Gembusia, Kierownik budowy: Od wielu lat korzystamy z usług świadczonych przez firmę PERI, która zapewnia nam kompleksową obsługę w zakresie deskowań i obsługi technicznej. Po raz kolejny firma PERI pokazała nam, obsługę logistyczną i techniczną na najwyższym poziomie. Dzięki temu mogliśmy precyzyjniej skupić się na realizacji powierzonego nam zadania. Estakady Bielańskie stanowią część trasy wylotowej z Warszawy w kierunku Gdańska. Całkowita długość konstrukcji zespolonej jednej estakady wynosi 814 m. Generalny Wykonawca potrzebował niecały rok na jej zbudowanie. Formy słupowe SRS umożliwiły szybkie i ekonomiczne wykonanie 114 okrągłych podpór pośrednich o różnych wysokościach. Do podparcia konstrukcji stalowej zastosowano lekkie podpory MULTI- PROP, wykorzystując ich dużą nośność i łatwość dostosowania do każdej wysokości. Płytę pomostu wykonano przy użyciu deskowania MULTIFLEX, opieranego na dolnych półkach dźwigarów stalowych obiektu za pomocą łatwo regulowanych słupków rygla i dźwigarów SRZ. Do wspornika płyty użyto elementów systemu deskowania mostowego, opieranych i mocowanych do skrajnych dźwigarów konstrukcji stalowej. Uniezależnienie podparcia od podłoża terenu znacznie usprawniło pracę i w efekcie przyspieszyło całą realizację. PL pl 12/ eb Copyright by PERI GmbH Zdjęcia w broszurze pokazują chwilowy stan z przejściowej sytuacji występującej na konkretnej budowie. Szczegóły zabezpieczeń i zakotwień nie mogą być dlatego traktowane jako wzorcowe i ostateczne. Copyright by PERI GmbH PERI Polska Sp. z o.o. ul. Stołeczna Płochocin tel.: (0-22) fax: (0-22) info@peri.pl.pl
