1 Rozwiązania dla każdej geometrii Konwencjonalne systemy wznoszące to konstrukcje wsporcze deskowań stosowane wówczas, gdy wysokość ściany nie pozwala na wykonanie jej w jednym takcie.

KONWENCJONALNE systemy wznoszące KONSOLE WZNOSZĄCE DWUSTRONNE Konstrukcję wykonuje się w kilku taktach, wznosząc system deskowania i konsole za pomocą żurawia.

Konsole można stosować zarówno w budownictwie kubaturowym jak i inżynieryjnym Zalety systemu Możliwość stosowania z różnymi systemami deskowań ULMA Construcción, zarówno modułowymi jak i

2 KONWENCJONALNE systemy wznoszące KONSOLE WZNOSZĄCE DWUSTRONNE Konstrukcję wykonuje się w kilku taktach, wznosząc system deskowania i konsole za pomocą żurawia. Konsole kotwi się uprzednio do konstrukcji za pomocą stożków i krążków wspornika. Konsole można stosować zarówno w budownictwie kubaturowym jak i inżynieryjnym Zalety systemu Możliwość stosowania z różnymi systemami deskowań ULMA Construcción, zarówno modułowymi jak i indywidualnymi. Zespoły konsol i płyt deskowań w celu wykonania kolejnego taktu wznosi się jednocześnie za pomocą żurawia. System dopasowuje się do każdej formy geometrycznej, w tym ścian prostych, nachylonych i okrągłych. System pozwala na tworzenie pomostów roboczych na różnych poziomach, zapewniając bezpieczeństwo na pomostach oraz bezpieczną komunikację pomiędzy pomostami za pomocą drabin. Możliwość tworzenia otworów w ścianach. Wszystkie konsole posiadają miejsca do montażu barierek, podpór pionujących i innych akcesoriów. Możliwe jest cofanie deskowania za pomocą wózka i prowadnicy, zgodnie z wymaganiami budowy. Dopasowanie i ustawienie deskowania wykonuje się za pomocą stóp poziomujących i podpór pionujących. Konsole kotwi się do ściany za pomocą stożków i krążków wspornika.

KONSOLA BF-0 - Lekka konsola wznosząca Zastosowanie: budownictwo kubaturowe.

Kotwienie do ściany za pomocą: AWF, DW. Cofanie w celu odsunięcia płyty deskowania.

odzyskiwania stożków System do rozdeskowania Żagiel Kotwa KONSOLA CM-0 - Prosta konsola wznosząca

Powierzchnia deskowania do m na zespół konsol. Kotwienie do ściany za pomocą: AWF, DW.

3 KONSOLA BF-0 - Lekka konsola wznosząca Zastosowanie: budownictwo kubaturowe. Szerokość pomostu: 0 cm. Powierzchnia deskowania do 0 m na zespół konsol. Kotwienie do ściany za pomocą: AWF, DW. Cofanie w celu odsunięcia płyty deskowania. Konsole BF-0 z deskowaniem ORMA Konsola BF-0 Pomost główny Pomost do betonowania Pomost do odzyskiwania stożków System do rozdeskowania Żagiel Kotwa KONSOLA CM-0 - Prosta konsola wznosząca ze zintegrowanym systemem cofania Zastosowanie: budownictwo kubaturowe. Szerokość pomostu: 0 cm. Powierzchnia deskowania do m na zespół konsol. Kotwienie do ściany za pomocą: AWF, DW. Cofanie: 0 cm z zastosowaniem wózka i prowadnicy. Konsola CM-0 z deskowaniem modułowym ORMA Konsola CM-0 Pomost główny Pomost do betonowania Pomost od odzyskiwania stożków System cofania Kotwa

KONWENCJONALNE systemy wznoszące KONSOLA CR-0 - Konsola wznosząca do deskowań o dużej powierzchni Konsola CR-0 Pomost główny

0 Pomost do betonowania Pomost pośredni Pomost od odzyskiwania stożków Powierzchnia deskowania do m na System cofania zespół konsol.

Cofanie: 0 cm z zastosowaniem wózka i prowadnicy lub cm za pomocą systemu podstawy masztu.

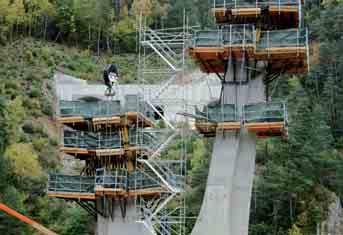

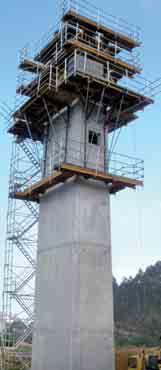

4 KONWENCJONALNE systemy wznoszące KONSOLA CR-0 - Konsola wznosząca do deskowań o dużej powierzchni Konsola CR-0 Pomost główny Zastosowanie: budownictwo inżynieryjne i kubaturowe niemieszkaniowe. Szerokość pomostu: 0 cm. 0 Pomost do betonowania Pomost pośredni Pomost od odzyskiwania stożków Powierzchnia deskowania do m na System cofania zespół konsol. Kotwienie do ściany za pomocą: DW0 (możliwe zastosowanie DW). Cofanie: 0 cm z zastosowaniem wózka i prowadnicy lub cm za pomocą systemu podstawy masztu. 0 Żagiel Kotwa Detal regulacji na wysokości deskowania za pomocą trzpienia dolnego, bez konieczności luzowania ściągów pomiędzy deskowaniem i masztem. Konsole CR-0 podczas realizacji filara, z pomostem do betonowania, pośrednim, głównym i do odzyskiwania stożków. Komunikację zapewnia drabina rusztowania BRIO.

KONSOLE MK - Elastyczne konsole do każdego rozwiązania wznoszącego Konsole MK składają się z dźwigarów MK o standardowej długości i własnych akcesoriów oraz elementów systemu MK.

Konsole MK można dostosować do każdej geometrii a nawet ścian nachylonych i okrągłych.

5 KONSOLE MK - Elastyczne konsole do każdego rozwiązania wznoszącego Konsole MK składają się z dźwigarów MK o standardowej długości i własnych akcesoriów oraz elementów systemu MK. Zastosowanie standardowych dźwigarów MK zapewnia dużą elastyczność przy niewielkiej ilości zastosowanych elementów. Konsole MK można dostosować do każdej geometrii a nawet ścian nachylonych i okrągłych. Ponieważ konsole MK składają się z oddzielnych dźwigarów połączonych śrubami i są w związku z tym całkowicie demontowane, zajmują niewiele miejsca podczas transportu. Możemy wyróżnić dwa typy standardowych konfiguracji konsol MK: KONSOLA BMK-0 Zastosowanie: budownictwo inżynieryjne i kubaturowe niemieszkaniowe. Szerokość pomostu: 0 cm. Powierzchnia deskowania do m na zespół konsol. Kotwienie do ściany za pomocą: DW, DW0. Cofanie: 0 cm z zastosowaniem wózka i prowadnicy, lub od cm do cm za pomocą systemu podstawy masztu. Konsola odpowiednia do realizacji ścian nachylonych. Konsola BMK Pomost główny Pomost do betonowania KONSOLA BMK-0 Zastosowanie: budownictwo inżynieryjne i kubaturowe. Szerokość pomostu: 0 cm. Powierzchnia deskowania do m na zespół konsol. Kotwienie do ściany za pomocą: DW, DW0. Cofanie od cm do cm za pomocą systemu podstawy żagla. Konsola odpowiednia do realizacji ścian nachylonych. Pomost od odzyskiwania stożków System cofania Żagiel Kotwa

KONWENCJONALNE systemy wznoszące KONSOLE WZNOSZĄCE JEDNOSTRONNE Ten typ konsol stosuje się do wykonywania ścian jednostronnych, zarówno prostych jaki i nachylonych, przede

Konsole te, stosowane bez ściągów, są przygotowane do przenoszenia wielkich obciążeń wywołanych przez parcie betonu.

Podobnie jak konsole dwustronne, można je wznosić wraz pomostami roboczymi i deskowaniem w celu zabetonowania ścian kolejnego taktu.

6 KONWENCJONALNE systemy wznoszące KONSOLE WZNOSZĄCE JEDNOSTRONNE Ten typ konsol stosuje się do wykonywania ścian jednostronnych, zarówno prostych jaki i nachylonych, przede wszystkim zapór, a także kanałów, śluz, chłodni kominowych, zbiorników i tuneli. Konsole te, stosowane bez ściągów, są przygotowane do przenoszenia wielkich obciążeń wywołanych przez parcie betonu. Składają się z zespawanych ze sobą profili i rur o dużej wytrzymałości, oraz akcesoriów systemu MK. Podobnie jak konsole dwustronne, można je wznosić wraz pomostami roboczymi i deskowaniem w celu zabetonowania ścian kolejnego taktu. Pozwalają na wykonanie ścian o dużym nachyleniu, utrzymując zawsze pomosty robocze w poziomie, co pozwala na bezpieczne wykonywanie prac. Istnieją dwie konfiguracje konsol wznoszących jednostronnych: konsola stała SBF- oraz konsola ruchoma SBM-0 ze zintegrowanym systemem cofania: KONSOLA SBF- Zastosowanie: budownictwo inżynieryjne, zwłaszcza zapory i kubaturowe niemieszkaniowe. Szerokość pomostu: cm. Kotwienie do ściany za pomocą: DW. Cofanie w celu odsunięcia płyty deskowania.

KONSOLA SBM-0 Zastosowanie: budownictwo inżynieryjne i kubaturowe niemieszkaniowe. Szerokość pomostu: 0 cm. Kotwienie do ściany za pomocą: DW. Cofanie: cm za pomocą wózka i prowadnic.

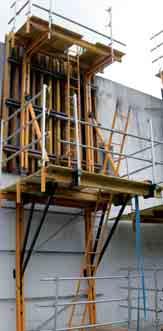

7 KONSOLA SBM-0 Zastosowanie: budownictwo inżynieryjne i kubaturowe niemieszkaniowe. Szerokość pomostu: 0 cm. Kotwienie do ściany za pomocą: DW. Cofanie: cm za pomocą wózka i prowadnic. Możliwość zastosowania standardowych dźwigarów jako żagla. Konsola Pomost główny System do rozdeskowania Żagiel Zastosowanie na ścianie jednostronnej nachylonej z pomostami roboczymi poziomymi Zastosowanie jednostronne na ścianie prostej POMOSTY WEWNĘTRZNE KSP - Podparcie deskowań w szachtach windowych Zalety systemu Szachty windowe czy puste filary, oraz inne otwory do betonowania rozwiązuje się za pomocą pomostów wewnętrznych KSP, stosując je zazwyczaj z konwencjonalnymi konsolami wznoszącymi po zewnętrznej stronie ścian. Pomosty KSP tworzy się z elementów standardowych i modułowych, tj. głównie dźwigarów i belek drewnianych, których asortyment zapewnia rozwiązania dla wszystkich wymiarów. Elastyczność głowicy zapadkowej pozwala na dopasowanie jej do każdego dźwigara i do różnych długości. Łatwość regulacji poszczególnych typów deskowania. W zależności od rodzaju kotwienia do ściany rozróżniamy dwa rozwiązania: Głowica zapadkowa z gniazdem podporowym: stosowana najczęściej w budownictwie inżynieryjnym do rozwiązań pustych filarów i ścian. Głowicę opiera się na otworze powstałym w ścianie na gnieździe podporowym. Podparcie składane ze wspornikiem: stosowane głównie w budownictwie kubaturowym do ścian wewnętrznych wykonywanych w technologii betonu architektonicznego. W tym przypadku nie jest wymagany otwór w ścianie a wspornik opiera się na podparciu składanym, które mocuje się do ściany za pomocą stożka DW.

KONWENCJONALNE systemy wznoszące POMOSTY ROBOCZE OBWODOWE - Stabilne i bezpieczne powierzchnie do prac na wysokości Pomosty robocze obwodowe to powierzchnie stworzone do pracy na obwodzie budynków,

przy naprawach wykonanych ścian. Wznoszenie pomostów i deskowania odbywa się niezależnie. KONSOLA ORMA Zastosowanie: budownictwo kubaturowe. Szerokość pomostu: 0 cm.

8 KONWENCJONALNE systemy wznoszące POMOSTY ROBOCZE OBWODOWE - Stabilne i bezpieczne powierzchnie do prac na wysokości Pomosty robocze obwodowe to powierzchnie stworzone do pracy na obwodzie budynków, które przenosi się z jednej kondygnacji na drugą w miarę powstawania kolejnych pięter. Stosuje się je jako podparcie do deskowania oraz do wykonywania późniejszych prac np. przy naprawach wykonanych ścian. Wznoszenie pomostów i deskowania odbywa się niezależnie. KONSOLA ORMA Zastosowanie: budownictwo kubaturowe. Szerokość pomostu: 0 cm. Maksymalna wysokość deskowania:, m. Nośność klasa (, kn/m ) zgodnie z normą EN-. Kotwienie do ściany za pomocą stożka: AWF, DW. POMOST OBWODOWY BF-0 Pomosty BF-0 pozwalają na bezpieczne wykonywanie prac na wysokości, gdyż zawierają wszystkie niezbędne elementy bezpieczeństwa. Zastosowanie: budownictwo kubaturowe. Szerokość pomostu: 0 cm. Maksymalna wysokość deskowania:, m. Nośność klasa (, kn/m ) zgodnie z normą EN-. Kotwienie do ściany za pomocą stożka: AWF, DW. Pozwala na wykonanie otworów w ścianach. SYSTEMY KOTWIEŃ - Bezpiecznie podparcie systemów wznoszących System kotwienia stanowią elementy zabetonowane w ścianie. Na kotwach zawieszamy systemy wznoszące podczas realizacji ścian lub przy tworzeniu pomostów roboczych. Możliwe jest odzyskanie większości elementów systemu, aby ponownie je zastosować w kolejnym takcie. Stosuje się następujące kotwy: DW, DW0 i DW. Można także stosować stożek AWF do ścian z betonu architektonicznego. Śruba Krążek wspornika Stożek Ściąg Płytka oporowa E00FCT0 ULMA C y E, S. Coop. Ps. Otadui, - Apdo. 00 OÑATI (Guipúzcoa) HISZPANIA tel.: fax:
