1 Stropy

2 Dane techniczne PASCHAL strop dozwolona grubość stropu zmienna, w zależności od odstępów pomiędzy podporami tolerancje płaskości maks. strzałka ugięcia L/500 zgodnie z DIN Dźwigar (dwuteownik) drewniany H 20 H 20 długości wsporników Płyta 21 mm typ 3S wysokośći 20 cm zul. M=5 kn/m zul. Q=11 kn 245 / 290 / 330 / 360 / 390 / 490 / 600 cm 50 x 200 cm z / bez ochrony krawędzi Głowica widłowa zabezpieczenie przed przechyleniem wsporników H 20 Głowica pośrednia H 20 Podpora nastawna Trójnóg Słupek balustrady Odeskowanie krawędzi stropu dozwolone odstępy konsoli dozwolone odstępy konsoli dla grubości stropu 20 cm dla grubości stropu 30 cm ustalenie podpór pośrednich B/D 25 (N1); B/D 30 (N2); B/D 35 (N3); C/D 40 (G4); C 55 (G7) pomoc do ustawiania podpór budowlanych ubezpieczenie przed upadkiem przy swobodnych krawędziach stropu występ [cm] odstęp [cm] występ [cm] odstęp [cm]

PASCHAL strop Strop PASCHAL jest uniwersalnym deskowaniem stropów, składającym się z trzech głównych elementów: poszycia dźwigara (drewnianego dwuteownika) H 20 podpory nastawnej System ten jest

3 PASCHAL strop Strop PASCHAL jest uniwersalnym deskowaniem stropów, składającym się z trzech głównych elementów: poszycia dźwigara (drewnianego dwuteownika) H 20 podpory nastawnej System ten jest stosowany do różnych grubości stropów, montowane są tylko te części, które ze względu na przeniesienie obciążeń są niezbędne. Jako poszycie deskowania stosowane są płyty drewniane, leżące na dźwigarach H 20 (dźwigary poprzeczne). Te same dźwigary H 20 jako dźwigary główne podtrzymują dźwigary poprzeczne, tak iż w obu kierunkach wykorzystywane są te same elementy H 20. Garaż podziemny, Ofterdingen, firma Heim, Waldorfhäslach, Niemcy Dźwigary główne Dźwigary poprzeczne Dźwigary główne Dźwigary poprzeczne 208

4 Kolejność montażu Dźwigar H 20 Uniwersalność systemu, a więc dopasowanie do różnych wielkości przestrzeni, uzyskujemy dzięki ułożeniu na zakład dźwigarów H 20. Przy tym nie odgrywa żadnej roli, czy dźwigary są stosowane jako dźwigary poprzeczne czy też jako dźwigary główne. Dzięki zakładom możemy uzyskać każdy wymiar w obu kierunkach. W przypadku ukośnie schodzących się ścian, uskoków, wykuszy, okrągłych elementów itd., istnieje możliwość obrócenia dźwigarów poprzecznych i głównych do konstrukcyjnie wymaganego kierunku układania. Dźwigar H Nr zezwolenia: Z Dop. moment zginający: dop. M = 5,0 knm Dopuszczalna siła tnąca: dop. Q = 11,0 kn 209

Przykłady z praktyki Szczególne zalety Stropu PASCHAL: mały asortyment elementów uniwersalne dopasowanie do każdego wymiaru

montażu stropów prefabrykowanych niska cena materiału Z prawej u góry: Głowica widłowa uniemożliwia wywrócenie się dźwigarów H 20

Natomiast do podpór nastawnych pośrednich można stosować głowice pośrednie, na których układa się dźwigary główne.

5 Przykłady z praktyki Szczególne zalety Stropu PASCHAL: mały asortyment elementów uniwersalne dopasowanie do każdego wymiaru optymalne zastosowanie materiału mała waga elementów zawsze ta sama kolejność montażu zastosowanie również jako podparcie przy montażu stropów prefabrykowanych niska cena materiału Z prawej u góry: Głowica widłowa uniemożliwia wywrócenie się dźwigarów H 20 na styku dźwigarów głównych. Natomiast do podpór nastawnych pośrednich można stosować głowice pośrednie, na których układa się dźwigary główne. Garaż hotelowy, Endingen; firma Karl Kläger, Endingen, Niemcy Z prawej u dołu: Rozdeskowanie deskowania stropu poprzez obniżenie podpór nastawnych, wychylenie i wyciągnięcie dźwigarów H 20. Budynek biurowy Freistett; firma Dehn GmbH, Freistett, Niemcy 210

Jednoczesne wykorzystane dźwigarów tak, aby dla szczególnej formy podciągu usztywnić skrzynki i ustabilizować wstępnie

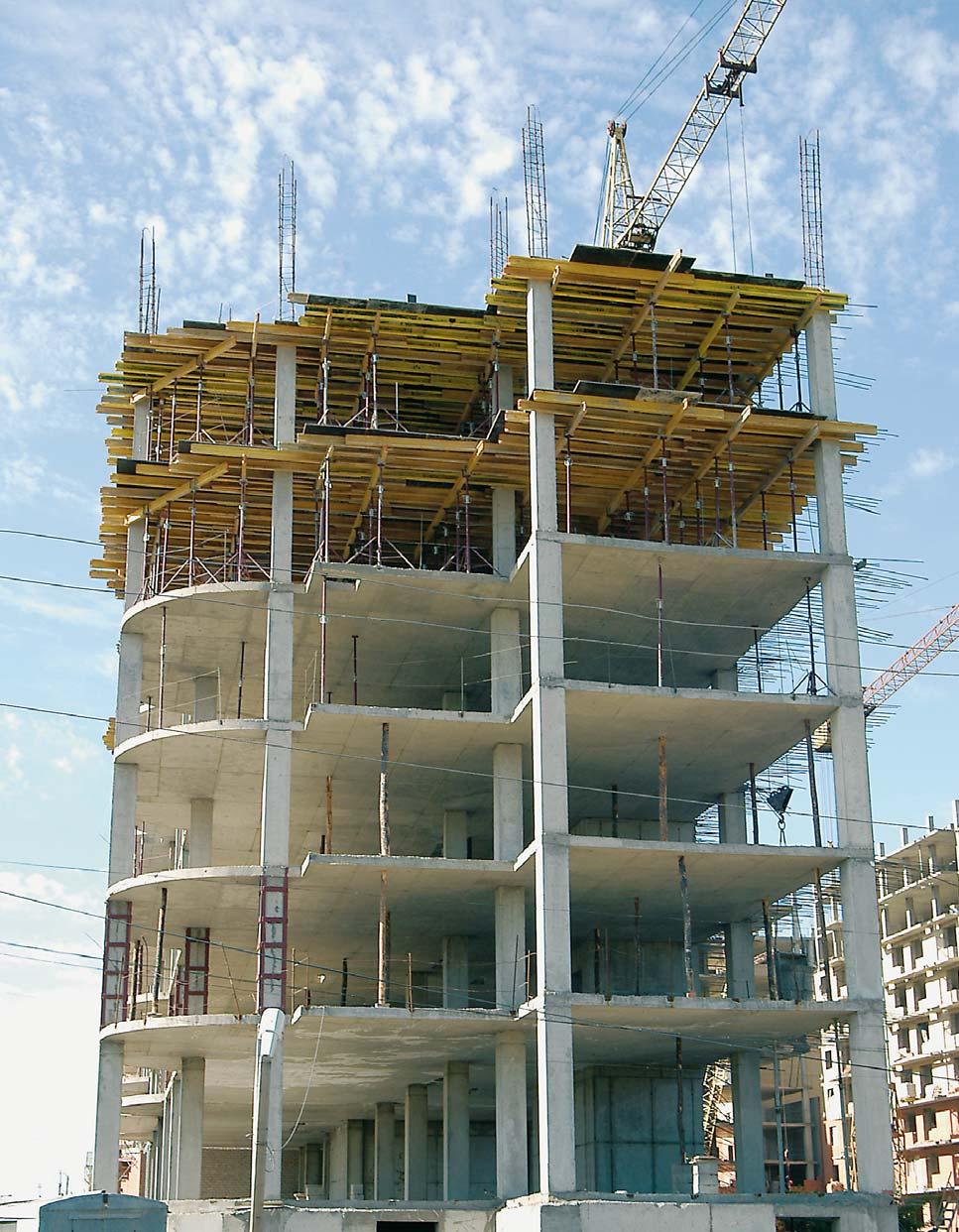

6 Podciągi Rozwiązania dla wykonania podciągów znajdziecie Państwo w rozdziale Deskowania uniwersalne Raster/GE. Bank, Luksemburg; firma HT-Lux, Luksembueg, Luksemburg Z prawej: Dźwigary H 20 jako konstrukcja podporowa podciągów. Jednoczesne wykorzystane dźwigarów tak, aby dla szczególnej formy podciągu usztywnić skrzynki i ustabilizować wstępnie wygięte zbrojenie wychodzące ze słupów. Wielokondygnacyjny budynek mieszkalny, Astana w Kazachstanie; firma Ingenieursystem GmbH, Astana, Kazachstan 211

7 Podpory budowlane - dopuszczalne obciążenia według DIN EN 1065 B/D 25 (N1) B/D 30 (N2) B/D 35 (N3) C/D 40 (G4) C 55 (G7) 1,55-2,50 m 1,70-3,00 m 1,95-3,50 m 2,30-4,00 m 3,10-5,50 m [m] B D B/D B D B/D B 1,60 30,0 20,0 30,0 1,70 30,0 20,0 30,0 30,0 20,0 30,0 1,80 30,0 20,0 30,0 30,0 20,0 30,0 1,90 27,7 20,0 27,7 30,0 20,0 30,0 2,00 25,0 20,0 25,0 30,0 20,0 30,0 30,0 20,0 30,0 2,10 22,7 20,0 22,7 27,2 20,0 27,2 30,0 20,0 30,0 2,20 20,7 20,0 20,7 24,8 20,0 24,8 28,9 20,0 28,9 2,30 18,9 20,0 20,0 22,7 20,0 22,7 26,5 20,0 26,5 35,0 20,0 35,0 2,40 17,4 20,0 20,0 20,8 20,0 20,8 24,3 20,0 24,3 35,0 20,0 35,0 2,50 16,0 20,0 20,0,2 20,0 20,0 22,4 20,0 22,4 35,0 20,0 35,0 2,60 (15,4) 17,8 20,0 20,0 20,7 20,0 20,7 35,0 20,0 35,0 2,70 16,5 20,0 20,0,2 20,0 20,0 32,9 20,0 32,9 2,80 15,3 20,0 20,0 17,9 20,0 20,0 30,6 20,0 30,6 2,90 14,3 20,0 20,0 16,6 20,0 20,0 28,5 20,0 28,5 3,00 13,3 20,0 20,0 15,6 20,0 20,0 26,7 20,0 26,7 3,10 14,6 20,0 20,0 25,0 20,0 25,0 34,3 3,20 13,7 20,0 20,0 23,4 20,0 23,4 32,2 3,30 12,9 20,0 20,0 22,0 20,0 22,0 30,3 3,40 12,1 20,0 20,0 20,8 20,0 20,8 28,5 3,50 11,4 20,0 20,0,6 20,0 20,0 26,9 3,60 18,5 20,0 20,0 25,5 3,70 17,5 20,0 20,0 24,1 3,80 16,6 20,0 20,0 22,9 3,90 15,8 20,0 20,0 21,7 4,00 15,0 20,0 20,0 20,6 4,10 (14,6),6 4,20 18,7 4,30 17,8 4,40 17,0 4,50 16,3 4,60 15,6 4,70 14,9 4,80 14,3 4,90 13,7 5,00 13,2 5,10 12,7 5,20 12,2 5,30 11,7 5,40 11,3 5,50 10,9 D B/D C D C/D C 212

8 Lista części nr art. nazwa kg nr art. nazwa kg Dźwigar (dwuteownik) drewniany H cm 11, cm 13, cm 15, cm 16, cm 18, cm 22, cm 27,60 Płyta 21 mm typ 3 S x 200 cm bez okucia krawędzi x 200 cm z okuciem krawędzi 10,00 10, Głowica widłowa do dźwigara drewnianego H 20 3, Słupek balustrady do zabezpieczenia bo cznego pomostu roboczego 12, Głowica pośrednia H 20 1, Trzpień sprężynowy 14 x 145 0, Widełki montażowe 3, Trójnóg 10,50 Podpora nastawna, ocynkowana, z gwintem zewnętrznym Paleta 33, B/D25 (N1) cm 14, B/D30 (N2) cm 15, B/D35 (N3) cm 17, C/D40 (G4) cm 23, C55 (G7) cm 30, Złącze H 20 / H 20 0,75 Zastrzega się prawo do wprowadzania zmian technicznych 213

Odeskowanie krawędzi stropu Oszalowanie obrzeży stropów składa się z dwóch elementów. Częścią nośną jest konsola mocowana do ściany poprzez cienkościenną tuleję montażową śrubą lub prętem sprężającym.

Zderzak ten można przesuwać na konsoli pomiędzy 0 i 50 cm, zależnie od tego, czy krawędź stropu i ściana licują, lub też musi zostać zabetonowany mały występ.

Dalsza możliwość zastosowania do konsoli to szalowanie płyty posadzki lub swobodnych krawędzi stropów. Rodzaj szalowania jest dowolny, można stosować zarówno grube deski, jak i elementy szalunkowe.

9 Odeskowanie krawędzi stropu Oszalowanie obrzeży stropów składa się z dwóch elementów. Częścią nośną jest konsola mocowana do ściany poprzez cienkościenną tuleję montażową śrubą lub prętem sprężającym. Następnie na konsoli jest montowany poprzez łącznik z głowicą hakową zderzak. Zderzak ten można przesuwać na konsoli pomiędzy 0 i 50 cm, zależnie od tego, czy krawędź stropu i ściana licują, lub też musi zostać zabetonowany mały występ. Aby podczas wykonywania prac zapewnić wymagane bezpieczeństwo, do zderzaka zostaje przymocowana balustrada, w niej należy następnie ułożyć deski chroniące z boku oraz deska obrzeża. Dalsza możliwość zastosowania do konsoli to szalowanie płyty posadzki lub swobodnych krawędzi stropów. Rodzaj szalowania jest dowolny, można stosować zarówno grube deski, jak i elementy szalunkowe. Budynek mieszkalny, Saverne, Francja; firma Schrepfer S.A., Neuwiller les Saverne, Francja Takie rozwiązanie oznacza: mało części możliwość przestawiania do różnych zadań związanych z szalowaniem możliwość uniwersalnego zastosowania zintegrowana ochrona BHP 20 w środku z lewej: Do betonowania konsoli można zderzak przesunąć o 50 cm. w środku z prawej: Mocowanie do ściany odbywa się przy pomocy cienkościennych tulei montażowych śrubami lub prętami sprężającymi DW 15. U dołu z lewej: Konwencjonalne szalowanie grubymi deskami Spax z tarczą sworzeń z łbem hakowym 220/16 z nakrętką napinającą DW 15. U dołu z prawej: Szalowanie leżącym elementem w ramie stalowej (np. Logo, Raster) 214

10 Lista części nr art. nazwa kg Krawędź stropu balustrada boczna 4, zderzak 3, konsola 5, Mocowanie konsoli krawędziowej stropu 6,00 20 Zastrzega się prawo do wprowadzania zmian technicznych 215
