1 System szynowy wspinania RCS Jako pomost roboczy lub osłona zabezpieczająca

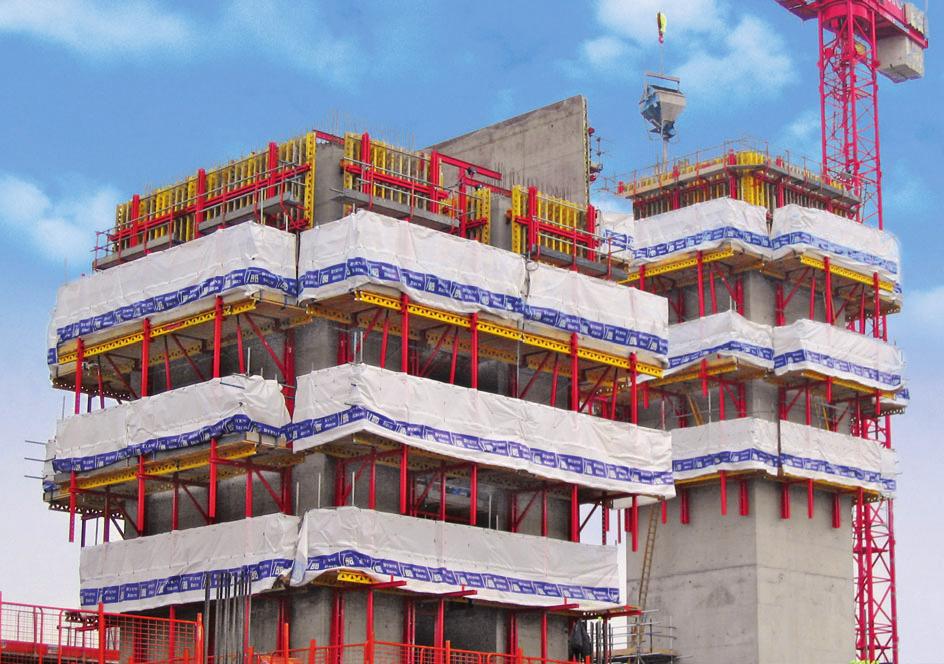

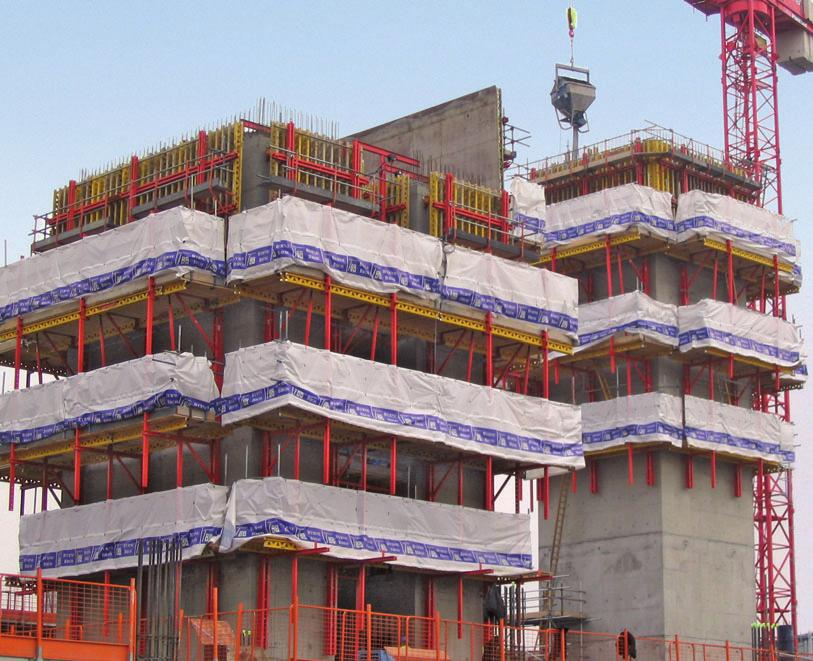

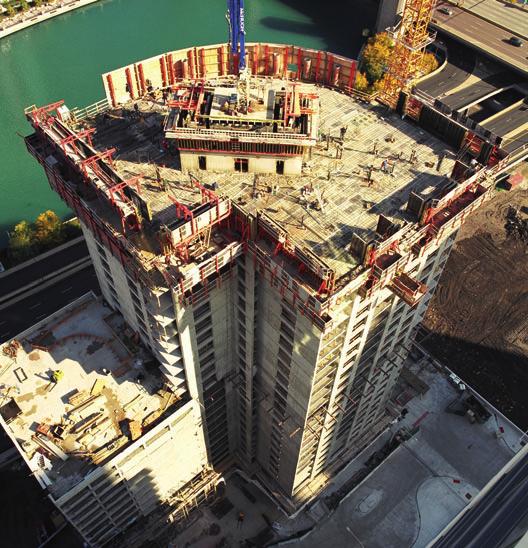

2 Szynowy system wspinania RCS Zestaw modułowy wszechstronnego zastosowania Nowy system pomostów PERI RCS łączy w sobie zalety poszczególnych, już istniejących, systemów pomostów w jedno nowoczesne rozwiązanie modułowe. Pomost roboczy, w zależności od wariantu, może być przemieszczany za pomocą żurawia lub siłowników hydraulicznych. Modułowy system RCS umożliwia dopasowanie poszczególnych wariantów do specyficznych warunków wykonawczych na budowie. System RCS stosowany jest jako: Pomosty robocze RCS Pomost roboczy z opcjonalną techniką samoczynnego wspinania oraz wózkiem do odsuwania deskowania. Osłony zabezpieczające RCS Osłona zabezpieczająca do szczelnego osłonięcia stanowisk pracy na realizowanych kondygnacjach, z przeznaczeniem głównie dla budownictwa wysokiego. Pomosty robocze RCS z wózkiem Proste dopasowanie do wysokości kondygnacji od 2,70 do 4,50 m. Osłony zabezpieczające RCS Osłona jednego z wieżowców w Chicago, USA. 2

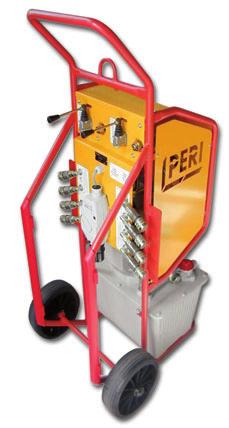

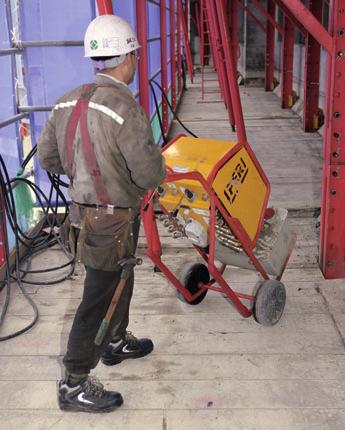

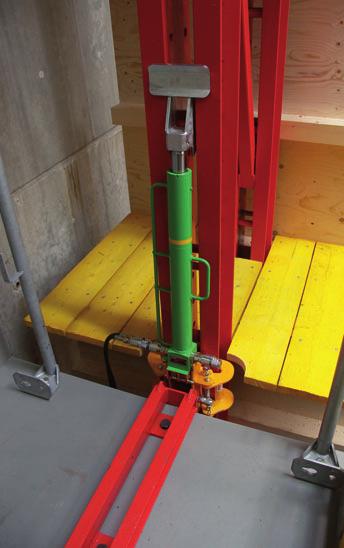

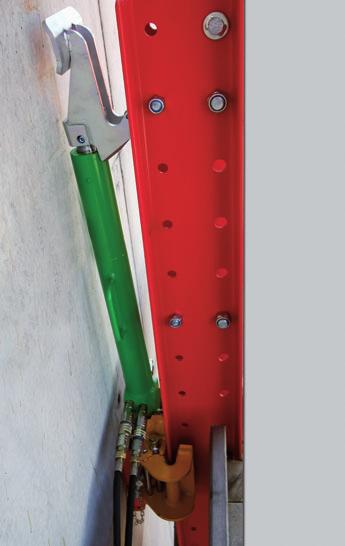

3 Napęd wspinania RCS Przenośne siłowniki i agregaty hydrauliczne umożliwiają wspinanie pomostów bez użycia żurawia. Dzięki mobilności rozwiązania nakład kosztów na technikę samoczynnego wspinania ulega znacznej redukcji, a rozwiązanie jest ekonomicznie uzasadnione dla obiektów o niższej wysokości. 0,50 m Dzięki uchwytom podczas całego procesu wspinania pomost wraz z szyną wspinania jest zawsze połączony ze wznoszonym obiektem. Połączenie z budynkiem na dwóch poziomach umożliwia bezpieczne przestawianie pomostu RCS w każdych warunkach, bez ryzyka oderwania od budynku podczas silnego wiatru. Zalety: - Szyna wspinania spełnia funkcję prowadnicy podczas wspinania, nie jest wznoszona przed pomostem, lecz stanowi element systemu nośnego. - Otwory w ścianach są bez problemu omijane przez szynę wspinania. - Mobilny napęd samoczynnego wspinania można przestawiać i używać na kolejnym pomoście, dzięki temu napęd hydrauliczny jest rozwiązaniem korzystnym ekonomicznie również dla budynków o niższej wysokości. Uchwyt wspinania RCS prowadzi szynę wspinania do drugiego uchwytu w następnym etapie betonowania. Zapadka wspinania zaskakuje samoczynnie co 50 cm. Siłownik hydraliczny o sile wysuwu 5 t waży tylko 25 kg, co umożliwia przenosznie ręczne. Mobilność agregatów hydraulicznych RCS redukuje ich ilość oraz koszty na budowie. 3

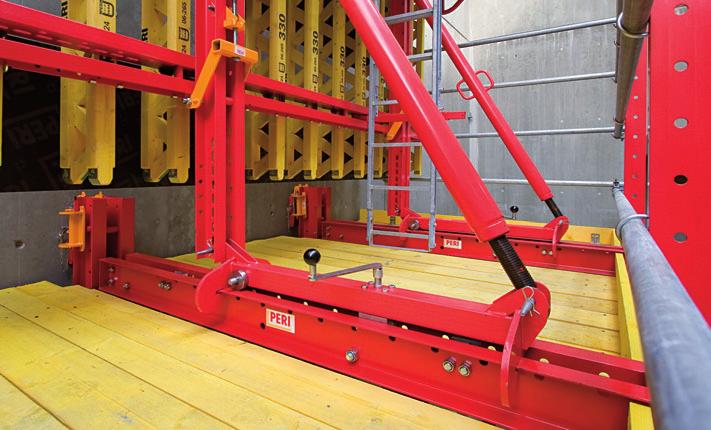

4 Pomosty robocze RCS Pomost roboczy z wózkiem do odsuwania deskowania Zastosowanie w funkcji pomostu roboczego jest możliwe do wysokości kondygnacji od 2,70 m do 4,50 m. Dopasowanie odbywa się dzięki kombinacji 4 różnych długości szyn wspinania RCS. Otwory umieszczone w szynach w odstępie co 125 mm dają możliwość dokładnego dopasowania podestów względem wysokości kondygnacji budynku. Gwarantuje to w trakcie przemieszczania pomostów bezpieczne i prawie bezstopniowe przejście do jeszcze nie wzniesionych pomostów. Na system statyczny składają się dwa wsporniki pomostu, które są ze sobą połączone poprzez przegub w szynie wspinania i wyporę. Jeśli cała jednostka zostanie osłonięta w celu redukcji oddziaływania czynników atmosferycznych, wówczas krawędziaki posłużą do zamocowania zabezpieczeń z siatki, plandeki, sklejki lub blachy trapezowej. 2,70-3,50 m 3,50-4,50 m Poręcz głównego podestu roboczego ma wysokość 2,0 m i można ją uzupełnić deskami lub rurami. Modułowy system RCS umożliwia wykonywanie elementów konstrukcji do wys. 4,50 m. 4

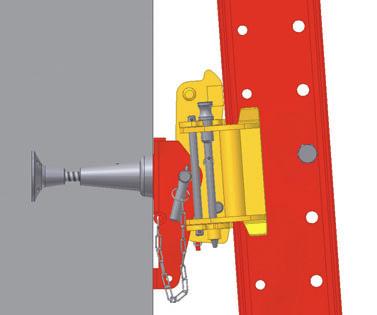

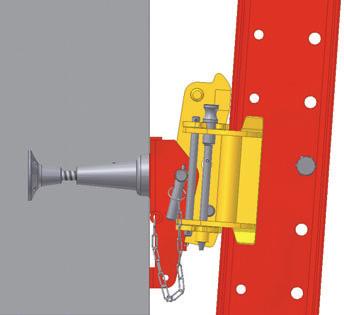

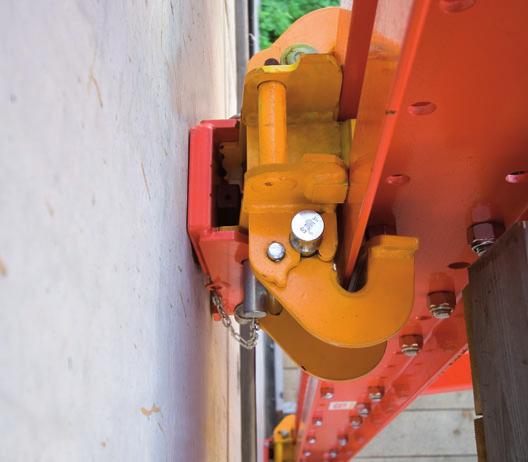

5 Uchwyt wspinania RCS Uchwyt wspinania RCS prowadzi szynę wspinania do drugiego uchwytu w następnym etapie betonowania. W przypadku uskoków ścian dzięki przegubowej budowie łożyska uchwyt może niwelować pochylenie szyny wspinania do 4 w pionie. Zapadka, którą wbudowano w uchwyt wspinania, zaskakuje automatycznie na sworzniach szyny, zabezpieczając jednostkę w odstępie 50 cm. Dzieki uchylnym szczękom w uchwytach wspinania już podczas pierwszego etapu robót betoniarskich można w prosty sposób zawiesić górną część pomostów roboczych. Uchylne szczęki w uchwycie wspinania umozliwiają demontaż uchwytu oraz upraszczają pierwomontaż. Szyna wspinania RCS pochylona 4 w przód. Szyna wspinania RCS pochylona 4 w tył. Uchwyt wspinania RCS z uchylnymi szczękami prowadzi szynę podczas przemieszczania. Wózek RCS Deskowanie jest na stałe zamontowane na wózku i może być odsuwane o 90cm bez pomocy żurawia. Wózek posiada stożkowy napęd samohamujący, który dzięki łożyskom rolkowym daje się łatwo i płynnie obsługiwać. Deskowanie wypierane jest na wózku za pomocą rygla SRU i wypory SLS, pełniącej funkcję stężenia z możliwością regulacji. RCS C z wózkiem 5

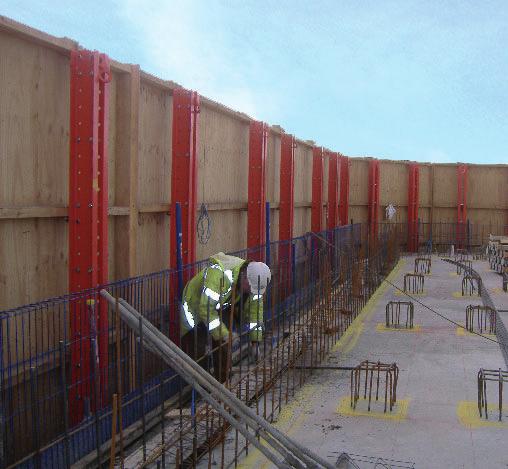

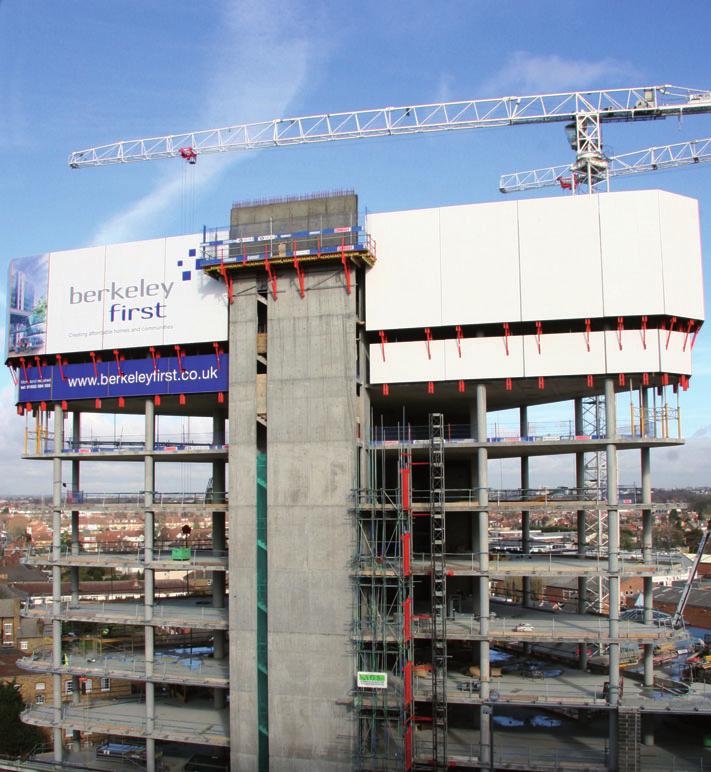

6 Osłony zabezpieczające RCS Zabezpieczenie i ochrona przed wypadnięciem dla obiektów wysokich Przy pomocy osłon zabezpieczających RCS krawędzie górnych kondygnacji, na których odbywa się produkcja budowlana, można szczelnie zabezpieczyć. Chroni to personel przed upadkiem oraz silnym oddziaływaniem wiatru na dużej wysokości. W celu zakotwienia do konstrukcji budowli używane są uchwyty stropowe i uchwyty wspinania, które prowadzą osłonę podczas wspinania. Prowadzenie po szynach wspinania gwarantuje zachowanie bezpieczeństwa w trakcie wspinania i w każdych warunkach pogodowych. Pozytywnym efektem ubocznym jest uzyskanie powierzchni reklamowej. Osłona zabezpieczająca RCS może zostać dostosowana do potrzeb konkretnej budowy. Dzięki zabezpieczeniu kondygnacji systemem RCS tworzy się osłonięte miejsce pracy, gwarantujące ochronę przed oddziaływaniem czynników atmosferycznych oraz poczucie bezpieczeństwa, co znacząco zwiększa produktywność. Duża powierzchnia reklamowa pozytywny efekt uboczny osłon zabezpieczających RCS. Osłona zabezpieczająca RCS umożliwia efektywne prowadzenie robót także przy krawędzi stropu. 6 Bezpieczeństwo robót na dużych wysokościach dzięki osłonom zabezpieczającym RCS.

7 Osłony zabezpieczające RCS Z wysokim wspornikiem zabezpieczającym swym zasięgiem dwie kondygnacje. Osłona zabezpieczająca RCS O mniejszej szerokości pomostów do łatwiejszego montażu fasady. 1,10 0,65 2,80 3,60 2,00 0,65 MP 350 MP 350 2,80 3,60 2,80 4,50 1,00 1,32 Osłona zabezpieczająca RCS Osłona zabezpieczająca RCS w zastosowaniu standardowym z szerokim pomostem roboczym, dla kondygnacji o wysokości od 2,80 m do 4,50 m. Zastosowania specjalne, np. pomost roboczy do deskowań stropowych, wykonywane są z elementów standardowych. W celu zakotwienia systemu RCS do konstrukcji budowli używa się uchwytów stropowych i uchwytów wspinania, które umożliwiają stosowanie siłowników samoczynnego wspinania. 7
