1 Windy z konstrukcją nośną

2

3 01 Technologia modułowa 02 Integracja z budynkiem Otaczający nas świat w ciągu ostatnich 10 lat przyspieszył 20 krotnie. Mamy coraz więcej systemowych rozwiązań, które ułatwiają nam codzienne wykonywanie czynności: aplikacje w telefonach, szybka transmisja danych, coraz wygodniejsze i T środki transportu. Warto zatem już myśleć o przyszłości i wygodzie. Co zyskują mieszkańcy w budynkach, w których jest montowana winda: Pewność, że wartość ich budynku a tym sa mym mieszkania, w którym mieszkają wzrośnie Łatwość poruszania się i uproszczenie transportu Kształtowanie przestrzeni budynku. Efektywna instalacja Estetyka ZAKUPÓW OSÓB STARSZYCH I DZIECI Szyby windowe prefabrykowane betonowe Inwentaryzacja Wzrost komfortu i bezpieczeństwa WÓZKÓW, ROWERÓW, MEBLI 4 5

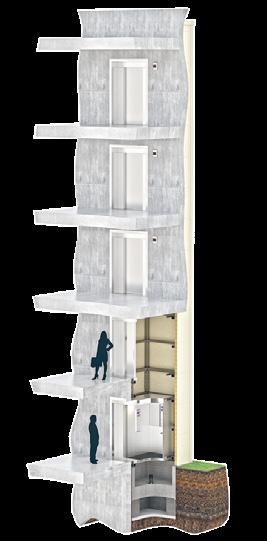

4 01 Technologia modułowa Konstrukcja modułowa: Wymiary szybu zewnętrznego Szerokość 2245 mm technologia która zrewolucjonizowała przemysł dźwigowy System kotwienia do budynku Głębokość 2149 mm Wysokość 8010 do 15897mm W 2018 roku został wprowadzony system modułowych szybów window ych, innowacyjne rozwiązanie opracowane we współpracy z inżynierami ELWIKO, które zrewolucjonizowało przemysł dźwigowy. Zespół specjalnych kotew pozwala szybko i pewnie zamocować konstrukcję szybu do ściany budynku Tradycyjne konstrukcje budowlane, oraz konstrukcje stalowe projektowane pod konkretny budynek zastąpiono konstrukcją uniwersalną, pasującą do większości sytuacji. Pozwoliło to w znaczącym stopniu skrócić czas realizacji zamówienia, montażu, oraz o g r a n i c z y ć i l o ś ć f o r m a l n o ś c i d o minimum. Zalety technologii modułowej Dzięki przemyślanej konstrukcji moduły można bez żadnych modyfikacji łączyć ze sobą w ilości od 2 do 5 przystanków oraz integrować praktycznie z każdym budynkiem. Zastosowanie specjalnych łączników, fartuchów i złączy pozwala na estetyczne połączenie szybu z istniejącym budynkiem przy minimalnej ingerencji Efektowne wykończenie w jego konstrukcję. Dokumentacja techniczna i rejestracyjna opracowana przez inżynierów i spe- Konstrukcja modułowa Dzięki innowacyjnej konstrukcji można budować szyby o wysokości od 2 do 5 przystanków. We współpracy z wiodącmi producentami materiałów wykończeniowych powstały estetyczne płyty elewacyjne dopasowane do potrzeb projektu szybów modułowych. Isnieje możliwość wyboru z dziesiątek różnych kolorów i tekstur. cjalistów z wielu dziedzin pozwala na szybkie i sprawne załatwienie kwestii formalnych. Sposób montażu elewacji szybu pozwala na jej wymianę w razie gdyby budynek został poddany gruntownemu remontowi. 6 7

5 02 Integracja z budynkiem Od zewnątrz Od wewnątrz Innowacyjna technologia pozwala na szybką integrację mechaniczną i wizualną Modułowe szyby windowe można dostawić zarówno w pionie schodów (półpiętra) jak na pełnych piętrach klatki schodowej. Wystarczy już około 4m 2 powierzchni przed lub za budynkiem aby pojawiła się możliwość montażu modułowego szybu windowego. Dzięki innowacyjnej technologii szyb można zbudować nawet bez dostępu do żurawia czy konieczności wykonania szybu żelbetowego. 8 9

6 03 Kształtowanie przestrzeni budynku. Efektywna instalacja Z dostępem do pięter W zależności od potrzeb i możliwość szyb może być zlokalizowany w duszy klatki schodowej lub umieszczony na zewnątrz budynku. Aby zminimalizować konieczność ingerowania w konstrukcję budynku szyb zewnętrzny można zamontować z dostępem do ciągów komunikacyjnych na piętrach, z dostępem do spoczników na półpiętrach lub odsunięty od fasady budynku. Sposób montażu zależny jest od konstrukcji budynku. Każde z tych rozwiązań pozwala optymalnie wykorzystać przestrzeń. Odsunięty od fasady budynku Z dostępem do spoczników na półpiętrach 11

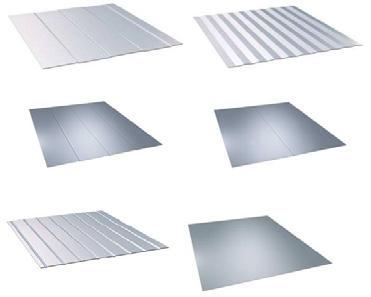

7 04 Estetyka Elementy wykończenia Tekstura elewacji Różne opcje wykończenia Szyb windy można wykończyć w zależności od potrzeb W odpowiednim kolorze z palety RAL, oraz odpowiedniej teksturze dostępne są rozmaite typy profilowania i mikroprofilowania struktury elewacji

8 Elementy wykończenia Kolor elewacji z palety RAL Wybór nigdy nie był tak prosty... Biezpieczeństwo i niezawodność Proste i funkcjonalne rozwiązania...na wyciągnięcie ręki 14

9 05 Opcja - Szyby windowe prefabrykowane betonowe Zalety konstrukcji prefabrykowanej : szybkość montażu duża sztywność ustroju konstrukcyjnego Wymiary poprzeczne szybu dostosowane do geometrii zamawiającego możliwość bezpiecznego kotwienia elementów dźwigu w prefabrykatach powtarzalność elementów Indywidualne obliczenia statyczne dotyczące grubości ścian żelbetowych powyżej 5 kondygnacji. Standardowa grubość ścian : 20cm szyby do wysokości 5 kondygnacji. Wysokość elementów do 3,0m jeden moduł na 1 kondygnację. W przypadku wyższych kondygnacji możliwość podziału elementów na wysokości. wysoka dokładność wykonania w porównaniu z technologią tradycyjną możliwość wykonania konstrukcji samonośnej Elastyczność Szyby mogą być projektowane jako wolnostojące lub mocowane do konstrukcji istniejącej budynku uzależnione od warunków geotechnicznych, schematów statycznych i rodzaju akcesoriów do połączenia elementów. Możliwość wykonania szybów z łącznikiem między kondygnacyjnym lub bez łącznika. Innowacyjność W elementach żelbetowych zamontowany system do rektyfikacji pionowej elementów, co oznacza możliwość dokładnego dopasowania elementów do siebie i ograniczenie wolnych przestrzeni miedzy nimi. Dodatkowe elementy W elementach prefabrykowanych możliwość wykonania gniazd na urządzenia sterujące. Mocowanie elementów dźwigów do konstrukcji prefabrykatów na łączniki mechaniczne na budowie

10 06 Inwentaryzacja liczba przystanków wysokość podnoszenia udźwig umiejscowienie wejścia do dźwigu rodzaj szybu (wykończenie) 18
