1 OGÓLNE ZASADY MONTAŻU STROPÓW TERIVA: TERIVA 4,0/1 [TERIVA I; TERIVA NOWA]* TERIVA 6,0 TERIVA 8,0 [TERIVA II]* [TERIVA III]* *oznaczenia potoczne 1

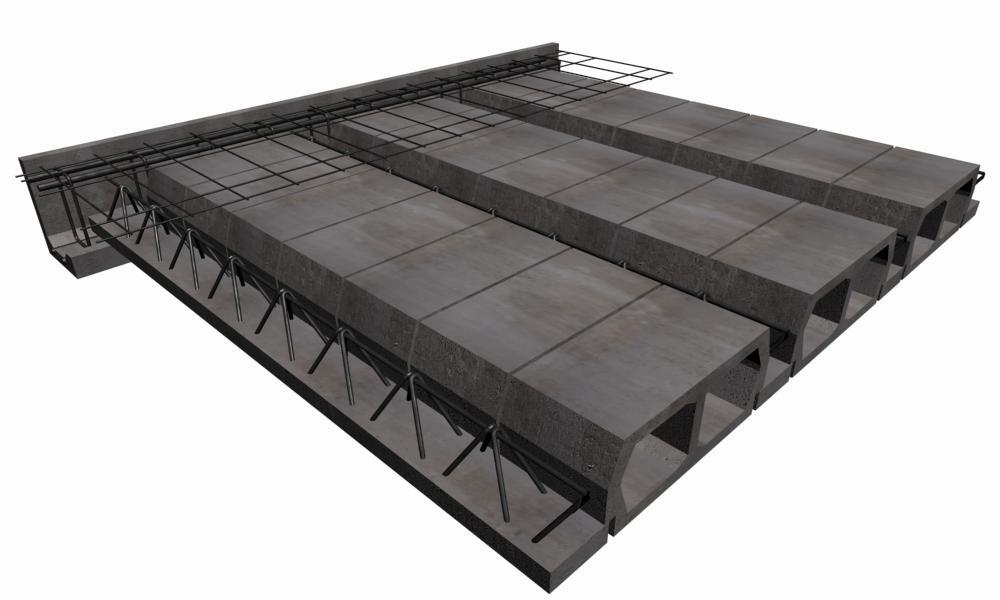

2 Str. 1. Czym są stropy TERIVA? 2 2. Układanie belek i pustaków Wieńce oraz żebra rozdzielcze Zbrojenie podporowe Betonowanie stropu Czym są stropy TERIVA? Stropy TERIVA są prefabrykowanymi stropami gęstożebrowymi, przy głównym zastosowaniu belek oraz wypełnień (pustaków). Przeznaczone są dla budownictwa ogólnego, mieszkaniowego jak i budownictwa użyteczności publicznej. Obciążenia charakterystycznie wahają się od 1,5 do 8,0 kn/m 2. Izolacyjność cieplna stropów TERIVA, bez warstw wykończeniowych wynosi dla stropu TERIVA 4,0/1-037m 2 K/W, natomiast dla TERIVA 6,0 i 8,0-039m 2 K/W Rysunek ogólny stropu TERIVA 4,0/1 2

3 2. Układanie belek i pustaków Zaczynamy od przygotowania ścian lub podpór na których będziemy układać belki. Sprawdzamy ich wypoziomowanie oraz odległości miedzy nimi w świetle pomieszczenia tak alby dobrać prawidłową długość belki. Ważne: każda belka musi się opierać na ścianie (podporze) min. 8 cm z każdej strony. Przy stropach o rozpiętości większej niż 7,20 m należy podpory montażowe wypoziomować tak, aby w środku rozpiętości stropu uzyskać strzałkę odwrotną ugięcia 1,5 cm. Belki stropowe układamy na tz. Poduszce z zaprawy cementowo- wapiennej grubości 1-2 cm w rozstawie osiowym odpowiednim dla danego typu stropu TERIVA: 60cm- 4,0/1 45cm- 6,0/ 8,0 Aby zachować odpowiednie odstępy belek na ich końcach układamy pustaki stropowe zadeklowane. Przy rozpiętości stropów powyżej 6,0 m zaleca się stosowanie wieńca obniżonego, gdzie jego dolna krawędź musi znajdować się od spodu belki min w odległości 4 cm. W zależności od rozpiętości stropów stosuje się podpory montażowe: * przy rozpiętości modularnej stropu do 3,9 m 1 podpora, * przy rozpiętości modularnej stropu od 4, 2 m do 6,0 m 2 podpory, * przy rozpiętości modularnej stropu od 6, 3 m do 7,2 m 3 podpory i więcej Po ułożeniu belek stropowych oraz pustaków zadeklowanych przy wieńcach uzupełniamy pozostałe przestrzenie między belkami. Układanie pustaków prowadzi się w jednym kierunku prostopadle do belek, od wieńców do środka stropu. Ważne: pamiętajmy, aby zawsze przy układaniu stopu i zalewaniu betonem używać desek (nie chodzić po samych pustakach!). Może to zakończyć się wypadkiem! Pustaki układane przy wieńcach, żebrach rozdzielczych, podciągach powinny być zadeklowane. Pustaki nie mogą opierać się na podporach stałych, na których opierają, się belki. 3

4 Odległość J dla poszczególnych stropów TERIVA TERIVA 4,0/ mm TERIVA 6,0 TERIVA 8,0 390 mm Odległość K dla poszczególnych stropów TERIVA TERIVA 4,0/ mm TERIVA 6,0 TERIVA 8, mm 4

5 4. Wieńce oraz żebra rozdzielcze Na obrzeżach stropów, na ścianach konstrukcyjnych i ścianach równoległych do belek należy wykonać w poziomie stropu wieńce żelbetowe o wysokości nie mniejszej niż wysokość konstrukcyjna stropu i szerokości co najmniej 10 cm. Zbrojenie wieńców powinno składać się co najmniej z czterech prętów o średnicy nie mniejszej niż 12 mm. Strzemiona o średnicy 4,5 mm powinny być rozmieszczone co 25 cm. Zbrojenie wieńców zaleca się projektować tak, aby górne podłużne pręty wieńca znajdowały się około 3 cm poniżej górnej powierzchni stropu. Umożliwi to ułożenie zbrojenia podporowego i właściwe jego zalanie betonem. Wieńce należy betonować równocześnie z betonowaniem stropu. W czasie betonowania wieńców szczególną uwagę należy zwracać na staranne wypełnienie mieszanką betonową wszystkich przestrzeni, w tym miejsca pod belkami w wieńcach opuszczonych. Żebra rozdzielcze w stropach TERIVA zapobiegają tz. klawiszowaniu belek. W stropach o rozpiętości do 3,9 m należy zastosować co najmniej jedno żebro rozdzielcze, a przy rozpiętości stropu od 4,2 m do 6,00 m co najmniej dwa żebra rozdzielcze, powyżej 6,30 m trzy i więcej. W przypadku jednego żebra rozdzielczego należy je projektować w środku rozpiętości stropu. Przy dwóch i więcej proporcjonalnie do szerokości pomieszczenia. Szerokość żebra rozdzielczego powinna wynosić 7 10 cm, a wysokość powinna być równa wysokości stropu. Zbrojenie żebra rozdzielczego powinny stanowić dwa pręty (jeden górą, jeden dołem) o średnicy nie mniejszej niż 12 mm, połączone strzemionami w kształcie litery S 4-5 mm rozstawionymi co ok 60 cm. Pręty zbrojenia żeber rozdzielczych powinny być zakotwione w prostopadłych do tych żeber wieńcach lub podciągach, na długości minimum 0,5 m. Przekrój przez żebro rozdzielcze podano na rysunku: 5

6 Osobnym przypadkiem są dodatkowe zbrojenia w miejscu gdzie znajdować się będą ściany działowe, usytuowanymi równolegle do belek stropowych. W tych że miejscach wykonujemy owe zbrojenia za pomocą ułożenia obok siebie dwóch lub więcej belek TERIVA (w zależności od potrzeb) lub przez wykonanie belki żelbetowej. Przykłady rozwiązań na poniższych rysunkach: 4. Zbrojenie podporowe W stropach TERIVA według odpowiedniej normy zaleca się stosowanie zbrojenia podporowego w postaci siatek płaskich oraz siatek zginanych. Rozpiętość stropów, dla danych siatek podano w poniższej tabeli: Rodzaj stropu Rozpiętość stropu [m], przy której są stosowane siatki płaskie siatki zaginane TERIVA 4,0/1 6,0 > 6,0 TERIVA 6,0 7,6 > 7,6 TERIVA 8,0 6,6 > 6,6 6

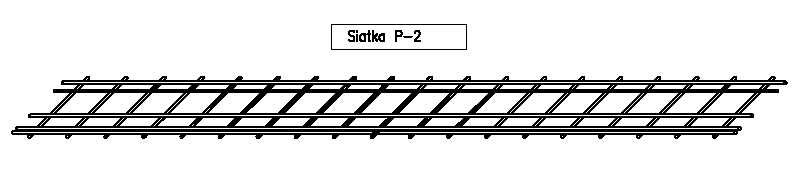

7 Rodzaje i wymiary stosowanych siatek podporowych: SIATKA PŁASKIA P-1 308x110mm SIATKA PŁASKIA P x650mm 7

8 SIATKA ZGINANA Z x[ ]mm Typ stropu Wymiary siatek [mm] wysokość szerokość TERIVA 4,0/ TERIVA 6, TERIVA 8, SIATKA ZGINANA Z-2 wym. 1730x[ ]mm Typ stropu Wymiary siatek [mm] wysokość szerokość TERIVA 4,0/ TERIVA 6, TERIVA 8,

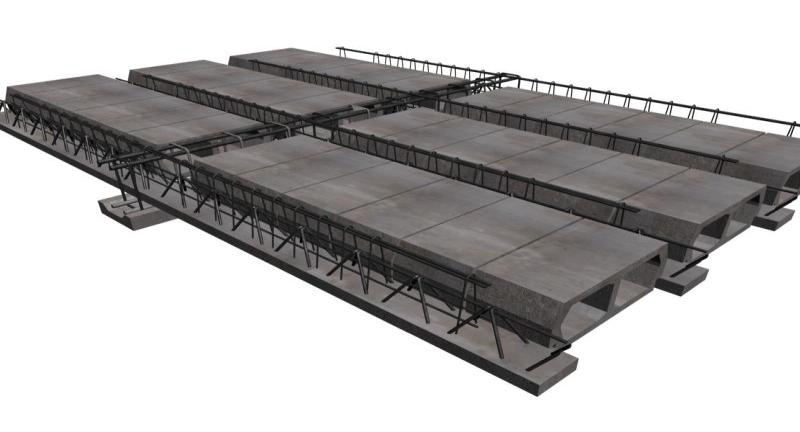

9 Zasady układania siatek płaskich: 9

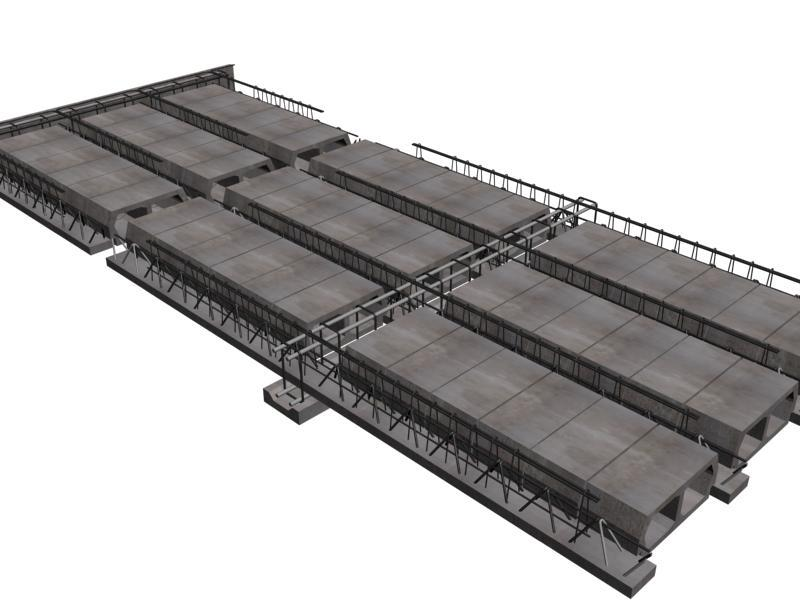

10 Zasady układania siatek zginanych 10

11 5. Betonowanie stropu Betonowanie rozpoczynamy od sprawdzenia poprawności ułożenia stropu, tz. odpór montażowych, ułożenia belek oraz pustaków jak również zbrojeń podporowych i wieńców. Ważne: pamiętajmy o prawidłowym umiejscowieniu pustaków zadeklowanych, tak aby beton nie zapełniał miejsc w środku pustaka (stropu). Przed samym betonowaniem należy wszystkie elementy intensywnie spłukać wodą. Ważne: beton wylewamy od wieńców do środka pomieszczenia (stropu), nie dopuszczając do miejscowego gromadzenia. Jeżeli transport betonu odbywa się np. taczkami to poruszamy się po sztywnych pomostach (deskach) tak aby nie narazić się na ewentualne uszkodzenia pustaków TERIVA. Grubość nad betonu wynosi dla: TERIVA 4.0/1-3cm TERIVA cm a klasa nie mniejsza niż C16/20 [B20]. Ważne: pamiętajmy o dokładnym zabetonowaniu wieńców oraz żeber rozdzielczych.. 11
