Drabiny pionowe mocowane na stałe do maszyn i urządzeń. Normy/zalecenia dot. drabin pionowych

Transkrypt

1 Drabiny pionowe mocowane na stałe do maszyn i urządzeń Drabiny pionowe Drabiny pionowe są idealnym rozwiązaniem w zakresie pokonywania wysokości, zapewniającym bezpieczny i stały dostęp do budynków i budowli oraz maszyn i urządzeń. Drabiny pionowe mają zastosowanie jako np.: + wejście w celach kontrolnych i/lub konserwacyjnych na budynki, maszyny i urządzenia + droga ewakuacyjna Drabiny pionowe są zaprojektowane jako konstrukcja modułowa. System modułowy umożliwia samodzielny kompleksowy i szybki montaż drabin do urządzeń i budynków, pozwalający zaoszczędzić do ok. 30 procent czasu potrzebnego na montaż, w porównaniu do stosowanych tradycyjnych rozwiązań. Szeroka gama wyposażenia dodatkowego pokrywa najróżniejsze wymagania wynikające w uwarunkowań miejsca montażu. i Przy planowaniu montażu drabin mocowanych na stałe zalecamy Państwu dodatkowo uzgodnienie wymaganych parametrów na jak najwcześniejszym etapie z służbami odpowiadającymi za bezpieczeństwo pracy w Państwa obiekcie Drabiny pionowe z koszem ochronnym Wyjście z drabiny pionowej z automatycznie zamykającym się zabezpieczeniem Normy/zalecenia dot. drabin pionowych + EN ISO Bezpieczeństwo maszyn Stały dostęp do maszyn i urządzeń (Część 4: Drabiny pionowe mocowane na stałe jako elementy maszyn i urządzeń) Zakres zastosowania: Dostęp do stacjonarnych i mobilnych maszyn i urządzeń.

2 Drabiny pionowe według normy PN-EN ISO Drabiny pionowe mocowane na stałe do maszyn i urządzeń Zakres stosowania Dostęp do maszyn i urządzeń Planowanie i użytkowanie Drabiny pionowe mocowane do maszyn i urządzeń umożliwiają dostęp przy wykonywaniu prac serwisowych i kontrolnych, jak też napraw i prac porządkowych mm 1100 mm Wysokość w pionie od 3-10 m 1000 mm max mm max mm max mm 1680 mm górnej krawędzi szczebla 1000 mm 1600 mm max mm mm do dolnej krawędzi pałąka mm mm Ważne należy przestrzegać następujące wytyczne: + od wysokości ponad 3 m wymagane są pałąki ochronne zabezpieczające przed upadkiem + od wysokości ponad 10 m należy stosować konstrukcje wielo-ciągowe (ciągi przesunięte względem siebie), maksymalna długość ciągu nie może przekraczać 6 m + Jeśli ze względów konstrukcyjnych nie można wykonać konstrukcji wielo-ciągowej ( o przesuniętych ciągach), możliwy jest montaż drabiny jedno-ciągowej o długości powyżej 10 m, jednakże w tym przypadku należy zastąpić platformę przejściową platformą składaną (nr kat ) + na odcinku przejścia z jednego ciągu na drugi, elementy niższego ciągu mogą być dłuższe + jeżeli szczelina przy wyjściu jest większa niż 75 mm należy ją zmniejszyć montując dodatkowo stopień zejścia + przy niebezpiecznych wyjściach należy stosować barierki przymocowane do drabiny (obustronnie), patrz: DIN EN ISO przy wyjściu drabiny wymagana jest barierka zabezpieczająca (nr kat ) + maksymalny rozstaw pałąków zabezpieczających wynosi 1500 mm + minimalna odległość drabiny od ściany wynosi 150 mm + maksymalna odległość pomiędzy pomostami spoczynkowymi wynosi mm + maksymalna odległość pomiędzy kotwami wynosi 2000 mm

3 Drabiny pionowe według normy PN-EN ISO mm Wielkość szczeliny max mm max mm mm von Sprosse max mm Drabiny pionowe, jedno-ciągowe wg normy PN-EN Drabiny pionowe mocowane na stałe do maszyn i urządzeń do max wysokości wejścia 10 m, z koszem ochronnym 1600 mm Wysokość wejścia w pionie do m 5,60 6,44 7,28 8,40 9,52 Długość drabiny łącznie z belką zejścia 6,70 7,54 8,38 9,50 10,62 Stal ocynkowana M M M M M Element drabiny 1,96 m 2 Element drabiny 2,80 m mm Element drabiny 3,64 m bis UK Rückenschutzbügel 1 2 Belka zejścia Kotwa murowa sztywna (odl. od ściany 200 mm) Pałąk zabezpieczający, Ø 700 mm Podpora zabezpieczająca, długość Łącznik drabin pionowych Drabiny pionowe, wielo-ciągowe według PN-EN Drabiny pionowe mocowane na stałe do maszyn i urządzeń do wysokości wejścia powyżej 10 m, z koszem ochronnym Maksymalna wysokość drabiny w jednym ciągu nie może przekraczać 6 m. Wysokość wejścia w pionie do m 10,92 11,76 13,16 14,00 15,12 15,96 16,80 17,64 18,76 Długość drabiny łącznie z belka zejścia ok. m 12,02 12,86 14,26 15,10 16,22 17,06 17,90 18,74 19,86 Stal ocynkowana M M M M M M M M M mm Element drabiny 1,96 m Element drabiny 2,80 m Element drabiny 3,64 m Belka zejścia Kotwa murowa sztywna (odl. od ściany 200 mm) Pałąk zabezpieczający, Ø 700 mm Podpora zabezpieczająca, długość Pałąk zabezpieczający Verbinder für Doppelring Platforma przejściowa Łącznik drabin pionowych

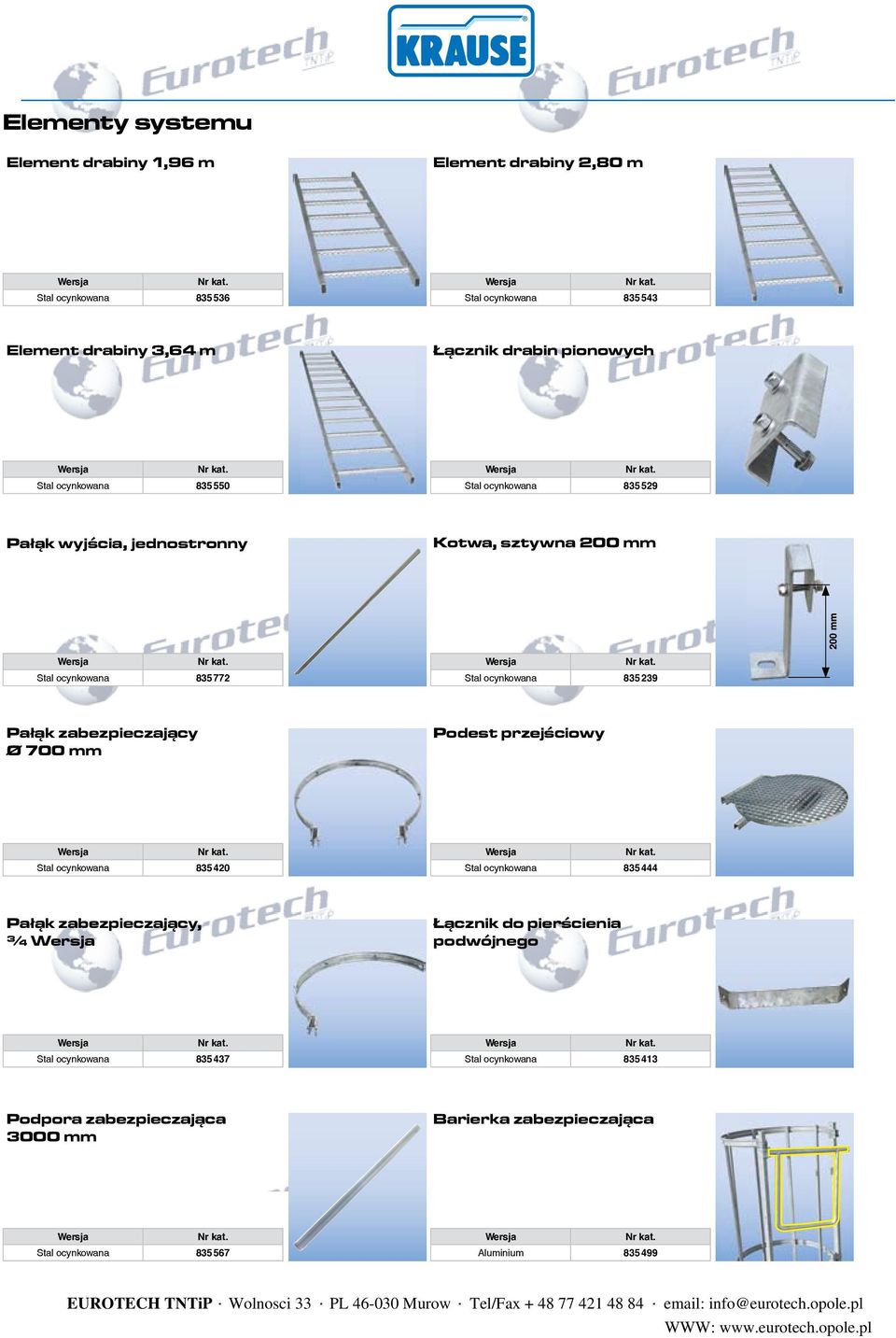

4 Elementy systemu Element drabiny 1,96 m Element drabiny 2,80 m Stal ocynkowana Stal ocynkowana Element drabiny 3,64 m Łącznik drabin pionowych Stal ocynkowana Stal ocynkowana Pałąk wyjścia, jednostronny Kotwa, sztywna 200 mm 200 mm Stal ocynkowana Stal ocynkowana Pałąk zabezpieczający Ø 700 mm Podest przejściowy Stal ocynkowana Stal ocynkowana Pałąk zabezpieczający, ¾ Łącznik do pierścienia podwójnego Stal ocynkowana Stal ocynkowana Podpora zabezpieczająca Barierka zabezpieczająca Stal ocynkowana Aluminium

5 Elementy systemu Podest podstawowy + stal ocynkowana + podstawa z kraty stalowej z dwiema konsolami + poręcze po stronie wzdłużnej i czołowej Pomost dodatkowy + stal ocynkowana + podstawa z kraty stalowej z jedną konsolą + poręcz po stronie wzdłużnej + pomosty dodatkowe można w dowolnym miejscu połączyć ze sobą sposób (połączenia śrubowe) + przy montowaniu pomostu roboczego wieloelementowego elementem końcowym powinien być z zasady pomost podstawowy Wielkość w mm 1000 x 1000 Ciężar ok. kg Przejście + kratka ze stali ocynkowanej + głębokość 450 mm, 750 mm lub 900 mm Wielkość w mm 500 x 1000 Ciężar ok. kg Poręcz zejścia + zagięta Zalecenie: do zakończenia zejścia należy zastosować regulowane kotwy murowe lub płyty fundamentowe, które należy zamówić osobno. Zdjęcie 2 Szt Głębokość Stal ocynkowana 450mm Stal ocynkowana Stal ocynkowana 750mm Stal ocynkowana 900mm

6 Elementy systemu Stopień zejścia z podłużnicami + d o redukcji szczeliny przy wyjściu pomiędzy drabiną a ścianą + wymiary ok. 540 x mm + ryflowany stopień + w zestawie 2 podłużnice wraz z + łączami zaciskowymi do podłużnicy Pomost przejściowy, składany + zastosowanie jako pomost spoczynkowy lub jako zabezpieczenie przed upadkiem x 350 mm + możliwość połączenia z dodatkowym pałąkiem bezpieczeństwa + zamykana kluczem (klucz zamawiany jest osobno) Rozm szczeliny w mm Stal ocynkowana Stal ocynkowana Płyta blokująca + blokada przejścia + zamykana na kłódkę Drabina awaryjna + automatyczne odblokowanie drabiny od góry + długość do podłoża 3,06 m + odległość podpory do podłoża max. 3,00 m Aluminium Płyta fundamentowa + do mocowania drabiny pionowej do podłoża x 120 mm + + twory mocujące: Ø 15 mm Kotwa sztywna + w kształcie litery U 150/200 mm Galvanised steel mm mm Kotwa, sztywna + w kształcie litery V Kotwa, sztywna mm 150/200 mm 500 mm 150 mm mm mm

7 16 Elementy systemowe Kotwa regulowana Kotwa regulowana + standard 189/-253 mm 100/-150 mm /-200 mm 189/-253 mm /-200 mm Kotwa regulowana Kotwa regulowana z dużą stopą 200/-400 mm 100/-150 mm /-200 mm /-400 mm 200/-270 mm /-270 mm /-400 mm /-400 mm do standardowej kotwy do dużej stopy /-120 mm /-200 mm do kotwy w kształcie litery U do kotwy w kształcie litery V do kształtu U do kształtu V
