1 R E N O M A OŚRODEK INŻYNIERÓW BUDOWNICTWA Spółka z o.o Wrocław, ul. Ołtaszyńska 83 fax , tel , , , tel. kom oib@oibrenoma.com, NIP PROJEKT WYKONAWCZY Temat : Remont dachu Obiekt : Przedszkole nr 33 Adres : Wrocław, ul. Łąkowa 2a Nr działki : Działka nr 35/4, AM-33, obręb Stare Miasto Inwestor : Gmina Miejska Wrocław reprezentowana przez Zarząd Inwestycji Miejskich we Wrocławiu Branża : Budowlana Umowa NZU/362-28/P-33/11 Branża Nazwisko Data Podpis Projektant mgr inż. Marek Mazur (Nr w OIB RENOMA Z21/05/2011) Egzemplarz nr 1 Sprawdzający dr inż. Andrzej Szycher Dyrektor dr inż. Marian Zubrzycki Wrocław, czerwiec 2011

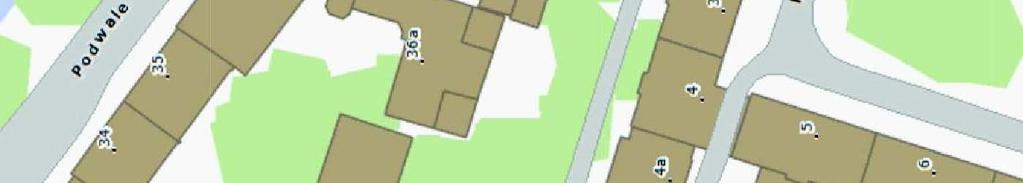

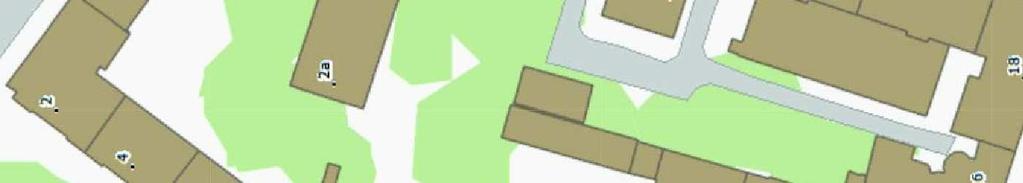

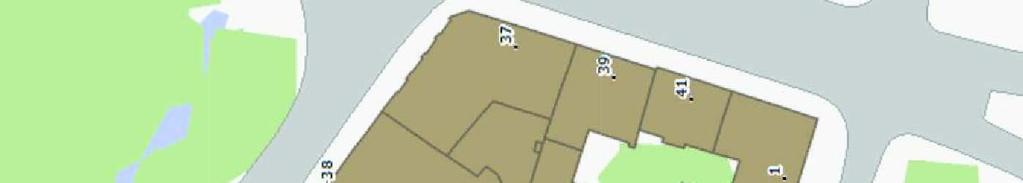

2 2 SPIS ZAWARTOŚCI OPRACOWANIA STRONA TYTUŁOWA 1 SPIS ZAWARTOŚCI OPRACOWANIA 2 1. DANE OGÓLNE PRZEDMIOT OPRACOWANIA PODSTAWA OPRACOWANIA 3 2. CHARAKTERYSTYKA OBIEKTU STAN ISTNIEJĄCY DANE LICZBOWE WYNIKI BADAŃ ODKRYWKOWYCH I OGLĘDZIN 3 3. PROGRAM UŻYTKOWY 4 4. OBLICZENIA TERMICZNE 4 5. INFORMACJE O ODPADACH 4 6. WARUNKI OCHRONY PRZECIWPOŻAROWEJ 4 7. NIEISTOTNE ODSTĄPIENIA OD PROJEKTU BUDOWLANEGO 5 8. INFORMACJA DOTYCZĄCA PLANU BIOZ PRZEWIDYWANE ZAGROŻENIA ŚRODKI TECHNICZNE I ORGANIZACYJNE ZAPOBIEGAJĄCE NIEBEZPIECZEŃSTWOM WSKAZANIA DOTYCZĄCE SPOSOBU PROWADZENIA INSTRUKTAŻU PRACOWNIKÓW 6 9. ZAKRES ROBÓT REMONTOWYCH PRACE ROZBIÓRKOWE PRACE NA DACHU RYNNY I RURY SPUSTOWE PRACE NA PODDASZU PRACE ZABEZPIECZAJĄCE UWAGI OGÓLNE 9 OBLICZENIA TERMICZNE 10 RYSUNKI SYTUACJA RZUT DACHU RZUT PODDASZA PRZEKRÓJ I DETALE DRABINA B1 B2 B3 B4 B5

3 3 1. DANE OGÓLNE 1.1. PRZEDMIOT OPRACOWANIA Przedmiotem opracowania jest projekt budowlany remontu dachu budynku Przedszkola nr 33 we Wrocławiu przy ul. Łąkowej 2a. W zakresie projektu znajduje się dach budynku oraz wykonanie docieplenia na posadzce poddasza nieużytkowego PODSTAWA OPRACOWANIA Podstawę formalną opracowania stanowi umowa Nr NZU/362-28/P-33/11 z dnia 26 kwietnia 2011 roku, (numer w OIB RENOMA - Z21/05/2011) zawarta pomiędzy Gminą Wrocław działającą poprzez Zarząd Inwestycji Miejskich z siedzibą we Wrocławiu przy ul. Januszowickiej 15a, a Ośrodkiem Inżynierów Budownictwa RENOMA Sp. z o.o. z siedzibą we Wrocławiu przy ulicy Ołtaszyńskiej 83. Merytoryczną podstawę opracowania stanowią szkice i notatki oraz pomiary wykonane w czasie wizji lokalnych dokonanych w maju 2011 roku. Wykorzystano również : - Aktualne normy i obowiązujące przepisy budowlane. 2. CHARAKTERYSTYKA OBIEKTU 2.1. STAN ISTNIEJĄCY Murowany budynek przedszkola przykryty jest płaskim dachem kopertowym o drewnianej konstrukcji kleszczowo-płatwiowej na ścianach stolcowych i powierzchni 390m 2. Pokrycie stanowi pełne deskowanie i papa. Dach nie jest ocieplony a bezpośrednio pod nim znajduje się nieużytkowe poddasze dostępne przez drzwi na szczycie klatki schodowej. Część poddasza zajmuje instalacja wentylacji mechanicznej kuchni w obudowie z płyt gipsowo-kartonowych. Budynek posiada prostą podłużną bryłę. Główne wejście znajduje się w podcieniu na dłuższej, północnej elewacji. Pozostałe wejścia osłonięte są daszkami poliwęglanowymi (nie wymagają remontu) DANE LICZBOWE - Powierzchnia użytkowa 600 m 2 - Kubatura 3200 m 3 - Powierzchnia zabudowy 380 m 2 - Powierzchnia dachów (objęta remontem) 390 m 2 - Wysokość w kalenicy 9,35 m 2.3. WYNIKI BADAŃ ODKRYWKOWYCH I OGLĘDZIN Na potrzeby opracowania przeprowadzono oględziny obiektu i dokonano badań odkrywkowych, w wyniku których stwierdzono następujący układ warstw pokrycia dachu: - papa ~ 4,5 cm - deskowanie ~ 2,5 cm

4 4 Stan konstrukcji i deskowania oceniono jako dobry. W trakcie prac remontowych przewidziano jednak wymianę części deskowania i części końcówek krokwi. Na podstawie doświadczeń z dotychczas wykonanych remontów przyjęto wymianę desek czołowych, 10% deskowania i 8 końcówek krokwi. Stwierdzono również niekompletność obudowy instalacji wentylacyjnej. 3. PROGRAM UŻYTKOWY Nie przewiduje się zmiany przeznaczenia, funkcji oraz wielkości poszczególnych powierzchni. 4. OBLICZENIA TERMICZNE Dla projektowanego docieplenia stropu na poddaszu przyjęto wartość współczynnika przenikania U 0,25W/m 2 K. 5. INFORMACJE O ODPADACH Zgodnie z Art. 3, pkt. 22 Ustawy o odpadach z dnia 27 kwietnia 2001 roku z późniejszymi zmianami, po wykonaniu prac remontowych odbiorca odpadów staje się jednocześnie wytwórcą odpadów powstałych przy wykonywanej działalności i ponosić będzie wszystkie obciążenia związane z korzystaniem ze środowiska (Art. 279 ust. 2 Ustawy z dnia 27 kwietnia 2001 roku Prawo ochrony środowiska z późniejszymi zmianami). W trakcie prowadzonych na terenie obiektu prac remontowych specjalistyczna firma zewnętrzna wyłoniona w postępowaniu przetargowym (prowadzonego z zastosowaniem preferencji krajowych) zgodnie z Ustawą z dnia 27 kwietnia 2001 roku o odpadach z późniejszymi zmianami zostanie zobowiązana (w ramach umowy) do usunięcia powstających odpadów z terenu obiektu. Do zakresu usług firmy prowadzącej remont należeć będzie m in.: - wykonanie prac remontowych, - odbiór odpadów własnym transportem z załadunkiem wytworzonych odpadów, wywóz odpadów na bieżąco po zgromadzeniu odpowiedniej partii wysyłkowej tak aby transport był ekonomicznie uzasadniony, - przyjęcie odpowiedzialności za wykonanie czynności związanych z gospodarowaniem odpadami, w tym: odbiorem, transportem, rozdzieleniem, segregacją lub unieszkodliwieniem odpadów powstałych w wyniku prac. 6. WARUNKI OCHRONY PRZECIWPOŻAROWEJ Budynek Przedszkola nr 33 we Wrocławiu przy ul. Łąkowej 2a, jest obiektem piętrowym z poddaszem nieużytkowym o wysokości poniżej 12m. Zgodnie z 209, p.2 Rozporządzenia w sprawie warunków, jakim powinny odpowiadać budynki i ich usytuowanie (Dz. U. Nr 75, poz. 690 z 2002 roku z późniejszymi zmianami) obiekt zalicza się do budynków niskich oraz kategorii zagrożenia ludzi ZL II. Dla takiego budynku jest wymagana klasa odporności pożarowej C uwzględniając, że obiekt ma tylko dwie kondygnacje nadziemne i wysokość poniżej 9m.

5 5 W klasie C dla konstrukcji dachu wymagana jest klasa odporności ogniowej R15. Ponieważ nad najwyższą kondygnacją użytkową (1 piętro) wykonany jest strop o konstrukcji żelbetowej i klasie odporności ogniowej co najmniej REI60 dla przekrycia dachu nie ma żadnych wymagań w zakresie klasy odporności ogniowej. Konstrukcję dachu stanowią krokwie 13x15cm, słupy 14x14cm i płatwie 15x18cm. Projekt przewiduje zabezpieczenie drewnianej konstrukcji i deskowania dachu preparatem 4 funkcyjnym, zapewniającym osiągnięcie stopnia niezapalności (NRO). Tęgość krokwi i pozostałych elementów jest wystarczająca aby była osiągnięta ich wymagana odporność ogniowa R15. Przewiduje się wykonanie pokrycia papowego z zastosowaniem papy posiadającej aprobatę dla wykonywania pokryć niezapalnych (NRO). Powyższy wymóg dotyczy również wyłazu. Poddasze budynku objęte remontem jest poddaszem nieużytkowym. Dojście na poddasze jest zapewnione przez klatkę schodową. Klatka schodowa posiada własny sufit (strop) z płyty żelbetowej i ściany murowane z cegły pełnej grubości 25cm zapewniające klasę odporności ogniowej co najmniej REI60. Przewiduje się montaż drzwi na poddasze o klasie odporności ogniowej EI30. Wyjście na dach zostanie zapewnione z poddasza przez typowy wyłaz 86x86cm i stalową drabinę. Konieczna jest wymiana uszkodzonej obudowy wentylacji. Należy wykonać nową obudowę systemową o klasie EI 60 potwierdzonej aprobatą. 7. NIEISTOTNE ODSTĄPIENIA OD PROJEKTU BUDOWLANEGO Nie przewiduje się nieistotnych odstąpień od projektu budowlanego (rozumianych w myśl art. 36a pkt.5 Ustawy Prawo budowlane Dz. U. nr 89 poz. 414 z 1994 roku z późniejszymi zmianami). 8. INFORMACJA DOTYCZĄCA PLANU BIOZ Zgodnie z art. 20 Ustawy Prawo Budowlane (Dz. U. Nr 207 poz.2016 z 2003 roku z późniejszymi zmianami) nakładającym na projektanta obowiązek sporządzenia informacji dotyczącej bezpieczeństwa i ochrony zdrowia informuje się że w trakcie realizacji zamierzenia budowlanego polegającego na remoncie dachu budynku Przedszkola nr 33 we Wrocławiu przy ul. Łąkowej 2a, wystąpią prace budowlane stwarzające zagrożenie bezpieczeństwa i zdrowia ludzi PRZEWIDYWANE ZAGROŻENIA Podczas realizacji rozbiórki budynku przewiduje się możliwość wystąpienia następujących zagrożeń: - upadek osób z wysokości, - upadki przedmiotów z wysokości (upadek przedmiotów z rusztowań budynku, upuszczenie narzędzi lub materiałów przez pracowników), - skaleczenia przy zetknięciu się z ostrymi krawędziami narzędzi i materiałów budowlanych, - transport pionowy materiałów i elementów budowlanych (uderzenia lub przygniecenia przez przemieszczane elementy i materiały podczas montażu i demontażu rusztowań, szalunków), - oparzenia termiczne (przy zgrzewaniu papy), - prace związane z przemieszczaniem ręcznym i dźwiganiem ciężarów (rozładunek materiałów, wnoszenie materiałów na dach oraz przemieszczanie go po jego powierzchni), - potknięcia się, poślizgnięcia, upadek na płaszczyźnie,

6 - pożar (powstanie pożaru w wyniku stosowania substancji łatwopalnych - zaprószenie ognia), - prace w warunkach nadmiernego obciążenia psychicznego (praca na wysokości) ŚRODKI TECHNICZNE I ORGANIZACYJNE ZAPOBIEGAJĄCE NIEBEZPIECZEŃSTWOM W celu zapewnienia należytego poziomu bezpieczeństwa w strefach szczególnego zagrożenia zdrowia i ich sąsiedztwie, Kierownik Budowy powinien: - wykonać i wdrożyć plan BiOZ oraz procedury BHP na terenie budowy, - upewnić się, że prace wykonywane są w sposób zapewniający bezpieczeństwo pracowników na budowie, - zaplanować pracę tak, aby firmy wykonawcze brygady robocze, miały czas na wykonanie swoich prac z zachowaniem bezpieczeństwa pracy, sytuacje, w których prace jednego z wykonawców stwarzają zagrożenie dla pozostałych muszą być eliminowane, np. poprzez opracowanie harmonogramu prac, - upewnienie się, że dla każdego rodzaju pracy opracowany został szacunek ryzyka i metody bezpiecznego jej wykonania oraz że prowadzony jest stały nadzór tych prac na budowie, - nadzorować, czy tylko upoważnione osoby mają dostęp do miejsc, gdzie prowadzone są prace i czy wszystkie osoby przebywające na budowie posiadają strój ochronny stosowany do wykonywania pracy i związanymi z nią zagrożeniami, - prowadzić listę osób, które uczestniczyły w szkoleniu bhp wraz z jego datą, - prowadzić zapis wszystkich poważnych sytuacji w których naruszone zostało bezpieczeństwo oraz zadbać o to, by stały się one przedmiotem dyskusji i ujęte zostały w protokole z roboczego spotkania, - dopilnować, aby rusztowania były wznoszone, modyfikowane i rozbierane przez wykwalifikowanych pracowników należy prowadzić kontrolę wszystkich rusztowań, co do ich zgodności z Przepisami Bezpieczeństwa Budowy, a protokoły z ich kontroli przechowywać na budowie, - przeprowadzać kontrolę na terenie budowy pod względem bezpieczeństwa przynajmniej raz dziennie, aby zapewnić wszystkim pracownikom bezpieczeństwo pracy oraz bezpieczny dostęp do niej WSKAZANIA DOTYCZĄCE SPOSOBU PROWADZENIA INSTRUKTAŻU PRACOWNIKÓW Instruktażu pracowników, który nakazuje się wykonać przed przystąpieniem do realizacji robót szczególnie niebezpiecznych powinien szczególnie zawierać takie elementy jak : - określenie zasad postępowania w przypadku wystąpienia zagrożenia ludzi i środowiska, - uwzględnienie konieczności stosowania przez pracowników środków ochrony indywidualnej, zabezpieczających przed skutkami tych zagrożeń, - stosowaniem bezpośredniego nadzoru nad pracami szczególnie niebezpiecznymi przez wyznaczone w tym celu osoby Należy sporządzić wykaz osób przeszkolonych do udzielania pierwszej pomocy medycznej

7 9. ZAKRES ROBÓT REMONTOWYCH PRACE ROZBIÓRKOWE Należy wykonać następujące prace: rozebrać instalację odgromową wraz z iglicami, zdemontować blaszane kominki wentylacyjne zdemontować dachowe wentylatory mechaniczne (do ponownego montażu), rozebrać pokrycie z papy, rozebrać obróbki blacharskie, zdemontować wyłaz dachowy, rozebrać rynny i rury spustowe bez dolnych odcinków żeliwnych, rozebrać czapki kominów, skuć uszkodzone tynki na kominach i na strychu, wytypować do wymiany i zdemontować fragmenty deskowania (10%) oraz deski czołowe, zdemontować drzwi na poddasze PRACE NA DACHU Należy wykonać następujące prace: wytypować i dokonać wymiany końcówek krokwi (przewidywane 8szt.), uzupełnić deskowanie i deski czołowe, zaimpregnować konstrukcję dachu środkami 4 funkcyjnymi przeciw owadom i grzybom domowym, pleśniom oraz zabezpieczającymi do I stopnia zapalności (NRO), nadmurować kominy z wykonaniem bocznych wylotów wentylacyjnych; nie wykonywać bocznych otworów w kanałach przeznaczonych dla wentylatorów mechnicznych, wykonać betonowe czapki kominów z betonu B20/C16 (rys.b4), uzupełnić tynki kominów tynkiem mineralnym kat.iii i pomalować dwukrotnie emulsyjną farbą elewacyjną, zamontować siatki ocynkowane na bocznych otworach kominów (rys.b4), zamontować wyłaz dachowy 86x86cm z kołnierzem mocowanym do połaci dachu, zamontować dachowe wentylatory mechaniczne (uprzednio zdemontowane), wykonać pokrycie papą podkładową asfaltową modyfikowaną SBS na osnowie szklanej do mocowania mechanicznego nie gorszej niż 150/2000 (osnowa min 150g/m 2, asfalt modyfikowany SBS min 2000g/m 2 ) wykonać obróbki z pasów 25cm papy przy attykach i kominach z ułożeniem trójkątnych listew styropianowych laminowanych 50x50mm, zamocować obróbki z blachy cynkowo-tytanowej 0,6mm na okapie oraz rynhaki,

8 8 wymienić kominki wentylacyjne i zamontować blaszane kominki wentylacyjne poddasza z blachy cynkowo-tytanowej 0,6mm, wykonać pokrycie z papy nawierzchniowej asfaltowej modyfikowanej SBS jednowarstwowego krycia nie gorszej niż 200/3000 (osnowa z włókniny poliestrowej wzmocnionej 200g/m 2, zawartość asfaltu modyfikowanego SBS min.3000g/m 2 ) w kolorze szarym, jako łączniki zastosować wkręty do drewna 5x45mm (np. IW-T-5,0x45mm) z podkładkami tłoczonymi 80x40mm (np. IRC/W 82x40mm), rozstaw 3szt/m 2 (4szt/m 2 na obwodzie), wykonać obróbki z pasów papy nawierzchniowej szer. 40 cm, wykonać pozostałe obróbki blacharskie z blachy cynkowo-tytanowej 0,6mm, 9.3. RYNNY I RURY SPUSTOWE Należy wykonać następujące prace: zamontować na rynhakach rynny wiszące Ø180mm, zamontować rury spustowe Ø150mm, wykonać instalację odgromową wg części projektu branży instalacje elektryczne PRACE NA PODDASZU Należy wykonać następujące prace: zamontować drzwi stalowe ocieplone o odporności ogniowej klasy EI30 na klatkę schodową, zamontować drabinę stalową przy wyłazie na dach, uzupełnić tynki tynkiem mineralnym kat.iii, ściany klatki schodowej ocieplić od strony poddasza styropianem EPS80 grubości 12cm i pokryć warstwą kleju zbrojonego siatką z tworzywa sztucznego i wykończyć wyprawą mineralną cienkowarstwową, pomalować tynki na poddaszu farbą wapienną, wykonać obudowę wentylacji (wymiary na rzucie poddasza) systemową z płyt GKF 2x12,5mm z izolacją 5cm z wełny mineralnej min 30kg/m 3 o klasie odporności EI 60 potwierdzonej aprobatą, obudowę wyszpachlować gipsem i pomalować dwukrotnie farbą emulsyjną, ułożyć legary 10x16cm pod kładki komunikacyjne na istniejącej posadzce w rozstawach nie przekraczających 120cm, ułożyć na istniejącej posadzce i na stropie klatki schodowej wełnę mineralną 15cm 40kg/m 3 ułożyć na wełnie membranę paroprzepuszczalną, połączenia wykonać na zakładki klejone taśmą, ułożyć na dociepleniu kładki komunikacyjne szerokości 70cm z desek grubości 25mm na wcześniej ułożonych legarach.

9 PRACE ZABEZPIECZAJĄCE Ze względu na płaskie dachy nie przewiduje się specjalnych zabezpieczeń, podczas remontu należy jednak wygrodzić i oznakować teren przy budynku. 10. UWAGI OGÓLNE Zastosowane rozwiązania projektowe mogą być, za zgodą projektantów, zastąpione przez inne zbliżone z uwzględnieniem wynikających z tych zmian konsekwencji. Wszystkie przedstawione materiały należy traktować jako przykładowe i można je zastąpić innymi o parametrach nie gorszych niż zaproponowane w projekcie i spełniających przedstawione wymagania. Projektant : mgr inż. Marek Mazur Wrocław 22 czerwca 2011 roku

10 ROZKŁAD TEMPERATURY I CIŚNIENIA PARY WODNEJ W PRZEGRODZIE Poniedziałek :42 Strop poddasza - P-33 Łąkowa 2a Dane: ===== temperatura zewnętrzna = -18,0 C temperatura wewnętrzna = 20,0 C wilgotność względna zewnętrzna = 85,0 % wilgotność względna wewnętrzna = 55,0 % opór przejmowania ciepła dla strony zewn. = 0,0400 m2 K/W opór przejmowania ciepła dla strony wewn. = 0,1200 m2 K/W opór dyfuzyjny dla strony zewnętrznej = 0,0000 m2 h hpa/g opór dyfuzyjny dla strony wewnętrznej = 0,0000 m2 h hpa/g warstwa grubość przewodność współcz. przepuszcz. cieplna pary wodnej (m) (W/(m K)) (g/(m h hpa)) 1-2 0,0002 0,1 0,033 Membrana paroprzepuszczalna 2-3 0,15 0,042 0,048 Wełna mineralna 3-4 0,03 1,0 0,0045 Gładź cementowa 4-5 0,11 0,28 0,0375 śuŝel 5-6 0,15 1,7 0,003 Konstrukcja betonowa Wyniki: ======= Współczynnik przenikania ciepła przez przegrodę k = 0,24 W/(m2 K) płaszczyzna temperatura ciśn. pary nasyc. ciśn. rzeczywiste ( C) (hpa) (hpa) 1-17,64 1,29 1, ,62 1,30 1, ,35 16,37 1, ,62 16,66 2, ,14 20,83 3, ,93 21,87 12,87 +20,00 C ciśnienie pary nasyc. (hpa) temperatura ( C) ciśnienie rzeczyw. (hpa) -18,00 C
