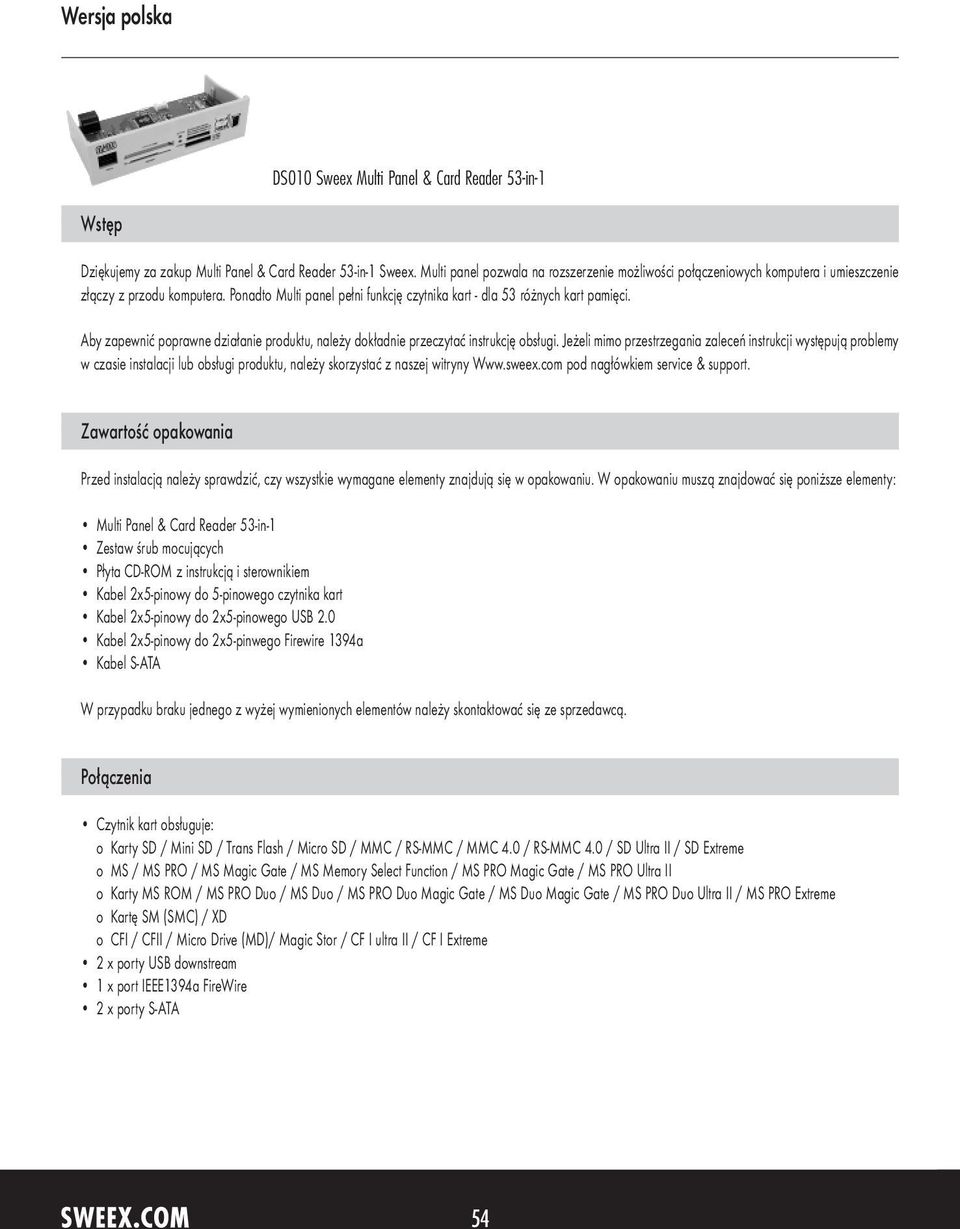

1 DS010 Sweex Multi Panel & Card Reader 53-in-1 Wstęp Dziękujemy za zakup Multi Panel & Card Reader 53-in-1 Sweex. Multi panel pozwala na rozszerzenie możliwości połączeniowych komputera i umieszczenie złączy z przodu komputera. Ponadto Multi panel pełni funkcję czytnika kart - dla 53 różnych kart pamięci. Aby zapewnić poprawne działanie produktu, należy dokładnie przeczytać instrukcję obsługi. Jeżeli mimo przestrzegania zaleceń instrukcji występują problemy w czasie instalacji lub obsługi produktu, należy skorzystać z naszej witryny pod nagłówkiem service & support. Zawartość opakowania Przed instalacją należy sprawdzić, czy wszystkie wymagane elementy znajdują się w opakowaniu. W opakowaniu muszą znajdować się poniższe elementy: Multi Panel & Card Reader 53-in-1 Zestaw śrub mocujących Płyta CD-ROM z instrukcją i sterownikiem Kabel 2x5-pinowy do 5-pinowego czytnika kart Kabel 2x5-pinowy do 2x5-pinowego USB 2.0 Kabel 2x5-pinowy do 2x5-pinwego Firewire 1394a Kabel S-ATA W przypadku braku jednego z wyżej wymienionych elementów należy skontaktować się ze sprzedawcą. Połączenia Czytnik kart obsługuje: o Karty SD / Mini SD / Trans Flash / Micro SD / MMC / RS-MMC / MMC 4.0 / RS-MMC 4.0 / SD Ultra II / SD Extreme o MS / MS PRO / MS Magic Gate / MS Memory Select Function / MS PRO Magic Gate / MS PRO Ultra II o Karty MS ROM / MS PRO Duo / MS Duo / MS PRO Duo Magic Gate / MS Duo Magic Gate / MS PRO Duo Ultra II / MS PRO Extreme o Kartę SM (SMC) / XD o CFI / CFII / Micro Drive (MD)/ Magic Stor / CF I ultra II / CF I Extreme 2 x porty USB downstream 1 x port IEEE1394a FireWire 2 x porty S-ATA 54

Aby zapewnić poprawne działanie produktu, należy dokładnie przeczytać instrukcję obsługi.

2 Dodatkowe dane techniczne Obsługuje: Interfejsy USB 2.0 i USB 1.1 Odpowiednie USB i ACPI Obsługuje: Windows 98SE, 2000 i XP Instalacja urządzenia Przed instalacją sprzętu, należy podjąć następujące środki ostrożności: Należy upewnić się, że komputer jest wyłączony i odłączony od zasilania. Należy również odłączyć kable drukarki i monitora (ponieważ posiadają one własne zasilanie), aby uzyskać pewność, że komputer nie jest zasilany. Odkręcić obudowę komputera. Rozładować ładunki elektrostatyczne. Wykonać to dotykając grzejnika lub nie malowanej rury wody lub innego podobnego elementu. Do tego celu nie należy używać wkrętaka magnetycznego. Przed wykonaniem dalszych czynności, krótko dotknąć ramy obudowy komputera. Należy maksymalnie ograniczyć kontakt ze stykami karty PC lub pamięci. Znaleźć puste gniazdo komputera 5 1/4" i wyjąć część metalową płytki ochronnej obudowy komputera przed odpowiednim gniazdem. Zdjąć również panel znajdujący się z przodu tego gniazda. Podłączyć kable 2 x 5-pinowe (USB 2.0 i Firewire 1394a) do odpowiednich pinowych złączy Multi panelu 53-w-1 firmy Sweex. Następnie, podłączyć 5-pinowy kabel czytnika kart. Należy zwrócić uwagę na wgłębienie w czasie podłączania złączy pinowych! Złącze można zamontować w jeden sposób, nie należy używać siły! Podłączyć kabel S-ATA do jednego ze złączy S-ATA. Jeżeli jest to wymagane można zamontować drugi kabel S-ATA. 55

wyłączony i odłączony od zasilania. Należy również odłączyć kable drukarki i monitora (ponieważ posiadają one własne zasilanie), aby uzyskać pewność, że komputer nie jest zasilany.

3 Zainstalować Multi panel 53-w-1 firmy Sweex w zwolnionym gnieździe 5 1/4. Zamocować go do szafki za pomocą 4 śrub. Podłączyć kable Multi panelu 53-w-1 firmy Sweex z płytą główną. W celu upewnienia się, że podłączenie zostało przeprowadzone w prawidłowy sposób, należy sprawdzić w dokumentacji płyty głównej. Można założyć obudowę na komputer i prawidłowo podłączyć kable. Włączyć zasilanie komputera. Instalacja Windows 98SE/2000/XP Należy upewnić się, że system operacyjny został zaktualizowany przed rozpoczęciem instalacji. Można to sprawdzić w łatwy sposób przez uruchomienie przeglądarki Internet Explorer i wybranie opcji "Aktualizacja Windows" w menu "Dodatki". Ta sama procedura instalacji obowiązuje dla wszystkich systemów operacyjnych. Po zrestartowaniu komputera, Windows automatycznie wykryje i zainstaluje sprzęt. W celu ułatwienia korzystania z czytnika kart, z różnymi kartami pamięci można zainstalować ikony graficzne. Włożyć płytę instalacyjną oprogramowania do napędu CD-ROM. Instalator uruchomi się automatycznie. W menu należy wybrać Sterownik. Jeżeli uruchomienie nie nastąpi automatycznie, można je wykonać ręcznie. W tym celu należy, otworzyć Mój komputer i przejść do X:\ \ driver\(x oznacza literę napędu CD-ROM). Należy odnaleźć 'Setup.exe, kliknąć dwukrotnie plik i postępować zgodnie z instrukcjami. Pojawi się następujący ekran: W tym miejscu kliknąć Dalej (Next). 56

Włączyć zasilanie komputera. Instalacja Windows 98SE/2000/XP Należy upewnić się, że system operacyjny został zaktualizowany przed rozpoczęciem instalacji.

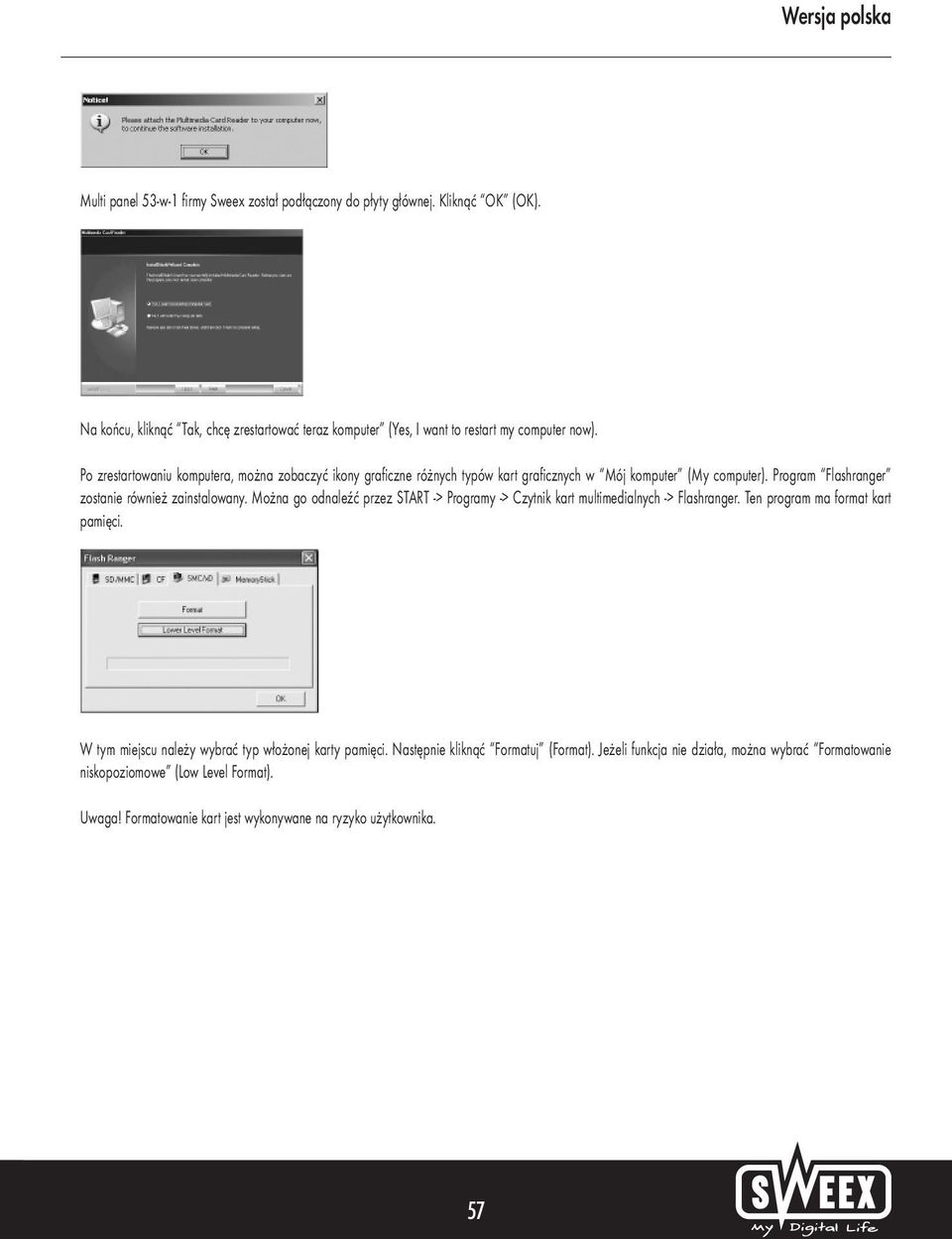

4 Multi panel 53-w-1 firmy Sweex został podłączony do płyty głównej. Kliknąć OK (OK). Na końcu, kliknąć Tak, chcę zrestartować teraz komputer (Yes, I want to restart my computer now). Po zrestartowaniu komputera, można zobaczyć ikony graficzne różnych typów kart graficznych w Mój komputer (My computer). Program Flashranger zostanie również zainstalowany. Można go odnaleźć przez START -> Programy -> Czytnik kart multimedialnych -> Flashranger. Ten program ma format kart pamięci. W tym miejscu należy wybrać typ włożonej karty pamięci. Następnie kliknąć Formatuj (Format). Jeżeli funkcja nie działa, można wybrać Formatowanie niskopoziomowe (Low Level Format). Uwaga! Formatowanie kart jest wykonywane na ryzyko użytkownika. 57

Można go odnaleźć przez START -> Programy -> Czytnik kart multimedialnych -> Flashranger. Ten program ma format kart pamięci. W tym miejscu należy wybrać typ włożonej karty pamięci.

5 Kontrolki LED Multi panel 53-w-1 firmy Sweex posiada dwie kontrolki LED. Kontrolki LED Kolor Status Znaczenie Moc Czerwona Wł. Czytnik kart został pomyślnie podłączony do zasilania Aktywny Zielona Wł. Typ karty pamięci znajduje się w czytniku kart Miga Odczyt/zapis danych Gwarancja Wszystkie produkty marki Sweex są objęte trzyletnią gwarancją. Gwarancja i pomoc nie obejmuje załączonego oprogramowania i/lub dołączonych akumulatorów (do ładowania). Roszczenia gwarancyjne są regulowane przez sprzedawcę, u którego dany produkt został zakupiony. Właściciel posiada i zachowuje prawa do wszystkich nazw marek wymienionych w niniejszej instrukcji oraz wszelkie prawa pokrewne. 58
