1 Rafał Wrzosek Iława ul. M. Skłodowskiej Curie 2B/27 tel e mail: pracownia d3@wp.pl d3.pl NIP REGON PROJEKT BUDOWLANY EGZ. 1 OBIEKT: Iława on line. Etap I bezpieczeństwo i informacja" montaż anten i klimatyzatora oraz wykonanie otworu drzwiowego w ścianie wewnętrznej budynku Ratusza Miejskiego w Iławie wraz zamurowanie istniejącego otworu drzwiowego BRANŻA: Konstrukcja INWESTOR: Gmina Miejska Iława ul. Niepodległości Iława PROJEKTANT: mgr inż. Rafał Wrzosek DATA: r.

2 SPIS TREŚCI DO PROJEKTU 1. Strona tytułowa i spis treści 2. Oświadczenie projektanta 3. Uprawnienia projektowe 4. Projekt zagospodarowania terenu - część opisowa - część rysunkowa 5. Plan bezpieczeństwa i ochrony zdrowia - część opisowa 6. Projekt architektoniczno budowlany - opis techniczny - część rysunkowa 7. Uzgodnienia

3 Rafał Wrzosek Iława ul. M. Skłodowskiej Curie 2B/27 tel e mail: pracownia d3@wp.pl NIP REGON OŚWIADCZENIE OŚWIADCZENIE: Na podstawie art. 20 ust. 4 ustawy Prawo budowlane Dz. U. z 2010 r. Nr 243 poz ze zm. oświadczam, że projekt budowlany pn.: Iława on line. Etap I bezpieczeństwo i informacja" montaż anten i klimatyzatora oraz wykonanie otworu drzwiowego w ścianie wewnętrznej budynku Ratusza Miejskiego w Iławie wraz zamurowanie istniejącego otworu drzwiowego został sporządzony zgodnie z obowiązującymi przepisami i zasadami wiedzy technicznej. OBIEKT: Iława on line. Etap I bezpieczeństwo i informacja" montaż anten i klimatyzatora oraz wykonanie otworu drzwiowego w ścianie wewnętrznej budynku Ratusza Miejskiego w Iławie wraz zamurowanie istniejącego otworu drzwiowego BRANŻA: konstrukcyjna INWESTOR: Gmina Miejska Iława ul. Niepodległości Iława PROJEKTANT: mgr inż. Rafał Wrzosek DATA: r.

4 Zaświadczenie o numerze weryfikacyjnym: WAM-WQL-SUU-W5P * Pan Rafał Andrzej Wrzosek o numerze ewidencyjnym WAM/BD/0100/12 adres zamieszkania ul. M. C. Skłodowskiej 2 B / 27, Iława jest członkiem Warmińsko-Mazurskiej Okręgowej Izby Inżynierów Budownictwa i posiada wymagane ubezpieczenie od odpowiedzialności cywilnej. Niniejsze zaświadczenie jest ważne do dnia Zaświadczenie zostało wygenerowane elektronicznie i opatrzone bezpiecznym podpisem elektronicznym weryfikowanym przy pomocy ważnego kwalifikowanego certyfikatu w dniu roku przez: Piotr Narloch, Przewodniczący Rady Warmińsko-Mazurskiej Okręgowej Izby Inżynierów Budownictwa. (Zgodnie art. 5 ust 2 ustawy z dnia 18 września 2001 r. o podpisie elektronicznym (Dz. U Nr 130 poz. 1450) dane w postaci elektronicznej opatrzone bezpiecznym podpisem elektronicznym weryfikowanym przy pomocy ważnego kwalifikowanego certyfikatu są równoważne pod względem skutków prawnych dokumentom opatrzonym podpisami własnoręcznymi.) * Weryfikację poprawności danych w niniejszym zaświadczeniu można sprawdzić za pomocą numeru weryfikacyjnego zaświadczenia na stronie Polskiej Izby Inżynierów Budownictwa lub kontaktując się z biurem właściwej Okręgowej Izby Inżynierów Budownictwa.

5

6 OPIS ZAGOSPODAROWANIA TERENU do projektu Iława on line. Etap I bezpieczeństwo i informacja" montaż anten i klimatyzatora oraz wykonanie otworu drzwiowego w ścianie wewnętrznej budynku Ratusza miejskiego w Iławie wraz z zamurowaniem istniejącego otworu drzwiowego Inwestor: Gmina Miejska Iława Iława ul. Niepodległości Przedmiot inwestycji. Opracowanie obejmuje montaż anten, klimatyzatora oraz wykonanie otworu w ścianie wewnętrznej budynku wraz z zamurowaniem otworu istniejącego w budynku Ratusza Miejskiego w Iławie na działce nr 203 obręb Zakres opracowania. Niniejsza dokumentacja obejmuje istniejące zagospodarowanie działki nr 203 obręb 11 w m. Iława opracowany na mapie sytuacyjno - wysokościowej w skali 1:500 z dnia r. oraz projekt budowlany Podstawa opracowania. Zlecenie inwestora Mapa sytuacyjno-wysokościowa w skali 1:500, Wizja lokalna dokonana w terenie w styczniu i lutym 2014 roku. Przepisy ustawy: Prawo Budowlane z dnia 7 lipca 1994 roku - tekst jednolity Dz. U. z 2010 r. Nr 243 Poz z późn. zm. Rozporządzenie Ministra Infrastruktury z dnia 12 kwietnia 2002 roku w sprawie warunków technicznych jakim powinny odpowiadać budynki i ich usytuowanie. Dz. U. z 2002 r. nr 75 poz. 690 ze zm. Normy Budowlane fakultatywnie. Inne przepisy związane

7 2. Istniejące zagospodarowanie terenu. Teren zgodnie z zapisami obowiązującego miejscowego planu zagospodarowania przestrzennego miasta Iławy jest oznaczony symbolem A-U2 - ratusz - siedziba władz miejskich oraz hala miejska - kinoteatr. Teren stanowi strefę konserwatorską B, a sam budynek ratusza miejskiego został wpisany do wojewódzkiego rejestru zabytków decyzją nr PSOZ-IZN-5340/154/94 z dnia r. - nr rej. A Projektowane zagospodarowanie terenu. W związku z planowanymi robotami dla zadania pn. Iława on-line. Etap I bezpieczeństwo i informacja" montaż anten i klimatyzatora oraz wykonanie otworu drzwiowego w ścianie wewnętrznej budynku Ratusza Miejskiego w Iławie nie przewiduje się żadnych zmian w zagospodarowaniu terenu. 4. Bilans terenu działki. Powierzchnia ogólna działki 2 053,00 m 2 100% Powierzchnia zabudowana 456,90 m 2 22,2% Powierzchnie utwardzone 1 566,10 m 2 76,3% Powierzchnie zielone 31,00 m 2 1,5% W związku z planowaną inwestycją bilans pozostanie niezmieniony. 5. Charakterystyka działki i budynku. Budynek Ratusza Miejskiego jest usytuowany w Iławie przy ul. Niepodległości na działce nr 203 obręb 11. a) budynek jest wpisany do wojewódzkiego rejestru zabytków decyzją nr PSOZ-IZN-5340/154/94 z dnia r. - nr rej. A-3762 b) budynek znajduje się w strefie ochrony konserwatorskiej B. c) działka nie znajduje się na terenie objętym ochroną przyrodniczą

8 6. Dane określające wpływ eksploatacji górniczej. Działka nie znajdują się w granicach terenu górniczego. 7. Dane określające wpływ inwestycji na środowisko. Projektowany obiekt nie będzie wpływał ujemnie na stan środowiska naturalnego: a) nie koliduje z istniejącym systemem zieleni wysokiej i średniej, c) realizowana inwestycja nie będzie miała wpływu na obszar Chronionego Krajobrazu Pojezierza Iławskiego oraz nie naruszy spójności krajowego obszaru terenów chronionych, d) urządzenia zainstalowane na budynku nie będą miał negatywnego wpływu na środowisko oraz warunki higieny i zdrowia dla użytkowników oraz zabudowy sąsiadującej, 8. Uwagi końcowe. Wszystkie roboty budowlane wykonane zostaną zgodnie z decyzją pozwolenia na budowę wydaną przez Starostwo Powiatowe w Iławie oraz decyzją Wojewódzkiego Konserwatora Zabytków w Olsztynie pod nadzorem osób posiadających stosowne uprawnienie budowlane, z materiałów posiadających atest PZH i ITB odnośnie dopuszczenia do stosowania w budownictwie oraz niezbędne certyfikaty i aprobaty techniczne na znak zgodności z obowiązującymi Polskimi Normami. Opracował:

9

10 OPIS TECHNICZNY do projektu budowlanego Iława on line. Etap I bezpieczeństwo i informacja" montaż anten i klimatyzatora oraz wykonanie otworu drzwiowego w ścianie wewnętrznej budynku Ratusza Miejskiego w Iławie wraz zamurowanie istniejącego otworu drzwiowego Inwestor: Gmina Miejska Iława ul. Niepodległości 13, Iława Adres inwestycji: Budynek Ratusza Miejskiego na działce nr 203 obręb 11 w Iławie przy ul. Niepodległości Podstawa opracowania. zlecenie inwestora na opracowanie dokumentacji, uzgodnienia z inwestorem odnośnie lokalizacji i rozwiązań materiałowo konstrukcyjnych, wizja lokalna w czasie, której dokonano oględzin, pomiarów, itp., normy, normatywy techniczne projektowania, literatura fachowa. 2. Przeznaczenie i program użytkowy obiektu budowlanego FUNKCJA PROJEKTOWANEGO OBIEKTU Gmina Miejska Iława, pozyskała fundusze w ramach RPO W i M na lata na realizację projektu pod nazwą Iława on line. Etap I bezpieczeństwo i informacja", którego celem jest podniesienie efektywności działania służb zaangażowanych w zapewnienie porządku i bezpieczeństwa na terenie gminy miejskiej Iława, stworzenie możliwości informowania i ostrzegania mieszkańców oraz podniesienie jakości i efektywności pracy administracji publicznej poprzez wdrożenie systemu wspomagania pracy służb oraz systemu elektronicznego obiegu dokumentów. Jednym z elementów przedmiotowego projektu jest budowa systemu monitoringu wizyjnego opartego o 7 nowoczesnych kamer IP umieszczonych w newralgicznych punktach miasta. Jednym z elementów przedmiotowego projektu jest budowa systemu monitoringu wizyjnego opartego o 7 nowoczesnych kamer IP umieszczonych w newralgicznych punktach miasta (między innymi w centrum miasta oraz amfiteatrze miejskim, gdzie odbywa się szereg

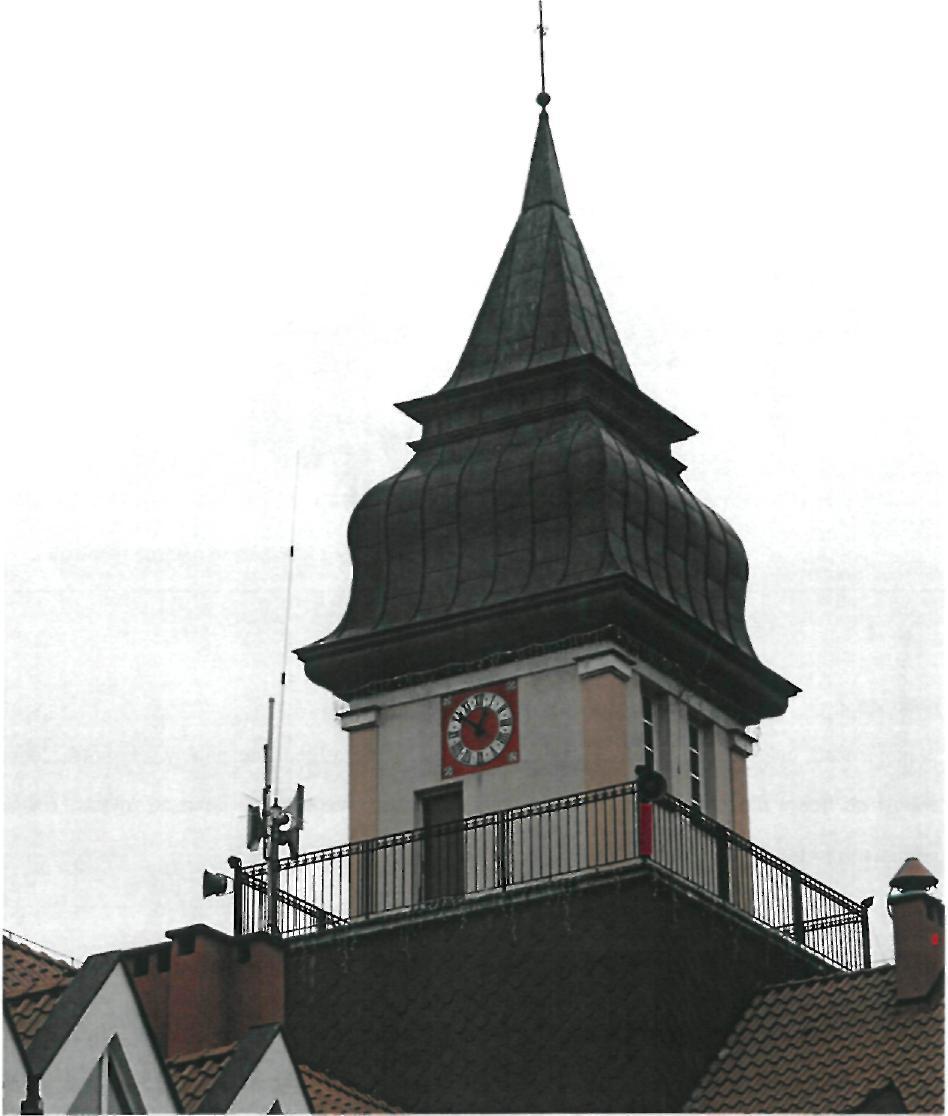

11 imprez międzynarodowych, krajowych oraz o zasięgu regionalnym). Aby realizacja monitoringu miejskiego w zakładanym kształcie była możliwa, konieczne jest uruchomienie systemu transmisji radiowej typu punkt-punkt (wariant I) lub punkt wielopunkt (wariant II) pomiędzy centrum oglądowym zlokalizowanym w siedzibie Straży Miejskiej w budynku Urzędu Miasta Iława, ul. Niepodległości 13 oraz kamerami wysokiej rozdzielczości zlokalizowanymi na terenie Iławy. Przeprowadzone wstępne planowanie radiowe wykazało, że obiektem, na którym powinny być zainstalowane anteny systemu radiowego, jest budynek Urzędu Miasta Iława, położony w Iławie przy ul. Niepodległości 13. Drugim elementem realizowanego projektu jest montaż klimatyzacji w pomieszczeniu, w którym znajdowały się będą urządzenia serwerowe dedykowane do obsługi wdrażanych platform serwerowych. Planowany zakres prac obejmuje dwa zadania: umieszczenie anten systemu radiowego na zabytku umieszczenie jednostki zewnętrznej klimatyzatora 3. Umieszczenie anten systemu radiowego Wariant 2 W narożnikach galerii otaczającej wieżę Ratusza zamontowane zostaną dwie anteny sektorowe. Jedna antena od frontu druga od tyłu budynku. Lokalizację anten przedstawiają poniższe zdjęcia. Zdjęcie pierwsze - tył budynku, zdjęcie drugie - front budynku. Opis urządzenia

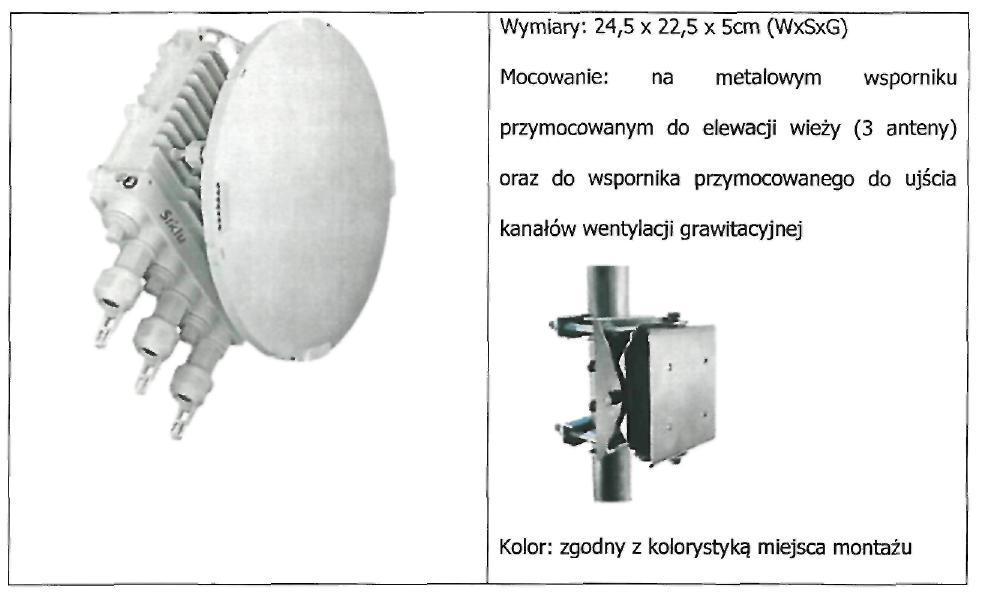

12 Opis urządzenia

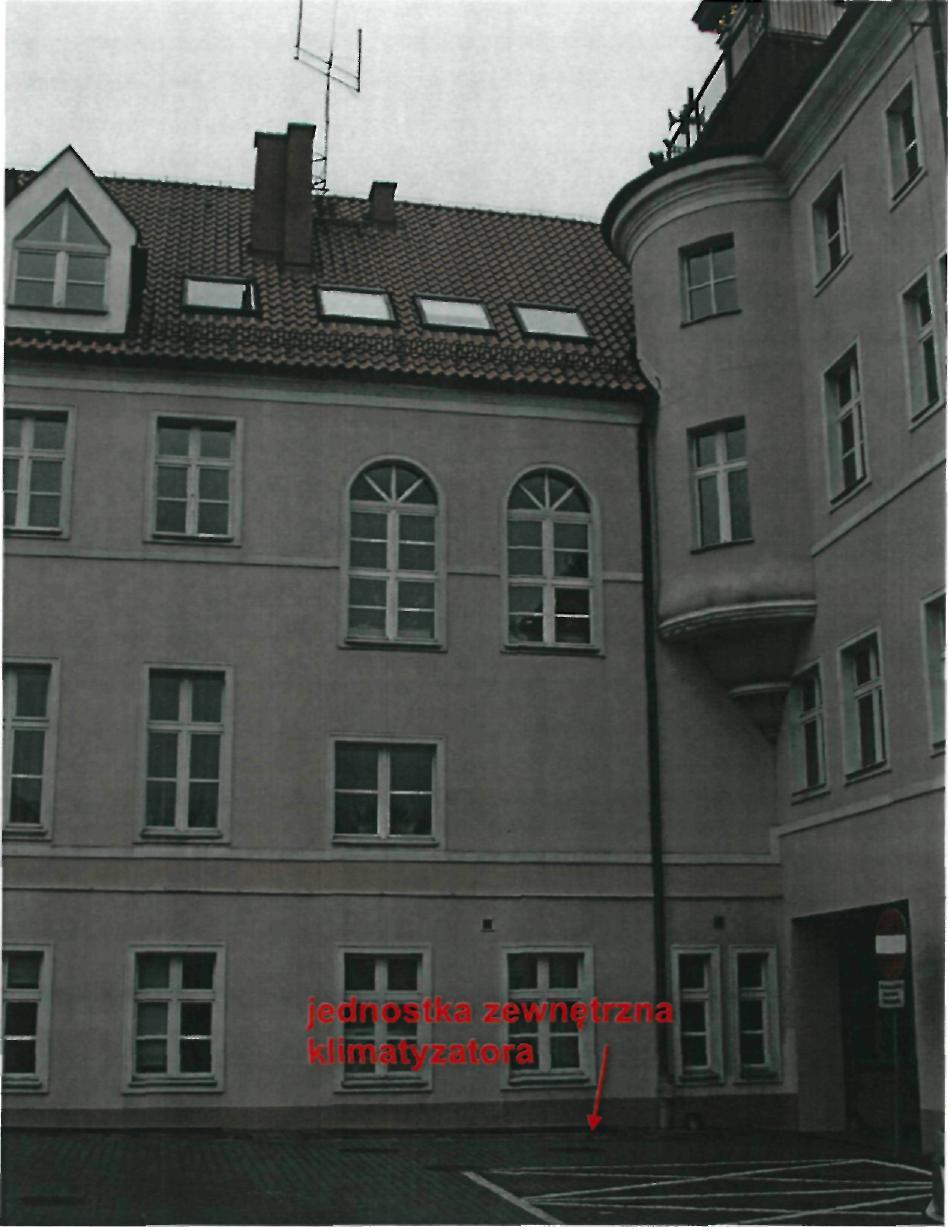

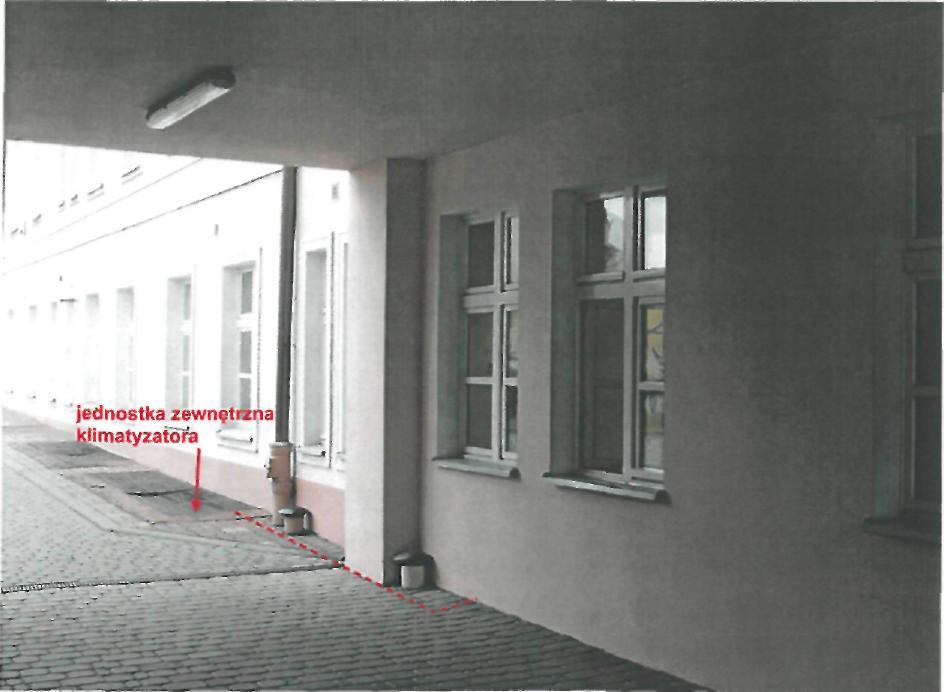

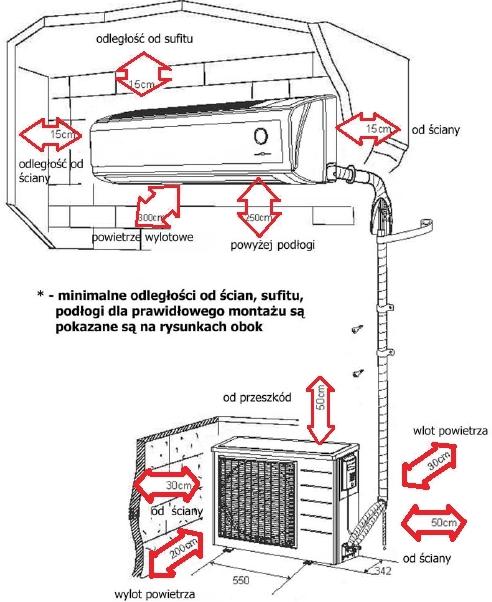

13 4. Umieszczenie jednostki zewnętrznej klimatyzatora W związku z koniecznością zapewnienia odpowiednich warunków temperaturowych w pomieszczeniu przeznaczonym na potrzeby serwerowni, Wnioskodawca planuje wykonanie instalacji klimatyzacyjnej. Jednostka zewnętrzna umieszczona zostanie we wnęce znajdującej się bezpośrednio przy budynku, w której znajduje się okno piwniczne. Jednostka umieszczona zostanie poniżej poziomu chodnika i nie będzie widoczna z zewnątrz. Miejsce lokalizacji wskazuje zdjęcie 1 (tył budynku Ratusza). Połączenie jednostki zewnętrznej z wewnętrzną odbędzie się rurami w specjalnej otulinie. Wejście do budynku odbędzie się bezpośrednio z wnęki, w której znajduje się moduł zewnętrzny. Na zdjęciu nr 2 pokazano planowany przebieg rur, które znajdują się w wewnętrznej części budynku. Orientacyjne wymiary jednostki zewnętrznej: 80 x 55 x 30 cm

14

15 5. Wykonanie otworu w istniejącej ścianie wewnętrznej W celu prowadzenia podglądu obrazu przesyłanego przez kamery bezpośrednio przy pomieszczeniach siedziby Straży Miejskiej w budynku Ratusza przystosowane będzie pomieszczenie, w którym prowadzony będzie nadzór monitoringu przez strażników miejskich. W związku z tym faktem istnieje konieczność wykonania otworu drzwiowego w istniejącej ścianie pomiędzy korytarzem, a pomieszczeniem nadzoru monitoringu zgodnie z rysunkiem nr A 2. Otwór o wymiarach 100 x 210 cm będzie wykonany w ścianie konstrukcyjnej gr. 38 cm. Istniejący otwór drzwiowy z pomieszczenia nadzoru na korytarz zostanie zamurowany. Zamurowanie otworu zostanie wykonane płytami G KB gr. 12,5 mm na ruszcie stalowym z wypełnieniem wełną mineralną gr. 8 cm. Budynek Ratusza miejskiego jest obiektem wpisanym do Wojewódzkiego Rejestru Zabytków pod numerem A 3762 decyzją nr PSOZ IZN 5340/154/94 z dnia r. Na prowadzenie robót budowlanych przy zabytku konieczne jest uzyskanie pozwolenia Wojewódzkiego Konserwatora Zabytków w Olsztynie. Wprowadzone zmiany nie będą miały wpływu na wygląd elewacji budynku, nie będą miały również negatywnego wpływu na układ funkcjonalny budynku ROZWIĄZANIA KONSTRUKCYJNO MATERIAŁOWE Nadproże Belkę nadproża złożonego z 2 dwuteowników IPE 140 o długości cm osadzić oraz późniejsze przebicie otworów wykonać zgodnie z rysunkiem nr A 5 Schemat przebicia otworów" Ściany konstrukcyjne. Istniejące murowane z cegły ceramicznej pełnej gr. 38 cm Stolarka drzwiowa W związku z wykonaniem otworu osadzone będą drzwi płycinowe o szerokości 90 cm w kolorze białym. Drzwi wyglądem będą nawiązywały do stolarki istniejącej. 6. Uwagi końcowe roboty można rozpocząć po uzyskaniu decyzji Wojewódzkiego Konserwatora Zabytków w Olsztynie na prowadzenie robót budowlanych przy zabytku, uprawomocnieniu się decyzji pozwolenia na budowę oraz po ustanowieniu kierownika robót zgodnie z Ustawą Prawo Budowlane,

16 rozbudowę prowadzić pod stałym nadzorem uprawnionego kierownika, wszelkie odstępstwa należy uzgadniać z autorem projektu, roboty budowlane prowadzić z zachowaniem wymaganych norm i przepisów w sprawie bezpieczeństwa i higieny pracy podczas wykonywania robót budowlanych (Dz. U. Nr 47, póz. 401) oraz w zakresie warunków technicznych (Dz. U. Nr 75 poz. 690 z późn. zm.) odbiory robót prowadzić zgodnie z wytycznymi określonymi stosownymi warunkami oraz Warunkami technicznymi wykonania i odbioru robót budowlano montażowych" cz. IV Zestawienie obciążeń. OBLICZENIA STATYCZNE Obciążenie Wartość charakterystyczna [kn/m] Współczynnik obciążenia Wartość obliczeniowa [kn/m] Strop nad otworem podłoga 22 mm 0,022*4,16 0,92 1,20 1,11 warstwa wygładzająca 0,02*4,15*21,0 1,74 1,30 2,27 podkład cement wyrównawczy 0,02*4,15 0,083 1,30 0,11 strop 4,15*25,0*0,16 16,60 1,20 19,92 tynk na stropie 0,015*4,15*19,0 1,18 1,30 1,54 obciążenie zastępcze od ścianek działowych 1,25*1,5 1,88 1,20 2,25 Ściana nad otworem ściana 2,5*1,0*0,38*21,0 19,95 1,20 23,94 Obciążenie zmienne 1,5*3,0 4,50 1,40 6,30 Ciężar własny dwuteownika 2*1,5*0,114 0,342 1,10 0,38 q k = 47,20 q= 57,82

17 Do obliczeń przyjęto obciążenie q=58,0 [kn/m] Pręt nr 1 Zadanie: Nadproże Przekrój: 2 I 140 X Y y 140,0 x 236,0 Wymiary przekroju: I 140 h=140,0 g=5,7 s=66,0 t=8,6 r=5,7. Charakterystyka geometryczna przekroju: Jxg=2714,7 Jyg=1146,0 A=36,60 ix=8,6 iy=5,6. Materiał: St3SX,St3SY,St3S,St3V,St3W. Wytrzymałość fd=215 MPa dla g=8,6. Siły przekrojowe: xa = 0,750; xb = 0,750. Obciążenia działające w płaszczyźnie układu: A N = 0,0 kn, M y = 16,4 knm, V x = -0,0 kn. Naprężenia w skrajnych włóknach: σ t = 100,2 MPa σ C = -100,2 MPa. Połączenie gałęzi: Przyjęto, że gałęzie połączone są przewiązkami o szerokości b = 100,0 mm i grubości g = 8,0 mm w odstępach l 1 = 300,0 mm, wykonanymi ze stali St3SX,St3SY,St3S,St3V,St3W. Smukłość gałęzi: λ ν = λ 1 = l 1 / i 1 = 300,0 / 14,0 = 21,43 λp = f / d = / 215 = 84,00 Współczynniki redukcji nośności: Współczynnik niestateczności dla ścianki przy ściskaniu wynosi ϕ p = 1,000. Współczynnik niestateczności gałęzi wynosi: λ = λ 1 / λ p = 21,43 / 84,00 = 0,255 ϕ 1 = 0,992. W związku z tym współczynniki redukcji nośności wynoszą: - dla zginana względem osi Y: ψ y = 1,000 Smukłość zastępcza pręta: - dla wyboczenia w płaszczyźnie prostopadłej do osi X λ = l wx / i x = 1500,0 / 86,1 = 17, λm = λ + λν m / 2 = 17, ,43 2 = 27,61 λm λm = ψo = 27,61 0,992 = 0,327 λp 84,00

18 Nośność przewiązek: xa = 0,000; xb = 1,500. Przewiązki prostopadłe do osi X: Q = 1,2 V = 1,2 0,0 = 0,0 kn Q 0,012 A f d = 0,012 36, = 9,4 kn Przyjęto Q = 9,4 kn V Q Ql1 = = n( m 1) a 9,4 300,0 2 (2-1) 170,0 = 8,3 kn Ql1 MQ = = 9,4 0,3 = 0,7 knm mn 2 2 V R = 0,58 ϕ pv A v f d = 0,58 1,000 0,9 100,0 8, = 89,8 kn M R = W f d = 8,0 100,0 2 / = 2,9 knm V Q = 8,3 < 89,8 = V R M Q = 0,7 < 2,9 = M R Naprężenia: xa = 0,750; xb = 0,750. Naprężenia w skrajnych włóknach: σ t = 100,2 MPa σ C = -100,2 MPa. Naprężenia: - normalne: σ = 0,0 Δσ = 100,2 MPa ψ oc = 1,000 Warunki nośności: σ ec = σ / ψ oc + Δσ = 0,0 / 1, ,2 = 100,2 < 215 MPa Długości wyboczeniowe pręta: - przy wyboczeniu w płaszczyźnie układu przyjęto podatności węzłów ustalone wg załącznika 1 normy: χ 1 = 1,000 χ 2 = 1,000 węzły nieprzesuwne μ = 1,000 dla l o = 1,500 l w = 1,000 1,500 = 1,500 m - przy wyboczeniu w płaszczyźnie prostopadłej do płaszczyzny układu: χ 1 = 1,000 χ 2 = 1,000 węzły nieprzesuwne μ = 1,000 dla l o = 1,500 l w = 1,000 1,500 = 1,500 m Siły krytyczne: N N x y π 2 EJ 3,14² ,7 = = 10-2 = 24411,9 kn 2 l 1,500² w π 2 EJ 3,14² ,0 = = 10-2 = 10305,2 kn 2 l 1,500² w

19 Nośność przekroju na zginanie: xa = 0,750; xb = 0, względem osi Y M R = ψ W c f d = 1, , = 35,2 knm Współczynnik zwichrzenia dla λ L = 0,000 wynosi ϕ L = 1,000 Warunek nośności (54): My = 16,4 MRy 35,2 = 0,466 < 1 Nośność przekroju na ścinanie: xa = 1,500; xb = 0, wzdłuż osi X V R = 0,58 ϕ pv A V f d = 0,58 1,000 16, = 199,0 kn Vo = 0,3 V R = 59,7 kn Warunek nośności dla ścinania wzdłuż osi X: V = 43,7 < 199,0 = V R Nośność przekroju zginanego, w którym działa siła poprzeczna: xa = 0,750; xb = 0, dla zginania względem osi Y: V x = 0,0 < 59,7 = V o M R,V = M R = 35,2 knm Warunek nośności (55): M M y Ry, V = 16,4 35,2 = 0,466 < 1 Nośność środnika pod obciążeniem skupionym: xa = 0,000; xb = 1,500. Przyjęto szerokość rozkładu obciążenia skupionego c = 0,0 mm. Naprężenia ściskające w środniku wynoszą σ c = 0,0 MPa. Współczynnik redukcji nośności wynosi: η c = 1,000 Nośność środnika na siłę skupioną: P R,W = c o t w η c f d = 71,5 5,7 1, = 87,6 kn Warunek nośności środnika: P = 0,0 < 87,6 = P R,W Stan graniczny użytkowania: Ugięcia względem osi X liczone od cięciwy pręta wynoszą: a max = 1,6 mm

20 a gr = l / 350 = 1500 / 350 = 4,3 mm a max = 1,6 < 4,3 = a gr Warunki SGN i SGU zostały spełnione i można zastosować przyjęte rozwiązanie w projektowanym otworze o wymiarach 100x210 cm.

21

22

23

24

25 Informacja dotycząca bezpieczeństwa i ochrony zdrowia OBIEKT: Wybicie otworu o wymiarach 100x210cm w ścianie wewnętrznej budynku Ratusza Miejskiego ADRES: Iława ul. Niepodległości 13, dz. nr 203 obręb 11 INWESTORSTOR: Gmina Miejska Iława ul. Niepodległości Iława PROJEKTANT:

26 CZEŚĆ OPISOWA Do informacji dotyczącej bezpieczeństwa i ochrony zdrowia wykonania otworu o wymiarach 100x210cm w ścianie wewnętrznej budynku Ratusza Miejskiego w Iławie przy ul. Niepodległości 13, dz. nr obręb Zakres robót dla całego zamierzenia budowlanego oraz kolejność realizacji poszczególnych obiektów W zakres robót dla całego zamierzenia budowlanego wchodzą : Wykonanie nadproża nad otworem o wymiarach 100x210cm z 2 IPE 140 w ścianie konstrukcyjnej Montaż centrali zewnętrznej i wewnętrznej klimatyzatora Zamurowanie istniejącego otworu drzwiowego Zakres robót dotyczy wykonania otworu przejściowego między korytarzem i pomieszczeniem nadzoru monitoringu miejskiego. 2. Wykaz istniejących obiektów budowlanych prace będą wykonywane w pomieszczeniu siedziby Straży Miejskiej w Iławie 3. Wskazanie elementów zagospodarowania działki lub terenu, które mogą stwarzać zagrożenia bezpieczeństwa i zdrowia ludzi Nie istnieją elementy zagospodarowania działki lub terenu, które mogą stwarzać zagrożenie bezpieczeństwa i zdrowia ludzi prace wykonywane w budynku. 4. Wskazanie dotyczące przewidywanych zagrożeń występujących podczas realizacji robót budowlanych określające skalę i rodzaje zagrożeń oraz miejsce i czas ich wystąpienia wykucie otworu drzwiowego w istniejącej ścianie budynku (przed wykuciem otworu podstemplować sąsiadujące elementy konstrukcyjne). Skala zagrożenia jest niewielka ze względu na niewielką rozpiętość otworu. Zagrożenie to występowało będzie wewnątrz obiektu na czas wykucia otworu i wstawienia nowego nadproża, 5. Wskazanie sposobu prowadzenia instruktażu pracowników przed przystąpieniem do realizacji robót szczególnie niebezpiecznych Standardowo zgodnie z instrukcją BHP
