1 System koryt siatkowych Defem

2

3 SYSTEM KORYT SIATKOWYCH DEFEM Spis treści SYSTEM KORYT SIATKOWYCH DEFEM OPIS PRZEGLĄD ELEMENTÓW SYSTEMU (ocynk elektrolityczny, ocynk ogniowy, stal nierdzewna kwasoodporna 316) Koryta siatkowe Łączniki Płytki mocujące Wsporniki ścienne Uchwyty sufitowe Elementy podtrzymujące (sufitowe) Pręty gwintowane Nakrętki, podkładki, klamry do prętów gwintowanych Płytki do osprzętu Listwy ścienne Akcesoria Narzędzia INFORMACJE TECHNICZNE Klasy korozyjności Wyrównywanie potencjałów Kompatybilność elektromagnetyczna EMC SPECYFIKACJA TECHNICZNA ELEMENTÓW Koryta siatkowe Łączenie koryt siatkowych Mocowanie do ścian Podwieszanie do sufitów Mocowanie osprzętu Pokrywy Separacja kabli Podwieszanie koryt do drabin kablowych Montaż pod podłogami technicznymi Montaż akcesoriów INSTRUKCJE MONTAŻU strona 1 z 65

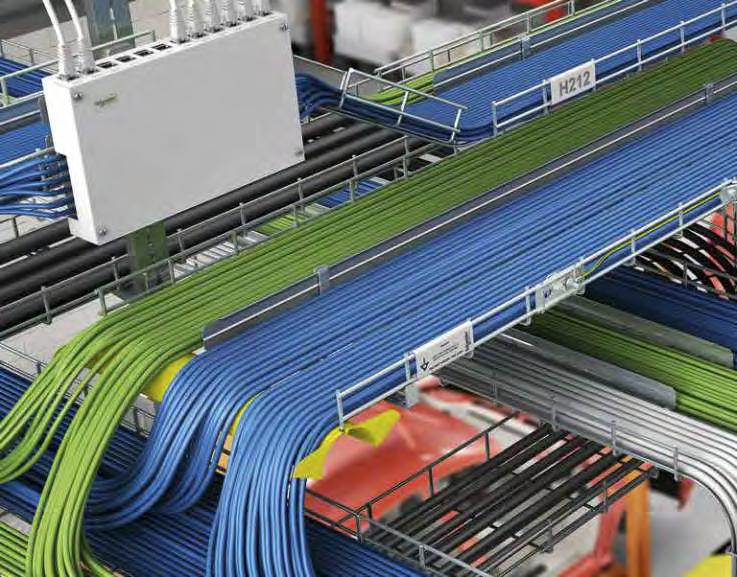

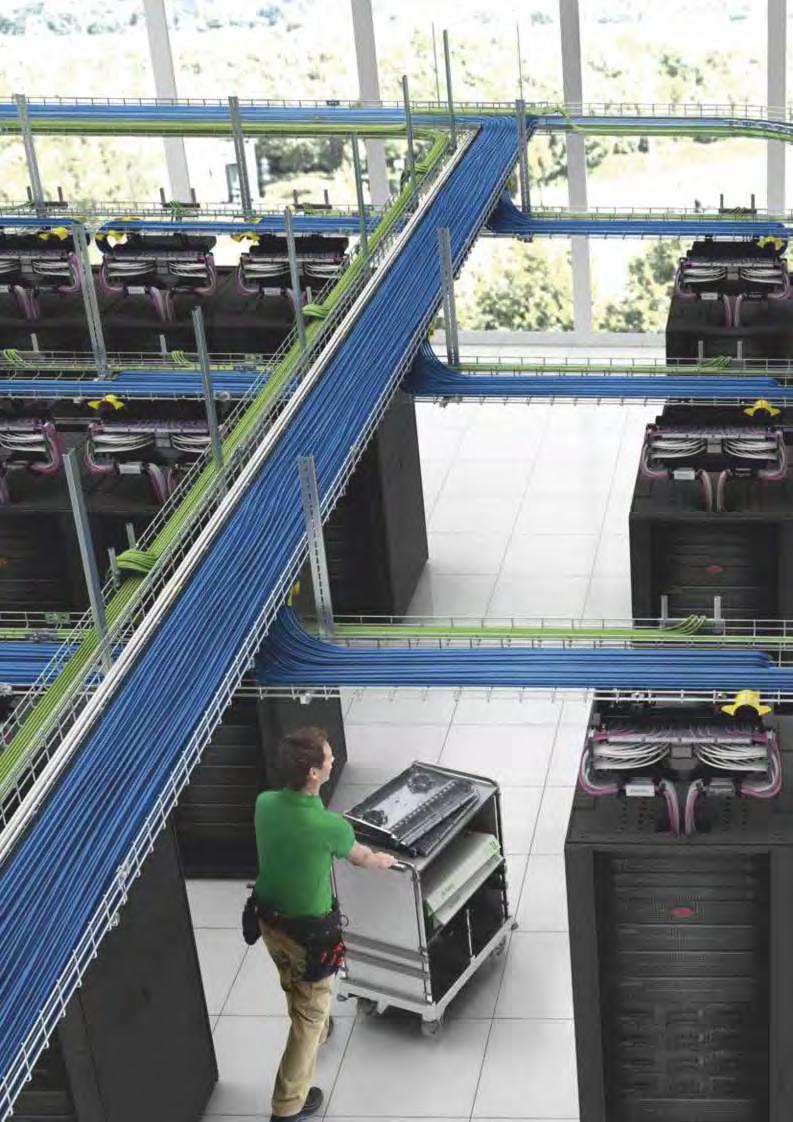

4 SYSTEM KORYT SIATKOWYCH DEFEM OPIS Krok naprzód ku imponującej pojemności i nieskończonym możliwościom Kilometry kabli we wszystkich kierunkach bez plątaniny, bez bałaganu. Różne kształty, rozmiary i innowacyjne akcesoria zapewniają czystą, bezpieczną, elastyczną i dopasowaną do potrzeb instalację koryt siatkowych we wszystkich typach środowisk. koryta siatkowe Defem mogą zostać dostarczone w odpowiednich zestawach lub przycięte do pożądanych długości System koryt siatkowych Defem wspiera instalacje ścienne, podłogowe i podwieszane do sufitów. Zakręty i redukcje można wykonać na miejscu instalacji przez docinanie standardowych koryt. System koryt siatkowych Defem to rozwiązanie elastyczne, bezpieczne i łatwe w montażu. Dzięki zaokrąglonym prętom, gładkim i mocnym spawom, koryta Defem spełniają wymogi bezpieczeństwa dla instalatorów i okablowania. Warto zwrócić uwagę, że średnica prętów i rozmiar koryt pozwalają na większe, bezpieczne obciążenie instalacji niż jakiekolwiek porównywalne produkty dostępne na rynku. Dodajmy do tego szerokie możliwości wykończenia materiału i mamy kompletne rozwiązanie gotowe na każde wyzwanie. strona 2 z 65

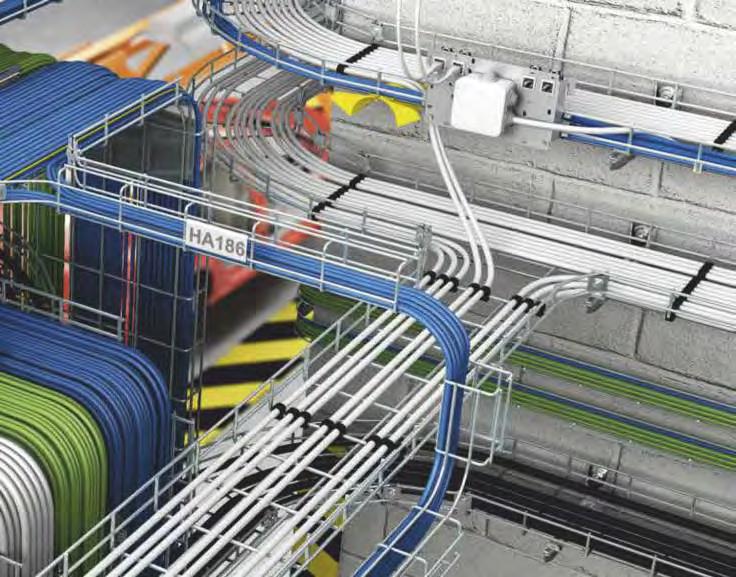

5 SYSTEM KORYT SIATKOWYCH DEFEM OPIS Wyraźne oznaczenie Wystarczy założyć tabliczkę identyfikacyjną na dwa pręty boczne koryta. Solidne wsporniki Wystarczy zamontować wsporniki bezpośrednio do ściany lub uchwytu sufitowego. Mocowanie akcesoriów Można skorzystać z wielu akcesoriów przeznaczonych do montażu skrzynek, gniazd itp. instalowanych przez proste wciśnięcie na pręty i zaciśnięcie elementu mocującego. Mocowanie kabli Utrzymaj kable i przewody w jednym miejscu za pomocą klipsów kablowych, odpornych na oleje i promieniowanie UV. Nie trzeba zamawiać takich akcesoriów jak zakręty czy redukcje. Możne je łatwo uformować ze standardowych koryt, docinając odpowiednio z długości. Mocne i bezpieczne Mocowanie za pomocą śrub zapewnia solidną instalację, z bezpiecznym uziemieniem i wyrównaniem potencjałów nawet z biegiem lat. Separacja kabli Łatwe to wygięcia ręcznego, nie wymaga użycia narzędzi. Można zamontować jeden element zarówno wzdłuż koryta, jak i na zakręcie. strona 3 z 65

6

7 SYSTEM KORYT SIATKOWYCH DEFEM OPIS Standardowe koryta siatkowe Defem szyba ścieżka do niezawodności Koryta siatkowe Defem zapewniają niezawodne i bezpieczne doprowadzenie kabli zasilających, do przesyłu danych i sterowniczych do każdego miejsca w budynku. Rozwiązanie jest wytrzymałe, elastyczne i odpowiednie do projektów w dużej skali. Czy mamy do czynienia z małym przedsiębiorstwem czy z ogromnym lotniskiem, bezawaryjne zasilanie i przepływ danych to podstawa. Bezpieczne działanie na co dzień, niekłopotliwe utrzymanie i minimalna ilość przerw w pracy to wymagania które charakteryzują niezawodny i bezpieczny system rozprowadzania kabli i przewodów. Portfolio Defem zawiera też podpory umożliwiające montaż koryt pod podłogą. Razem z elastycznym systemem koryt do montażu pod sufitem, system Defem to kompletne rozwiązanie obejmujące wszystkie elementy potrzebne w serwerowniach, centrach danych, wytrzymałe i wygodne do dopasowania do konkretnego miejsca. Szeroki wybór rozmiarów mm mm Pręty, gładkie i mocne spawy chronią ręce instalatora i kable przed uszkodzeniem przez ostre krawędzie. Otwarta konstrukcja koryta zapewnia dobrą wentylację i zapobiega przegrzaniu się kabli. Okablowanie strefowe Mocowania do okablowania strefowego są częścią kompletnej oferty Schneider Electric dla firm telekomunikacyjnych i centrów danych. Boczny ogranicznik promienia gięcia Żeby chronić i odpowiednio rozprowadzać delikatne kable optyczne. Zarządzanie światłowodami Ogranicznik promienia gięcia chroni delikatne kable przed nadmiernym zgięciem, które może powodować straty w przesyle danych. strona 5 z 65

8

9 SYSTEM KORYT SIATKOWYCH DEFEM OPIS Koryta siatkowe Defem na zamówienie specjalne elastyczność w najlepszym wydaniu Specjalne aplikacje wymagają specjalnych produktów. Koryta siatkowe Defem łatwo docinać i kształtować w zakręty pasujące do każdej konfiguracji. Jeśli potrzeba wielu podobnie przygotowanych elementów, Schneider Electric może zrobić to za Ciebie. Bez strat materiału ani czasu. Często w projektach pojawia się potrzeba instalacji wielu tak samo specjalnie przygotowanych elementów systemu koryt siatkowych. Możemy dostarczyć odpowiednio przygotowane lub docięte koryta lub całe, specjalnie kompletowane zestawy. Specjalne zamówienie to nie tylko dostawa odpowiednio dociętych koryt, to także optymalizacja wydajności i kosztów w danym projekcie i zrozumienie potrzeb klienta. Mamy wieloletnie doświadczenie w pracy przy projektach na całym świecie, co pozwala nam dostarczać adaptacje koryt na specjalne zamówienie do wymagających zastosowań higienicznych, infrastruktury w środowiskach agresywnych i wielu innych. Gotowe zestawy ułatwienie pracy na miejscu budowy Pozabrzegowe turbiny wiatrowe pracują w najtrudniejszym klimacie. Każdy detal musi mu sprostać. strona 7 z 65

10

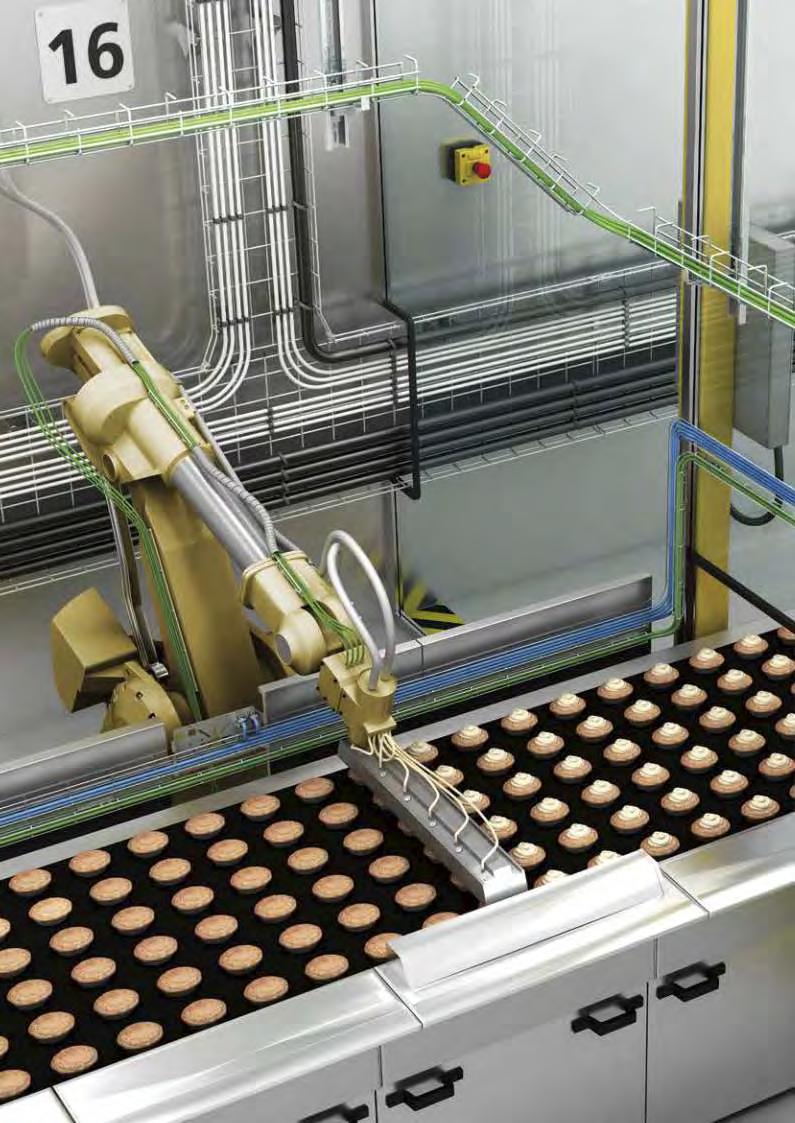

11 SYSTEM KORYT SIATKOWYCH DEFEM OPIS Koryta siatkowe Defem do celów specjalnych kiedy kluczem jest higiena Możesz myć instalację pod dużym ciśnieniem bez zmartwień. System koryt siatkowych Defem sprosta najbardziej wygórowanym wymaganiom sanitarnym, a pojedyncze kable pozostaną na swoim miejscu podczas czyszczenia. Przemysł spożywczy ma najbardziej wygórowane wymagania higieniczne i sanitarne. Każda część instalacji musi wytrzymać czyszczenie pod wysokim ciśnieniem i wpływ silnych środków czyszczących. Koryta w kształcie liter C, G i Z świetnie chronią kable, jednocześnie zapewniając do nich dostęp. Dzięki gładkim i wysokiej jakości spawom, między prętami nie pojawiają się puste przestrzenie, a niepożądane substancje nie mają się gdzie akumulować. Wymiary koryto siatkowe Ckształtne, 120x100 mm koryto siatkowe G kształtne, 75x95 mm koryto siatkowe Zkształtne, 75x75 mm Koryta siatkowe Defem Mini Mesh elastyczność w detalach Zmierz i dotnij korytko Defem Mini Mesh do pożądanej długości, przytwierdź za pomocą jednego z naszych mocowań i już gotowe. Korytko Mini Mesh to najszybsze rozprowadzanie niewielkich ilości kabli. Choć jest niewielkie, korytko Mini Mesh wytrzymuje każde czyszczenie pod wysokim ciśnieniem, zarówno wodnym jak i czyszczeniem pod wysokim ciśnieniem powietrzem. Korytko B30D także doskonale chroni kable przed uszkodzeniami mechanicznymi. Wymiary koryto siatkowe Mini Mesh B30D, 30x24 mm koryto siatkowe Mini Mesh B30U, 46x15 mm koryto siatkowe Mini Mesh B30I, 60x6 mm strona 9 z 65

12 SYSTEM KORYT SIATKOWYCH DEFEM OPIS Akcesoria i zalety Tabliczki indentyfikacyjne, wyrównywanie potencjałów Żeby w sposób jasny i widoczny opisać koryto należy po prostu założyć tabliczkę na pręty koryta. Dostępne są tabliczki w języku angielskim, niemieckim i szwedzkim. Mocowanie akcesoriów Płytki do mocowania akcesoriów pełne oraz z uniwersalnymi otworami do łatwego montażu różnego rodzaju urządzeń i gniazd. Płyty można montować na korytach w różnych kierunkach i pod różnymi kątami. Płytę zabezpiecza się zaciskając uszy uchwytu płyty na prętach koryta. Łączniki Łączniki służą do łączenia ze sobą koryt siatkowych, a także montowania koryt do ścian, maszyn itp. lub podwieszania lekkiego oświetlenia. Mocowanie na środkowych prętach koryta. Wspornik podłogowy Wspornik przeznaczony do montażu wszystkich rodzajów koryt siatkowych Defem, np. w podłodze technicznej. Wysokość można dopasować w zakresie mm. Oba końce wspornika można obrócić o 90 stopni. strona 10 z 65

13 SYSTEM KORYT SIATKOWYCH DEFEM OPIS Listwy separacyjne Listwę separacyjną można zamontować w sposób ciągły wzdłuż koryta oraz na zakręcie za pomocą uchwytów. Łatwa do ręcznego wygięcia. Nie wymaga użycia narzędzi. Lkształtna listwa separacyjna jest mocowana do koryta siatkowego przez zagięcie uszu listwy na poprzecznych prętach koryta. Płytka profilująca, ograniczniki promienia gięcia Płytka profilująca jest wykonana z aluminium i przeznaczona do łagodnego prowadzenia kabli przy przejściu na koryto położone niżej. Stalowe ograniczniki promienia gięcia chronią kable przed nadmiernym zgięciem. Łączniki do przewodów szynowych Canalis KBA i KBB Korzystanie z łączników dodatkowo ustabilizuje i wzmocni instalację. Wystarczy przymocować łącznik do koryta siatkowego Defem, a szynoprzewody oświetleniowe Canalis umieścić w odpowiednim miejscu pod korytem siatkowym. Płytki mocujące do instalacji higienicznych Płytki ze stali nierdzewnej przeznaczone do stabilnego i bezpiecznego montowania koryt statkowych na ścianach i wspornikach. Odległość montowanego koryta od ściany 100 mm, zapewnia dobre możliwości czyszczenia instalacji nawet przy samej ścianie. Rozwiązanie zalecane do instalacji o podwyższonych wymogach sanitarnych, między innymi w przemyśle spożywczym. strona 11 z 65

14 SSYSTEM KORYT SIATKOWYCH DEFEM OPIS Koryta siatkowe Defem spełniają wymagania klasy palności E30 i E90 Im dłużej koryta siatkowe spełniają swoją funkcję podczas pożaru, tym dłużej system elektryczny będzie w stanie normalnie pracować. Produkty Defem certyfikowane w klasie palności E30 i E90 pomagają zminimalizować ilość ofiar i strat w przypadku pożaru. Sprawdzony, wiarygodny system przedłuża dostęp do krytycznych funkcji bezpieczeństwa takich jak systemy gaśnicze, oświetlenie awaryjne, wentylacja i inne równie ważne. Defem spełnia najwyższe standardy IEC 61537, EN 50102, EN ISO 9227, DIN w zakresie klasy palności E90 Defem to jedyny system kort siatkowych dopuszczony przez Det Norske Veritas (DNV) do stosowania na statkach, platformach, offshore oraz w stoczniach. O teście Koryta Defem wytrzymują 90 minut w temperaturze do 1000 stopni Celsjusza. Wiele produktów Defem ma świetne właściwości ogniowe. Można czuć się pewnie stosując produkty Defem certyfikowane w strefach wymagających klasy palności E30 i E90. W trakcie testowania, produkty Defem okazały się lepsze niż wymagania, kwalifikując się do najwyższego stopnia ochrony przewidzianego przez standard E90. Koryta siatkowe wraz z akcesoriami oraz kablami Dätwyler Pyrofil KERAM E30 i E90 były badane przez 90 minut w temperaturze do 1000 stopni Celsjusza bez przerwania ciągłości instalacji, z pełnym podtrzymaniem funkcji elektrycznych. Podczas testu System Defem z kablami Dätwyler Pyrofil KERAM E30 i E90 Po teście System Defem po 90 minutach testu. Test nie wpłynął na funkcje elektryczne. strona 12 z 65

15 P135073

16 SYSTEM KORYT SIATKOWYCH DEFEM OPIS strona 14 z 65

17 SYSTEM KORYT SIATKOWYCH DEFEM PRZEGLĄD ELEMENTÓW SYSTEMU Stalowe koryta siatkowe ocynk elektrolityczny ocynk ogniowy stal nierdzewna AISI 304L stal nierdzewna AISI 316L Stalowe koryta siatkowe typ wymiary A/B/C mm katalogowy* Koryto siatkowe o wysokości 45, 55 i 60 mm katalogowy* katalogowy* Koryto siatkowe o długości 2500 mm, wysokości 45, 55 mm wykonane są z prętów o średnicy 4 lub 5 mm 53/45 75x4/55 75x5/55 120/60 220/60 320/60 422/60 522/60 622/60 45/53/ /75/ /75/ /120/ /220/ /320/ /422/ /522/ /622/ katalogowy* stal, ocynk elektrolityczny OE stal, ocynk ogniowy OO stal nierdzewna AISI 304L 304L stal nierdzewna AISI 316L SS OE OE OE OE OE OE OE OE OE OO OO OO OO OO OO OO OO OO L L L L L L L L WBE L SS SS WBE SS WBE SS SS SS SS SS SS Koryto siatkowe o wysokości 110 mm Koryto siatkowe o długości 2500 mm 120/ / / / / / /120/ /220/ /320/ /422/ /522/ /622/2500 stal, ocynk elektrolityczny OE stal, ocynk ogniowy OO stal nierdzewna AISI 304L 304L stal nierdzewna AISI 316L SS OE OE OE OE OE OE OO OO OO OO OO OO L L L L WBE L L SS SS SS SS SS SS Tabela wymiarów typ 53/45 75x4/55 75x5/55 120/60 220/60 320/60 422/60 522/60 622/60 A mm B mm C mm D mm E mm / / / / / / * przed każdym numerem katalogowym należy dodać MKMD strona 15 z 65

18 SYSTEM KORYT SIATKOWYCH DEFEM PRZEGLĄD ELEMENTÓW SYSTEMU Stalowe koryta siatkowe ocynk elektrolityczny stal nierdzewna AISI 304L stal nierdzewna AISI 316L Koryta C, G, Zkształtne ø 4 mm ø 5 mm typ Koryta Ckształtne 75x75 120x x80 wymiary A/B/C mm 75/75/ /120/ /220/2500 katalogowy* Koryto w kształcie litery C, długość 2,5 m, przeznaczone do montażu z niewielką ilością podpór (nawet co 4 m) OE OE OE * przed każdym numerem katalogowym należy dodać MKMD katalogowy* OO OO OO katalogowy* SS SS SS stal, ocynk elektrolityczny OE stal, ocynk ogniowy OO stal nierdzewna AISI 316L SS ø 5 mm ø 4 mm ø 4 mm stal, ocynk elektrolityczny OE stal, ocynk ogniowy OO stal nierdzewna AISI 316L SS Koryta Gkształtne Koryto w kształcie litery G, długość 2,5 m, przeznaczone do instalacji pod sufitami, na ścianach, pod biurkami i na drabinach kablowych. 75x95 120x150 95/75/ /120/ OE OE OO OO SS SS * przed każdym numerem katalogowym należy dodać MKMD ø 5 mm stal, ocynk elektrolityczny OE stal, ocynk ogniowy OO stal nierdzewna AISI 316L SS Koryta Zkształtne Koryto w kształcie litery Z, długość 2,5 m, przeznaczone do miejsc, gdzie wymagane jest regularne i dokładne czyszczenie; średnica prętów 5 mm. 75x75 120x75 120x130 75/75/ /120/ /120/ SS SS SS * przed każdym numerem katalogowym należy dodać MKMD Koryta mini mesh Koryta mini mesh B30D stal, ocynk elektrolityczny OE stal, ocynk ogniowy OO stal nierdzewna AISI 316L SS Koryto mini mesh przeznaczone do prowadzenia kabli; specjalny kształt zapewnia dobre prowadzenie i ochronę; długość 2 m, średnica prętów 3 mm. 24 B30D 24/30/ OE OO SS 52 6,5 Koryta mini mesh B30U Koryto mini mesh płytkie, przeznaczone do prowadzenia kabli; długość 2 m, średnica prętów 3 mm. B30U 15/46/2000 stal, ocynk elektrolityczny OE stal, ocynk ogniowy OO stal nierdzewna AISI 316L SS OE OO SS Koryta mini mesh B30I Koryto mini mesh płaskie, przeznaczone do prowadzenia kabli; długość 2 m, średnica prętów 3 mm. B30I 6/60/2000 stal, ocynk elektrolityczny OE stal, ocynk ogniowy OO stal nierdzewna AISI 316L SS OE OO SS * przed każdym numerem katalogowym należy dodać MKMD strona 16 z 65

19 SYSTEM KORYT SIATKOWYCH DEFEM PRZEGLĄD ELEMENTÓW SYSTEMU Stalowe koryta siatkowe ocynk elektrolityczny ocynk ogniowy stal nierdzewna AISI 316L Łączniki typ Łącznik B1 wymiary A/B/C mm katalogowy* Łącznik przeznaczony do montażu ściennego, do montażu oświetlenia na korytach, itp., Może być również stosowany przy kątach 90 stopni lub jako łącznik. Dostarczany bez śruby i nakrętki. B1 40/5/ OE 4,8 katalogowy* OO 4,8 katalogowy* SS stal, ocynk elektrolityczny OE stal, ocynk ogniowy OO stal nierdzewna AISI 316L SS 4.8 Łącznik B2 Łącznik przeznaczony do łączenia koryt ze sobą. Może być również użyty przy kątach 90 stopni. Dostarczany bez śruby i nakrętki. B2 35/7/ OE OO SS 2 Łącznik B3 Przeznaczony do zastosowania przy połączeniach poziomych i pionowych, skrzyżowaniach. Dostarczany ze śrubą i nakrętką. B3 20/29/ OE OO SS 4 Łącznik kątowy B27 Łącznik przeznaczony do tworzenia skrzyżowań oraz montażu koryt do ścian sufitów i podłóg, pod różnymi kątami. B27 85/40/ OE OO SS 13 Łącznik B20 Łącznik przeznaczony do montowania koryt mini mesh oraz ich łączenia ze sobą. B20 9/19/ OE OO SS 2 Komplet łączący B52 Komplet łącznik B1, B2, śruba i nakrętka B13. Do łączenia koryt siatkowych. B52 41/25/ OE OO SS 8 Śruba i nakrętka B13 Śruba i nakrętka M6x25. Śruba Tensilock i nakrętka kołnierzowa M6. B13, szt. 30/18/ OE 0.58/opak OO 0.57/opak SS 0.59/opak. B13, szt. 30/18/ OE 2.82/opak OO 2.80/opak SS 2.90/opak. Płytki mocujące typ wymiary A/B/C mm Płytka mocująca B4/ B4 mini katalogowy* Płytka mocująca przeznaczona do montażu koryt o szerokości od 53 do 622 mm do ścian i podłóg. B4 85/30/ OE 14 B4 Mini 53/23/ OE 6 katalogowy* OO OO 15 6 katalogowy* SS SS stal, ocynk elektrolityczny OE stal, ocynk ogniowy OO stal nierdzewna AISI 316L SS 15 5 Płytka mocująca B4 100/2 Płytka mocująca przeznaczona do montażu koryt o szerokości od 422 do 622 mm. W przypadku mocno obciążonych koryt należy montować w parach w dwóch liniach. Przeznaczony do instalacji w pionie, szczególnie w strefach czystych, gdzie wymagany jest dystans umożliwiający czyszczenie między korytem a ścianą. Dystans do podtrzymywanej powierzchni to 100 mm. B4 100/2 85/95/100 CSU794989SS 16 Płytka mocująca B4 100/4 / B4 Mini 100 Płytka mocująca przeznaczona do montażu koryt siatkowych, do instalacji w pionie, szczególnie w strefach czystych, gdzie wymagany jest dystans umożliwiający czyszczenie miedzy korytem a ścianą. Dystans do podtrzymywanej powierzchni to 100 mm. B4 100/4 do koryt mm B4 Mini 100 do koryt mm 85/95/100 53/55/100 CSU794990SS CSU794991SS * przed każdym numerem katalogowym należy dodać MKMD strona 17 z 65

20 SYSTEM KORYT SIATKOWYCH DEFEM PRZEGLĄD ELEMENTÓW SYSTEMU Stalowe koryta siatkowe ocynk elektrolityczny ocynk ogniowy stal nierdzewna AISI 316L Wsporniki typ Wspornik 50i 50i100 50i200 50i300 50i400 50i500 50i600 wymiary A/B/C mm 80/43/150 85/43/ /43/ /44/ /50/ /50/680 katalogowy* OS OS OS OS CSU795322OS CSU795323OS stal, ocynk elektrolityczny OE / stal pre galwanizawana OS katalogowy* stal, ocynk ogniowy OO CSU795316OO CSU795317OO CSU795318OO CSU795319OO CSU795320OO CSU795321OO katalogowy* stal nierdzewna AISI 316L SS Wspornik przeznaczony do montażu lżejszych konstrukcji na ścianach, elementach pionowych, uchwytach sufitowych i innych. Wspornik 50 Wspornik przeznaczony do montażu koryt o większym obciążeniu na na ścianach, elementach pionowych, uchwytach sufitowych i innych /150/40 85/250/40 105/350/40 120/450/50 140/550/50 150/650/ OO OO OO OO SS SS SS SS SS SS Uchwyty i elementy sufitowe typ wymiary A/B/C mm katalogowy* katalogowy* katalogowy* stal, ocynk elektrolityczny OE / stal pre galwanizawana OS stal, ocynk ogniowy OO stal nierdzewna AISI 316L SS Uchwyt sufitowy 2F Uchwyt przeznaczony do montażu elementu podtrzymującego D35, wspornika 50i. Można łączyć z przedłużką 24/48 i łącznikiem do przedłużki 2FJ. 2F /135/80 CSU795329OE OO SS 80 2F /135/80 CSU795330OE OO SS 130 2F /135/80 CSU795331OE OO SS 220 Wzmocniony uchwyt sufitowy 2FB Uchwyt przeznaczony do montażu elementu podtrzymującego D35 i wspornika 50i. Może być łączony z przedłużką do uchwytów sufitowych 24/48 za pomocą łącznika do przedłużek 2FJ. 2FB280 2FB505 2FB /155/ /155/ /155/150 CSU795332OE CSU795333OE CSU795334OE CSU795335OO CSU795336OO CSU795337OO CSU795338SS CSU795339SS CSU795340SS Uchwyt 5 Uchwyt przeznaczony do montażu z przedłużką 24/48. Nie zawiera zestawu śrub 22S /135/ OS OO SS 35 Przedłużka 24/48 Przedłużka przeznaczona do montażu z łącznikiem 2FJ i montażem z elementem podtrzymującym, wspornikami itp. 24/ /26/ OS OO SS 520 Łącznik do przedłużki 2FJ Łącznik przeznaczony do montażu z przedłużką, uchwytem sufitowym. Zawiera śruby i nakrętki M8x16. 2FJ 200/18/55 CSU795325OS OO SS 46 Wspornik stabilizujący 1 Wspornik redukujący wygięcie mocno obciążonych uchwytów sufitowych. Mocowany za pomocą śrub Tbolt /166/ OS OO 53 CSU795328SS 53 * przed każdym numerem katalogowym należy dodać MKMD strona 18 z 65

21 SYSTEM KORYT SIATKOWYCH DEFEM PRZEGLĄD ELEMENTÓW SYSTEMU Stalowe koryta siatkowe ocynk elektrolityczny ocynk ogniowy stal nierdzewna AISI 316L Uchwyty i elementy sufitowe typ Śruba T bolt 26F wymiary A/B/C mm katalogowy* katalogowy* katalogowy* stal, ocynk elektrolityczny OE stal, ocynk ogniowy OO stal nierdzewna AISI 316L SS Śruba przeznaczona do montażu wspornika ściennego 50i/50, przedłużki do uchwytów 24/48 i uchwytu sufitowego 2F/2FB. Tbolt M8x OE OO SS 4.5 Komplet śrub 22S Komplet śrub pezeznaczony do montażu elementu podtrzymującego D35 z uchwytem sufitowym 2F/2FB lub elementu podtrzymującego D35, uchwytu sufitowego 5 z przedłużką 24/48. 22S śruba MVBF 8x16, nakrętka M6MF OO OO SS 1.9 Uchwyt sufitowy uniwersalny B46 Uchwyt sufitowy do montażu pręta gwintowanego B41. B46 75/30/ OE SS 9 Uchwyt sufitowy B47 Uchwyt dopasowujący się do nachylenia sufitu. Dostarczany w komplecie z nakrętką Tensilock. B47/M8 65/65/ OE SS 13 B47/M10 65/65/ OE SS 13 Klamra sufitowa B48 Klamra do otworu o średnicy 22 mm. Dostarczana w komplecie z nakrętką Tensilock i podkładką. B48/M8 20/20/ OE SS 6 B48/M10 20/20/ OE SS 7 Elementy podtrzymujące typ wymiary A/B/C mm Element podtrzymujący D35/ katalogowy Element przeznaczony do koryt o szerokości od 120 do 220 mm. D35/ /49/94 CSU795344OE 17,2 katalogowy CSU795347OO 17,5 katalogowy stal, ocynk elektrolityczny stal, ocynk ogniowy stal nierdzewna AISI 316L CSU795350SS 17,2 Element podtrzymujący D35/ Element przeznaczony do koryt o szerokości od 320 do 422 mm. D35/ /49/ OE 40, OO 42, SS 40,9 Element podtrzymujący D35/ Element przeznaczony do koryt o szerokości od 522 do 622 mm. D35/ /48/490 CSU795346OE 95,6 CSU795349OO 98 CSU795352SS 100 Element podtrzymujący B39 Element do montażu na pręcie gwintowanym. Odpowiednio dla koryt o szerokości od 120 do 220 oraz od 320 do 422 mm. B39/ /50/ OE OO SS 8 B39/ /50/ OE OO SS 30 Pręty gwintowane Pręty gwintowane B41 Pręt gwintowany zgodnie z standardem metrycznym 6G. B41/M8 8/8/ OE SS 32 8/8/ OE SS 63 B41/M10 10/10/ OE SS 50 10/10/ OE SS 99 Pręty gwintowane W76 Pręt gwintowany M8 W76/M8 8/8/1000 CSU794697OO 32 8/8/2000 CSU734698OO 64 * przed każdym numerem katalogowym należy dodać MKMD strona 19 z 65

22 SYSTEM KORYT SIATKOWYCH DEFEM PRZEGLĄD ELEMENTÓW SYSTEMU Stalowe koryta siatkowe ocynk elektrolityczny ocynk ogniowy stal nierdzewna AISI 316L Nakrętki, podkładki, klamry typ wymiary A/B/C mm katalogowy* katalogowy* katalogowy* stal, ocynk elektrolityczny OE / stal pre galwanizawana OS stal, ocynk ogniowy OO stal nierdzewna AISI 316L SS Nakrętka kołnierzowa B43 Nakrętka z kołnierzem do montażu na pręt gwintowany B41 w celu blokady elementu podtrzymującego lub uchwytów sufitowych. B43/M8, 50 szt. 8/17/ OE 0.4/opak SS B43/M10, 50 szt 15/20/ OE 0.56/opak SS Nakrętka kołnierzowa B43 / do prętów W76 Nakrętka z kołnierzem M8 do montażu na pręt gwintowany W76 w celu blokady elementu podtrzymującego lub uchwytów sufitowych. B43/M8, 50 szt. 8/17/17 CSU794715OO 1 Nakrętka dystansowa B42 Nakrętka dystansowa przeznaczona do łączenia dwóch prętów gwintowanych. B42/M8 30/15/ OE 1 CSU794699OO SS 1 B42/M10 40/20/ OE SS 2 Łącznik prętów B50 Łącznik przeznaczony do łączenia dwóch prętów gwintowanych. B50/M8 35/10/ OE 1 B50/M10 35/12/ OE 2 Klamra do konstrukcji stalowych B49 Klamra przeznaczona do montażu na stalowych belkach i konstrukcjach. B49 60/43/ OE 14 Płytki do osprzętu Płytka do osprzętu B5 mini Płytka do osprzętu z uniwersalnymi otworami do mocowania różnorodnego sprzętu i akcesoriów. Płytkę można mocować na korycie w różnych kierunkach i pod różnymi kątami. Mocowana poprzez założenie uchytów na pręty koryta. B5 Mini 140/24/ OE OO SS 20 Płytka do osprzętu B5 Płytka do osprzętu bez otworów lub z uniwersalnymi otworami do mocowania różnorodnego sprzętu i akcesoriów. Płytkę można mocować na korycie w różnych kierunkach i pod różnymi kątami. Mocowana poprzez założenie uchytów na pręty koryta. B5 with holes 107/24/ OE OO SS 43 B5 without holes 107/24/ OE OO SS 46 Listwy ścienne typ wymiary A/B/C mm katalogowy* katalogowy* katalogowy* stal, ocynk elektrolityczny OE / stal pre galwanizawana OS stal, ocynk ogniowy OO stal nierdzewna AISI 316L SS Listwa montażowa 550 mm do wsporników ściennych Listwa przeznaczona do łatwego montażu innych wsporników na ścianach nierównych lub o konstrukcji warstwowej; z 6 otworami. Do montażu wsporników do listwy należy używać zestawów śrub 25S (M8). Wspornik ścienny 13,5/100/550 CSU795220OS 105 Wspornik ścienny biały 13,5/100/550 CSU795221OS 107 Zestaw śrub 25S Zestaw śrub przeznaczony do montażu wsporników na listwie ściennej. Zestaw zawiera śrubę MVBF 8x25 i nakrętkę M6MF8. 25S CSU795277OO 2,2 * przed każdym numerem katalogowym należy dodać MKMD strona 20 z 65

23 SYSTEM KORYT SIATKOWYCH DEFEM PRZEGLĄD ELEMENTÓW SYSTEMU Stalowe koryta siatkowe ocynk elektrolityczny ocynk ogniowy stal nierdzewna AISI 316L Akcesoria Pokrywa koryta B7 Pokrywa koryta ze zintegrowanymi klipsami, co przyspiesza montaż. Pasuje do koryt o niżej wymienonych rozmiarach. Długość pokrywy to 1250 mm. B7/75 16/80/1250 CSU795264OS 72 CSU795269SS 72 B7/120 16/125/1250 CSU795265OS 103 CSU795270SS 103 B7/220 16/226/1250 CSU795266OS 174 CSU795271SS 174 B7/320 16/326/1250 CSU795267OS 242 CSU795272SS 242 B7/422 16/426/1250 CSU795268OS 311 CSU795273SS 311 Listwa separacyjna B36 i uchwyt do listwy B38 Listwy można łączyć ze sobą poprzez wsunięcie jednej w drugą. Uchwyt służy do montażu listwy do koryta. B36 38/4/ OS 65 B38 50/15/ OE 3 Materiał: stop cynku. Listwa separacyjna B26 Listwa w kształcie litery L mocowana bezpośrednio do koryta poprzez zagięcie uchytów wokół prętów. B26 40/30/ OS SS 113 Tele kanał B6 Tele kanał mocowany bezpośrednio do koryta poprzez zagięcie uchytów wokół prętów. B6 40/50/ OS SS 201 Kombi łącznik B21 Łącznik przeznaczony do montażu na drabinach kablowych. B21 250/50/ OE OO SS 45 B /50/ OE OO SS 45 Wspornik podłogowy B33 Wspornik przeznaczony do montażu koryt siatkowych na podłogach, np. pod wyniesionymi podłogami. Wysokość wspornika jest regulowana od 215 do 370mm. Górna lub dolna część może zostać ustawiona pod kątem 90 stopni. B33 215/100/ OE OO SS 157 Wspornik CONVEYOR B17 Wspornik przeznaczony do montażu koryt siatkowych do istniejących instalacji. B17 35/450/ OE OO SS 55 Łącznik montażowy do przewodów szynowych Canalis KBA i KBB Łącznik przeznaczony do montażu przewodów szynowych Canalis KBA i KBB na korytach siatkowych. Otwór na M6 ma średnicę 6,5mm. Maksymalne obciążenie 60kg. dla Canalis KBA 78/38/52.5 CSU794592OS 65 dla Canalis KBB 78/38/68.5 CSU794593OS 78 Zacisk uziemiający B18 Zacisk przeznaczony do montażu przewodu uziemiającego do wybranego prętu koryta. Materiał: mosiądz niklowany elektrolitycznie B18 15/30/ Zaślepka 28E Zaślepka na uchwyt 2F/2FB i przedłużkę 24/48 służący ochronie przed zranieniem personelu oraz wyraźnemu oznaniczeniu wystającego elementu. Materiał: PP/TPE, pomarańczowy. 28E 24/30/ Kapturek ochronny B32 Kapturek z bezhalogenowego i niepalnego tworzywa sztucznego. Przeznaczony do ochrony przed wystającymi prętami koryt. Opakowanie 100 sztuk. Materiał: PE. B32/3 5/8/ B32/4 8/10/ B32/5 8/10/ B32/6 8/10/ Podstawka montażowa B22 Plastikowa podstawka pasująca do wszystkich koryt Mini Mesh, przeznaczona na pręty o średnicy 3mm. Montowana przez wciśnięcie na podstawę koryta. Opakowanie 10 szt., materiał: PE. B22 6/18/ * przed każdym numerem katalogowym należy dodać MKMD strona 21 z 65

24 SYSTEM KORYT SIATKOWYCH DEFEM PRZEGLĄD ELEMENTÓW SYSTEMU Stalowe koryta siatkowe ocynk elektrolityczny ocynk ogniowy stal nierdzewna AISI 316L Akcesoria typ Płytka B31 wymiary A/B/C mm katalogowy* stal, ocynk elektrolityczny OE / stal pre galwanizawana OS Płytka profilująca zapobiega wystawaniu cienkich i giętkich kabli poza koryto, zwłaszcza przy zakretach koryt. Odpowiednio do koryt o szerokości 120, 220, 320 i 422mm. Materiał: aluminium. B31/120 B31/220 B31/320 B31/422 5/290/90 5/290/190 5/290/290 5/290/ katalogowy* stal, ocynk ogniowy OO katalogowy* stal nierdzewna AISI 316L SS Ogranicznik załamania kabla B11 Ogranicznik załamania kabla. Do ograniczenia promienia gięcia przewodów wyprowadzanych z boku koryta. Promień 40 mm. B11/5 120/40/ OS 24 do koryt o szerokości 75x5320 mm B11/6 120/40/ OS 24 do koryt o szerokości mm Ogranicznik załamania kabla B34 Ogranicznik załamania kabla. Ogranicza promień giecia kabli delikatnych, m.in. optycznych. Montowany od dołu za pomocą szpilek blokujących. B34/75 40/80/ OS SS 9 B34/120 40/80/ OS SS 11 B34/220 40/80/ OS SS 22 B34/320 40/80/ OS SS 33 B34/422 40/80/ OS SS 45 B34/522 40/80/ OS SS 58 B34/622 40/80/ OS SS 68 Ogranicznik załamania kabla B67, pokrywa B68 Ogranicza promień gięcia i chroni kable wyprowadzane z boku koryta. Montaż od spodu za pomocą szpilek mocujących. Pokrywa B68 do dodatkowej ochrony dla kabli < 2mm. B67/75 B68/75 B67/120 B68/120 B67/220 B68/220 B67/320 B68/320 B67/422 B68/422 B67/522 B68/522 B67/622 B68/622 40/150/75 10/25/60 40/150/115 10/25/102 40/150/215 10/25/202 40/150/315 10/25/302 40/150/415 10/25/402 40/150/515 10/25/502 40/150/615 10/25/ OS OS OS OS OS OS OS OS OS OS OS OS OS OS Klips B14 do kabli ASI Klips z tworzywa sztuczego, odporny na oleje i promieniowanie UV, przeznaczny do montowania kabli ASI na prętach o średnicy odpowiednio 4 i 5 mm. Szary klips jest także przeznaczony do montażu na podstawce B15. Opakowanie 100 sztuk. Materiał: POM. B14, niebieski dla pręta 4 mm 10/15/ B14, szary dla pręta 5 mm 10/15/ Podstawka montażowa B15 Podstawka z tworzywa sztucznego odporna na oleje i promieniowanie UV, przeznaczona do monażu kabli, węży itp. do maszyn i urządzeń. Kabel jest mocowany do podstawki za pomocą klipsa B14 lub B16. Opakowanie 100 sztuk. Materiał: POM. B15, szary 5/15/ * przed każdym numerem katalogowym należy dodać MKMD strona 22 z 65

25 SYSTEM KORYT SIATKOWYCH DEFEM PRZEGLĄD ELEMENTÓW SYSTEMU Stalowe koryta siatkowe ocynk elektrolityczny ocynk ogniowy stal nierdzewna AISI 316L Akcesoria typ Klips kablowy B16 wymiary A/B/C mm katalogowy* Klips z tworzywa sztucznego odpornego na oleje i promieniowanie UV, przeznaczony do montażu kabli i węży o średnicy odpowiednio 6, 8 i 10 mm na pręty o średnicy 5 mm. Może służyc do montażu na podstawce B15. Opakowanie 100 sztuk. Materiał: POM. B16, szary, Ø 6 mm B16, czarny, Ø 8 mm B16, biały, Ø 10 mm 10/16/15 10/16/15 10/16/ Opaska zaciskowa, 4 arkusze po 6 sztuk Rapstrap to delikatna i elastyczna opaska przeznaczona do montażu w różnych konfiguracjach. Wyjątkowy projek pozwala na używanie wszystkich elementów opaski, jej wielokrotne otwieranie i zamykanie oraz łączenie, jeśli potrzebna jest dłuższa opaska. Pakowane w foliowy worek po 24 sztuki, czyli 4 arkusze po 6 opasek. Materiał: Poliuretan kolor Rapstrap opaska czarna Rapstrap opaska neutralna ilość w opakowaniu 10/1.25/300 IMT /1.25/300 IMT Taśma VELCRO B51 Taśma rzepowa przeznaczona do montażu wiązek kablowych do koryt. Długość 22,8 m, kolor czarny. B51/10 10/ B51/20 20/ Klips identyfkacyjny B44 Klipsy z tworzywa sztucznego, niepalne, mocowane przez zatrzaśniecie na prętach bocznych koryta. W standardzie z opisem: wyrównania potencjału w wersji językowej szwedzkiej, angielskiej oraz niemieckiej. Opakowanie 10 sztuk. B44 40/10/ B44/Potentialutjämning SE B44/Equipotential Bonding GB B44/Potentialausgleich DE 40/10/90 40/10/90 40/10/ Tabliczka identy kacyjna B40 Tabliczka identy kacyjna, mocowana przez zatrzasnięcie na pręt koryta o średnicy 5 mm. Opakowanie 10 szt. B40/Opto B40/Coax B40/Pair B40/Neutral B40/Pow 35/8/43 35/8/43 35/43/8 35/8/43 35/8/ Narzędzia Narzędzie do układania kabli B25 Narzędzie ułatwiające układanie kabli w korytach siatkowych. Montowane na korycie poprzez odciągnięcie czarnej gałki. Po przeciągnięciu narzędzia na pożądaną odległość, należy zdemontować narzędzie poprzez wciśnięcie metalowego przycisku i zsunięcie narzędzia z koryta. Materiał: stal AISI 316L, tworzywo sztuczne. B25 210/130/ Cęgi do prętów stalowych B28 Asymetryczne cęgi do bezpiecznego cięcia prętów koryt siatkowych. B28 140/40/ Klucz B45 Klucz 10 mm do montażu. Materiał: stal chromowowanadowa. B45 15/15/ * przed każdym numerem katalogowym należy dodać MKMD strona 23 z 65

26 SYSTEM KORYT SIATKOWYCH DEFEM INFORMACJE TECHNICZNE System koryt siatkowych Defem Klasy korozyjności Oczekiwana długość życia systemu rozprowadzania kabli zależy od środowiska, w jakim zostanie zastosowany. Ważne jest, aby poprawnie określić charakterystykę korozyjną danego środowiska i dobrać elementy z odpowiedniego materiału. Tabela poniżej pokazuje różne klasy korozyjności oraz rekomendację producenta dotyczącą materiału odpowiedniego dla poszczególnego środowiska. W przypadku korozji środowiskowej można zwykle przypisać elementowi jedną klasę korozyjności (C1 do C5M), jak pokazano w tabeli A. Średnia wartość referencyjna korozji cynku i stali pokazuje tabela B. Klasy korozyjności określone zgodnie z normą SSEN ISO Tabela A Klasy korozyjności zgodnie z normą SSEN ISO w odniesieniu do poziomów korozji atmosferycznej i przykłady środowisk, w których występują Klasa korozyjności Korozja środowiskowa Przykłady środowisk w klimacie umiarkowanym (informacyjnie) Na zewnątrz Wewnątrz C1 bardzo mała pomieszczenia suche, ogrzewane, z niewielka ilością źródeł zanieczyszczeń, np. hotele, biura, sklepy, szkoły; Rekomendacja ocynk elektrolityczny DIN 50961/ISO 2081 C2 mała atmosfera mało zanieczyszczona, tereny pozamiejskie; C3 średnia atmosfera ze śladami soli, średnim poziomem zanieczyszczenia powietrza, miasta i tereny przemysłu lekkiego, tereny z klimatem morskim; C4 duża atmosfera średnio zasolona, wyraźna zanieczyszczenie powietrza; tereny nadmorskie i przemysłowe; C5I C5M bardzo duża (przemysł) bardzo duża (morska) * tylko dla drabin i koryt kablowych ** tylko dla drabin kablowych tereny przemysłowe o wysokim poziomie wilgotności i agresywnej atmosferze; wybrzeże i instalacje offshore, silnie zasolone; Tabela B Straty masy stali i cynku w różnych klasach korozyjności nieogrzewane pomieszczenia, występuje różnice temperatur i wilgotności; niewiele punktów kondensacji i nisko poziom zanieczyszczenia powietrza, np. sale gimnastyczne, magazyny; pomieszczenia średnio wilgotne, powietrze trochę zanieczyszczone ze względu na procesy produkcyjne, np. browary, mleczarnie, pralnie; pomieszczenia wilgotne, powietrze wyraźnie zanieczyszczone ze względu na procesy produkcyjne, np. fabryki chemiczne, baseny, tereny stoczniowe; pomieszczenia o niemal stałej kondensacji i wysokim poziomie zanieczyszczenia powietrza; pomieszczenia o niemal stałej kondensacji i wysokim poziomie zanieczyszczenia powietrza; pregalwanizowane Z 275 zgodnie z SSEN 10327:2004 ocynk ogniowy po wyprodukowaniu elementów zgodnie z ENISO 1461:2009 Zinkpox ocynk ogniowy + malowanie proszkowe Stal nierdzewna SS2333 AISI 304L Stal nierdzewna SS2348 AISI 316L Klasa korozyjności Straty masy na jednostkę powierzchni i grubość Stal Cynk Strata masy (g/m2) Redukcja grubości (μm) Strata masy (g/m2) Redukcja grubości (μm) C1 C2 C3 C4 C5I C5M < _ 10 <_ 1,3 <_ 0,7 <_ 0,1 > 10 do 200 > 1,3 do 25 > 0,7 do 5 > 0,1 do 0,7 > 200 do 400 > 25 do 50 > 5 do 15 > 0,7 do 2,1 > 400 do 650 > 50 do 80 > 15 do 30 > 2,1 do 4,2 > 650 do 1500 > 80 do 200 > 30 do 60 > 4,2 do 8,4 > 650 do 1500 > 80 do 200 > 30 do 60 > 4,2 do 8,4 1 Ogólnie prędkość postępowania korozji jest większa przy pierwszej ekspozycji materiału na czynniki korozyjne. strona 24 z 65

27 SYSTEM KORYT SIATKOWYCH DEFEM INFORMACJE TECHNICZNE Wyrównywanie potencjałów Ciągłość elektryczna i uziemienie Zgodnie z wymaganiami normy EN 61537, dla wszystkich koryt przewodzących (metalowych) skuteczne uziemienie całego toru oraz ciągłość przewodzenia jest uzyskiwana poprzez połączenia ekwipotencjalne (wyrównawcze) oraz jedno lub więcej uziemień, w zależności od aplikacji. Impedancja nie może przekraczać: 50 mω na łączeniu koryt 5 mω na metr koryta (*) (*) Obecnie ten parametr jest określony w dokumencie IEC/SC23A/WG12, CLC/TC213/WG Zostanie zmieniony na 50 mω/m. Metrowe odcinki koryt siatkowych Schneider Electric, połączone koryta oraz połączenia różnych akcesoriów w ramach systemu Defem, zostały przetestowane i spełniają w/w wymagania, pod warunkiem, że połączenia śrubowe są skręcane z momentem nie mniejszym niż 5 Nm z użyciem zalecanych łączników. Żeby zagwarantować bezpieczeństwo instalacji, Schenider Electric zaleca właściwe uziemienie wszystkich elementów tworzących tor kablowy (sekcji i akcesoriów), za pomocą specjalnie do tego zaprojektowanych części. Należy upewnić się, że wszystkie element są dobrze połączone i instalacja odpowiada lokalnym wymogom prawnym. Ocynk elektrolityczny i ogniowy Poniższe aplikacje są poprawne wyłącznie z dodatkowym bocznikującym kablem miedzianym. Dla koryt o szerokości 53, 75 (pręty 4 i 5 mm), 120 mm Dla koryt o szerokości 53, 75 (pręty 4 mm) Stal nierdzewna AISI 316L W korytach siatkowych o szerokości od 53 do 120mm zawsze musi być zastosowany bocznikujący kabel miedziany. Dla koryt szerszych poniższe aplikacje są poprawne wyłącznie z dodatkowym bocznikującym kablem miedzianym. Dla koryt o szerokości 220 mm Dla koryt o szerokości 220 mm Dla koryt o szerokości 220, 320 mm Dla koryt o szerokości 220, 320, 422, 522, 622 mm B27 B3 B3 strona 25 z 65

28 SYSTEM KORYT SIATKOWYCH DEFEM INFORMACJE TECHNICZNE Wyrównywanie potencjałów Dla zapewnienia przewodności w w/w sytuacjach, należy zainstalować kabel miedziany o przekroju czynnym zgodnym z lokalnymi regulacjami prawnymi w sposób pokazany na rysunku obok. W środowiskach narażonych na korozję zaleca się zabezpieczenie końcówek kabla. Produkt / materiał Tabliczka identyfikacyjna B44, wyrównanie potencjałów, tworzywo ognioodporne Nr produktu Produkt / materiał Zacisk uziemiający B18, mosiądz / anodowany nikiel Nr produktu Maksymalny przekrój kabla mm 2 Wartości zmierzone na rzeczywistej instalacji Oporność / przewodność w mω/5 m (wraz z połączeniami) Koryto siatkowe Ocynk elektrolityczny mω/5 m Ocynk ogniowy mω/5 m Stal nierdzewna mω/5 m 622/ / / / / / / / / / / / x5/ x4/ / strona 26 z 65

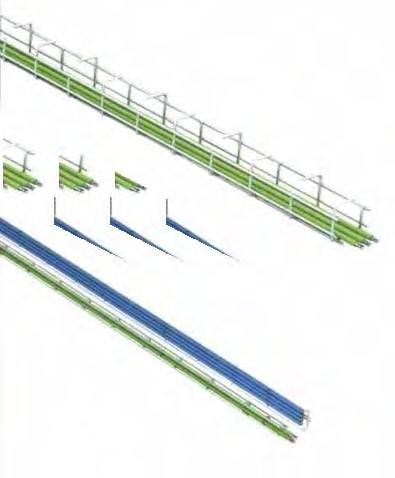

29 SYSTEM KORYT SIATKOWYCH DEFEM INFORMACJE TECHNICZNE Kompatybilność elektromagnetyczna EMC Schneider Electric przeprowadził badania w laboratoriach EMC Services w Goeteborgu w Szwecji odnośnie wymagań EMC dla koryt, raport RE Rezultaty pokazują dobre właściwości ekranujące koryt siatkowych Defem zarówno jeśli chodzi o pole elektromagnetyczne z zewnątrz, jak i emitowane z wewnątrz. Prawidłowo zamontowane koryta Defem mogą służyć także jako struktura ekranująca. Oznacza to, że produkty Schneider Electric spełniają wymagania dobrych praktyk inżynierskich zgodnie z dyrektywą o kompatybilności elektromagnetycznej numer 2014/30/EU. Zalecane przykłady instalacji Koryta spoczywają na uziemionej konstrukcji, najlepsze rozwiązanie Podwójne uziemienie, krótkie przewody, realistyczne rozwiązanie Niezalecane sposoby instalacji Pojedyncze uziemienie, krótkim przewodem Podwójne uziemienie, długimi przewodami, w najlepszym razie neutralne w zakresie EMC strona 27 z 65

30 SYSTEM KORYT SIATKOWYCH DEFEM SPECYFIKACJA TECHNICZNA ELEMENTÓW Stalowe koryta siatkowe Koryta siatkowe Bezpieczne obciążenie robocze Bezpieczne obciążenie robocze zostało obliczone zgodnie z normą IEC Zobacz poniższe wykresy. Obciążenie jest równomiernie rozłożone wzdłuż koryt siatkowych Dowolna lokalizacja połączeń między korytami w stosunku do podpór Obciążenie jest podawane gdy ugięcie wzdłużne wynosi 1% odległości między podporami a ugięcie poprzeczne wynosi 5% szerokości koryta P Typ A mm B mm C mm D mm E mm koryto 53/ koryto 75/ koryto 75/ koryto 120/ koryto 220/ koryto 320/ koryto 422/ koryto 522/ koryto 622/ N/m 1500 Kg/m N/m 75x5/55 120/60 220/ Kg/m 150 N/m 1500 Kg/m B B B ,5 2 2,5 3 1,5 2 2,5 3 1,5 2 2,5 3 N/m 1500 Kg/m N/m 320/60 422/60 522/60 Kg/m N/m 622/60 Kg/m B ,5 2 2, B B ,5 2 2,5 3 1,5 2 2,5 3 oś x: odległości między punktami podparcia; oś y: obciążenie strona 28 z 65

31 SYSTEM KORYT SIATKOWYCH DEFEM SPECYFIKACJA TECHNICZNA ELEMENTÓW Stalowe koryta siatkowe Koryta siatkowe Bezpieczne obciążenie robocze Bezpieczne obciążenie robocze zostało obliczone zgodnie z normą IEC Zobacz poniższe wykresy. Obciążenie jest równomiernie rozłożone wzdłuż koryt siatkowych Dowolna lokalizacja połączeń między korytami w stosunku do podpór Obciążenie jest podawane gdy ugięcie wzdłużne wynosi 1% odległości między podporami a ugięcie poprzeczne wynosi 5% szerokości koryta B typ A mm B mm C mm D mm E mm koryto 120/ koryto 220/ koryto 320/ koryto 422/ koryto 522/ koryto 622/ N/m 1500 Kg/m 120/ / / N/m 1500 Kg/m 150 N/m 1500 Kg/m ,5 2 2,5 3 1,5 2 2,5 3 1,5 2 2,5 3 N/m Kg/m 422/ / /110 N/m Kg/m ,5 2 2,5 3 1,5 2 2,5 3 oś x: odległości między punktami podparcia; oś y: obciążenie strona 29 z 65

32 SYSTEM KORYT SIATKOWYCH DEFEM SPECYFIKACJA TECHNICZNA ELEMENTÓW Stalowe koryta siatkowe Koryta siatkowe Ckształtne Przeznaczone do montażu z niewielką ilością podpór (nawet co 4 m). 75x75 120x x Połączenie dwóch koryt Ckształtnych 75x75 Połączenie dwóch koryt Ckształtnych 120x100 Połączenie dwóch koryt Ckształtnych 220x80 Koryta siatkowe Gkształtne Przeznaczone do instalacji pod sufitami, na ścianach, pod biurkami i na drabinach kablowych. 75x95 120x Mocowanie koryta pod biurkiem lub do sufitu przy pomocy łącznika montażowego B1 Mocowanie koryta do drabiny kablowej przy pomocy KOMBI łącznika kątowego 90 B21 Mocowanie koryta do ścian przy pomocy płytki mocującej B4 Połączenie dwóch koryt łącznikami montażowymi B1 i B2 strona 30 z 65

33 SYSTEM KORYT SIATKOWYCH DEFEM SPECYFIKACJA TECHNICZNA ELEMENTÓW Stalowe koryta siatkowe Koryta siatkowe Zkształtne Przeznaczone do miejsc, gdzie wymagane jest regularne i dokładne czyszczenie. 75x75 120x80 120x Układanie kabla w układzie zygzakowym w korycie Zkształtnym. Nie ma potrzeby mocowania przewodów opaskami, nawet w przypadku pionowego ułożenia koryta Połączenie dwóch koryt łącznikami montażowymi B1 i B2 Nie przymocowane przewody nie wysuną się z koryta nawet podczas mycia strumieniem wody strona 31 z 65

34 SYSTEM KORYT SIATKOWYCH DEFEM SPECYFIKACJA TECHNICZNA ELEMENTÓW Stalowe koryta siatkowe Koryta siatkowe Mini Mesh B30D Montaż koryt Mini Mesh B30D przy pomocy śruby z nakrętką B13 Montaż koryt Mini Mesh B30D przy pomocy odpowiedniego wkręta Połączenie dwóch koryt Mini Mesh B30D przy pomocy łącznika B20 Montaż koryt Mini Mesh B30D przy pomocy podstawki montażowej B22 Koryta siatkowe Mini Mesh B30U Montaż koryt Mini Mesh B30U przy pomocy podstawki montażowej B22 Połączenie dwóch koryt Mini Mesh B30U łącznikiem montażowym B20 Koryta siatkowe Mini Mesh B30I 6 60 Montaż koryt Mini Mesh B30I przy pomocy podstawki montażowej B22 Montaż koryta Mini Mesh B30I do drabiny kablowej przy pomocy łącznika montażowego B20 strona 32 z 65

35 SYSTEM KORYT SIATKOWYCH DEFEM SPECYFIKACJA TECHNICZNA ELEMENTÓW Łączenie koryt siatkowych Łącznik montażowy B20 Łącznik przeznaczony do mocowania i łączenia koryt Mini Mesh Połączenie dwóch koryt Mini Mesh (B30, B30U, B30I) Montaż koryt Mini Mesh (B30, B30U, B30I) do ścian, podłóg, sufitów Montaż koryt Mini Mesh (B30, B30U, B30I) do koryt siatkowych Defem, pionowo lub poziomo Montaż koryt Mini Mesh (B30, B30U, B30I) do drabin kablowych Podstawka montażowa B22 Plastikowa podstawka pasująca do wszystkich koryt Mini Mesh. Montowana przez wciśnięcie na podstawę koryta. Ø 6,5 18 Montaż koryta Mini Mesh B30 na podstawce montażowej B22 widok z przodu Montaż koryta Mini Mesh B30D na podstawce montażowej B22 widok z boku Montaż koryta Mini Mesh B30U na podstawce montażowej B22 widok z boku Montaż koryta Mini Mesh B30I na podstawce montażowej B22 widok z boku strona 33 z 65

36 SYSTEM KORYT SIATKOWYCH DEFEM SPECYFIKACJA TECHNICZNA ELEMENTÓW Łączenie koryt siatkowych Łącznik montażowy B1 Zalecane łączniki Dostarczany bez śruby i nakrętki. Do łaczenia tras kablowych szerokość koryta łączniki boczne łączniki centralne 6,5x6,5 6,5x14,5 10x xB1 + 2xB2 + 2xB13 lub 2xB xB1 + 2xB2 + 2xB13 lub 2xB xB1 + 2xB2 + 2xB13 lub 2xB xB1 + 2xB2 + 2xB13 lub 2xB52 nie wymagane 2xB2 + 1xB13 4xB2 + 2xB13 6xB2 + 3xB Łącznnik B1 użyty jako uchwyt ścienny. Łącznik B1 zamontowany na środkowych prętach jako nośnik oświetlenia. Łączenie koryt o szerokości od 53 do szt. łącznik montażowy B1 2 szt. łącznik montażowy B2 2 szt. śruba z nakrętką B13 Łącznik montażowy B2 Dostarczany bez śruby i nakrętki Montaż na wsporniku 50i 2 szt. łącznik montażowy B2 2 szt. śruba z nakrętką B13 Połączenia koryt wykonywane na ich spodniej części (dnie) 2 szt. łącznik montażowy B2 1 szt. śruba z nakrętką B13 Łączenie koryt o szerokości szt. łącznik montażowy B1 4 szt. łącznik montażowy B2 3 szt. śruba z nakrętką B13 Łączenie koryt o szerokości szt. łącznik montażowy B1 6 szt. łącznik montażowy B2 4 szt. śruba z nakrętką B13 Łączenie koryt o szerokości 522 i szt. łącznik montażowy B1 8 szt. łącznik montażowy B2 5 szt. śruba z nakrętką B13 Połączenia pod kątem 90, z użyciem łączników montażowych B1 i B2 Budowanie łagodniejszego wewnętrznego kąta z użyciem 2 łączników montażowych B1 i śruby z nakrętką B13 Połączenia koryt o szerokościach od 53 do szt. łącznik montażowy B2 2 szt. łącznik montażowy B1 2 szt. śruba z nakrętką B13 Połączenie koryt o szerokości 320 i szt. łącznik montażowy B2 2 szt. łącznik montażowy B1 3 szt. śruba z nakrętką B13 Połączenia koryt o szerokości 522 i szt. łącznik montażowy B2 2 szt. łącznik montażowy B1 4 szt. śruba z nakrętką B13 strona 34 z 65

37 SYSTEM KORYT SIATKOWYCH DEFEM SPECYFIKACJA TECHNICZNA ELEMENTÓW Łączenie koryt siatkowych Łącznik montażowy B3 Dostarczany ze śrubą i nakrętką Wygięcie koryta w poziomie Skrzyżowanie Tkształtne Wygięcia koryt w pionie (ilość łączników montażowych B3 zależy od szerokości koryta) Wygięcie koryta o szerokości 53 pod kątem prostym poprzez wycięcie zaznaczonych prętów i połączenie łącznikiem montażowym B3 C C C C A B3 Wygięcie koryta o szerokości 53 pod kątem prostym poprzez wycięcie zaznaczonych prętów i połączenie łącznikiem montażowym B3 Wygięcie koryt o szerokości od 120 do 622 pod kątem prostym poprzez wycięcie zaznaczonych prętów, co drugie przęsło i połączenie łącznikami montażowymi B3 (zgodnie z tabelą poniżej) szerokość koryta A mm liczba wyciętych przęseł liczba łączników strona 35 z 65

38 SYSTEM KORYT SIATKOWYCH DEFEM SPECYFIKACJA TECHNICZNA ELEMENTÓW Łączenie koryt siatkowych Łącznik montażowy, kątowy B27 Do montażu koryt do ścian, sufitów, podłóg, itp. oraz skrzyżowań Tkształtnych. 6,5x6,5 6,5x14,5 10x14 6,5x6,5 6,5x14,5 10x śruba z nakrętką B13 M6x25. Śruba z nakrętką M6. Pionowe rozgałęzienia dla wszystkich szerokości. 1 szt. łącznik montażowy, kątowy B27 1 szt. łącznik montażowy B1 1 szt. łącznik montażowy B2 2 szt. śruba z nakrętką B13 Zakręt łukowy 1 szt. łącznik montażowy, kątowy B27 2 szt. łącznik montażowy B2 2 szt. śruba z nakrętką B13 Regulacja łuku zakrętu poprzez ustawienie łącznika B27 pod odpowiednim kątem Skrzyżowanie Tkształtne, dowolny kąt 2 szt. łącznik montażowy, kątowy B27 4 szt. łącznik montażowy B2 4 szt. śruba z nakrętką B13 Skrzyżowanie Tkształtne, kąt 90 2 szt. łącznik montażowy, kątowy B27 4 szt. łącznik montażowy B2 4 szt. śruba z nakrętką B13 Montaż koryta do podłogi lub sufitu 2 szt. łącznik montażowy, kątowy B27 2 szt. łącznik montażowy B2 2 szt. śruba z nakrętką B13 Montaż koryta do ściany 2 szt. łącznik montażowy, kątowy B27 2 szt. łącznik montażowy B2 2 szt. śruba z nakrętką B13 strona 36 z 65

39 SYSTEM KORYT SIATKOWYCH DEFEM SPECYFIKACJA TECHNICZNA ELEMENTÓW Łączenie koryt siatkowych / Mocowanie do ścian Komplet łączący B52 Komplet łącznik B1, B2, śruba i nakrętka B13. Do łączenia koryt siatkowych. Uwaga! Do łączenia koryt o szerkości 320 mm i szerszych, należy dodatkowo zamontować łącznik B2 ze śrubą i nakrętką B13 na dnie koryta. Płytka mocująca B4 / B4 mini Do mocowania koryt o szerokości do ścian i podłóg Montaż B52 na boku koryta. Umieścić element we właściwym miejscu i dokręcić śrubę. B B4 B4 mini 30 Montaż do ścian, sufitów, podłóg śrubą rozporową w środkowym otworze montażowym B4 Mini Montaż boczny koryta boczne pręty koryta zahaczyć na uchwytach płytki B4 mini koryta o szerokości 53 mm i 754 mm B4 koryta o szerokości 755 mm i 120 mm Poprawa stabilności instalacji poprzez zagięcie uchwytów wokół prętów koryta Montaż koryta w pionie B4 mini koryta o szerokości 53 i 754 mm B4 koryta o szerokościach od 755 mm do 622 mm Montaż horyzontalny koryta spodnie pręty koryta zahaczyć na uchwytach B4 mini koryta o szerokości 53 mm i 754 mm B4 koryta o szerokościach od 755 mm do 622 mm Montaż koryta pod kątem 45 B4 mini koryta o szerokości 53 mm i 754 mm B4 koryta o szerokościach od 755 mm do 220 mm Montaż koryta do podłogi B4 mini koryta o szerokości 53 mm i 754 mm B4 koryta o szerokościach od 755 mm do 622 mm Montaż koryt przy pomocy łącznika B21 KOMBI 1 szt. łącznik B21 KOMBI 1 szt. płytka B4 / B4 MINI 1 szt. śruba z nakrętką B13 strona 37 z 65

40 SYSTEM KORYT SIATKOWYCH DEFEM SPECYFIKACJA TECHNICZNA ELEMENTÓW Mocowanie do ścian Wspornik 50i Wspornik przeznaczony do montażu lżejszych konstrukcji na ścianach, elementach pionowych, uchwytach sufitowych i innych. wymiary wspornik L mm H1 mm H2 mm 20 Ø10,5 x 20 50i i i i i i szerokość = 100 / do koryt mm Ø 5 43 Ø 6.5x30 szerokość = 200 / do koryt 220 mm Ø 5 43 Ø 6.5x19. 5 Ø 6.5x30 9x9 szerokość = 300 / do koryt 320 mm Ø 5 43 Ø 6.5x19.5 Ø 6.5x30 9x9 szerokość = 400 / do koryt 422 mm Ø 5 44 Ø 6.5x19.5 Ø 6.5x30 9x9 szerokość = 500 / do koryt 522 mm Ø 5 45 Ø 6.5x19.5 Ø 6.5x30(10x) 9x9(11x) szerokość = 600 / do koryt 622 mm Ø5 45 Ø 6.5x19.5 Ø 6.5x30(12x) 9x9(12x) strona 38 z 65

41 SYSTEM KORYT SIATKOWYCH DEFEM SPECYFIKACJA TECHNICZNA ELEMENTÓW Mocowanie do ścian Stalowe koryta siatkowe Montaż wspornika 50i z uchwytem sufitowym 2F/2FB lub przedłużką 24/48 i śrubą Tbolt 26F M8. Należy sprawdzić dopuszczalne obciążenie dla uchwytu sufitowego. Dwustronny montaż wspornika 50i z uchwytem sufitowym 2F/2FB l ub przedłużką 24/48. Użyto zestawu śrub 20S. Montaż koryta na wsporniku 50i 2 szt. łącznik B2 2 szt. śruba z nakrętką B13 Montaż wspornika do ściany przy pomocy śruby rozporowej M8. Obciążenie F montaż do ściany (patrz tabela obok) Obciążenie F montaż do ściany Typ wspornika kn kg 50i i i i i i Śruba Tbolt 26F Śruba przeznaczona do montażu wspornika ściennego 50i/50, przedłużki do uchwytów 24/48 i uchwytu sufitowego 2F/2FB. Typ L mm A mm M strona 39 z 65

42 SYSTEM KORYT SIATKOWYCH DEFEM SPECYFIKACJA TECHNICZNA ELEMENTÓW Mocowanie do ścian Wspornik 50 Wspornik przeznaczony do montażu koryt o większym obciążeniu na ścianach, elementach pionowych, uchwytach sufitowych i innych. wspornik 50 50/ / Montaż wspornika do ściany przy pomocy śruby rozporowej. Obciążenie F patrz tabela poniżej. Montaż wspornika przy pomocy śruby Tbolt na przedłużce 24/26 x 53 do obsadzenia w ścianie lub przedłużkach montowanych na ścianach. Montaż wspornika przy pomocy śruby Tbolt i przedłużki montowanej do ściany. Montaż wsporniak przy pomocy sruby Tbolt z pionowymi elementami. Obciążenie graniczne i rozmiary Typ A mm D mm F mm H mm T mm Montaż z przedłużką 24/48 Montaż do ściany i śrubą Tbolt 26F kn kg kn kg 50/ / / * / * / * / * * Stal nierdzewna: 50/ T=4 mm, 50/ T=5 mm. strona 40 z 65

43 SYSTEM KORYT SIATKOWYCH DEFEM SPECYFIKACJA TECHNICZNA ELEMENTÓW Mocowanie do ścian Listwa montażowa do wsporników ściennych Przeznaczona do montażu wsporników na nierównych ścianach, konstrukcjach warstwowych i innych typach ścian w celu zmniejszenia nacisku na powierzchnię. Listwę montażową należy montować bezpośrednio na ścianie za pomocą odpowiednich śrub. Wspornik ma 6 otworów ułatwiających montaż na pożądanej wysokości. Do montażu wsporników do listwy przeznaczony jest zestaw śrub 25S. Materiał: stal, pregalwanizowana, pregalwanizowana biała. Ø6,5 (22x) ,5 Zestaw śrub 25S Przeznaczony do montażu wsporników, przedłużki 24/48 na listwie montażowej. Zestaw śrub (śruba MVBF 8x25 i nakrętka M6MF8) pasuje do wszystkich wsporników Defem. Materiał: stal, ocynk ogniowy. Montaż wspornika ściennego na listwie montażowej. Zestaw śrub 25S Listwa montażowa zmniejsza nacisk na powierzchnię nierównej ściany. Listwę należy montować bezpośrednio na ścianie za pomocą odpowiednich śrub. Do montażu wsporników na listwie przeznaczony jest zestaw śrub 25S. Do przykręcenia śrub należy użyć odpowiedniego klucza nasadowego. Montaż wspornika ściennego na listwie z dystansem. Zestaw śrub 25S W celu montażu wspornika ściennego z dystansem do ściany można użyć dwóch lub więcej listew ściennych w połączeniu z przedłużką 24/48. Listwę należy montować bezpośrednio na ścianie za pomocą odpowiednich śrub. Zestaw śrub 25S jest przeznaczony do montażu przedłużki 24/48 na listwie ściennej. Do przykręcenia przedłużki za pomocą śrub należy użyć odpowiedniego klucza nasadowego. Wspornik ścienny należy zamontować za pomocą śruby Tbolt, co pozwala na regulacje wysokości. Wspornik ścienny należy dokręcić do przedłużki 24/48 pod wybranym kątem za pomocą odpowiedniego klucza nasadowego. strona 41 z 65

44 SYSTEM KORYT SIATKOWYCH DEFEM SPECYFIKACJA TECHNICZNA ELEMENTÓW Podwieszanie do sufitów Uchwyt sufitowy 2F Uchwyt przeznaczony do montażu wspornika 50/50i, można łączyć z przedłużką 24/48 i łącznikiem do przedłużki 2FJ. Może być montowany na suficie lub na podłodze lub jako wspornik na ścianie. 45 9x25 L Typ L mm Uchwyt sufitowy 2F/ Uchwyt sufitowy 2F/ Uchwyt sufitowy 2F/ kapturek ochrony 28E 48 Klamra 5TP Przedłużka 24/48 Klamra 5BK Przedłużka 24/20 Zestaw śrub 22S Uchwyt sufitowy 2F należy montować za pomocą kołka rozporowego, śruby do betonu lub innego odpowiedniego kołka montażowego. Montując uchwyt sufitowy 2F do niektórych powierzchni (podwieszanych sufitów) można użyć śruby Tbolt. Montując uchwyt sufitowy 2F do sufitów z pokryciem trapezowym, należy to zrobić jak na rysunku. Montując uchwyt sufitowy 2F do stalowych belek, należy to zrobić jak na rysunku. Jeśli grubość kołnierza belki nie przekracza 13 mm, należy użyć klamry 5BK10 oraz śruby Tbolt 26F/40. Jeśli grubość kołnierza belki nie przekracza 30 mm, należy użyć klamry 5BK30 oraz śruby Tbolt 26F/50. Wspornik 50i należy montować na uchwycie sufitowym 2F za pomocą śruby Tbolt 26F. Uchwyt sufitowy 2F można przedłużyć do pożądanej długości za pomocą przedłużki 24/48 i łącznika 2FJ. Na koniec uchwytu można założyć kapturek ochrony w wyrazistym kolorze, co poprawia bezpieczeństwo pracy. strona 42 z 65

45 ) SYSTEM KORYT SIATKOWYCH DEFEM SPECYFIKACJA TECHNICZNA ELEMENTÓW Podwieszanie do sufitów Uchwyt sufitowy 2F Siła zrywająca (maksymalne dopuszczalne obciążenie) uchwytu sufitowego 2F przy obciążeniu symetrycznym* Uchwyt sufitowy z wspornikiem stabilizującym 1 wspornik stabilizujący Siła zrywająca (maksymalne dopuszczalne obciążenie) uchwytu sufitowego 2F to 2300 kg (23 kn) przy obciążeniu symetrycznym. Odchylenie uchwytu sufitowego 2F można zredukować poprzez montaż wspornika stabilizującego 1. Maksymalne dopuszczalne obciążenie uchwytu przedstawia tabela poniżej. Siła zrywająca (maksymalne dopuszczalne obciążenie) przy niesymetrycznym obciążeniu Odchylenie M = Σ F x A Spójrz też na wartości maksymalnego obciążenia wspornika 50i. odchylenie [mm] pęd [kgcm] VP2F1000 VP2F505 Przykład: warunki: uchwyty zamontowane co 2 m drabina 10 kg/m dwa wsporniki 50i: 200 i 300 mm obciążenie po jednej stronie uchwyt sufitowy 2F/505 odchylenie? M = F x A (kgcm) M = 10 x 2 x ( ) + 10 x 2 x ( ) 2 2 (F 1 ) (A 1 ) (F 2 ) (A ) 2 M = 704 kgcm odchylenie zgodnie z wykresem, ok. 2 mm W przypadku wartości wykraczających poza wykres prosimy o kontakt z ASTE. Siła skręcenia M to suma iloczynu F x A (kgcm). F = obciążenie wspornika 50i (kg) F = obciążenie (kg/m) x odległość między uchwytami (m) A = odległość między obciążeniem a zewnętrzną stroną uchwytu sufitowego (cm) A = (długość wspornika 50i) + 2,6 cm / 2 L = długość uchwytu sufitowego Zrywający moment obrotowy to 6000 (kgcm) Tabela obciążenia uchwytu sufitowego 2F zamontowanego na ścianie jako wspornik Kg * Bezpieczny poziom obciążenia wg. normy IEC to wartość siły zrywającej podzielona przez 1,7. Uchwyt sufitowy 2F z wspornikiem stabilizującym 1/500 Typ wspornika 2F/1000 Szerokość koryta siatkowego Siła zrywająca (maksymalne dopuszczalne obciążenie) strona 43 z 65

46 SYSTEM KORYT SIATKOWYCH DEFEM SPECYFIKACJA TECHNICZNA ELEMENTÓW Podwieszanie do sufitów Uchwyt sufitowy 2FB Uchwyt przeznaczony do montażu wspornika 50/50i, można łączyć z przedłużką 24/48 i łącznikiem do przedłużki 2FJ. Może być montowany na suficie lub na podłodze lub jako wspornik na ścianie Typ L mm Uchwyt sufitowy 2FB/ Uchwyt sufitowy 2FB/ Uchwyt sufitowy 2FB/ kapturek ochrony 28E Ø 11x22 Klamra 5TP Przedłużka 24/48 Klamra 5BK Przedłużka 24/20 Zestaw śrub 22S Uchwyt sufitowy 2FB należy montować za pomocą kołków rozporowych, śrub do betonu lub innych odpowiednich kołków montażowych. Montując uchwyt sufitowy 2FB do niektórych powierzchni (podwieszanych sufitów) można użyć śruby Tbolt. Montując uchwyt sufitowy 2FB do sufitów z pokryciem trapezowym, należy to zrobić jak na rysunku Montując uchwyt sufitowy 2FB do stalowych belek, należy to zrobić jak na rysunku. Jeśli grubość kołnierza belki nie przekracza 13 mm, należy użyć klamry 5BK10 oraz śruby Tbolt 26F/40. Jeśli grubość kołnierza belki nie przekracza 30 mm, należy użyć klamry 5BK30 oraz śruby Tbolt 26F/50. Wspornik 50i należy montować na uchwycie sufitowym 2FB za pomocą śruby Tbolt 26F. Uchwyt sufitowy 2FB można przedłużyć do pożądanej długości za pomocą przedłużki 24/48 i łącznika 2FJ. Na koniec uchwytu można założyć kapturek ochrony w wyrazistym kolorze, co poprawia bezpieczeństwo pracy. strona 44 z 65

47 ) SYSTEM KORYT SIATKOWYCH DEFEM SPECYFIKACJA TECHNICZNA ELEMENTÓW Podwieszanie do sufitów Uchwyt sufitowy 2F Siła zrywająca (maksymalne dopuszczalne obciążenie) uchwytu sufitowego 2FB przy obciążeniu symetrycznym* Uchwyt sufitowy z wspornikiem stabilizującym 1 wspornik stabilizujący Siła zrywająca (maksymalne dopuszczalne obciążenie) uchwytu sufitowego 2FB to 3000 kg (30 kn) przy obciążeniu symetrycznym. Odchylenie uchwytu sufitowego 2FB można zredukować poprzez montaż wspornika stabilizującego 1. Maksymalne dopuszczalne obciążenie uchwytu przedstawia tabela poniżej. Siła zrywająca (maksymalne dopuszczalne obciążenie) przy niesymetrycznym obciążeniu odchylenie M = Σ F x A Spójrz też na wartości maksymalnego obciążenia wspornika 50i. odchylenie [mm] VP2 FB 1000 VP2 FB pęd [kgcm] Przykład: warunki: uchwyty zamontowane co 2 m drabina 10 kg/m dwa wsporniki 50i: 200 i 300 mm obciążenie po jednej stronie uchwyt sufitowy 2FB/505 odchylenie? M = F x A (kgcm) M = 10 x 2 x ( ) + 10 x 2 x ( ) 2 2 (F 1 ) (A 1 ) (F 2 ) (A ) 2 M = 704 kgcm odchylenie zgodnie z wykresem, ok. 2 mm W przypadku wartości wykraczających poza wykres prosimy o kontakt z ASTE. Siła skręcenia M to suma iloczynu F x A (kgcm). F = obciążenie wspornika 50i (kg) F = obciążenie (kg/m) x odległość między uchwytami (m) A = odległość między obciążeniem a zewnętrzną stroną uchwytu sufitowego (cm) A = (długość wspornika 50i) + 2,6 cm / 2 L = długość uchwytu sufitowego Zrywający moment obrotowy to 6000 (kgcm) Tabela obciążenia uchwytu sufitowego 2FB zamontowanego na ścianie jako wspornik Kg * Bezpieczny poziom obciążenia wg. normy IEC to wartość siły zrywającej podzielona przez 1,7. Uchwyt sufitowy 2FB z wspornikiem stabilizującym 1/500 Typ wspornika 2FB/1000 Szerokość koryta siatkowego Siła zrywająca (maksymalne dopuszczalne obciążenie) strona 45 z 65

48 SYSTEM KORYT SIATKOWYCH DEFEM SPECYFIKACJA TECHNICZNA ELEMENTÓW Podwieszanie do sufitów Uchwyt 5 Uchwyt sufitowy przeznaczony do montażu z przedłużką 24/48. Korzystając z przedłużki 24/48, jednego uchwytu sufitowego 5 oraz jednego zestawu śrub 22S można stworzyć uchwyt sufitowy do instalacji pod kątem aż do 20 stopni. Siła zrywająca (maksymalne dopuszczalne obciążenie) dla przedłużki 48 to 1200 kg (12kN). Zamontuj uchwyt sufitowy 5 do tylnej części przedłużki obracając uchwyt sufitowy 5 o 90 stopni, włóż gwint śruby do otworu w przedłużce. Następnie obróć uchwyt do pożądanej pozycji i dokręć śrubę z zestawu 22S. Montując uchwyt do poziomej powierzchni należy zamocować śruby w tylnej części otworu dla lepszej stabilności połączenia. Uchwyt sufitowy można montować po kątem nie większym niż 20 stopni. Przedłużka 24/48 Przedłużka przeznaczona do montażu z uchwytem sufitowym, elementem podtrzymującym, wspornikami itp. Kapturek ochronny 28E Typ L mm Przedłużka 24/ Na koniec przedłużki można założyć kapturek ochrony w wyrazistym kolorze, co poprawia bezpieczeństwo pracy. Uchwyt sufitowy 2F/2FB można przedłużyć do pożądanej długości za pomocą przedłużki 24/48 i łącznika 2FJ. Uchwyt sufitowy 5 i zestaw śrub 22S razem mogą utworzyć uchwyt sufitowy przeznaczony do montażu pod kątem aż do 20 stopni. Przeznaczony tylko do montażu z płytkami mocującymi. Kable można montować na przedłużce 24/48 za pomocą klipsów kablowych typu A. strona 46 z 65

49 SYSTEM KORYT SIATKOWYCH DEFEM SPECYFIKACJA TECHNICZNA ELEMENTÓW Podwieszanie do sufitów Łącznik 2FJ Łącznik przeznaczony do łączenia przedłużek i uchwytów sufitowych. Łącznik 2FJ użyty jako połączenie uchwytów sufitowych 2F/ 2FB i przedłużki 24/48. Wspornik stabilizujący Wspornik redukujący wygięcie mocno obciążonych uchwytów sufitowych. Montowany za pomocą śruby Tbolt oraz kołka rozporowego. Typ A mm B mm 1/ Wspornik stabilizujący W celu ograniczenia wygięcia bardzo obciążonego wspornika i uchwytu sufitowego 2F/2FB można użyć wspornika stabilizującego 1. Należy go montować za pomocą śruby Tbolt oraz kołka rozporowego. Zestaw śrub 22S Zestaw śrub przeznaczony do montażu elementu podtrzymującego D35 na uchwytach sufitowych 2F/2FB, elementu podtrzymującego D35 i uchwytu 5 z przedłużką 24/48. Zawiera śrubę MVBF 8x16 i nakrętkę M6MF8. strona 47 z 65

50 SYSTEM KORYT SIATKOWYCH DEFEM SPECYFIKACJA TECHNICZNA ELEMENTÓW Podwieszanie do sufitów Element podtrzymujący D35/ Element podtrzymujący przeznaczony do koryt siatkowych o szerokości od 120 do 220 mm mm Montaż od dołu pod kątem Koryto siatkowe jest mocowane poprzez zagięcie uchwytów elementu D35 na prętach koryta. Możliwość przedłużenia elementu podtrzymującego D35 za pomocą uchwytu sufitowego 2F/2FB oraz przedłużki 24/48 w zakresie do 35 mm. Element podtrzymujący D35/ Element podtrzymujący przeznaczony do koryt siatkowych o szerokości od 320 do 422 mm mm Montaż od dołu pod kątem Montaż spodniej części elementu podtrzymującego D35 2 szt. śruba z nakrętką B13 Możliwość przedłużenia elementu podtrzymującego D35 za pomocą uchwytu sufitowego 2F/2FB oraz przedłużki 24/48 w zakresie do 35 mm. Element podtrzymujący D35/ Wzmocniony element podtrzymujący przeznaczony do koryt siatkowych o szerokości od 522 do 622 mm Zamontuj element podtrzymujący pod korytem za pomocą dwóch łączników B2 i dwóch śrub z nakrętką B13. Użyj zestawu śrub 22S do zamontowania elementu podtrzymującego D35 na uchwycie sufitowym 2F/2FB i przedłużce 24/48. Siła zrywająca (maksymalne dopuszczalne obciążenie) Typ D35 kn kg * Bezpieczny poziom obciążenia wg. normy IEC to wartość siły zrywającej podzielona przez 1,7. D35/ D35/ D35/ strona 48 z 65

51 SYSTEM KORYT SIATKOWYCH DEFEM SPECYFIKACJA TECHNICZNA ELEMENTÓW Podwieszanie do sufitów Uchwyt sufitowy do prętów B46 Do montażu pręta gwintowanego B Montaż uchwytu sufitowego do prostych sufitów przy pomocy śruby, lub śruby rozporowej Montaż pręta gwintowanego B41 M8 lub M10 1 szt. pręt gwintowany B41 2 szt. nakrętka z kołnierzem B43 Uchwyt sufitowy do prętów B47 Do mocowania prętów gwintowanych do skośnych sufitów. Dostarczany z nakrętką Montaż uchwytu sufitowego do sufitów prostych lub skośnych przy pomocy śruby, lub śruby rozporowej Nakręcić obejmę i nakrętkę na pręt gwintowany Zahaczyć pręt w uchwycie sufitowym B47 mocno dokręcić nakrętkę strona 49 z 65

52 SYSTEM KORYT SIATKOWYCH DEFEM SPECYFIKACJA TECHNICZNA ELEMENTÓW Podwieszanie do sufitów Klamra sufitowa do prętów B48 Pasuje do otworów o średnicy 22 mm. Dostarczana w komplecie z nakrętkami i podkładkami. 75 Wywiercić w suficie otwór o średnicy 22 mm Nakręcić na pręt nakrętkę, nałożyć podkładki, a następnie klamrę; przełożyć klamrę przez otwór zgodnie z rysunkiem Pociągnąć pręt w dół Dokręcić nakrętkę Klamra B49 do konstrukcji stalowych B49 Pozwala na montaż koryt bezpośrednio do konstrukcji, belek, profili. Montaż pręta gwintowanego B41 z użyciem nakrętki z kołnierzem B43 / M8 M10 Montaż koryta siatkowego do klamry B49 z użyciem łącznika B1 i śruby M6 Należy montować klamrę tak, aby utrzymująca ją śruba była umieszczona na pochyłej części elementu Należy montować klamrę tak, aby utrzymująca ją śruba była umieszczona na pochyłej części elementu strona 50 z 65

53 SYSTEM KORYT SIATKOWYCH DEFEM SPECYFIKACJA TECHNICZNA ELEMENTÓW Podwieszanie do sufitów Element podtrzymujący B39 Do mocowania koryt na prętach gwintowanych ø10,5 Element podtrzymujący B39/ ø22 50 Element podtrzymujący B39/ Montaż elementu podtrzymującego B39 do pręta gwintowanego 1 szt. pręt gwintowany B41 1 szt. element podtrzymujący B39 2 szt. nakrętka z kołnierzem B43 Montaż koryta na elemencie podtrzymującym B39/120220; nałożyć koryto od spodu, ustawiając je pod kątem, następnie pręty koryta zatrzasnąć w uchwytach elementu B39 Montaż dolnej części elementu podtrzymującego B39/320422, po zamontowaniu koryta 1 szt. element podtrzymujący B39 2 szt. nakrętka z kołnierzem B43 Pręt gwintowany B41 i łącznik B50 Montaż pręta do elementu podtrzymującego B39 przy pomocy 2 szt. nakrętki z kołnierzem B43 W przypadku koryt 53 i 75 można użyć łącznika B1 do zawieszenia na nim koryta 1 szt. łącznik montażowy B1 1 szt. łącznik montażowy B2 1 szt. śruba z nakrętką B13 2 szt. nakrętka z kołnierzem B43 Do montażu koryt do sufitów należy użyć uchwytów sufitowych B46, B47, B48 lub klamry B49 Przedłużenie pręta gwintowanego przy pomocy nakrętki łączącej B42 lub łącznika B50 Nałożyć łącznik B50 na jeden z prętów w odpowiedniej pozycji Dołączyć drugi z prętów stykając go z pierwszym Zsunąć łącznik B50 do miejsca połączenia prętów łącznik zamyka się na połączeniu Zabezpieczyć łącznik B50 przed przypadkowym rzesunięciem w górę przy pomocy opaski zaciskowej Nakrętka z kołnierzem B43, M8/M10 oraz nakrętka łącząca B42 Nakrętkę używa się łącznie z prętem gwintowanym w celu montażu pręta do uchwytów sufitowych lub innych elementów montażowych Nakręcić nakrętkę na jeden z prętów do połowy jej wysokości Wkręcić drugi pręt w nakrętkę z jej drugiej strony strona 51 z 65

54 SYSTEM KORYT SIATKOWYCH DEFEM SPECYFIKACJA TECHNICZNA ELEMENTÓW Mocowanie osprzętu Płytka B5 mini, do mocowania osprzętu Pasuje do wszystkich koryt. 24 Montaż na bocznej ścianie koryta Montaż na spodzie koryta Montaż pod kątem 45 na korycie Montaż na wierzchu koryt o szerokości 53 mm lub 73 mm Płytka B5 do mocowania osprzętu Dla stali, ocynk elektrolityczny oraz ocynk ogniowy 208 Dla stali nierdzewnej AISI 316L Montaż na bocznej ścianie koryta Montaż na spodzie koryta Montaż pod kątem 45 na korycie Zabezpieczenie zamontowanej płytki B5 poprzez zagięcie uchwytów wokół prętów koryta strona 52 z 65

55 SYSTEM KORYT SIATKOWYCH DEFEM SPECYFIKACJA TECHNICZNA ELEMENTÓW Separacja kabli Pokrywa do koryt B A Szerokość koryta mm A mm Pokrywa do koryt B7/ Pokrywa do koryt B7/ Pokrywa do koryt B7/ Pokrywa do koryt B7/ Pokrywa do koryt B7/ Pokrywa koryta B7 ze zintegrowanymi klipsami co przyspiesza montaż. Listwa separacyjna B Łączenie dwóch listew separacyjnych poprzez wsunięcie jednej w drugą Montaż listew separacyjnych w korycie przy pomocy uchwytów B38 Listwy separacyjne B36 można kształtować tak, aby dopasowywały się do zakrętów toru kablowego Uchwyt B38 do listew separacyjnych Służy do montażu listwy separacyjnej do koryta. Uchwyt do listew separacyjnych należy założyć na pręt koryta i przekręcić Montaż listwy w uchwycie poprzez zatrzaśnięcie jej w uchwycie strona 53 z 65

56 SYSTEM KORYT SIATKOWYCH DEFEM SPECYFIKACJA TECHNICZNA ELEMENTÓW Separacja kabli / Podwieszanie koryt do drabin kablowych Listwa separacyjna B Montaż listwy B26 na korycie poprzez zahaczenie zaczepów na prętach koryta Kanał B6 TELE Montaż kanału B6 TELE na korycie poprzez zahaczenie zaczepów na prętach koryta. Łącznik B21 KOMBI Do mocowania koryt do drabin kablowych Montaż koryt o szerokości 53 i 75 1 szt. łącznik B21 KOMBI 1 szt. płytka B4 MINI 1 szt. śruba z nakrętką B13 Montaż koryt o szerokości szt. łącznik B21 KOMBI 1 szt. płytka B4 1 szt. śruba z nakrętką B13 Łącznik B21 KOMBI 90 Do mocowania koryt do drabin kablowych Montaż koryt kablowych o szerokości 53, 75 i szt. łącznik B21 KOMBI 90 1 szt. łącznik montażowy B2 1 szt. śruba z nakrętką B13 strona 54 z 65

57 SYSTEM KORYT SIATKOWYCH DEFEM SPECYFIKACJA TECHNICZNA ELEMENTÓW Montaż pod podłogami technicznymi Wspornik podłogowy B33 Do montażu koryt pod podłogami technicznymi, mocowania koryt do podłóg. 6,5x30 8,5x mm Regulacja wysokości wspornika w zakresie od 215 mm do 370 mm Możliwość ustawienia dolnej i górnej części pod kątem 90 Montaż koryta na wsporniku przy pomocy łączników B2 i śrub z nakrętką B13 Wspornik B17 CONVEYOR Uniwersalny wspornik do montażu koryt do istniejących instalacji, przy taśmociągach, liniach produkcyjnych. Montaż koryta na wsporniku B17 CONVEYR 1 szt. wspornik B17 CONVEYOR 1 szt. łącznik B2 1 szt. śruba z nakrętką B13 Zacisk uziemiający B18 Do mocowania przewodu uziemiającego bezpośrednio do pręta koryta siatkowego. 2 Do kabli o przekroju do 25 mm. Zacisk uziemiający B18 montuje się bezpośrednio na pręcie koryta łącząc w ten sposób przewód uziemiający z torem kablowym strona 55 z 65

58 SYSTEM KORYT SIATKOWYCH DEFEM SPECYFIKACJA TECHNICZNA ELEMENTÓW Montaż akcesoriów Płytka B31 Przy wygięciach pionowych zapobiega wystawaniu cienkich kabli poza profil koryta. Zaczepić jeden koniec płytki o pręty dolnej części koryta Zaczepić drugi koniec płytki o pręty górnej części koryta Ogranicznik załamania kabla B11 Do bezpiecznego wyprowadzania przewodów poza koryto z boku koryta. Zmniejsza ryzyko uszkodzenia delikatnych kabli ograniczając promień gięcia. R= Montaż wsporników ogranicznika na ścianie koryta przez nałożenie ich na pręty koryta. Nasunąć ogranicznik na wsporniki Ogranicznik załamania kabla B34 Zmniejsza ryzyko uszkodzenia delikatnych kabli, ograniczając promień gięcia. Ogranicznik załamania kabla montuje się od dołu przy pomocy szpilek mocujących. Ogranicznik załamania kabla B67, pokrywa B68 Ogranicza promień gięcia i chroni kable wyprowadzane z boku koryta. Pokrywa B68 do dodatkowej ochrony dla kabli < 2 mm.. strona 56 z 65

59 SYSTEM KORYT SIATKOWYCH DEFEM SPECYFIKACJA TECHNICZNA ELEMENTÓW Montaż akcesoriów Klips B14 do kabli ASI Mocowanie kabli ASI do koryt; niebieski do prętów o średnicy 4 mm, szary do prętów o średnicy 5 mm Szary klips może być używany łącznie z podstawką B15 Klips kablowy B16 Mocowanie kabli lub rurek o średnicy 6, 8 lub 10 mm na prętach o Ø 5 mm. Klips kablowy B16 może być używany łącznie z podstawką B15 Podstawka montażowa B15 Do mocowania kabli lub węży do maszyn. Montaż podstawki przy pomocy odpowiedniej śruby lub wkrętu. Mocowanie okrągłego kabla przy pomocy klipsa B16 Mocowanie kabli ASI przy pomocy klipsa B14 do prętów o średnicy 5 mm strona 57 z 65

60 SYSTEM KORYT SIATKOWYCH DEFEM SPECYFIKACJA TECHNICZNA ELEMENTÓW Montaż akcesoriów Klips identyfikacyjny B44 Klipsy identyfikacyjne zatrzaskuje się na boku koryta Tabliczka identyfikacyjna B40 Pasuje do prętów o średnicy 5 mm. Wykonane z tworzywa sztucznego. Tabliczki identyfikacyjne B40 zatrzaskuje się na pręcie koryta Narzędzie do układania kabli Cable Roller B25 Do układania kabli w korytach na długich odcinkach Pociągnąć czarną gałkę do siebie, umieścić Cable Roller na bocznej ściance koryta siatkowego. Zwolnić czarną gałkę zamykając blokadę zabezpieczającą narzędzie przed przypadkowym przemieszczaniem się. Przeciągnąć kabel przez ucho narzędzia Cable Roller na wymaganą odległość. W celu otwarcia ucha narzędzia nacisnąć metalowy przycisk. Z otwartego narzędzia zsunąć kabel bezpośrednio do koryta. strona 58 z 65

61 SYSTEM KORYT SIATKOWYCH DEFEM Instrukcje montażu 1 Połączenie proste / B1,B2,B13 lub B52 Zakręt 90 / B2 6 1 Zakręt / B27, B2, B13 strona 59 z 65

62 SYSTEM KORYT SIATKOWYCH DEFEM Instrukcje montażu Zakręt łukowy / B3 strona 60 z 65

63 SYSTEM KORYT SIATKOWYCH DEFEM Instrukcje montażu Skrzyżowanie Tkształtne / B3 1 strona 61 z 65

64 SYSTEM KORYT SIATKOWYCH DEFEM Instrukcje montażu 0 Skrzyżowanie Tkształtne 90 / B27, B2, B13 P P Skrzyżowanie pod kątem 90 / B27, B2, B13 P P P P P P P P strona 62 z 65

65 SYSTEM KORYT SIATKOWYCH DEFEM Instrukcje montażu Redukcja jednostronna / B1, B2, B13 lub B52 2xB1 4xB2 B1/B2 4xB13 strona 63 z 65

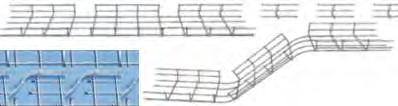

66 SYSTEM KORYT SIATKOWYCH DEFEM Instrukcje montażu Redukcja dwustronna / B1, B2, B13 2xB1 4xB2 B1/B2 Wygięcie w pionie strona 64 z 65

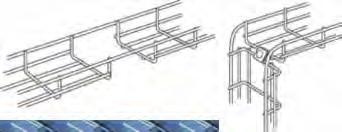

67 SYSTEM KORYT SIATKOWYCH DEFEM Instrukcje montażu Zagięcie 90 1xB3 strona 65 z 65
