1 System prowadzenia przewodów Izolująca drabina 67 surowiec kolor U23X Gris UV

2 67 U23X Izolująca drabina Do samonośnej instalacji i rozprowadzania przewodów elektrycznych oraz sygnałowych Do zastosowań wewnętrznych i zewnętrznych. Odporność na promieniowanie UV. Produkcja z tworzywa termoplastycznego nadającego się do recyklingu. Bez konieczności uziemienia. Materiał izolacyjny. Odporność na korozję i środowisko chemiczne. Samonośny system pozwala na przenoszenie pełnego obciążenia pomiędzy podporami co 2 i 3 m. Surowiec U23X Izolująca drabina z akcesoriami* Zgodny z 211/65/UE * Niektóre akcesoria są wykonane z materiału U48X. Szczegółowe informacje, patrz spis z nr art. Właściwości produktu Elektryczne Obciążenie Uderzenia Temperaturowe L/2 L L.4L EN EN EN EN Izolująca (Nieprzewodzące elektr.). Bez konieczności uziemienia. Warunki badania obciążenia Badanie Typu I: Odkształcenie wzdłużne <1%. Odkształcenie poprzeczne <5%. Odporność na uderzenia: 2J a -2ºC. Min. / max. temperatura składowania, montażu, pracy i zastosowania: -2ºC / 6ºC. Korozję Zastosowanie zewnętrzne Ogień ISO/TR 1358; DIN 861 Dobra odporność na korozję i środki chemiczne. Długotrwałość w przypadku zastosowań zewnętrznych oraz przy narażeniu na oddziaływanie promieniowania UV. Próba żarnikowa przy 96ºC. Materiał trudnopalny. UL94 Stopień palności: V. Nie rozprzestrzenia płomieni w wyniku kapania. Postępuj zgodnie z praktycznymi wskazówkami na str. 17, aby wyświetlić i pobrać Arkusz danych technicznych z naszej strony internetowej 2 Katalog przemysłowy

3 Izolująca drabina 67 U23X Długość 3 m Kolor RAL 735 Deklaracja zgodności

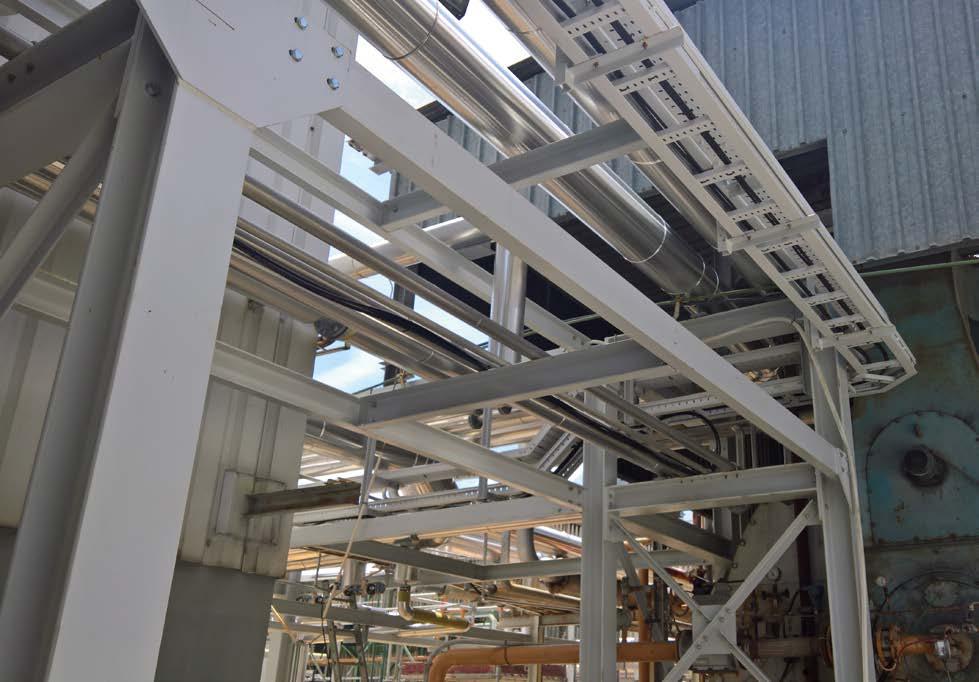

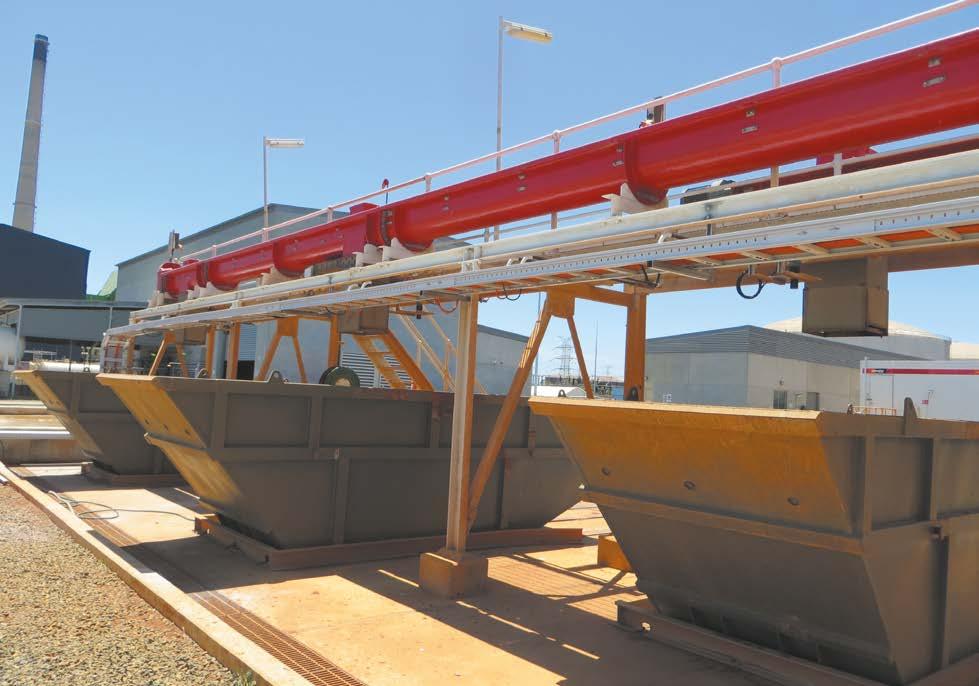

4 67 U23X Izolująca drabina Przemysł petrochemiczny Oczyszczalnie ściekow: stacja odsalania wody 22 Katalog przemysłowy

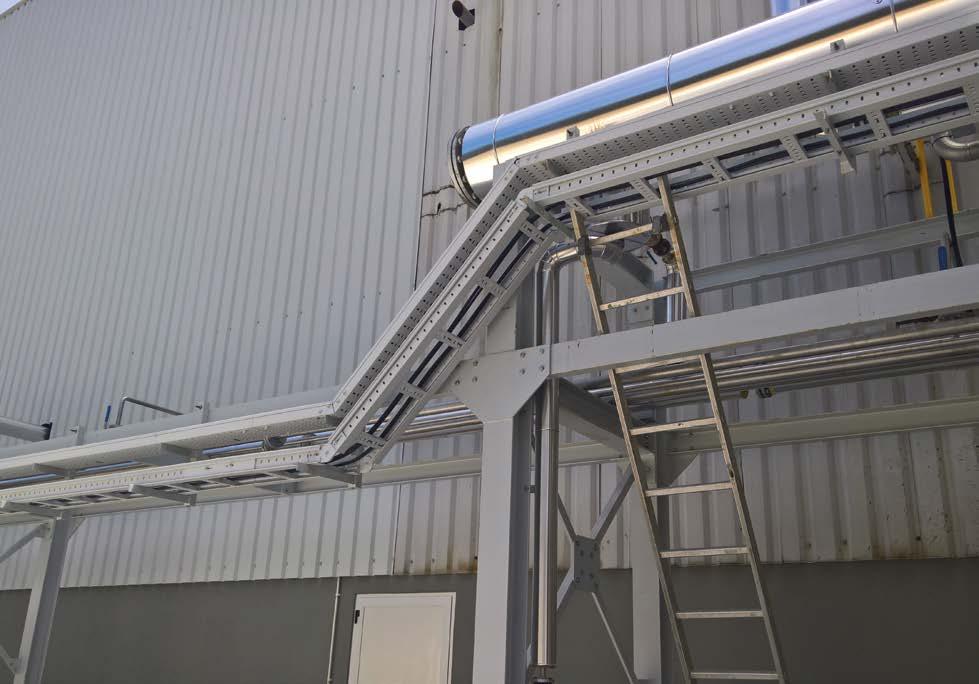

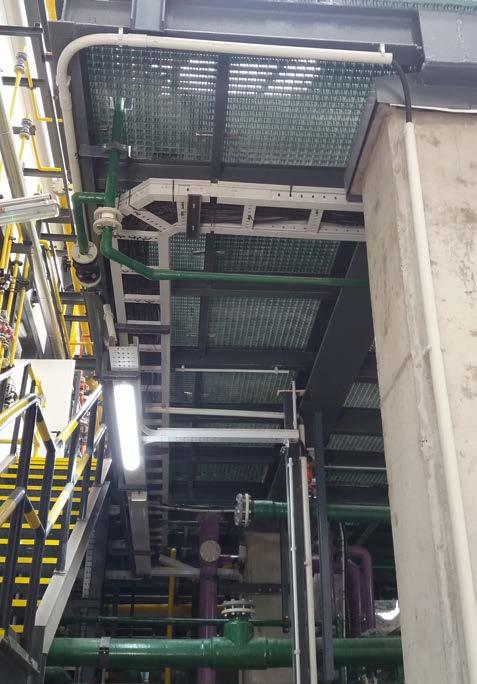

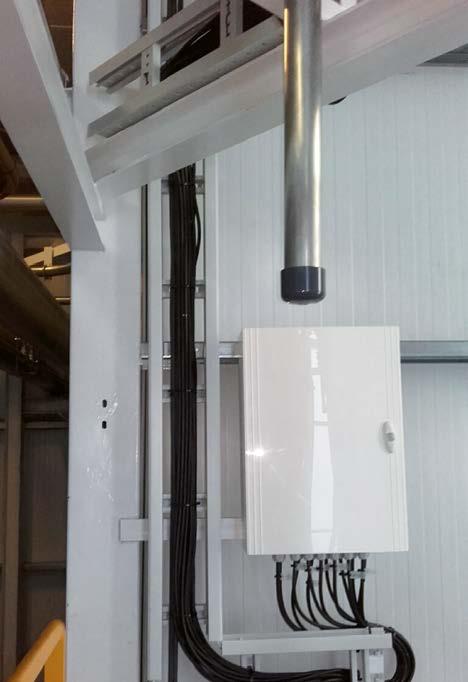

5 Przemysł petrochemiczny Przemysł chemiczny Przemysł petrochemiczny Katalog przemysłowy 23

6 67 U23X Izolująca drabina Izolacja: bezpieczeństwo elektryczne Długotrwałe utrzymanie instalacji elektrycznej Wytrzymałość dielektryczna zgodnie z EN U23X =18±5 kv/mm (grubość badanego materiału: 2,5 mm) Zalety Korzyści Bez konieczności uziemienia. Bez konieczności wyrównania potencjałów. Bez przenoszenia niebezpiecznych prądów. Skuteczne rozdzielenie obiegów elektrycznych o różnych napięciach przy użyciu przegrody. Zwiększona ochrona dla osób i przewodów. Oszczędności związane z łatwym montażem, prowadzeniem projektu i konserwacją. Brak możliwości zwarcia spowodowanego zetknięciem uszkodzonych faz z drabina kablową. Bez konieczności konserwacji. 24 Katalog przemysłowy

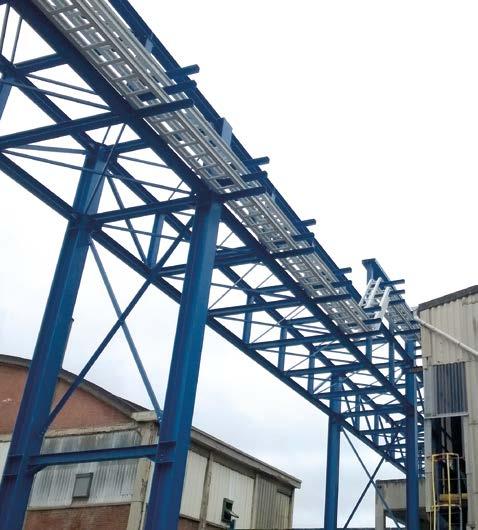

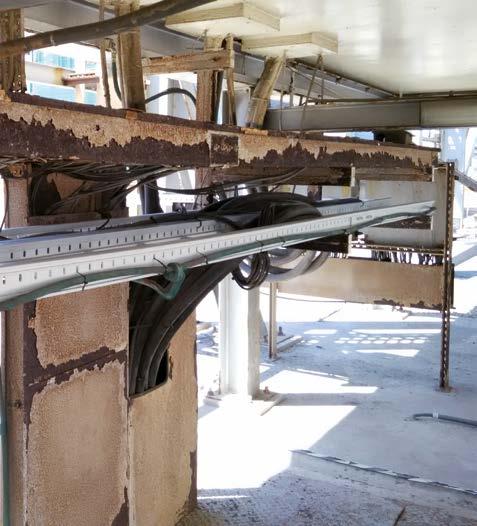

7 Dobra odporność na korozję Doskonałą wytrzymałość surowców U23X oraz akcesoriów* potwierdzają ponad 4 lata doświadczeń z izolującą trasą kablową 66 z instalacjami w środowiskach sprzyjających korozji. Surowiec gwarantuje doskonałą ochronę przed korozją i nie wymaga nakładania dodatkowej powłoki ochronnej. W związku z tym ochrona przed korozją pozostaje nienaruszona: Wraz z upływem czasu. Po cięciu, wierceniu i obróbce materiału na miejscu na instalacji. Zachowanie materiałów izolacyjnych Unex w środowiskach chemicznych jest określone przez normy DIN 861 i ISO / TR 1358 w zależności od czynnika chemicznego, stężenia i temperatury. * Niektóre akcesoria są wykonane z materiału U48X. Szczegółowe informacje, patrz spis z nr art. Zgodne z normą dotyczącą tras kablowych EN 61537:7 (odporność na wilgoć i korozję solną) Produkty z tworzyw Unex "Są odporne na korozję i nie wymagają badań." Właściwości przy zastosowaniu zewnętrznym Surowce Unex zostały stworzone, aby zapewnić dobrą wytrzymałość przy narażeniu na oddziaływanie UV. Ponad 4 lat doświadczenia z instalacjami zewnętrznymi. Izolująca drabina Unex została zaprojektowana z uwzględnieniem rozszerzalności liniowej. Odległość d pomiędzy dwoma odcinkami zależy od temperatury maksymalnej i temperatury instalacji. UV Dylatacja pomiędzy odcinkami T (ºC) d (mm) T=T maks. -T stałe Katalog przemysłowy 25

8 67 U23X Izolująca drabina Przegląd rodziny produktów Rozwiązania dla instalacji przemysłowych 26 Katalog przemysłowy

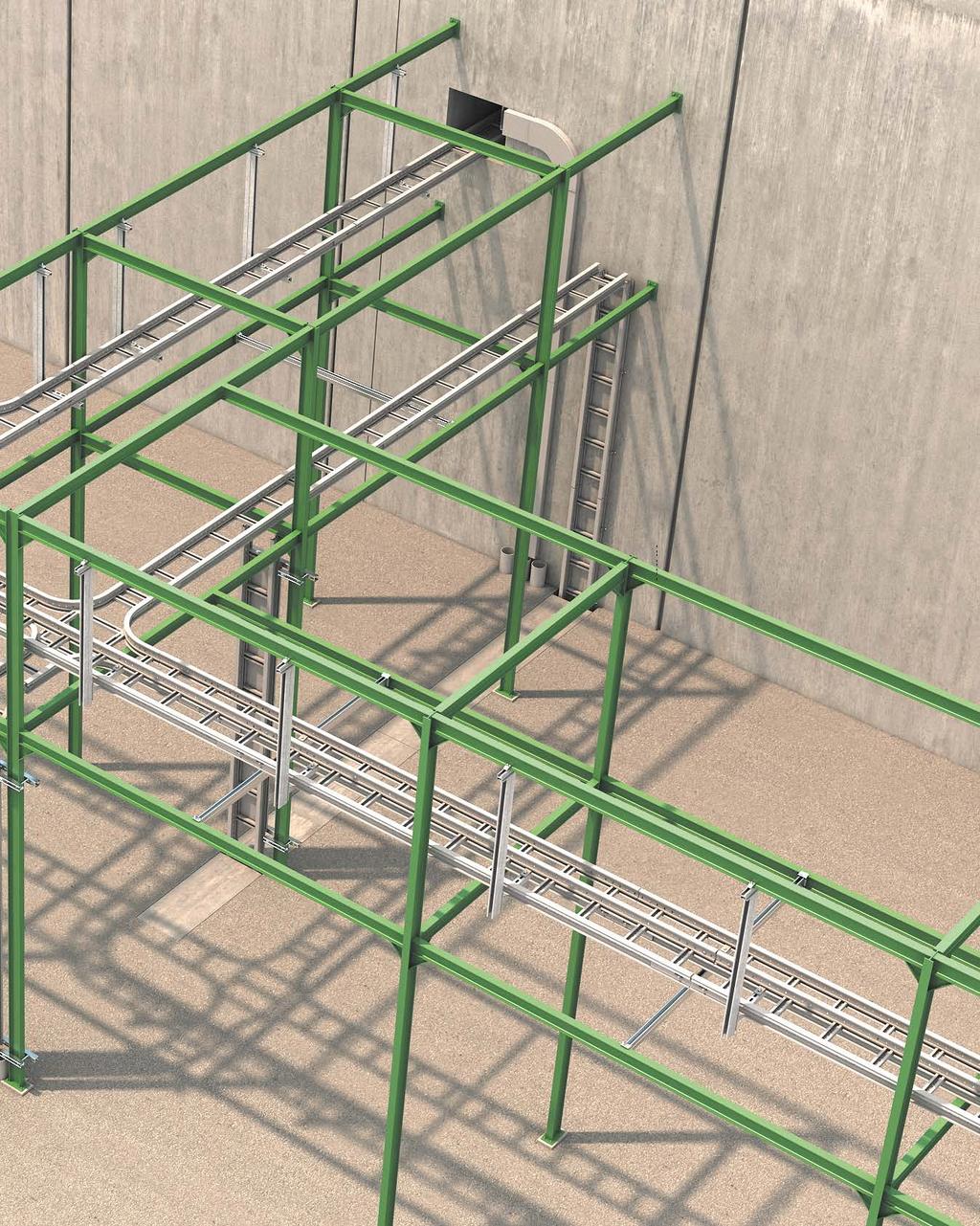

9 Bezpieczny, szybki i łatwy montaż Katalog przemysłowy 27

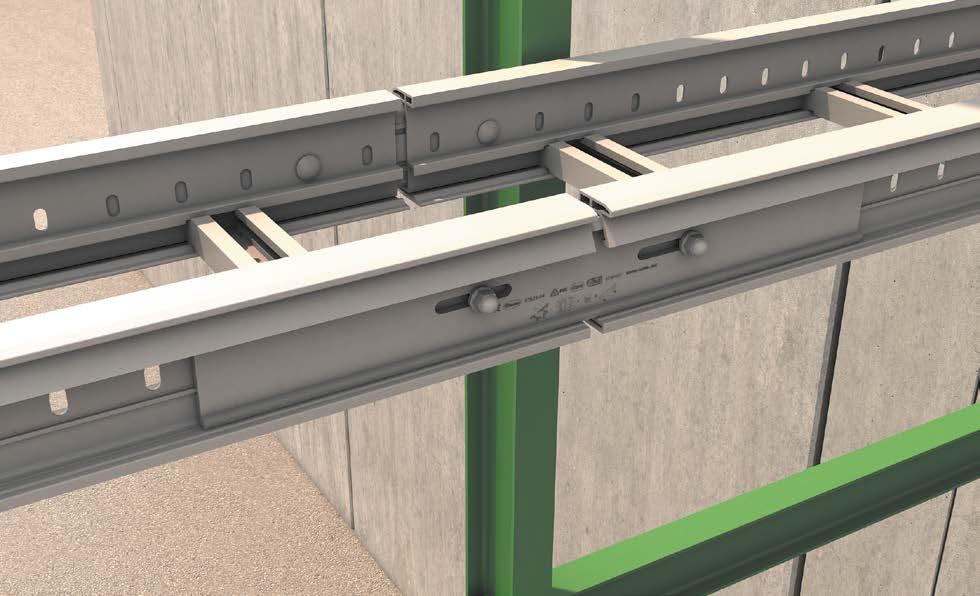

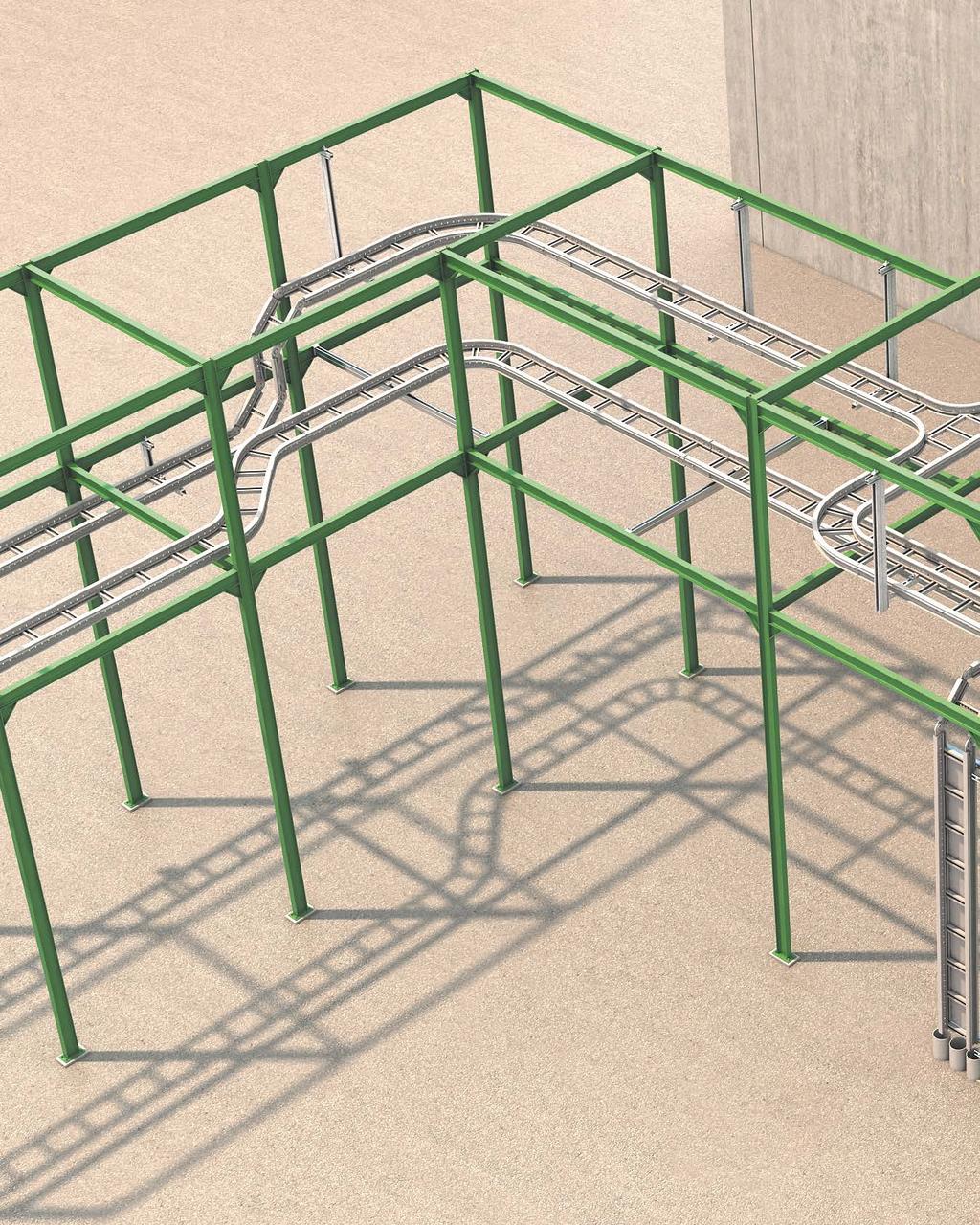

10 67 U23X Izolująca drabina Łatwa instalacja Unex oferuje kompletny system kształtek które ułatwiają montaż drabiny kablowej na budowie: System typu Kit ułatwiający montaż drabiny kablowej. Kształtki gotowe do montażu łączników sądostępne w 2 standardowych promieniach gięcia: i 6 mm. 28 Katalog przemysłowy

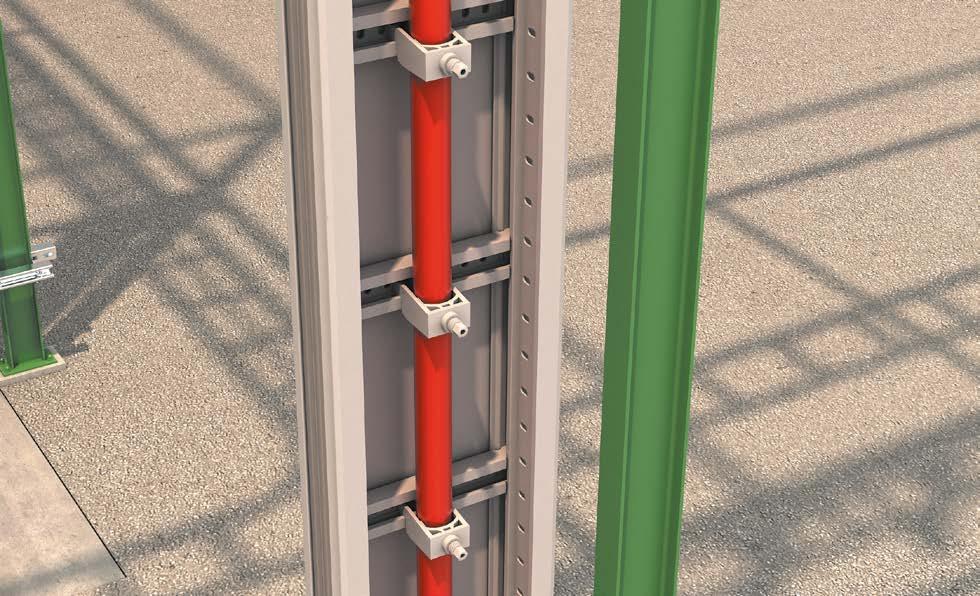

11 Szybka i bezpieczna instalacja Cięcie i obróbka materiału nie powoduje powstawania zadziorów, iskier i pylenia. Montaż bez konieczności spawania. Skrócenie czasu montażu i oszczędność zużycia narzędzi. Łączniki do szybszego montażu. Zaciski kablowe dostępne o różnych średnicach. Katalog przemysłowy 29

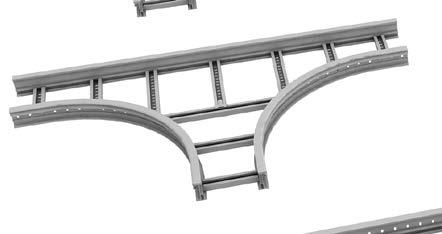

12 67 U23X Izolująca drabina Wymiary zewnętrzne (mm) 85x 85x 85x4 85x Przekrój użytkowy (mm) 48x147 48x247 48x347 48x443 Izolująca drabina 67 RAL 735 (Nr art. 67xxx) Izolująca drabina Pokrywa Elementy łączące 2/4 x Łącznik (1) x Poziomy łącznik przegubowy x Pionowy łącznik przegubowy Przegroda 3 m (M 8x25 DIN 6921) Nakładka izolująca śruby SST AISI LDPE Części prowadzenia przewodów Łuk przegubowy x 8 x Łuk płaski 9º R x Łuk płaski 9º R (1) Nr art i wymaga 2 śrub do montażu drabiny kablowej. Nr art wymaga 4 śrub. 3 Katalog przemysłowy

13 85x6 135x 135x 135x4 135x 135x6 48x543 82x12 82x22 82x32 82x42 82x Patrz następna strona Katalog przemysłowy 31

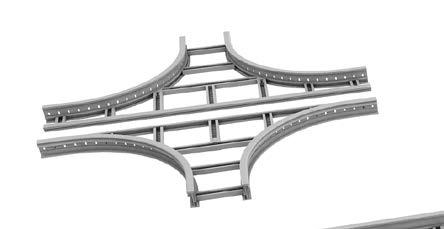

14 67 U23X Izolująca drabina Wymiary zewnętrzne (mm) 85x 85x 85x4 85x Przekrój użytkowy (mm) 48x147 48x247 48x347 48x443 Izolująca drabina 67 RAL 735 (Nr art. 67xxx) Izolująca drabina Części prowadzenia przewodów Łuk płaski 45º R x 8 x Łuk płaski 45º R Pokrywa łukowa 45º R (1) Pokrywa łukowa 45º R6 (1) Trójnik T R x Trójnik T R x Skrzyżowanie R x Skrzyżowanie R x (1) Zawiera 4 Klamra do pokryw o numerze części Katalog przemysłowy

15 85x6 135x 135x 135x4 135x 135x6 48x543 82x12 82x22 82x32 82x42 82x Patrz następna strona Katalog przemysłowy 33

16 67 U23X Izolująca drabina Wymiary zewnętrzne (mm) 85x 85x 85x4 85x Przekrój użytkowy (mm) 48x147 48x247 48x347 48x443 Izolująca drabina 67 RAL 735 (Nr art. 67xxx) Izolująca drabina Elementy mocujące z U48X Szary RAL 738 Mocowanie (M 8x25 DIN 6921) SST AISI Nakładka izolująca śruby LDPE RAL Kątownik do montażu ściennego (M 8x25 DIN 63 ISO 8677) SST AISI Klamra do pokryw Uchwyt dystansowy do pokrywy Zacisk kablowy Ø28 a 34 mm Zacisk kablowy Ø34 a 4 mm Zacisk kablowy Ø4 a 46 mm Zacisk kablowy Ø46 a 52 mm Zacisk kablowy Ø58 a 64 mm Katalog przemysłowy

17 85x6 135x 135x 135x4 135x 135x6 48x543 82x12 82x22 82x32 82x42 82x Katalog przemysłowy 35

18 67 U23X Izolująca drabina Dane techniczne Temperaturowe ºC 7.6mm² mm² SWL EN 61537:7 IEC 61537:6 L/2 Obciążenie H: 85 mm L L.4L 2 2 EN Warunki badania obciążenia Badanie Typu I: Odkształcenie wzdłużne <1%. Odkształcenie poprzeczne <5%. 1 14,8kg/m ,9kg/m mm² mm² H: 135 mm 2 1 2,6kg/m ,9kg/m Pełnym obciążeniu Przekroje użytkowe =,21kg/m/mm2 36 Katalog przemysłowy

19 mm² mm² mm² kg/m 1 44,6kg/m 1 54,7kg/m mm² mm² mm² kg/m 1 72,3kg/m 1 89,5kg/m Katalog przemysłowy 37

20 67 U23X Izolująca drabina Dane techniczne Temperaturowe ºC 7.6mm² mm² SWL EN 61537:7 IEC 61537:6 L/2 Obciążenie H: 85 mm L L.4L EN Warunki badania obciążenia Badanie Typu I: Odkształcenie wzdłużne <1%. Odkształcenie poprzeczne <5% ,8kg/m kg/m mm² mm² H: 135 mm ,6kg/m ,9kg/m Pełnym obciążeniu Przekroje użytkowe =,21kg/m/mm2 38 Katalog przemysłowy

21 mm² mm² mm² kg/m ,6kg/m ,7kg/m mm² mm² mm² ,1kg/m ,3kg/m ,5kg/m Katalog przemysłowy 39
