1 16 ZACISKI I AKCESORIA 558 siegmund

2 16 Zaciski 560 Strona Professional Zacisk śrubowy 562 Zacisk śrubowy Professional45 / Szybkościsk Professional 566 Zacisk śrubowy z prętem okrągłym 568 Zacisk z prętem okrągłym Basic uniwersalny 570 Basic Zacisk śrubowy / Krótki sztyft gwintowy 572 Pryzma do zacisków śrubowych / Pryzma Duo Ø Adapter okrągły dla zacisków śrubowych 576 siegmund 559

3 16 ZACISKI I AKCESORIA Zaciski i Akcesoria Video produktu znajdziesz na: com/v mm mm mm mm Ø E P oksydowany/-a stal nierdzewna poliamidowa Ø A P oksydowany/-a stal nierdzewna poliamidowa mm Ø E P oksydowany/-a stal nierdzewna poliamidowa 560 siegmund Akcesoria dla znajdziesz na stronie 563. Pryzmy do zacisków śrubowych na stronie 574; 575; 576.

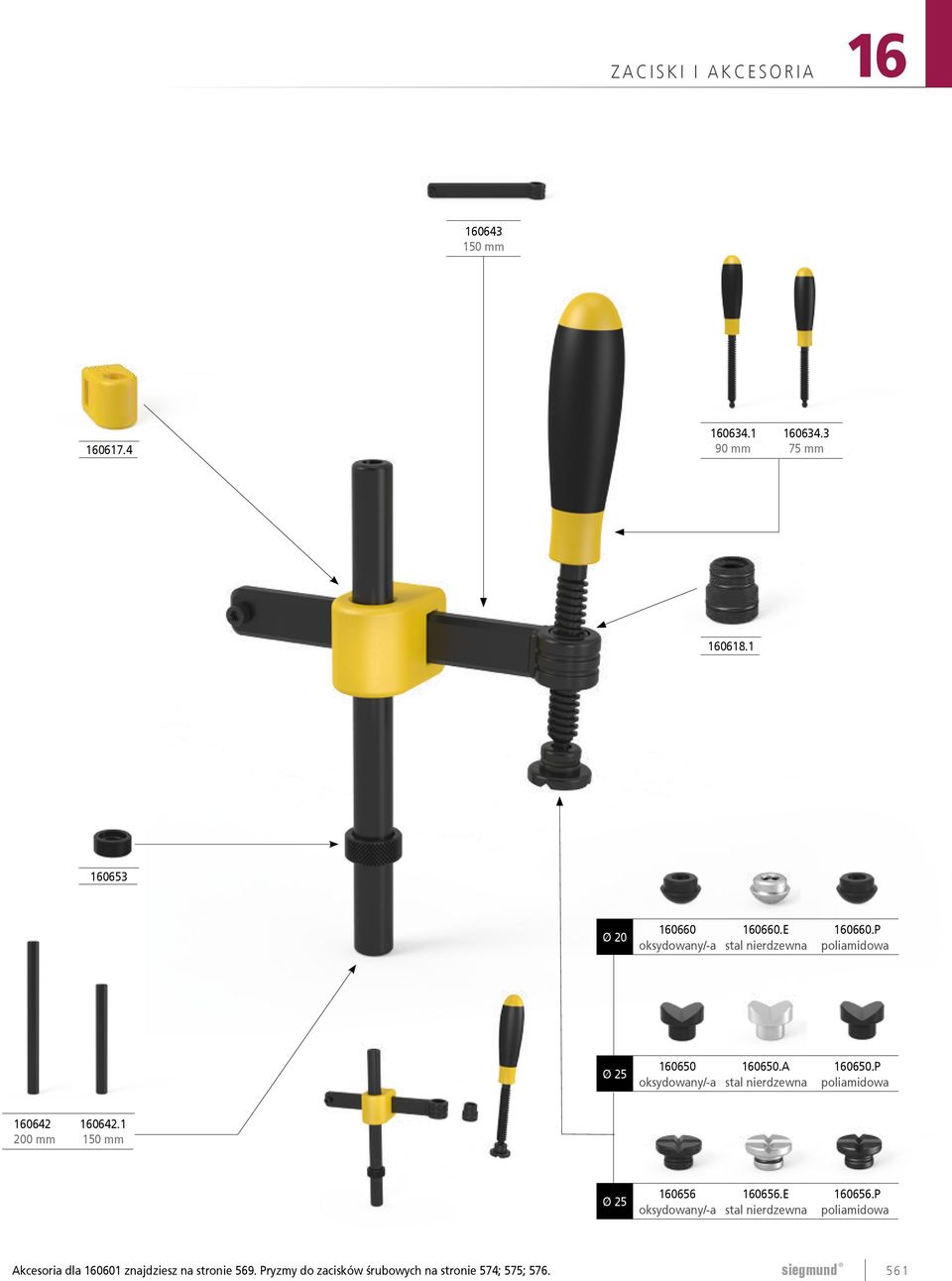

4 ZACISKI I AKCESORIA mm mm mm Ø E P oksydowany/-a stal nierdzewna poliamidowa Ø A P oksydowany/-a stal nierdzewna poliamidowa mm mm Ø E P oksydowany/-a stal nierdzewna poliamidowa Akcesoria dla znajdziesz na stronie 569. Pryzmy do zacisków śrubowych na stronie 574; 575; 576. siegmund 561

5 16 ZACISKI I AKCESORIA Zacisk śrubowy Professional Opis: 200 mm Zacisk śrubowy Professional jest narzędziem, które oferuje szybkie, mocne i dokładne mocowanie najróżniejszych elementów. Efektywność tego zacisku jest wynikiem oszczędności czasu, szybkiej regulacji oraz łatwego demontażu. By sprostać indywidualnym potrzebom, oferujemy różne długości poziomych i pionowych prętów. Wymiar zastosowanego pręta poziomego wynosi 20x10 mm, a pręta pionowego 20x13 mm. Pręt pionowy jest hartowany. Tr 12x3 Aby docisnąć każdy rodzaj spawanego materiału - pryzmy są wymienialne. Odpowiednie pryzmy znajdziesz na stronie Długą żywotność gwarantuje oksydowany materiał, a możliwość oddzielnego zamawiania poszczególnych elementów zacisku zapewnia komfort użytkowania. Dzięki nowemu pokrętłu znajdującemu się bezpośrednio na krzyżaku, regulacja wysokości zajmuje zdecydowanie mniej czasu mm Model standardowy maks. nośność: Waga: Nr artykułu Zacisk śrubowy Professional ,5 kn 1,20 kg 234,- = Artykuł jest produktem magazynowym / = Artykuł produkowany na zamówienie 562 siegmund

6 ZACISKI I AKCESORIA Części zapasowe, wymiary specjalne i elementy do indywidualnej konfiguracji Uchwyt gwintowany 75 - dla , , mm ,- 90 mm ,- Pręt poziomy dla mm ,- Pręt pionowy dla , mm ,- Tuleja gwintowana - dla tuleja gwintowana dla sztyftów zacisków śrubowych mm ,- Krzyżak żeliwny dla , bez pokrętła 42 mm ,- Pokrętło dla zacisku śrubowego - dla , , mm ,- = Artykuł jest produktem magazynowym / = Artykuł produkowany na zamówienie siegmund 563

7 16 ZACISKI I AKCESORIA Zacisk śrubowy Professional 45 /90 Opis: Zacisk śrubowy Professional 45 /90 zastępuje standardowe zaciski 45 i 90. Wyznacza on nowe standardy montażu ze względu na mozliwość obrotu w zakresie Dla bezpiecznego mocowania każdego typu spawanych elementów stosuje się pryzmy wymienne. Pryzmy do tego zacisku znajdziesz na stronie 574. Wymiar użytego pręta płaskiego wynosi 20x13 mm (szerokość x grubość). Dzięki nowemu pokrętłu znajdującemu się bezpośrednio na krzyżaku, regulacja wysokości zajmuje zdecydowanie mniej czasu. Tr 12x mm Model standardowy maks. nośność: Waga: Nr artykułu Zacisk śrubowy Professional 45 / ,5 kn 0,75 kg 225,- = Artykuł jest produktem magazynowym / = Artykuł produkowany na zamówienie 564 siegmund

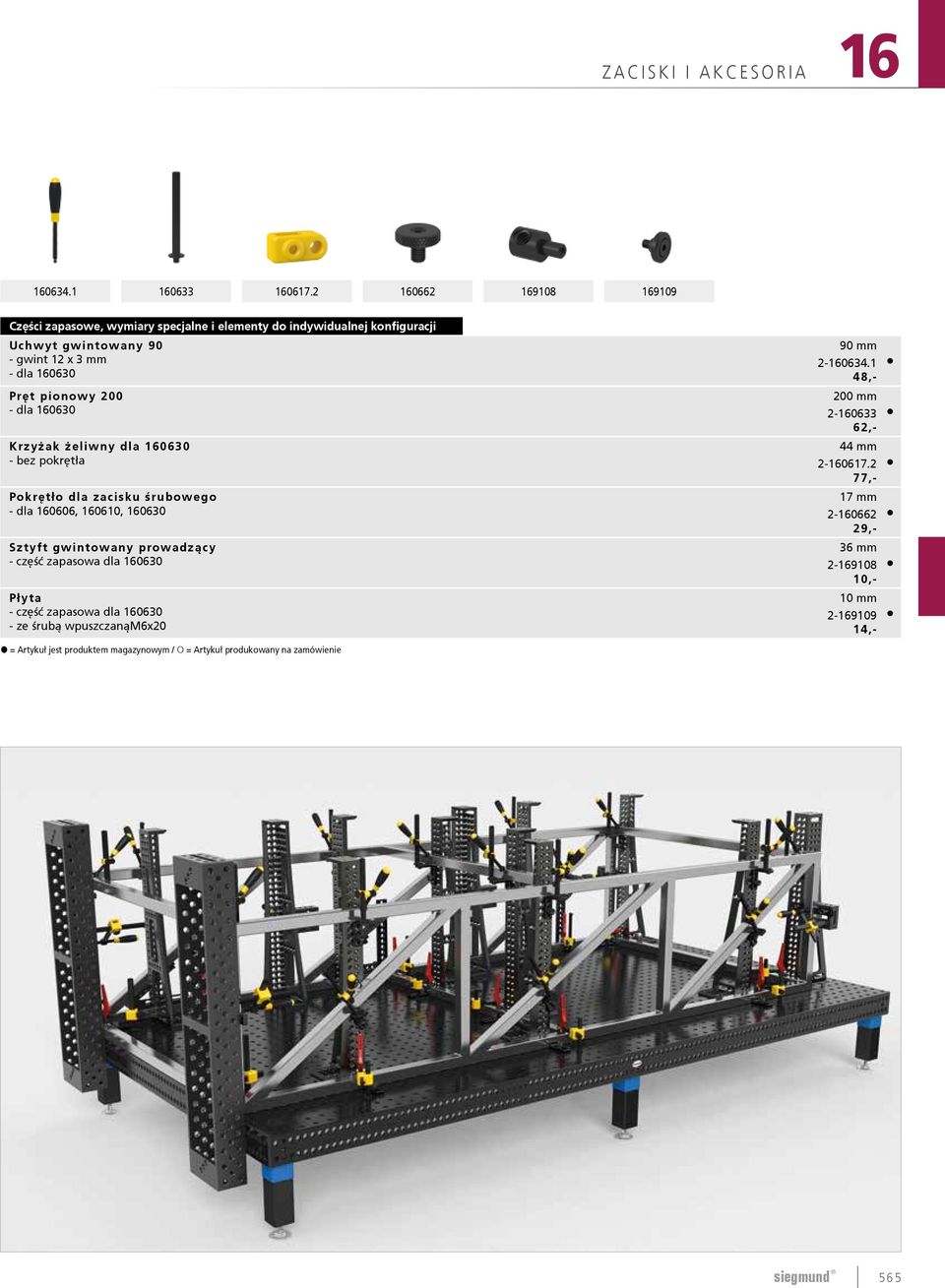

8 ZACISKI I AKCESORIA Części zapasowe, wymiary specjalne i elementy do indywidualnej konfiguracji Uchwyt gwintowany 90 - dla Pręt pionowy dla Krzyżak żeliwny dla bez pokrętła Pokrętło dla zacisku śrubowego - dla , , Sztyft gwintowany prowadzący - część zapasowa dla Płyta - część zapasowa dla ze śrubą wpuszczanąm6x20 = Artykuł jest produktem magazynowym / = Artykuł produkowany na zamówienie 90 mm ,- 200 mm ,- 44 mm ,- 17 mm ,- 36 mm ,- 10 mm ,- siegmund 565

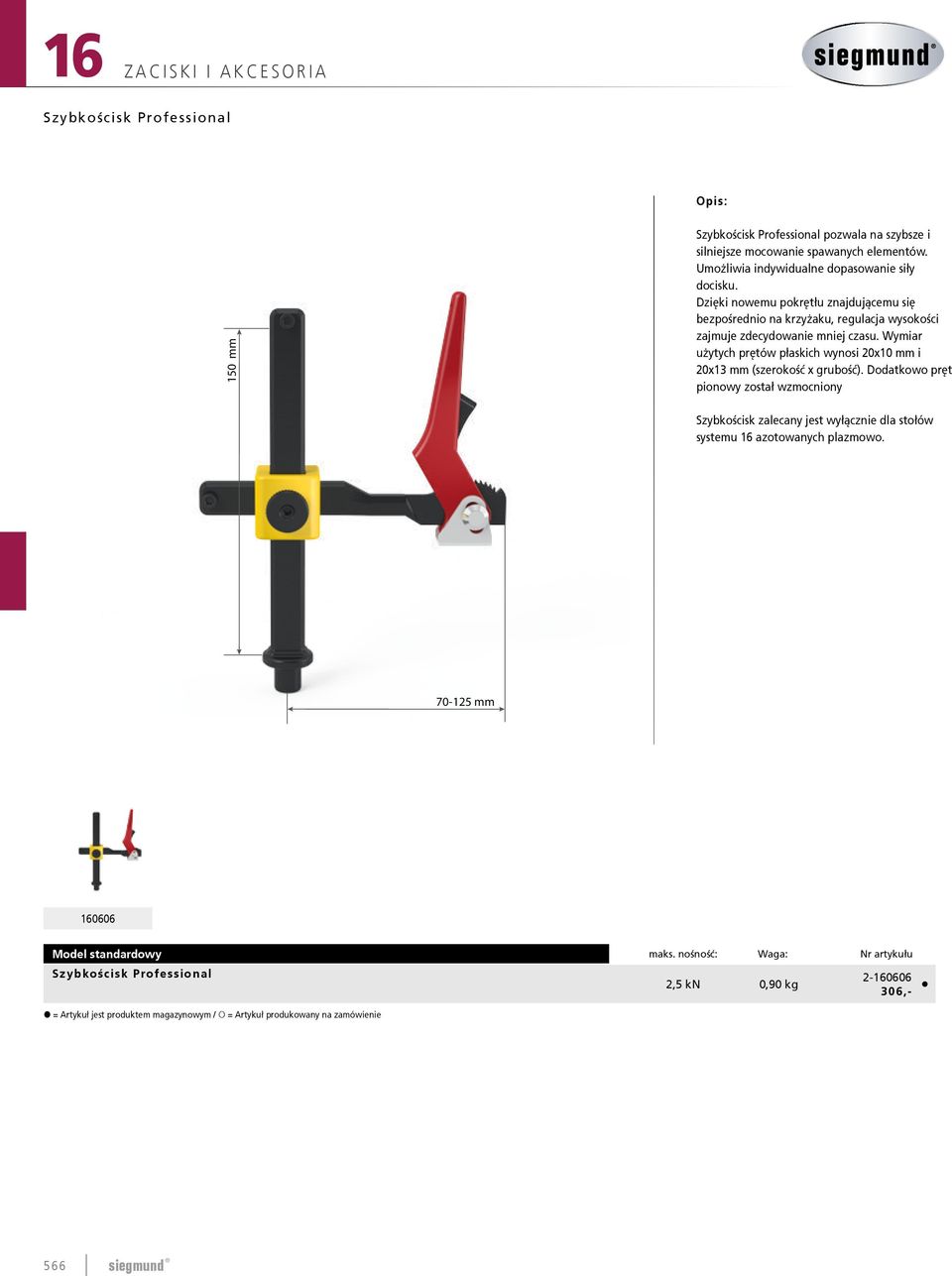

9 16 ZACISKI I AKCESORIA Szybkościsk Professional Opis: 150 mm Szybkościsk Professional pozwala na szybsze i silniejsze mocowanie spawanych elementów. Umożliwia indywidualne dopasowanie siły docisku. Dzięki nowemu pokrętłu znajdującemu się bezpośrednio na krzyżaku, regulacja wysokości zajmuje zdecydowanie mniej czasu. Wymiar użytych prętów płaskich wynosi 20x10 mm i 20x13 mm (szerokość x grubość). Dodatkowo pręt pionowy został wzmocniony Szybkościsk zalecany jest wyłącznie dla stołów systemu 16 azotowanych plazmowo mm Model standardowy maks. nośność: Waga: Nr artykułu Szybkościsk Professional ,5 kn 0,90 kg 306,- = Artykuł jest produktem magazynowym / = Artykuł produkowany na zamówienie 566 siegmund

10 ZACISKI I AKCESORIA Części zapasowe, wymiary specjalne i elementy do indywidualnej konfiguracji Pręt poziomy z klamrą szybkomocującą dla Pręt pionowy dla Krzyżak żeliwny dla , bez pokrętła Pokrętło dla zacisku śrubowego - dla , , = Artykuł jest produktem magazynowym / = Artykuł produkowany na zamówienie 100 mm ,- 150 mm ,- 42 mm ,- 17 mm ,- siegmund 567

11 16 ZACISKI I AKCESORIA Zacisk śrubowy z prętem okrągłym Opis: 200 mm Zacisk z pionowym prętem okrągłym jest narzędziem umożliwiającym szybkie, silnie napinanie z dokładnym umiejscowieniem najróżniejszych części. Efektywność osiągana jest przez oszczędność czasu, szybką regulację i prosty demontaż. By sprostać indywidualnym potrzebom dostępne są pionowe i poziome pręty różnej długości. Dla bezpiecznego mocowania każdego typu spawanych elementów stosuje się pryzmy wymienne. Pryzmy do tego zacisku znajdziesz na stronie 574. Tr 12x3 Długą żywotność gwarantuje oksydowany materiał, a możliwość oddzielnego zamawiania poszczególnych elementów zacisku zapewnia komfort użytkowania mm Model standardowy maks. nośność: Waga: Nr artykułu Zacisk śrubowy z prętem okrągłym ,5 kn 1,00 kg 234,- = Artykuł jest produktem magazynowym / = Artykuł produkowany na zamówienie 568 siegmund

12 ZACISKI I AKCESORIA Części zapasowe, wymiary specjalne i elementy do indywidualnej konfiguracji Uchwyt gwintowany 75 - dla , , mm ,- 90 mm ,- Pręt poziomy dla mm ,- Pręt pionowy okrągły dla mm ,- Pierścień dystansowy ,- Tuleja gwintowana - dla tuleja gwintowana dla sztyftów zacisków śrubowych mm ,- Krzyżak żeliwny dla bez pokrętła 50 mm ,- = Artykuł jest produktem magazynowym / = Artykuł produkowany na zamówienie siegmund 569

13 16 ZACISKI I AKCESORIA Zacisk z prętem okrągłym Basic uniwersalny Opis: Zacisk uniwersalny z prętem okrągłym o kącie + / - 42 pozwala na elastyczne mocowanie ze względu na zastosowanie nasuwanego sztyftu. Zacisk ten łączy w sobie możliwości jakie dają zaciski 45 i 90. Może być zamocowany pod kątem, jak i prosto. W rezultacie oferuje wiele nowych i bardziej różnorodnych możliwości mocowania. 80 mm 360 Poziomy pręt okrągły jest regulowany bezstopniowo, ma długość 150 mm. W połączeniu z nasuwanym sztyftem tworzy zmienny zakres mocowania. Długość pręta pionowego wynosi 150 mm Dla bezpiecznego mocowania każdego typu spawanych elementów stosuje się pryzmy wymienne. Pryzmy do tego zacisku znajdziesz na stronie mm mm Długą żywotność gwarantuje oksydowany materiał, a możliwość oddzielnego zamawiania poszczególnych elementów zacisku zapewnia komfort użytkowania. Aby umieścić okrągły pręt pionowy w otworze systemowym, stosuje się pierścień pozycjonujący (Nr artykułu ) S Model standardowy maks. nośność: Waga: Nr artykułu Zacisk z prętem okrągłym Basic uniwersalny ,5 kn 0,80 kg 234,- Zacisk z prętem okrągłym Basic uniwersalny wymiar specjalny S = Artykuł jest produktem magazynowym / = Artykuł produkowany na zamówienie 570 siegmund

14 ZACISKI I AKCESORIA Części zapasowe, wymiary specjalne i elementy do indywidualnej konfiguracji Uchwyt gwintowany 75 - dla , , mm ,- 90 mm ,- Pręt poziomy okrągły 150 dla standard = mm ,- wymiar specjalny S Pręt pionowy okrągły 150 dla standard = zastosowanie także jako pręt poziomy 150 mm ,- wymiar specjalny S Gniazdo sztyftu - część zapasowa dla mm ,- Pierścień dystansowy ,- = Artykuł jest produktem magazynowym / = Artykuł produkowany na zamówienie siegmund 571

15 16 ZACISKI I AKCESORIA Zacisk śrubowy Basic 100 mm Opis: 200 mm Zacisk śrubowy jest prostym i solidnym narzędziem mocującym. Odległość między zaciskiem a elementem spawanym jest regulowana obrotowo. Dla bezpiecznego mocowania każdego typu spawanych elementów stosuje się pryzmy wymienne. Pryzmy do tego zacisku znajdziesz na stronie 574. Tr 12x maks. nośność Długość: (a) Szerokość: (b) Waga: Nr artykułu Zacisk śrubowy Basic - oksydowany/-a 2,5 kn 200 mm 100 mm 0,95 kg ,- = Artykuł jest produktem magazynowym / = Artykuł produkowany na zamówienie 572 siegmund

16 ZACISKI I AKCESORIA 16 Krótki sztyft gwintowy Opis: Sztyft gwintowany z tuleją i pryzmą stosowany jest do mocowania poprzez osadzenie tulei w otworze kątownika lub innego komponentu Siegmund. Pryzma zapewnia pewne i dopasowane mocowanie. Regulacja dystansu za pomocą klucza imbusowego lub nastawnego. c Krótki sztyft gwintowy z tuleją i pryzmą - oksydowany/-a Tuleja gwintowana - oksydowany/-a = Artykuł jest produktem magazynowym / = Artykuł produkowany na zamówienie Wysokość: (c) Ø: (o) Waga: Nr artykułu 75 mm 0,10 kg 10 mm 19 mm 0,01 kg , ,- siegmund 573

17 16 ZACISKI I AKCESORIA Pryzma do zacisków śrubowych Opis: Pryzma do zacisków śrubowych jest odpowiednia zarówno do prętów okrągłych jak i prostokątnych. Zapinając ją do okrągłego zakończenia sztyftu gwintowanego staje się bardziej elastyczna i pozwala na precyzyjne mocowanie dowolnych elementów Nakładana i zdejmowana bez użycia dodatkowych narzędzi. Dostępne różne rodzaje wykończenia:. Pryzma poliamidowa do zabezpieczenia przed zarysowaniem powierzchni. Pryzma ze stali nierdzewnej do zastosowania w materiałach delikatnych oraz wymagających zabezpieczenia antykorozyjnego E P Pryzma do zacisków śrubowych - dla , , oksydowany/-a Pryzma do zacisków śrubowych - dla , , Stal nierdzewna Pryzma do zacisków śrubowych - dla , , poliamidowa = Artykuł jest produktem magazynowym / = Artykuł produkowany na zamówienie Wysokość: (c) Ø: (o) Waga: Nr artykułu 13 mm 25 mm 0,02 kg 13 mm 25 mm 0,02 kg 13 mm 25 mm 0,01 kg , E 43, P 29,- 574 siegmund

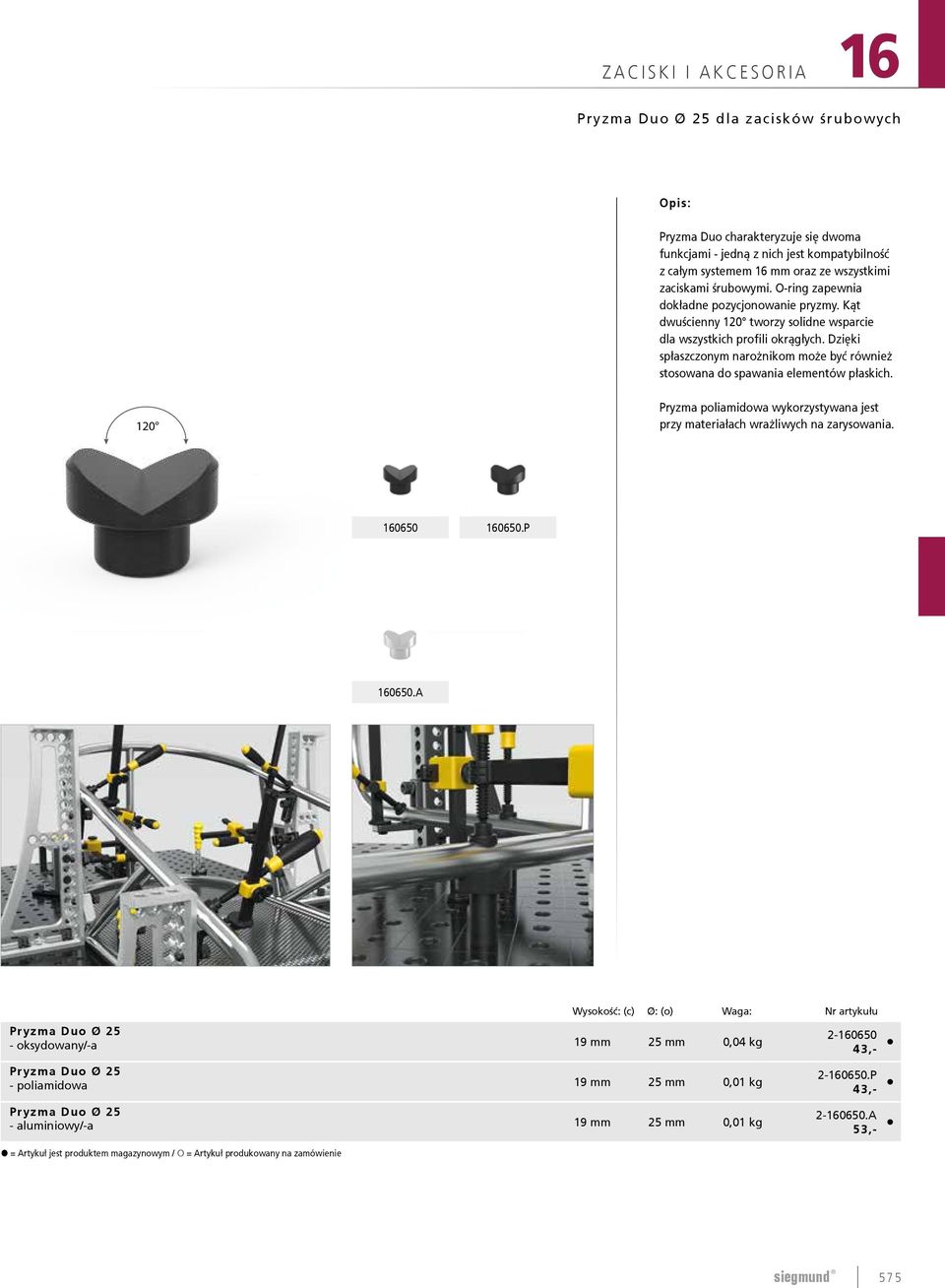

18 ZACISKI I AKCESORIA 16 Pryzma Duo Ø 25 dla zacisków śrubowych Opis: Pryzma Duo charakteryzuje się dwoma funkcjami - jedną z nich jest kompatybilność z całym systemem 16 mm oraz ze wszystkimi zaciskami śrubowymi. O-ring zapewnia dokładne pozycjonowanie pryzmy. Kąt dwuścienny 120 tworzy solidne wsparcie dla wszystkich profili okrągłych. Dzięki spłaszczonym narożnikom może być również stosowana do spawania elementów płaskich. 120 Pryzma poliamidowa wykorzystywana jest przy materiałach wrażliwych na zarysowania P A Wysokość: (c) Ø: (o) Waga: Nr artykułu Pryzma Duo Ø 25 - oksydowany/-a 19 mm 25 mm 0,04 kg Pryzma Duo Ø 25 - poliamidowa 19 mm 25 mm 0,01 kg Pryzma Duo Ø 25 - aluminiowy/-a 19 mm 25 mm 0,01 kg , P 43, A 53,- = Artykuł jest produktem magazynowym / = Artykuł produkowany na zamówienie siegmund 575

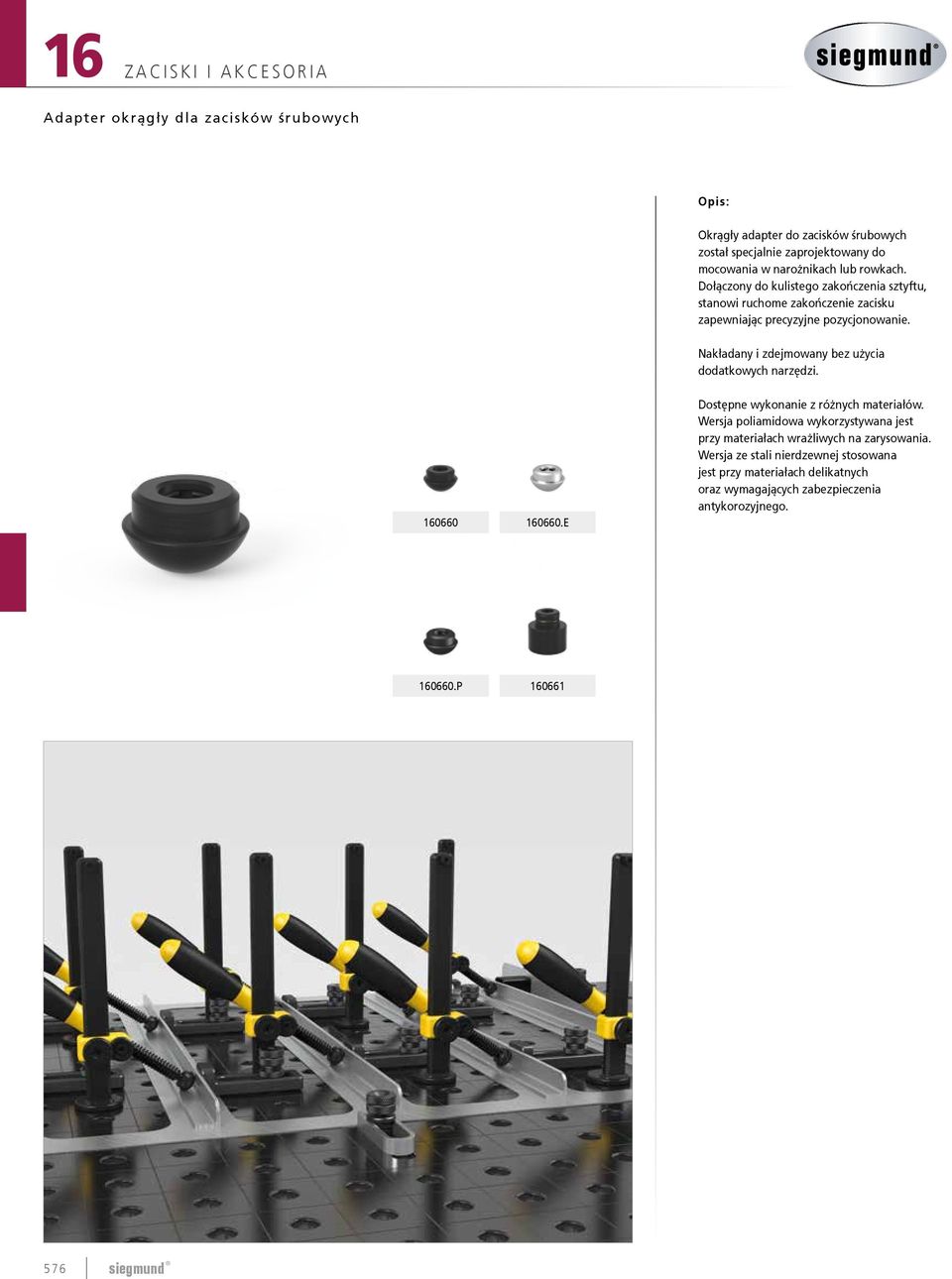

19 16 ZACISKI I AKCESORIA Adapter okrągły dla zacisków śrubowych Opis: Okrągły adapter do zacisków śrubowych został specjalnie zaprojektowany do mocowania w narożnikach lub rowkach. Dołączony do kulistego zakończenia sztyftu, stanowi ruchome zakończenie zacisku zapewniając precyzyjne pozycjonowanie. Nakładany i zdejmowany bez użycia dodatkowych narzędzi E Dostępne wykonanie z różnych materiałów. Wersja poliamidowa wykorzystywana jest przy materiałach wrażliwych na zarysowania. Wersja ze stali nierdzewnej stosowana jest przy materiałach delikatnych oraz wymagających zabezpieczenia antykorozyjnego P siegmund

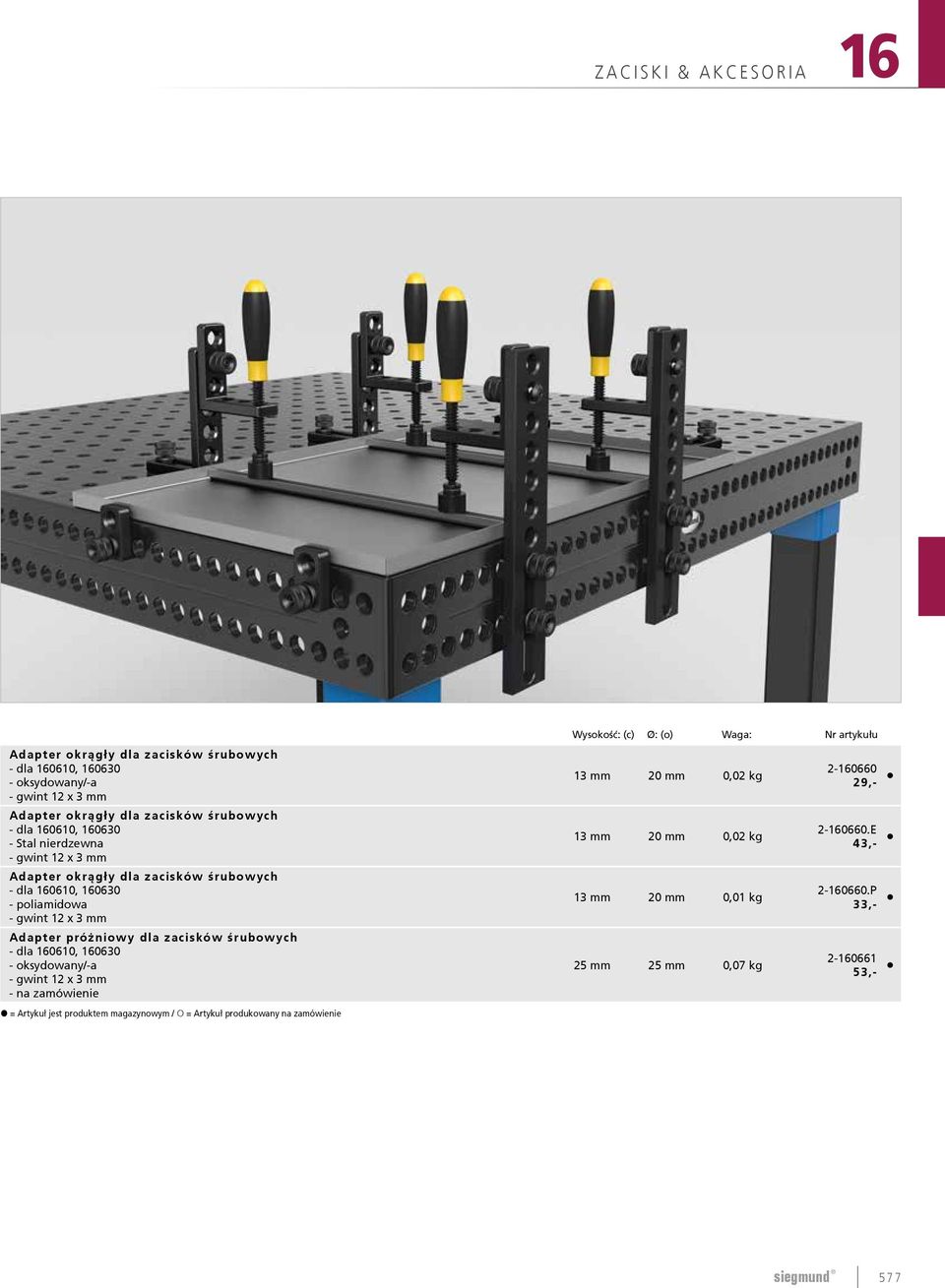

20 ZACISKI & AKCESORIA 16 Adapter okrągły dla zacisków śrubowych - dla , oksydowany/-a Adapter okrągły dla zacisków śrubowych - dla , Stal nierdzewna Adapter okrągły dla zacisków śrubowych - dla , poliamidowa Adapter próżniowy dla zacisków śrubowych - dla , oksydowany/-a - na zamówienie = Artykuł jest produktem magazynowym / = Artykuł produkowany na zamówienie Wysokość: (c) Ø: (o) Waga: Nr artykułu 13 mm 20 mm 0,02 kg 13 mm 20 mm 0,02 kg 13 mm 20 mm 0,01 kg 25 mm 25 mm 0,07 kg , E 43, P 33, ,- siegmund 577
