1 Instrukcja montażu

OGÓLNE INFORMACJE Opis systemu: ROCKFON Contour to bezramowy pochłaniacz przestrzenny (baffle), którego rdzeń stanowi płyta ze skalnej wełny mineralnej o grubości 50 mm.

Przechowywanie i przenoszenie: Pochłaniacze ROCKFON Contour pakowane sa w kartony, które powinny być przenoszone ostrożnie, najlepiej przez dwie osoby.

Pochłaniacze ROCKFON Contour nie wymagają aklimatyzacji. Skalna wełna mineralna jest stabilna wymiarowo nawet do 100% wilgotności względnej powietrza.

2 OGÓLNE INFORMACJE Opis systemu: ROCKFON Contour to bezramowy pochłaniacz przestrzenny (baffle), którego rdzeń stanowi płyta ze skalnej wełny mineralnej o grubości 50 mm. Obie strony tej płyty pokryte są estetycznym, matowym welonem dającym gładką, białą powierzchnię. Krawędzie pochłaniacza są sfazowane i pomalowane. Przechowywanie i przenoszenie: Pochłaniacze ROCKFON Contour pakowane sa w kartony, które powinny być przenoszone ostrożnie, najlepiej przez dwie osoby. Warunki w miejscu montażu: W celu zoptymalizowania środowiska pracy zalecamy, aby wykonawcy zawsze przestrzegali powszechnych praktyk pracy oraz wskazanych na opakowaniu instrukcji montażu. Pochłaniacze ROCKFON Contour nie wymagają aklimatyzacji. Skalna wełna mineralna jest stabilna wymiarowo nawet do 100% wilgotności względnej powietrza. Produkt może być montowany w zakresie temperatury od 0 C do 40 C. Ograniczenia: Ze względu na ryzyko korozji zawiesi pochłaniacze ROCKFON Contour nie powinny być stosowane na basenach i w innych miejscach o podobnych warunkach klimatycznych oraz na zewnątrz budynków. Nie zaleca się także ich stosowania w miejscach, gdzie występują wiatry i przeciągi. SKŁADNIKI SYSTEMU ROCKFON Contour Wymiary modularne (mm) Ilość (szt./karton) Masa (kg/szt.) Masa (kg/karton) Ilość (m2/karton) 1200 x 600 x Do podwieszenia pochłaniacza ROCKFON Contour służy zestaw składający się z kołka rozporowego, zawiesia i spirali kotwiącej. Kołek rozporowy zakończony jest zewnętrznym gwintem M6. Zawiesie składa się z linki o regulowanej długości zakończonej od góry nakrętką z gwintem M6 do połączenia zawiesia z kołkiem, a od dołu haczykiem do połączenia zawiesia ze spiralą kotwiącą. Zabrania się używania sztywnych wieszaków. Zawiesie z kołkiem rozporowym oraz spirala kotwiąca sprzedawane są osobno. Spirala kotwiąca Ilość (szt./karton) Masa (kg/karton) Średnica: Ø22 mm Długość: 48 ± 1 mm Część widoczna: 19 mm Zawiesie z kołkiem rozporowym Ilość (szt./karton) Masa (kg/karton) 4 x 4 = x 4 = Standardowo zestaw do podwieszenia pochłaniacza ROCKFON Contour wyposażony jest w kołek rozporowy do betonu. Jeśli pochłaniacz podwieszany jest do elementu konstrukcji z innego materiału, należy zastosować odpowiedni do niego kołek zakończony również gwintem zewnętrznym M6 (pasującym do nakrętki zawiesia). Pochłaniacze ROCKFON Contour objęte są gwarancją wyłącznie wtedy, gdy do ich montażu użyto spiral kotwiących ROCKFON. 2 Długość linki: 1500 mm

INSTRUKCJE MONTAŻOWE Mocowanie spiral kotwiących do pochłaniacza: Spirale kotwiące należy wkręcać pionowo w górny bok pochłaniacza w

W przypadku gdy pochłaniacz podwieszany jest na dłuższym (1200mm) boku, odległość pomiędzy spiralami kotwiącymi nie powinna być

200 mm 800 mm 200 mm Połączenie zawiesia z konstrukcją (np.

wytrzymała, przede wszystkim czy jej nośność w miejscu montażu gwarantuje przeniesienie obciążenia o wartości co najmniej 10 kg.

głębokości 30-tu mm. Osłonić gwint M6 kołka rozporowego i wbić go w otwór tak, aby widoczna pozostała tylko jego gwintowana końcówka.

3 INSTRUKCJE MONTAŻOWE Mocowanie spiral kotwiących do pochłaniacza: Spirale kotwiące należy wkręcać pionowo w górny bok pochłaniacza w środku jego szerokości. W przypadku gdy pochłaniacz podwieszany jest na dłuższym (1200mm) boku, odległość pomiędzy spiralami kotwiącymi nie powinna być mniejsza niż 600mm. Odległość spiral kotwiących od skrajów pochłaniacza nie powinna być mniejsza niż 100mm. 200 mm 800 mm 200 mm Połączenie zawiesia z konstrukcją (np. stropem betonowym): Przed montażem pochłaniacza należy upewnić się, że konstrukcja, do której zamierzamy go mocować jest wystarczająco wytrzymała, przede wszystkim czy jej nośność w miejscu montażu gwarantuje przeniesienie obciążenia o wartości co najmniej 10 kg. W przypadku mocowania pochłaniacza do stropu betonowego, należy wywiercić w nim (dla każdego zawiesia) otwór o średnicy 6-ciu mm i głębokości 30-tu mm. Osłonić gwint M6 kołka rozporowego i wbić go w otwór tak, aby widoczna pozostała tylko jego gwintowana końcówka. Sprawdzić czy kołek został właściwie rozparty. Połączyć zawiesie (nakrętka) z kołkiem rozporowym (śruba). Z przeciwnej strony połączyć zawiesie (haczyk) ze spiralą kotwiącą. Napiąć wstępnie linkę każdego z zawiesi. Przesuwając ją w haczyku podnosić pochłaniacz jednocześnie na obu zawiesaich do żądanej wysokości. Maksymalne obciążenie na jedno zawiesie to 5 kg. 3

największa, a odległość od skrajów pochłaniacza nie mniejsza niż 100mm.

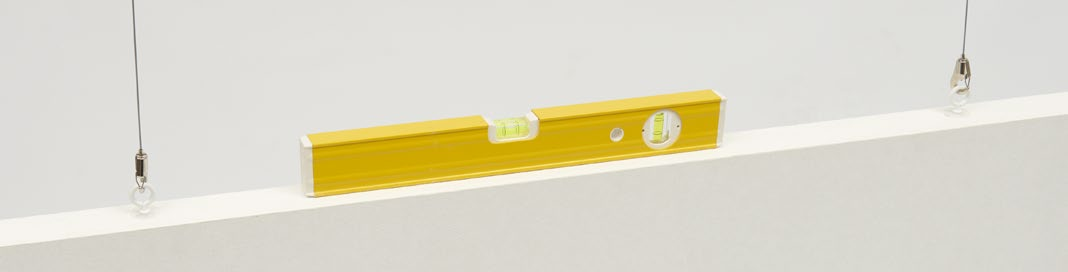

4 Pochłaniacz ROCKFON Contour może także być podwieszony na krótszym (600mm) boku. Wówczas spirale kotwiące należy rozmieścić tak, aby odległość pomiędzy nimi była jak największa, a odległość od skrajów pochłaniacza nie mniejsza niż 100mm. Poziomowanie pochłaniacza i wyrównywanie zestawu pochłaniaczy: Należy wykonać z użyciem poziomicy. 4

Montaż pochłaniaczy ROCKFON Contour poniżej już

zamontowanie pochłaniacza ROCKFON Contour do już

akcesoriów dostępnych u dystrybutorów sufitów

Należy wcześniej sprawdzić, czy konstrukcja ta zdolna

pochłaniacza (mocowanie konstrukcji do stropu, gęstość

5 Montaż pochłaniaczy ROCKFON Contour poniżej już istniejącego sufitu podwieszanego: Możliwe jest zamontowanie pochłaniacza ROCKFON Contour do już istniejącej konstrukcji T24 przy użyciu standardowych akcesoriów dostępnych u dystrybutorów sufitów podwieszanych. Należy wcześniej sprawdzić, czy konstrukcja ta zdolna jest do przeniesienia obciążenia wynikającego z ciężaru pochłaniacza (mocowanie konstrukcji do stropu, gęstość wieszaków, przekrój profili itp.). Montaż pochłaniaczy ROCKFON Contour na rozwieszonej poziomo lince: Można zastosować tu zacisk kablowy. 5

6 Dostarczając trwałe i łatwe w montażu rozwiązania akustyczne, chronimy ludzi przed hałasem i rozprzestrzenianiem się ognia oraz przyczyniamy do powstawania budynków zgodnych z ideą zrównoważonego rozwoju. Create and Protect - to nasze motto, zgodnie z którym stawiamy człowieka na pierwszym miejscu. Dzielimy się sukcesem i dbamy o wzajemne zaufanie. Create and Protect to obietnica ROCKFON, którą realizujemy inspirowani przez Ciebie, dla Ciebie. ROCKFON ul. Postępu Warszawa Polska tel.: fax: Dział Obsługi Klienta tel.: info@rockfon.com.pl 01/2016 Wszystkie podane kody kolorów oparte są na systemie NCS Naturalnym Systemie Barw, który jest własnością i może być wykorzystywany na licencji NCS Colour AB, Stockholm ROCKFON zastrzega sobie prawo do zmian technicznych i produkcyjnych bez wcześniejszego powiadamiania. ROCKFON nie odpowiada za błędy w druku. Wierzymy, że nasze akustyczne rozwiązania ze skalnej wełny i metalu, przeznaczone do sufitów i ścian są szybkim i prostym sposobem tworzenia pięknych, komfortowych i bezpiecznych przestrzeni.
