1 soarsystem Systemy soarne z zastosowaniem: koektorów płaskich VFK 145 V koektorów płaskich VFK 145 H koektorów próżniowych VTK 570 i koektorów próżniowych VTK 1140 systemu aurostep

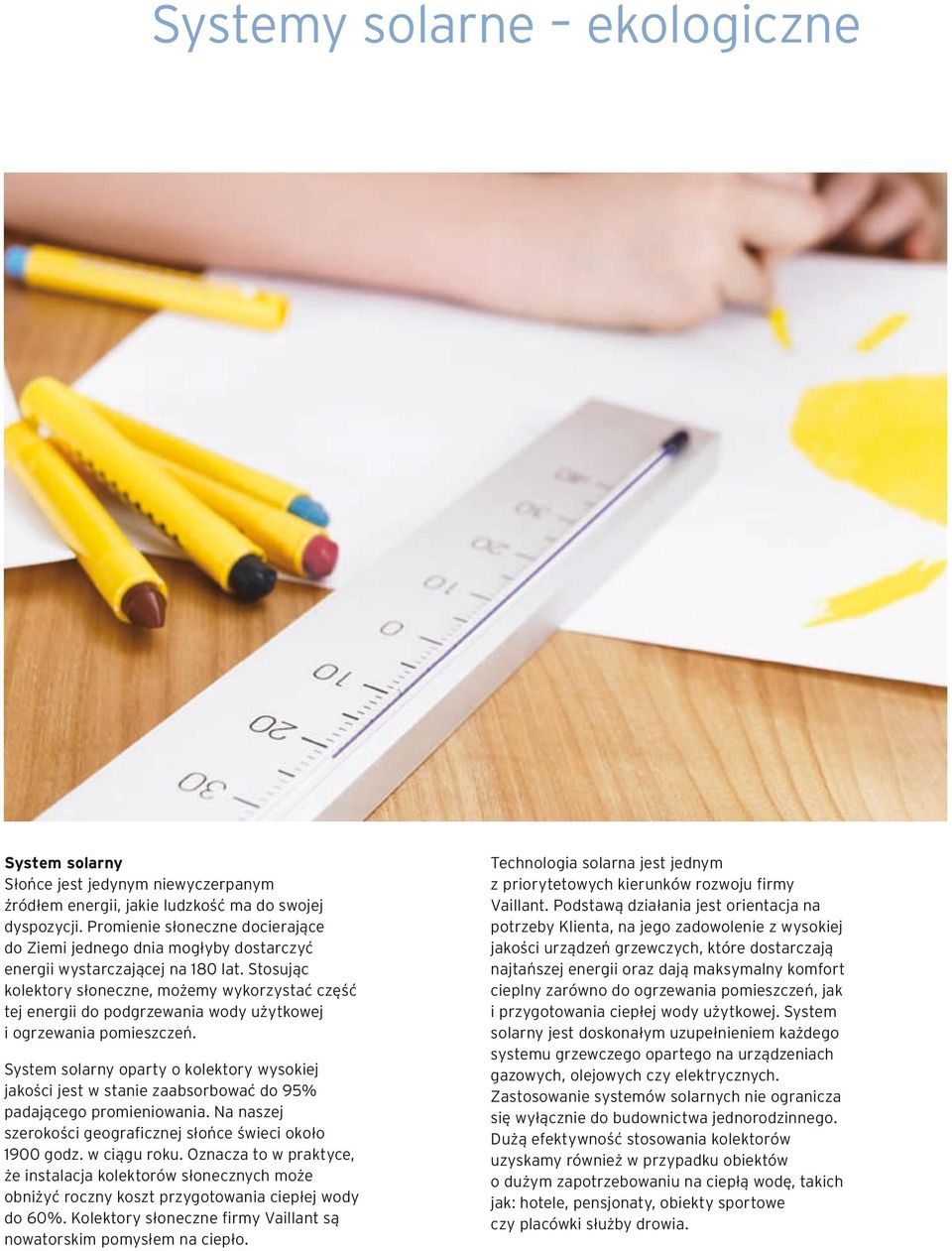

2 Systemy soarne ekoogiczne System soarny Słońce jest jedynym niewyczerpanym źródłem energii, jakie udzkość ma do swojej dyspozycji. Promienie słoneczne docierające do Ziemi jednego dnia mogłyby dostarczyć energii wystarczającej na 180 at. Stosując koektory słoneczne, możemy wykorzystać część tej energii do podgrzewania wody użytkowej i ogrzewania pomieszczeń. System soarny oparty o koektory wysokiej jakości jest w stanie zaabsorbować do 95% padającego promieniowania. Na naszej szerokości geograficznej słońce świeci około 1900 godz. w ciągu roku. Oznacza to w praktyce, że instaacja koektorów słonecznych może obniżyć roczny koszt przygotowania ciepłej wody do 60%. Koektory słoneczne firmy Vaiant są nowatorskim pomysłem na ciepło. Technoogia soarna jest jednym z priorytetowych kierunków rozwoju firmy Vaiant. Podstawą działania jest orientacja na potrzeby Kienta, na jego zadowoenie z wysokiej jakości urządzeń grzewczych, które dostarczają najtańszej energii oraz dają maksymany komfort ciepny zarówno do ogrzewania pomieszczeń, jak i przygotowania ciepłej wody użytkowej. System soarny jest doskonałym uzupełnieniem każdego systemu grzewczego opartego na urządzeniach gazowych, oejowych czy eektrycznych. Zastosowanie systemów soarnych nie ogranicza się wyłącznie do budownictwa jednorodzinnego. Dużą efektywność stosowania koektorów uzyskamy również w przypadku obiektów o dużym zapotrzebowaniu na ciepłą wodę, takich jak: hotee, pensjonaty, obiekty sportowe czy pacówki służby drowia.

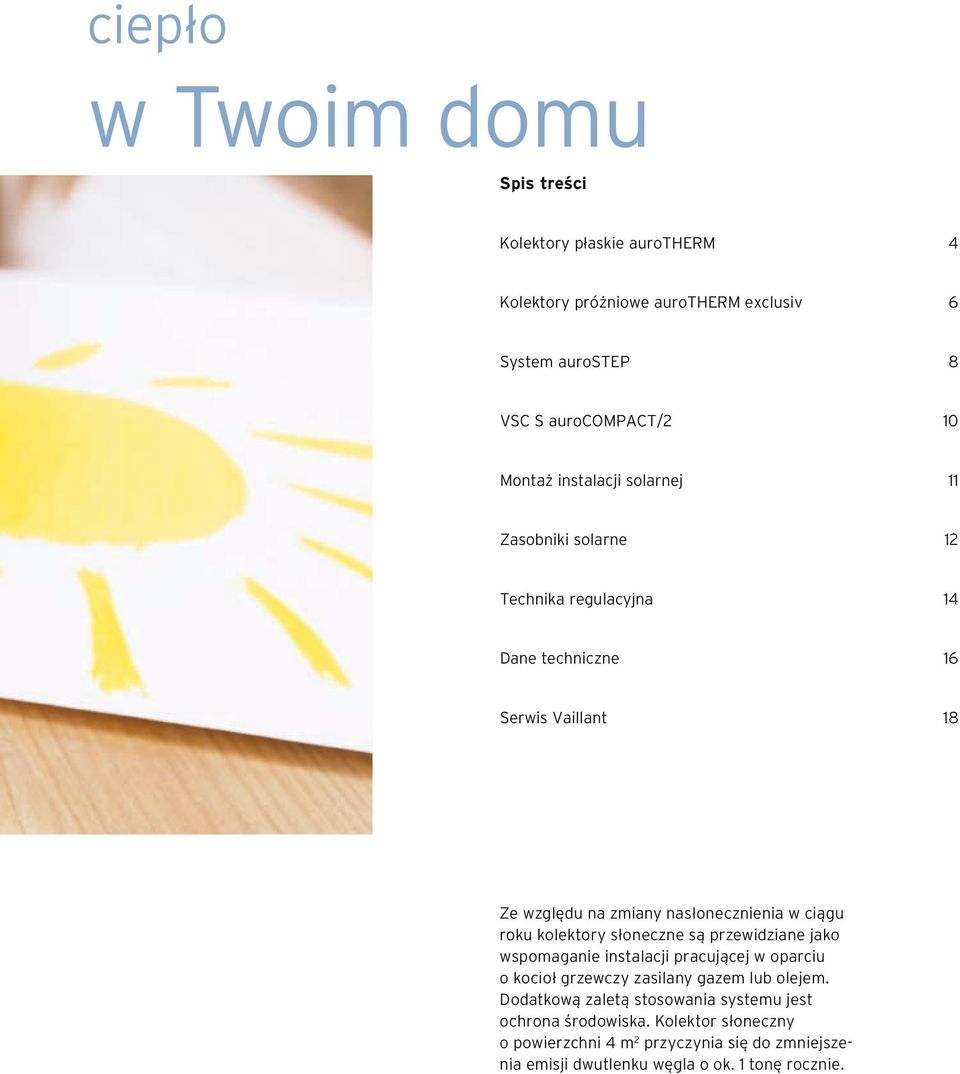

3 ciepło w Twoim domu Spis treści Koektory płaskie aurotherm 4 Koektory próżniowe aurotherm excusiv 6 System aurostep 8 VSC S aurocompact/2 Montaż instaacji soarnej 11 Zasobniki soarne 12 Technika reguacyjna 14 Dane techniczne 16 Serwis Vaiant 18 Ze wzgędu na zmiany nasłonecznienia w ciągu roku koektory słoneczne są przewidziane jako wspomaganie instaacji pracującej w oparciu o kocioł grzewczy zasiany gazem ub oejem. Dodatkową zaetą stosowania systemu jest ochrona środowiska. Koektor słoneczny o powierzchni 4 m 2 przyczynia się do zmniejszenia emisji dwutenku węga o ok. 1 tonę rocznie.

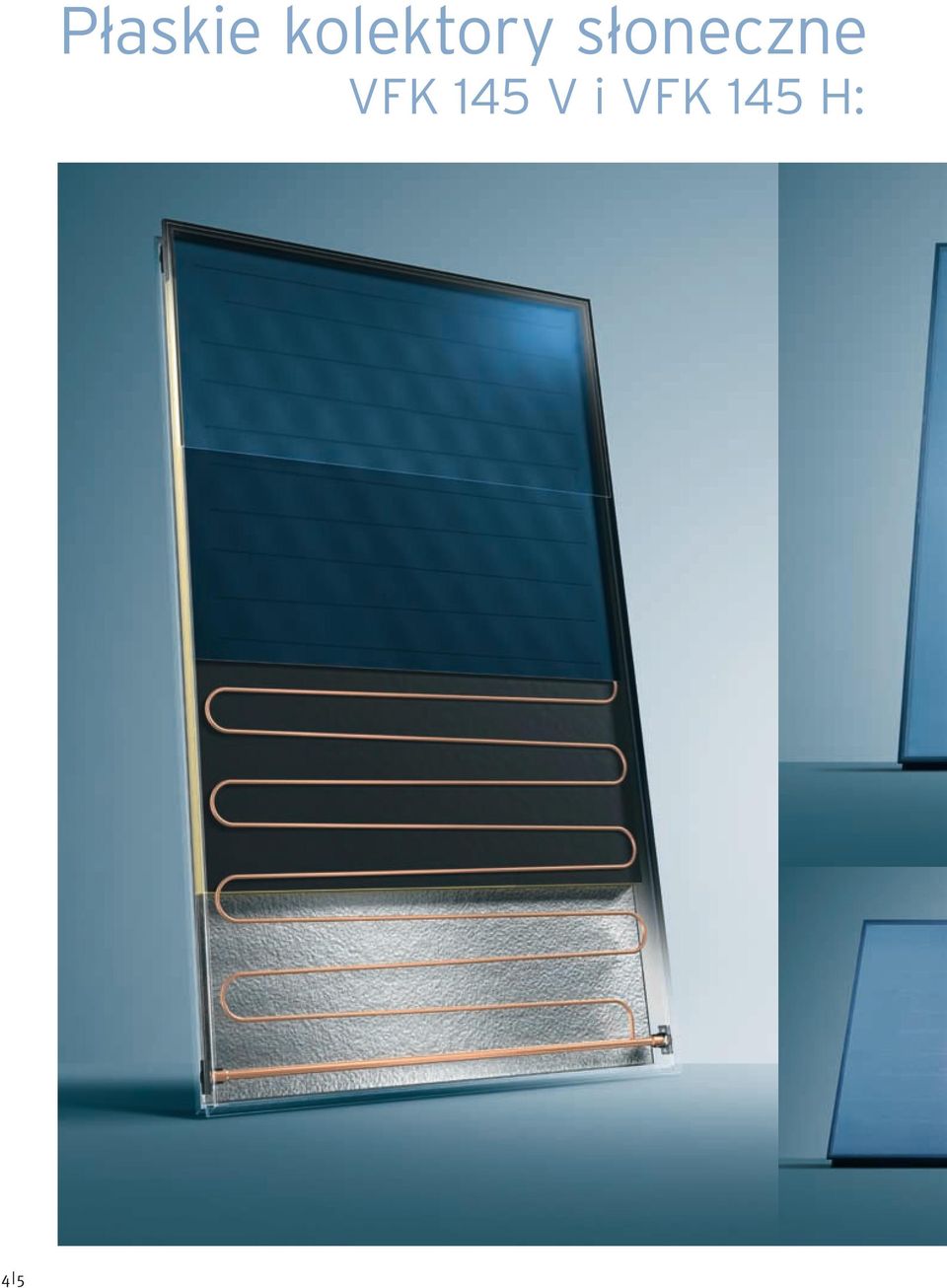

4 4 5 Płaskie koektory słoneczne VFK 145 V i VFK 145 H:

5 aurotherm czysta energia grzewcza aurotherm VFK 145 V Płaskie koektory słoneczne aurotherm marki Vaiant to urządzenia wykorzystujące optymanie energię słoneczną do przygotowania ciepłej wody oraz wspomagające w razie potrzeby centrane ogrzewanie. Dzięki perfekcyjnemu układowi reguacji system jest nie tyko wyjątkowo oszczędny i wygodny w użytkowaniu, ecz może być także dowonie łączony z urządzeniami gazowymi, kotłami oejowymi, pompami ciepła czy kotłami stałopanymi. aurotherm: soidny i ekonomiczny Koektor aurotherm to soidne, niedrogie rozwiązanie, które pozwaa wydajnie korzystać z energii słonecznej. Powierzchnia brutto jednego ustra koektora to 2,51 m 2 przy wadze zaedwie 38 kg ideana kombinacja parametrów. Wysoki wskaźnik wykorzystania energii słonecznej zapewnia nowa metoda aserowego zgrzewania absorbera, gwarantująca doskonałe przenoszenie ciepła. Koejny istotny eement koektora to pokrycie antyrefeksyjne, które przepuszcza do absorbera aż do 91% energii promieniowania słonecznego. Płaska konstrukcja pozwaa harmonijnie zabudować koektory, które tworzą wraz z dachem jednoitą całość. Prosty montaż, dobry serwis i piękny wygąd Kompet nowo opracowanych eementów mocujących znacznie przyspiesza montaż na dachu i zabudowę w dachu skośnym, a także instaację na dachu płaskim. Ergonomiczna konstrukcja pozwaa harmonijnie zabudować koektory, dowodząc, że oszczędne urządzenie może być zarówno funkcjonane, jak i estetyczne. System aurotherm to eeganckie rozwiązanie z punktu widzenia nie tyko oszczędności i komfortu, ecz także estetyki i designu podobnie jak inne instaacje oferowane przez firmę Vaiant. aurotherm VFK 145 H Płaskie koektory słoneczne aurotherm: VFK 145 V i VFK 145 H w skrócie: powierzchnia koektora brutto 2,51 m 2, powierzchnia netto 2,35 m 2, masa 38 kg szkło konstrukcyjne o grubości 3,2, przenikaność światła 91% absorber w układzie serpentyny z bachy auminiowej i rur miedzianych możiwość montażu koektorów w układzie pionowym (VFK 145 V) i poziomym (VFK 145 H) ramy auminiowe z czarną powłoką anodyzowaną bardzo skuteczna izoacja termiczna tynej ściany eegancki wygąd: wizuanie atrakcyjne, nie wymagają dodatkowej ramy wymiary: 2033 x 1233 x 80 (wys. x szer. x głęb.).

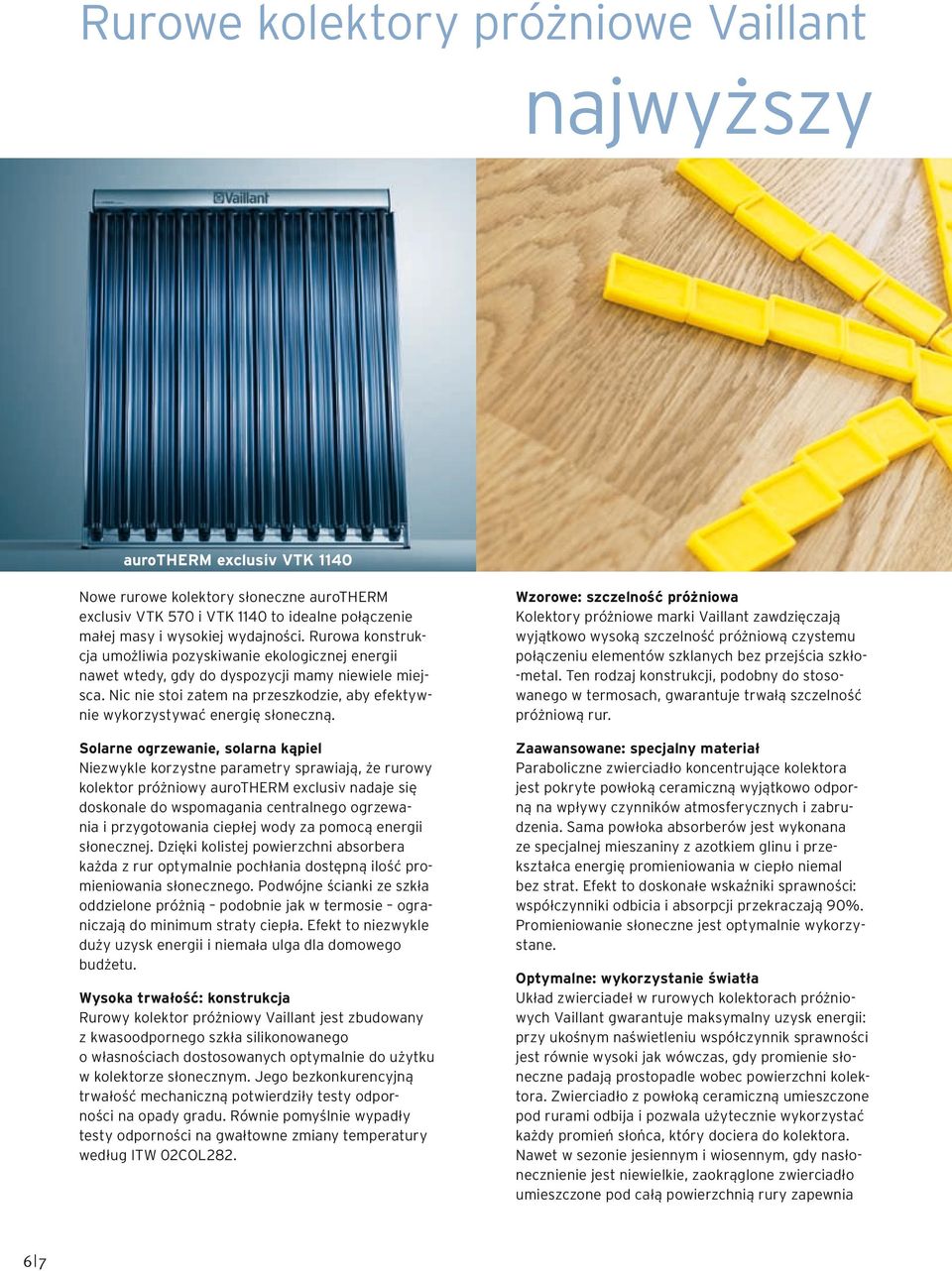

6 Rurowe koektory próżniowe Vaiant najwyższy aurotherm excusiv VTK 1140 Nowe rurowe koektory słoneczne aurotherm excusiv VTK 570 i VTK 1140 to ideane połączenie małej masy i wysokiej wydajności. Rurowa konstrukcja umożiwia pozyskiwanie ekoogicznej energii nawet wtedy, gdy do dyspozycji mamy niewiee miejsca. Nic nie stoi zatem na przeszkodzie, aby efektywnie wykorzystywać energię słoneczną. Soarne ogrzewanie, soarna kąpie Niezwyke korzystne parametry sprawiają, że rurowy koektor próżniowy aurotherm excusiv nadaje się doskonae do wspomagania centranego ogrzewania i przygotowania ciepłej wody za pomocą energii słonecznej. Dzięki koistej powierzchni absorbera każda z rur optymanie pochłania dostępną iość promieniowania słonecznego. Podwójne ścianki ze szkła oddzieone próżnią podobnie jak w termosie ograniczają do minimum straty ciepła. Efekt to niezwyke duży uzysk energii i niemała uga da domowego budżetu. Wysoka trwałość: konstrukcja Rurowy koektor próżniowy Vaiant jest zbudowany z kwasoodpornego szkła siikonowanego o własnościach dostosowanych optymanie do użytku w koektorze słonecznym. Jego bezkonkurencyjną trwałość mechaniczną potwierdziły testy odporności na opady gradu. Równie pomyśnie wypadły testy odporności na gwałtowne zmiany temperatury według ITW 02COL282. Wzorowe: szczeność próżniowa Koektory próżniowe marki Vaiant zawdzięczają wyjątkowo wysoką szczeność próżniową czystemu połączeniu eementów szkanych bez przejścia szkło- -meta. Ten rodzaj konstrukcji, podobny do stosowanego w termosach, gwarantuje trwałą szczeność próżniową rur. Zaawansowane: specjany materiał Paraboiczne zwierciadło koncentrujące koektora jest pokryte powłoką ceramiczną wyjątkowo odporną na wpływy czynników atmosferycznych i zabrudzenia. Sama powłoka absorberów jest wykonana ze specjanej mieszaniny z azotkiem ginu i przekształca energię promieniowania w ciepło niema bez strat. Efekt to doskonałe wskaźniki sprawności: współczynniki odbicia i absorpcji przekraczają 90%. Promieniowanie słoneczne jest optymanie wykorzystane. Optymane: wykorzystanie światła Układ zwierciadeł w rurowych koektorach próżniowych Vaiant gwarantuje maksymany uzysk energii: przy ukośnym naświeteniu współczynnik sprawności jest równie wysoki jak wówczas, gdy promienie słoneczne padają prostopade wobec powierzchni koektora. Zwierciadło z powłoką ceramiczną umieszczone pod rurami odbija i pozwaa użytecznie wykorzystać każdy promień słońca, który dociera do koektora. Nawet w sezonie jesiennym i wiosennym, gdy nasłonecznienie jest niewiekie, zaokrągone zwierciadło umieszczone pod całą powierzchnią rury zapewnia 6 7

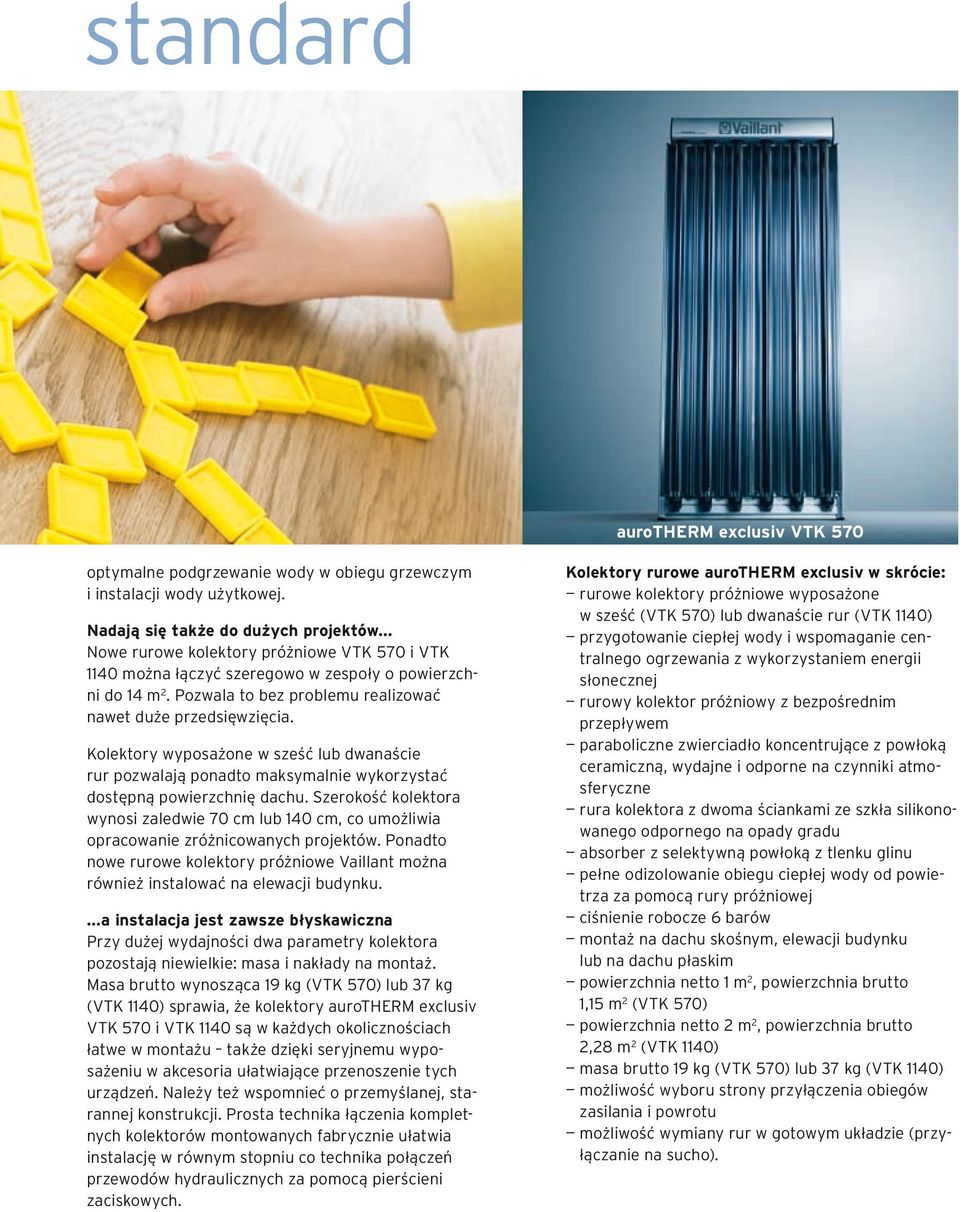

7 standard aurotherm excusiv VTK 570 optymane podgrzewanie wody w obiegu grzewczym i instaacji wody użytkowej. Nadają się także do dużych projektów... Nowe rurowe koektory próżniowe VTK 570 i VTK 1140 można łączyć szeregowo w zespoły o powierzchni do 14 m 2. Pozwaa to bez probemu reaizować nawet duże przedsięwzięcia. Koektory wyposażone w sześć ub dwanaście rur pozwaają ponadto maksymanie wykorzystać dostępną powierzchnię dachu. Szerokość koektora wynosi zaedwie 70 cm ub 140 cm, co umożiwia opracowanie zróżnicowanych projektów. Ponadto nowe rurowe koektory próżniowe Vaiant można również instaować na eewacji budynku....a instaacja jest zawsze błyskawiczna Przy dużej wydajności dwa parametry koektora pozostają niewiekie: masa i nakłady na montaż. Masa brutto wynosząca 19 kg (VTK 570) ub 37 kg (VTK 1140) sprawia, że koektory aurotherm excusiv VTK 570 i VTK 1140 są w każdych okoicznościach łatwe w montażu także dzięki seryjnemu wyposażeniu w akcesoria ułatwiające przenoszenie tych urządzeń. Naeży też wspomnieć o przemyśanej, starannej konstrukcji. Prosta technika łączenia kompetnych koektorów montowanych fabrycznie ułatwia instaację w równym stopniu co technika połączeń przewodów hydrauicznych za pomocą pierścieni zaciskowych. Koektory rurowe aurotherm excusiv w skrócie: rurowe koektory próżniowe wyposażone w sześć (VTK 570) ub dwanaście rur (VTK 1140) przygotowanie ciepłej wody i wspomaganie centranego ogrzewania z wykorzystaniem energii słonecznej rurowy koektor próżniowy z bezpośrednim przepływem paraboiczne zwierciadło koncentrujące z powłoką ceramiczną, wydajne i odporne na czynniki atmosferyczne rura koektora z dwoma ściankami ze szkła siikonowanego odpornego na opady gradu absorber z seektywną powłoką z tenku ginu pełne odizoowanie obiegu ciepłej wody od powietrza za pomocą rury próżniowej ciśnienie robocze 6 barów montaż na dachu skośnym, eewacji budynku ub na dachu płaskim powierzchnia netto 1 m 2, powierzchnia brutto 1,15 m 2 (VTK 570) powierzchnia netto 2 m 2, powierzchnia brutto 2,28 m 2 (VTK 1140) masa brutto 19 kg (VTK 570) ub 37 kg (VTK 1140) możiwość wyboru strony przyłączenia obiegów zasiania i powrotu możiwość wymiany rur w gotowym układzie (przyłączanie na sucho).

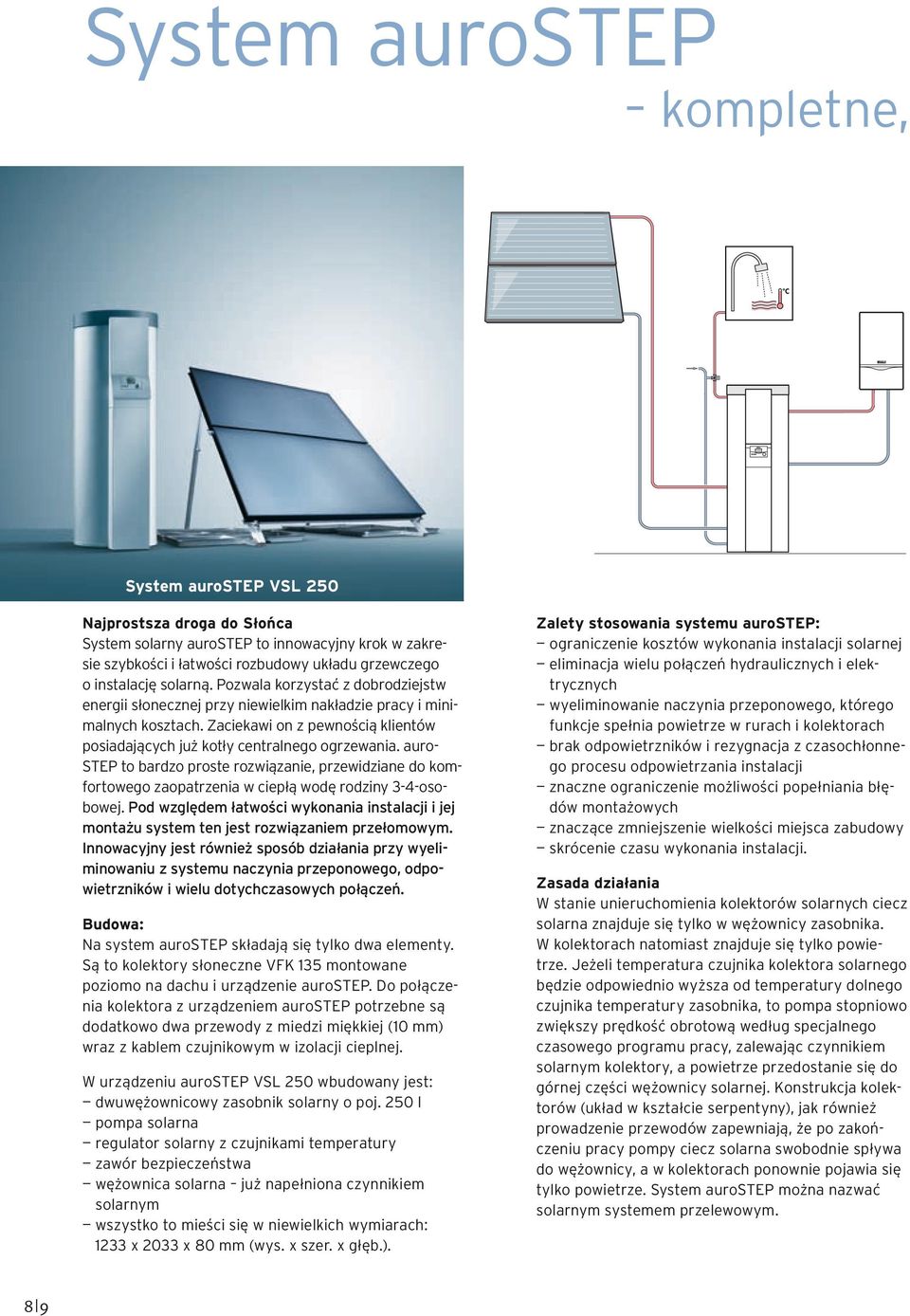

8 System aurostep kompetne, System aurostep VSL 250 Najprostsza droga do Słońca System soarny aurostep to innowacyjny krok w zakresie szybkości i łatwości rozbudowy układu grzewczego o instaację soarną. Pozwaa korzystać z dobrodziejstw energii słonecznej przy niewiekim nakładzie pracy i minimanych kosztach. Zaciekawi on z pewnością kientów posiadających już kotły centranego ogrzewania. auro- STEP to bardzo proste rozwiązanie, przewidziane do komfortowego zaopatrzenia w ciepłą wodę rodziny 3-4-osobowej. Pod wzgędem łatwości wykonania instaacji i jej montażu system ten jest rozwiązaniem przełomowym. Innowacyjny jest również sposób działania przy wyeiminowaniu z systemu naczynia przeponowego, odpowietrzników i wieu dotychczasowych połączeń. Budowa: Na system aurostep składają się tyko dwa eementy. Są to koektory słoneczne VFK 135 montowane poziomo na dachu i urządzenie aurostep. Do połączenia koektora z urządzeniem aurostep potrzebne są dodatkowo dwa przewody z miedzi miękkiej ( ) wraz z kabem czujnikowym w izoacji ciepnej. W urządzeniu aurostep VSL 250 wbudowany jest: dwuwężownicowy zasobnik soarny o poj. 250 pompa soarna reguator soarny z czujnikami temperatury zawór bezpieczeństwa wężownica soarna już napełniona czynnikiem soarnym wszystko to mieści się w niewiekich wymiarach: 1233 x 2033 x 80 (wys. x szer. x głęb.). Zaety stosowania systemu aurostep: ograniczenie kosztów wykonania instaacji soarnej eiminacja wieu połączeń hydrauicznych i eektrycznych wyeiminowanie naczynia przeponowego, którego funkcje spełnia powietrze w rurach i koektorach brak odpowietrzników i rezygnacja z czasochłonnego procesu odpowietrzania instaacji znaczne ograniczenie możiwości popełniania błędów montażowych znaczące zmniejszenie wiekości miejsca zabudowy skrócenie czasu wykonania instaacji. Zasada działania W stanie unieruchomienia koektorów soarnych ciecz soarna znajduje się tyko w wężownicy zasobnika. W koektorach natomiast znajduje się tyko powietrze. Jeżei temperatura czujnika koektora soarnego będzie odpowiednio wyższa od temperatury donego czujnika temperatury zasobnika, to pompa stopniowo zwiększy prędkość obrotową według specjanego czasowego programu pracy, zaewając czynnikiem soarnym koektory, a powietrze przedostanie się do górnej części wężownicy soarnej. Konstrukcja koektorów (układ w kształcie serpentyny), jak również prowadzenie przewodów zapewniają, że po zakończeniu pracy pompy ciecz soarna swobodnie spływa do wężownicy, a w koektorach ponownie pojawia się tyko powietrze. System aurostep można nazwać soarnym systemem przeewowym. 8 9

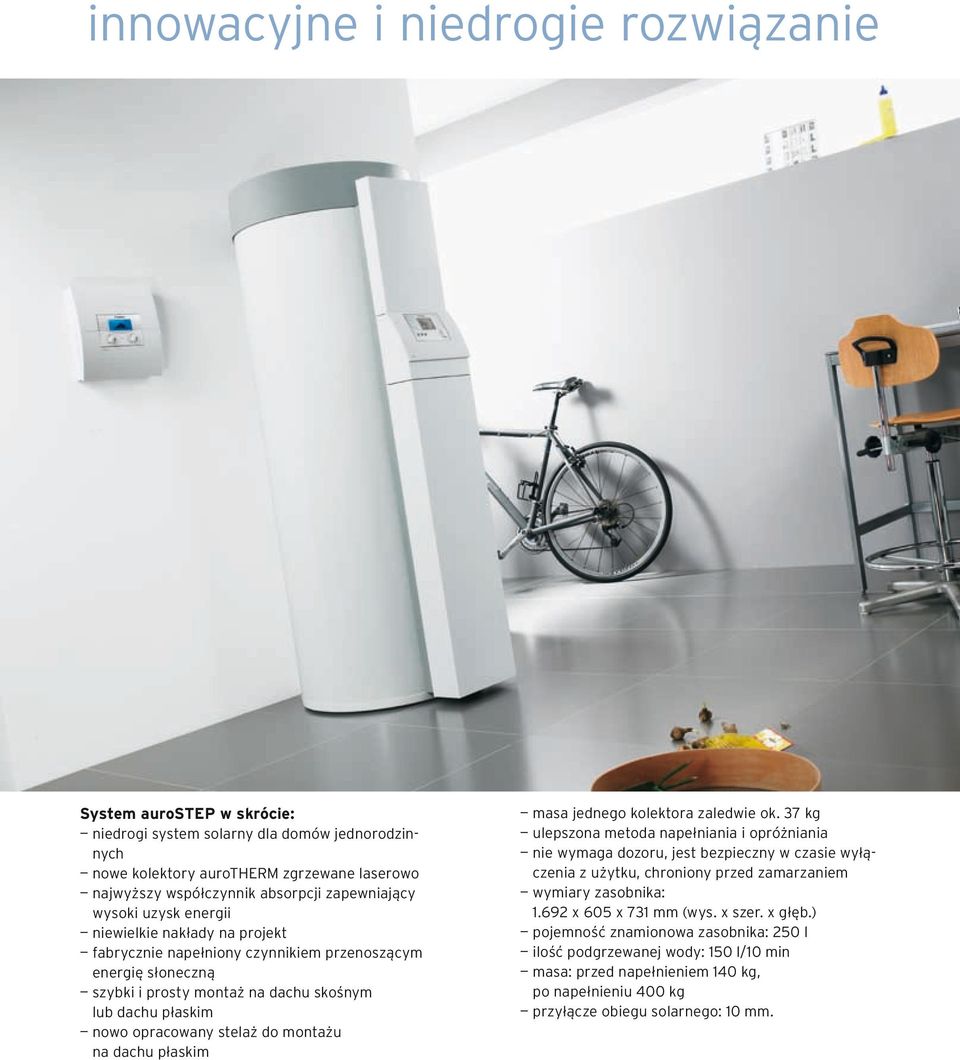

9 innowacyjne i niedrogie rozwiązanie System aurostep w skrócie: niedrogi system soarny da domów jednorodzinnych nowe koektory aurotherm zgrzewane aserowo najwyższy współczynnik absorpcji zapewniający wysoki uzysk energii niewiekie nakłady na projekt fabrycznie napełniony czynnikiem przenoszącym energię słoneczną szybki i prosty montaż na dachu skośnym ub dachu płaskim nowo opracowany steaż do montażu na dachu płaskim masa jednego koektora zaedwie ok. 37 kg uepszona metoda napełniania i opróżniania nie wymaga dozoru, jest bezpieczny w czasie wyłączenia z użytku, chroniony przed zamarzaniem wymiary zasobnika: x 605 x 731 (wys. x szer. x głęb.) pojemność znamionowa zasobnika: 250 iość podgrzewanej wody: 150 / min masa: przed napełnieniem 140 kg, po napełnieniu 400 kg przyłącze obiegu soarnego:.

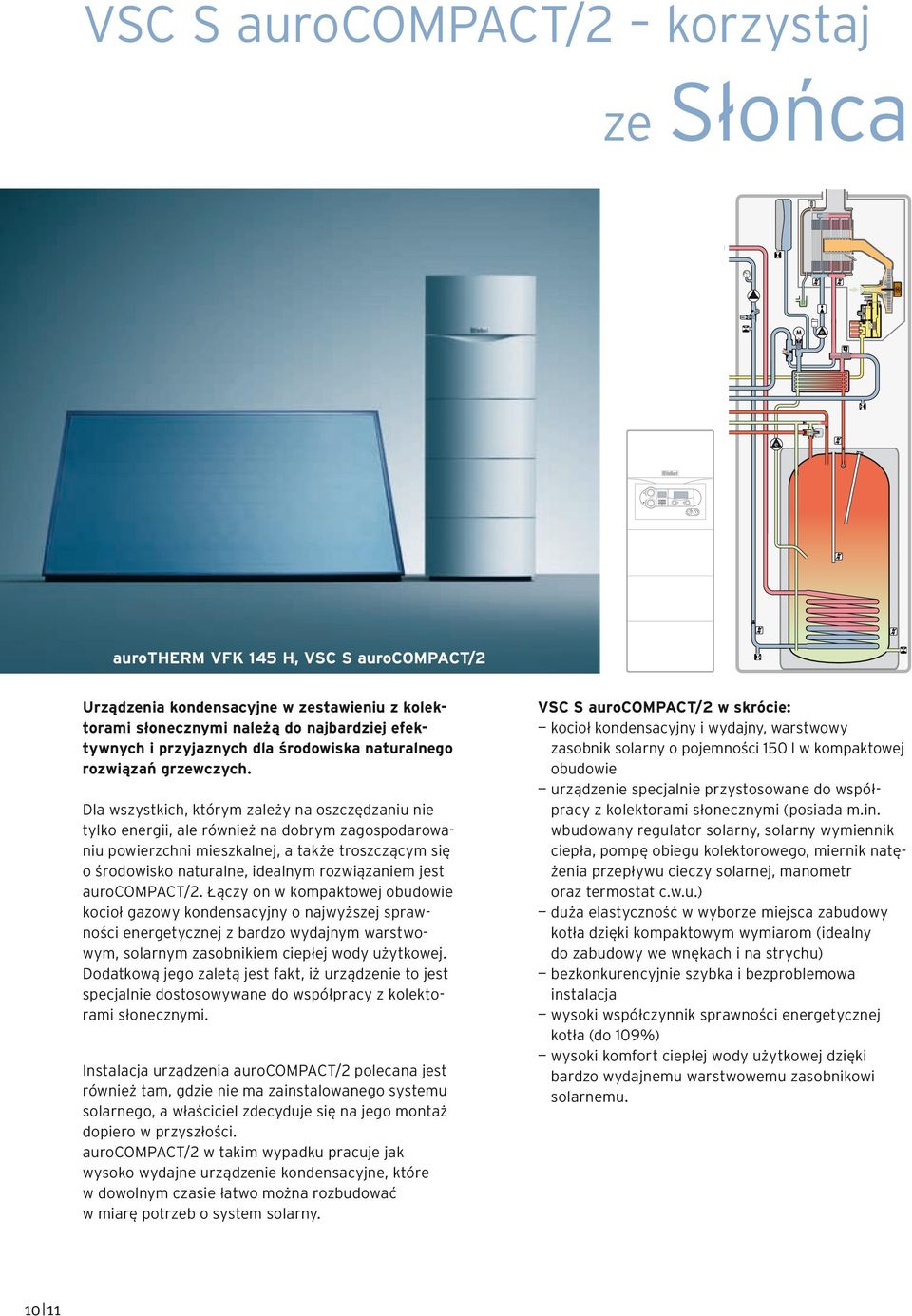

10 VSC S aurocompact/2 korzystaj ze Słońca Wartungshähne Sicherheitsventi Venti Soarkreispumpe Energiespar-Pumpe Motor Voumenstromsensor Wasserdrucksensor NTC-Füher Schmezotsicherung e e aurotherm VFK 145 H, VSC S aurocompact/2 Urządzenia kondensacyjne w zestawieniu z koektorami słonecznymi naeżą do najbardziej efektywnych i przyjaznych da środowiska naturanego rozwiązań grzewczych. Da wszystkich, którym zaeży na oszczędzaniu nie tyko energii, ae również na dobrym zagospodarowaniu powierzchni mieszkanej, a także troszczącym się o środowisko naturane, ideanym rozwiązaniem jest aurocompact/2. Łączy on w kompaktowej obudowie kocioł gazowy kondensacyjny o najwyższej sprawności energetycznej z bardzo wydajnym warstwowym, soarnym zasobnikiem ciepłej wody użytkowej. Dodatkową jego zaetą jest fakt, iż urządzenie to jest specjanie dostosowywane do współpracy z koektorami słonecznymi. Instaacja urządzenia aurocompact/2 poecana jest również tam, gdzie nie ma zainstaowanego systemu soarnego, a właścicie zdecyduje się na jego montaż dopiero w przyszłości. aurocompact/2 w takim wypadku pracuje jak wysoko wydajne urządzenie kondensacyjne, które w dowonym czasie łatwo można rozbudować w miarę potrzeb o system soarny. VSC S aurocompact/2 w skrócie: kocioł kondensacyjny i wydajny, warstwowy zasobnik soarny o pojemności 150 w kompaktowej obudowie urządzenie specjanie przystosowane do współpracy z koektorami słonecznymi (posiada m.in. wbudowany reguator soarny, soarny wymiennik ciepła, pompę obiegu koektorowego, miernik natężenia przepływu cieczy soarnej, manometr oraz termostat c.w.u.) duża eastyczność w wyborze miejsca zabudowy kotła dzięki kompaktowym wymiarom (ideany do zabudowy we wnękach i na strychu) bezkonkurencyjnie szybka i bezprobemowa instaacja wysoki współczynnik sprawności energetycznej kotła (do 9%) wysoki komfort ciepłej wody użytkowej dzięki bardzo wydajnemu warstwowemu zasobnikowi soarnemu. 11

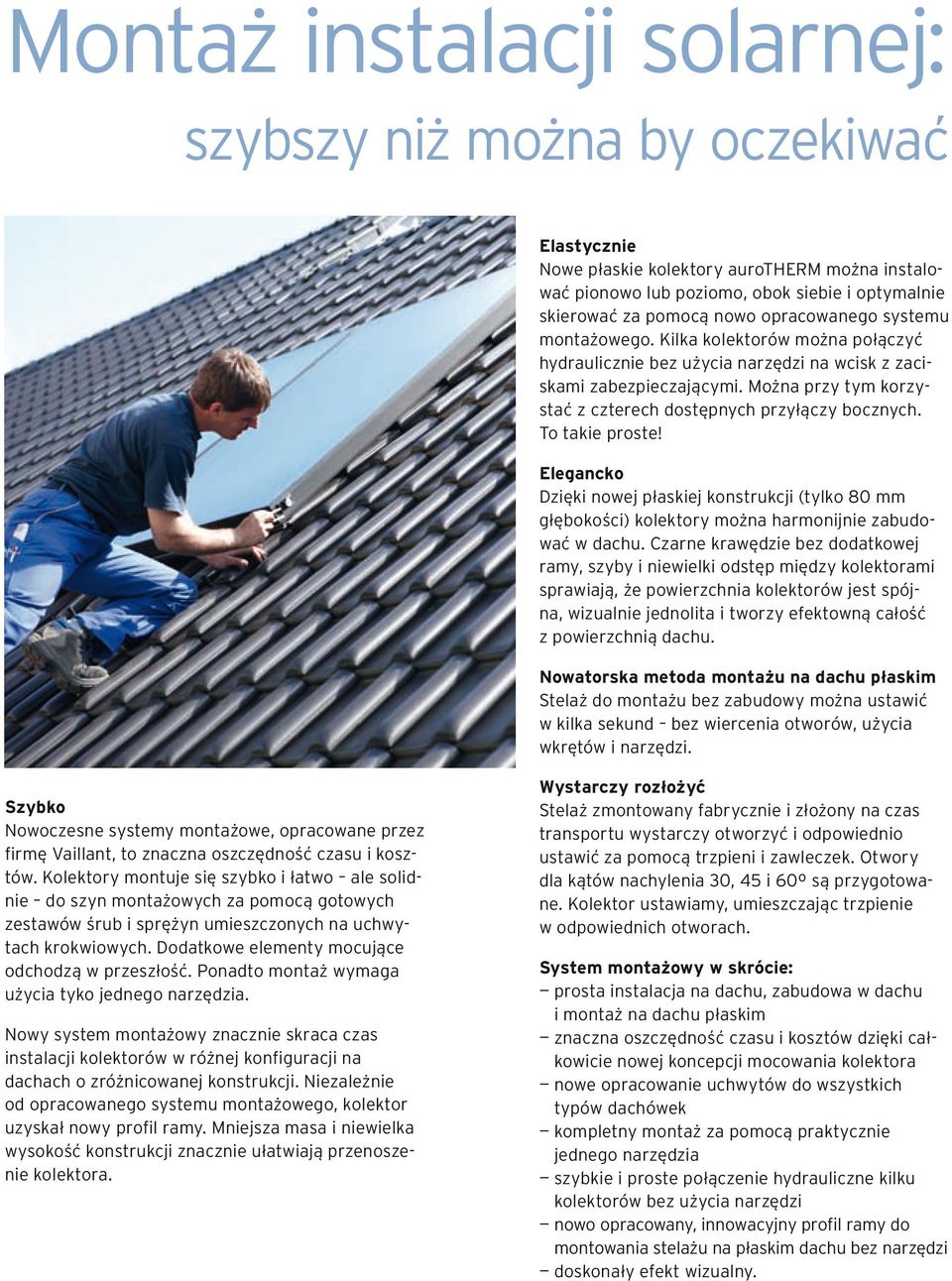

11 Montaż instaacji soarnej: szybszy niż można by oczekiwać Eastycznie Nowe płaskie koektory aurotherm można instaować pionowo ub poziomo, obok siebie i optymanie skierować za pomocą nowo opracowanego systemu montażowego. Kika koektorów można połączyć hydrauicznie bez użycia narzędzi na wcisk z zaciskami zabezpieczającymi. Można przy tym korzystać z czterech dostępnych przyłączy bocznych. To takie proste! Eegancko Dzięki nowej płaskiej konstrukcji (tyko 80 głębokości) koektory można harmonijnie zabudować w dachu. Czarne krawędzie bez dodatkowej ramy, szyby i niewieki odstęp między koektorami sprawiają, że powierzchnia koektorów jest spójna, wizuanie jednoita i tworzy efektowną całość z powierzchnią dachu. Nowatorska metoda montażu na dachu płaskim Steaż do montażu bez zabudowy można ustawić w kika sekund bez wiercenia otworów, użycia wkrętów i narzędzi. Szybko Nowoczesne systemy montażowe, opracowane przez firmę Vaiant, to znaczna oszczędność czasu i kosztów. Koektory montuje się szybko i łatwo ae soidnie do szyn montażowych za pomocą gotowych zestawów śrub i sprężyn umieszczonych na uchwytach krokwiowych. Dodatkowe eementy mocujące odchodzą w przeszłość. Ponadto montaż wymaga użycia tyko jednego narzędzia. Nowy system montażowy znacznie skraca czas instaacji koektorów w różnej konfiguracji na dachach o zróżnicowanej konstrukcji. Niezaeżnie od opracowanego systemu montażowego, koektor uzyskał nowy profi ramy. Mniejsza masa i niewieka wysokość konstrukcji znacznie ułatwiają przenoszenie koektora. Wystarczy rozłożyć Steaż zmontowany fabrycznie i złożony na czas transportu wystarczy otworzyć i odpowiednio ustawić za pomocą trzpieni i zaweczek. Otwory da kątów nachyenia 30, 45 i 60º są przygotowane. Koektor ustawiamy, umieszczając trzpienie w odpowiednich otworach. System montażowy w skrócie: prosta instaacja na dachu, zabudowa w dachu i montaż na dachu płaskim znaczna oszczędność czasu i kosztów dzięki całkowicie nowej koncepcji mocowania koektora nowe opracowanie uchwytów do wszystkich typów dachówek kompetny montaż za pomocą praktycznie jednego narzędzia szybkie i proste połączenie hydrauiczne kiku koektorów bez użycia narzędzi nowo opracowany, innowacyjny profi ramy do mon towania steażu na płaskim dachu bez narzędzi doskonały efekt wizuany.

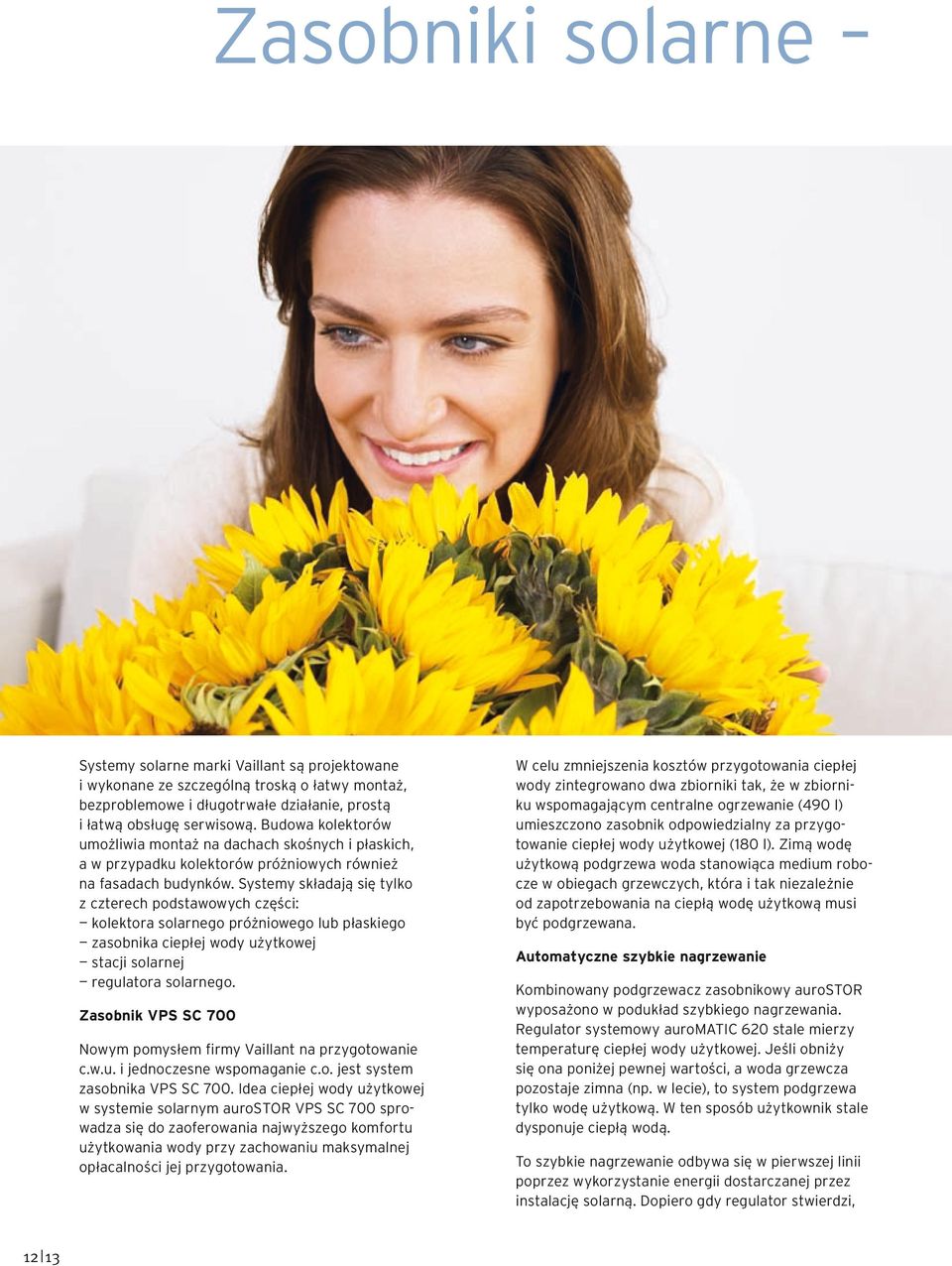

12 Zasobniki soarne Systemy soarne marki Vaiant są projektowane i wykonane ze szczegóną troską o łatwy montaż, bezprobemowe i długotrwałe działanie, prostą i łatwą obsługę serwisową. Budowa koektorów umożiwia montaż na dachach skośnych i płaskich, a w przypadku koektorów próżniowych również na fasadach budynków. Systemy składają się tyko z czterech podstawowych części: koektora soarnego próżniowego ub płaskiego zasobnika ciepłej wody użytkowej stacji soarnej reguatora soarnego. Zasobnik VPS SC 700 Nowym pomysłem firmy Vaiant na przygotowanie c.w.u. i jednoczesne wspomaganie c.o. jest system zasobnika VPS SC 700. Idea ciepłej wody użytkowej w systemie soarnym aurostor VPS SC 700 sprowadza się do zaoferowania najwyższego komfortu użytkowania wody przy zachowaniu maksymanej opłacaności jej przygotowania. W ceu zmniejszenia kosztów przygotowania ciepłej wody zintegrowano dwa zbiorniki tak, że w zbiorniku wspomagającym centrane ogrzewanie (490 ) umieszczono zasobnik odpowiedziany za przygotowanie ciepłej wody użytkowej (180 ). Zimą wodę użytkową podgrzewa woda stanowiąca medium robocze w obiegach grzewczych, która i tak niezaeżnie od zapotrzebowania na ciepłą wodę użytkową musi być podgrzewana. Automatyczne szybkie nagrzewanie Kombinowany podgrzewacz zasobnikowy aurostor wyposażono w podukład szybkiego nagrzewania. Reguator systemowy auromatic 620 stae mierzy temperaturę ciepłej wody użytkowej. Jeśi obniży się ona poniżej pewnej wartości, a woda grzewcza pozostaje zimna (np. w ecie), to system podgrzewa tyko wodę użytkową. W ten sposób użytkownik stae dysponuje ciepłą wodą. To szybkie nagrzewanie odbywa się w pierwszej inii poprzez wykorzystanie energii dostarczanej przez instaację soarną. Dopiero gdy reguator stwierdzi, 12 13

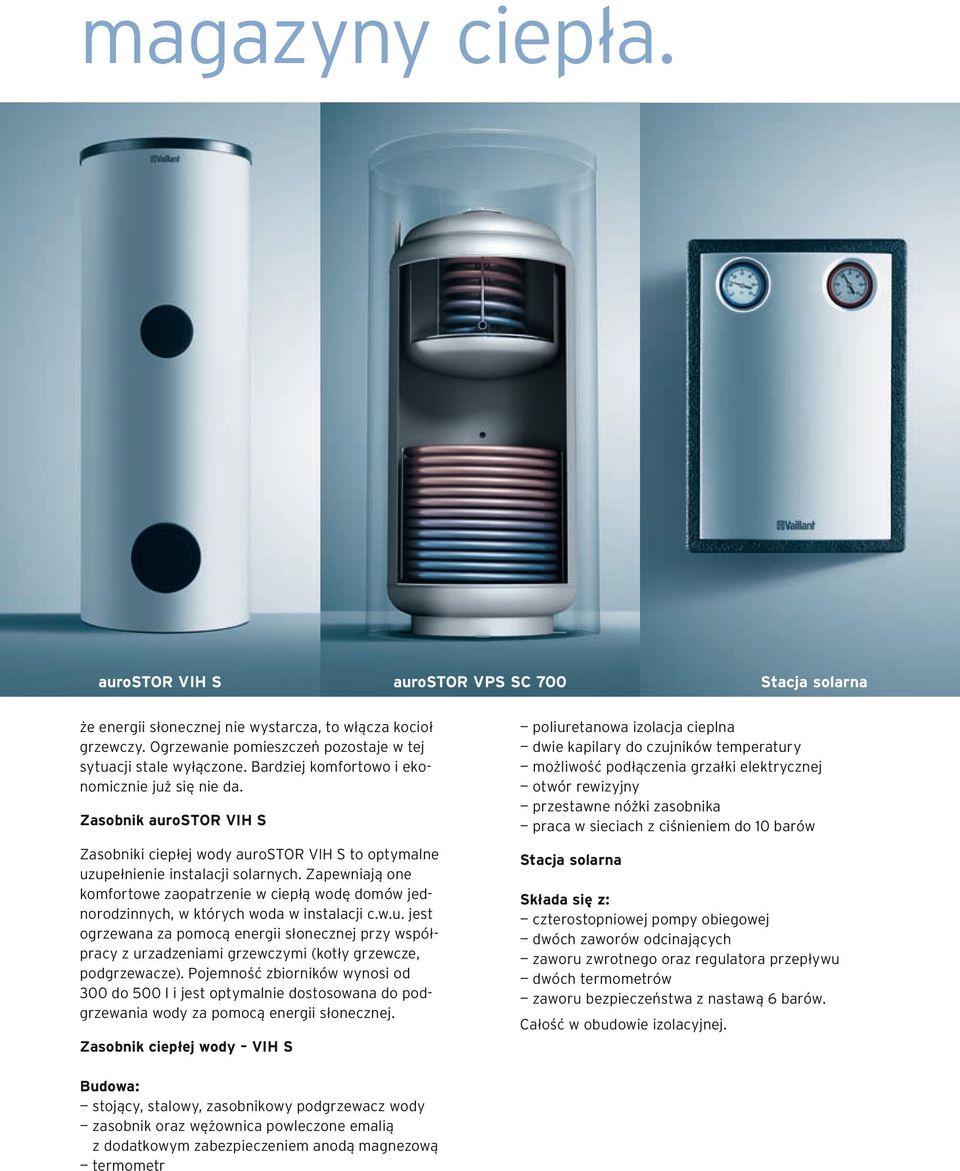

13 magazyny ciepła. aurostor VIH S aurostor VPS SC 700 Stacja soarna że energii słonecznej nie wystarcza, to włącza kocioł grzewczy. Ogrzewanie pomieszczeń pozostaje w tej sytuacji stae wyłączone. Bardziej komfortowo i ekonomicznie już się nie da. Zasobnik aurostor VIH S Zasobniki ciepłej wody aurostor VIH S to optymane uzupełnienie instaacji soarnych. Zapewniają one komfortowe zaopatrzenie w ciepłą wodę domów jednorodzinnych, w których woda w instaacji c.w.u. jest ogrzewana za pomocą energii słonecznej przy współpracy z urzadzeniami grzewczymi (kotły grzewcze, podgrzewacze). Pojemność zbiorników wynosi od 300 do 500 i jest optymanie dostosowana do podgrzewania wody za pomocą energii słonecznej. Zasobnik ciepłej wody VIH S poiuretanowa izoacja ciepna dwie kapiary do czujników temperatury możiwość podłączenia grzałki eektrycznej otwór rewizyjny przestawne nóżki zasobnika praca w sieciach z ciśnieniem do barów Stacja soarna Składa się z: czterostopniowej pompy obiegowej dwóch zaworów odcinających zaworu zwrotnego oraz reguatora przepływu dwóch termometrów zaworu bezpieczeństwa z nastawą 6 barów. Całość w obudowie izoacyjnej. Budowa: stojący, staowy, zasobnikowy podgrzewacz wody zasobnik oraz wężownica poweczone emaią z dodatkowym zabezpieczeniem anodą magnezową termometr

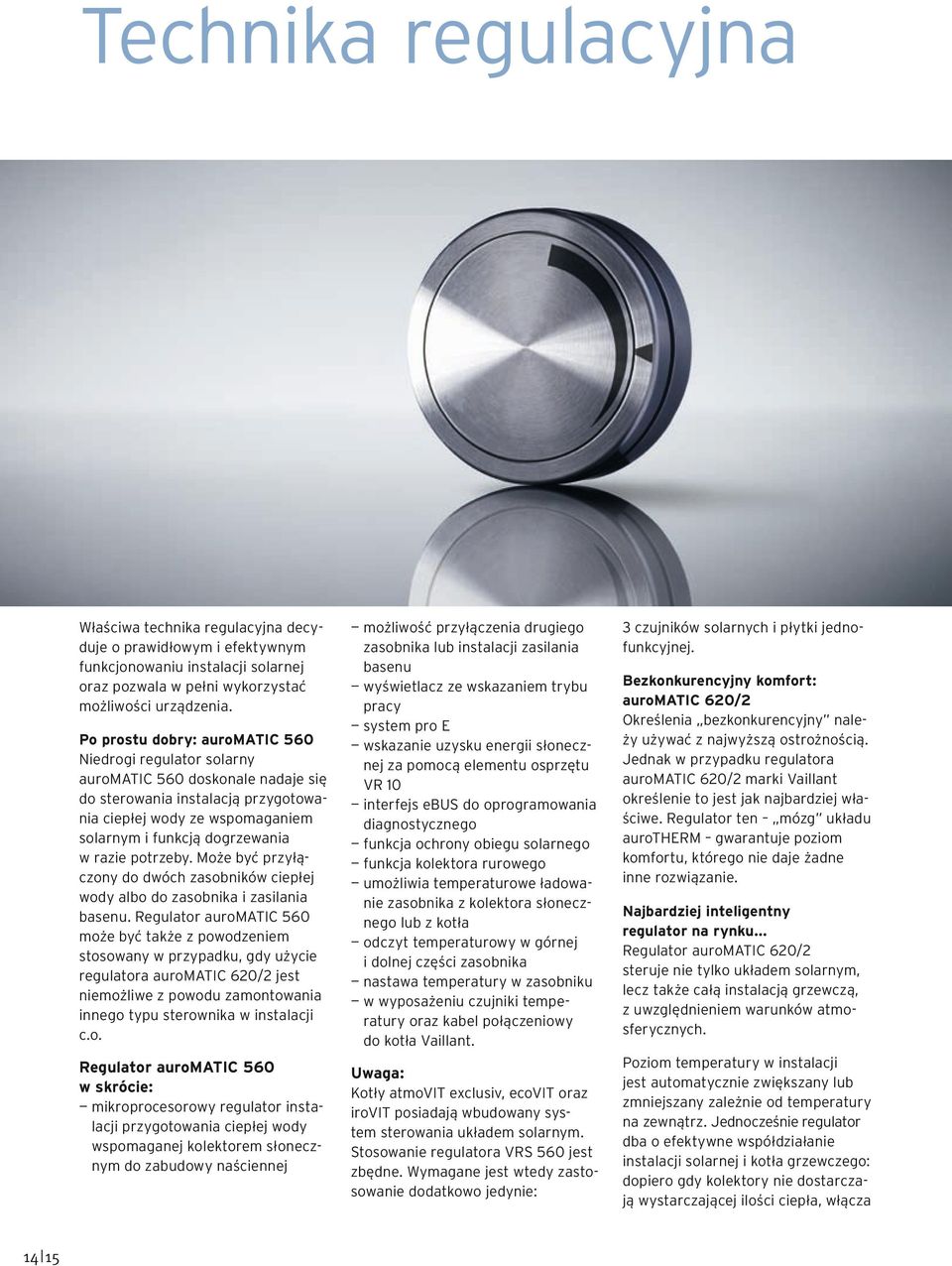

14 Technika reguacyjna Właściwa technika reguacyjna decyduje o prawidłowym i efektywnym funkcjonowaniu instaacji soarnej oraz pozwaa w pełni wykorzystać możiwości urządzenia. Po prostu dobry: auromatic 560 Niedrogi reguator soarny auromatic 560 doskonae nadaje się do sterowania instaacją przygotowania ciepłej wody ze wspomaganiem soarnym i funkcją dogrzewania w razie potrzeby. Może być przyłączony do dwóch zasobników ciepłej wody abo do zasobnika i zasiania basenu. Reguator auromatic 560 może być także z powodzeniem stosowany w przypadku, gdy użycie reguatora auromatic 620/2 jest niemożiwe z powodu zamontowania innego typu sterownika w instaacji c.o. Reguator auromatic 560 w skrócie: mikroprocesorowy reguator instaacji przygotowania ciepłej wody wspomaganej koektorem słonecznym do zabudowy naściennej możiwość przyłączenia drugiego zasobnika ub instaacji zasiania basenu wyświetacz ze wskazaniem trybu pracy system pro E wskazanie uzysku energii słonecznej za pomocą eementu osprzętu V0 interfejs ebus do oprogramowania diagnostycznego funkcja ochrony obiegu soarnego funkcja koektora rurowego umożiwia temperaturowe ładowanie zasobnika z koektora słonecznego ub z kotła odczyt temperaturowy w górnej i donej części zasobnika nastawa temperatury w zasobniku w wyposażeniu czujniki temperatury oraz kabe połączeniowy do kotła Vaiant. Uwaga: Kotły atmovit excusiv, ecovit oraz irovit posiadają wbudowany system sterowania układem soarnym. Stosowanie reguatora VRS 560 jest zbędne. Wymagane jest wtedy zastosowanie dodatkowo jedynie: 3 czujników soarnych i płytki jednofunkcyjnej. Bezkonkurencyjny komfort: auromatic 620/2 Okreśenia bezkonkurencyjny naeży używać z najwyższą ostrożnością. Jednak w przypadku reguatora auromatic 620/2 marki Vaiant okreśenie to jest jak najbardziej właściwe. Reguator ten mózg układu aurotherm gwarantuje poziom komfortu, którego nie daje żadne inne rozwiązanie. Najbardziej inteigentny reguator na rynku... Reguator auromatic 620/2 steruje nie tyko układem soarnym, ecz także całą instaacją grzewczą, z uwzgędnieniem warunków atmosferycznych. Poziom temperatury w instaacji jest automatycznie zwiększany ub zmniejszany zaeżnie od temperatury na zewnątrz. Jednocześnie reguator dba o efektywne współdziałanie instaacji soarnej i kotła grzewczego: dopiero gdy koektory nie dostarczają wystarczającej iości ciepła, włącza 14 15

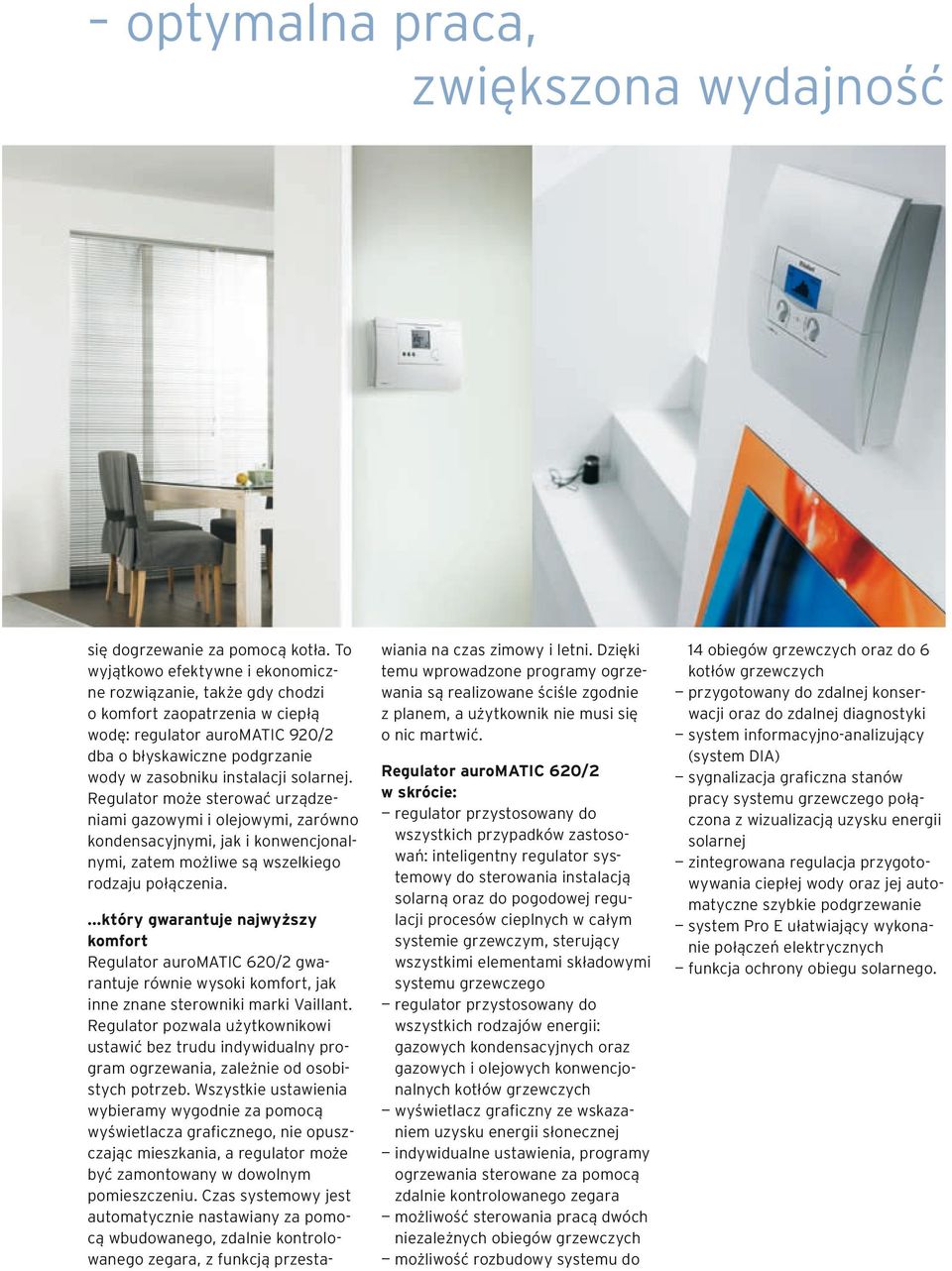

15 optymana praca, zwiększona wydajność się dogrzewanie za pomocą kotła. To wyjątkowo efektywne i ekonomiczne rozwiązanie, także gdy chodzi o komfort zaopatrzenia w ciepłą wodę: reguator auromatic 920/2 dba o błyskawiczne podgrzanie wody w zasobniku instaacji soarnej. Reguator może sterować urządzeniami gazowymi i oejowymi, zarówno kondensacyjnymi, jak i konwencjonanymi, zatem możiwe są wszekiego rodzaju połączenia....który gwarantuje najwyższy komfort Reguator auromatic 620/2 gwarantuje równie wysoki komfort, jak inne znane sterowniki marki Vaiant. Reguator pozwaa użytkownikowi ustawić bez trudu indywiduany program ogrzewania, zaeżnie od osobistych potrzeb. Wszystkie ustawienia wybieramy wygodnie za pomocą wyświetacza graficznego, nie opuszczając mieszkania, a reguator może być zamontowany w dowonym pomieszczeniu. Czas systemowy jest automatycznie nastawiany za pomocą wbudowanego, zdanie kontroowanego zegara, z funkcją przestawiania na czas zimowy i etni. Dzięki temu wprowadzone programy ogrzewania są reaizowane ściśe zgodnie z panem, a użytkownik nie musi się o nic martwić. Reguator auromatic 620/2 w skrócie: reguator przystosowany do wszystkich przypadków zastosowań: inteigentny reguator systemowy do sterowania instaacją soarną oraz do pogodowej reguacji procesów ciepnych w całym systemie grzewczym, sterujący wszystkimi eementami składowymi systemu grzewczego reguator przystosowany do wszystkich rodzajów energii: gazowych kondensacyjnych oraz gazowych i oejowych konwencjonanych kotłów grzewczych wyświetacz graficzny ze wskazaniem uzysku energii słonecznej indywiduane ustawienia, programy ogrzewania sterowane za pomocą zdanie kontroowanego zegara możiwość sterowania pracą dwóch niezaeżnych obiegów grzewczych możiwość rozbudowy systemu do 14 obiegów grzewczych oraz do 6 kotłów grzewczych przygotowany do zdanej konserwacji oraz do zdanej diagnostyki system informacyjno-anaizujący (system DIA) sygnaizacja graficzna stanów pracy systemu grzewczego połączona z wizuaizacją uzysku energii soarnej zintegrowana reguacja przygotowywania ciepłej wody oraz jej automatyczne szybkie podgrzewanie system Pro E ułatwiający wykonanie połączeń eektrycznych funkcja ochrony obiegu soarnego.

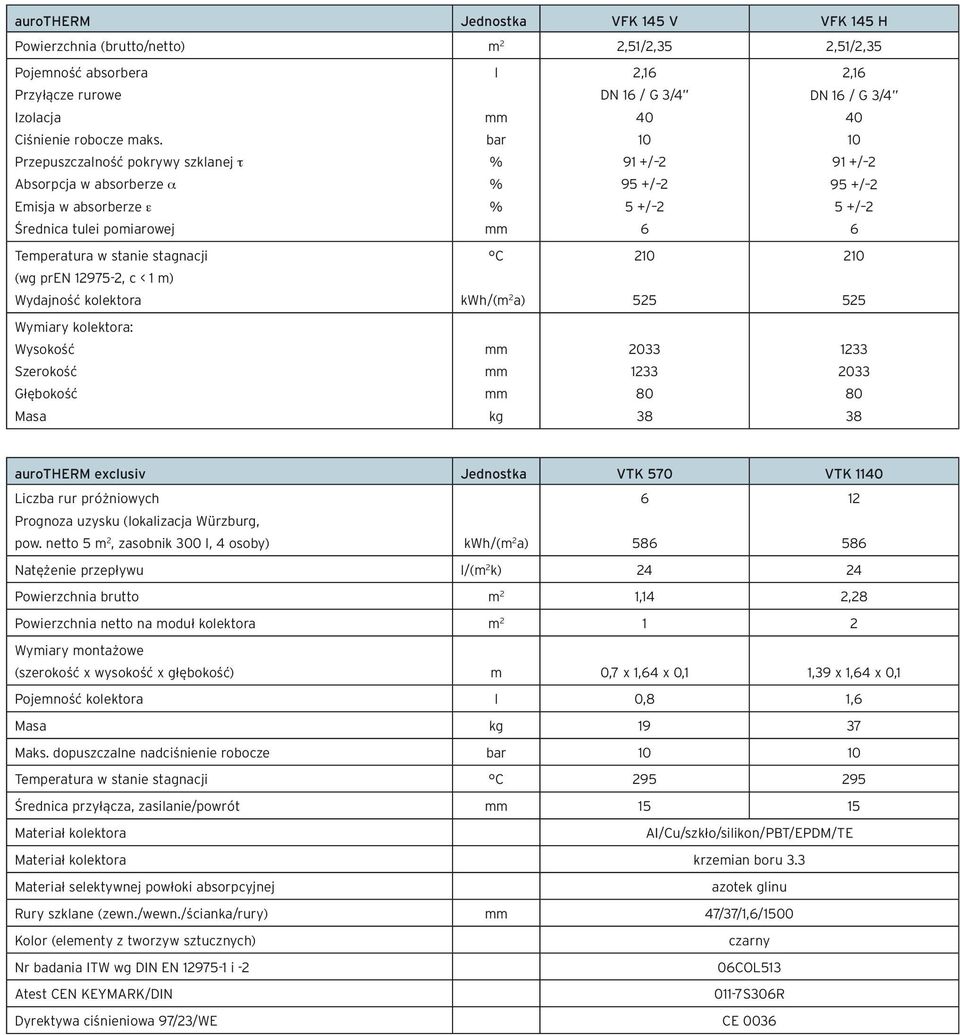

16 aurotherm Jednostka VFK 145 V VFK 145 H Powierzchnia (brutto/netto) m 2 2,51/2,35 2,51/2,35 Pojemność absorbera Przyłącze rurowe Izoacja Ciśnienie robocze maks. Przepuszczaność pokrywy szkanej τ Absorpcja w absorberze α Emisja w absorberze ε Średnica tuei pomiarowej bar % % % 2,16 DN 16 / G 3/ / / 2 5 +/ 2 6 2,16 DN 16 / G 3/ / / 2 5 +/ 2 6 Temperatura w stanie stagnacji (wg pren , c < 1 m) Wydajność koektora C kwh/(m 2 a) Wymiary koektora: Wysokość Szerokość Głębokość Masa kg aurotherm excusiv Jednostka VTK 570 VTK 1140 Liczba rur próżniowych Prognoza uzysku (okaizacja Würzburg, pow. netto 5 m 2, zasobnik 300, 4 osoby) kwh/(m 2 a) Natężenie przepływu /(m 2 k) Powierzchnia brutto m 2 1,14 2,28 Powierzchnia netto na moduł koektora m Wymiary montażowe (szerokość x wysokość x głębokość) m 0,7 x 1,64 x 0,1 1,39 x 1,64 x 0,1 Pojemność koektora 0,8 1,6 Masa kg Maks. dopuszczane nadciśnienie robocze bar Temperatura w stanie stagnacji C Średnica przyłącza, zasianie/powrót Materiał koektora AI/Cu/szkło/siikon/PBT/EPDM/TE Materiał koektora krzemian boru 3.3 Materiał seektywnej powłoki absorpcyjnej azotek ginu Rury szkane (zewn./wewn./ścianka/rury) 47/37/1,6/1500 Koor (eementy z tworzyw sztucznych) czarny Nr badania ITW wg DIN EN i -2 06COL513 Atest CEN KEYMARK/DIN 011-7S306R Dyrektywa ciśnieniowa 97/23/WE CE 0036

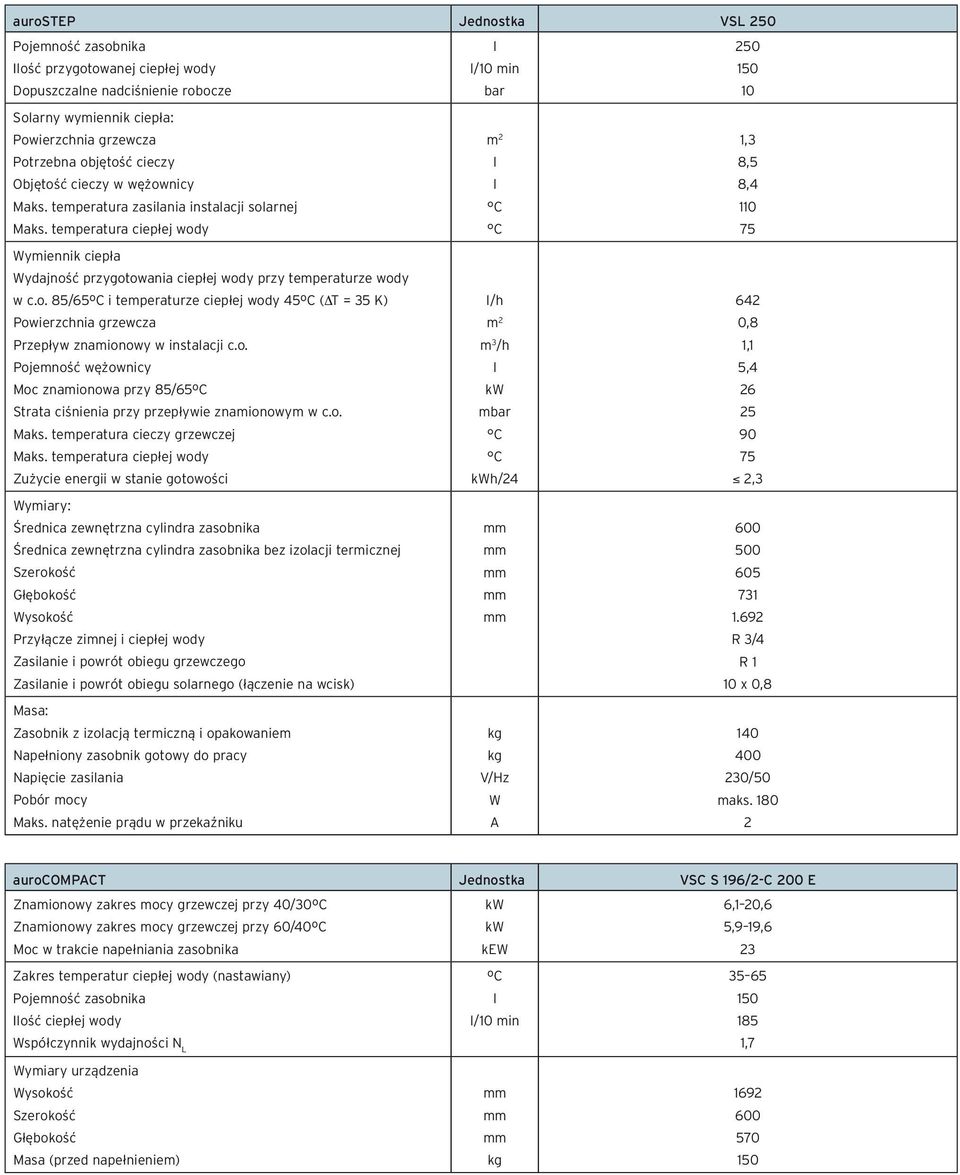

17 aurostep Jednostka VSL 250 Pojemność zasobnika Iość przygotowanej ciepłej wody Dopuszczane nadciśnienie robocze Soarny wymiennik ciepła: Powierzchnia grzewcza Potrzebna objętość cieczy Objętość cieczy w wężownicy Maks. temperatura zasiania instaacji soarnej Maks. temperatura ciepłej wody Wymiennik ciepła Wydajność przygotowania ciepłej wody przy temperaturze wody w c.o. 85/65ºC i temperaturze ciepłej wody 45ºC (ΔT = 35 K) Powierzchnia grzewcza Przepływ znamionowy w instaacji c.o. Pojemność wężownicy Moc znamionowa przy 85/65ºC Strata ciśnienia przy przepływie znamionowym w c.o. Maks. temperatura cieczy grzewczej Maks. temperatura ciepłej wody Zużycie energii w stanie gotowości Wymiary: Średnica zewnętrzna cyindra zasobnika Średnica zewnętrzna cyindra zasobnika bez izoacji termicznej Szerokość Głębokość Wysokość Przyłącze zimnej i ciepłej wody Zasianie i powrót obiegu grzewczego Zasianie i powrót obiegu soarnego (łączenie na wcisk) Masa: Zasobnik z izoacją termiczną i opakowaniem Napełniony zasobnik gotowy do pracy Napięcie zasiania Pobór mocy Maks. natężenie prądu w przekaźniku 250 / min 150 bar m 2 C C /h m 2 m 3 /h kw mbar C C kwh/24 kg kg V/Hz W A 1,3 8,5 8, ,8 1,1 5, , R 3/4 x 0, /50 maks aurocompact Jednostka VSC S 196/2-C 200 E Znamionowy zakres mocy grzewczej przy 40/30ºC Znamionowy zakres mocy grzewczej przy 60/40ºC Moc w trakcie napełniania zasobnika kw kw kew 6,1 20,6 5,9 19,6 23 Zakres temperatur ciepłej wody (nastawiany) Pojemność zasobnika Iość ciepłej wody Współczynnik wydajności N L ºC / min ,7 Wymiary urządzenia Wysokość Szerokość Głębokość Masa (przed napełnieniem) kg

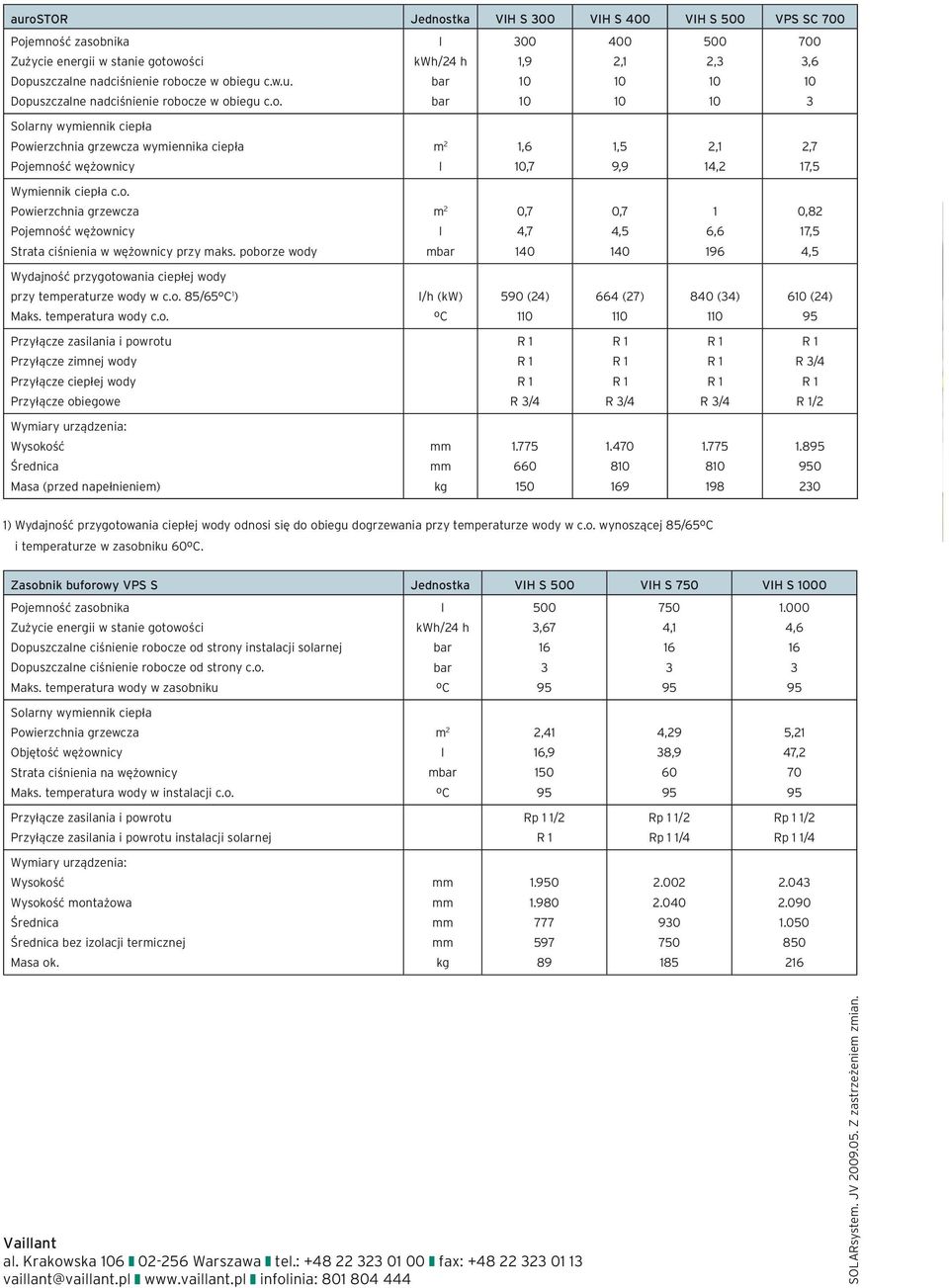

18 aurostor Jednostka VIH S 300 VIH S 400 VIH S 500 VPS SC 700 Pojemność zasobnika Zużycie energii w stanie gotowości Dopuszczane nadciśnienie robocze w obiegu c.w.u. Dopuszczane nadciśnienie robocze w obiegu c.o. kwh/24 h bar bar 300 1, , , ,6 3 Soarny wymiennik ciepła Powierzchnia grzewcza wymiennika ciepła Pojemność wężownicy m 2 1,6,7 1,5 9,9 2,1 14,2 2,7 17,5 Wymiennik ciepła c.o. Powierzchnia grzewcza Pojemność wężownicy Strata ciśnienia w wężownicy przy maks. poborze wody m 2 mbar 0,7 4, ,7 4, , ,82 17,5 4,5 Wydajność przygotowania ciepłej wody przy temperaturze wody w c.o. 85/65 C 1 ) Maks. temperatura wody c.o. /h (kw) ºC 590 (24) (27) (34) 1 6 (24) 95 Przyłącze zasiania i powrotu Przyłącze zimnej wody Przyłącze ciepłej wody Przyłącze obiegowe R 3/4 R 3/4 R 3/4 R 3/4 /2 Wymiary urządzenia: Wysokość Średnica Masa (przed napełnieniem) kg ) Wydajność przygotowania ciepłej wody odnosi się do obiegu dogrzewania przy temperaturze wody w c.o. wynoszącej 85/65ºC i temperaturze w zasobniku 60ºC. Zasobnik buforowy VPS S Jednostka VIH S 500 VIH S 750 VIH S 00 Pojemność zasobnika Zużycie energii w stanie gotowości Dopuszczane ciśnienie robocze od strony instaacji soarnej Dopuszczane ciśnienie robocze od strony c.o. Maks. temperatura wody w zasobniku kwh/24 h bar bar ºC 500 3, , , Soarny wymiennik ciepła Powierzchnia grzewcza Objętość wężownicy Strata ciśnienia na wężownicy Maks. temperatura wody w instaacji c.o. m 2 mbar ºC 2,41 16, ,29 38, ,21 47, Przyłącze zasiania i powrotu Przyłącze zasiania i powrotu instaacji soarnej Rp 1 1/2 Rp 1 1/2 Rp 1 1/4 Rp 1 1/2 Rp 1 1/4 Wymiary urządzenia: Wysokość Wysokość montażowa Średnica Średnica bez izoacji termicznej Masa ok. kg Vaiant a. Krakowska Warszawa te.: fax: vaiant@vaiant.p infoinia: SOLARsystem. JV Z zastrzeżeniem zmian.
