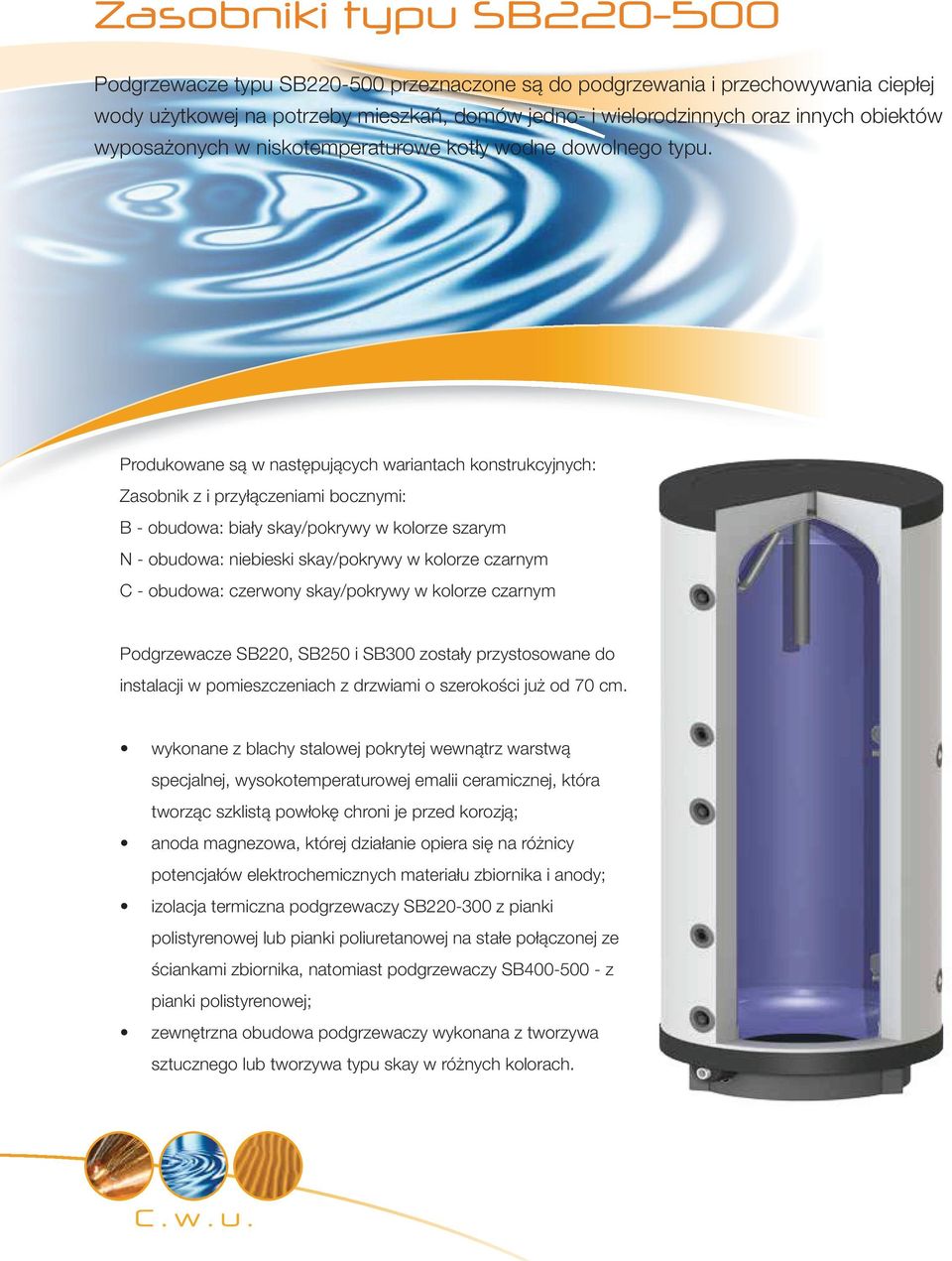

1 Zasobniki typu SB Podgrzewacze typu SB przeznaczone są do podgrzewania i przechowywania ciepłej wody użytkowej na potrzeby mieszkań, domów jedno- i wielorodzinnych oraz innych obiektów wyposażonych w niskotemperaturowe kotły wodne dowolnego typu. Produkowane są w następujących wariantach konstrukcyjnych: Zasobnik z i przyłączeniami bocznymi: B - obudowa: biały skay/pokrywy w kolorze szarym N - obudowa: niebieski skay/pokrywy w kolorze czarnym C - obudowa: czerwony skay/pokrywy w kolorze czarnym Podgrzewacze SB220, SB250 i SB300 zostały przystosowane do instalacji w pomieszczeniach z drzwiami o szerokości już od 70 cm. wykonane z blachy stalowej pokrytej wewnątrz warstwą specjalnej, wysokotemperaturowej emalii ceramicznej, która tworząc szklistą powłokę chroni je przed korozją; anoda magnezowa, której działanie opiera się na różnicy potencjałów elektrochemicznych materiału zbiornika i anody; izolacja termiczna podgrzewaczy SB z pianki polistyrenowej lub pianki poliuretanowej na stałe połączonej ze ściankami zbiornika, natomiast podgrzewaczy SB z pianki polistyrenowej; zewnętrzna obudowa podgrzewaczy wykonana z tworzywa sztucznego lub tworzywa typu skay w różnych kolorach. C.w.u.

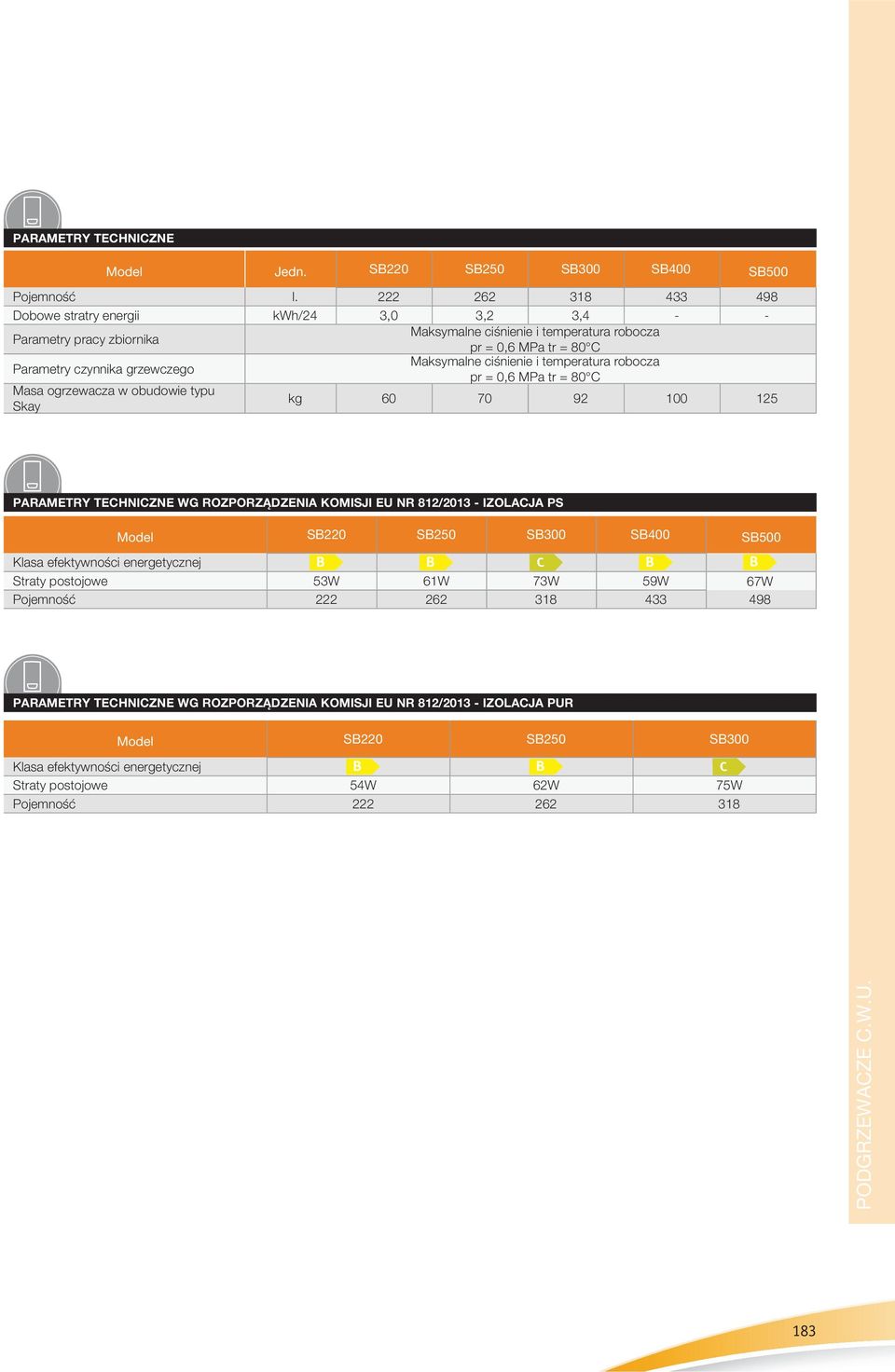

2 PARAMETRY TECHNICZNE Model Jedn. SB220 SB250 SB300 SB400 SB500 Pojemność l Dobowe stratry energii kwh/24 3,0 3,2 3,4 - - Parametry pracy zbiornika Maksymalne ciśnienie i temperatura robocza pr = 0,6 MPa tr = 80 C Parametry czynnika grzewczego Maksymalne ciśnienie i temperatura robocza pr = 0,6 MPa tr = 80 C Masa ogrzewacza w obudowie typu Skay kg PARAMETRY TECHNICZNE WG ROZPORZĄDZENIA KOMISJI EU NR 812/ IZOLACJA PS Model SB220 SB250 SB300 SB400 SB500 Klasa efektywności energetycznej B B B B Straty postojowe 53W 61W 73W 59W 67W Pojemność PARAMETRY TECHNICZNE WG ROZPORZĄDZENIA KOMISJI EU NR 812/ IZOLACJA PUR Model SB220 SB250 SB300 Klasa efektywności energetycznej B B Straty postojowe 54W 62W 75W Pojemność PODGRZEWACZE C.W.U. 183

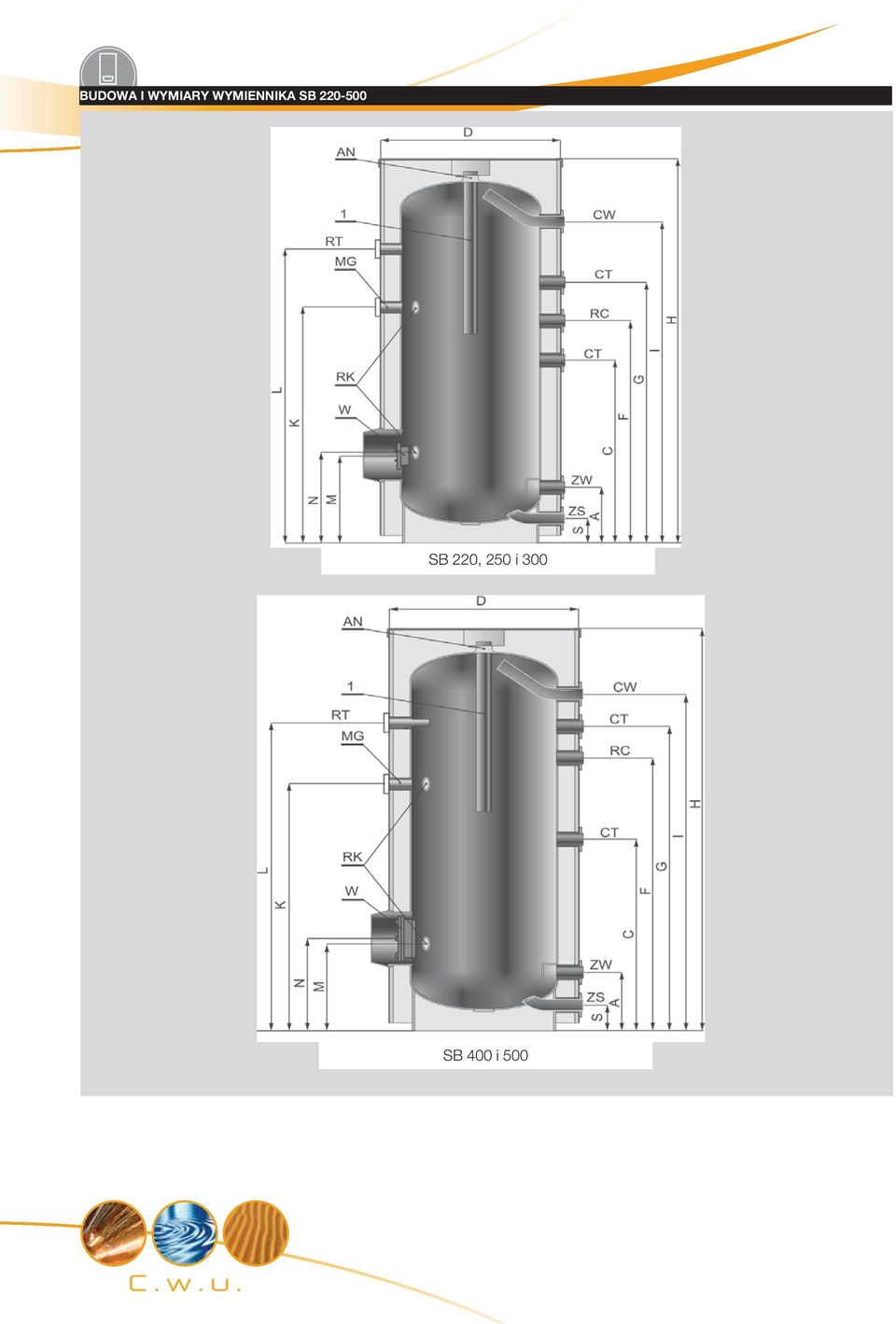

3 BUDOWA I WYMIARY WYMIENNIKA SB SB 220, 250 i 300 SB220, SB250 i SB0300 SB 400 i 500 C. w. u.

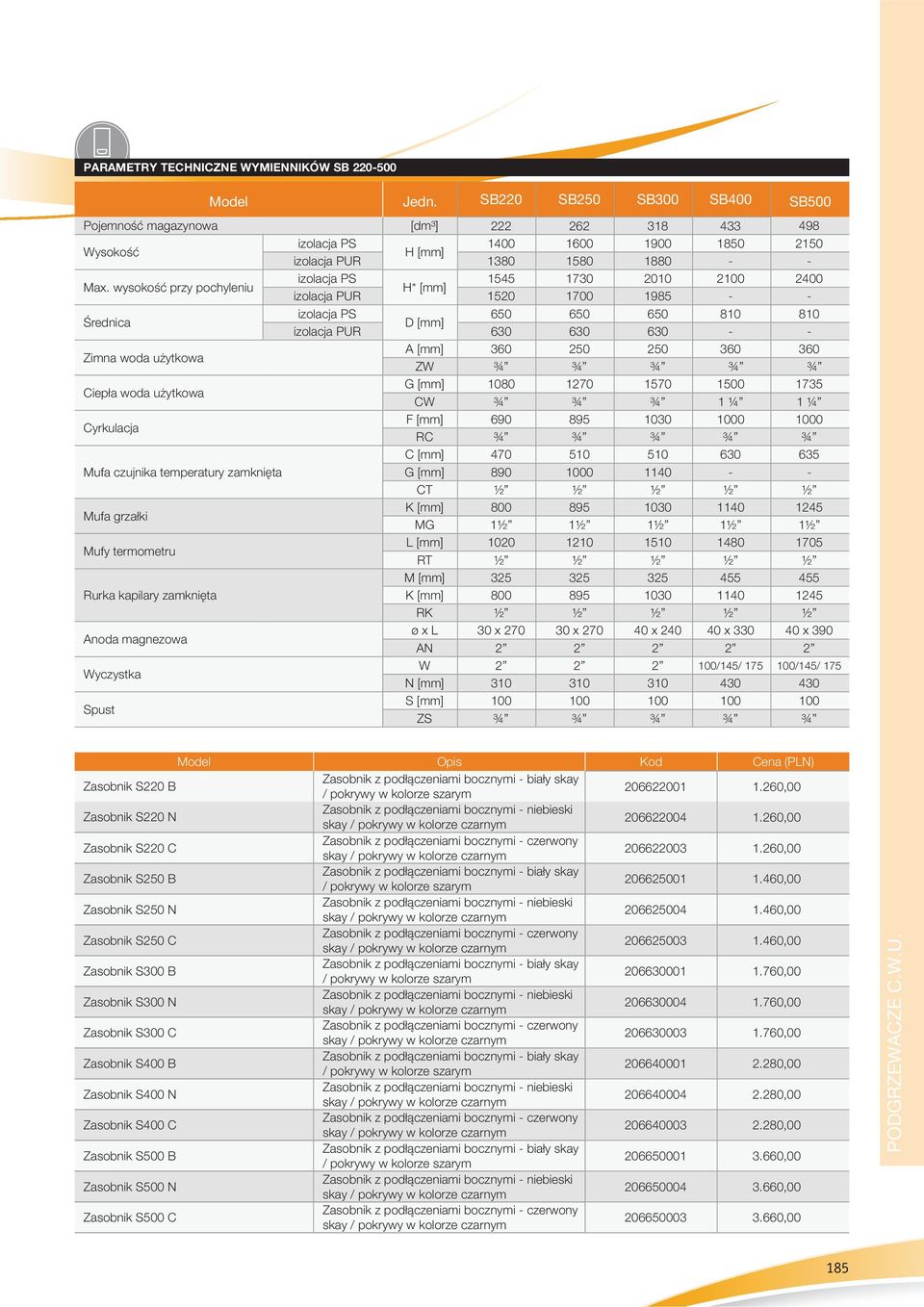

4 PARAMETRY TECHNICZNE WYMIENNIKÓW SB Model Jedn. SB220 SB250 SB300 SB400 SB500 Pojemność magazynowa [dm³] Wysokość izolacja PS H [mm] izolacja PUR Max. wysokość przy pochyleniu izolacja PS H* [mm] izolacja PUR Średnica izolacja PS D [mm] izolacja PUR Zimna woda użytkowa A [mm] ZW ¾ ¾ ¾ ¾ ¾ Ciepła woda użytkowa G [mm] CW ¾ ¾ ¾ 1 ¼ 1 ¼ Cyrkulacja F [mm] RC ¾ ¾ ¾ ¾ ¾ C [mm] Mufa czujnika temperatury zamknięta G [mm] CT ½ ½ ½ ½ ½ Mufa grzałki K [mm] MG 1½ 1½ 1½ 1½ 1½ Mufy termometru L [mm] RT ½ ½ ½ ½ ½ M [mm] Rurka kapilary zamknięta K [mm] RK ½ ½ ½ ½ ½ Anoda magnezowa ø x L 30 x x x x x 390 AN Wyczystka W /145/ /145/ 175 N [mm] Spust S [mm] ZS ¾ ¾ ¾ ¾ ¾ Model Opis Kod Cena (PLN) Zasobnik S220 B Zasobnik z podłączeniami bocznymi - biały skay / pokrywy w kolorze szarym ,00 Zasobnik S220 N ,00 Zasobnik S220 C Zasobnik z podłączeniami bocznymi - czerwony ,00 Zasobnik S250 B Zasobnik z podłączeniami bocznymi - biały skay / pokrywy w kolorze szarym ,00 Zasobnik S250 N ,00 Zasobnik S250 C Zasobnik z podłączeniami bocznymi - czerwony ,00 Zasobnik S300 B Zasobnik z podłączeniami bocznymi - biały skay / pokrywy w kolorze szarym ,00 Zasobnik S300 N ,00 Zasobnik S300 C Zasobnik z podłączeniami bocznymi - czerwony ,00 Zasobnik S400 B Zasobnik z podłączeniami bocznymi - biały skay / pokrywy w kolorze szarym ,00 Zasobnik S400 N ,00 Zasobnik S400 C Zasobnik z podłączeniami bocznymi - czerwony ,00 Zasobnik S500 B Zasobnik z podłączeniami bocznymi - biały skay / pokrywy w kolorze szarym ,00 Zasobnik S500 N ,00 Zasobnik S500 C Zasobnik z podłączeniami bocznymi - czerwony ,00 PODGRZEWACZE C.W.U. 185

5 Zasobnik typu SB750 Podgrzewacz typu SB750 przeznaczony jest do podgrzewania i przechowywania ciepłej wody użytkowej na potrzeby mieszkań, domów jedno- i wielorodzinnych oraz innych obiektów, np. do współpracy z niskotemperaturowymi kotłami wodnymi dowolnego typu lub z innymi źródłami zasilania np. kolektorami słonecznymi. Temperatura czynnika grzewczego nie powinna przekraczać 100 C. Produkowane są w następujących wariantach konstrukcyjnych: (zasobnik z przyłączeniami bocznymi) B - obudowa: biały skay/pokrywy w kolorze szarym N - obudowa: niebieski skay/pokrywy w kolorze czarnym C - obudowa: czerwony skay/pokrywy w kolorze czarnym. Po zamontowaniu grzałki elektrycznej można podgrzać wodę w podgrzewaczu bez korzystania z innego źródła ciepła. wykonane z blachy stalowej pokrytej wewnątrz warstwą specjalnej emalii ceramicznej, która wraz z anodą magnezową stanowi jego zabezpieczenie antykorozyjne; izolacja termiczna podgrzewacza tworzy warstwa pianki poliuretanowej o grubości 100 mm przylegającej do zbiornika i o grubości 10 mm, zgrzanej z tworzywem typu skay w różnych kolorach, stanowiącym zewnętrzną warstwę ochronną. C. w. u.

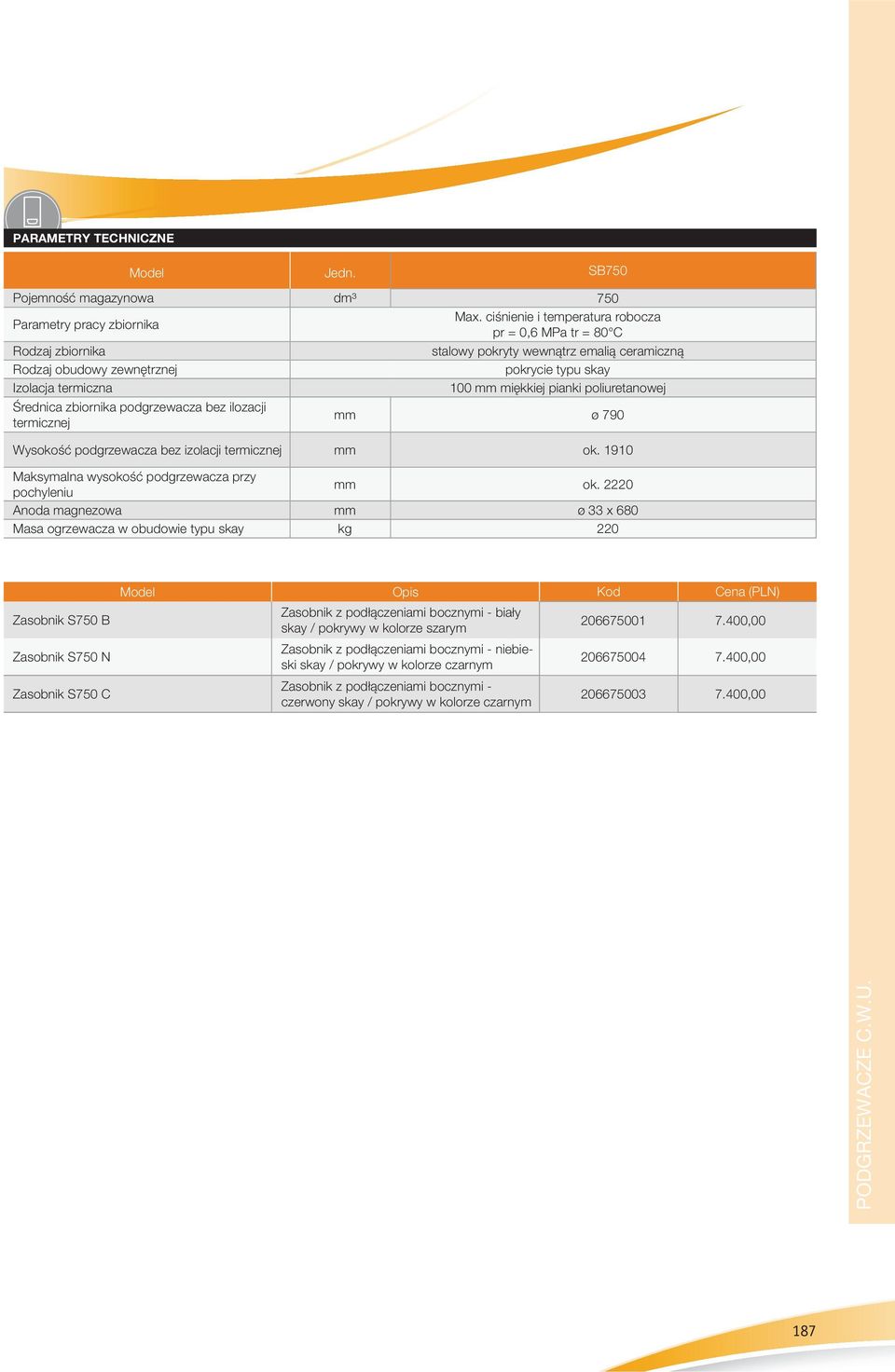

6 PARAMETRY TECHNICZNE Model Jedn. SB750 Pojemność magazynowa dm³ 750 Parametry pracy zbiornika Max. ciśnienie i temperatura robocza pr = 0,6 MPa tr = 80 C Rodzaj zbiornika stalowy pokryty wewnątrz emalią ceramiczną Rodzaj obudowy zewnętrznej pokrycie typu skay Izolacja termiczna 100 mm miękkiej pianki poliuretanowej Średnica zbiornika podgrzewacza bez ilozacji termicznej mm ø 790 Wysokość podgrzewacza bez izolacji termicznej mm ok Maksymalna wysokość podgrzewacza przy pochyleniu mm ok Anoda magnezowa mm ø 33 x 680 Masa ogrzewacza w obudowie typu skay kg 220 Model Opis Kod Cena (PLN) Zasobnik S750 B Zasobnik S750 N Zasobnik S750 C Zasobnik z podłączeniami bocznymi - biały skay / pokrywy w kolorze szarym Zasobnik z podłączeniami bocznymi - czerwony , , ,00 PODGRZEWACZE C.W.U. 187

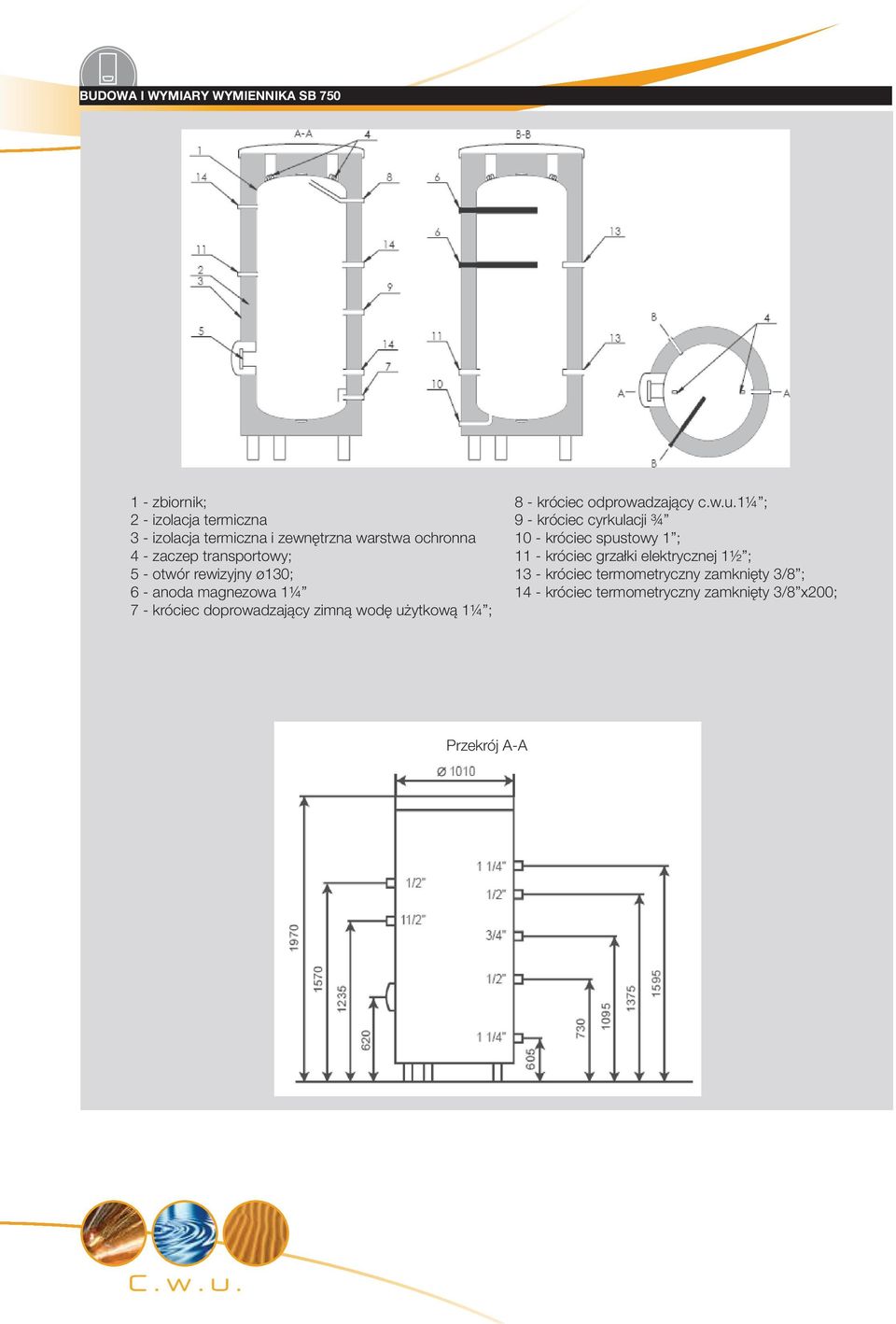

7 BUDOWA I WYMIARY WYMIENNIKA SB zbiornik; Budowa zasobnika SB izolacja termiczna 3 - izolacja termiczna i zewnętrzna warstwa ochronna 4 - zaczep transportowy; 5 - otwór rewizyjny ø130; 6 - anoda magnezowa 1¼ 7 - króciec doprowadzający zimną wodę użytkową 1¼ ; 8 - króciec odprowadzający c.w.u.1¼ ; 9 - króciec cyrkulacji ¾ 10 - króciec spustowy 1 ; 11 - króciec grzałki elektrycznej 1½ ; 13 - króciec termometryczny zamknięty 3/8 ; 14 - króciec termometryczny zamknięty 3/8 x200; Przekrój A-A Przekrój A-A C. w. u.

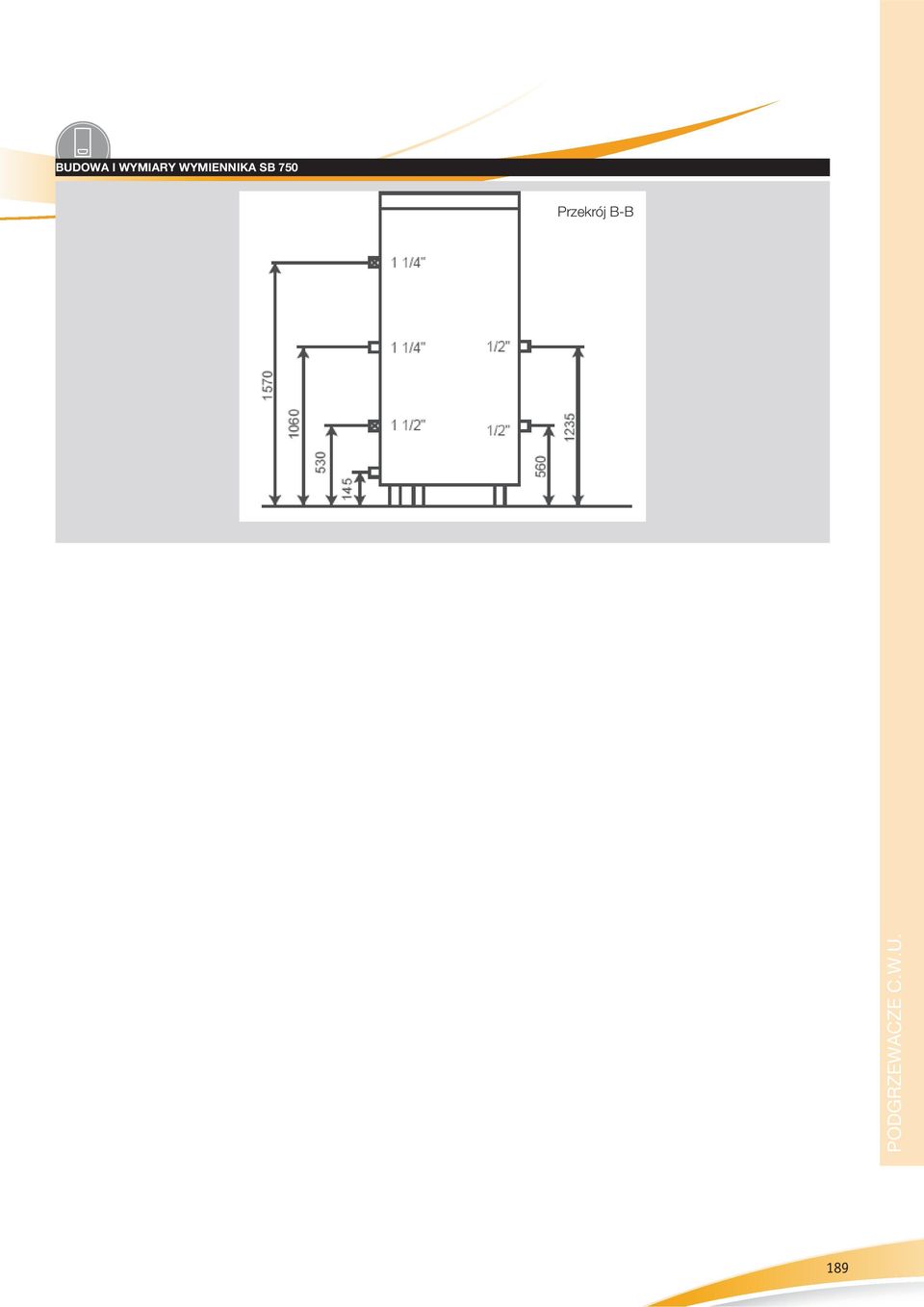

8 BUDOWA I WYMIARY WYMIENNIKA SB 750 Przekrój B-B PODGRZEWACZE C.W.U. 189

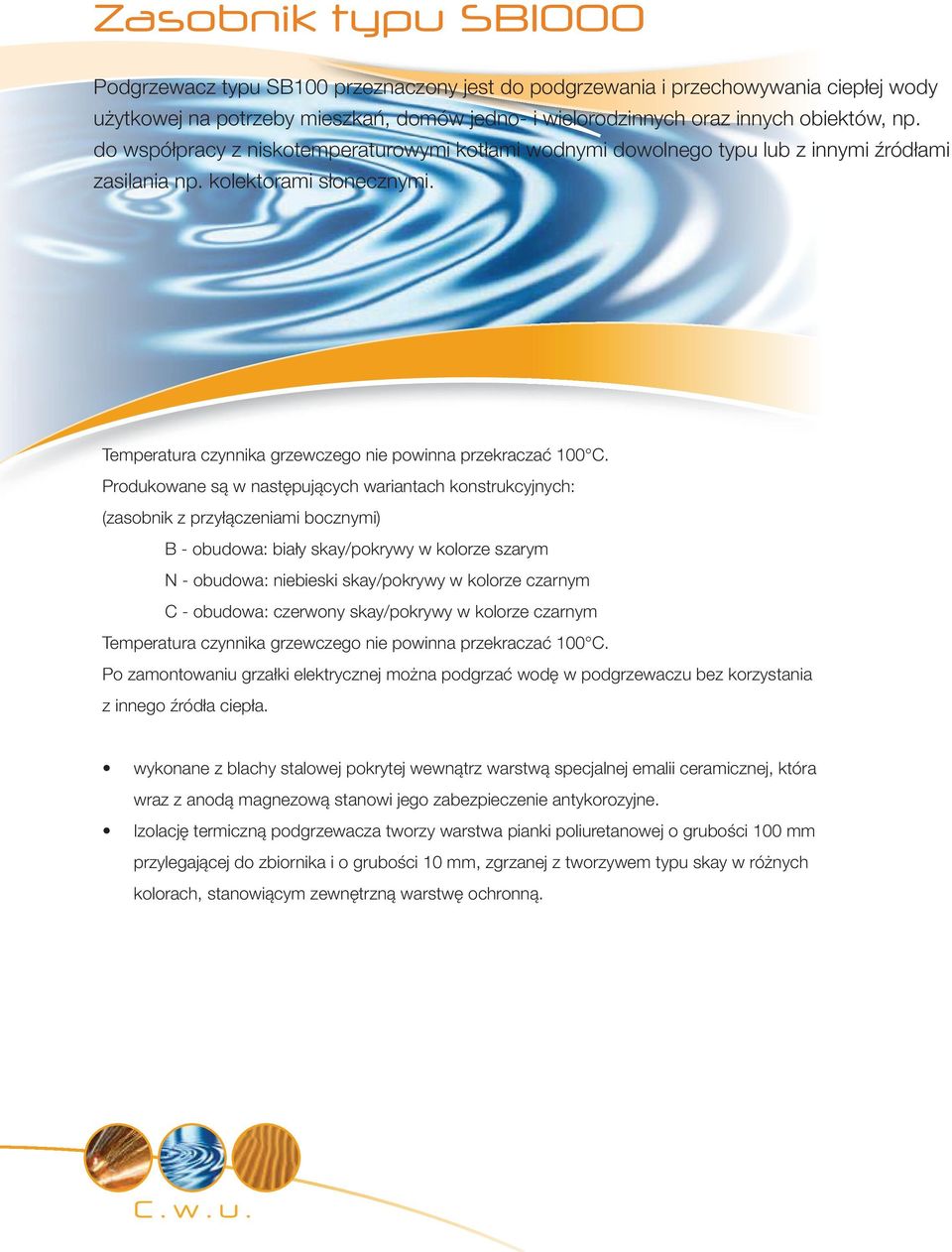

9 Zasobnik typu SB1000 Podgrzewacz typu SB100 przeznaczony jest do podgrzewania i przechowywania ciepłej wody użytkowej na potrzeby mieszkań, domów jedno- i wielorodzinnych oraz innych obiektów, np. do współpracy z niskotemperaturowymi kotłami wodnymi dowolnego typu lub z innymi źródłami zasilania np. kolektorami słonecznymi. Temperatura czynnika grzewczego nie powinna przekraczać 100 C. Produkowane są w następujących wariantach konstrukcyjnych: (zasobnik z przyłączeniami bocznymi) B - obudowa: biały skay/pokrywy w kolorze szarym N - obudowa: niebieski skay/pokrywy w kolorze czarnym C - obudowa: czerwony skay/pokrywy w kolorze czarnym Temperatura czynnika grzewczego nie powinna przekraczać 100 C. Po zamontowaniu grzałki elektrycznej można podgrzać wodę w podgrzewaczu bez korzystania z innego źródła ciepła. wykonane z blachy stalowej pokrytej wewnątrz warstwą specjalnej emalii ceramicznej, która wraz z anodą magnezową stanowi jego zabezpieczenie antykorozyjne. Izolację termiczną podgrzewacza tworzy warstwa pianki poliuretanowej o grubości 100 mm przylegającej do zbiornika i o grubości 10 mm, zgrzanej z tworzywem typu skay w różnych kolorach, stanowiącym zewnętrzną warstwę ochronną. C. w. u.

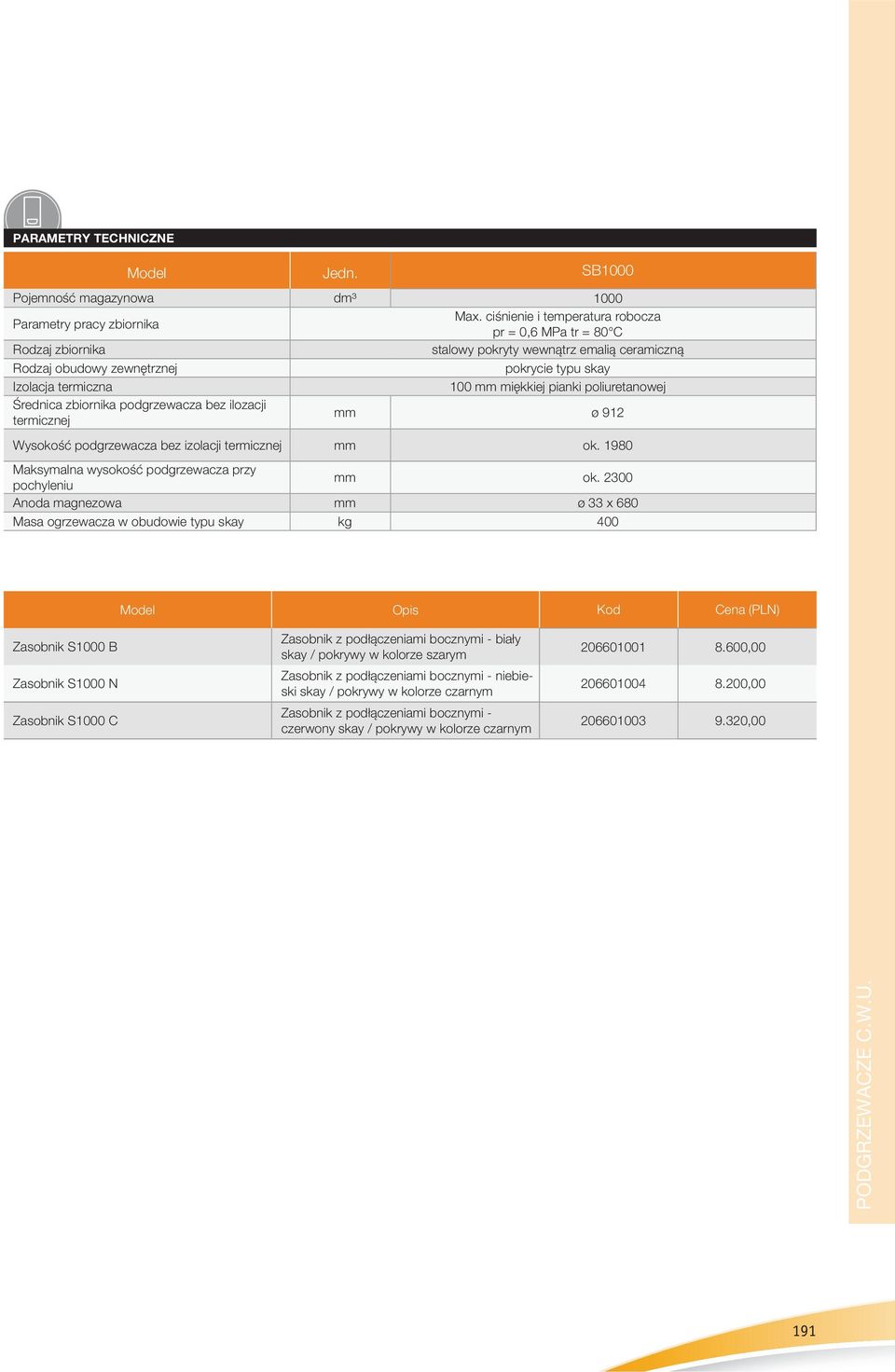

10 PARAMETRY TECHNICZNE Model Jedn. SB1000 Pojemność magazynowa dm³ 1000 Parametry pracy zbiornika Max. ciśnienie i temperatura robocza pr = 0,6 MPa tr = 80 C Rodzaj zbiornika stalowy pokryty wewnątrz emalią ceramiczną Rodzaj obudowy zewnętrznej pokrycie typu skay Izolacja termiczna 100 mm miękkiej pianki poliuretanowej Średnica zbiornika podgrzewacza bez ilozacji termicznej mm ø 912 Wysokość podgrzewacza bez izolacji termicznej mm ok Maksymalna wysokość podgrzewacza przy pochyleniu mm ok Anoda magnezowa mm ø 33 x 680 Masa ogrzewacza w obudowie typu skay kg 400 Model Opis Kod Cena (PLN) Zasobnik S1000 B Zasobnik S1000 N Zasobnik S1000 C Zasobnik z podłączeniami bocznymi - biały skay / pokrywy w kolorze szarym Zasobnik z podłączeniami bocznymi - czerwony , , ,00 PODGRZEWACZE C.W.U. 191

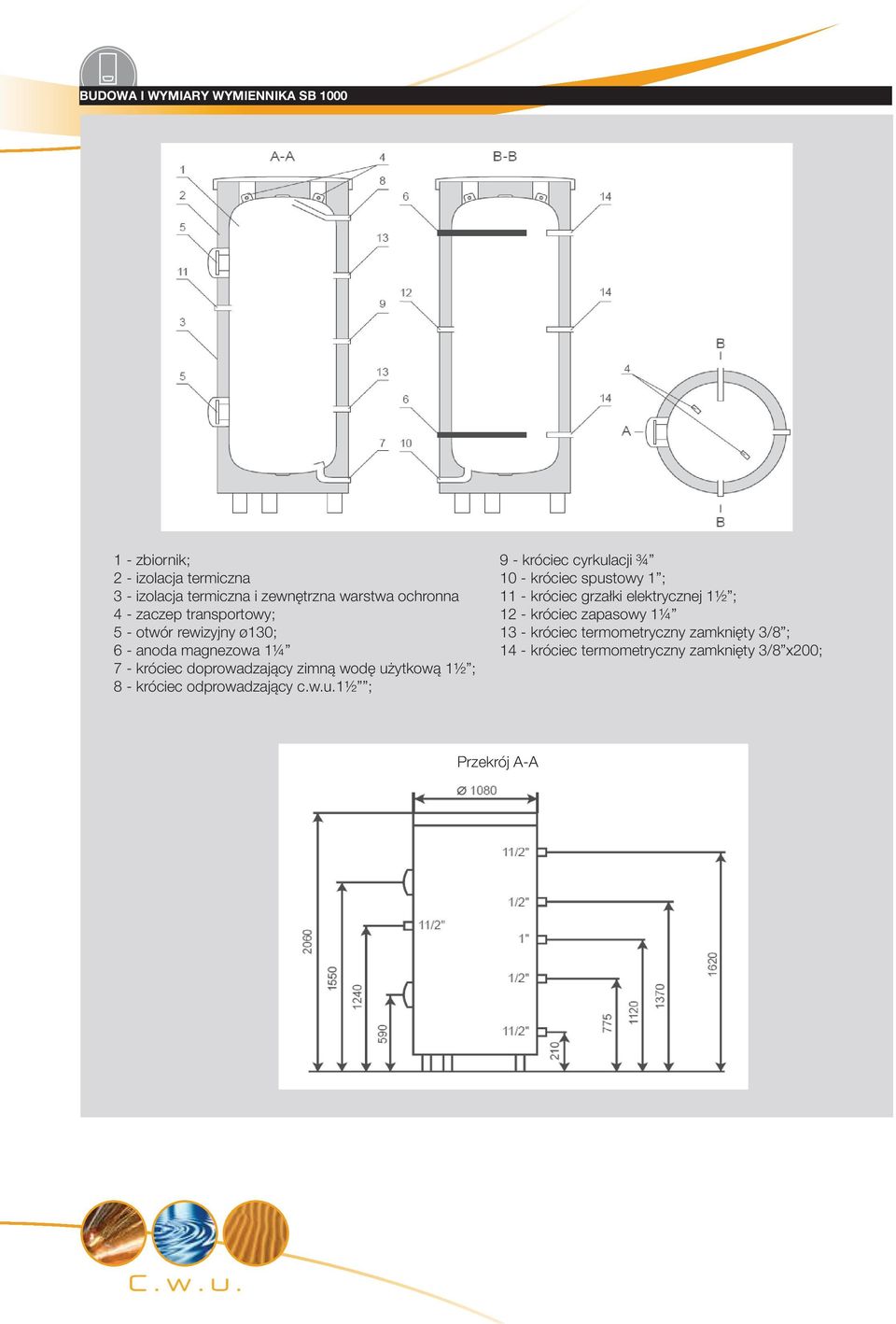

11 BUDOWA I WYMIARY WYMIENNIKA SB zbiornik; 2 - izolacja termiczna 3 - izolacja termiczna i zewnętrzna warstwa ochronna 4 - zaczep transportowy; 5 - otwór rewizyjny ø130; 6 - anoda magnezowa 1¼ 7 - króciec doprowadzający zimną wodę użytkową 1½ ; 8 - króciec odprowadzający c.w.u.1½ ; 9 - króciec cyrkulacji ¾ 10 - króciec spustowy 1 ; 11 - króciec grzałki elektrycznej 1½ ; 12 - króciec zapasowy 1¼ 13 - króciec termometryczny zamknięty 3/8 ; 14 - króciec termometryczny zamknięty 3/8 x200; Przekrój A-A A-A C. w. u.

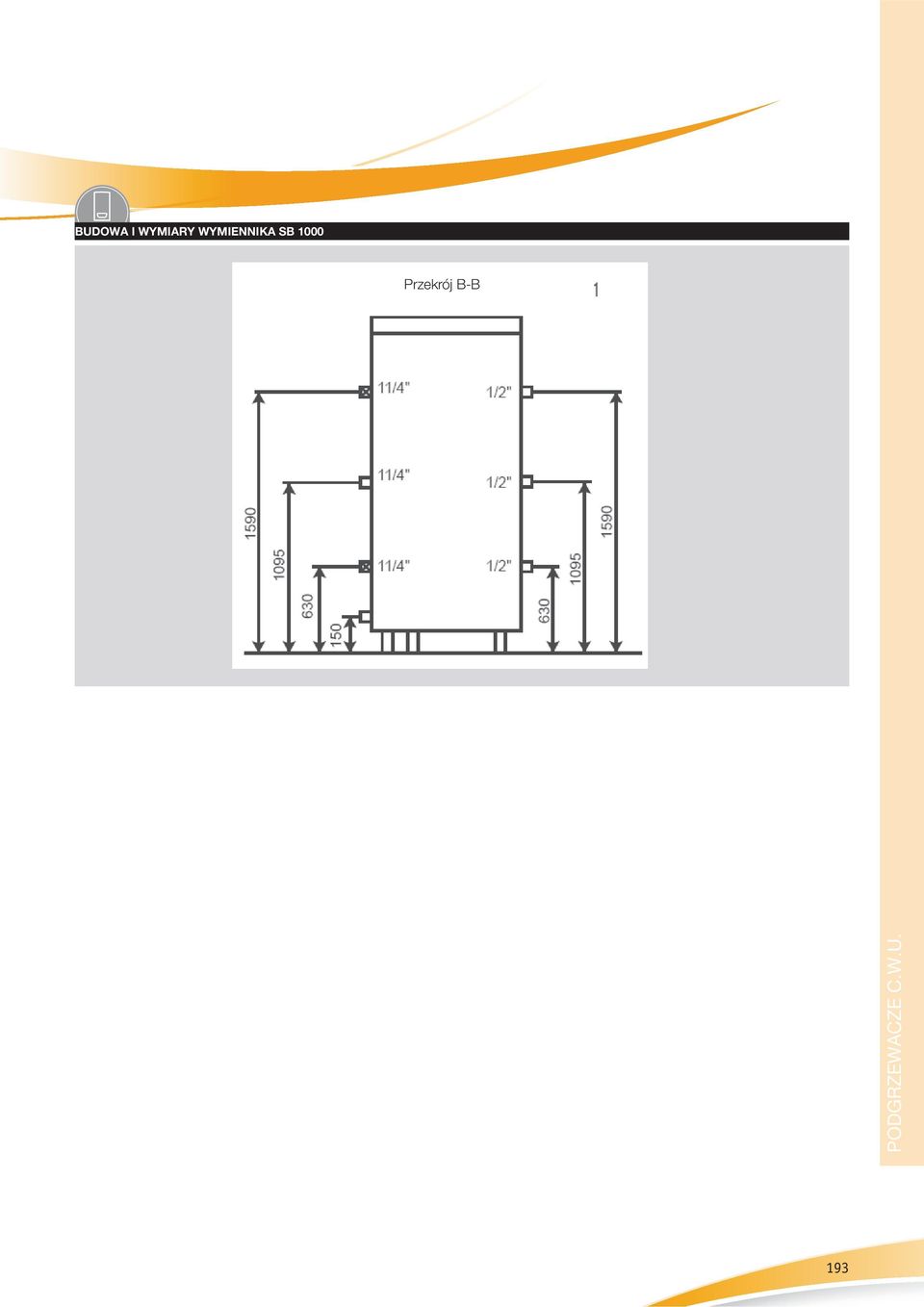

12 BUDOWA I WYMIARY WYMIENNIKA SB 1000 Przekrój B-B Wymiary zasobnika SB 1000 PODGRZEWACZE C.W.U. 193
