1 SBP E c.o., stojący, ciśnieniowy, wykonany ze stali, do wspołpracy z pompą ciepła. Służy do hydraulicznego rozdzielenia instalacji źrodła ciepła od instalacji centralnego ogrzewania oraz zapewnia bezawaryjną pracę systemu grzewczego z pompą ciepła. Wyposażenie standardowe obejmuje: izolację cieplną wykonaną z twardej pianki poliuretanowej o grubości 90 mm, płaszcz zewnętrzny w kolorze białym, pokrywę gorną oraz pokrywę dolną w kolorze bazaltowo-szarym. SBP 700 E Możliwość podłączenia dodatkowego źrodła ciepła w układzie bezpośrednim poprzez dodatkowe kroćce przyłączeniowe R 1 1/4. W celu zapewnienia bezpiecznego i bezproblemowego transportu przez wąskie drzwi oraz korytarze możliwe jest zdjęcie bocznych segmentow izolacji z pianki poliuretanowej - szerokość zasobnika 770 mm. Przystosowany do systemów chłodzenia aktywnego i pasywnego poprzez kompletną izolacje termiczną zbiornik izolowany także w obszarze dennicy. SBP 700 E SOL Dodatkowo posiada w dolnej części wbudowany gładkorurowy wymiennik ciepła (wężownicę) dla podłączenia dodatkowego źrodła ciepła np. kolektorów słonecznych, kominka z płaszczem wodnym, itp. Przystosowany do systemów chłodzenia aktywnego i pasywnego poprzez kompletną izolację termiczną zbiornik izolowany także w obszarze dennicy. SBP 200 E Klasa i jakość potwierdzona: Dane techniczne SBP 200 E SBP 400 E SBP 700 E SBP 700 E SOL Dane hydrauliczne Pojemność znamionowa l Pojemność wężownicy l 12,2 Powierzchnia wężownicy m 2 2 Spadek ciśnienia w wężownicy przy przepływie 1,0 m³/h hpa 28 Ograniczenia / limity Max. strumień przepływu przy ładowaniu i rozładowywaniu m 3 /h 1,6 3,1 5,5 5,5 Max. dopuszczalne ciśnienie MPa 0,3 0,3 0,3 0,3 Ciśnienie próby hydraulicznej MPa 0,45 0,45 0,45 0,45 Max. dopuszczalna temperatura C Max. zalecana powierzchnia apertury kolektora m 2 14 Dane zużycia energii Zużycie energii w trybie gotowości/24 h przy 65 C kwh 1,5 2 2,2 2,2 Wymiary Wysokość mm Średnica mm Wysokość pochylonego zbiornika mm Waga Ciężar zbiornika napełnionego kg Ciężar zbiornika pustego kg

2 Osprzęt c D Zasilanie pompy ciepła Powrót pompy ciepła Odpowietrznik Gwint wewnętrzny Zasilanie instalacji grzewczej Powrót instalacji grzewczej Czujnik powrotu pompy ciepła Grzałka elektryczna Gwint wewnętrzny SBP 200 E G ¾ G ½ G 1 ½

3 c D Zasilanie pompy ciepła Powrót pompy ciepła Odpowietrznik Zasilanie instalacji grzewczej Powrót instalacji grzewczej Czujnik powrotu pompy ciepła Grzałka elektryczna Gwint wewnętrzny Gwint wewnętrzny SBP 400 E G ¾ G ½ G 1 ½

4 a Osprzęt h h23 d25 d d26 h28 d D SBP 700 E SBP 700 E SOL a23 Urządzenie Szerokość bez bocznych segmentów izolacyjnych mm Zasilanie pompy ciepła Powrót pompy ciepła d35 Zasilanie dodatkowego źródła ciepła Gwint wewnętrzny G 1 1/2 G 1 1/2 d36 Powrót dodatkowego źródła ciepła Gwint wewnętrzny G 1 1/2 G 1 1/2 Odpowietrznik Gwint wewnętrzny G 3/4 G 3/4 Zasilanie instalacji grzewczej Powrót instalacji grzewczej Czujnik powrotu pompy ciepła G 1/2 A G 1/2 A h23 Czujnik dodatkowego źródła ciepła G 1/2 A G 1/2 A Grzałka elektryczna Gwint wewnętrzny G 1 1/2 G 1 1/2 d25 Zasilanie instalacji solarnej Gwint wewnętrzny G 1 d26 Powrót instalacji solarnej Gwint wewnętrzny G 1 h28 Czujnik instalacji solarnej G 1/2 A

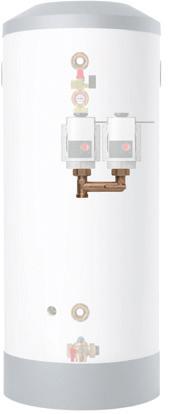

5 Kompaktowe grupy podłączeniowe do WPKI 5 BBI 5 WPKI 6 wkładki mont. Kompaktowa grupa podłączeniowa zawiera wszystkie niezbędne elementy do podłączenia hydraulicznego pompy ciepła (WPL, WPF_M) do zbiornika buforowego SBP 200/400/700. Zawiera wszystkie niezbędne elementy takie jak: zawór bezpieczeństwa, termometr, zawory odcinające, przyłącze do naczynia wzbiorczego, przyłącze umożliwiające podłączenie grupy BBI-5. Wymagany osprzęt dodatkowy: dobrana odpowiednio do przepływu i spadku ciśnienia na instalacji pompa obiegowa DN25 (długość zabudowy 180 mm). WPKI Waga kg 6 Przyłącze G 1 1/4 WPKI 5 Zestaw montażowy przygotowania c.w.u. Zestaw zawiera wszystkie niezbędne elementy do hydraulicznego podłączenia pompy ciepła do zasobnika c.w.u. Wymagany osprzęt dodatkowy: dobrana odpowiednio do przepływu i spadku ciśnienia na instalacji pompa obiegowa DN25 (długość zabudowy 180 mm). BBI Waga kg 1,38 Przyłącze G 1 1/4 / Cu 28 x 1,5 BBI 5 Kompaktowa grupa podłączeniowa zawiera wszystkie niezbędne elementy do hydraulicznego podłączenia pompy ciepła (WPF_basic, WPF_E, WPC, WPW_SET) do zbiornika buforowego SBP 200/400/700. WPKI Waga kg 4,9 Przyłącze G 1 1/4 WPKI 6 Wkładki montażowe. Zestaw montażowy do hydraulicznego podłączenia zbiornikó buforowych SBP 200/400/700. Niewymagane w przypadku zastosowania fabrycznych grup podłączeniowych STE. Wkładki montażowe SBP Przyłącze R 1 1/4 wew. Ilość 4 Wkładki montażowe SBP
