Zasobnik solarny ECOplus

Transkrypt

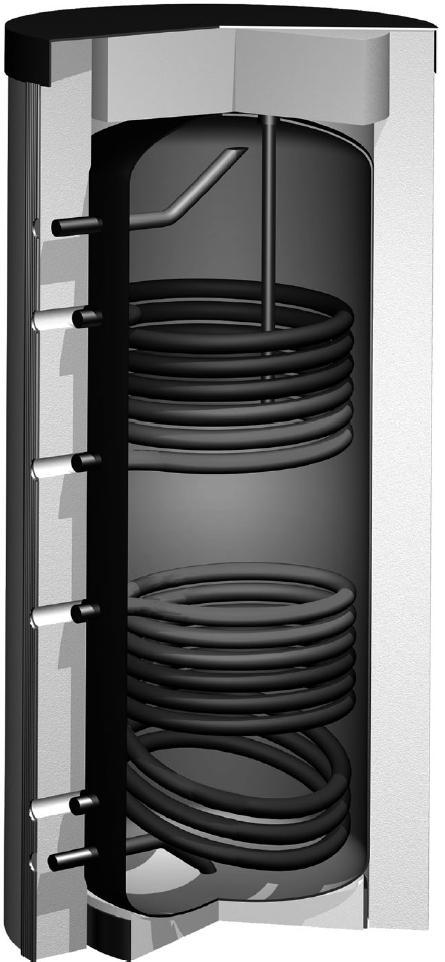

1 INFORMACJE TECHNICZNE Zasobnik solarny ECOplus Minimalizacja strat ciepła dzięki hamulcom konwekcyjnym w połączeniach rurowych, nowej, szczelnie dopasowanej izolacji z miękkiej pianki PU o grubości 100mm, izolacji pokrywy o grubości 150 mm oraz izolacji podłogowej o grubości 50 mm; plus wytrzymała obudowa z polistyrenu. Opcja podłączenia do CONVECTROL III wydajnego hamulca konwekcyjnego Technicznie zoptymalizowane bariery bezpiecznie oddzielają wodę chłodzoną w rurach od ciepłej wody w zasobniku. Pozwala to na zredukowanie do 50% strat ciepła w połączeniach rurowych. Opcjonalny zestaw montażowy do stacji solarnej aby zminimalizować wysiłek związany z instalacją rur, oszczędzić czas i przestrzeń oraz zapewnić estetyczny wygląd. Podwójna ochrona przed korozją z wytrzymałą warstwą emalii wysokiej jakości oraz magnezową anodą ochronną. Szybka instalacja dzięki połączeniom śrubowym z uszczelkami płaskimi, złączom kombinowanym, kostce zaciskowej czujników oraz zdejmowanej izolacji cieplnej z zamknięciem haczykowym; poziomy montaż rur łączących możliwy dzięki CONVECTROL III. Stabilne uwarstwienie termiczne dzięki smukłej konstrukcji kolumny ze stabilizowanym wejściem zimnej wody i ujściem ciepłej wody. Wymiennik ciepła odporny na osadzanie się kamienia wykonany z prostych wężownic obwodu solarnego i pomocniczego obwodu grzewczego. Energetycznie zoptymalizowana konstrukcja i odpowiednie wymiary. Wysoka jakość Stosowane są wyłącznie materiały wysokiej jakości, przyjazne dla środowiska. Produkcja i kontrola zgodna z DIN W opcji rura obiegowa i elektryczna grzałka nurkowa. Z kołnierzem czyszczącym. Ryc. 1 Zasobnik solarny ECOplus o pojemności 300, 400, 500 i 750 litrów. Solar Thermal / Solar Cylinder EN-XXX_ECOplus-Solar-Cylinder_TI

2 1. Dane techniczne Tabela 1 Zasobnik solarny Opis 300 l 400 l 500 l 750 l Nr części Objętość całkowita 313 l 391 l 490 l 755 l Obj. dla ogrzewania pomocniczego 135 l 165 l 220 l 310 l Max. ciśnienie pracy 10 barów Max. temp. pracy 95 C Objętość c.w.u. w litrach przy wskazywanej temp. 138 l 162 l 215 l 260 l *2 ogrzewania pomocniczego 50 C Współczynnik wydajności NL / moc bojlera *1 1,6 / 10 kw 2,4 / 12,5 kw 3,5 / 13,5 kw 5,7 / 17,5 kw Izolacja termiczna Rękaw izolacyjny z miękkiej pianki PU 100mm z obudową polistyrenową, izolacja pokrywy 150mm i podłoża 50 mm z miękkiej pianki PU Współczynnik strat ciepła wg DIN ENV *3, *4 2,59 W/K 2,88 W/K 3,29 W/K 4,38 W/K Anoda, 1 ¼ F *6 magnezowa anoda ochronna CORREX-UP Wymiar ukośny, bez izolacji 1600 mm 1680 mm 1800 mm 2050 mm Waga, bez izolacji 130 kg 170 kg 230 kg 295 kg Wymiennik ciepła obwodu solarnego *5 Powierzchnia / objętość 1,4m 2 / 8,5 l 1,7 m 2 / 10,0 l 1,9 m 2 / 12,0 l 2,6 m 2 / 15,0 l Strata ciśnienia przy 40 C / natężenie przepływu 2 mbar / 200 l/h 3 mbar / 280 l/h 5 mbar / 360 l/h 7 mbar / 400 l/h Max. ciśnienie pracy 16 barów Max. zalecana powierzchnia kolektora 8 m 2 10 m 2 13 m 2 18 m 2 Wymiennik ciepła ogrzewania pomocniczego *5 Powierzchnia w m 2 / objętość 1,0 / 6,0 l 1,2 / 7,0 l 1,3 / 8,0 l 1,7 / 10,0 l Spadek ciśnienia przy 60 C / natężenie przepływu 4 mbar / 450 l/h 6 mbar / 550 l/h 11 mbar / 700 l/h 26 mbar / 1000 l/h Max. dopuszczalne ciśnienie pracy 16 barów Max. ciągła moc wyjściowa 10 kw 13 kw 14 kw 18 kw Ryc. 2 Widok z góry na zasobnik solarny ECOplus 1 Spust ½ męski; 2 Anoda ochronna 1 ¼ żeńska; 3 Złącza rurowe (por. tabela 2); 4 Podłączenie do czujnika; 5 Kołnierz czyszczący DN 100; 6 Uchwyt transportowy Tabela 2 Połączenia zasobnika (ryc. 3 do 6) Nr* Typ połączenia 1 Podłączenie zimnej wody 1 męskie 2 Przepływ zwrotny obiegu solarnego 1 ¼ męskie 3 Przepływ obiegu solarnego 1 ¼ męskie 4 Kołnierz do przykręcenia grzałki nurkowej 1 ½ IG 5 Przepływ ogrzewania pomoc. 1 ¼ męskie (zalecany) 6 Podłączenie obiegu ¾ męskie 7 Przepływ zwr. ogrzewania pomoc. 1 ¼ męskie (zalecany) 8 Podłączenie ciepłej wody 1 ¼ męskie 9 Spust ½ IG 10 Kołnierz czyszczący DN 100 * Liczby do ilustracji od 3 do 6 Solar Thermal / Solar Cylinder EN-XXX_ECOplus-Solar-Cylinder_TI

3 Ryc. 3 ECOplus 300, przekrój pionowy z wymiarami; połączenia rurowe znajdują się po prawej stronie G 1 ¼ ; legenda: patrz tabela 2. Ryc. 4 ECOplus 400, przekrój pionowy z wymiarami; połączenia rurowe znajdują się po prawej stronie G 1 ¼ ; legenda: patrz tabela 2. Solar Thermal / Solar Cylinder EN-XXX_ECOplus-Solar-Cylinder_TI

4 Ryc. 5 ECOplus 500, przekrój pionowy z wymiarami; połączenia rurowe znajdują się po prawej stronie G 1 ¼ ; legenda: patrz tabela 2. Ryc. 6ECOplus 75 przekrój pionowy z wymiarami; połączenia rurowe znajdują się po prawej stronie G 1 ¼ ; legenda: patrz tabela 2. Solar Thermal / Solar Cylinder EN-XXX_ECOplus-Solar-Cylinder_TI

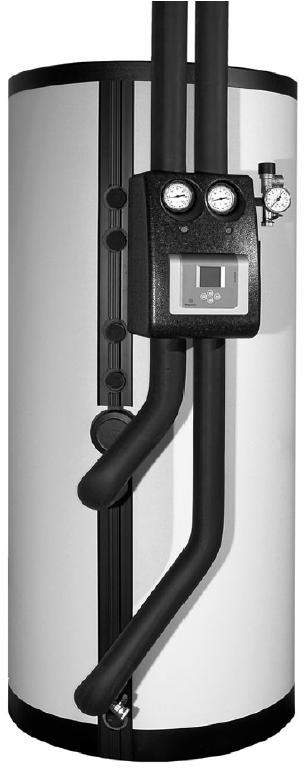

5 2. Akcesoria Tabela 3 Akcesoria Nr prod. Zestaw podłączeniowy kombi ECOplus STANDARD ze złączami kombi Zestaw podłączeniowy kombi ECOplus CONVECTROL III ze złączami kombi Zestaw montażowy zasobnika CIRCO Zestaw do regulacji wysokości zasobnika ( szt. dla zasobnika do 500 l, 4 szt. wymagane dla 750 l) Podzespół bezpieczeństwa zasobnika, S zgodny z DIN 1988 Anoda prądowa CORREX-UP Magnezowa anoda ochronna (dla ECOplus ) Magnezowa anoda ochronna (dla ECOplus i 500) Elektryczna przykręcana grzałka nurkowa 1, kw (230V) Elektryczna przykręcana grzałka nurkowa kw (230/400V) Elektryczna przykręcana grzałka nurkowa kw (400V) EHK 9 kw (400V) Mieszacz c.w.u. z osłonami izolacyjnymi drogowy siłownikowy zawór kierunkowy ( męski) Hamulec konwekcyjny CONVECTROL III Chroniona patentem konstrukcja łatwego w instalacji elementu oddziela wodę, która uległa ochłodzeniu w rurach łączących od ciepłej wody. CONVECTROL III redukuje straty ciepła w połączeniach do 50%. Pozwala to na zredukowanie łącznych rocznych strat ciepła o 10-20%. Ryc. 8 Zasobnik z zamontowanym zestawem montażowym zasobnika oraz stacją obiegu CIRCO 6. Figure 7 Zestaw podłączeniowy kombinowany CONVECTROL III. Solar Thermal / Solar Cylinder EN-XXX_ECOplus-Solar-Cylinder_TI

6 3. Przykłady rozwiązań Ryc. 9 Instalacja solarna do ciepłej wody. System pojedynczy z zasobnikiem ciepłej wody ECOplus i pomocniczym ogrzewaniem przy pomocy bojlera olejowego lub gazowego. Sposób ten zapewnia ciągłość pracy systemu, co zmniejsza pobór prądu przez pompę (przedstawiono jedynie zasadę działania, zob. ryc. 3-6, aby sprawdzić faktyczne ułożenie połączeń). Figure 10 Instalacja solarna c.w.u. System pojedynczy z zasobnikiem ciepłej wody ECOplus i pomocniczym ogrzewaniem przy pomocy bojlera olejowego lub gazowego. Instalacja solarna nie tylko pozwala na ogrzanie większości wody, zwiększa również ogólną roczną wydajność użytkową bojlera dzięki uniknięciu niskiej wydajności bojlera w okresie letnim do produkcji ciepłej wody. Solar Thermal / Solar Cylinder EN-XXX_ECOplus-Solar-Cylinder_TI

7 Ryc. 11 Instalacja solarna c.w.u. Połączenie szeregowe zasobnika solarnego ECOplus i monowalentnego zbiornika z ciepłą wodą. Energia solarna jest rozkładana optymalnie na oba zasobniki dzięki sterownikowi SUNGO. Zasobnik solarny ma formę cylindra czerpalnego i jest napełniany w pierwszej kolejności przez sterownik solarny. Ogrzewanie pomocnicze olejowe lub gazowe również jest podłączone do zasobnika solarnego. Zasobnik monowalentny (z tylko jednym wymiennikiem ciepła) służy jako zbiornik do podgrzewania wstępnego. Schemat ten można wykorzystać w przypadku istniejącego zasobnika z ciepłą wodą i charakteryzuje się on zmniejszonym rozmiarem zasobnika i niższymi stratami systemu (przedstawiono jedynie zasadę działania, zob. ryc. 3-6, aby sprawdzić faktyczne ułożenie połączeń). Ryc. 12 Instalacja solarna c.w.u. System jednozasobnikowy zasibnik solarny c.w.u. ECOplus oraz regulowane w zależności od potrzeb ogrzewanie pomocnicze bojlera olejowego lub gazowego. Sterownik bojlera reguluje pomocnicze ogrzewanie c.w.u. Sterownik solarny SUNGO steruje prędkością pompy obiegowej w zależności od nasłonecznienia i temperatury zasobnika. W ten sposób można zapewnić ciągłą pracę systemu, co zmniejsza pobór prądu przez pompę (przedstawiono jedynie zasadę działania, zob. ryc. 3-6, aby sprawdzić faktyczne ułożenie połączeń). Solar Thermal / Solar Cylinder EN-XXX_ECOplus-Solar-Cylinder_TI
