Pompy ciepła do przygotowania c.w.u. POMPA CIEPŁA DO CIEPŁEJ WODY UŻYTKOWEJ Z 200 l ZASOBNIKIEM C.W.U. I JEDNĄ WĘŻOWNICĄ Nowoczesna automatyka z intuicyjnym dotykowym panelem sterowania Zasobnik c.w.u. ze stali nierdzewnej (poj.

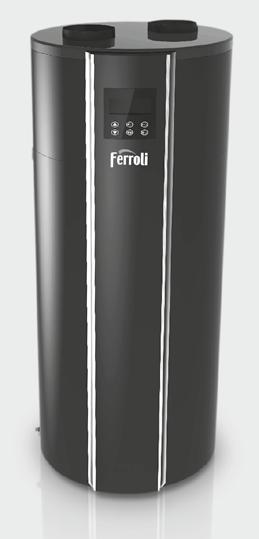

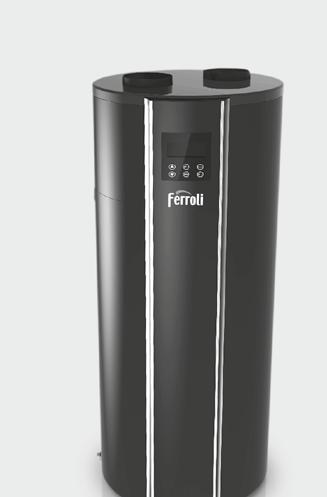

1 Pompy ciepła do przygotowania c.w.u. POMPA CIEPŁA DO CIEPŁEJ WODY UŻYTKOWEJ Z 200 l ZASOBNIKIEM C.W.U. I JEDNĄ WĘŻOWNICĄ Nowoczesna automatyka z intuicyjnym dotykowym panelem sterowania Zasobnik c.w.u. ze stali nierdzewnej (poj. 200 l) Zintegrowana wężownica grzewcza 1,5 m 2 Atrakcyjne wzornictwo jedno z najładniejszych urządzeń tego typu na rynku! CHARAKTERYSTYKA Pompa ciepła to nowoczesne urządzenie służące do oszczędnego przygotowania ciepłej wody użytkowej. Wykorzystuje do tego celu energię cieplną z powietrza i może pozyskiwać z otoczenia większość energii potrzebnej do podgrzania wody. W porównaniu z rozwiązaniami tradycyjnymi pozwala to zdecydowanie obniżyć koszty przygotowania ciepłej wody. Działa już przy temperaturze powietrza -7 C i potrafi pokryć % rocznego zapotrzebowania obiektu na ciepłą wodę. Bez problemu również zapewni jej podgrzanie do 60 C z wyłącznej pracy pompy ciepła, a z dodatkowym użyciem grzałki elektrycznej nawet do 70 C. to doskonała alternatywa dla kolektorów słonecznych i jeden z najtańszych sposobów przygotowania ciepłej wody. Urządzenie sprawdza się doskonale jako samodzielny bądź uzupełniający system c.w.u., dedykujemy je do wykorzystania w domach jednorodzinnych, jak również na potrzeby innych obiektów, np. małych pensjonatów. ZALETY Jeden z najtańszych sposobów przygotowania ciepłej wody użytkowej Niewielkie koszty inwestycyjne Doskonała alternatywa dla kolektorów słonecznych niezależność od warunków pogodowych Zasobnik c.w.u. ze stali nierdzewnej o pojemności 200 litrów Zintegrowana wężownica grzewcza (1,5 m 2 ) umożliwiająca podłączenie dodatkowego źródła ciepła (np. kocioł na paliwo stałe) Współpraca z istniejącym kotłem lub kominkiem Praca w szerokim zakresie temperatur zasysanego powietrza (-7 C do +43 C) Sprężarka Panasonic Możliwość wykorzystania ciepła odpadowego niezależnie od miejsca ustawienia Nowoczesna automatyka z intuicyjnym panelem sterowania dająca duże możliwości sterowania urządzeniem m.in.: możliwość pracy w 3 przedziałach czasowych, pełna regulacja grzałki, odszranianie układu chłodniczego do -20 C, kontrola temperatury powietrza na wlocie i wylocie pompy ciepła Dodatkowe możliwości do wykorzystania: osuszenie powietrza, efekt chłodzenia i przewietrzania domu Minimalne postojowe straty ciepła Prosty montaż przewodów powietrznych oraz wymiana pompy ciepła dzięki standardowym króćcom przyłączeniowym Atrakcyjne wzornictwo 2 lata gwarancji NR KAT. PRODUKT OPIS CENA [NETTO PLN] Pompa ciepła do przygotowania ciepłej wody użytkowej z zasobnikiem c.w.u. ze stali nierdzewnej o pojemności 200 litrów i jedną wężownicą grzewczą 8 199,00 230

2 Pompy ciepła do przygotowania c.w.u. DANE TECHNICZNE POMPA CIEPŁA C.W.U. Klasa efektywności energetycznej (przygotowanie c.w.u.) Średnia moc cieplna kw 3,6 Maks. temperatura podgrzewania c.w.u. (pompa ciepła) C 60 Maks. temperatura podgrzewania c.w.u. (pompa ciepła + grzałka elektryczna) C 70 Min./maks. temperatura powietrza wlotowego do pompy ciepła C -7 / +43 Współczynnik wydajności cieplnej COP 3,5* Pobór mocy elektrycznej W 880 Poziom hałasu db 45 Oznaczenie czynnika chłodniczego R134A Przepływ powietrza przez pompę ciepła m³/h 500 Wymiary (wysokość x średnica)** mm 1560 x 650 Masa całkowita urządzenia kg 89 Zasilanie 1/N/PE ~230 V / 50 Hz Moc grzałki elektrycznej kw 2,0 Przyłącza c.w.u. cal ¾ Średnica kanałów powietrznych mm 150 Pojemność zasobnika c.w.u. l 200 * Zgodnie z normą EN ** Należy uwzględnić dodatkowe miejsce do przyłączenia rur, obsługi i konserwacji 231

3 Pompy ciepła do przygotowania c.w.u. WYMIARY / PRZYŁĄCZA Ø Odprowadzenie kondensatu 2 Wylot ciepłej wody 3 Zawór bezpieczeństwa 4 Kieszeń czujnika temperatury 5 Wężownica (zasilanie) 6 Wężownica (powrót) 7 Wlot zimnej wody / spust wody 8 Przyłącze anody magnezowej 9 Przyłącze czujnika temperatury 10 Przyłącze grzałki elektrycznej 232

4 Pompy ciepła do przygotowania c.w.u. ELEMENTY BUDOWY Wlot powietrza 2 Wylot powietrza 3 Osłona górna 4 Obudowa górna 5 Przelew nadmiaru skroplin 6 Prowadnica powietrza 7 Wentylator 8 Podstawa układu chłodniczego 9 Płyta montażowa pompy ciepła 10 Odprowadzenie kondensatu 11 Zawór bezpieczeństwa / cyrkulacja Wylot ciepłej wody 13 Obudowa zbiornika 14 Kieszeń czujnika temperatury 15 Zasilanie wężownicy 16 Uchwyt 17 Powrót wężownicy 18 Wlot zimnej wody/spust 19 Podstawa 20 Ekran sterownika 21 Listwa dekoracyjna 22 Płyta główna 23 Kompresor 24 Parownik 25 Osłona ozdobna 26 Panel dekoracyjny 27 Anoda magnezowa 28 Osłona grzałki elektrycznej 29 Grzałka elektryczna 30 Termoizolacja zbiornika 31 Skraplacz 233

5 Pompy ciepła do przygotowania c.w.u. MINIMALNE ODLEGŁOŚCI MONTAŻOWE 800 mm 800 mm 600 mm 600 mm 800 mm 600 mm 500 mm 234

6 Pompy ciepła do przygotowania c.w.u. PRZYKŁAD INSTALACJI WYKORZYSTUJĄCEJ DODATKOWE ŹRÓDŁO CIEPŁA Wylot ciepłej wody Obieg dodatkowego źródła ciepła Wlot zimnej wody Kanalizacja 235
