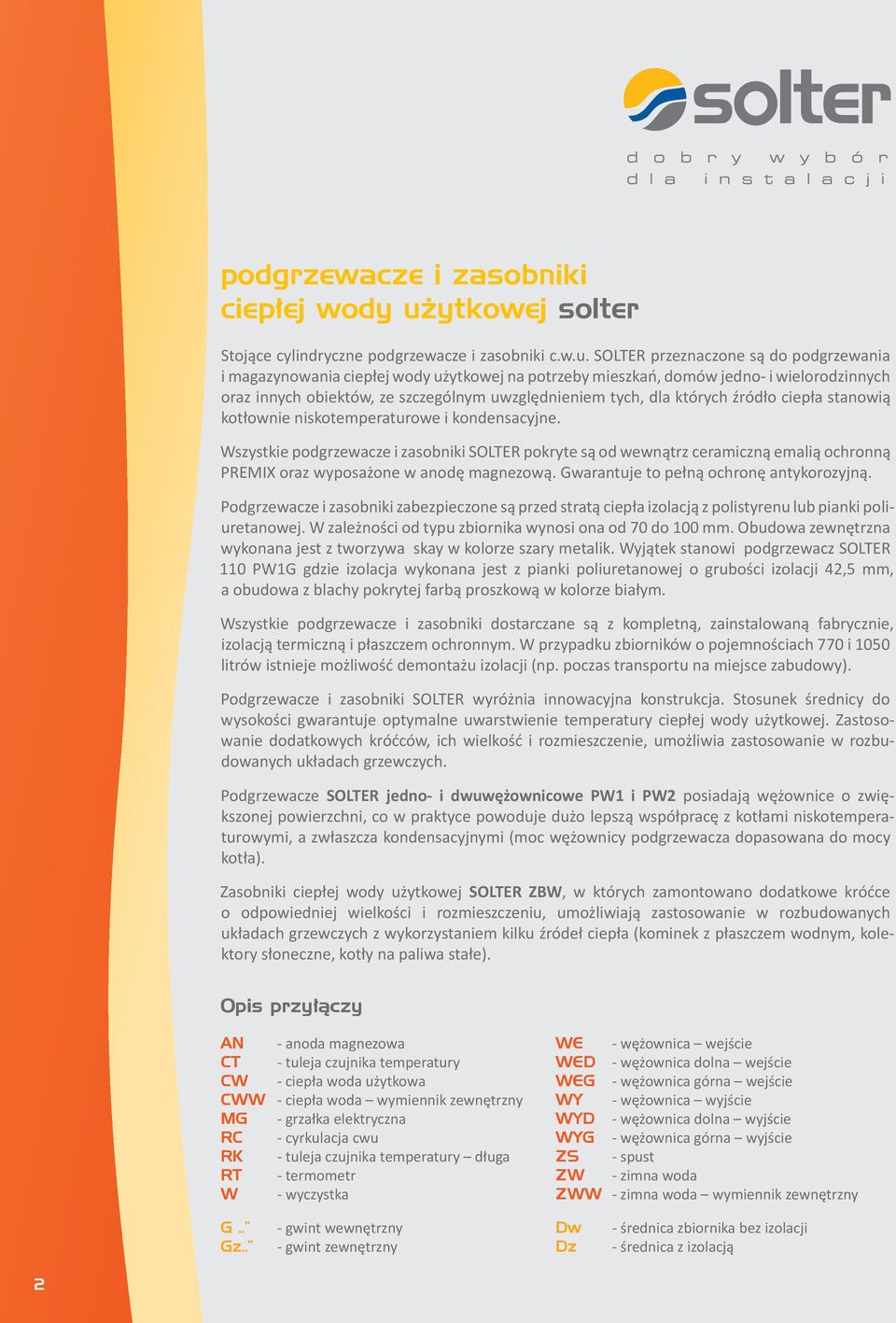

2 podgrzewacze i zasobniki ciepłej wody użytkowej solter Stojące cylindryczne podgrzewacze i zasobniki c.w.u. przeznaczone są do podgrzewania i magazynowania ciepłej wody użytkowej na potrzeby mieszkań, domów jedno- i wielorodzinnych oraz innych obiektów, ze szczególnym uwzględnieniem tych, dla których źródło ciepła stanowią kotłownie niskotemperaturowe i kondensacyjne. Wszystkie podgrzewacze i zasobniki pokryte są od wewnątrz ceramiczną emalią ochronną PREMIX oraz wyposażone w anodę magnezową. Gwarantuje to pełną ochronę antykorozyjną. Podgrzewacze i zasobniki zabezpieczone są przed stratą ciepła izolacją z polistyrenu lub pianki poliuretanowej. W zależności od typu wynosi ona od 70 do 100 mm. Obudowa zewnętrzna wykonana jest z tworzywa skay w kolorze szary metalik. Wyjątek stanowi podgrzewacz 110 PW1G gdzie izolacja wykonana jest z pianki poliuretanowej o grubości izolacji 42,5 mm, a obudowa z blachy pokrytej farbą proszkową w kolorze białym. Wszystkie podgrzewacze i zasobniki dostarczane są z kompletną, zainstalowaną fabrycznie, izolacją termiczną i płaszczem ochronnym. W przypadku zbiorników o pojemnościach 770 i 1050 litrów istnieje możliwość demontażu izolacji (np. poczas transportu na miejsce zabudowy). Podgrzewacze i zasobniki wyróżnia innowacyjna konstrukcja. Stosunek średnicy do wysokości gwarantuje optymalne uwarstwienie temperatury ciepłej wody użytkowej. Zastosowanie dodatkowych króćców, ich wielkość i rozmieszczenie, umożliwia zastosowanie w rozbudowanych układach grzewczych. Podgrzewacze jedno- i dwuwężownicowe PW1 i PW2 posiadają wężownice o zwiększonej powierzchni, co w praktyce powoduje dużo lepszą współpracę z kotłami niskotemperaturowymi, a zwłaszcza kondensacyjnymi (moc wężownicy podgrzewacza dopasowana do mocy kotła). Zasobniki ciepłej wody użytkowej ZBW, w których zamontowano dodatkowe króćce o odpowiedniej wielkości i rozmieszczeniu, umożliwiają zastosowanie w rozbudowanych układach grzewczych z wykorzystaniem kilku źródeł ciepła (kominek z płaszczem wodnym, kolektory słoneczne, kotły na paliwa stałe). Opis przyłączy AN - anoda magnezowa CT - tuleja czujnika temperatury CW - ciepła woda użytkowa CWW - ciepła woda wymiennik zewnętrzny MG - grzałka elektryczna RC - cyrkulacja cwu RK - tuleja czujnika temperatury długa RT - termometr W - wyczystka WE - wężownica wejście WED - wężownica dolna wejście WEG - wężownica górna wejście WY - wężownica wyjście WYD - wężownica dolna wyjście WYG - wężownica górna wyjście ZS - spust ZW - zimna woda ZWW - zimna woda wymiennik zewnętrzny G.. Gz.. - gwint wewnętrzny - gwint zewnętrzny Dw Dz - średnica bez izolacji - średnica z izolacją 2

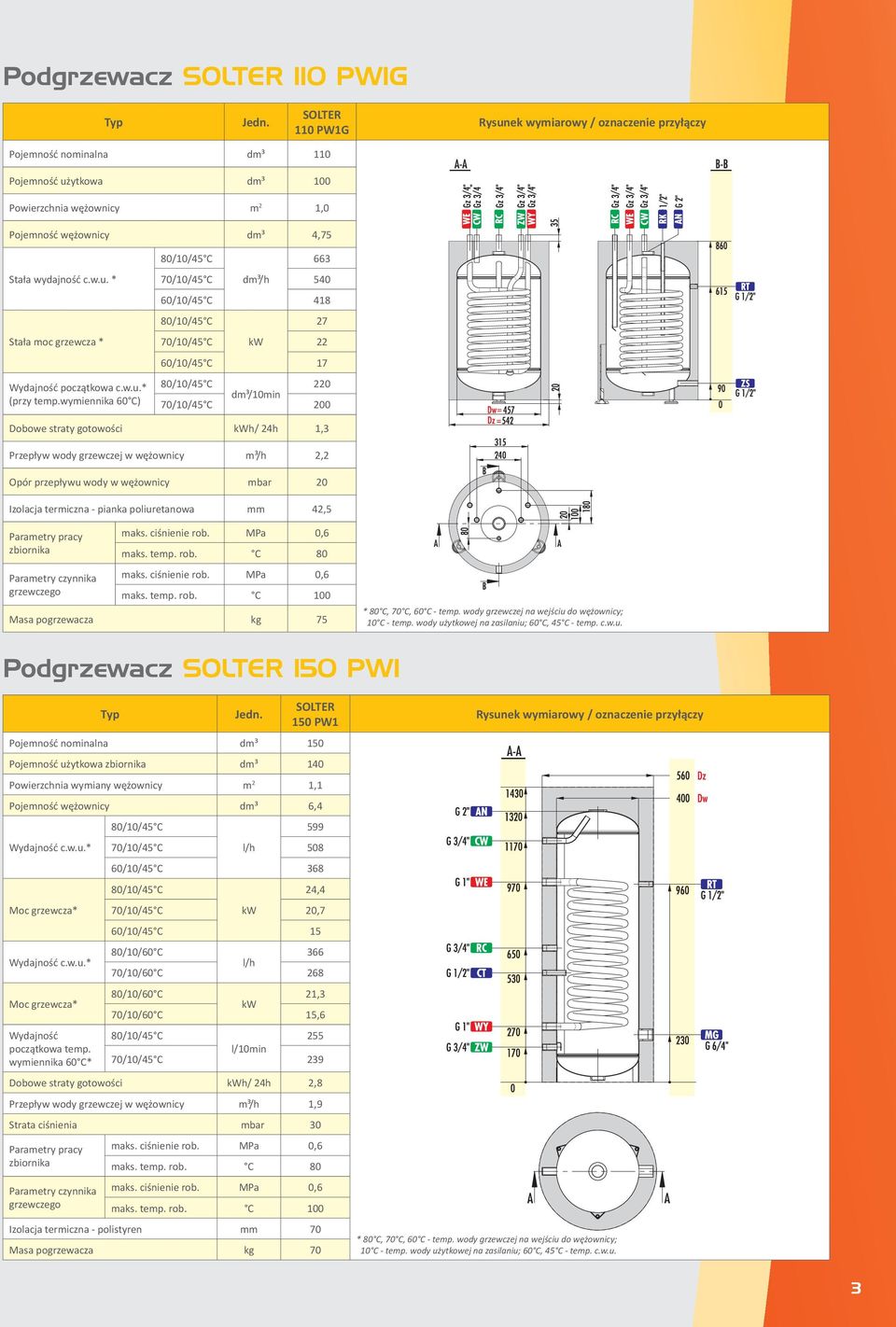

3 Podgrzewacz 110 PW1G 110 PW1G Pojemność nominalna dm³ 110 Pojemność użytkowa dm³ 100 Powierzchnia wężownicy m 2 1,0 Pojemność wężownicy dm³ 4,75 Stała wydajność c.w.u. * Stała moc grzewcza * początkowa c.w.u.* (przy temp.wymiennika 60 C) /10/45 C dm³/h /10/45 C /10/45 C 22 60/10/45 C dm³/10min 70/10/45 C 200 Dobowe straty gotowości h/ 24h 1,3 Przepływ wody grzewczej w wężownicy m³/h 2,2 Opór przepływu wody w wężownicy mbar 20 Izolacja termiczna - pianka poliuretanowa mm 42,5 Masa pogrzewacza kg 75 Podgrzewacz 150 PW1 150 PW1 Pojemność nominalna dm³ 150 Pojemność użytkowa dm³ 140 Powierzchnia wymiany wężownicy m 2 1,1 Pojemność wężownicy dm³ 6, /10/45 C /10/45 C ,4 70/10/45 C 20,7 60/10/45 C /10/60 C ,3 70/10/60 C 15, /10/45 C 239 Dobowe straty gotowości h/ 24h 2,8 Przepływ wody grzewczej w wężownicy m³/h 1,9 Strata ciśnienia mbar 30 Izolacja termiczna - polistyren mm 70 Masa pogrzewacza kg 70 3

4 Podgrzewacz 220 PW1 220 PW1 Pojemność nominalna dm³ 222 Pojemność użytkowa dm³ 210 Powierzchnia wymiany wężownicy m 2 1,4 Pojemność wężownicy dm³ 8, /10/45 C /10/45 C ,8 70/10/45 C 25,7 60/10/45 C 18, /10/60 C ,2 70/10/60 C 19, /10/45 C 340 Dobowe straty gotowości h/ 24h 3,0 Przepływ wody grzewczej w wężownicy m³/h 2,2 Strata ciśnienia mbar 40 Izolacja termiczna - polistyren mm 70 Masa pogrzewacza kg 90 Podgrzewacz 320 PW1 320 PW1 Pojemność nominalna dm³ 321 Pojemność użytkowa dm³ 309 Powierzchnia wymiany wężownicy m 2 1,4 Pojemność wężownicy dm³ 8, /10/45 C /10/45 C ,8 70/10/45 C 25,7 60/10/45 C 18, /10/60 C ,2 70/10/60 C 19, /10/45 C 450 Dobowe straty gotowości h/ 24h 3,4 Przepływ wody grzewczej w wężownicy m³/h 2,2 Strata ciśnienia mbar 70 Izolacja termiczna - polistyren mm 70 Masa pogrzewacza kg 120 4

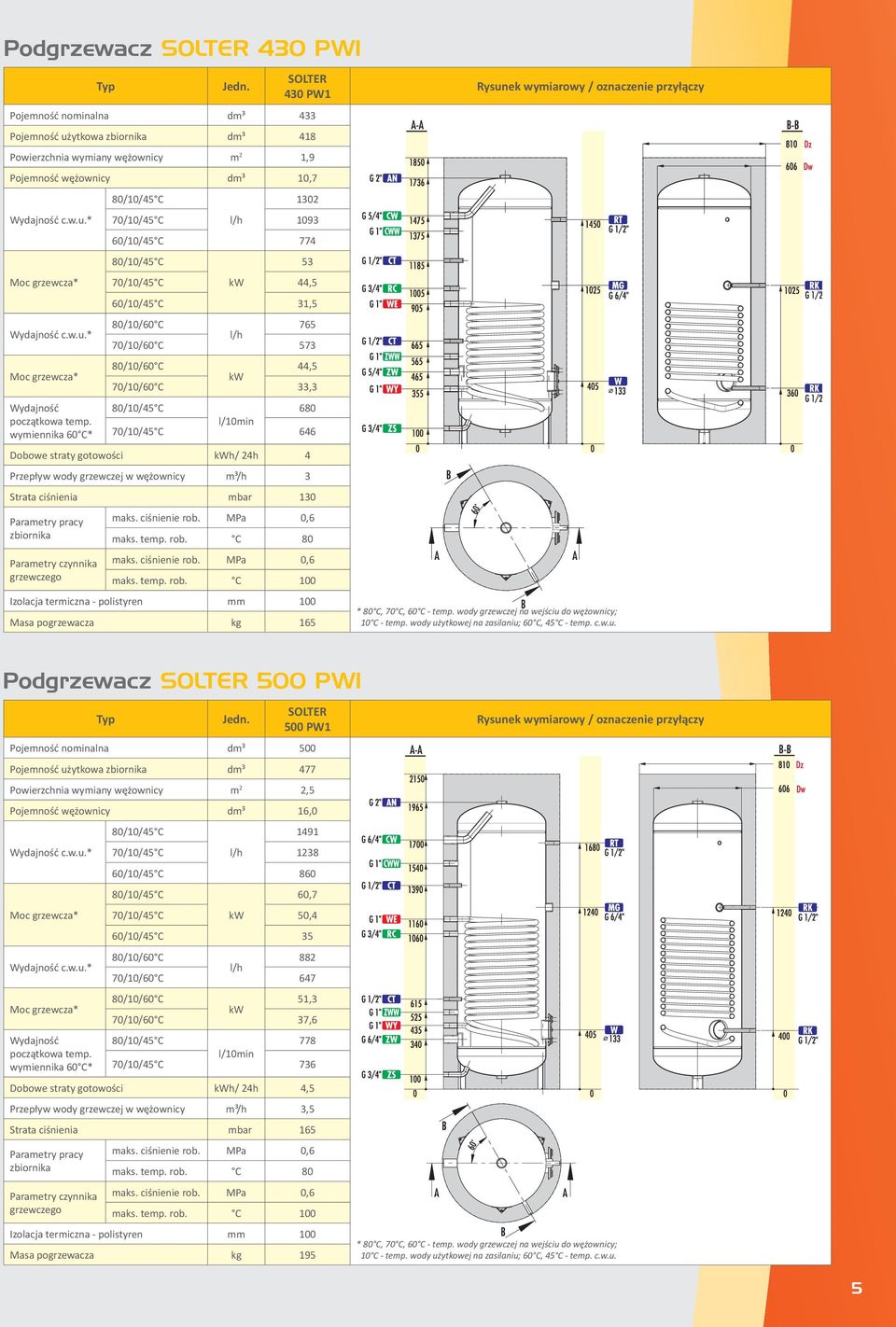

5 Podgrzewacz 430 PW1 430 PW1 Pojemność nominalna dm³ 433 Pojemność użytkowa dm³ 418 Powierzchnia wymiany wężownicy m 2 1,9 Pojemność wężownicy dm³ 10, /10/45 C /10/45 C /10/45 C 44,5 60/10/45 C 31, /10/60 C ,5 70/10/60 C 33, /10/45 C 646 Dobowe straty gotowości h/ 24h 4 Przepływ wody grzewczej w wężownicy m³/h 3 Strata ciśnienia mbar 130 Izolacja termiczna - polistyren mm 100 Masa pogrzewacza kg 165 Podgrzewacz 500 PW1 500 PW1 Pojemność nominalna dm³ 500 Pojemność użytkowa dm³ 477 Powierzchnia wymiany wężownicy m 2 2,5 Pojemność wężownicy dm³ 16, /10/45 C /10/45 C ,7 70/10/45 C 50,4 60/10/45 C /10/60 C ,3 70/10/60 C 37, /10/45 C 736 Dobowe straty gotowości h/ 24h 4,5 Przepływ wody grzewczej w wężownicy m³/h 3,5 Strata ciśnienia mbar 165 Izolacja termiczna - polistyren mm 100 Masa pogrzewacza kg 195 5

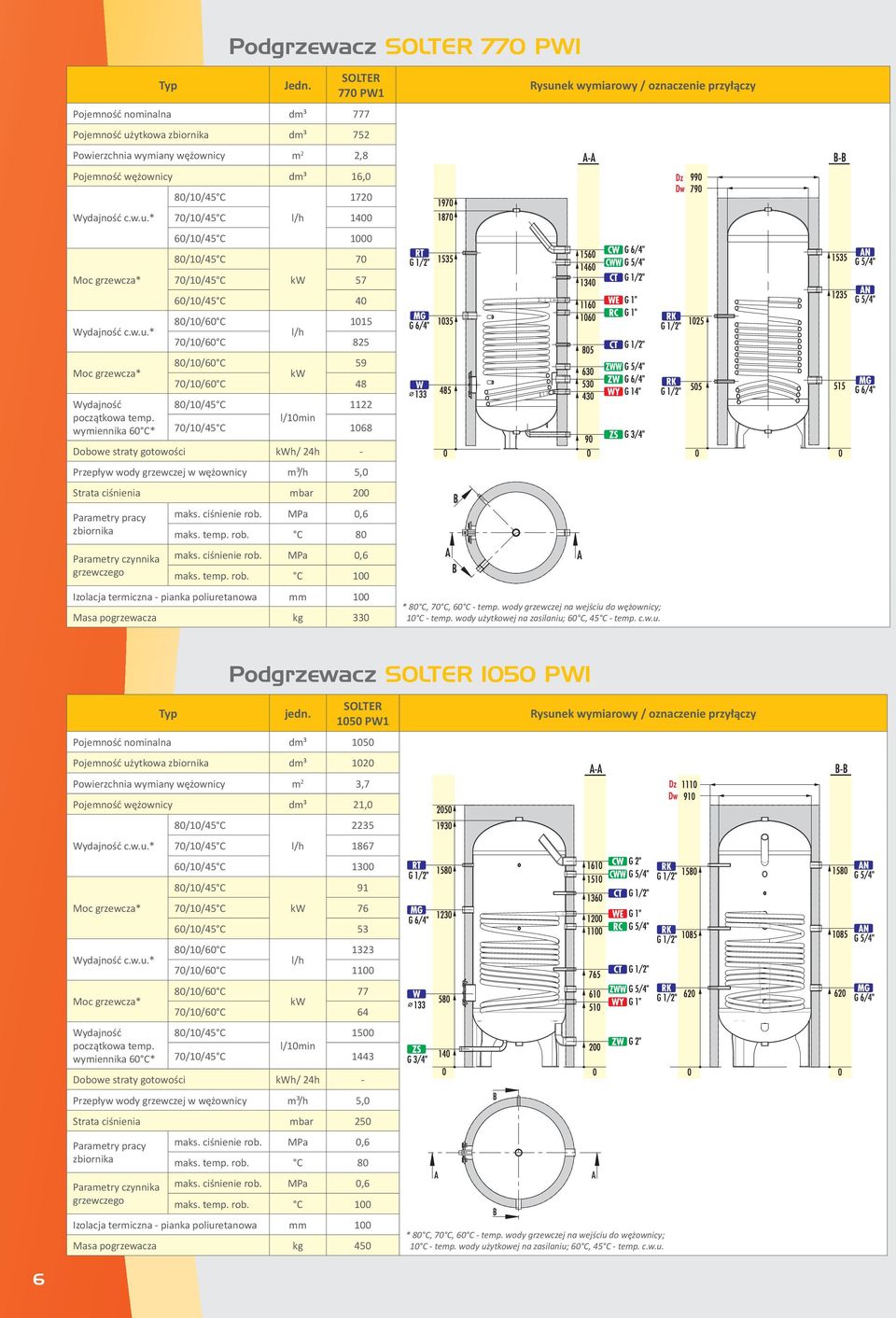

6 Podgrzewacz 770 PW1 770 PW1 Pojemność nominalna dm³ 777 Pojemność użytkowa dm³ 752 Powierzchnia wymiany wężownicy m 2 2,8 Pojemność wężownicy dm³ 16, /10/45 C /10/45 C /10/45 C 57 60/10/45 C /10/60 C /10/60 C /10/45 C 1068 Dobowe straty gotowości h/ 24h - Przepływ wody grzewczej w wężownicy m³/h 5,0 Strata ciśnienia mbar 200 Izolacja termiczna - pianka poliuretanowa mm 100 Masa pogrzewacza kg 330 Podgrzewacz 1050 PW1 jedn PW1 Pojemność nominalna dm³ 1050 Pojemność użytkowa dm³ 1020 Powierzchnia wymiany wężownicy m 2 3,7 Pojemność wężownicy dm³ 21, /10/45 C /10/45 C /10/45 C 76 60/10/45 C /10/60 C /10/60 C /10/45 C 1443 Dobowe straty gotowości h/ 24h - Przepływ wody grzewczej w wężownicy m³/h 5,0 Strata ciśnienia mbar 250 Izolacja termiczna - pianka poliuretanowa mm 100 Masa pogrzewacza kg 450 6

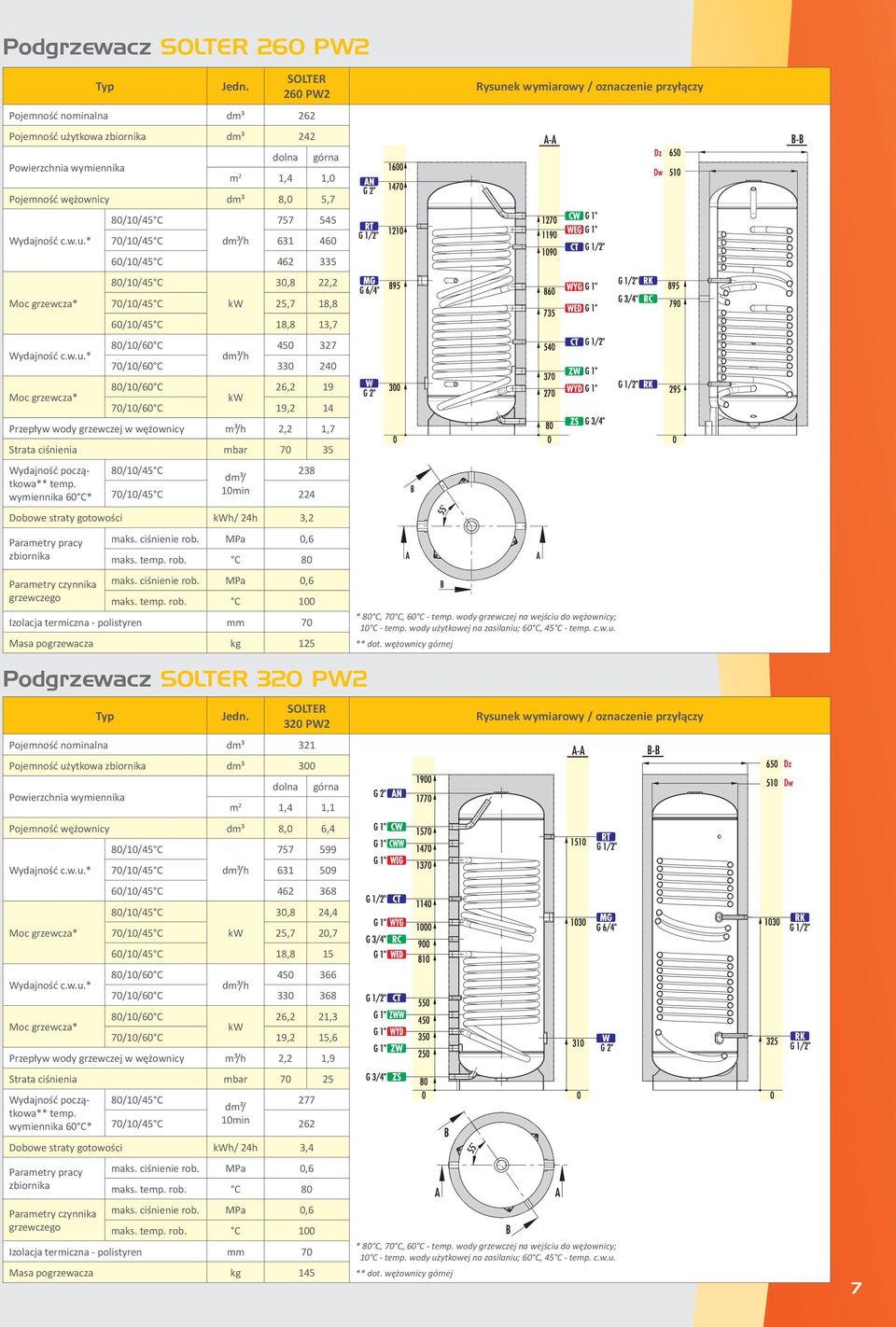

7 Podgrzewacz 260 PW2 260 PW2 Pojemność nominalna dm³ 262 Pojemność użytkowa dm³ 242 dolna górna Powierzchnia wymiennika m 2 1,4 1,0 Pojemność wężownicy dm³ 8,0 5, /10/45 C dm³/h /10/45 C ,8 22,2 70/10/45 C 25,7 18,8 60/10/45 C 18,8 13, dm³/h 70/10/60 C , /10/60 C 19,2 14 Przepływ wody grzewczej w wężownicy m³/h 2,2 1,7 Strata ciśnienia mbar początkowa** temp. 238 dm³/ 10min 70/10/45 C 224 Dobowe straty gotowości h/ 24h 3,2 Izolacja termiczna - polistyren mm 70 Masa pogrzewacza kg 125 ** dot. wężownicy górnej Podgrzewacz 320 PW2 320 PW2 Pojemność nominalna dm³ 321 Pojemność użytkowa dm³ 300 dolna górna Powierzchnia wymiennika m 2 1,4 1,1 Pojemność wężownicy dm³ 8,0 6, /10/45 C dm³/h /10/45 C ,8 24,4 70/10/45 C 25,7 20,7 60/10/45 C 18, dm³/h 70/10/60 C ,2 21,3 70/10/60 C 19,2 15,6 Przepływ wody grzewczej w wężownicy m³/h 2,2 1,9 Strata ciśnienia mbar początkowa** temp. 277 dm³/ 10min 70/10/45 C 262 Dobowe straty gotowości h/ 24h 3,4 Izolacja termiczna - polistyren mm 70 Masa pogrzewacza kg 145 ** dot. wężownicy górnej 7

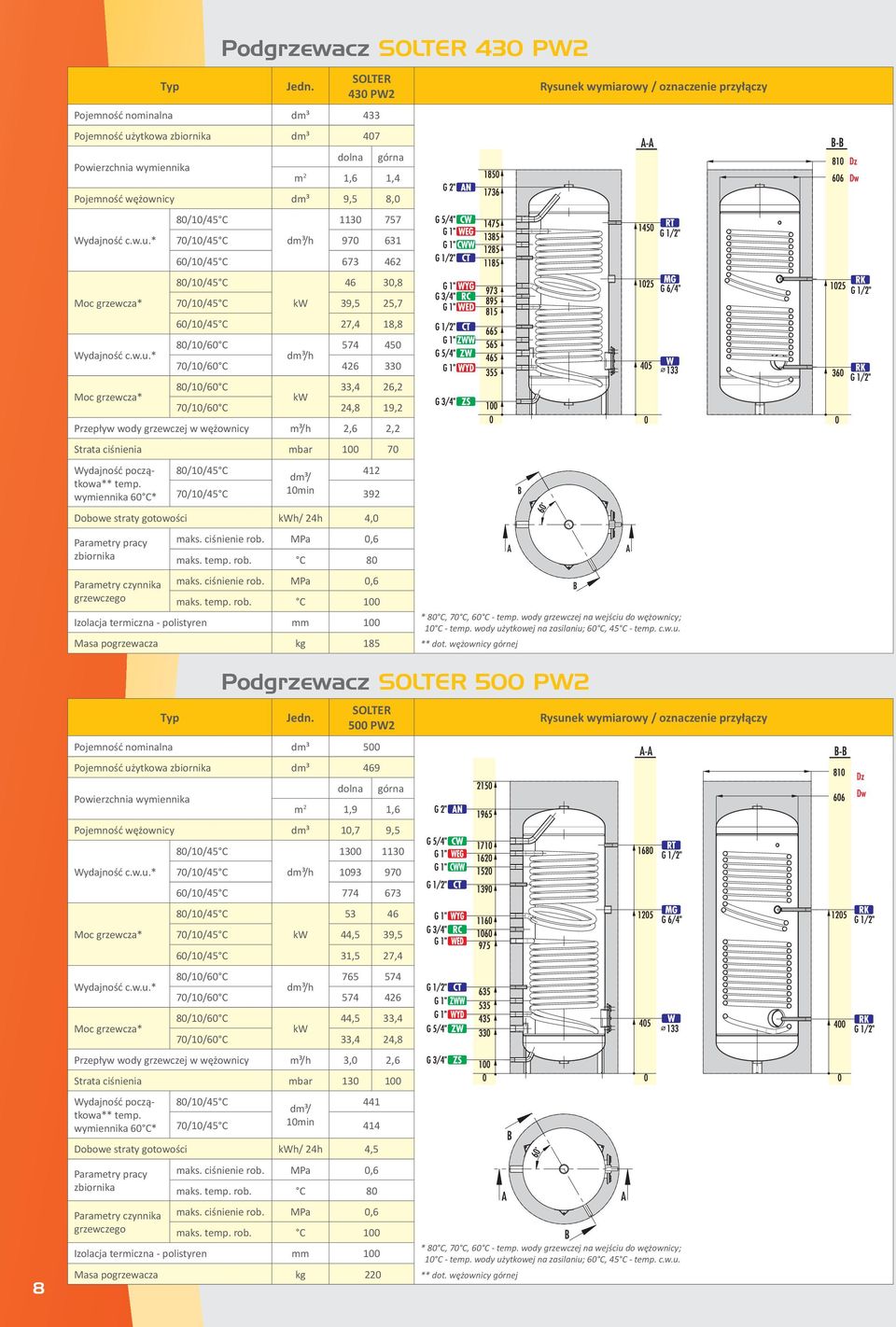

8 430 PW2 Pojemność nominalna dm³ 433 Pojemność użytkowa dm³ 407 dolna górna Powierzchnia wymiennika m 2 1,6 1,4 Pojemność wężownicy dm³ 9,5 8, /10/45 C dm³/h /10/45 C ,8 70/10/45 C 39,5 25,7 60/10/45 C 27,4 18, dm³/h 70/10/60 C ,4 26,2 70/10/60 C 24,8 19,2 Przepływ wody grzewczej w wężownicy m³/h 2,6 2,2 Strata ciśnienia mbar początkowa** temp. 412 dm³/ 10min 70/10/45 C 392 Dobowe straty gotowości h/ 24h 4,0 Podgrzewacz 430 PW2 Izolacja termiczna - polistyren mm 100 Masa pogrzewacza kg 185 ** dot. wężownicy górnej PW2 Pojemność nominalna dm³ 500 Pojemność użytkowa dm³ 469 dolna górna Powierzchnia wymiennika m 2 1,9 1,6 Pojemność wężownicy dm³ 10,7 9, /10/45 C dm³/h /10/45 C /10/45 C 44,5 39,5 60/10/45 C 31,5 27, dm³/h 70/10/60 C ,5 33,4 70/10/60 C 33,4 24,8 Przepływ wody grzewczej w wężownicy m³/h 3,0 2,6 Strata ciśnienia mbar początkowa** temp. 441 dm³/ 10min 70/10/45 C 414 Dobowe straty gotowości h/ 24h 4,5 Podgrzewacz 500 PW2 Izolacja termiczna - polistyren mm 100 Masa pogrzewacza kg 220 ** dot. wężownicy górnej

9 Zasobnik 500 ZBW 500 ZBW Pojemność nominalna dm³ 498 Pojemność użytkowa dm³ 498 Izolacja termiczna - polistyren mm 100 Masa pogrzewacza kg 160 Zasobnik 770 ZBW 770 ZBW Pojemność nominalna dm³ 770 Pojemność użytkowa dm³ 770 Izolacja termiczna - pianka poliuretanowa mm 100 Masa pogrzewacza kg 245 9

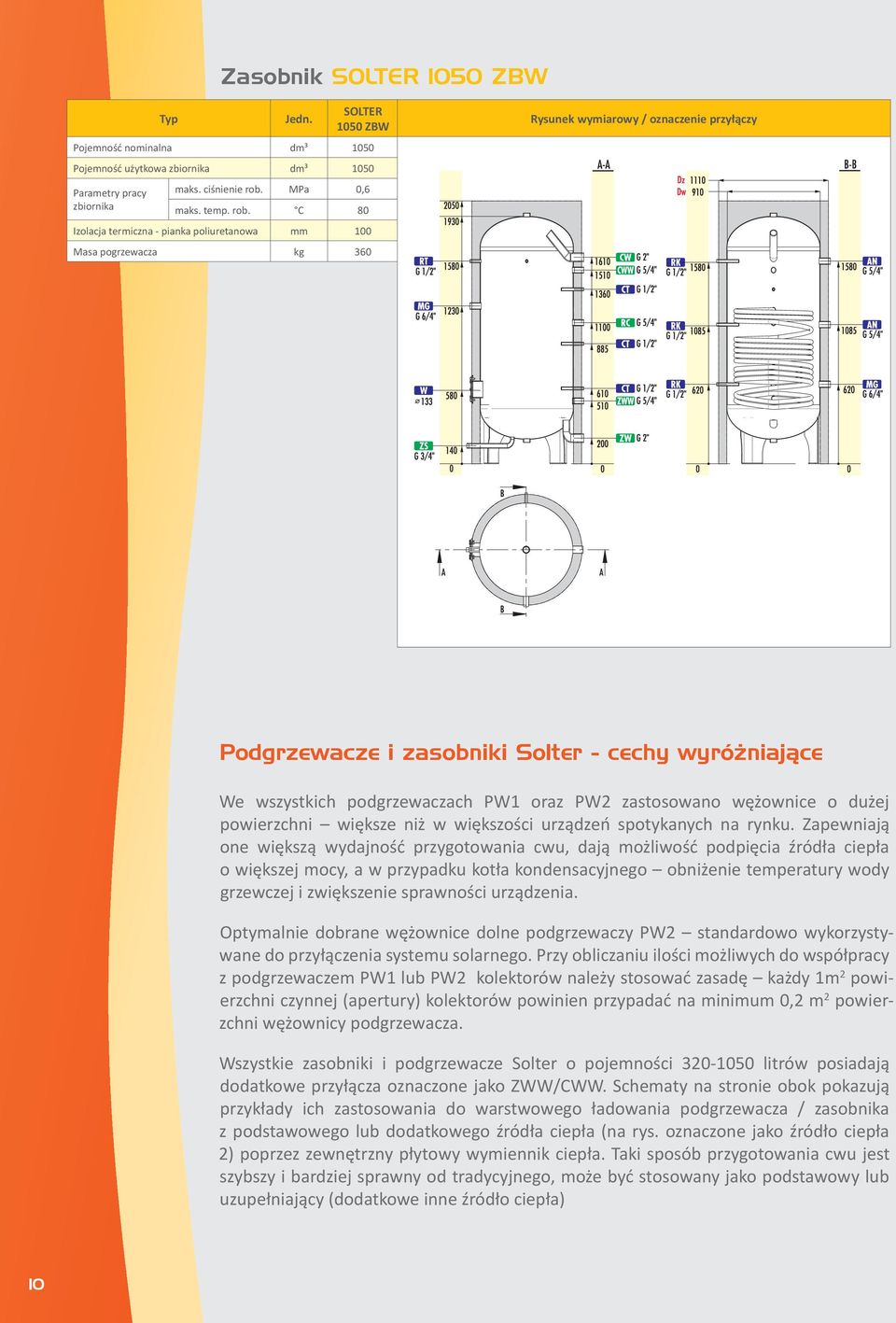

10 Zasobnik 1050 ZBW 1050 ZBW Pojemność nominalna dm³ 1050 Pojemność użytkowa dm³ 1050 Izolacja termiczna - pianka poliuretanowa mm 100 Masa pogrzewacza kg 360 Podgrzewacze i zasobniki Solter - cechy wyróżniające We wszystkich podgrzewaczach PW1 oraz PW2 zastosowano wężownice o dużej powierzchni większe niż w większości urządzeń spotykanych na rynku. Zapewniają one większą wydajność przygotowania cwu, dają możliwość podpięcia źródła ciepła o większej mocy, a w przypadku kotła kondensacyjnego obniżenie temperatury wody grzewczej i zwiększenie sprawności urządzenia. Optymalnie dobrane wężownice dolne podgrzewaczy PW2 standardowo wykorzystywane do przyłączenia systemu solarnego. Przy obliczaniu ilości możliwych do współpracy z podgrzewaczem PW1 lub PW2 kolektorów należy stosować zasadę każdy 1m 2 powierzchni czynnej (apertury) kolektorów powinien przypadać na minimum 0,2 m 2 powierzchni wężownicy podgrzewacza. Wszystkie zasobniki i podgrzewacze Solter o pojemności litrów posiadają dodatkowe przyłącza oznaczone jako ZWW/CWW. Schematy na stronie obok pokazują przykłady ich zastosowania do warstwowego ładowania podgrzewacza / zasobnika z podstawowego lub dodatkowego źródła ciepła (na rys. oznaczone jako źródło ciepła 2) poprzez zewnętrzny płytowy wymiennik ciepła. Taki sposób przygotowania cwu jest szybszy i bardziej sprawny od tradycyjnego, może być stosowany jako podstawowy lub uzupełniający (dodatkowe inne źródło ciepła) 10

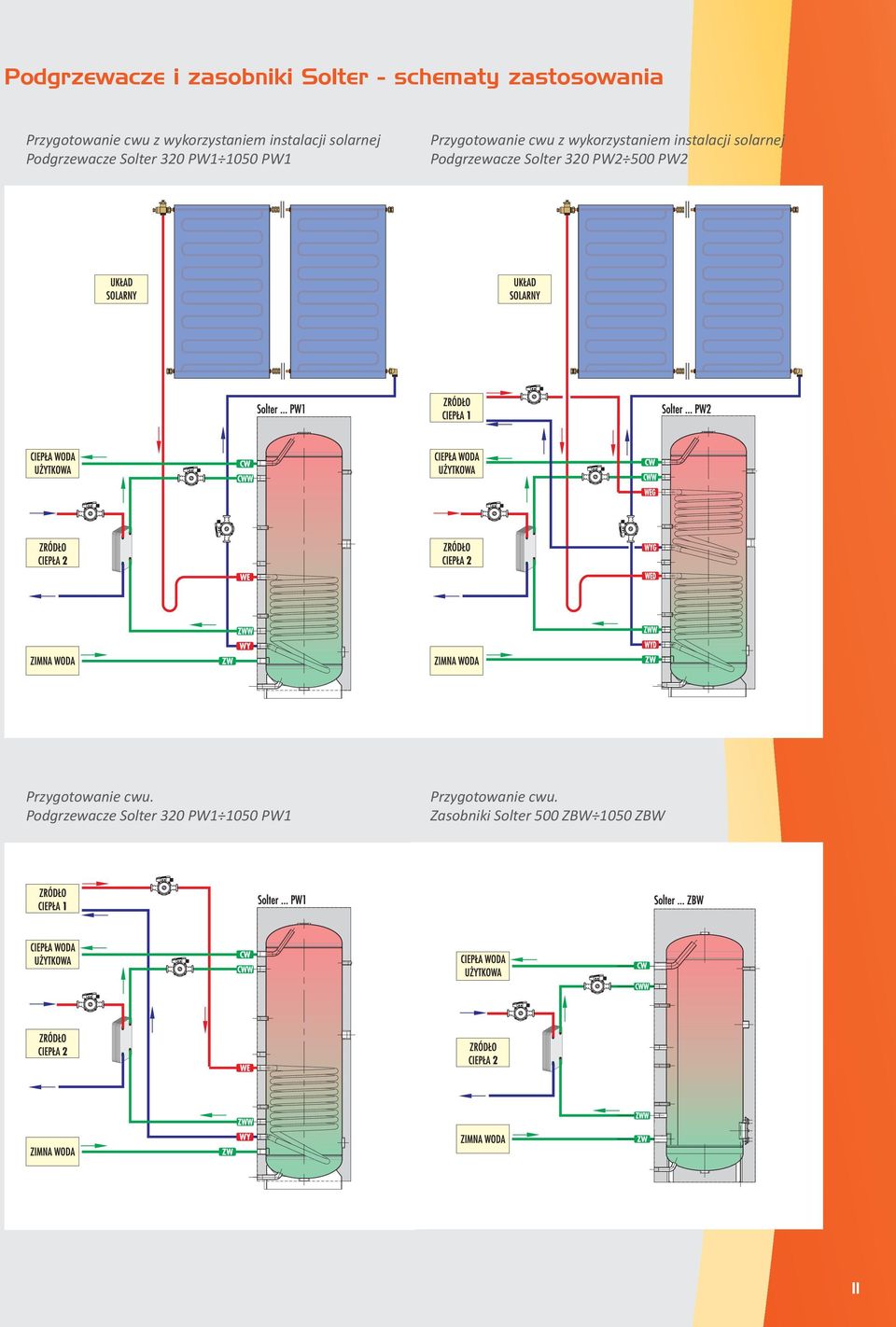

11 Podgrzewacze i zasobniki Solter - schematy zastosowania Przygotowanie cwu z wykorzystaniem instalacji solarnej Podgrzewacze Solter 320 PW PW1 Przygotowanie cwu z wykorzystaniem instalacji solarnej Podgrzewacze Solter 320 PW2 500 PW2 Przygotowanie cwu. Podgrzewacze Solter 320 PW PW1 Przygotowanie cwu. Zasobniki Solter 500 ZBW 1050 ZBW 11

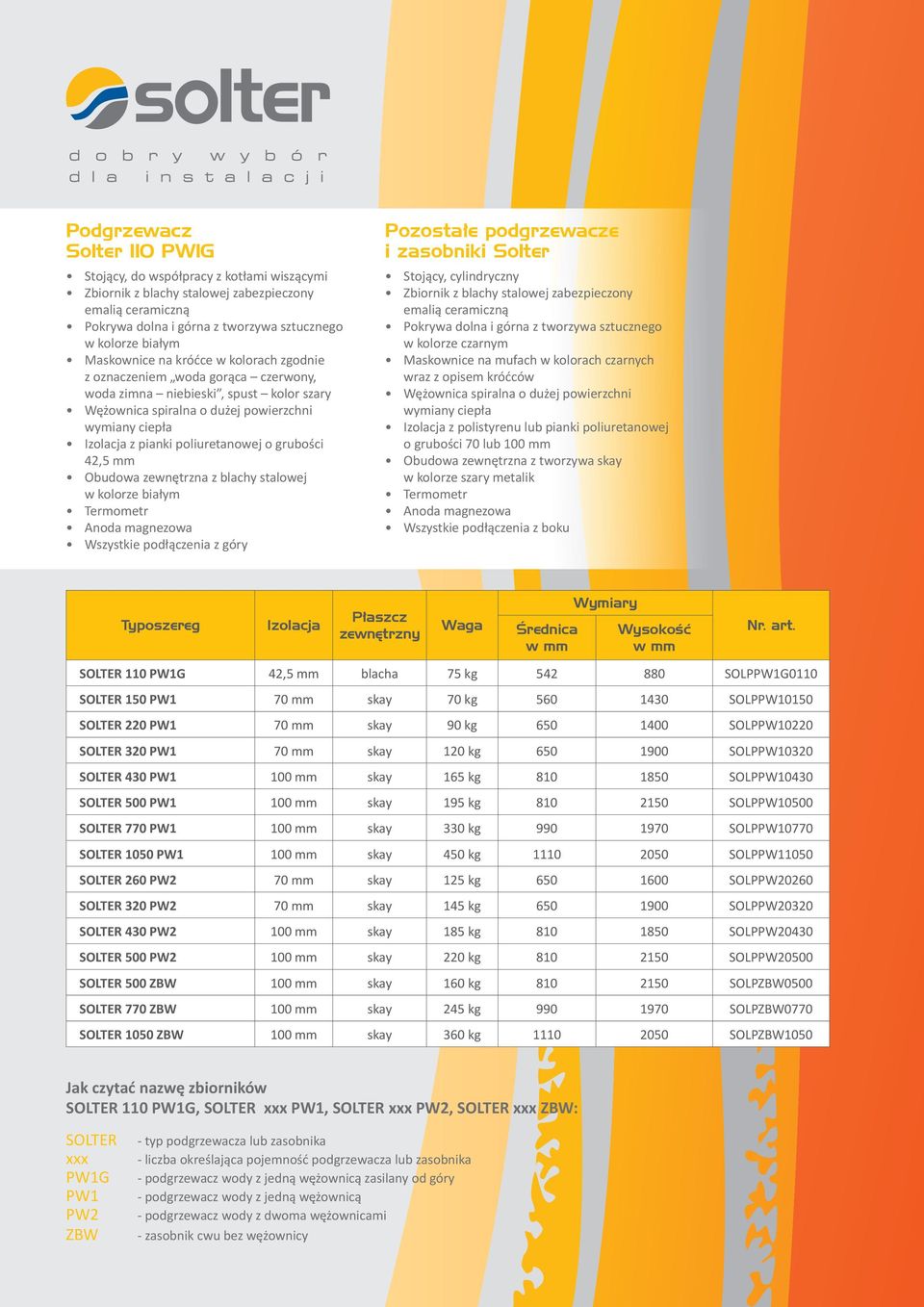

12 Podgrzewacz Solter 110 PW1G Stojący, do współpracy z kotłami wiszącymi Zbiornik z blachy stalowej zabezpieczony emalią ceramiczną Pokrywa dolna i górna z tworzywa sztucznego w kolorze białym Maskownice na króćce w kolorach zgodnie z oznaczeniem woda gorąca czerwony, woda zimna niebieski, spust kolor szary Wężownica spiralna o dużej powierzchni wymiany ciepła Izolacja z pianki poliuretanowej o grubości 42,5 mm Obudowa zewnętrzna z blachy stalowej w kolorze białym Termometr Anoda magnezowa Wszystkie podłączenia z góry Pozostałe podgrzewacze i zasobniki Solter Stojący, cylindryczny Zbiornik z blachy stalowej zabezpieczony emalią ceramiczną Pokrywa dolna i górna z tworzywa sztucznego w kolorze czarnym Maskownice na mufach w kolorach czarnych wraz z opisem króćców Wężownica spiralna o dużej powierzchni wymiany ciepła Izolacja z polistyrenu lub pianki poliuretanowej o grubości 70 lub 100 mm Obudowa zewnętrzna z tworzywa skay w kolorze szary metalik Termometr Anoda magnezowa Wszystkie podłączenia z boku oszereg Izolacja Płaszcz zewnętrzny Waga Średnica w mm Wymiary Wysokość w mm Nr. art. 110 PW1G 42,5 mm blacha 75 kg SOLPPW1G PW1 70 mm skay 70 kg SOLPPW PW1 70 mm skay 90 kg SOLPPW PW1 70 mm skay 120 kg SOLPPW PW1 100 mm skay 165 kg SOLPPW PW1 100 mm skay 195 kg SOLPPW PW1 100 mm skay 330 kg SOLPPW PW1 100 mm skay 450 kg SOLPPW PW2 70 mm skay 125 kg SOLPPW PW2 70 mm skay 145 kg SOLPPW PW2 100 mm skay 185 kg SOLPPW PW2 100 mm skay 220 kg SOLPPW ZBW 100 mm skay 160 kg SOLPZBW ZBW 100 mm skay 245 kg SOLPZBW ZBW 100 mm skay 360 kg SOLPZBW1050 Jak czytać nazwę zbiorników 110 PW1G, xxx PW1, xxx PW2, xxx ZBW: xxx PW1G PW1 PW2 ZBW - typ podgrzewacza lub zasobnika - liczba określająca pojemność podgrzewacza lub zasobnika - podgrzewacz wody z jedną wężownicą zasilany od góry - podgrzewacz wody z jedną wężownicą - podgrzewacz wody z dwoma wężownicami - zasobnik cwu bez wężownicy
