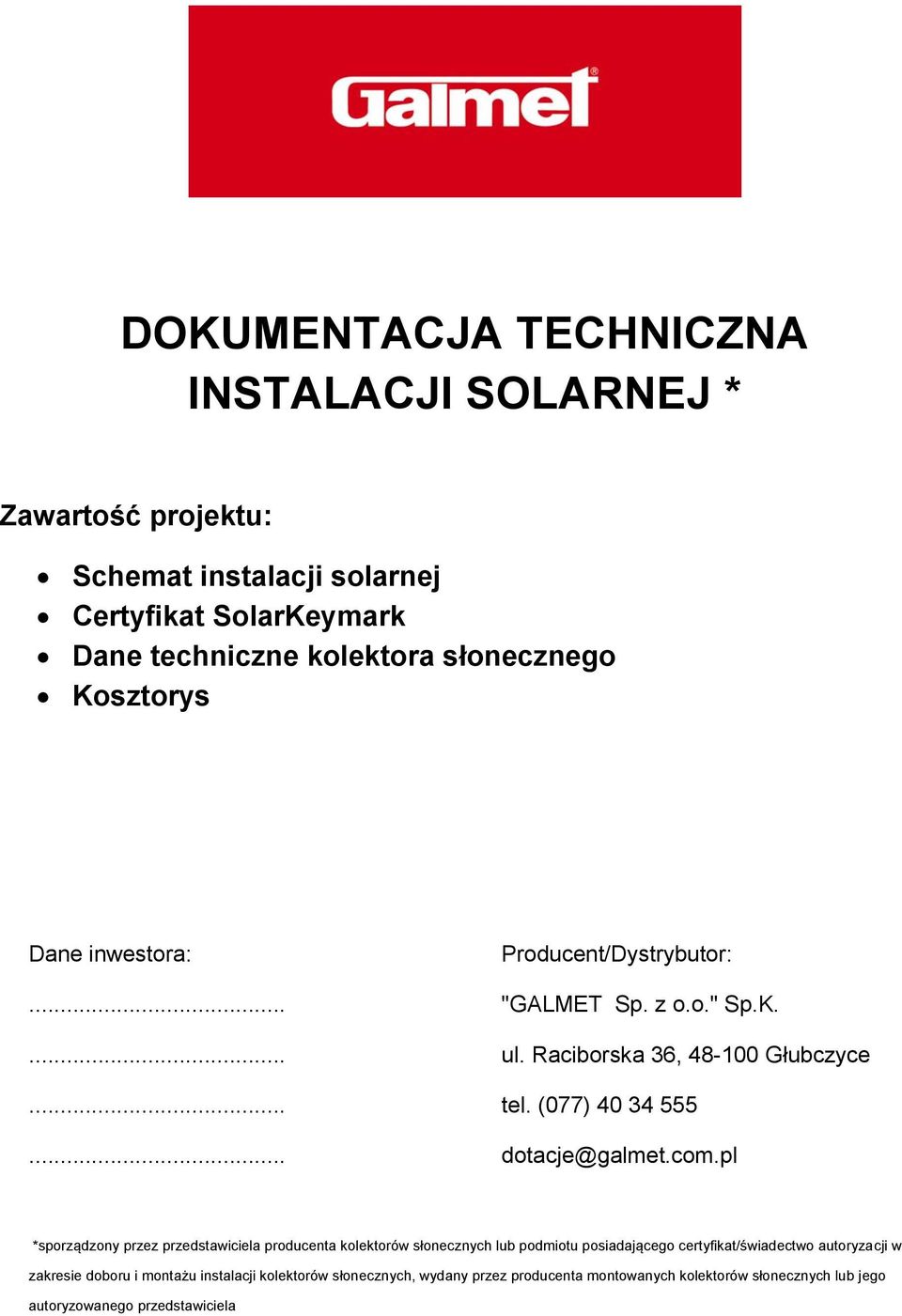

1 DOKUMENTACJA TECHNICZNA INSTALACJI SOLARNEJ * Zawartość projektu: Schemat instalacji solarnej Certyfikat SolarKeymark Dane techniczne kolektora słonecznego Kosztorys Dane inwestora: Producent/Dystrybutor: "GALMET Sp. z o.o." Sp.K. ul. Raciborska 36, Głubczyce tel. (077) dotacje@galmet.com.pl *sporządzony przez przedstawiciela producenta kolektorów słonecznych lub podmiotu posiadającego certyfikat/świadectwo autoryzacji w zakresie doboru i montażu instalacji kolektorów słonecznych, wydany przez producenta montowanych kolektorów słonecznych lub jego autoryzowanego przedstawiciela

2 Spis treści 1. Opis techniczny Dane techniczne Zestawienie elementów systemu solarnego Kosztorys rzeczowo finansowy (wycena wykonawcy) Certyfikat Solar Keymark Schemat instalacji solarnej Symulacja solarna - GetSolar

3 1. Opis techniczny Podstawa opracowania Projekty budowlano-wykonawcze Wytyczne projektowania wykonywanych instalacji Uzgodnienia z inwestorem Obowiązujące normy i przepisy Zakres opracowania Niniejsze opracowanie zawiera projekt instalacji solarnej do przygotowywania ciepłej wody użytkowej w domu jednorodzinnym lub wielorodzinnym, potrzebny do uzyskania dotacji w formie dofinansowania spłaty kredytu, której udziela NFOŚiGW (szczegółowe info na Opis instalacji solarnej Zaprojektowano system solarny firmy GALMET, którego zadaniem jest wykorzystanie energii słonecznej do podgrzewania ciepłej wody użytkowej. Opisany poniżej zestaw "PREMIUM STANDARD" (str.39 w katalogu Galmet 01/2013) składa się z 2 kolektorów słonecznych typu KSG21 Premium GT, naczynia przeponowego 24 L, sterownika solarnego, kompletu przyłączeniowego, grupy pompowej dwudrogowej, pojemnika glikolu 20l, zbiornika biwalentnego 200L typ SGW(S)B. Dodatkowo w zależności od rodzaju oraz pokrycia dachu istnieje możliwość wyboru zestawu montażowego (nie wchodzi on w skład zestawu solarnego). Do wspomagania układu w okresie zimowym, w dni pochmurne oraz w okresach wzmożonego zapotrzebowania na c.w.u. wymagane jest dodatkowe źródło energii (np. kocioł, pompa ciepła, grzałka elektryczna, kominek itp.). Kolektory usytuowane mogą być na dachu pochyłym, płaskim lub innej powierzchni płaskiej (np. na ziemi). Rurarz od kolektorów do zbiornika będzie wykonany z rury miedzianej. Należy je zaizolować otulinami odpornymi na temperaturę 200 C - nie ujęte w cenie wyżej wymienionego zestawu. Cały układ jest dostarczany przez firmę GALMET w formie spakowanego na jednej palecie zestawu. Powyższe rozwiązania zaprojektowano na podstawie wytycznych projektowych dla systemów solarnych, wypełnionej ankiety oraz po konsultacji z inwestorem. 3

4 2. Dane techniczne Dane techniczne kolektora KSG21 Premium GT Parametr KSG21 Premium GT Powierzchnia czynna [m²] 1,941 Powierzchnia całkowita [m²] 2,103 Wymiary (długość, szerokość, grubość) [mm] 2035x1036x83 Waga (bez cieczy) [kg] 36,8 Pojemność cieczy [l] 1,6 Przyłącze [mm] 22 Maksymalne ciśnienie [bar] 10 Ciśnienie robocze [bar] 1,5 Opór przepływu [mbar] 1,8 Pokrycie absorbera Warstwa absorbera wysoko selektywna warstwa tytanu i kwarcu 4 miedź Współczynnik absorbcji [%] 95,3 Szyba Izolacja Pryzmatyczna, antyrefleksyjna Wełna mineralna RockWool Temperatura stagnacji [ C] 188 Sprawności η o 0,786 Liniowy współczynnik przenikania ciepła a 1 [W/(m 2 *K)] 3,536 Kwadratowy współczynnik przenikania ciepła a 2 [W/(m 2 *K 2 )] 0,015 Obudowa Dane techniczne wymiennika biwalentnego Parametr SGW(S)B 200 SGW(S)B 250 aluminium SGW(S)B 300 SGW(S)B 400 Pojemność nominalna [l] Pojemność rzeczywista [l] * Najwyższe ciśnienie robocze [MPa] 1,0 Najwyższe ciśnienie wężownicy [MPa] 1,6 Powierzchnia wymiennika - dolna [m 2 ] 1,0 1,2 1,4 1,8 Moc wymiennika - dolna (70/10/45 C) [kw] ,6 43 Wydajność [l/h] Powierzchnia wymiennika - górna [m 2 ] 0,7 0,7 1,1 1,1 Moc wymiennika - górna (70/10/45 C) [kw] ,4 26,4 Wydajność [l/h] Wysokość zbiornika [mm] Średnica zbiornika [mm] Waga netto *pojemność zbiornika po odjęciu wężownic

5 Dane techniczne grupy pompowej i sterownika Parametr Wbudowana pompa Wilo RS Grundfos 15/65 Sterownik solarny STDC, MTDC (TDC3), Smart GT Sol Maksymalna temperatura cieczy [ C] 120 Maksymalne ciśnienie pracy [bar] 6 Zakres manometru [bar] 0-10 Zakres regulacji na rotametrze [l] 2-12 Zasilanie elektryczne Przyłącza hydrauliczne Izolacja Wymiary [mm] 1 faz. 230V~50Hz GZ3/4" EPP 250x380x Zestawienie elementów systemu solarnego Nr katalogowy * Nazwa Zestaw solarny PREMIUM STANDARD w skład zestawu wchodzi: Ilość Kolektor słoneczny KSG21 Premium GT 2 Pompa obiegowa - Grupa dwudrogowa 1 Sterownik solarny 1 Naczynie solarne 24 litrów 1 Komplet przyłączeniowy 1 Glikol 20 litrów 1 Wymiennik biwalentny SGW(S)B 200l 1 *zestaw solarny z wymiennikiem c.w.u. w obudowie z tworzywa 5

6 4. Kosztorys rzeczowo finansowy (wycena wykonawcy) Suma powierzchni całkowitej (brutto) kolektorów wynosi 4,206 m Koszty kwalifikowane przedsięwzięcia, w tym: Ogółem w zł (brutto) Koszt projektu budowlano-wykonawczego rozwiązania technologicznego dotyczącego montażu instalacji do przygotowania ciepłej wody użytkowej Koszt nabycia nowych instalacji kolektorów słonecznych, w tym: kolektory słoneczne szt. 2 o łącznej powierzchni czynnej 3,882m zasobnik o pojemności 200 dm przewody instalacyjne aparatura kontrolno pomiarowa i automatyka inne (wskazać jakie) zestaw montażowy komplet przyłączeniowy naczynie solarne glikol 30.3 Koszt zakupu ciepłomierza spełniającego normy PN EN Koszt montażu instalacji kolektora słonecznego. Wykonawca: Pieczątka i podpis 6

7 7

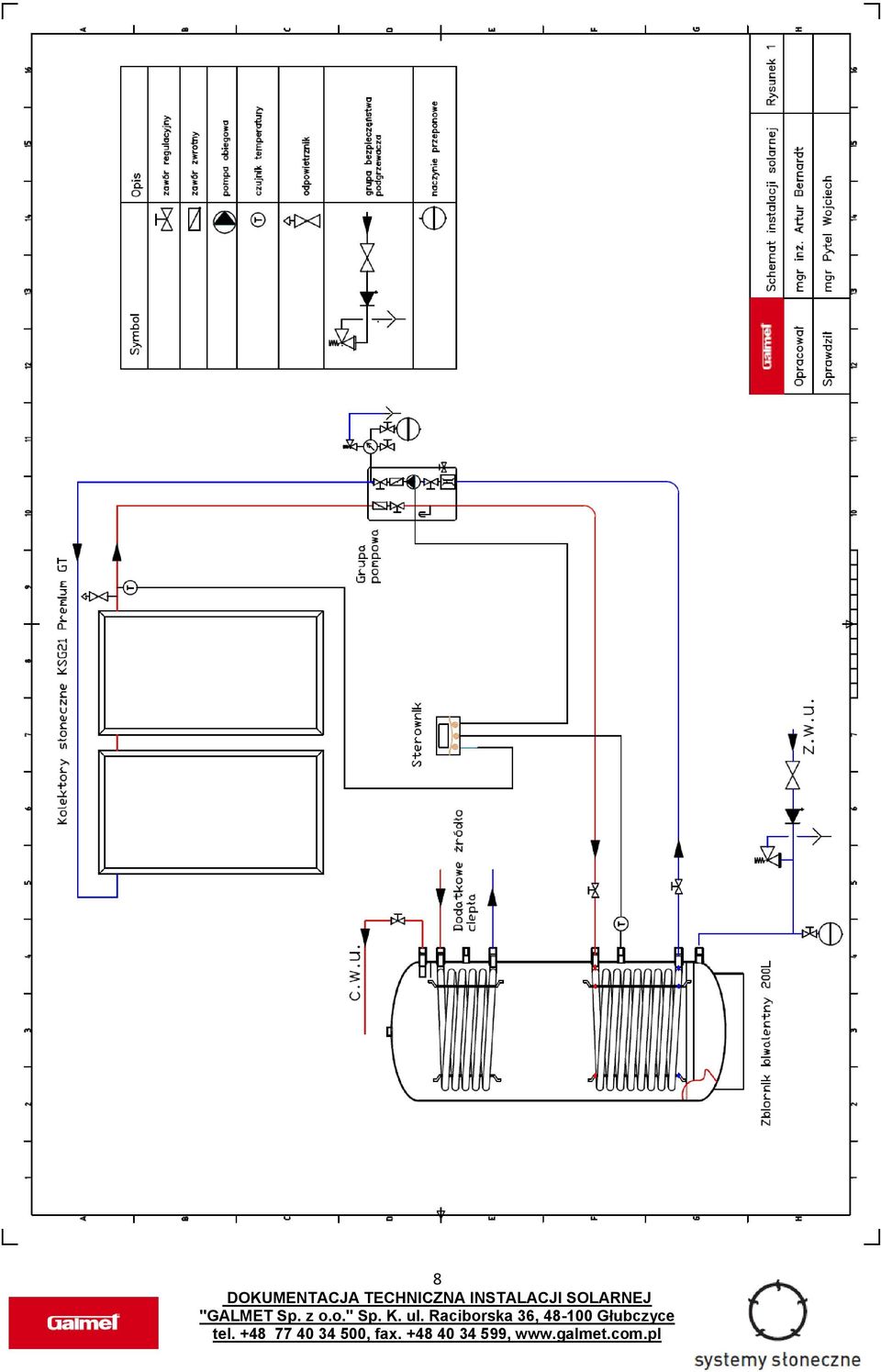

8 8

9 9

10 10

11 11
