1 Kumulo z dwiema wężownicami spiralnymi Zbiornik kombinowany do akumulacji ciepła -

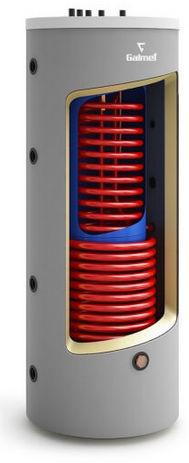

2 Zbiornik kombinowany Kumulo z dwiema wężownicami spiralnymi, to najwydajniejszy sposób na szybkie ogrzewanie wody użytkowej, przy jednoczesnym wspomaganiu ogrzewania c.o. Konstrukcja typu zbiornik w zbiorniku pozwala magazynować ciepło pochodzące z różnych źródeł i wymieniać je między systemami c.o. i c.w.u. Zamiast dwóch urządzeń typu wymiennik c.w.u. i bufor c.o. instalowany jest kombinowany zbiornik akumulacji ciepła co pozwala na znaczną oszczędność miejsca. Gwarantuje to również wysoki komfort ogrzewania wody i najwydajniejsze wykorzystanie pozyskanego ciepła. Kumulacja źródeł zasilania Kumulo oznacza kumulację. Kumulację zalet, ale również ciepła dostarczanego przez kilku źródeł. Zbiornik na ciepłą wodę użytkową znajduje się w górnej części bufora c.o. i zawiera dużą wężownicę spiralną zasilaną np. z kotła gazowego. W dolnej części bufora znajduje się wężownica solarna dedykowana do podłączenia kolektora słonecznego. Ciepło do bufora może być dostarczane również bezpośrednio z kotła c.o., kominka lub pompy ciepła. Kumulo posiada również możliwość dodatkowego zasilania przez elektryczny komplet grzejny GE. Niezależne zasilanie obu zbiorników umożliwia wymianę ciepła między tymi układami. Woda z zewnętrznego zbiornika otacza cały górny zbiornik co zapewnia najlepsze wykorzystanie zmagazynowanej energii. Komplet trzech czujników temperatury w różnych częściach zbiorników dba o pozyskanie ciepła ze źródła gwarantującego najwyższą oszczędność i pracę z odpowiednią temperaturą. Jeśli nie ma takiej potrzeby kocioł c.o., kominek czy pompa ciepła się nie uruchamiają. Komfortowa instalacja Skupienie przyłączy hydraulicznych w dennicy górnej i po dwóch stronach zbiornika Kumulo pozwoliło uprościć instalację i konserwację oraz jeszcze bardziej ograniczyć ilość zajmowanego miejsca. Wszystkie przyłącza systemu wody użytkowej, w tym cyrkulacja i czujnik temperatury umieszczone zostały obok siebie, w dennicy górnej. Symetrycznie, po bokach zbiornika, instalowane są natomiast elementy obiegu centralnego ogrzewania: przyłącza wężownicy solarnej, trzeciego źródła ciepła (pompy ciepła, kotła c.o. lub kominka) oraz zasilania ogrzewania podłogowego i grzejników. Na wysokości dolnej wężownicy i przyłącza trzeciego zasilania (w części górnej zbiornika) umieszczono mufy do czujników temperatury. Ich stosowanie gwarantuje redukcję kosztów ogrzewania i pozwala uniknąć przegrzewania wody w obiegu centralnego ogrzewania. Temperatura wody zostaje dobrana do rodzaju systemu ogrzewania: dla grzejników wyższa lub dla ogrzewania podłogowego niższa. Gwarancja oszczędności

3 Swobodny przepływ energii pomiędzy zbiornikiem c.w.u. i c.o. oraz zastosowanie różnych źródeł zasilania, w tym bezpłatnej energii słonecznej, pozwoliły stworzyć układ o wysokiej stabilności energetycznej. Wysoka wydajność układu wężownic w dwóch zbiornikach przełożyła się na niższe koszty ogrzewania budynku i wody użytkowej. Dzięki zastosowaniu wydajnej izolacji, wykonanej w opatentowanej technologii ocieplenia, straty postojowe są bardzo niskie, co znacznie ogranicza koszty ogrzewania domu i wody użytkowej. Dodatkowa izolacja termiczna zapewniona jest też przez zewnętrzną obudowę zbiornika. Dostępne ocieplenia: Twarda, pianka poliuretanowa w obudowie z tworzywa sztucznego typu skay/pvc. Rozbieralna, gruba pianka poliuretanowa 100 mm, w obudowie z tworzywa sztucznego typu skay/pvc 500/ /200 litrów. Bezpieczne użytkowanie Zasobnik c.w.u. wyposażony jest w kompleksowe zabezpieczenie antykorozyjne. Jego wnętrze pokrywa szczelnie emalia ceramiczna EXTRA GLASS, nakładana metodą na mokro i specjalnie wypalana. W połączeniu z wymienną anodą magnezową zapewnia bezpieczne użytkowanie ciepłej wody użytkowej. Anodę magnezową można zastąpić aktywną anodą tytanową, która nie wymaga wymiany. Kompletne wyposażenie dodatkowe W ofercie firmy Galmet, znajdują się również: Wężownica miedziana, karbowana o zwiększonej powierzchni wymiany ciepła, do montażu w zbiorniku zewnętrznym. Komplety elektryczne GE z grzałką i sterownikiem. Osłony czujnika temperatury. Naczynia wyrównawcze c.o. do układów otwartych, malowane (w opcji także ocieplone). Idealny do każdego domu Zbiornik kombinowany Kumulo oferowany jest w lekkiej obudowie z szarego tworzywa typu: skay/pvc. W wersji specjalnej dostępne są 4 kolory dodatkowe. Kumulo umożliwia różne konfiguracje pojemności zbiornika zewnętrznego i wewnętrznego.

4 Gwarantowana jakość Najlepsze surowce, zaawansowana technologia produkcji i ponad 34 lata doświadczenia gwarantują najwyższą jakość na każdym etapie produkcji zbiorników Kumulo. Pozwala to zaoferować użytkownikom 60 miesięcy gwarancji (szczegóły w karcie gwarancyjnej). Dane techniczne Jednostka 300/80 380/ / / / /200 pojemność magazynowa zbiornika c.w.u.* (wewnętrzne l pojemność magazynowa zbiornika c.o.* (zewnętrznego l max. ciśnienie pracy zbiornika c.w.u. MPa max. ciśnienie pracy zbiornika c.o. MPa max. ciśnienie pracy wymienników MPa max. temperatura pracy zbiornika C max. temperatura pracy wymiennika C powierzchnia wymiennika do kolektora słonecznego m² pojemność wymiennika do kolektora słonecznego l moc wymiennika do kolektora słonecznego (70/10/45 kw powierzchnia wymiennika c.o. m² pojemność wymiennika c.o. l moc wymiennika c.o. (70/10/45 C) kw anoda magnezowa mm 38x400 38x400 38x400 38x400 38x400 38x400 h1 - spust wody Gw 1" mm h2 - przyłącze wody kotłowej - Gw 5/4" mm h3 - odpływ wody z wężownicy - Gw 1" mm h4 - mufa pod osłonę czujnika I- Gw 3/4" mm

5 Dane techniczne Jednostka 300/80 380/ / / / /200 h5 - przyłacze wody kotłowej- Gw 5/4" mm h6 -Dopływ gorącej wody do wężonicy - Gw 1" mm h7 - przyłacze wody kotłowej- Gw 5/4" mm h8 - przyłacze wody kotłowej- Gw 5/4" mm h9 - mufa pod osłonę czujnika II- Gw 3/4" mm h10 - przyłącze wody kotłowej- Gw 5/4" mm h11 - przyłacze wody kotłowej- Gw 5/4" mm L - wysokość mm d - wewnętrzna średnica zbiornika mm D - średnica zewnętrzna zbiornika z ociepleniem z twardym mm D - zewnętrzna średnica zbiornika mm waga netto kg wysokość przy pochyleniu mm średnica zewnętrzna zbiornika z ociepleniem z mię mm

6 Schemat zbiornika kombinowanego z dwoma wężownicami
