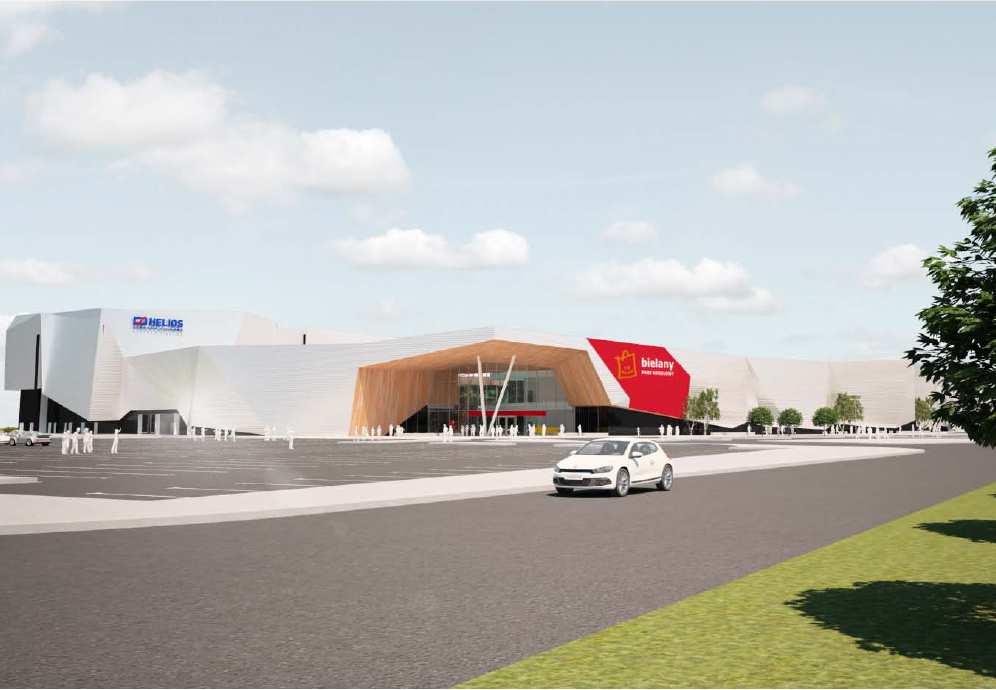

1 1 PROJEKT PRZETARGOW Y I. KARTA TYTUŁOWA PROJEKTU DANE OGÓLNE Obiekt: Lokalizacja: Inwestor: Projektant: Stadium: Dokument: Park Handlowy Bielany Bielany Wrocławskie, gmina Kobierzyce, ul. Czekoladowa 7, 9-11 działki nr: działki nr 280/41, 280/67, 280/52, 280/62, 280/66, obręb Bielany Wrocławskie AM 5 Inter IKEA Centre Polska S.A. Pl. Szwedzki 3, Janki Raszyn NIRAS Polska Sp. z o.o. ul. Lublańska Kraków GROUP-ARCH SP Z O.O. Al. Kasztanowa 14a, Wrocław PROJEKT PRZETARGOWY ROZBUDOWA Z PRZEBUDOWĄ ISTNIEJĄCEGO CENTRUM HANDLOWEGO BIELANY Z PARKINGIEM PODZIEMNYM, OBSŁUGĄ KOMUNIKACYJNĄ I TOWARZYSZĄCĄ MU INFRASTRUKTURĄ TECHNICZNĄ.

2 2 PROJEKT PRZETARGOW Y Na podstawie art. 20 ust. 4 ustawy z dnia 7 lipca 1994r. Prawo budowlane (jednolity tekst Dz.U. z 2003r. Nr 207, poz z późniejszymi zmianami) niżej podpisani projektanci oświadczają, że niniejszy projekt przetargowy został sporządzony zgodnie z obowiązującymi przepisami oraz zasadami wiedzy technicznej. Niniejsze opracowanie jest zgodne z umową i kompletne z punktu widzenia celu, któremu ma służyć. Przedmiotowy projekt (utwór architektoniczny) jest chroniony prawem autorskim zgodnie z Ustawą nr 83 z dn r. O prawie autorskim i prawach pokrewnych (Dz.U. nr 24 z 1994r.). 8. INSTALACJE SANITARNE 8.2 INSTALACJA GASZENIA GAZEM INSTALACJE WEWNĘTRZNE WOD.- KAN. ZESPÓŁ PROJEKTOWY Projektant: Mgr inż. Grzegorz Wojtowicz Opracował: mgr inż. Jacek Betlej Nr upr: PDK/0118/POOE/10 Opracował: Mgr inż. Maciej Kubal SPRAWDZAJĄCY mgr inż. Tadeusz Zygmunt Nr upr: A-649-1/83

3 3 II. PROJEKT PRZETARGOWY SPIS ZAWARTOŚCI OPRACOWANIA I. KARTA TYTUŁOWA PROJEKTU... 1 II. SPIS ZAWARTOŚCI OPRACOWANIA... 3 III. CZĘŚĆ OPISOWA INSTALACJE SANITARNE INSTALACJA GASZENIA GAZEM PODSTAWA OPRACOWANIA CHARAKTERYSTYKA INWESTYCJI PRZEDMIOT OPRACOWANIA ZAKRES OPRACOWANIA WYMAGANIA STAWIANE POMIESZCZENIOM CHRONIONYM OPIS SYSTEMU INSTALACJA WYKRYWANIA POŻARU OPIS OGÓLNY CENTRALA STERUJĄCA, ELEMENTY SYGNALIZACJI I DETEKCJI OKABLOWANIE SYSTEMOWE INSTALACJA GASZENIA OPIS OGÓLNY OBLICZENIA PROJEKTOWE ILOŚCI GAZU ALGORYTM DZIAŁANIA SYSTEMU GASZENIA GAZEM PODSTAWOWE KOMPONENTY STAŁEGO URZĄDZENIA GAŚNICZEGO BUTLE Z GAZEM OBOJĘTNYM URZĄDZENIE OPÓŹNIAJĄCE RUROCIĄGI DYSZE WARUNKI ODBIORU I UŻYTKOWANIA UWAGI DLA STRAŻY POŻARNEJ PO WYZWOLENIU INSTALACJI GASZENIA WYTYCZNE DLA BRANŻ WENTYLACJA/KLIMATYZACJA ELEKTRYKA/TELETECHNIKA ARCHITEKTURA/ARANŻACJA ZESTAWIENIE ELEMENTÓW SPIS RYSUNKÓW... 13

4 4 PROJEKT PRZETARGOW Y III. CZĘŚĆ OPISOWA 8 INSTALACJE SANITARNE 8.7 INSTALACJA GASZENIA GAZEM PODSTAWA OPRACOWANIA Podstawę formalno-prawną niniejszego opracowania stanowią: Zlecenie Inwestora; Projekt przetargowy architektoniczny opracowany przez biuro GRUP-ARCH z Wrocławia; Szczegółowe wytyczne projektowania obiektów IKEA otrzymane od Inwestora: Technical Design Manual; Technical Design Manual errata v1; Główne założenia/wytyczne projektowe. Instalacje Sanitarne Rev.02; Food & Beverage Manual; Przewodnik Techniczny_Bielany; Uzgodnienia z Zamawiającym; Uzgodnienia międzybranżowe; Projekty przetargowe innych branż opracowywane równolegle; Rozporządzenie Ministra Infrastruktury z dnia r. w sprawie warunków technicznych, jakim powinny odpowiadać budynki i ich usytuowanie (Dz. U. nr 75/2002, poz. 690) wraz z późniejszymi zmianami; Rozporządzenie Ministra Spraw Wewnętrznych i Administracji z dnia 7 czerwca 2010 r. w sprawie ochrony przeciwpożarowej budynków, innych obiektów budowlanych i terenów (Dz.U. Nr 109, poz.719), Rozporządzenie Ministra Spraw Wewnętrznych i Administracji z dnia 24 lipca 2009 r. w sprawie przeciwpożarowego zaopatrzenia w wodę oraz dróg pożarowych (Dz. U. Nr 124, poz. 1030), Zasady wiedzy technicznej. Ustawa z dnia 7 lipca 1994 r. Prawo budowlane (Dz. U. Nr 243, poz z 2010 r.), Rozporządzenie Ministra Infrastruktury z dn. 12 kwietnia 2002 r w sprawie warunków technicznych, jakim powinny odpowiadać budynki i ich usytuowanie (Dz. U. Nr 75, poz. 690, z 2003 r. Nr 33, poz. 270, z 2004 r. Nr 109, poz z 2008 r. Nr 201, poz i Nr 228, poz. 1514; z 2009 r. Nr 56, poz. 461), Rozporządzenie Ministra Spraw Wewnętrznych i Administracji z dnia 7 czerwca 2010 r. w sprawie ochrony przeciwpożarowej budynków, innych obiektów budowlanych i terenów (Dz. U. Nr 109, poz. 719), Specyfikacja techniczna PKN-CEN/TS Systemy sygnalizacji pożarowej. Cześć 14: Wytyczne planowania, projektowania, instalowania, odbioru, eksploatacji i konserwacji, Wytyczne VDS Wytyczne branżowe Obowiązujące normy i przepisy budowy urządzeń elektrycznych, Instrukcje, DTR i wytyczne producentów instalowanych urządzeń, Oprogramowanie: licencja: Windows, ACAD, Office CHARAKTERYSTYKA INWESTYCJI PROJEKTOWANA GALERIA Projektowany obiekt handlowy zlokalizowany będzie na działce Inwestora. Będzie to obiekt wielokondygnacyjny, podpiwniczony przylegający z jednej strony do istniejącej Galerii BIELANY I. W projektowanym obiekcie znajdą się:

5 5 Galeria butików wraz z infrastrukturą socjalną (poziomy 0 i +1); Zespół FOOD COURTÓW wraz z infrastrukturą socjalną; Kompleks sal kinowych wraz z infrastrukturą socjalną i techniczną (poziomy +2 i +3); Parking podziemny jednokondygnacyjny (częściowo również pod parkingiem naziemnym); Strefa dostaw; Pomieszczenia techniczne dla instalacji obsługujących projektowaną galerię. Powierzchnia całkowita budynku z garażem: ok m 2 Powierzchnia całkowita budynku bez garażu: m 2 Podstawowe urządzenia i pomieszczenia techniczne dla wodnych instalacji ochrony ppoż. zlokalizowano na poziomie PRZEDMIOT OPRACOWANIA Przedmiotem niniejszego opracowania jest projekt wykonawczy instalacji systemu gaszenia magazynu paliw Parku Handlowego Bielany. Magazyn paliw będzie wyposażony w Stałe Urządzenie Gaśnicze (środek gaśniczy ARGON) wraz z systemem wykrywania pożaru i sterowania gaszeniem ESSER Ochronie podlegać będzie całkowita kubatura pomieszczenia. Instalacja gaśnicza wyzwalać się będzie w przypadku pojawienia się dymu (a więc w początkowej fazie) nie dopuszczając do rozwoju pożaru ZAKRES OPRACOWANIA Niniejsze opracowanie zawiera projekt przetargowy systemu gaszenia gazem w pomieszczeniu magazynu paliwa wraz z systemem wykrywania pożaru i sterowania gaszeniem WYMAGANIA STAWIANE POMIESZCZENIOM CHRONIONYM Przestrzeń chroniona powinna stanowić wydzieloną strefę pożarową. Strefa chroniona musi być tak wykonana, aby można było osiągnąć, a następnie utrzymywać gaśniczą koncentrację tlenu. Elementy przegród budowlanych (ściany, stropy, podłogi, drzwi, okna) muszą być w stanie przetrzymać wzrost ciśnienia podczas napełnienia pomieszczenia gazem gaśniczym. Dlatego konieczne jest wykonanie odpowiedniego otworu odciążającego wyposażonego w klapę. Otwory odciążające w gaszonej strefie wyposażone zostaną w klapy ppoż. z siłownikiem 24 V sterowane z centrali gaszenia. Powierzchnie otworu odciążającego założono przy dopuszczalnym nadciśnieniu 200 Pa. Drzwi do pomieszczeń chronionych powinny pozostawać zawsze zamknięte. Można to osiągnąć stosując samozamykacze. Należy je również wyposażyć w zamki anti-panic. Przejścia instalacyjne na granicy stref chronionych gazem zabezpieczyć zgodnie z zasadami ochrony ppoż. w zakresie odporności ogniowej OPIS SYSTEMU Kompletny system gaszenia składa się z elektrycznego systemu wykrywania pożaru oraz hydraulicznego systemu gaszenia gazem obojętnym. System wykrywania pożaru nadzoruje chronione pomieszczenie czujkami płomienia (IR) oraz czujkami ciepła skonfigurowanymi w koincydencji, tj. w celu uniknięcia fałszywych alarmów procedura gaszenia jest uruchamiana po wykryciu pożaru, przez co najmniej dwie czujki nadzorujące tę samą przestrzeń. Drugim sposobem uruchomienia systemu gaszenia jest ręczne naciśnięcie przycisku startu gaszenia. Informacja o alarmie przekazywana jest do budynkowego systemu wykrywania pożaru. Podczas samego gaszenia otwiera się klapa upustowa przez którą dzięki wprowadzaniu

6 6 do pomieszczenia gazu obojętnego, zostaje wyparte powietrze zawierające tlen. Następnie centrala gaszenia zamyka klapę upustową a dzięki wymianie powietrza na gaz obojętny następuje ugaszenie pożaru INSTALACJA WYKRYWANIA POŻARU OPIS OGÓLNY Instalacja stałego urządzenia gaśniczego na gaz Argon uruchamiana jest poprzez sygnał z centrali wykrywania pożaru i sterowania gaszeniem. Uruchomienie instalacji gaśniczej może nastąpić w dwojaki sposób: Ręcznie poprzez naciśnięcie przycisku uruchamiającego gaszenie: START, umieszczonego w pobliżu drzwi wejściowych do pomieszczenia chronionego. Automatycznie po wykryciu pożaru, przez co najmniej dwie czujki nadzorujące tę samą przestrzeń (tzw. koincydencja 2-czujkowa). W przypadku pożaru w pomieszczeniu chronionym nastąpi automatyczne wyzwolenie gazu z butli gaśniczej do chronionego pomieszczenia. Uruchomiona zostanie równocześnie sygnalizacja alarmowa przed oraz w chronionym pomieszczeniu. Sygnał uruchomienia systemu zostanie przekazany za pomocą modułu umieszczonego na pętli centrali sygnalizacji pożarowej w obiekcie. Dodatkowo jest możliwe wyzwolenie instalacji ręcznie za pomocą przycisku START umieszczonego w pobliżu drzwi wejściowych do pomieszczenia chronionego. Możliwe jest również wstrzymanie wypływu gazu za pomocą przycisku WSTRZYMANIE przez tak długi czas, jak długo jest on wciśnięty (np. w sytuacji kiedy należy wydłużyć czas zwłoki czasowej dla celów bezpiecznej ewakuacji). Stężenie gaśnicze jest uzyskiwane w czasie nie dłuższym niż 60 s od momentu wyzwolenia gazu. Pomieszczenie ma być wyposażone w klapę odciążającą, o wymiarach wynikających z dobranej ilości środka gaśniczego oraz dopuszczalnej wartości przewidywanego przyrostu ciśnienia. Wszelkie kanały wentylacyjne, w momencie wykrycia pożaru mają zostać zamknięte, co stwarza konieczność wyposażenia ich w klapy odcinające zamykane na czas gaszenia ( sterowanie klap odcinających jest realizowane przez system SSP budynku ) CENTRALA STERUJĄCA, ELEMENTY SYGNALIZACJI I DETEKCJI Centrala wykrywania pożaru i sterowania gaszeniem powinna posiadać wymagane atesty i dopuszczenia. Instalacja gaśnicza uruchamiana jest przez sygnał z centrali detekcji pożaru i sterowania gaszeniem. Centrala sterowania gaszeniem nadzorowana będzie przez nadrzędną centralę sygnalizacji pożaru. Centrala wykrywania pożaru i sterowania gaszeniem w pomieszczeniu magazynu paliw przesyła do głównej centrali budynkowej następujące sygnały: ALARM I STOPNIA ALARM II STOPNIA - wyzwolenie instalacji gaśniczej uszkodzenie ogólne systemu gaśniczego Sygnały są pobierane przez odpowiedni moduł liniowy budynkowej centrali SSP. Na podstawie obliczeń dobiera się akumulatory o pojemności podtrzymujące pracę dozoru przez 72 godziny oraz w czasie alarmu przez 0,5 godziny. Ponadto w skład systemu wchodzą: Przyciski START GASZENIA umieszczone przy drzwiach wejściowych do pomieszczenia Lampy ostrzegawcze umieszczone nad drzwiami do pomieszczenia po stronie wewnętrznej i zewnętrznej Sygnalizator optyczno-akustyczny umieszczony na zewnątrz pomieszczenia. Czujniki dymu umieszczone na suficie właściwym pomieszczenia. Połączone są w sposób jak pokazano na rysunkach. System wykrywania pożaru nadzoruje chronione pomieszczenie czujkami płomienia (IR) oraz czujkami ciepła skonfigurowanymi w koincydencji, tj. w celu

7 7 uniknięcia fałszywych alarmów procedura gaszenia jest uruchamiana po wykryciu pożaru, przez co najmniej dwie czujki nadzorujące tę samą przestrzeń. Zasilacz buforowy do otwierania klapy upustowej Centrala sterująca nie może być umieszczona w butlowni, ponieważ droga do centrali sterującej nie może prowadzić przez pomieszczenie chronione. Centrala powinna być w innym wydzielonym pomieszczeniu, o ograniczonym dostępie dla osób nieuprawnionych. Uwaga: Po zainstalowaniu sygnalizator Flashni należy wyregulować tak aby nie zakłócał działania budynkowego dźwiękowego systemu ostrzegawczego DSO OKABLOWANIE SYSTEMOWE Okablowanie systemu zaprojektowano przy zastosowaniu następujących materiałów: YnTKSYekw1x2x0,8 mm 2 (pętle dozorowe) HDGs 2x1 mm 2 PH90 (obwody zasilania) HTKSHekw PH90 1x2x1 mm 2 (obwody sterujące i kontrolne) Sposób prowadzenia instalacji: Instalację w pomieszczeniu prowadzić podtynkowo. Kable o odporności ogniowej mocować za pomocą uchwytów metalowych (uchwyty metalowe atest CNBOP dla przewodów z PH90). Przejścia kabli przez stropy i ściany zabezpieczyć rurkami ochronnymi w przypadku ścian i stropów oddzielenia pożarowego dodatkowo uszczelnić masami o odporności ogniowej równej odporności ogniowej przegrody INSTALACJA GASZENIA OPIS OGÓLNY Gazowa technika gaśnicza opiera się przede wszystkim na zasadzie redukcji zawartości tlenu w powietrzu. Zgodnie z nią, zawartość tlenu w powietrzu jest redukowana z 21 % obj. do ok. 12% obj. i poniżej, poprzez wprowadzanie Argonu do atmosfery pomieszczenia chronionego i w ten sposób proces spalania zostaje przerwany. Stałe urządzenia gaśnicze gazowe mają za zadanie ugasić pożar w jego fazie początkowej i utrzymać stężenie gaśnicze w pomieszczeniu przez dłuższy czas. Argon jest gazem powszechnie występującym w powietrzu, dzięki czemu nie powoduje on efektu cieplarnianego, a tym samym nie oddziałuje na warstwę ozonową atmosfery. Argon jest obojętny chemicznie i nie powoduje korozji. Poza tym jest bezbarwny, bezwonny, bez smaku, a jego gęstość jest zbliżona do gęstości powietrza. Argon nie przewodzi prądu elektrycznego i tym samym jest szczególnie użyteczny do gaszenia pożarów urządzeń elektrycznych, elektronicznych, nośników danych, urządzeń telekomunikacyjnych, a przede wszystkim może być wykorzystywany do ochrony pomieszczeń, w których normalnie pracują ludzie. Uzyskane stężenia gaśnicze przekraczają NOAEL i LOAEL, a wiec wymagane jest Pneumatyczne Urządzenie Opóźniające (na rysunku PVE), blokada mechaniczna oraz nieelektryczne urządzenie alarmowe (syrena pneumatyczna) OBLICZENIA PROJEKTOWE ILOŚCI GAZU Obliczenie instalacji gaśniczej polega na określeniu niezbędnej ilości środka gaśniczego, średnic rurociągów, wielkości dysz. Ilość butli przyjmuję się zgodnie z między międzynarodowym standardem ISO Obliczenia załączono do opracowania ALGORYTM DZIAŁANIA SYSTEMU GASZENIA GAZEM Zainicjowanie alarmu pożarowego I stopnia następuje na skutek wykrycia dymu przez detektor pożaru. Sygnał alarmu przekazany jest do centrali automatycznego gaszenia. Zostaje uruchomiona sygnalizacja akustyczna i optyczna w centrali. Jednocześnie za pośrednictwem przekaźnika zostaje

8 8 uruchomiony sygnalizator akustyczno-optyczny (Flashni- uwaga: po zainstalowaniu sygnalizator należy wyregulować tak aby nie zakłócał działania budynkowego dźwiękowego systemu ostrzegawczego DSO) sygnał przerywany, oraz zostaje przesłany sygnał o alarmie I stopnia do budynkowej centrali SSP. Po zainicjowaniu alarmu natychmiast należy dokonać sprawdzenia miejsca skąd pochodził alarm i ustalenia jego przyczyn. w przypadku stwierdzenia alarmu fałszywego skasować alarm w centrali. w przypadku zagrożenia pożarowego, podjąć stosowne działania ratownicze. Jeśli sytuacja wymaga uaktywnienia Stałego Urządzenia Gaśniczego, wcisnąć przycisk START GASZENIA w celu przyspieszenia procedury gaszenia. Alarm I stopnia może być wywołany przez zadziałanie ostrzegaczy na dowolnej, ale tylko jednej linii dozorowej. Zadziałanie czujki w drugiej linii dozorowej wywoła ALARM II STOPNIA (rozpoczęcie procedury gaszenia wypływ gazu) w centrali automatycznego gaszenia. Centrala uruchamia instalację ostrzegawczo-alarmową: włączony zostaje sygnalizator ostrzegający i wzywający do opuszczenia pomieszczenia (SO-1) nad drzwiami do pomieszczenia. sygnalizator akustyczny (Flashni) zaczyna generować sygnał ciągły rozpoczyna się odliczanie czasu przeznaczonego na ewakuacje z chronionego pomieszczenia (30 sek.) za pośrednictwem przekaźników wewnętrznych centrali nastąpi otwarcie klapy odciążającej przez podanie napięcia 24VDC na siłownik klapy. Włączony zostaje sygnalizator ostrzegający przed wejściem do pomieszczenia (SD-1) nad drzwiami do pomieszczenia. Środek gaśniczy z butli startowej zostaje wyzwolony poprzez elektrozawór zestawu gaśniczego, sterowany impulsem elektrycznym ze sterownika za pośrednictwem przekaźnika. Wytworzone w ten sposób wewnętrznie ciśnienie sterujące jest dostępne dla programatora zegarowego. Po upływie ustawionego czasu zwłoki pneumatyczny programator zegarowy zatwierdza ciśnienie sterujące o wartości 4 bar i przełącza zawór 5/2-drożny na przepływ. Ciśnienie sterujące o wartości 10 bar może być rejestrowane tylko na przyłączu urządzenia opóźniającego. Gdy ciśnienie sterujące już nie występuje, programator zegarowy resetuje się automatycznie bez zwłoki. Podczas przebiegu czasu zwłoki ( 30 s ) wypełnieniu strefy gaśniczej można zapobiec tylko poprzez zawór stopujący podłączony za urządzeniem opóźniającym. Blokowanie wypełnienia jest również osiągane poprzez uruchomienie blokady mechanicznej podłączonej za urządzeniem opóźniającym. Po upływie 60s od rozpoczęcia wypływu środka gaśniczego zostaje zdjęte napięcie 24VDC z siłownika klapy odciążającej, i następuje zamykanie klap odciążającej za pomocą sprężyny. Kasowanie stanu alarmowania i powrót centrali do stanu dozorowania wykonuje się za pomocą przycisku KASOWANIE Warunkiem skuteczności kasowania jest brak czynnika pożarowego w obrębie automatycznych ostrzegaczy pożarowych PODSTAWOWE KOMPONENTY STAŁEGO URZĄDZENIA GAŚNICZEGO Stałe urządzenie gaśnicze na gaz składa się z następujących elementów: Butli gaśniczych wraz z zaworami. Manometrów z łącznikami ciśnieniowymi. Wyzwalaczy pneumatycznych i wyzwalacza elektromagnetycznego. Reduktora ciśnienia. Urządzenia opóźniającego Rurociągów wraz z dyszami. Instalacji wykrywania pożaru i sterowania gaszeniem.

9 BUTLE Z GAZEM OBOJĘTNYM Butle zawierają środek gaśniczy pod wysokim ciśnieniem URZĄDZENIE OPÓŹNIAJĄCE Działanie urządzenia opóźniającego bazuje na procesach pneumatycznych i mechanicznych, które są uruchamiane bez zwłoki po ujściu pneumatycznego medium sterującego. W przypadku pożaru za pomocą centrali sterującej gaszeniem, butla sterująca jest otwierana elektrycznie bez zwłoki. Reduktor ciśnienia podłączony za butlą sterującą redukuje medium sterujące do ciśnienia o wartości 10 bar, które jest w ten sposób dostępne w całym pneumatycznym obwodzie sterującym. Ciśnienie sterujące występuje na wejściu zamkniętego zaworu 5/2-drożnego urządzenia opóźniającego. Część medium sterującego jest odgałęziana przed zaworem 5/2-drożnym redukowana za pomocą reduktora ciśnienia do 4 bar. Wytworzone w ten sposób wewnętrznie ciśnienie sterujące jest dostępne dla programatora zegarowego. Po upływie ustawionego czasu zwłoki pneumatyczny programator zegarowy zatwierdza ciśnienie sterujące o wartości 4 bar i przełącza zawór 5/2-drożny na przepływ. Ciśnienie sterujące o wartości 10 bar może być rejestrowane tylko na przyłączu urządzenia opóźniającego. Gdy ciśnienie sterujące już nie występuje, programator zegarowy resetuje się automatycznie bez zwłoki. Podczas przebiegu czasu zwłoki wypełnieniu strefy gaśniczej można zapobiec tylko poprzez zawór stopujący podłączony za urządzeniem opóźniającym. Blokowanie wypełnienia jest również osiągane poprzez uruchomienie blokady mechanicznej podłączonej za urządzeniem opóźniającym RUROCIĄGI Instalacja rozprowadzająca dzieli się na dwie części: wysokociśnieniowa do kryzy redukcji ciśnienia (tuż za kolektorem) niskociśnieniowa - rurociągi rozdzielcze i rozprowadzające. Instalacja niskociśnieniowa powinna być wykonana z rur stalowych ocynkowanych, wg DIN 2458 lub DIN 244S. Ciśnienie próby 90 bar. Kształtki do łączenia rurociągów rozprowadzających i rozdzielczych wg DIN Orurowanie należy wykonać zgodnie z rysunkami DYSZE Maksymalna powierzchnia chroniona przez jedną dyszę wynosi ok. 30 m. Maksymalna wysokość chronionego pomieszczenia przez jeden rząd dysz wynosi 5m. Dysze zostały rozmieszczone w strefie gaszonej w pomieszczeniu. Precyzyjne ustalenie zależności pomiędzy dyszami, redukcją ciśnienia, rurociągami itd. przeprowadzono przy użyciu firmowego programu komputerowego. Przyjmuje się, że podstawowa ilość gazu gaśniczego dopływa do pomieszczenia chronionego w czasie poniżej 60 s WARUNKI ODBIORU I UŻYTKOWANIA Podczas prowadzenia prac (instalacyjno-montażowych) systemu należy zapewnić: o Nadzór autorski. o Nadzór inwestorski. Prace powinny być wykonywane zgodnie z dokumentacją projektową. Wszelkie zmiany w stosunku do niniejszej dokumentacji muszą być uzgadniane z autorami projektu. Wykonawca po zrealizowaniu projektu wykona i przygotuje: o Próbę ciśnienia pneumatycznego 3 bar przez min. 10 minut; dopuszczalny spadek ciśnienia po 10 min. -20% ciśnienia próbnego. o Przedmuchanie instalacji z próbą drożności każdej z dysz - dysze zaopatrzone w zatyczki z tworzywa sztucznego (woreczki).

10 10 o Protokół sprawdzenia instalacji. o Protokół przekazania i odbioru. o Instrukcję obsługi urządzenia gaśniczego. o Szkolenie z zakresu obsługi instalacji gaśniczej. Odbiór instalacji gaśniczej powinien być wykonany z uwzględnieniem: o Sprawdzenia czy wszystkie butle zostały zainstalowane we właściwym miejscu zgodnie z rysunkami montażowymi, czy posiadaj a dopuszczalne ciśnienia. o Sprawdzenia ilości dysz, zgodnej z projektem wykonawczym. o Przeprowadzeni atestu wyzwalaczy butylowych. o Sprawdzenia działania i skuteczności sygnalizacji ostrzegawczej wewnątrz i na zewnątrz chronionego pomieszczenia. o Sprawdzeni a poprawności działania czujek dymu, koincydencji. o Sprawdzenia czy osoby nadzorujące montaż instalacji posiadają uprawnienia producenta Wykonanie prób (bez konieczności wyzwalania gazu) oraz szkolenia użytkowników instalacji gaśniczej warunkuje możliwość załączenia systemu do eksploatacji. Po przekazaniu instalacji do eksploatacji, instalacja wymaga regularnych przeglądów serwisowych wykonywanych przez firmę posiadającą autoryzację producenta instalacji gaśniczej. Poddawana wymaganym regularnym przeglądom serwisowym, a więc w pełni sprawna instalacja zapewnia realizację wszystkich warunków prawidłowego zadziałania. Wytyczne VDS wymagają ponownego uruchomienia instalacji do 36 godzin,w związku z powyższym konieczne jest posiadanie zapasowych butli z gazem gaszącym. Nie jest wymagane, aby zapasowe butle umieszczone były w butlowni, mają być tylko dostępne w wyznaczonym czasie UWAGI DLA STRAŻY POŻARNEJ PO WYZWOLENIU INSTALACJI GASZENIA Strefę gaszenia pozostawić zamkniętą przez min 10 min. od wypełnienia Argonem Po tym czasie używając aparatów do oddychania (w pomieszczeniu mogą być obecne trujące produkty spalania) można wejść do strefy chronionej i skontrolować efekty gaszenia; Usunąć z pomieszczenia mieszaninę gazu gaśniczego i dymu załączając wentylację wyciągową. Zmierzyć stężenie tlenu w pomieszczeniu chronionym, jak również w pomieszczeniach sąsiednich, klatkach schodowych, piwnicach itp. Jeżeli stężenie tlenu wynosi powyżej 20%, pomieszczenia mogą być ponownie udostępnione użytkownikom. Po pomyślnym zakończeniu kontroli, doprowadzić instalacje gaśniczą i centrale sterującosygnalizacyjną do gotowości operacyjnej zlecając wykonanie prac firmie autoryzowanej przez producenta WYTYCZNE DLA BRANŻ WENTYLACJA/KLIMATYZACJA W celu zachowania stężenia gaśniczego przez wymagany przez normę VdS 2380 jak również normę europejską EN 15004, czas (min. 10 minut), po wyładowaniu środka gaśniczego do pomieszczenia chronionego, należy zatrzymać wymianę powietrza. Sterowanie wyłączaniem wentylacji nawiewnej i wywiewnej, odbywać się będzie z centrali wykrywania pożaru i sterowania gaszeniem. Umożliwia to wydzielenie pożarowe strefy gaśniczej w sytuacji, gdy zagrożenie pożarowe pochodzi z zewnątrz strefy gaśniczej i tym samym zapobiega przypadkowemu wyzwoleniu środka gaśniczego, gdy czujki ze strefy gaśniczej zostaną pobudzone przez dym zassany z otwartego przewodu wentylacyjnego. Na kanałach wentylacji nawiewnej i wywiewnej (oraz grawitacyjnej) w miejscach przejść przez ściany oddzielenia przeciwpożarowego pomieszczenia chronionego należy zamontować klapy pożarowe z siłownikami elektrycznymi certyfikowanymi przez CNBOP (np. Belimo) i sprężyną zamykającą. Klapy wydzielają pożarowo i doszczelniają chronioną strefę gaśniczą.

11 11 Wewnętrzne jednostki klimatyzacyjne (splity) z wewnętrzną cyrkulacją powietrza (jeśli występują), po wyzwoleniu środka gaśniczego mogą pozostać włączone. Przyczynią się one do utrzymania w całej strefie gaśniczej zbliżonych wartości stężeń środka gaśniczego. W celu usunięcia po przeprowadzonej akcji gaśniczej środka gaśniczego i szkodliwych produktów spalania, zaleca się przewietrzenie pomieszczenia np. po przez otworzenie klapy upustowej ELEKTRYKA/TELETECHNIKA Doprowadzenie do instalacji SSP sygnałów informacyjnych z instalacji gaszenia po przez odpowiednie moduły linii dozorowej. Sygnały do odebrania przez centralę SSP: o ALARM I STOPNIA o ALARM II STOPNIA - wyzwolenie instalacji gaśniczej o Uszkodzenie ogólne systemu gaśniczego o Uszkodzenie zasilacza o Wypływ środka gaśniczego o Włączenie blokady mechanicznej systemu gaszenia Doprowadzenie do centrali wykrywania pożaru i sterowania gaszeniem zasilania 230 V AC. Zasilanie doprowadzone powinno być z wydzielonego obwodu rozdzielnicy elektrycznej kablem o odporności ogniowej HDGs 3x1,5 PH90. Zasilanie dla każdego urządzenia powinno być bezprzerwowe z jednym zabezpieczeniem wyłącznikiem nadmiarowo-prądowym typu S301 B10-B16. Wszystkie klapy ppoż. tj. realizujące i nie realizujące odciążenia oraz inne nie wymienione elementy zapewniające poprawne działanie instalacji stałego urządzenia gaśniczego gazowego należy zasilać / sterować przewodami niepalnymi typu HDGs lub HLGs lub ekwiwalentnymi o odporności ogniowej PH90. Doprowadzenie szyn uziemiających do stref gaśniczych i/lub pomieszczeń z butlami środka gaśniczego ARCHITEKTURA/ARANŻACJA Przepusty rurowe i kablowe w obrębie stref gaśniczych należy doszczelnić (np. masą Hilti). Konstrukcja i osadzenie przegród budowlanych stref gaśniczych lub ich najsłabszych elementów powinny zapewniać wytrzymałość na przyrost ciśnienia o wartości przyjętej do obliczeń powierzchni odciążającej (Pmax=200Pa). Drzwi oraz okna (jeśli występują) powinny zapewniać szczelność strefy gaśniczej. Ograniczyć do minimum wymiary okien i drzwi. Należy uwzględnić obciążenie statyczne (rozłożenie nacisku) urządzeń instalacji stałego urządzenia gaśniczego gazowego na strop/podłogę techniczną. Przy aranżacji pomieszczenia lokalizacji instalacji stałego urządzenia gaśniczego gazowego należy zapewnić 1 m przestrzeni do serwisu i konserwacji. Wykonać uszczelnienie okien i drzwi na całym obwodzie (zamontować uszczelki). Uszczelnić progi drzwi. Ściany działowe pomieszczenia chronionego w punkcie styku ze stropem i sufitem właściwym, należy doszczelnić silikonem lub specjalną masą uszczelniającą.

12 ZESTAWIENIE ELEMENTÓW LP Nazwa Instalacji TYP Producent Ilość 1 Wykrywanie i sterowanie 2 Centrala sterowania gaszeniem Esser IQ8010 Esser 1 3 ROP IQ8 konwencjonalny elektronika Esser 1 4 Obudowa ROP IQ8 żółta z szybką, START Esser 1 5 Sygnalizator drzwiowy SD-1 SW-1 Polon Alfa 1 6 Sygnalizator drzwiowy SO-1 SE-1 Polon Alfa 1 7 Czujka termomaksymalna IQ8Quad Esser 2 8 Gniazdo czujki IQ Esser 2 9 Czujka płomienia IR FMX 5000 IR Esser 2 10 Moduł we/wy do stosowania z czujką Univario FMX Esser 2 11 Obudowa natynkowa adaptera/sterownika (RAL 7035) Esser 2 12 Zasilacz pożarowy 24V/2A + akumulatory ZSP-DR-135-2A-1 Merawex 1 13 Sygnalizator optyczno akustyczny Flashni Esser 2 14 Przewód PH90 HDGs 3x1,5mm Bitner Przewód PH90 HTKSH 1x2x1 mm Bitner Przewód PH90 HTKSHekw 3x2x0.8 mm Bitner Przewód YnTKSYekw 1x2x0.8mm Bitner Gaszenie 19 Butla sterująca N2 ( 10 l, 200 bar ) Wagner 1 20 Mocowanie butli sterującej przyścienne Wagner 1 21 Puszka łączeniowa do manometrów kontaktowych Wagner 1 22 Blokada mechaniczna kompletna z krańcówkami Wagner 1 23 Elastyczna linia sterowania pneumatycznego Wagner 8 24 Pneumatyczny zestaw testowy CO2 Wagner 1 25 Urządzenie pneumatycznej zwłoki czasowej Wagner 1 26 Syrena pneumatyczna Wagner 1 27 Linia sterująca syreny pneumatycznej Wagner 1 28 Blokada syreny pneumatycznej Wagner 2 29 Butla gaśnicza Ar, 140 l, 300 bar, kompletny osprzęt Wagner 4 30 Elastyczna linia sterująca Wagner 4 31 Mocowanie zestawu gaśniczego przyścienne (2 x 2 x 140 l) Wagner 1 32 Terminal końcowy manometrów kontaktowych Wagner 1 33 Kolektor Ar/N2, DN 50, 510 bar (2 rzędy - 4 butle) Wagner 1 34 Złącze przejściowe na nypel 2", gwint wewnętrzny Wagner 1 35 Dysza gaśnicza, ochrona pomieszczenia 1" Wagner 3 36 Rurociąg gaśniczy, kompletny z kształtkami Wagner 1 kpl 37 Obliczenia Wagner 1 38 Zapasowa Butla gaśnicza Ar, 140 l, 300 bar, Wagner 4 39 Klapa upustowa z siłownikiem MCR FID S/S/P 600X600 BLF24 WK2 Mercor 1

13 SPIS RYSUNKÓW WR03_TEN00_SANI_SCH_NIRAS_IX akson_00 Aksonometria i schemat blokowy systemu gaszenia WR03_TEN00_SANI_SCH_NIRAS_IX sterow_00 - Schemat blokowy sterowania WR03_TEN00_SANI_DET_NIRAS_IX rzut rur_00 - Poziom LX1 - magazyn paliwa - rzut pomieszczenia z rozmieszczeniem orurowania WR03_TEN00_SANI_DET_NIRAS_IX rzut ster_00 - Poziom LX1 - magazyn paliwa - rzut pomieszczenia z rozmieszczeniem urządzeń sterowania
