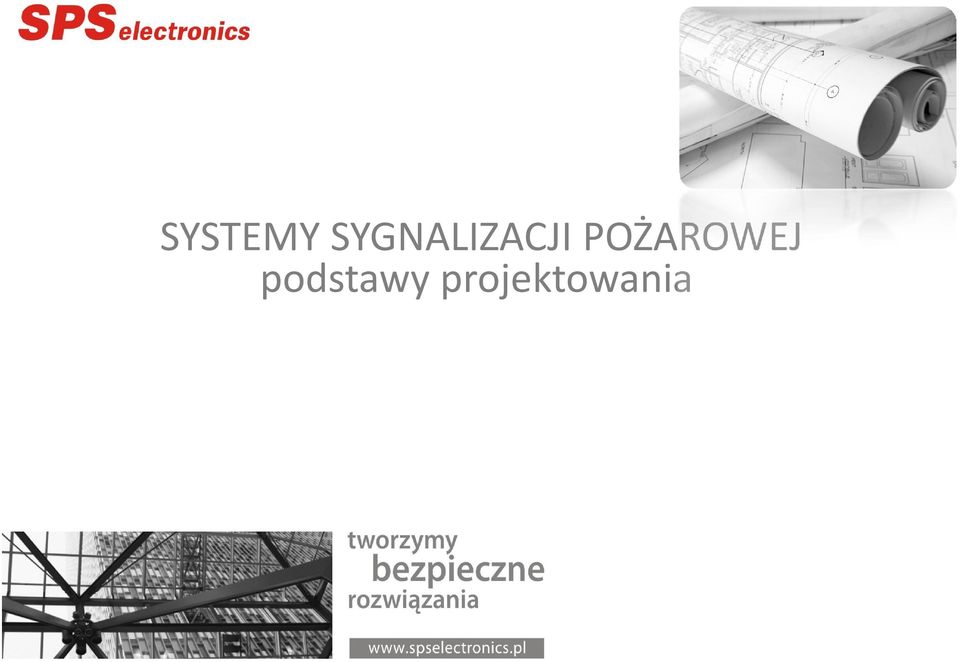

1 SYSTEMY SYGNALIZACJI POŻAROWEJ podstawy projektowania

2 ZAGADNIENIA PODSTAWOWE Akty prawne: Rozporządzenie Ministra Spraw Wewnętrznych i Administracji z dnia 7 czerwca 2010 r. w sprawie ochrony przeciwpożarowej budynków, innych obiektów budowlanych i terenów (Dz.U. Nr 109 poz.719) Rozporządzenie Ministra Spraw Wewnętrznych i Administracji z dnia 24 października 2005 r. w sprawie czynności kontrolno-rozpoznawczych PN-EN Ustawa Prawo Budowlane (Dz.U )

3 ZAGADNIENIA PODSTAWOWE Podział technicznych środków zabezpieczenia przeciwpożarowego: Czynne techniczne systemy zabezpieczeń Systemy Sygnalizacji Pożarowej Urządzenia Gaśnicze Systemy Usuwania Dymu i Ciepła Urządzania i systemy wspomagające ewakuację Dźwiękowe Systemy Ostrzegawcze

4 ZAGADNIENIA PODSTAWOWE Podział czujników ze względu na rodzaj wykrywanych zjawisk fizykochemicznych Czujki dymu Czujki płomienia Czujki ciepła Czujki gazu

5 ZAGADNIENIA PODSTAWOWE Podział czujników ze względu na rodzaj wykrywanych zjawisk fizykochemicznych Czujki dymu Rozproszeniowe Optyczne Jonizacyjne Światła pochłoniętego Optyczne

6 ZAGADNIENIA PODSTAWOWE Podział czujników ze względu na sposób reakcji na mierzony parametr pożarowy Czujki nadmiarowe (przekroczenie wartości granicznej parametru) Czujki różniczkowe (przekroczenie prędkości narastania wartości parametru) Czujki różnicowe (przekroczenie wartości parametru pomiędzy dwoma lub więcej miejscami pomiaru)

7 ZAGADNIENIA PODSTAWOWE Podział czujników ze względu na cechy konstrukcyjne Czujki punktowe Czujki wielopunktowe Czujki liniowe

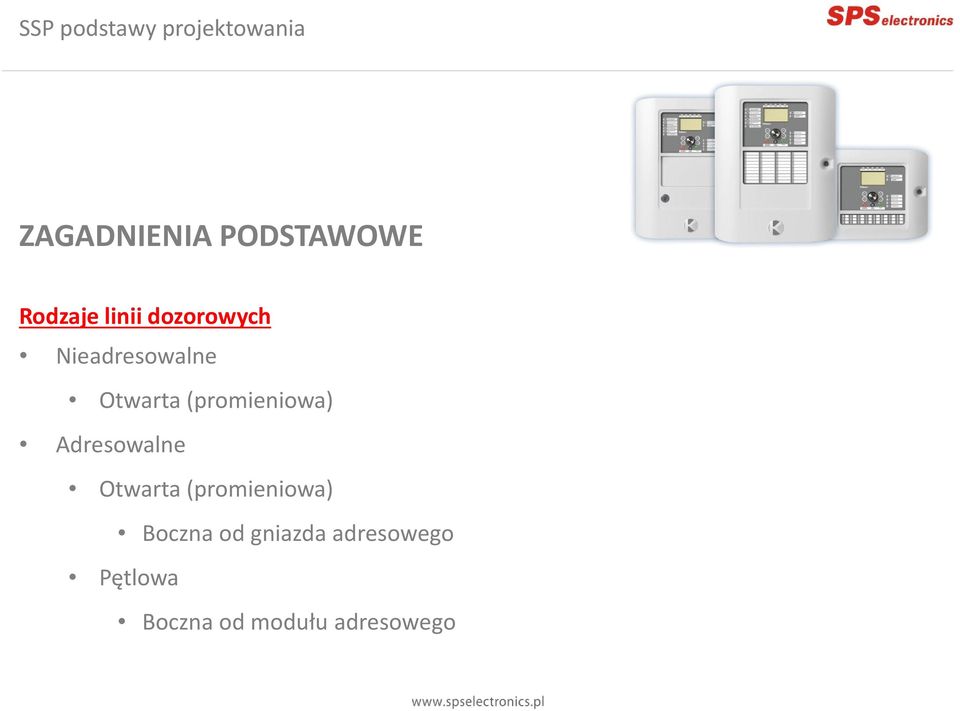

8 ZAGADNIENIA PODSTAWOWE Rodzaje linii dozorowych Nieadresowalne Otwarta (promieniowa) Adresowalne Otwarta (promieniowa) Boczna od gniazda adresowego Pętlowa Boczna od modułu adresowego

9 ZAGADNIENIA PODSTAWOWE Wytyczne projektowania dla różnych linii dozorowych Dopuszczalna liczba czujek na linii Nieadresowalna 32 Adresowalna promieniowa 32 Adresowalna pętlowa 128 (łącznie z ROP) Dopuszczalna liczba ROP na linii Nieadresowalna 10 Adresowalna promieniowa 10 Adresowalna pętlowa 128 (łącznie z czujkami)

10 ZAGADNIENIA PODSTAWOWE Wytyczne projektowania dla różnych linii dozorowych Dopuszczalna liczba czujek zgrupowanych na linii bez oddzielenia izolatorami Nieadresowalna -- Adresowalna promieniowa -- Adresowalna pętlowa 32 Dopuszczalna liczba ROP zgrupowanych na linii bez oddzielenia izolatorami Nieadresowalna -- Adresowalna promieniowa -- Adresowalna pętlowa 10

11 ZAGADNIENIA PODSTAWOWE Wytyczne projektowania dla różnych linii dozorowych Dopuszczalna liczba stref pożarowych objętych jedna linią dozorową Nieadresowalna jedna do 1600 m2 Adresowalna promieniowa jedna do 1600 m2 Adresowalna pętlowa kilka, z zastosowaniem izolatorów na granicy stref Maksymalna powierzchnia nadzorowana przez czujniki jednej linii Nieadresowalna 1600 m2 Adresowalna promieniowa 1600 m2 Adresowalna pętlowa 6000 m2

12 ZAGADNIENIA PODSTAWOWE Wytyczne projektowania dla różnych linii dozorowych Dopuszczalna liczba objętych kondygnacji Nieadresowalna jedna Adresowalna promieniowa jedna Adresowalna pętlowa kilka, z zastosowaniem izolatorów pomiędzy kondygnacjami Ochrona przestrzeni międzysufitowych i podpodłogowych Nieadresowalna oddzielnymi liniami Adresowalna promieniowa oddzielnymi liniami Adresowalna pętlowa grupa czujek oddzielona izolatorami

13 Zawartość projektu instalacji SSP Karta tytułowa Nazwa i adres obiektu Inwestor Nazwa projektu Nazwa jednostki projektowej, Nazwisko projektanta Spis Zawartości

14 Zawartość projektu instalacji SSP Część ogólna Podstawa wykonania i zakres projektu Przepisy, normy, wytyczne Charakterystyka budowlano instalacyjna obiektu Ogólna Pożarowa

15 Zawartość projektu instalacji SSP Opis techniczny instalacji SSP Opis przyjętej ochrony Opis przestrzenie przyjętej do ochrony Opis techniczny przyjętego systemu z podstawowymi parametrami technicznymi Dobór elementów (centrala, czujki, elementy sterujące, sygnalizatory ) Warianty alarmowania Przyjęte czasy alarmowania Uzasadnienie doboru czujek z uwzględnieniem przewidywanych scenariuszy pożarowych (powstawanie, rozwój pożaru, warunki otoczenia itp.)

16 Zawartość projektu instalacji SSP Opis techniczny instalacji SSP cd. Specyfikacja urządzeń i materiałów instalacyjnych Opis prowadzenia linii dozorowych, sprawdzenie parametrów krytycznych (rezystancja, obciążenie, pojemność) Zasilanie w energię elektryczną, obliczenia i dobór baterii akumulatorów Warunki lokalizacji centrali pożarowej Opis współdziałania instalacji z innymi instalacjami przeciw pożarowymi i użytkownikami. Algorytmy współdziałania (tablice sterowań) Wskazówki montażowe

17 Zawartość projektu instalacji SSP Opis techniczny instalacji SSP cd. Specyfikacja urządzeń i materiałów instalacyjnych Opis prowadzenia linii dozorowych, sprawdzenie parametrów krytycznych (rezystancja, obciążenie, pojemność) Zasilanie w energię elektryczną, obliczenia i dobór baterii akumulatorów Warunki lokalizacji centrali pożarowej Opis współdziałania instalacji z innymi instalacjami przeciw pożarowymi i użytkownikami. Algorytmy współdziałania (tablice sterowań) Wskazówki montażowe

18 Zawartość projektu instalacji SSP Opis techniczny instalacji SSP cd. Uwagi końcowe Odbiór Zasady konserwacji Cześć graficzna Schemat ideowy Rysunki w skali (1:100, 1:200) przedstawiające lokalizację elementów Rysunki wykonawcze szczególnych rozwiązań

19 Zalecenia projektowe dla pomieszczenia centrali Wymagany nadzór przez czujki automatyczne Odpowiednie zabezpieczenie przed wpływami środowiskowymi Zapewnienie warunków środowiskowych dla właściwej pracy urządzenia ROP umieszczony w pobliżu CSP Łatwy dostęp dla Straży Pożarnej Lokalizacja uzgodniona s przedstawicielem PSP Ciągły nadzór przez przeszkolony personel Wskaźniki optyczne nie wyżej niż na 1,8m

20 Zalecenia projektowe dla doboru czujek Wybór rodzaju kryterium na podstawie oceny możliwego rozwoju scenariusza pożarowego rodzaj materiałów czynniki inicjujące pożar typ pożaru (piroliza, pożar płomieniowy.) Charakterystyka budowlana obszaru dozorowanego (wysokość i długość pomieszczeń, przestrzenie między stropowe, przestrzenie podpodłogowe itp) Potencjalne czynniki zakłócające Zapylenie Wentylacja itp

21 Zalecenia projektowe dla doboru czujek cd. Obliczanie liczby wymaganych czujek dla typowej powierzchni dozorowanej Powierzchnia dozorowana/ Powierzchnię detekcji danej czujki Wynik zaokrąglamy w górę Po zaokrągleniu uzupełniamy do wymaganej symetrii rozkładu czujek Sprawdzenie czy w narożnikach i obrzeżach pomieszczenia nie występują martwe niedozorowane obszary

22 Zalecenia projektowe dla doboru czujek w pomieszczeniach z sufitami podwieszanymi i podłogami podniesionymi Dla wysokości nie przekraczającej 1 m Bez wentylacji współczynnik krotności x2 Z wentylacją >10 wymian/h x3 Dla wysokości >1m traktujemy jako osobne pomieszczenie

23 Zalecenia projektowe dla doboru czujek w pomieszczeniach z bardzo wydajną wentylacją Dla liczby wymian większej niż 10 w/h należy zastosować współczynnik ograniczający powierzchnię dozorowania czujki wg poniższego zestawienia w/h współczynnik 0, w/h współczynnik 0, w/h współczynnik 0, w/h współczynnik 0, w/h współczynnik 0, w/h współczynnik 0,4 >> 100 w/h współczynnik 0,3

24 Zalecenia projektowe dla doboru czujek w pomieszczeniach ETO (wg. BS6266:2011) Dla pomieszczeń o h=<3m powierzchnia dozorowa czujki na poziomie m2 Przestrzeń międzystropowa/ podpodłogowa: Bez wentylacji :20-30m2 Z wentylacją o przepływie =< 4m/s 15-20m2 Z wentylacją o przepływie > 4m/s 10m2 Magazyny taśm i nośników 10-30m2 Dla pomieszczeń wentylatornizaleca się stosować czujniki w osłonach przeciwwietrznych

25 Zalecenia projektowe dla lokalizacji ROP Odległość z dowolnego punktu nie dalej niż 30m (mniej przy ruchu os.niepełnospr.) Na drogach ewakuacyjnych i wyj. /wej. na klatkę schodową Przy każdym wyjściu na otwartą przestrzeń W pobliżu miejsc instalacji hydrantów W miejscach szczególnie narażonych na powstanie pożaru W pobliżu CSP Szczególne wymagania przy budynkach wielokondygnacyjnych z przewidywaną ewakuacją wieloetapową

26 Zalecenia projektowe dla doboru zespołów kablowych w instalacjach SSP Kable które musza funkcjonować przez więcej niż 1 min po wykryciu pożaru, powinny być odporne na oddziaływanie ognia lub mieć zabezpieczenie ognioochronne na taki czas Kable wraz z zamocowaniami, stosowane do zasilania i sterowania urządzeniami przeciwpożarowymi, działającymi na zasadzie dostarczania energii elektrycznej, powinny zapewniać ciągłość pracy na czas nie krótszy niż wymagany czas działania tych urządzeń W przypadku urządzeń sterowanych przez odjęcie zasilania np. trzymaki drzwiowe) nie wymaga się wydłużonego czasu pracy w warunkach pożarowych

27 Zalecenia projektowe dla doboru zespołów kablowych w instalacjach SSP cd. Linie dozorowe prowadzone w obszarach nie nadzorowanych, powinny zapewniać ciągłość dostawy energii elektrycznej i sygnału w warunkach pożaru na czas nie krótszy niż 30 min. Linie dozorowe prowadzone w obszarach nadzorowanych można realizować kablem o zerowej odporności pożarowej np. uniepalnionym kablem YnTKSY Przewody linii sygnałowych i zasilających sygnalizatory optyczne i akustyczne, a także DSO powinny zapewnić ciągłość dostawy energii elektrycznej i sygnału w czasie nie krótszym niż przewidywany czas ewakuacji np. PH30

28 Szczególne przykłady doboru zespołów kablowych w instalacjach SSP cd. Kabel łączący CSP z panelem straży pożarnej PH30 lub PH0, zależnie od miejsca lokalizacji panelu Kabel łączący CSP z UTA -PH30 lub PH0, zależnie od miejsca lokalizacji panelu Linie sterujące pomiędzy CSP a maszynowniami wentylacyjnymi, dźwigami osobowymi, schodami ruchomymi i innymi urządzeniami PH0 przepalenie kabla powinno wywołać założone akcje Pompy tryskaczowe 30, 60, 90 min Awaryjne oświetlenie ewakuacyjne 60 min

29 Szczególne przykłady doboru zespołów kablowych w instalacjach SSP cd. Zasilanie dźwigu straży pożarnej, nie mniej niż wymagana klasa odporności ogniowej obudowy szybu windowego -60 lub 120 min Zasilanie pomp sieci wodociągowej przeciwpożarowej min Zasilanie siłowników klap dymowych 30 min Zasilanie siłowników odcinających klap przeciwpożarowych działających na przerwę prądową brak wymagań Zasilanie siłowników odcinających klap przeciwpożarowych działających od impulsu prądowego 30 min
