1 Innovens Pro Polska PL Naścienne gazowe kotły kondensacyjne MCA Instrukcja instalowania i konserwacji 484-AC

2 Oświadczenie zgodności UE Urządzenie jest zgodne z modelem typowym opisanym w deklaracji zgodności CE oraz wyprodukowane i rozprowadzane zgodnie z wymaganiami poniższych europejskich dyrektyw i norm. Oryginał deklaracji zgodności posiada producent. R A

3 Spis treści Wprowadzenie...6. Używane symbole...6. Skróty Informacje ogólne Odpowiedzialność producenta Odpowiedzialność instalatora Obowiązki użytkownika Homologacje Certyfikaty Kategorie urządzenia Instrukcje uzupełniające Test przy wysyłce...9 Wskazówki dotyczące bezpieczeństwa oraz zalecenia...0. Wskazówki dotyczące bezpieczeństwa...0. Zalecenia Opis techniczny Opis ogólny Główne elementy Zasada działania Pompa obiegowa Załączenie kaskady Podłączenie podgrzewacza Natężenie przepływu wody Dane techniczne Dane techniczne czujników Instalacja Przepisy odnośnie instalowania Zakres dostawy Dostawa standardowa Wyposażenie dodatkowe Wybór miejsca zamontowania Tabliczka znamionowa Lokalizacja kotła Wentylacja AC

4 Spis treści Główne wymiary Montaż kotła Podłączenie hydrauliczne Płukanie instalacji Podłączenie obiegu grzewczego Podłączenie ciśnieniowego naczynia wzbiorczego Podłączenie przewodu odprowadzenia kondensatu Podłączenie gazu Podłączenie instalacji odprowadzenia spalin Wskazówki do projektowania Długości przewodów powietrznospalinowych Montaż czujnika temperatury zewnętrznej Wybór miejsca zamontowania Umieszczenie czujnika zewnętrznego Podłączenia elektryczne Automat palnikowy Zalecenia Montaż i podłączenie konsoli sterowniczej Umiejscowienie płytek elektronicznych Dostęp do zacisków podłączeniowych Podłączenie pompy Podłączenie obiegu grzewczego bez mieszacza Podłączenie obiegu bez mieszacza ale z podgrzewaczem c.w.u Podłączenie obydwu obiegów i podgrzewacza c.w.u. ze sprzęgłem hydraulicznym Podłączenie podgrzewacza buforowego Podłączenie instalacji basenu Podłączenie podgrzewacza z grzałką elektryczną Podłączenie wyposażenia dodatkowego Podłączenie w kaskadę Schemat elektryczny Napełnienie instalacji Uzdatnianie wody Napełnienie syfonu Napełnienie instalacji Uruchomienie - DIEMATIC isystem Konsola sterownicza Opis przycisków Opis wyświetlacza Dostęp do różnych poziomów nastaw AC

5 5..4 Nawigacja w menu Kontrole przed uruchomieniem Przygotowanie kotła do uruchomienia Instalacja gazowa Obieg hydrauliczny Podłączenia elektryczne Uruchomienie kotła Regulacje gazu Przystosowanie do innego rodzaju gazu Regulacja składu mieszanki gaz-powietrze (stopień górny) Regulacja składu mieszanki gaz-powietrze (stopień dolny) Kontrole i regulacje po uruchomieniu Wyświetlanie parametrów w trybie rozszerzonym Nastawa parametrów charakterystycznych dla instalacji Nadawanie nazwy obiegom i generatorom Nastawa charakterystyki grzewczej Czynności końcowe Wyświetlenie mierzonych wartości Zmiana nastaw Wybór języka Kalibrowanie czujników Nastawy wykonywane przez instalatora Konfigurowanie sieci Przywrócenie nastaw fabrycznych Uruchomienie - IniControl Konsola sterownicza Opis przycisków Opis wyświetlacza Kontrole przed uruchomieniem Przygotowanie kotła do uruchomienia Instalacja gazowa Obieg hydrauliczny Podłączenia elektryczne Uruchomienie urządzenia Regulacje gazu Przystosowanie do innego rodzaju gazu Regulacja składu mieszanki gaz-powietrze (stopień górny) Regulacja składu mieszanki gaz-powietrze (stopień dolny) AC 3

6 Spis treści 6.5 Kontrole i regulacje po uruchomieniu Nastawa charakterystyki grzewczej Czynności końcowe Wyświetlenie mierzonych wartości Wyświetlenie mierzonych wartości Odczyt licznika godzin pracy i procentu skutecznych załączeń Status i podstatus Zmiana nastaw Opis parametrów Zmiana parametru na poziomie instalatora Nastawa mocy maksymalnej trybu ogrzewania Powrót do ustawień fabrycznych RESET PARAM Realizacja automatycznej funkcji rozpoznania Wyłączenie kotła Wyłączenie instalacji Ochrona przeciwzamarzaniowa Kontrole i konserwacja Ogólne zalecenia Informacje odnośnie czyszczenia komina Konsola sterownicza DIEMATIC isystem Konsola sterownicza IniControl Personalizacja konserwacji Komunikat o konserwacji Dane kontaktowe z pracownikiem serwisu Standardowe prace kontrolne i konserwacyjne Kontrola ciśnienia wody Kontrola prądu jonizacji Kontrola szczelności przewodu spalinowego i przewodu doprowadzenia powietrza Sprawdzenie jakości spalania Kontrola odpowietrznika automatycznego Kontrola syfonu Kontrola palnika i czyszczenie wymiennika Specjalne prace konserwacyjne Konserwacja elektrody zapłonowej Wymiana zaworu zwrotnego klapowego Montaż kotła AC 4

7 9 Historia usterek Cykl antytaktu Komunikaty (kod typu Bxx lub Mxx) Historia usterek Konsola sterownicza DIEMATIC isystem Konsola sterownicza IniControl Usterki (kod typu Lxx lub Dxx) Konsola sterownicza DIEMATIC isystem Konsola sterownicza IniControl Lista usterek Usunięcie czujnika z pamięci płyty Usunięcie modułu V3V IOBL z pamięci płyty Przegląd usterek Konsola sterownicza DIEMATIC isystem Konsola sterownicza IniControl Kontrola parametrów oraz wejść/wyjść (tryb testowania) Konsola sterownicza DIEMATIC isystem Konsola sterownicza IniControl Sekwencja regulacji Części zamienne Informacje ogólne Części zamienne Obudowa zewnętrzna Wymiennik i palnik - MCA Wymiennik i palnik - MCA Wymiennik i palnik - MCA 90/ Wentylator - MCA 45/ Wentylator - MCA Wentylator - MCA Konsola sterownicza Wykaz części zamiennych AC 5

8 . Wprowadzenie MCA Wprowadzenie. Używane symbole W niniejszej instrukcji informuje się o różnych poziomach zagrożenia, aby zwrócić uwagę użytkownika na konkretne ostrzeżenia. Dzięki temu chcielibyśmy zagwarantować użytkownikowi bezpieczeństwo, pomóc w unikaniu problemów i zapewnić prawidłową pracę urządzenia. NIEBEZPIECZEŃSTWO Ostrzeżenie przed zagrożeniem, które może prowadzić do ciężkiego uszkodzenia ciała. OSTRZEŻENIE Ostrzeżenie przed ryzykiem lekkiego uszkodzenia ciała. UWAGA Ryzyko szkód materialnych. Ważna informacja.. Skróty ¼ Odsyłacz do innych instrukcji lub stron instrukcji. 4 3CE: Przewód zbiorczy 4 c.w.u.: Ciepła woda użytkowa 4 Przełącznik scenariuszy: Przełącznik dla automatyzacji budynku, który przy wielu scenariuszach można przełączać centralnie 4 IOBL: In One By Legrand - Transmisja danych - BUS dla automatyzacji budynku 4 PPS: polipropylen trudnopalny 4 PCU: Primary Control Unit - Pierwotna płyta sterowania 4 PSU: Parameter Storage Unit - Pamięć parametrów płyt PCU i SU 4 SCU: Secondary Control Unit - Wtórna płyta sterowania 4 SU: Safety Unit - Płyta zabezpieczeń 4 Hi : Wartość opałowa (w.o.) 4 Hs : Cieplo spalania (c.s.) AC

9 MCA Wprowadzenie.3 Informacje ogólne.3.. Odpowiedzialność producenta Nasze produkty są wytwarzane z dotrzymaniem istotnych wymagań różnych obowiązujących przepisów, z tego powodu dostarcza się je z oznakowaniem [ i wszystkimi wymaganymi dokumentami. Zastrzega się możliwość zmian technicznych. W razie zaistnienia niżej wymienionych okoliczności nie ponosimy, jako producent, żadnej odpowiedzialności: 4 Nieprzestrzeganie instrukcji użytkowania urządzenia. 4 Brak lub niedostateczna konserwacja urządzenia. 4 Nieprzestrzeganie instrukcji instalowania urządzenia..3.. Odpowiedzialność instalatora Instalator jest zobowiązany do zainstalowania urządzenia i wykonania pierwszego uruchomienia. Instalator musi przestrzegać następujących zaleceń: 4 Przeczytać wszystkie wskazówki zawarte w instrukcjach dostarczonych z urządzeniem i je przestrzegać. 4 Wykonać montaż zgodnie z obowiązującymi przepisami i normami. 4 Przeprowadzić pierwsze uruchomienie i wszystkie wymagane kontrole. 4 Poinstruować użytkownika o pracy instalacji. 4 Zwrócić uwagę użytkownika na obowiązek kontroli i konserwacji urządzenia. 4 Wręczyć użytkownikowi wszystkie instrukcje obsługi Obowiązki użytkownika Dla zapewnienia optymalnej pracy urządzenia, użytkownik musi przestrzegać następujących zaleceń: 4 Przeczytać wszystkie wskazówki zawarte w instrukcjach dostarczonych z urządzeniem i je przestrzegać. 4 Wykonanie instalowania i pierwszego uruchomienia zlecić przeszkolonemu instalatorowi. 4 Poprosić instalatora o poinstruowanie odnośnie pracy instalacji. 4 Zlecić uprawnionemu instalatorowi przeprowadzenie wymaganych kontroli i prac konserwacyjnych. 4 Przechowywać instrukcję obsługi w dobrym stanie w pobliżu urządzenia AC 7

10 . Wprowadzenie MCA Homologacje Niniejsze urządzenie nie jest przeznaczone do używania przez osoby (w tym dzieci) o ograniczonych zdolnościach fizycznych, psychicznych, lub postrzegania zmysłowego, ani przez osoby nie posiadające żadnego doświadczenia i wiedzy odnośnie używania urządzeń, o ile nie są dozorowane lub odpowiednio przeszkolone przez osobę odpowiedzialną za ich bezpieczeństwo. Należy szczególnie zadbać, aby nie dopuścić do urządzenia dzieci..4.. Certyfikaty Nr identyfikacyjny CE Klasa NOx Typ podłączenia PIN 0063CL (Norma EN) Komin: B 3P System powietrzno-spalinowy: C 3, C 33, C 43, C 53, C 63, C 83, C Kategorie urządzenia Kategoria urządzenia gazowego II ELwLs3P (MCA ) II ELwLs3P (MCA 5) Rodzaj gazu gaz ziemny E (G0) 0 gaz ziemny Lw (G7) 0 gaz ziemny Ls (G.350) Ciśnienie zasilania (mbar) 3 Propan (G3) 36 gaz ziemny E (G0) 0 gaz ziemny Lw (G7) 0 Propan (G3) 36 Kocioł jest nastawiony fabrycznie do pracy z gazem ziemnym E (G0). Dla pracy z innym rodzajem gazu: 4 Z DIEMATIC isystem: ¼ "Przystosowanie do innego rodzaju gazu", strona Z IniControl: ¼ "Przystosowanie do innego rodzaju gazu", strona 00. ¼ Praca z innym rodzajem gazu - patrz rozdział: "Przystosowanie do innego rodzaju gazu", strona Instrukcje uzupełniające AC

11 MCA Wprowadzenie Oprócz ustawowych przepisów i dyrektyw należy przestrzegać zaleceń opisanych w niniejszej instrukcji. Jeśli chodzi o przepisy i wytyczne zawarte w niniejszej instrukcji, obowiązuje jako uzgodnione, że późniejsze uzupełnienia lub przepisy należy zastosować w momencie instalowania. OSTRZEŻENIE Instalowanie urządzenia musi być przeprowadzone przez autoryzowanego instalatora zgodnie z obowiązującymi przepisami lokalnymi i krajowymi Test przy wysyłce Przed opuszczeniem fabryki każdy kocioł jest optymalnie nastawiony i przetestowany, aby sprawdzić następujące elementy: 4 Bezpieczeństwo elektryczne 4 Nastawy (CO ) 4 Wodoszczelność 4 Gazoszczelność 4 Nastawa parametrów AC 9

12 . Wskazówki dotyczące bezpieczeństwa oraz zalecenia MCA Wskazówki dotyczące bezpieczeństwa oraz zalecenia. Wskazówki dotyczące bezpieczeństwa NIEBEZPIECZEŃSTWO W przypadku wykrycia zapachu gazu:. Nie używać otwartego ognia, nie palić, nie uruchamiać urządzeń elektrycznych (dzwonek, światło, silniki, winda itd.).. Odciąć zasilanie gazem. 3. Otworzyć okna. 4. Wykryć możliwe nieszczelności i niezwłocznie je uszczelnić. 5. Jeżeli wyciek gazu następuje przed gazomierzem, skontaktować się z dostawcą gazu. NIEBEZPIECZEŃSTWO W razie pojawienia się spalin:. Wyłączyć urządzenie.. Otworzyć okna. 3. Wykryć możliwe nieszczelności i niezwłocznie je uszczelnić.. Zalecenia OSTRZEŻENIE 4 Instalowanie i konserwacja kotła muszą być wykonywane przez autoryzowanego instalatora zgodnie z obowiązującymi przepisami i normami krajowymi. 4 Prace na kotle wykonywać zawsze przy wyłączonym kotle i zamkniętym głównym zaworze gazowym. 4 Po przeprowadzeniu prac konserwacyjnych lub naprawczych sprawdzić szczelność całej instalacji. UWAGA Kocioł musi być zamontowany w pomieszczeniu nie narażonym na mróz. Niniejsza instrukcja musi znajdować się w widocznym miejscu, w pobliżu miejsca zainstalowania AC

13 MCA Wskazówki dotyczące bezpieczeństwa oraz zalecenia Elementy obudowy zewnętrznej Obudowę zewnętrzną zdejmować tylko dla przeprowadzenia prac konserwacyjnych i naprawczych. Po wykonaniu tych prac założyć obudowę z powrotem. Naklejka z instrukcjami Przez cały okres użytkowania urządzenia nigdy nie wolno z niego usuwać, ani zakrywać pouczeń i instrukcji dotyczących bezpieczeństwa. Jeżeli naklejka z pouczeniami i instrukcjami dotyczącymi bezpieczeństwa zostanie uszkodzona lub stanie się nieczytelna, należy ją niezwłocznie wymienić. Zmiany Zmiany w kotle mogą być przeprowadzane tylko po pisemnym zezwoleniu przez De Dietrich Thermique AC

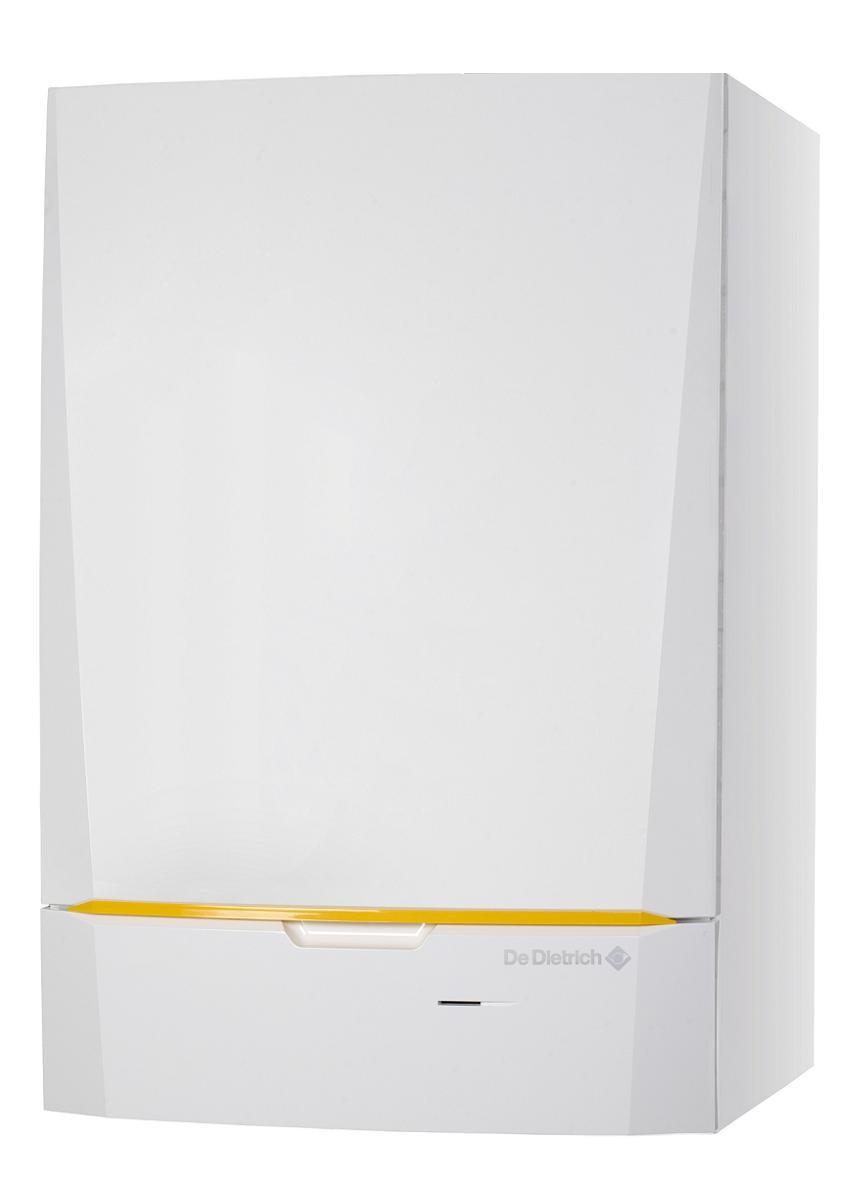

14 3. Opis techniczny MCA Opis techniczny 3. Opis ogólny Naścienne gazowe kotły kondensacyjne 4 Ogrzewanie z wysokim współczynnikiem sprawności (Podgrzewanie ciepłej wody możliwe jest w stojącym podgrzewaczu c.w.u.). 4 Nieznaczna emisja zanieczyszczeń. 4 Elektroniczna konsola sterownicza DIEMATIC isystem lub IniControl. 4 Odprowadzenie spalin przewodem powietrzno-spalinowym, do komina, lub przewodem podwójnym. 4 Doskonale nadają się do zainstalowania kilku kotłów w kaskadzie. 3. Główne elementy Króciec spalin / Doprowadzenie powietrza Zasada działania 3 0 T00036-B Obudowa zewnętrzna/komora powietrzna 3 Wymiennik ciepła (c.o.) 4 Króciec pomiarowy analizy spalin 5 Elektroda zapłonowa i jonizacyjna 6 Przewód mieszający 7 Blok gazowy 8 Tłumik ssania 9 Konsola sterownicza 0 Syfon Obudowa płytek sterowania Wentylator 3 Przewód zasilania Pompa obiegowa Kocioł dostarczany jest bez pompy. Przy doborze pompy należy uwzględnić spadek ciśnienia w kotle i spadek ciśnienia w instalacji. ¼ Patrz rozdział: "Dane techniczne", strona AC

15 MCA Opis techniczny O ile to możliwe, podłączyć pompę bezpośrednio pod kotłem do podłączenia powrotu. ¼ Patrz rozdział: "Podłączenie obiegu grzewczego", strona. UWAGA Pompa musi mieć maksymalny pobór mocy 00 W. Dla pompy o wyższym poborze mocy zastosować przekaźnik pomocniczy Załączenie kaskady Kocioł doskonale nadaje się do zamontowania w kaskadzie. Dostępnych jest wiele rozwiązań standardowych. na przykład: 4 Zestaw dla systemu kaskadowego (szybki montaż) dla zainstalowania do 7 kotłów obok siebie. Kiedy kotły są instalowane obok siebie, mogą być zamontowane na ścianie lub na niezależnej podstawie. Prosimy zwrócić się do nas o informacje uzupełniające Podłączenie podgrzewacza Do kotła można podłączyć jeden podgrzewacz. Nasz program dostawy obejmuje różne podgrzewacze. Prosimy zwrócić się do nas o informacje uzupełniające. Podgrzewacz można podłączyć do kotła dwoma sposobami: 4 z zaworem 3-drogowym. 4 z pompą podgrzewacza Natężenie przepływu wody Modulacyjna regulacja kotła ogranicza maksymalną różnicę temperatur między zasilaniem i powrotem z c.o., oraz maksymalny wzrost temperatury zasilania. Z tego powodu kocioł jest niejako nieczuły na zbyt niskie natężenie przepływu. W każdym wypadku należy utrzymać minimalne natężenie przepływu 0,4m 3 /h. 3.4 Dane techniczne AC 3

16 3. Opis techniczny MCA Typ kotła MCA 45 MCA 65 MCA 90 MCA 5 Informacje ogólne Nastawa natężenia przepływu możliwa nastawa modulowana, ZAŁ/WYŁ., 0-0 V Zakres mocy (Pn) praca grzewcza (80/60 C) Zakres mocy (Pn) praca grzewcza (50/30 C) Moc grzewcza (Qn) praca grzewcza (Hi) Moc grzewcza(qn) praca grzewcza (Hs) Sprawność przy ogrzewaniu z mocą maksymalną (Hi) (80/60 C) Sprawność przy ogrzewaniu z mocą maksymalną (Hi) (50/30 C) Sprawność przy ogrzewaniu z mocą minimalną (Hi) (Temperatura powrotu 60 C) Sprawność przy ogrzewaniu z mocą minimalną (EN 9/4)(Temperatura powrotu 30 C) Dane dotyczące gazu i spalin min.-max kw 8,0-40,0,0-6,0 4, - 84, 6,6-07,0 Nastawa fabryczna kw 40,0 6,0 84, 07,0 min.-max kw 8,9-43,0 3,3-65,0 5,8-89,5 8,4-4,0 Nastawa fabryczna kw 43,0 65,0 89,5 4,0 min.-max kw 8, - 4,, - 6,0 4,6-86,0 7, - 0, Nastawa fabryczna kw 4, 6,0 86,0 0, min.-max kw 9, - 45,7 3,6-68,8 6, - 95,5 9, -,4 Nastawa fabryczna kw 45,7 68,8 95,5,4 - % 97, 98,3 97,9 96,6 - % 0,9 04,6 04, 0,5 - % 97,5 98,3 96,6 96,5 - % 07,7 08,9 08, 07, Zużycie gazu G0 (gaz ziemny H) min.-max m 3 /h 0,9-4,4,3-6,6,5-9,,8 -,7 Zużycie gazu G3 (Propan) min.-max m 3 /h 0,3 -,7 0,5 -,5 0,6-3,5 0,6-4,7 NOx-emisja roczna (EN 483) mg/kwh Natężenie przepływu spalin min.-max kg/h Temperatura spalin min.-max C Maksymalne przeciwciśnienie Pa Właściwości obiegu grzewczego Pojemność wodna l 5,5 6,5 7,5 7,5 Ciśnienie robocze wody min. kpa (bar) 80 (0,8) 80 (0,8) 80 (0,8) 80 (0,8) Ciśnienie robocze wody (PMS) max kpa (bar) 400 (4,0) 400 (4,0) 400 (4,0) 400 (4,0) Temperatura wody max C Temperatura robocza max C Opór po stronie wodnej ( T = 0K) mbar Właściwości elektryczne Zasilanie elektryczne VAC/Hz 30/50 30/50 30/50 30/50 Pobór mocy - stopień górny max W Pobór mocy - stopień dolny max W Pobór mocy - Tryb czuwania max W Stopień ochrony elektrycznej IP X4D X4D X4D X4D Pozostałe właściwości Ciężar (netto) Całk. kg Montaż () kg Natężenie hałasu w odległości m db(a) () zdjąć przednią obudowę AC

17 MCA Opis techniczny Dane techniczne czujników Czujnik temperatury zewnętrznej Czujnik zasilania obiegu B+C Czujnik ciepłej wody użytkowej Czujnik kotła Czujnik temperatury powrotu -0 C 39 0 C C C C C C 8 0 C C C 56 5 C C C C C C C C C C C C C C 665 C C C C C C 35 0 C C C C C C C 95 0 C AC 5

18 4. Instalacja MCA Instalacja 4. Przepisy odnośnie instalowania OSTRZEŻENIE Instalowanie urządzenia musi być przeprowadzone przez autoryzowanego instalatora zgodnie z obowiązującymi przepisami lokalnymi i krajowymi. 4. Zakres dostawy 4... Dostawa standardowa Kocioł dostarczany jest w pakietach: 4 pakiet z kotłem zawierający: - Kocioł wyposażony w kabel podłączeniowy do sieci - Wspornik montażowy i dodatkowe wyposażenie do mocowania przy montażu naściennym - Szablon montażowy - Instrukcja instalowania i konserwacji - Instrukcja obsługi 4 pakiet z konsolą sterowniczą zawierający: - Konsola sterownicza DIEMATIC isystem lub IniControl - Instrukcja montażu modułu 4... Wyposażenie dodatkowe W zależności od konfiguracji instalacji dostępne jest różne wyposażenie dodatkowe: Wyposażenie dodatkowe kotła Opis Zestaw podłączenia hydraulicznego - MCA 45 Zestaw podłączenia hydraulicznego - MCA 65 / 90 / 5 Gazowy zawór przelotowy 3/4" Pompa obiegowa c.o. z 3 stopniami prędkości obrotowej - MCA 45 Elektroniczna pompa obiegowa c.o. - MCA 45 Pompa obiegowa c.o. z 3 stopniami prędkości obrotowej - MCA 65 Pompa obiegowa c.o. z 3 stopniami prędkości obrotowej - MCA 90 Pompa pierwotna - MCA 45 / 65 / 90 Pakiet HC37 HC39 HC58 HC4 HC4 HC43 HC45 HC AC

19 MCA Instalacja Wyposażenie dodatkowe kotła Opis 3-drogowy zawór mieszający z siłownikiem " Sprzęgło hydrauliczne HW PLUS 70 Sprzęgło hydrauliczne HW 00 Stacja neutralizacji kondensatu Zamocowanie urządzenia neutralizującego HC 33 Pakiet HC5 HC8 HC9 HC33 HC34 -kg wkład do neutralizatora HC 33 HC35 Stacja neutralizacji kondensatu (kocioł o mocy do 0 kw) Stacja neutralizacji kondensatu (kocioł o mocy od 0 do 350 kw) Stacja neutralizacji kondensatu (kocioł o mocy ponad 350 kw) DU3 DU4 DU5 Wyposażenie dodatkowe dla regulacji Opis Płytka opcjonalna dla 3-drogowego zaworu mieszającego Diematic isystem Czujnik systemu Bezprzewodowy czujnik temperatury zewnętrznej Diematic isystem Moduł radiowy kotła Zdalne sterowanie bezprzewodowe Diematic isystem Zdalne sterowanie dialogowe Diematic isystem Kabel połączeniowy BUS (długość m) Moduł zdalnego dozoru Czujnik zasilania za 3-drogowym zaworem mieszającym Uproszczone zdalne sterowanie z czujnikiem pokojowym Pakiet AD49 AD50 AD5 AD5 AD53 AD54 AD34 AD5 AD99 FM5 Wyposażenie dodatkowe dla podgrzewacza c.w.u. Opis Pakiet Zawór przełączający c.o./c.w.u. HC 34 Zestaw łączący kocioł z podgrzewaczem c.w.u. BL / BP / BSC / DT EA Czujnik c.w.u. AD AC 7

20 4. Instalacja MCA Wybór miejsca zamontowania Tabliczka znamionowa Umieszczona na wierzchu kotła tabliczka znamionowa zawiera ważne dane urządzenia: numer seryjny, model, rodzaj gazu itd.. T0098-A Lokalizacja kotła 500 min min min. 50 T00599-B 4 Przed zamontowaniem kotła należy dokładnie wyznaczyć miejsce jego zainstalowania, z uwzględnieniem przepisów i zapotrzebowania miejsca przez urządzenie. 4 Przy wyborze miejsca zainstalowania kotła należy uwzględnić dopuszczalne położenie otworów dla doprowadzenia powietrza i odprowadzenia spalin. 4 Dla zapewnienia dostępu do kotła i ułatwienia konserwacji, należy zapewnić wokół kotła dostateczną przestrzeń. OSTRZEŻENIE 4 Urządzenie zamontować na stabilnej ścianie, która może przenieść jego ciężar wraz z wodą. 4 Składowanie, nawet tymczasowo, łatwopalnych produktów i materiałów w kotłowni lub w pobliżu kotła jest absolutnie zabronione. UWAGA 4 Kocioł musi być zamontowany w pomieszczeniu nie narażonym na mróz. 4 W pobliżu kotła musi znajdować się przyłącze kanalizacyjne do odprowadzenia kondensatu AC

21 MCA Instalacja Wentylacja min () Odległość między przednią ścianką kotła i ścianką wewnętrzną skrzyni. () Odległość, jaką należy zachować pomiędzy dwoma elementami kotła. min Jeżeli kocioł montuje się w zamkniętej obudowie (szafce), należy przestrzegać minimalnych wymiarów podanych na powyższym rysunku. Wykonać otwory dla uniknięcia następującego ryzyka: 4 gromadzenie się gazu 4 nagrzewanie obudowy Minimalna średnica otworów: S + S = 50 cm min. () 5 () min. 50 T00600-B AC 9

22 4. Instalacja MCA Główne wymiary T0064-C i h â z Gas / Gaz { Podłączenie przewodu spalinowego; średnica 80 mm ( 45 kw / średnica 00 mm 65 kw Podłączenie przewodu doprowadzającego powietrze; średnica 5 mm ( 45 kw) / średnica 50 mm 65 kw Tuleja podłączeniowa syfonu Powrót z obiegu c.o.; ¼" gwint zewnętrzny Podłączenie gazu; ¾" gwint zewnętrzny Zasilanie obiegu c.o.; ¼" gwint zewnętrzny AC

23 MCA Instalacja 4.4 Montaż kotła Kocioł dostarczany jest wraz z szablonem montażowym. 3 Obejma mocująca z tyłu obudowy zewnętrznej umożliwia bezpośrednie zawieszenie kotła na wsporniku montażowym.. Zamocować szablon na ścianie przy pomocy taśmy samoprzylepnej. UWAGA 4 4 Zapewnić przy pomocy poziomnicy, aby montaż odbywał się rzeczywiście poziomo. 4 W trakcie montażu zakryć miejsca podłączenia doprowadzanego powietrza i odprowadzenia spalin, aby ochronić kocioł i jego króćce podłączeniowe przed pyłem od wiercenia itp.. Usunąć tę ochronę dopiero przy mocowaniu podłączeń. 5. Wywiercić otwory o średnicy 0 mm. 3. Włożyć kołki o średnicy 0 mm. 4. Przymocować wspornik montażowy do ściany przy pomocy dostarczonych kołków o średnicy 0 mm. 5. Zawiesić kocioł na wsporniku montażowym. T00540-A AC

24 4. Instalacja MCA Podłączenie hydrauliczne Płukanie instalacji Instalacja musi być wykonana według obowiązujących przepisów, zgodnie z zasadami techniki i zaleceniami znajdującymi się w tej instrukcji. Umieszczenie kotła w nowej instalacji (wiek instalacji poniżej 6 miesięcy) 4 Wyczyścić instalację za pomocą uniwersalnego środka czyszczącego, aby usunąć osad (miedź, pakuły, lut). 4 Przepłukać starannie instalację, aż woda będzie czysta i pozbawiona zanieczyszczeń. Montaż kotła w starej instalacji 4 Wykonać odszlamianie instalacji. 4 Przepłukać instalację. 4 Wyczyścić instalację za pomocą uniwersalnego środka czyszczącego, aby usunąć osad (miedź, pakuły, lut). 4 Przepłukać starannie instalację, aż woda będzie czysta i pozbawiona zanieczyszczeń Podłączenie obiegu grzewczego. Usunąć korek zabezpieczający przed pyłem znajdujący się na króćcu podłączeniowym zasilania c.o. { pod kotłem.. Rurę idącą do grzejników podłączyć do króćca podłączenia zasilania c.o.. 3. Zainstalować zawór napełniania i opróżniania instalacji, aby móc wykonać te procesy. T00856-C AC

25 MCA Instalacja 4. Usunąć korek zabezpieczający przed pyłem znajdujący się na króćcu podłączeniowym powrotu z c.o. z pod kotłem. 5. Rurę idącą od grzejników podłączyć do króćca podłączenia powrotu c.o.. 6. Podłączyć pompę do podłączenia powrotu. ¼ Odnośnie podłączenia elektrycznego pompy - patrz rozdział: "Podłączenie pompy", strona 33 Dla ułatwienia prac konserwacyjnych zaleca się instalację zaworu odcinającego na przewodach zasilania i powrotu z c.o.. UWAGA 4 Przewody podłączeniowe muszą być zamontowane zgodnie z obowiązującymi przepisami. 4 W przypadku montowania zaworów odcinających, pomiędzy zaworami odcinającymi i kotłem umieścić zawór napełniania/opróżniania oraz naczynie wzbiorcze. T00857-B Podłączenie ciśnieniowego naczynia wzbiorczego Zamontować ciśnieniowe naczynie wzbiorcze w obiegu powrotu z c.o. z. Posłużyć się poniższą tabelą dla ustalenia wymaganego dla instalacji naczynia wzbiorczego. Warunki ważności tabeli: 4 Zawór bezpieczeństwa 3 bar 4 Średnia temperatura wody: 70 C Temperatura zasilania: 80 C Temperatura powrotu: 60 C 4 Ciśnienie napełniania układu jest mniejsze lub równe ciśnieniu naczynia wzbiorczego Ciśnienie wstępne naczynia wzbiorczego Pojemność ciśnieniowego naczynia wzbiorczego w zależności od pojemności instalacji (w litrach) > bar 4,8 6,0 7, 8,4 9,6,0 4,4 Pojemność instalacji x 0,048 bar 8,0 0,0,0 () 4,0 6,0 0,0 4,0 Pojemność instalacji x 0,080.5 bar 3,3 6,6 0,0 3,3 6,6 33,3 39,9 Pojemność instalacji x 0,33 () Konfiguracja fabryczna AC 3

26 4. Instalacja MCA Podłączenie przewodu odprowadzenia kondensatu. Podłączyć wąż odprowadzenia kondensatu i syfon kotła j, są one dostarczane oddzielnie.. Zamontować syntetyczny przewód odprowadzający o minimalnej średnicy Ø 3 mm, poprowadzony do kanalizacji. 3. Wprowadzić do niego wąż odprowadzający kondensat. 4. W przewodzie odprowadzającym zainstalować blokadę zapachów lub syfon. UWAGA Ze względu na konieczność przeprowadzenia prac konserwacyjnych syfonu, nie wykonywać żadnych podłączeń na stałe. T00858-B 4 Nie blokować przewodu odprowadzającego kondensat. 4 Przewód odprowadzający musi mieć minimalny spadek 30 mm na metr, maksymalna długość odcinka poziomego wynosi 5 m. 4 Nie wolno odprowadzać kondensatu do rury spustowej z rynny dachowej. 4 Podłączyć przewód odprowadzenia kondensatu zgodnie z obowiązującymi przepisami. 4.6 Podłączenie gazu OSTRZEŻENIE 4 Przed rozpoczęciem prac na przewodzie gazowym zamknąć główny zawór gazowy. 4 Przed montażem upewnić się, że gazomierz jest wystarczająco zwymiarowany. W związku z tym należy uwzględnić zużycie wszystkich urządzeń. 4 Jeżeli gazomierz nie ma wystarczającej przepustowości, należy zawiadomić dostawcę gazu właściwego dla miejsca zainstalowania. Średnica przewodów musi być określona według obowiązujących norm krajowych.. Usunąć korek zabezpieczenia przeciw pyłowego z podłączenia gazu GAS/GAZ pod kotłem.. Podłączyć przewód zasilania gazem. 3. Zamontować na tym przewodzie bezpośrednio pod kotłem gazowy zawór odcinający. 4. Podłączyć przewód gazowy do zaworu gazowego. T00859-C AC

27 MCA Instalacja UWAGA 4.7 Podłączenie instalacji odprowadzenia spalin 4 Upewnić się, że do przewodu gazowego nie przedostał się pył. 4 Zaleca się zainstalowanie w przewodzie gazowym filtra gazu, aby uniknąć zanieczyszczenia armatury gazowej. 4 Podłączyć przewód gazowy zgodnie z obowiązującymi przepisami Wskazówki do projektowania Lmax = L+L Lmax L Lmax C 33 Lmax L Lmax C3 L Lmax C 33 Lmax L Lmax = L+L C 53 m max B 3 C 93 m max m max C 93 C 33 Lmax C A Konfiguracja C 3 Podłączenie powietrzno-spalinowe za pomocą przewodów koncentrycznych do terminala poziomego Konfiguracja C 33 Podłączenie powietrzno-spalinowe za pomocą przewodów koncentrycznych do terminala pionowego(wyjście ponad dach) AC 5

28 4. Instalacja MCA Konfiguracja C 93 Podłączenie koncentrycznego przewodu powietrznospalinowego w kotłowni i jednociągowego przewodu spalinowego w kominie (przedmuch wsteczny powietrza do spalania w kominie) 4 Konfiguracja C 93 Podłączenie koncentrycznego przewodu powietrznospalinowego w kotłowni i jednociągowego przewodu spalinowego Flex w kominie (powietrze do spalania w ciągu wstecznym w szachcie kominowym) OSTRZEŻENIE 4 Do podłączenia kotła i wylotów dopuszcza się używanie tylko oryginalnych podzespołów. 4 Wolny przekrój musi być zgodny z normami. 4 Przed montażem przewodów spalinowych należy wyczyścić komin. 5 Konfiguracja C 53 Oddzielne prowadzenie przewodu powietrznego i spalinowego przez podwójny adapter bi-flux i jednociągowy przewód spalinowy(zasysanie powietrza do spalania z zewnątrz) 6 Konfiguracja B 3 Podłączenie do komina przy pomocy zestawu podłączeniowego (powietrze do spalania pobierane w kotłowni) Długości przewodów powietrznospalinowych Dla konfiguracji B3 i C93, długości podane w tabeli są ważne dla poziomych przewodów o maksymalnej długości m. Dla m przedłużenia przewodu poziomego, skraca się pionowa dopuszczalna długość Lmax o. Rodzaj podłączenia powietrze do spalania/spaliny średnica Długość maksymalna C 3 C 33 Przewody koncentryczne podłączone do wyrzutu poziomego Przewody koncentryczne podłączone do wyrzutu pionowego () Powietrze () spaliny (3) przewód sztywny (4) Elastyczny przewód spalinowy Aluminium lub PPS MCA 45 MCA 65 MCA 90 MCA 5 80/5 mm 6 m /50 mm - 9 m 8 m 5,9 m Aluminium 80/5 mm 4,5 m /50 mm -,5 m 0 m 9,4 m AC

29 MCA Instalacja Rodzaj podłączenia powietrze do spalania/spaliny średnica Długość maksymalna C 93 C 53 B 3 Przewody koncentryczne w kotłowni Proste przewody w kominie (powietrze do spalania jako prąd wsteczny) Przewody koncentryczne w kotłowni Prosty przewód elastyczny w kominie (powietrze do spalania jako prąd wsteczny Adapter dwustrumieniowy i rozdzielone przewody powietrzno-spalinowe (powietrze do spalania pobierane z zewnątrz) Komin (przewód sztywny lub elastyczny w kanale, powietrze do spalania pobierane w kotłowni) () Powietrze () spaliny (3) przewód sztywny (4) Elastyczny przewód spalinowy Aluminium PPS Aluminium 80/5 mm 80 mm 80/5 mm 00 mm 0/50 mm 0 mm 80/5 mm 80 mm 0/50 mm 0 mm 80/5 mm x 80 mm 00/50 mm x 00 mm MCA 45 MCA 65 MCA 90 MCA 5 5 m - - -,5 m m,5 m 0 m m ,5 m 3,5 m 9,4 m 0,5 m m 7,5 m m () PPS 80 mm (3) 3,5 m m () 0 mm (3) - 55 m 45 m 44 m 80 mm (4) m mm (4) - 9,5 m 4 m 7,5 m OSTRZEŻENIE 4.8 Montaż czujnika temperatury zewnętrznej Długość maksymalna = długość prostych przewodów powietrzno-spalinowych + długość obliczeniowa dalszych elementów Wykaz wyposażenia dodatkowego dla systemów odprowadzania spalin i odpowiednie długości zamieszczono w obowiązującym katalogu Wybór miejsca zamontowania Ważne jest, aby wybrać takie miejsce zainstalowania, w którym czujnik może dokonać prawidłowego i skutecznego pomiaru warunków zewnętrznych. Zalecane miejsca zainstalowania: 4 Na ścianie zewnętrznej strefy ogrzewanej, o ile to możliwe - na ścianie północnej 4 W połowie wysokości ogrzewanej strefy budynku 4 Miejsce z oddziaływaniem zmiennych czynników atmosferycznych 4 Chronione przed bezpośrednim oddziaływaniem promieni słonecznych 4 Łatwo dostępne AC 7

30 4. Instalacja MCA A B H Z Zalecane miejsce zainstalowania Dozwolone miejsce zamontowania czujnika Wysokość mieszkalna kontrolowana czujnikiem Strefa mieszkalna i kontrolowana czujnikiem 8800N00-C Nie zalecane miejsca zamontowania czujnika: 4 Miejsce osłonięte przez element budynku (balkon, dach, itd.) 4 W pobliżu zakłócających źródeł ciepła (słońce, komin, kratka wentylacyjna, itd.) 8800N00-C Umieszczenie czujnika zewnętrznego Zamocować czujnik przy pomocy dostarczonych śrub i kołków. A Z Kołki Wkręty do drewna Ø4 8800N003-C AC

31 MCA Instalacja 4.9 Podłączenia elektryczne Automat palnikowy Kocioł jest całkowicie okablowany w fabryce. Podłączenie do sieci elektrycznej odbywa się przy pomocy kabla C. Wszystkie inne podłączenia zewnętrzne można wykonać na wtyku podłączeniowym (niskie napięcie). Najważniejsze dane konsoli sterowniczej przedstawiono w tabeli poniżej. Zasilanie elektryczne Wartość znamionowa głównego bezpiecznika F(30 V pr.zm.) Wartość znamionowa bezpiecznika F(30 V pr.zm.) Wentylator 30 V pr.zm./50 Hz 6.3AT AT 30 V pr.zm. UWAGA Przestrzegać biegunowości wskazanych na zaciskach: faza (L), zero (N) i ziemia *. B A B C D E Przejście kabli 30 V Kabel zasilania Kabel obudowy płytek drukowanych Bezpiecznik 6,3 AT Bezpiecznik AT D C E C X A UWAGA Niżej wymienione elementy urządzenia znajdują się pod napięciem 30 V: 4 Podłączenie elektryczne pompy obiegowej (c.o.). 4 Podłączenie elektryczne armatury gazowej kombi. 4 Podłączenie elektryczne wentylatorów. 4 Większość elementów konsoli sterowniczej. 4 Zwykłe elementy skrzynki podłączeniowej. 4 Transformator zapłonowy. 4 Podłączenie kabla zasilania elektrycznego. T00039-A AC 9

32 4. Instalacja MCA Zalecenia OSTRZEŻENIE 4 Podłączenia elektryczne muszą być wykonywane przez uprawnionego elektryka, bezwzględnie po odłączeniu zasilania elektrycznego. 4 Kocioł jest całkowicie okablowany. Nie wolno dokonywać zmian w wewnętrznych połączeniach konsoli sterowniczej. 4 Podłączenie uziemienia musi być wykonane przed wszystkimi innymi podłączeniami elektrycznymi. Przy wykonywaniu podłączeń elektrycznych należy przestrzegać: 4 Przepisów oraz obowiązujących norm. 4 Danych zawartych na dostarczonych z kotłem schematach połączeń elektrycznych. 4 Zaleceń zawartych w tej instrukcji. UWAGA 4 Kable czujników oraz pod napięciem 30V muszą być oddzielone od siebie. 4 Poza kotłem: stosować rury lub kanały kablowe oddalone od siebie co najmniej o 0 cm Montaż i podłączenie konsoli sterowniczej. Odkręcić o jedną czwartą obrotu śruby pod przednią pokrywą.. Zdjąć pokrywę przednią. 3. Zamontować konsolę sterowniczą i podłączyć. ¼ Instrukcja montazu i podłączenia konsoli sterowniczej znajduje się w pakiecie, w którym dostarcza się konsolę. 90º C009-A AC

33 MCA Instalacja Umiejscowienie płytek elektronicznych SCU SU PSU PCU Alim 30 V - 50 Hz N L C TS + C AUX N N L N L B TS + B A N L N N L N L SCU 0-0V + S SYST TA - S ECS S EXT SAMB C SAMBB S AMPA 3 S DEP C S DEP B On/off OT BL PCU RL Tout Tdhw 3 T00999-A A Z E Nic nie podłączać. Płytka opcjonalna (Pakiet AD49) Nic nie podłączać AC 3

34 4. Instalacja MCA Dostęp do zacisków podłączeniowych Dla uzyskania dostępu do zacisków podłączeniowych postępować następująco:. Odkręcić o jedną czwartą obrotu śruby pod przednią pokrywą.. Zdjąć pokrywę przednią. 90º T0054-A 3. Odchylić na bok zaczepy mocujące, następnie odchylić skrzynkę sterowniczą do przodu. 4. Otworzyć skrzynkę przyrządów poprzez otwarcie zacisków z przodu. T0099-A 5. Podnieść pokrywę konsoli. T00040-A AC

35 MCA Instalacja 6. Zdjąć osłonę płytek. x3 T0086-A Podłączenie pompy X8 X8 Pompę należy podłączyć do płytki drukowanej standardowego sterowania. W tym celu postępować następująco:. Podłączyć pompę przy pomocy kabla dostarczonego z kotłem. T00047-B AC 33

36 4. Instalacja MCA Wyjąć zaczep z otworu w środku dolnej części kotła. Podłączenie pompy przeprowadzić przez dno kotła i zamknąć znowu otwór poprzez pociągnięcie zamknięcia bagnetowego na kablu. 3 T00048-A 3. Podłączyć kabel od pompy do kabla podłączonego do wtyku X8 (w module sterowania). X8 X8 X8 T00050-C AC

37 MCA Instalacja 4. Kabel od pompy dołaczyć do wiązki kablowej przez otwarcie i zamknięcie wiązania kabli. T00049-B Podłączenie obiegu grzewczego bez mieszacza SCU PCU On/off 0-0V S AMB C S AMB B S AMB A OT BL RL Tout Tdhw 5 B TS + B A S SYST + TA - S ECS S EXT S DEP C S DEP B C00903-B 4 3 A Z Nic nie podłączać. Podłączyć czujnik zewnętrzny AC 35

38 4. Instalacja MCA E R T Pompa do podłączenia ogrzewania. Podłączyć termostat zabezpieczający, jeżeli w obiegu grzewczym jest ogrzewanie podłogowe. 4 Usunąć zworkę. 4 Podłączyć do wtyku przewody termostatu zabezpieczającego. Nic nie podłączać Podłączenie obiegu bez mieszacza ale z podgrzewaczem c.w.u. SCU PCU C TS + C AUX On/off 0-0V S AMB C S AMB B S AMB A OT BL RL Tout Tdhw B TS + B A S SYST + TA - S ECS S EXT S DEP C S DEP B 5 6 C00904-B A Z E Nic nie podłączać. Podłączyć pompę ładującą wodę pitną Podłączyć pompę obiegową ogrzewania AC

39 MCA Instalacja R T Podłączyć termostat zabezpieczający, jeżeli w obiegu grzewczym jest ogrzewanie podłogowe. 4 Usunąć zworkę. 4 Podłączyć do wtyku przewody termostatu zabezpieczającego. Podłączyć anodę tytanową podgrzewacza. UWAGA 4 Jeżeli podgrzewacz jest wyposażony w zasilaną z obcego źródła anodę Titan Active System, podłączyć anodę do wejścia (+ do anody, - do zasobnika). 4 Jeżeli podgrzewacz nie jest wyposażony w anodę zasilaną z obcego źródła, podłączyć wtyk symulacyjny (dostarczany z czujnikiem c.w.u. - pakiet AD). Y U I O Podłączyć czujnik zewnętrzny. Podłączenie czujnika c.w.u. (Pakiet AD). Podłączyć pompę cyrkulacyjną wody użytkowej (Opcja). Nic nie podłączać. DIEMATIC isystem - Nastawy do wykonania w tym typie instalacji Parametry Dostęp Nastawy do wykonania patrz INSTALACJA Jeżeli pompa cyrkulacyjna c.w.u. jest podłączona do przyłącza MDODAT na listwie zacisków: S.POMP.DODAT () Jeżeli termostat zabezpieczający jest podłączony do zacisku BL na listwie zacisków: BL.OTW. Jeżeli jest podłączony podgrzewacz c.w.u. (typ BS60): BS60 () Poziom Instalator Menu #SYSTEM Poziom Instalator Menu #SYSTEM Poziom Instalator Menu #PIERWOTNE PAR INSTAL Poziom Instalator Menu #SYSTEM ROZSZERZENIE P.CWU TOTALNY STOP () Parametr będzie wyświetlany tylko wtedy, gdy INSTALACJA będzie nastawiony na ROZSZERZENIE ZAL ¼ "Wyświetlanie parametrów w trybie rozszerzonym", strona 67 ¼ "Nastawa parametrów charakterystycznych dla instalacji", strona 67 ¼ "Nastawy wykonywane przez instalatora", strona 78 ¼ "Nastawa parametrów charakterystycznych dla instalacji", strona 67 IniControl - Nastawy do wykonania w tym typie instalacji Dalsze czynności nastawcze nie są wymagane AC 37

40 4. Instalacja MCA Podłączenie obydwu obiegów i podgrzewacza c.w.u. ze sprzęgłem hydraulicznym Ta konfiguracja jest możliwa tylko z konsolą DIEMATIC isystem. SCU PCU C TS + C AUX 3 On/off 0-0V S AMB C S AMB B S AMB A OT BL RL Tout Tdhw B TS + B A S SYST + TA - S ECS S EXT S DEP C S DEP B 5 C00905-B A Z E Nic nie podłączać. Podłączyć termostat zabezpieczający, jeżeli w obiegu grzewczym jest ogrzewanie podłogowe. 4 Usunąć zworkę. 4 Podłączyć do wtyku przewody termostatu zabezpieczającego. Podłączenie dodatkowego obiegu do wyposażenia dodatkowego AD AC

41 MCA Instalacja R T Podłączyć pompę obiegową c.o. (obieg A). Jeżeli podłączone jest ogrzewanie podłogowe, zainstalować termostat zabezpieczający za pompą obiegową c.o.. W razie przegrzania obiegu c.o. zadziała termostat zabezpieczający. Podłączyć anodę tytanową podgrzewacza. UWAGA 4 Jeżeli podgrzewacz jest wyposażony w zasilaną z obcego źródła anodę Titan Active System, podłączyć anodę do wejścia (+ do anody, - do zasobnika). 4 Jeżeli podgrzewacz nie jest wyposażony w anodę zasilaną z obcego źródła, podłączyć wtyk symulacyjny (dostarczany z czujnikiem c.w.u. - pakiet AD). Y U I O P a z Podłączyć czujnik zewnętrzny. Podłączyć pompę obiegową c.o. (obieg B). Podłączyć zawór 3-drogowy (obieg B). Podłączyć pompę ładującą wodę pitną. Podłączenie czujnika c.w.u. (Pakiet AD). Podłączyć pompę cyrkulacyjną c.w.u. do wyjścia MDODAT wyposażenia dodatkowego AD49. Nic nie podłączać Podłączenie podgrzewacza buforowego Ta konfiguracja jest możliwa tylko z konsolą DIEMATIC isystem. Podgrzewacz buforowy QUADRO DU W tym przykładzie instalacji podgrzewacz buforowy (typ QUADRO DU) posiada również strefę ciepłej wody. Kocioł załącza się systematycznie, aby utrzymać strefę ciepłej wody w podgrzewaczu buforowym, lub aby utrzymać zadaną temperaturę w podgrzewaczu niezależnym. Jeżeli podgrzewacz buforowy nie posiada strefy wody użytkowej, zastosować niezależny podgrzewacz c.w.u AC 39

42 4. Instalacja MCA SCU PCU On/off 0-0V S AMB C S AMB B S AMB A OT BL RL Tout Tdhw 0 B TS + B A S SYST + TA - S ECS S EXT S DEP C S DEP B C00906-B X M 4 A Z E R T Y U I O P Nic nie podłączać. Podłączyć pompę ładującą zasobnik buforowy. Podłączyć czujnik podgrzewacza buforowego (Pakiet AD50). Zasobnik buforowy. Podłączyć anodę tytanową podgrzewacza. Jeżeli podgrzewacz nie jest wyposażony w anodę zasilaną z obcego źródła, podłączyć wtyk symulacyjny (dostarczany z czujnikiem c.w.u. - pakiet AD). Podłączenie czujnika c.w.u. (Pakiet AD). Podłączyć pompę obiegową ogrzewania (Obieg A). Czujnik kolektora. Podłączyć regulator solarny. Nic nie podłączać AC

43 MCA Instalacja DIEMATIC isystem - Nastawy do wykonania w tym typie instalacji Parametry Dostęp Nastawy do wykonania patrz INSTALACJA WE. SYST () Poziom Instalator Menu #SYSTEM Poziom Instalator Menu #SYSTEM ROZSZERZENIE ZASOBN BUFOR ¼ "Wyświetlanie parametrów w trybie rozszerzonym", strona 67 ¼ "Nastawa parametrów charakterystycznych dla instalacji", strona 67 () Parametr będzie wyświetlany tylko wtedy, gdy INSTALACJA będzie nastawiony na ROZSZERZENIE Część c.w.u. bufora jest utrzymywana przez kocioł na zadanej temperaturze ciepłej wody użytkowej. Temperatura obiegu grzewczego jest utrzymywana wg wartości zadanej temperatury, która jest obliczana w zależności od temperatury zewnętrznej. Woda w strefie bufora zacznie być podgrzewana gdy, temperatura zmierzona przez czujnik bufora E spadnie o 6 C poniżej obliczonej wartości zadanej. Podgrzewanie wody w strefie bufora zakończy się, gdy temperatura bufora wzrośnie ponad obliczoną wartość zadaną AC 4

44 4. Instalacja MCA Podłączenie podgrzewacza buforowego PS i podgrzewacza c.w.u. do kotła SCU PCU On/off 0-0V S AMB C S AMB B S AMB A OT BL RL Tout Tdhw 0 B TS + B A S SYST + TA - S ECS S EXT S DEP C S DEP B C00907-B X8 3 A Z E R T Y Nic nie podłączać. Pompa ładująca c.w.u. Pompa ładująca zasobnik buforowy. Podłączyć podgrzewacz c.w.u., jeżeli podgrzewacz buforowy O służy tylko do ogrzewania Podłączenie czujnika c.w.u. (Pakiet AD). Podłączyć anodę tytanową podgrzewacza. Jeżeli podgrzewacz nie jest wyposażony w anodę zasilaną z obcego źródła, podłączyć wtyk symulacyjny (dostarczany z czujnikiem c.w.u. - pakiet AD) AC

45 MCA Instalacja U I O P a z Podłączyć pompę obiegową ogrzewania (Obieg A). Czujnik kolektora. Zasobnik buforowy. Nic nie podłączać. Podłączyć regulator solarny. Czujnik kolektora DIEMATIC isystem - Nastawy do wykonania w tym typie instalacji Parametry Dostęp Nastawy do wykonania patrz INSTALACJA WE. SYST () Poziom Instalator Menu #SYSTEM Poziom Instalator Menu #SYSTEM ROZSZERZENIE ZASOBN BUFOR ¼ "Wyświetlanie parametrów w trybie rozszerzonym", strona 67 ¼ "Nastawa parametrów charakterystycznych dla instalacji", strona 67 () Parametr będzie wyświetlany tylko wtedy, gdy INSTALACJA będzie nastawiony na ROZSZERZENIE Część c.w.u. bufora jest utrzymywana przez kocioł na zadanej temperaturze ciepłej wody użytkowej. Temperatura obiegu grzewczego jest utrzymywana wg wartości zadanej temperatury, która jest obliczana w zależności od temperatury zewnętrznej. Woda w strefie bufora zacznie być podgrzewana gdy, temperatura zmierzona przez czujnik bufora spadnie o 6 C poniżej obliczonej wartości zadanej. Podgrzewanie wody w strefie bufora zakończy się, gdy temperatura bufora wzrośnie ponad obliczoną wartość zadaną AC 43

46 4. Instalacja MCA Podłączenie podgrzewacza buforowego PS i podgrzewacza c.w.u. Kocioł rozpoczyna wytwarzanie c.w.u. tylko wtedy, gdy podgrzewacz buforowy nie jest wystarczająco ciepły, aby zapewnić ładowanie podgrzewacza c.w.u.. SCU PCU On/off 0-0V S AMB C S AMB B S AMB A OT BL RL Tout Tdhw 9 B TS + B A S SYST + TA - S ECS S EXT S DEP C S DEP B C00908-A A Z E R T Y U Nic nie podłączać. Podłączyć pompę obiegową ogrzewania (Obieg A). Pompa ładująca zasobnik buforowy Podłączyć anodę tytanową podgrzewacza. Jeżeli podgrzewacz nie jest wyposażony w anodę zasilaną z obcego źródła, podłączyć wtyk symulacyjny (dostarczany z czujnikiem c.w.u. - pakiet AD). Zasobnik buforowy. Czujnik kolektora. Podłączyć regulator solarny AC

47 MCA Instalacja I O Podgrzewacz ciepłej wody. Podłączenie czujnika c.w.u.. Nic nie podłączać. DIEMATIC isystem - Nastawy do wykonania w tym typie instalacji Parametry Dostęp Nastawy do wykonania patrz INSTALACJA WE. SYST () Poziom Instalator Menu #SYSTEM Poziom Instalator Menu #SYSTEM ROZSZERZENIE BUFOR+CWU ¼ "Wyświetlanie parametrów w trybie rozszerzonym", strona 67 ¼ "Nastawa parametrów charakterystycznych dla instalacji", strona 67 () Parametr będzie wyświetlany tylko wtedy, gdy INSTALACJA będzie nastawiony na ROZSZERZENIE Podgrzewacz c.w.u. jest ładowany przez podgrzewacz buforowy. Jeżeli temperatura podgrzewacza buforowego w trakcie podgrzewania podgrzewacza c.w.u. spadnie poniżej pierwotnej wartości zadanej c.w.u., temperaturę w podgrzewaczu buforowym utrzymuje kocioł (Parametr TEMP.PIERW.CWU), aby zapewnić podgrzewanie podgrzewacza c.w.u.. Temperatura obiegu grzewczego jest utrzymywana wg wartości zadanej temperatury, która jest obliczana w zależności od temperatury zewnętrznej. Woda w strefie bufora zacznie być podgrzewana gdy, temperatura zmierzona przez czujnik bufora spadnie o 6 C poniżej obliczonej wartości zadanej. Podgrzewanie wody w strefie bufora zakończy się, gdy temperatura bufora wzrośnie ponad obliczoną wartość zadaną AC 45

48 4. Instalacja MCA Podłączenie instalacji basenu Ta konfiguracja jest możliwa tylko z konsolą DIEMATIC isystem. SCU PCU On/off 0-0V S AMB C S AMB B S AMB A OT BL RL Tout Tdhw 6 B TS + B A S SYST + TA - S ECS S EXT S DEP C S DEP B 4 C0098-i 3 5 A Z E R Podłączyć pompę wtórną basenu. Podłączyć czujnik basenu. Wymiennik płytowy. Wymuszone wyłączenie ogrzewania basenu Jeżeli parametr WE.TEL: jest ustawiony na 0/ B, basen nie będzie podgrzewany, jeżeli zestyk jest rozwarty (nastawa fabryczna), zapewniona będzie tylko ochrona przeciwzamrożeniowa. Funkcja zestyku pozostaje nastawiana przez parametr WE.TEL. T Y Podłączyć pompę pierwotną basenu. Nic nie podłączać AC

49 MCA Instalacja DIEMATIC isystem - Nastawy do wykonania w tym typie instalacji Parametry Dostęp Nastawy do wykonania patrz INSTALACJA OBIEG B: Jeżeli stosuje się WE.TEL: WE.TEL: Poziom Instalator Menu #SYSTEM Poziom Instalator Menu #SYSTEM Poziom Instalator Menu #SYSTEM T. MAX OB. B Poziom Instalator Menu #OGRANICZENIA WTÓRNE ROZSZERZENIE BASEN 0/ B Nastawić wartość T.MAX OB.B na temperaturę odpowiadającą zapotrzebowaniu wymiennika ¼ "Wyświetlanie parametrów w trybie rozszerzonym", strona 67 ¼ "Nastawa parametrów charakterystycznych dla instalacji", strona 67 ¼ "Nastawy wykonywane przez instalatora", strona 78 Sterowanie obiegu basenu Regulacja umożliwia sterowanie obiegu basenu w dwóch przypadkach: Przypadek : Regulacja steruje obieg pierwotny (kocioł/ wymiennik) oraz obieg wtórny (wymiennik/basen). 4 Pompę obiegu pierwotnego (kocioł/wymiennik) podłączyć do wyjścia MB na listwie zacisków. Temperatura T. MAX OB. B będzie zapewniona w czasie pracy w trybie komfortu programu B zarówno w lecie, jak i w zimie. 4 Czujnik basenu (pakiet AD) podłączyć do wejścia S DEP B na listwie zacisków. 4 Wartość zadana czujnika basenu przyciskiem C na wartość z przedziału 5-39 C. Przypadek : Basen posiada już system regulacji, który ma być zachowany. Regulacja steruje tylko obieg pierwotny (kocioł/ wymiennik). 4 Pompę obiegu pierwotnego (kocioł/wymiennik) podłączyć do wyjścia MB na listwie zacisków. Temperatura T. MAX OB. B będzie zapewniona w czasie pracy w trybie komfortu programu B zarówno w lecie, jak i w zimie. Basen można również podłączyć do obiegu C, należy przy tym podłączyć wyposażenie dodatkowe AD49: 4 Podłączyć do listwy zacisków oznaczonej C. 4 Nastawić parametry obiegu C. Programowanie czasu pracy pompy obiegu wtórnego Pompa obiegu wtórnego pracuje w trybie pracy dziennej programu B zarówno w lecie, jak i w zimie. Wyłączenie Odnośnie przygotowania basenu do zimy prosimy zwrócić się do serwisu opiekującego się basenem AC 47

50 4. Instalacja MCA Podłączenie podgrzewacza z grzałką elektryczną Ta konfiguracja jest możliwa tylko z konsolą DIEMATIC isystem. SCU PCU C TS + C AUX On/off 0-0V S AMB C S AMB B S AMB A OT BL RL Tout Tdhw 9 B TS + B A 3 S SYST + TA - S ECS S EXT S DEP C S DEP B C00909-A A Z E R T Y U I Nic nie podłączać. Możliwość podłączenia podgrzewacza elektrycznego (z wyposażeniem dodatkowym AD49) lub do E Wyjście obiegu A - Możliwość podłączenia podgrzewacza elektrycznego (lub do Z) Zasilanie przekaźnika sterującego grzałki elektrycznej Podłączyć anodę tytanową podgrzewacza. Jeżeli podgrzewacz nie jest wyposażony w anodę zasilaną z obcego źródła, podłączyć wtyk symulacyjny (dostarczany z czujnikiem c.w.u. - pakiet AD). Podłączenie czujnika c.w.u. (Pakiet AD). Podłączyć czujnik zewnętrzny Pompa ładująca c.w.u AC

51 TELCOM AL AL PRG 3 ALP # V V SET MCA Instalacja O Nic nie podłączać. DIEMATIC isystem - Nastawy do wykonania w tym typie instalacji Parametry Dostęp Nastawy do wykonania patrz INSTALACJA Jeżeli podgrzewacz elektryczny jest podłączany do MA: OBIEG A: () Jeżeli podgrzewacz elektryczny jest podłączany do MAUX: S.DOD () Poziom Instalator Menu #SYSTEM Poziom Instalator Menu #SYSTEM Poziom Instalator Menu #SYSTEM ROZSZERZENIE CWU ELE. CWU ELE. () Parametr będzie wyświetlany tylko wtedy, gdy INSTALACJA będzie nastawiony na ROZSZERZENIE ¼ "Wyświetlanie parametrów w trybie rozszerzonym", strona 67 ¼ "Nastawa parametrów charakterystycznych dla instalacji", strona Podłączenie wyposażenia dodatkowego Przykład: Moduł zdalnego sterowania dialogowego TELCOM, zdalne sterowania dla obiegów A i B, drugi podgrzewacz c.w.u. SCU PCU C TS + C AUX On/off 0-0V S AMB C S AMB B S AMB A OT BL RL Tout Tdhw B TS + B A S SYST + TA - S ECS S EXT S DEP C S DEP B MODE MODE C0096-A A Z E Nic nie podłączać. Podłączyć pompę ładującą drugiego podgrzewacza (Tylko dla konsoli DIEMATIC isystem). Drugi podgrzewacz c.w.u. (Tylko dla konsoli DIEMATIC isystem) AC 49

52 4. Instalacja MCA R T Y U I Podłączyć czujnik c.w.u. do drugiego podgrzewacza (Tylko dla konsoli DIEMATIC isystem). Podłączyć moduł zdalnego sterowania dialogowego TELCOM (jeżeli jest dostępny w Waszym kraju). Podłączenie BUS kaskady, VM isystem Podłączenie zdalnego sterowania (Pakiet AD54/FM5). Nic nie podłączać. Diematic isystem - Nastawy potrzebne do podłączenia drugiego podgrzewacza Parametry Dostęp Nastawy do wykonania patrz INSTALACJA Jeżeli jest podłączony drugi podgrzewacz: S.DOD.: () Poziom Instalator Menu #SYSTEM Poziom Instalator Menu #SYSTEM ROZSZERZENIE CWU () Parametr będzie wyświetlany tylko wtedy, gdy INSTALACJA będzie nastawiony na ROZSZERZENIE ¼ "Wyświetlanie parametrów w trybie rozszerzonym", strona 67 ¼ "Nastawa parametrów charakterystycznych dla instalacji", strona Podłączenie w kaskadę Podgrzewacz c.w.u. za sprzęgłem hydraulicznym X8 4 5 C0090-B 6 A Z E R T Kocioł prowadzący (DIEMATIC isystem) Kocioł podrzędny- (DIEMATIC isystem lub IniControl) Kocioł podrzędny- 3 (DIEMATIC isystem lub IniControl) Kabel (BUS) Pompa kotłowa AC

53 MCA Instalacja Y U I O Sprzęgło hydrauliczne Czujnik temperatury zasilania kaskady Podłączyć czujnik do zacisku S SYST kotła prowadzącego. Pompa ładująca c.w.u. Podłączenie czujnika c.w.u. (Pakiet AD) DIEMATIC isystem - Nastawy do wykonania w tym typie instalacji: Kocioł prowadzący Parametry Dostęp Nastawy do wykonania patrz INSTALACJA S.CWU () KASKADA () REGUL MASTER () SIEC SYSTEM () Poziom Instalator Menu #SYSTEM Poziom Instalator Menu #SYSTEM Poziom Instalator Menu #SIEĆ Poziom Instalator Menu #SIEĆ Poziom Instalator Menu #SIEĆ ROZSZERZENIE POMPA ZAL ZAL DODAJ SLAVE ¼ "Wyświetlanie parametrów w trybie rozszerzonym", strona 67 ¼ "Nastawa parametrów charakterystycznych dla instalacji", strona 67 ¼ "Konfigurowanie sieci", strona 87 () Parametr będzie wyświetlany tylko wtedy, gdy INSTALACJA będzie nastawiony na ROZSZERZENIE DIEMATIC isystem - Nastawy do wykonania w tym typie instalacji: Kotły podrzędne Parametry Dostęp Nastawy do wykonania patrz INSTALACJA KASKADA () REGUL MASTER () NUMER SLAVE () Poziom Instalator Menu #SYSTEM Poziom Instalator Menu #SIEĆ Poziom Instalator Menu #SIEĆ Poziom Instalator Menu #SIEĆ ROZSZERZENIE ZAL NIE, 3,... ¼ "Wyświetlanie parametrów w trybie rozszerzonym", strona 67 ¼ "Konfigurowanie sieci", strona 87 () Parametr będzie wyświetlany tylko wtedy, gdy INSTALACJA będzie nastawiony na ROZSZERZENIE IniControl - Nastawy do wykonania w tym typie instalacji: Kotły podrzędne Parametry Dostęp Nastawy do wykonania patrz KASKADA FBE Poziom Instalator ¼ "Opis parametrów", strona 09 NUMER SLAVE FBF Poziom Instalator, 3, AC 5

54 4. Instalacja MCA Schemat elektryczny X X X3 X4 X5 X6 X8 X GN/ YW GN/ YW BL BR BL GN/ YW BR K 3 SCU-C S BR BL BL BR GN/ YW 3 X5 4 GN/ YW X4 BR BL 3 FAN GY BK BL GN/ YW 3 IT X5 GN/ YW WH BL 3 5 X GB GN/ YW BR BL 3 X8 3 BK BK BK BK BK BK 4 5 N L P 30V, 50Hz PUMP A X7 X9 FAN HLS E X0 X X BK BL RD BK BK 3 BK BK BK BK 3 4 BK BK OR YW WH RD GY GN X X3 X X4 X5X6 X7 X8X9 X4 X5 X X X6 X0 X PSU PWM PUMP SCU-C RTS FTS PS X DIS T00860-E P Zasilanie E Stycznik zapłonu FTS Czujnik zasilania SCU Płytka wtórna GB Blok gazowy PS Czujnik ciśnienia S Wyłącznik główny PUMP A Pompa obiegowa PSU Pamięć parametrów płyt PSU i SU FAN Wentylator HLS Termostat zabezpieczający PWM PUMP Sygnał modulacji pompy kotłowej IT Transformator zapłonowy RTS Czujnik temperatury powrotu DIS Wyświetlacz AC

55 MCA Instalacja 4. Napełnienie instalacji 4... Uzdatnianie wody W wielu przypadkach kocioł i instalacja centralnego ogrzewania mogą być napełnione zwykłą wodą wodociągową, bez konieczności jej uzdatniania. OSTRZEŻENIE Nie dodawać produktów chemicznych do wody w obiegu grzewczym bez konsultacji z De Dietrich Thermique. Na przykład: środki przeciwzamrożeniowe, zmiękczacze wody, produkty zwiększające lub zmniejszające wartość ph, dodatki chemiczne i/lub inhibitory. Mogą one spowodować usterki w kotła i uszkodzenie wymiennika. 4 Przepłukać instalację c.o. w ilości minimum 3-krotnej pojemności instalacji c.o.. Przepłukać przewody c.w.u. ilością wynoszącą minimum 0 pojemność rur. Woda w instalacji musi posiadać następujące parametry: Wartość ph (woda nie uzdatniona) Wartość ph (woda uzdatniona) Całkowita moc zainstalowana (kw) > 550 ph ph 7-8,5 7-8,5 7-8,5 7-8,5 Przewodność przy 5 C µs/cm Chlorki mg/l Inne elementy mg/l < < < < Całkowita twardość wody () f dh 0,5-0,0 0,5 -, 0,5-8,4 0,5 -,8 mmol/l 0, - 3,5 0, -,0 0, -,5 0, - 0,5 () W instalacjach ze stałym ogrzewaniem przy całkowitej mocy instalacji; o maksymalnej mocy 00 kw, odpowiednia całkowita maksymalna twardość wynosi 8,4 dh (,5 mmol/l, 5 f) i gdy jest wyższa niż 00 kw, odpowiednia całkowita maksymalna twardość wynosi,8 dh (0,5 mmol/l, 5 f) Jeśli uzdatnianie wody, jest to konieczne, De Dietrich Thermique poleca następujących producentów: 4 Cillit 4 Climalife 4 Fernox 4 Permo 4 Sentinel AC 53

56 3 4. Instalacja MCA Napełnienie syfonu. Zdemontować syfon.. Napełnić syfon wodą. Syfon musi być całkowicie napełniony. 3. Zamontować syfon z powrotem. UWAGA Przed uruchomieniem kotła syfon napełnić wodą, aby spaliny nie dostawały się do pomieszczenia. T00037-B Napełnienie instalacji UWAGA Przed napełnieniem otworzyć zawory we wszystkich grzejnikach w instalacji. Aby można było na wyświetlaczu odczytać ciśnienie wody, kocioł musi być załączony. 4 T0008-B. Napełnić instalację czystą wodą wodociągową (zalecane ciśnienie od,5 do bar).. Sprawdzić szczelność połączeń wodnych. T00507-B AC

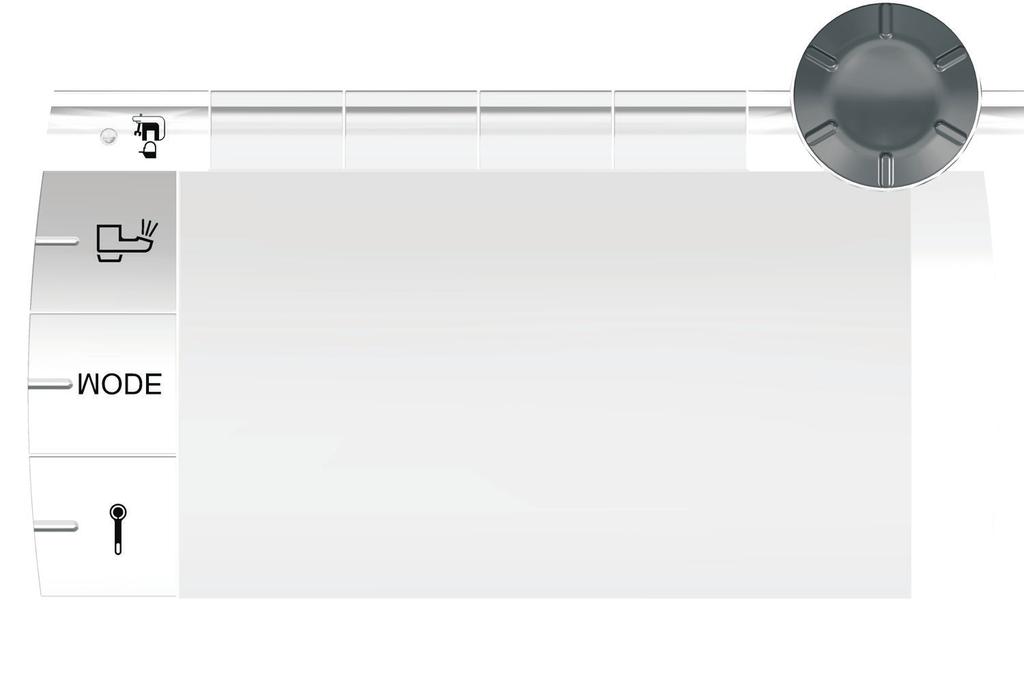

57 MCA Uruchomienie - DIEMATIC isystem 5 Uruchomienie - DIEMATIC isystem 5. Konsola sterownicza 5... Opis przycisków A A A B bar AUTO C STD D E F A B C D E F Przycisk nastawy temperatur (ogrzewanie, c.w.u., basen) Przycisk wyboru trybu pracy Przycisk odstąpienia c.w.u. Przycisk dostępu do parametrów nastawianych przez instalatora Przyciski, których funkcja zależy od uprzedniego wyboru Pokrętło nastawy: 4 Obracać pokrętłem, aby przeglądać menu lub zmienić wartość 4 Nacisnąć pokrętło, aby wywołać wybrane menu, lub zatwierdzić wybraną wartość AC 55

58 5... Opis wyświetlacza Funkcje przycisków > Przycisk dostępu do różnych menu ( Przycisk przeglądania menu ' 5. Uruchomienie - DIEMATIC isystem MCA Przycisk przeglądania parametrów bar AUTO STD C00696-A? Symbol jest wyświetlany, gdy do dyspozycji jest tekst pomocy f STD Wyświetlenie krzywej wybranego parametru Reset programów czasowych b Wybór trybu komfortu lub dni do zaprogramowania v Wybór trybu z obniżoną temperaturą lub anulowanie wyboru dni do zaprogramowania j Powrót do poprzedniego poziomu menu ESC Powrót do poprzedniego poziomu menu bez zapamiętania dokonanych zmian t Odblokowanie ręczne awarii Poziom mocy palnika C00705-A Cały symbol miga: Palnik startuje, ale jeszcze nie ma płomienia bar Część symbolu miga: moc zwiększa się AUTO STD C00704-A Symbol wyświetlany ciągle: żądana moc jest osiągnięta C0070-A C00703-A C0070-B Część symbolu miga: moc zmniejsza się AC

59 Tryby pracy p Tryb LATO: Ogrzewanie jest wyłączone. Wytwarzanie c.w.u. jest nadal zapewnione b Tryb ZIMA: Ogrzewanie i przygotowanie ciepłej wody użytkowej jest aktywne bar AUTO STD C00697-B AUTO Praca w trybie automatycznym zgodnie z programem czasowym x Praca dzienna: symbol jest wyświetlany, gdy aktywne jest odstąpienie DZIEŃ (komfort) bar AUTO MCA Uruchomienie - DIEMATIC isystem STD C00698-B m 4 Symbol migający: odstąpienie tymczasowe 4 Symbol wyświetlany ciągle: odstąpienie stałe Praca z obniżoną temperaturą: symbol jest wyświetlany, gdy aktywne jest odstąpienie NOC (temperatura obniżona) 4 Symbol migający: odstąpienie tymczasowe 4 Symbol wyświetlany ciągle: odstąpienie stałe g Tryb wakacyjny: symbol jest wyświetlany, gdy aktywne jest odstąpienie WAKACJE (ochrona przeciwzamrożeniowa) 4 Symbol migający: tryb wakacyjny jest zaprogramowany 4 Symbol wyświetlany ciągle: tryb wakacyjny jest aktywny m Praca ręczna Ciśnienie w instalacji bar Wskaźnik ciśnienia: symbol jest wyświetlany, gdy jest podłączony czujnik ciśnienia wody. 4 Symbol migający: Ilość wody jest niedostateczna. bar AUTO STD C00708-A l 4 Symbol wyświetlany ciągle: Ilość wody jest wystarczająca. Poziom ciśnienia wody 4 R : 0,9-, bar 4 E :,-,5 bar 4 Z :,6-,9 bar 4 A :,0-,3 bar 4 l : >,4 bar AC 57

60 5. Uruchomienie - DIEMATIC isystem MCA Odstąpienie od programu c.w.u Gdy aktywne jest odstąpienie od programu c.w.u., wyświetlany jest pasek: bar 4 Pasek miga: odstąpienie tymczasowe 4 Pasek jest wyświetlany stale: odstąpienie stałe AUTO STD C00707-A Pozostałe informacje r Symbol jest wyświetlany w trakcie wytwarzania ciepłej wody użytkowej. bar w Wskazanie zaworu mieszającego: Symbol jest wyświetlany, gdy podłączony jest 3-drogowy zawór mieszający. AUTO STD C00699-B 4 x : 3-drogowy zawór mieszający otwiera się 4 c : 3-drogowy zawór mieszający zamyka sie M Symbol jest wyświetlany w trakcie pracy pompy. Nazwa obiegu, którego parametr jest wyświetlany Dostęp do różnych poziomów nastaw Poziom Użytkownik Informacje i nastawy na poziomie Użytkownik są dostępne dla wszystkich.. Nacisnąć przycisk >. bar AUTO STD NIEDZIELA :45 C009-A AC

61 MCA Uruchomienie - DIEMATIC isystem Poziom Instalator bar AUTO TEMP.: 68 STD DIMANCHE :45 Dostęp do danych i nastaw na poziomie Instalator mogą mieć tylko uprawnieni instalatorzy.. Naciskać przycisk - przez ok. 5 sek.. Przed wyświetleniem poziomu Instalator wyświetlane jest menu #POMIAR EMISJI. Przytrzymać przyciśnięty przycisk -, aż wyświetli się #JEZYKI. 5" C0035-E-0 Poziom Serwis bar AUTO TEMP.: STD DIMANCHE :45 Informacje i nastawy na poziomie Serwis są przeznaczone tylko dla uprawnionych pracowników serwisu.. Naciskać przycisk - przez ok. 0 sek.. Przed wyświetleniem poziomu Serwis wyświetli się menu Instalator. Przytrzymać przyciśnięty przycisk -, aż wyświetli się #PARAMETRY. 0" C007-C Nawigacja w menu bar #POMIARY #WYBÓR PROG CZASOWYCH #PROGRAMOWANIE #NASTAWY #CZAS.DZIEN AUTO STD. Obracać pokrętłem, aby wybrać żądane menu.. Nacisnąć pokrętło, aby wywołać menu. Nacisnąć przycisk j, aby powrócić do poprzedniego wyświetlenia. C000-A AC 59

62 5. Uruchomienie - DIEMATIC isystem MCA bar PROG BIEZACY B PROG BIEZACY C AUTO STD P P3 3. Obracać pokrętłem, aby wybrać żądany parametr. 4. Nacisnąć pokrętło, aby zmienić parametr. Nacisnąć przycisk j, aby powrócić do poprzedniego wyświetlenia. bar PROG BIEZACY C Wybór programugodz. Uzytego do P4 C AUTO STD C00-B Obracać pokrętłem, aby zmienić parametr. 6. Nacisnąć pokrętło dla potwierdzenia. Nacisnąć przycisk h dla anulowania. bar AUTO STD x LUNDI :45 C00-B Aby powrócić do wyświetlenia głównego nacisnąć razy przycisk j. Zamiast pokrętła można również użyć przyciski ( i '. C004-A Kontrole przed uruchomieniem 5... Przygotowanie kotła do uruchomienia OSTRZEŻENIE Nie uruchamiać kotła, jeżeli dostarczany gaz nie jest zgodny z gazem zatwierdzonym. Postępowanie przy przygotowaniu kotła do uruchomienia: 4 Sprawdzić, czy dostarczany gaz odpowiada danym na tabliczce znamionowej kotła. 4 Sprawdzić zasilanie gazu. 4 Sprawdzić obieg hydrauliczny. 4 Sprawdzić ciśnienie wody w instalacji grzewczej. 4 Sprawdzić połączenia elektryczne do zdalnego sterowania i innych regulatorów zewnętrznych. 4 Sprawdzić inne podłączenia. 4 Sprawdzić kocioł pod pełnym obciążeniem. Sprawdzić ustawienie składu gaz/powietrze i ewentualnie skorygować AC

63 MCA Uruchomienie - DIEMATIC isystem 4 Sprawdzić kocioł przy obniżonym obciążeniu. Sprawdzić ustawienie składu gaz/powietrze i ewentualnie skorygować. 4 Czynności końcowe Instalacja gazowa OSTRZEŻENIE Sprawdzić czy kocioł wyłączony jest spod napięcia.. Otworzyć główny zawór gazowy.. Otworzyć zawór gazowy kotła. 3. Odkręcić o /4 obrotu obydwie śruby pod przednią obudową i zdjąć obudowę. 4. Odchylić na bok zaczepy mocujące, następnie odchylić skrzynkę sterowniczą do przodu. 5. Sprawdzić ciśnienia zasilania gazem na króćcu pomiarowym C na zespole gazowym. OSTRZEŻENIE ¼ Dozwolone rodzaje gazu - patrz rozdział: "Kategorie urządzenia", strona 8 C C T00343-A 6. Sprawdzić szczelność podłączeń gazowych wykonanych za zaworem gazowym kotła. 7. Sprawdzić szczelność przewodu gazowego wraz z armaturą. Ciśnienie próbne nie może przekroczyć wartości 60 mbar. 8. Odpowietrzyć przewody gazowe przez odkręcenie punktu pomiarowego na multibloku. Punkt pomiarowy ponownie zakręcić gdy przewody gazowe są wystarczająco odpowietrzone. 9. Sprawdzić szczelność podłączeń gazowych w kotle Obieg hydrauliczny 4 Sprawdzić syfon. Syfon musi być całkowicie napełniony czystą woda. 4 Sprawdzić szczelność podłączeń hydraulicznych Podłączenia elektryczne 4 Sprawdzić podłączenia elektryczne. 5.3 Uruchomienie kotła. Obudowę sterowania odchylić do góry i zamocować na boku przy pomocy zacisków.. Otworzyć główny zawór gazowy. 3. Otworzyć zawór gazowy kotła AC 6

64 5. Uruchomienie - DIEMATIC isystem MCA Załączyć kocioł wyłącznikiem głównym. C00366-B bar LANGUE FRANCAIS Français - Deutsch - English - Italiano - Espanol - Nederlands - Pycck - Polski - Türk - STD 5. Przy pierwszym załączeniu wyświetlone zostanie menu JEZYK. Wybrać żądany język poprzez obracanie pokrętłem. 6. Nacisnąć pokrętło dla potwierdzenia. Kocioł rozpoczyna automatyczny cykl odpowietrzania trwający 3 minuty i powtarzany każdorazowo po włączeniu zasilania elektrycznego. Błąd w trakcie procedury uruchamiania: C0086-C 4 Na ekranie nie pojawia się żadna informacja: - Sprawdzić napięcie w sieci zasilającej - Sprawdzić bezpieczniki - Sprawdzić podłączenie kabla sieciowego do wtyku X płytki PCU 4 W przypadku usterki błąd jest wyświetlany na ekranie. ¼ Patrz rozdział: "Komunikaty (kod typu Bxx lub Mxx)", strona 7 Jeżeli jest podłączony czujnik c.w.u. i aktywna jest funkcja ochrony przed legionellami, po zakończeniu programu odpowietrzania kocioł rozpoczyna podgrzewanie wody w podgrzewaczu. Okres grzania zależy od wielkości instalacji c.w.u AC

65 MCA Uruchomienie - DIEMATIC isystem 5.4 Regulacje gazu Przystosowanie do innego rodzaju gazu OSTRZEŻENIE Poniższe czynności może wykonywać tylko autoryzowany instalator. Kocioł jest nastawiony fabrycznie do pracy z gazem ziemnym E (G0). Dla pracy z innym rodzajem gazu należy wykonać następujące czynności. Przy pracy z propanem: A A T0034-A. Typ kotła MCA 45 MCA 65 MCA 90 MCA 5 Ustawienie na propan Obrócić śrubę regulacyjną A na Venturi o 4¾ obrotu zgodnie z kierunkiem ruchu wskazówek zegara Obrócić śrubę regulacyjną A na Venturi o 6½ obrotu zgodnie z kierunkiem ruchu wskazówek zegara Umieścić pierścień ograniczający gaz w armaturze gazowej Najpier obrócić śrubę regulacyjną A w prawo do oporu, następnie: Obrócić śrubę regulacyjną A na armaturze gazowej o 3,5-4 obrotu w kierunku przeciwnym do ruchu wskazówek zegara. Wyregulować prędkość wentylatora wg wartości podanych w tabeli (jeżeli jest to potrzebne): ¼ Patrz rozdział: "Nastawy wykonywane przez instalatora", strona Ustawić stosunek powietrze-gaz. Dla dalszych informacji odnośnie tego tematu - patrz następne rozdziały: ¼ "Regulacja składu mieszanki gaz-powietrze (stopień górny)", strona 64 ¼ "Regulacja składu mieszanki gaz-powietrze (stopień dolny)", strona AC 63

66 5. Uruchomienie - DIEMATIC isystem MCA Regulacja składu mieszanki gaz-powietrze (stopień górny). Odkręcić zaślepkę pomiaru spalin.. Podłączyć analizator spalin. OSTRZEŻENIE Dopilnować, aby otwór wokół sondy był w trakcie pomiaru dobrze uszczelniony. T0058-A bar AUTO TEMP.: 68 STD NIEDZIELA :45 3. Przy wyświetleniu początkowym nacisnąć przycisk -. Na ekranie pojawia się menu #POMIAR EMISJI. W trakcie przebiegu automatycznego cyklu odpowietrzania wykonanie tych operacji nie jest możliwe. 4. Wyświetlone zostają właściwości generatora. bar GENE : PMAX TEMP KOTLA 68 C I- JONIZ 0µA OBROTY WENTYL tr/min AUTO STD OFF => PMAX C007-A Obracać pokrętłem, aż wyświetlone zostanie P MAX. Kocioł przechodzi do pracy na pełnej mocy. 6. Zmierzyć zawartość procentową O i CO w spalinach. 7. Porównać zmierzoną wartość z wartościami zadanymi podanymi w tabeli (zdjąć przednią obudowę): C00347-A W razie potrzeby zmienić stosunek gaz-powietrze śrubą regulacyjną (A). Wartości kontrolne i nastawy O /CO dla gazu H (G0) przy maksymalnej mocy Typ kotła Ustawiana wartość Wartość kontrolna O (%) CO (%) O (%) CO (%) MCA 45 4,8 ± 0, 9,0 ± 0, 4,8 ± 0,5 9,0 ± 0, A A T0034-A MCA 65 4,8 ± 0, 9,0 ± 0, 4,8 ± 0,5 9,0 ± 0, MCA 90 3,9 ± 0, 9,5 ± 0, 3,9 ± 0,5 9,5 ± 0, MCA 5 4,7 ± 0, 9, ± 0, 4,7 ± 0,5 9, ± 0, AC

67 MCA Uruchomienie - DIEMATIC isystem Wartości kontrolne i nastawy O /CO dla gazu Lw (G7) przy maksymalnej mocy Typ kotła Ustawiana wartość Wartość kontrolna O (%) CO (%) O (%) CO (%) MCA 45 4,4 ± 0, 9,0 ± 0, 4,4 ± 0,5 9,0 ± 0, MCA 65 4,4 ± 0, 9,0 ± 0, 4,4 ± 0,5 9,0 ± 0, MCA 90 3,5 ± 0, 9,5 ± 0, 3,5 ± 0,5 9,5 ± 0, MCA 5 3,9 ± 0, 9,3 ± 0, 3,9 ± 0,5 9,3 ± 0, Wartości kontrolne i nastawy O /CO dla gazu Ls (G.350) przy maksymalnej mocy Typ kotła Ustawiana wartość Wartość kontrolna O (%) CO (%) O (%) CO (%) MCA 45 4, ± 0, 9,0 ± 0, 4, ± 0,5 9,0 ± 0, MCA 65 4, ± 0, 9,0 ± 0, 4, ± 0,5 9,0 ± 0, MCA 90 3, ± 0, 9,5 ± 0, 3, ± 0,5 9,5 ± 0, Wartości kontrolne i nastawy O / CO dla propanu (G3) przy maksymalnej mocy Typ kotła Ustawiana wartość Wartość kontrolna O (%) CO (%) O (%) CO (%) MCA 45 4,6 ± 0, 0,7 ± 0, 4,6 ± 0,5 0,7 ± 0, MCA 65 4,6 ± 0, 0,7 ± 0, 4,6 ± 0,5 0,7 ± 0, MCA 90 4,6 ± 0, 0,7 ± 0, 4,6 ± 0,5 0,7 ± 0, MCA 5 4,9 ± 0,,0 ± 0, 4,9 ± 0,5,0 ± 0, Regulacja składu mieszanki gaz-powietrze (stopień dolny). Odkręcić zaślepkę pomiaru spalin.. Podłączyć analizator spalin. OSTRZEŻENIE Dopilnować, aby otwór wokół sondy był w trakcie pomiaru dobrze uszczelniony. bar AUTO TEMP.: 68 STD NIEDZIELA :45 T0058-A 3. Przy wyświetleniu początkowym nacisnąć przycisk -. Na ekranie pojawia się menu #POMIAR EMISJI. W trakcie przebiegu automatycznego cyklu odpowietrzania wykonanie tych operacji nie jest możliwe. C007-A AC 65

68 5. Uruchomienie - DIEMATIC isystem MCA bar GENE : PMIN TEMP KOTLA 68 C I- JONIZ 0µA OBROTY WENTYL. 850 tr/min AUTO STD AUTO => PMIN 4. Wyświetlone zostają właściwości generatora. 5. Obracać pokrętłem, aż wyświetlone zostanie P MIN. Moc minimalna jest ustawiona. 6. Zmierzyć zawartość procentową O i CO w spalinach. 7. Porównać zmierzoną wartość z wartościami zadanymi podanymi w tabeli (zdjąć przednią obudowę): B C00348-B W razie potrzeby zmienić stosunek gaz-powietrze śrubą regulacyjną (B). Wartości kontrolne i nastawy O /CO dla gazu H (G0) przy obciążeniu częściowym Typ kotła Ustawiana wartość Wartość kontrolna O (%) CO (%) O (%) CO (%) MCA 45 4,8 ± 0, 9,0 ± 0, 4,8 ± 0,5 9,0 ± 0, MCA 65 4,8 ± 0, 9,0 ± 0, 4,8 ± 0,5 9,0 ± 0, MCA 90 3,9 ± 0, 9,5 ± 0, 3,9 ± 0,5 9,5 ± 0, MCA 5 4,3 ± 0, 9,3 ± 0, 4,3 ± 0,5 9,3 ± 0, B B T0034-A Wartości kontrolne i nastawy O /CO dla gazu Lw (G7) przy obciążeniu częściowym Typ kotła Ustawiana wartość Wartość kontrolna O (%) CO (%) O (%) CO (%) MCA 45 4,4 ± 0, 9,0 ± 0, 4,4 ± 0,5 9,0 ± 0, MCA 65 4,4 ± 0, 9,0 ± 0, 4,4 ± 0,5 9,0 ± 0, MCA 90 3,5 ± 0, 9,5 ± 0, 3,5 ± 0,5 9,5 ± 0, MCA 5 4,6 ± 0, 8,9 ± 0, 4,6 ± 0,5 8,9 ± 0, Wartości kontrolne i nastawy O /CO dla gazu Ls (G.350) przy obciążeniu częściowym Typ kotła Ustawiana wartość Wartość kontrolna O (%) CO (%) O (%) CO (%) MCA 45 4, ± 0, 9,0 ± 0, 4, ± 0,5 9,0 ± 0, MCA 65 4, ± 0, 9,0 ± 0, 4, ± 0,5 9,0 ± 0, MCA 90 3, ± 0, 9,5 ± 0, 3, ± 0,5 9,5 ± 0, Wartości kontrolne i nastawy O /CO dla propanu (G3) przy obciążeniu częściowym Typ kotła Ustawiana wartość Wartość kontrolna O (%) CO (%) O (%) CO (%) MCA 45 4,6 ± 0, 0,7 ± 0, 4,6 ± 0,5 0,7 ± 0, MCA 65 4,6 ± 0, 0,7 ± 0, 4,6 ± 0,5 0,7 ± 0, MCA 90 4,6 ± 0, 0,7 ± 0, 4,6 ± 0,5 0,7 ± 0, MCA 5 4,9 ± 0,,0 ± 0, 4,9 ± 0,5,0 ± 0, AC

69 MCA Uruchomienie - DIEMATIC isystem 5.5 Kontrole i regulacje po uruchomieniu Wyświetlanie parametrów w trybie rozszerzonym bar AUTO TEMP.: 68 5" STD DIMANCHE :45 Dostarczana konsola sterowanicza jest tak nastawiona, aby wyświetlać tylko parametry klasyczne. Aby przełączyć się w tryb rozszerzony postępować następująco:. Wywołać poziom Instalator: Naciskać przycisk - przez ok. 5 sek... Wybrać menu #SYSTEM. 4 Obracać pokrętłem, aby przeglądać menu lub zmienić wartość. 4 Nacisnąć pokrętło, aby wywołać wybrane menu, lub zatwierdzić wybraną wartość. ¼ Szczegółowe objaśnienie nawigacji w menu znajduje się w rozdziale: "Nawigacja w menu", strona Ustawić parametr INSTALACJA na ROZSZERZENIE. C0035-E-0 Poziom Instalator - Menu #SYSTEM Parametr Zakres regulacji Opis Nastawa fabryczna Nastawa użytkownika INSTALACJA KLASYCZNA Wyświetlenie parametru instalacji klasycznej KLASYCZNA ROZSZERZENIE Wyświetlenie wszystkich parametrów Niezależnie od tego, które przyciski zostały naciśnięte, regulator przechodzi w tryb KLASYCZNA po 30 min Nastawa parametrów charakterystycznych dla instalacji bar AUTO TEMP.: 68 5" STD DIMANCHE :45 C0035-E-0. Wywołać poziom Instalator: Naciskać przycisk - przez ok. 5 sek... Wybrać menu #SYSTEM. 4 Obracać pokrętłem, aby przeglądać menu lub zmienić wartość. 4 Nacisnąć pokrętło, aby wywołać wybrane menu, lub zatwierdzić wybraną wartość. ¼ Szczegółowe objaśnienie nawigacji w menu znajduje się w rozdziale: "Nawigacja w menu", strona Nastawić parametry zależnie od podłączeń wyprowadzonych na płytce elektronicznej: AC 67

70 5. Uruchomienie - DIEMATIC isystem MCA Poziom Instalator - Menu #SYSTEM Parametr Zakres regulacji Opis Nastawa fabryczna OBIEG A: ()() DIRECT Zastosowanie jako obieg grzewczy bez mieszacza PROGRAM. H.TEMP CWU CWU ELE. NIEOB. Zastosowanie jako niezależnie programowane wyjście Możliwa praca obiegu A w lecie pomimo ręcznego lub automatycznego wyłączenia w lecie Podłączenie drugiego podgrzewacza c.w.u. Pozwala sterować grzałkę elektryczną zależnie od programu dziennego dla obiegu A, wtrybie pracy w lecie Żadne dane odnoszące się do obiegu A nie są wyświetlone OBIEG B: () V3V Podłączenie obiegu grzewczego z zaworem 3- drogowym (Przykład: Ogrzewanie podłogowe) BASEN DIRECT Używanie obiegu do sterowania basenu Używanie obiegu jako obiegu bez mieszacza OBIEG C: () V3V Podłączenie obiegu grzewczego z zaworem 3- drogowym (Przykład: Ogrzewanie podłogowe) BASEN DIRECT Używanie obiegu do sterowania basenu Używanie obiegu jako obiegu bez mieszacza POMPA A ()() POMPA GRZ A Pompa obiegu A: Wyjście MA stosuje się do sterowania pompy obiegu A ON DODA P.CWU P.PIER PAL. USTERKA Wykorzystany do wznowienia funkcji parametru S.DOD.: bez dołączania wyposażenia dodatkowego Płytka + czujnik (Pakiet AD49) Pozwala sterować pompę cyrkulacyjną c.w.u. zaleznie od programu dziennego c.w.u. i wymusić jej pracę przy odstąpieniu od programu c.w.u. Wyjście MA będzie aktywne, gdy w obiegu wtórnym wystąpi zapotrzebowanie na grzanie Wyjście MA będzie aktywne, gdy wystąpi zapotrzebowanie na pracę palnika Wyjście MA będzie aktywne, gdy wystąpi usterka S.CWU () POMPA Zastosowanie pompy ładującej zasobnik dla wyjścia Mr UV Zastosowanie zaworu przełączającego do wytwarzania c.w.u. (Nie używany) BS60 () ZAL Podgrzewacz o niewielkiej pojemności NIE NIE Podgrzewacz o dużej pojemności DIRECT V3V V3V POMPA GRZ A POMPA Nastawa użytkownika () Parametr będzie wyświetlany tylko wtedy, gdy INSTALACJA będzie nastawiony na ROZSZERZENIE () Jeżeli wykorzystywana jest pompa zintegrowana z kotłem, dla obiegu A (parametr OBIEG A: ustawiony na DIRECT), wyjście MA jest wolne (3) Parametr jest wyświetlany tylko wtedy, gdy parametr POMPA A jest ustawiony na ON DODA, lub gdy podłączona jest opcjonalna karta rozszerzeń dla 3-drogowego zaworu mieszającego AC

71 MCA Uruchomienie - DIEMATIC isystem Poziom Instalator - Menu #SYSTEM Parametr Zakres regulacji Opis Nastawa fabryczna S.DOD ()(3) P.CWU Używanie jako pompy cyrkulacyjnej c.w.u. P.CWU PROGRAM. Zastosowanie jako niezależnie programowane wyjście P.PIER PAL. CWU USTERKA CWU ELE. Wyjście MAUX będzie aktywne, gdy w obiegu wtórnym wystąpi zapotrzebowanie na grzanie Wyjście MAUX będzie aktywne, gdy wystąpi zapotrzebowanie na pracę palnika Użycie jako obiegu pierwotnego drugiego podgrzewacza c.w.u. Wyjście MAUX będzie aktywne, gdy wystąpi usterka Pozwala sterować grzałkę elektryczną zależnie od programu dziennego dla obiegu AUX, wtrybie pracy w lecie WE. SYST () SYSTEM Wejście czujnika wykorzystuje się do podłączenia wspólnego czujnika zasilania instalacji kaskadowej ZASOBN BUFOR Bufor włączony tylko dla ogrzewania CWU WARSTWOWY Stosowanie podgrzewacza c.w.u. z czujnikami (u góry i u dołu) BUFOR+CWU Bufor włączony dla ogrzewania i c.w.u. WY.TEL () USTERKA Wyjście telekomunikacyjne jest w razie usterki zamknięte PRZEGL USTERKA+PRZEGL Przy wskazaniu konserwacji wyjście telefoniczne jest zamknięte Przy wystąpieniu usterki lub przy wyświetleniu konserwacyjnym wyjście telekomunikacyjne jest zamknięte SYSTEM WE.TEL () ZAL. Patrz tabela poniżej. ZAL. WYL. USTERKA Nastawa użytkownika () Parametr będzie wyświetlany tylko wtedy, gdy INSTALACJA będzie nastawiony na ROZSZERZENIE () Jeżeli wykorzystywana jest pompa zintegrowana z kotłem, dla obiegu A (parametr OBIEG A: ustawiony na DIRECT), wyjście MA jest wolne (3) Parametr jest wyświetlany tylko wtedy, gdy parametr POMPA A jest ustawiony na ON DODA, lub gdy podłączona jest opcjonalna karta rozszerzeń dla 3-drogowego zaworu mieszającego AC 69

72 5. Uruchomienie - DIEMATIC isystem MCA Poziom Instalator - Menu #SYSTEM Parametr Zakres regulacji Opis Nastawa fabryczna WE.TEL: () P-ZAMARZ. Włączenie ochrony przed zamarznięciem P-ZAMARZ. 0/ A Zestyk Zał/Wył: Umożliwia wykorzystanie WE.TEL: jako wejścia dla uaktywnienia ochrony przeciwzamrożeniowej obiegu A 0/ B Zestyk Zał/Wył: Umożliwia wykorzystanie WE.TEL: jako wejścia dla uaktywnienia ochrony przeciwzamrożeniowej obiegu B 0/ C Zestyk Zał/Wył: Umożliwia wykorzystanie WE.TEL: jako wejścia dla uaktywnienia ochrony przeciwzamrożeniowej obiegu C 0/ CWU Zestyk Zał/Wył: Umożliwia wykorzystanie WE.TEL: jako wejścia dla uaktywnienia ochrony przeciwzamrożeniowej obiegu ECS 0/ DODA Zestyk Zał/Wył: Umożliwia wykorzystanie WE.TEL: jako wejścia dla uaktywnienia ochrony przeciwzamrożeniowej obiegu AUX (S.DOD.:. jeżeli podłączona jest opcja AD49, lub gdy parametr POMPA A jest ustawiony na ON DODA) Jeżeli WE.TEL: nie jest aktywny, obieg dodatkowy T. MAX KOTLA kieruje się maksymalną temperaturą kotła (parametr *3). Nastawa użytkownika () Parametr będzie wyświetlany tylko wtedy, gdy INSTALACJA będzie nastawiony na ROZSZERZENIE () Jeżeli wykorzystywana jest pompa zintegrowana z kotłem, dla obiegu A (parametr OBIEG A: ustawiony na DIRECT), wyjście MA jest wolne (3) Parametr jest wyświetlany tylko wtedy, gdy parametr POMPA A jest ustawiony na ON DODA, lub gdy podłączona jest opcjonalna karta rozszerzeń dla 3-drogowego zaworu mieszającego Wpływ nastawy parametru KT.TEL na zestyk E.TEL WE.TEL WE.TEL: Zestyk WE.TEL: zwarty Zestyk WE.TEL: rozwarty ZAL. P-ZAMARZ. Tryb ochrony przeciwzamrożeniowej jest aktywny we wszystkich obiegach kotła. Tryb wybrany na kotle jest aktywny. 0/ A Tryb wybrany na obiegu jest aktywny. Tryb ochrony przeciwzamrożeniowej w odnośnym obiegu jest aktywny. 0/ B Tryb wybrany na obiegu jest aktywny. Tryb ochrony przeciwzamrożeniowej w odnośnym obiegu jest aktywny. 0/ C Tryb wybrany na obiegu jest aktywny. Tryb ochrony przeciwzamrożeniowej w odnośnym obiegu jest aktywny. 0/ CWU Wybrany tryb jest aktywny w obiegu c.w.u.. Tryb ochrony przeciwzamrożeniowej jest aktywny w obiegu c.w.u.. 0/ DODA 4 Wyjście MAUX na listwie zacisków jest aktywne. 4 Kocioł pracuje z temperaturą zadaną T. MAX KOTLA. 4 Wyjście MAUX na listwie zacisków nie jest aktywne. 4 Kocioł pracuje z temperaturą zadaną zależną od temperatury zewnętrznej AC

73 MCA Uruchomienie - DIEMATIC isystem Wpływ nastawy parametru KT.TEL na zestyk E.TEL WE.TEL WE.TEL: Zestyk WE.TEL: zwarty Zestyk WE.TEL: rozwarty WYL. P-ZAMARZ. Tryb wybrany na kotle jest aktywny. Tryb ochrony przeciwzamrożeniowej jest aktywny we wszystkich obiegach kotła. 0/ A Tryb ochrony przeciwzamrożeniowej w odnośnym obiegu jest aktywny. 0/ B Tryb ochrony przeciwzamrożeniowej w odnośnym obiegu jest aktywny. 0/ C Tryb ochrony przeciwzamrożeniowej w odnośnym obiegu jest aktywny. 0/ CWU Tryb ochrony przeciwzamrożeniowej jest aktywny w obiegu c.w.u.. 0/ DODA 4 Wyjście MAUX na listwie zacisków nie jest aktywne. 4 Kocioł pracuje z temperaturą zadaną zależną od temperatury zewnętrznej. Tryb wybrany na obiegu jest aktywny. Tryb wybrany na obiegu jest aktywny. Tryb wybrany na obiegu jest aktywny. Wybrany tryb jest aktywny w obiegu c.w.u.. 4 Wyjście MAUX na listwie zacisków jest aktywne. 4 Kocioł pracuje z temperaturą zadaną T. MAX KOTLA Nadawanie nazwy obiegom i generatorom bar AUTO TEMP.: 68 5" STD DIMANCHE :45. Wywołać poziom Instalator: Naciskać przycisk - przez ok. 5 sek... Wybrać menu #NAZWA OBIEGÓW. 4 Obracać pokrętłem, aby przeglądać menu lub zmienić wartość. 4 Nacisnąć pokrętło, aby wywołać wybrane menu, lub zatwierdzić wybraną wartość. ¼ Szczegółowe objaśnienie nawigacji w menu znajduje się w rozdziale: "Nawigacja w menu", strona 59 bar AUTO STD A B C D E. OBIEG B E Personalizacjanazwy tego obiegu B C0035-E-0 C00344-B Wybrać obieg, lub generator, któremu należy nadać nazwę. Poziom Instalator - Menu #NAZWA OBIEGÓW Parametr Opis Nazwa przydzielona przez użytkownika OBIEG A: Obieg A OBIEG B: Obieg B OBIEG C: Obieg C ON DODA Obieg dodatkowy OB. CWU GENE. Generator Obieg ciepłej wody użytkowej 4. Obracać pokrętłem, aby wybrać pierwszy znak z listy. Nacisnąć pokrętło dla potwierdzenia. 5. Nacisnąć drugi raz, aby podobnie wprowadzić drugi znak, lub obracać pokrętło, aby wprowadzić spację. 6. Wybrać pozostałe znaki w ten sam sposób. Strefa wprowadzania może zawierać do 6 znaków. Obracać pokrętło, aby przemieścić się z jednego na inne znaki. Nacisnąć przycisk h, aby wyjść bez dokonywania zmiany AC 7

74 5. Uruchomienie - DIEMATIC isystem MCA X Y Z 7. Dla potwierdzenia nazwy nacisnąć pokrętło, a następnie obrócić nieco w lewo. Nacisnąć pokrętło po pojawieniu się symbolu U. Nazwa jest potwierdzona. Jeżeli nazwa ma długość 6 znaków, potwierdzi się automatycznie, zaraz po potwierdzeniu ostatniego znaku. bar OBIEG B WEJŚCIA Personalizacjanazwy tego obiegu B AUTO STD C00345-C Nastawa charakterystyki grzewczej bar AUTO TEMP.: 68 5" STD DIMANCHE :45 C0035-E-0. Wywołać poziom Instalator: Naciskać przycisk - przez ok. 5 sek... Wybrać menu #WTÓRNE PAR INSTAL. 4 Obracać pokrętłem, aby przeglądać menu lub zmienić wartość. 4 Nacisnąć pokrętło, aby wywołać wybrane menu, lub zatwierdzić wybraną wartość. ¼ Szczegółowe objaśnienie nawigacji w menu znajduje się w rozdziale: "Nawigacja w menu", strona Wybrać parametr KRZYWA OB... bar INERCJA BUD. KRZYWA OB.B KRZYWA OB.C OSUSZ.C AUTO STD NIE C0036-B-08 bar KRZYWA OB.B Pochyleniekrzywej grzewczejobiegu B AUTO STD.0 4. Obracać pokrętłem, aby bezpośrednio zmienić wartość. Nacisnąć przycisk f, aby zmienić wartość przy równoczesnym wyświetlaniu krzywej. C0037-B AC

75 MCA Uruchomienie - DIEMATIC isystem bar AUTO STD 0.7 0,7 5. Obracać pokrętłem, aby zmienić krzywą. 6. Nacisnąć pokrętło dla potwierdzenia. Nacisnąć przycisk h dla anulowania. 0.7 = nastawa nachylenia krzywej obiegu grzewczego. C0038-A-08 Charakterystyka grzewcza bez TPM Parametr TPM (minimalna temperatura ogrzewania) zapewnia minimalną temperaturę roboczą obiegu kotłowego (temperatura ta może być stała jeśli nachylenie krzywej obiegu jest zerowe). 75 C A Z E Maksymalna temperatura obiegu grzewczego Temperatura wody w obiegu przy temperaturze zewnętrznej 0 C Wartość zadana DZIEN obiegu 50 R Temperatura zewnętrzna, przy której osiągnięto maksymalną temperaturę obiegu C C0039-B T Wartość nachylenia krzywej obiegu grzewczego Wybrać parametr KRZYWA OB... ¼ Patrz rozdział: "Nastawy wykonywane przez instalatora", strona 78. Przy zmianie nachylenia krzywej obiegu grzewczego, Z i T obliczane są na nowo i automatycznie pozycjonowane. Charakterystyka grzewcza z TPM Parametr TPM (minimalna temperatura ogrzewania) zapewnia minimalną temperaturę roboczą obiegu kotłowego (temperatura ta może być stała jeśli nachylenie krzywej obiegu jest zerowe). 3 X C C A Z E R T x Maksymalna temperatura obiegu grzewczego Temperatura wody w obiegu przy temperaturze zewnętrznej 0 C Wartość zadana DZIEN obiegu Temperatura zewnętrzna, przy której osiągnięto maksymalną temperaturę obiegu Wartość nachylenia krzywej obiegu grzewczego Wybrać parametr KRZYWA OB... ¼ Patrz rozdział: "Nastawy wykonywane przez instalatora", strona 78. Nastawiana wartość parametru TPM D. - dzień C0030-B Przy zmianie nachylenia krzywej obiegu grzewczego, Z i T obliczane są na nowo i automatycznie pozycjonowane AC 73

76 5. Uruchomienie - DIEMATIC isystem MCA Czynności końcowe T005-A. Usunąć przyrządy pomiarowe.. Umieścić z powrotem zamknięcia króćców pomiaru spalin. 3. Założyć przednią obudowę zewnętrzną. Przekręcić z powrotem obydwie śruby o /4 obrotu. 4. Doprowadzić do osiągnięcia w instalacji grzewczej temperatury ok. 70 C. 5. Wyłączyć kocioł. 6. Po ok. 0 min. odpowietrzyć instalację grzewczą. 7. sprawdzić ciśnienie wody w instalacji. W razie potrzeby dopełnić wodę w instalacji grzewczej (zalecane ciśnienie wody od,5 do bar). 8. Na tabliczce znamionowej zakreślić odpowiedni rodzaj gazu. 9. Wyjaśnić użytkownikowi sposób działania instalacji, kotła i regulacji. 0.Poinformować użytkownika o częstotliwości wymaganych prac konserwacyjnych. Parametryzacja terminu konserwacji i dane kontaktowe instalatora..wręczyć użytkownikowi wszystkie instrukcje obsługi. Uruchomienie kotła jest zakończone. Różne parametry kotła są wstępnie ustawione w fabryce. Te nastawy fabryczne są odpowiednie dla najczęściej występujących instalacji grzewczych. Dla innych instalacji i warunków eksploatacyjnych można te parametry zmienić. 5.6 Wyświetlenie mierzonych wartości Różne wielkości zmierzone przez urządzenie wyświetlane są w menu #POMIARY. bar AUTO STD NIEDZIELA :45. Wywołać poziom Użytkownik: Nacisnąć przycisk >.. Wybrać menu #POMIARY. 4 Obracać pokrętłem, aby przeglądać menu lub zmienić wartość. 4 Nacisnąć pokrętło, aby wywołać wybrane menu, lub zatwierdzić wybraną wartość. ¼ Szczegółowe objaśnienie nawigacji w menu znajduje się w rozdziale: "Nawigacja w menu", strona 59. C009-A-08 Poziom Użytkownik - Menu #POMIARY Parametr Opis Jednostka TEMP ZEWNET Temperatura zewnętrzna C TEMP POKOJ A () Temperatura pomieszczenia - obieg A C TEMP POKOJ B () Temperatura pomieszczenia - obieg B C TEMP POKOJ C () Temperatura pomieszczenia - obieg C C TEMP KOTLA Temperatura wody w kotle C () Parametr będzie wyświetlany tylko wtedy, gdy wyposażenie dodatkowe, obiegi lub czujniki będą rzeczywiście podłączone AC

77 MCA Uruchomienie - DIEMATIC isystem Poziom Użytkownik - Menu #POMIARY Parametr Opis Jednostka CISNIENIE BAR Ciśnienie wody w instalacji bar TEMP.CWU () Temperatura podgrzewacza c.w.u. C TEMP.CWU INST () Temperatura ciepłej wody chwilowa C T.POKR.PODGRZ () Temperatura wody w podgrzewaczu buforowym C TEMPERATURA KW Temperatura zimnej wody użytkowej C T. BASEN B () Temperatura wody basenu w obiegu B C T. BASEN C () Temperatura wody basenu w obiegu C C TEMP OB.B () Temperatura wody zasilania obiegu B C TEMP OB.C () Temperatura wody zasilania obiegu C C TEMP.SYSTEMU () Temperatura wody zasilania układu przy większej ilości generatorów C TEMP. CWU DOL () Temperatura wody w dolnej strefie podgrzewacza c.w.u. C T PODGRZ. DOD () Temperatura wody w drugim podgrzewaczu c.w.u., który jest podłączony do obiegu DODAT. TEMP.CWU A () Temperatura wody w drugim podgrzewaczu c.w.u. (podłączony do obiegu A) C TEMP POWROTU Temperatura wody powrotnej do kotła C OBROTY WENTYL. Prędkość obrotowa wentylatora obr./min MOC Aktualna moc względna kotła (0 %: Palnik wyłączony lub pracujący z mocą minimalną) % I- JONIZ (µa) Wielkość prądu jonizacji µa IL.STARTOW CZAS PRACY. Liczba startów palnika (nie można wyzerować) Wskazanie licznika zwiększa się o 8 co 8 załączeń Liczba godzin pracy palnika (nie można wyzerować) Wskazanie licznika zwiększa się o co godziny WEJ. 0-0V () Napięcie na wejściu 0-0 V V SEKWENCJA Sekwencja regulacji CTRL Numer kontrolny oprogramowania () Parametr będzie wyświetlany tylko wtedy, gdy wyposażenie dodatkowe, obiegi lub czujniki będą rzeczywiście podłączone. C h 5.7 Zmiana nastaw Konsola sterownicza kotła jest nastawiona na najczęściej występujące rodzaje instalacji grzewczych. Przy tych nastawach pracują prawidłowo praktycznie wszystkie instalacje. Użytkownik lub instalator może zoptymalizować parametry według własnego uznania. ¼ Odnośnie nastaw wykonywanych przez użytkownika, patrz instrukcja obsługi AC 75

78 5. Uruchomienie - DIEMATIC isystem MCA Wybór języka bar AUTO TEMP.: 68 5" STD DIMANCHE :45 C0035-E-0. Wywołać poziom Instalator: Naciskać przycisk - przez ok. 5 sek... Wybrać menu #JEZYKI. 4 Obracać pokrętłem, aby przeglądać menu lub zmienić wartość. 4 Nacisnąć pokrętło, aby wywołać wybrane menu, lub zatwierdzić wybraną wartość. ¼ Szczegółowe objaśnienie nawigacji w menu znajduje się w rozdziale: "Nawigacja w menu", strona 59 Poziom Instalator - Menu #JEZYKI Zakres regulacji FRANCAIS DEUTSCH ENGLISH ITALIANO ESPANOL NEDERLANDS POLSKI Opis Wyświetlanie w języku francuskim Wyświetlanie w języku niemieckim Wyświetlanie w języku angielskim Wyświetlanie w języku włoskim Wyświetlanie w języku hiszpańskim Wyświetlanie w języku niderlandzkim Wyświetlanie w języku polskim Kalibrowanie czujników bar AUTO STD NIEDZIELA :45 C009-A-08. Wywołać poziom Użytkownik: Nacisnąć przycisk >.. Wybrać menu #NASTAWY. 4 Obracać pokrętłem, aby przeglądać menu lub zmienić wartość. 4 Nacisnąć pokrętło, aby wywołać wybrane menu, lub zatwierdzić wybraną wartość. ¼ Szczegółowe objaśnienie nawigacji w menu znajduje się w rozdziale: "Nawigacja w menu", strona Nastawić następujące parametry: AC

79 MCA Uruchomienie - DIEMATIC isystem Poziom Użytkownik - Menu #NASTAWY Parametr Zakres regulacji LA./ZIMA 5 do 30 C Możliwa jest nastawa temperatury zewnętrznej, powyżej której następuje wyłączenie ogrzewania. WYŁ. Opis Nastawa fabryczna Nastawa użytkownika 4 Pompy grzewcze są wyłączone. 4 Palnik uruchamia się tylko przy zapotrzebowaniu na c.w.u.. 4 Pojawia się symbol p. Ogrzewanie nigdy nie wyłączy się automatycznie KALIB. CZ. ZEW Kalibrowanie czujnika zewnętrznego: Umożliwia skorygowanie temperatury zewnętrznej KALIB.CZ.POK.A ()() Kalibrowanie czujnika pokojowego obiegu A: Umożliwia skorygowanie czujnika temperatury pomieszczenia obiegu Wykonać tę nastawę godziny po załączeniu, przy ustabilizowanej temperaturze pomieszczenia PRZES TEMP P A ()(3) -5.0 do +5.0 C Przesunięcie temperatury pomieszczenia obiegu A: Umożliwia skorygowanie czujnika temperatury pomieszczenia obiegu Wykonać tę nastawę godziny po załączeniu, przy ustabilizowanej temperaturze pomieszczenia ZAMROZ. POK. A 0.5 do 0 C Temperatura pomieszczenia przy której następuje uaktywnienie ochrony przed zamarznięciem - obieg A KALIB.CZ.POK.B ()() (4) PRZES TEMP P B (3)(4) () Kalibrowanie czujnika pokojowego obiegu B: Umożliwia skorygowanie czujnika temperatury pomieszczenia obiegu Wykonać tę nastawę godziny po załączeniu, przy ustabilizowanej temperaturze pomieszczenia -5.0 do +5.0 C Przesunięcie temperatury pomieszczenia obiegu B: Umożliwia skorygowanie czujnika temperatury pomieszczenia obiegu Wykonać tę nastawę godziny po załączeniu, przy ustabilizowanej temperaturze pomieszczenia ZAMROZ. POK. B (4) 0.5 do 0 C Temperatura pomieszczenia, przy której aktywowany jest tryb przeciwzamrożeniowy w obiegu B C Temperatura zewnętrzna Temperatura pomieszczenia - obieg A C Temperatura pomieszczenia - obieg B () Parametr będzie wyświetlany tylko wtedy, gdy INSTALACJA będzie nastawiony na ROZSZERZENIE () Parametr zostanie wyswietlony tylko wtedy, gdy jest podłączony czujnik pokojowy danego obiegu (3) Parametry są wyświetlane tylko wtedy, gdy żaden czujnik pokojowy nie jest podłączony do odnośnego obiegu, lub gdy wpływ czujnika jest zerowy (4) Parametr zostanie wyświetlony tylko wtedy, gdy dany obieg jest rzeczywiście podłączony C AC 77

80 5. Uruchomienie - DIEMATIC isystem MCA Poziom Użytkownik - Menu #NASTAWY Parametr KALIB.CZ.POK.C (4)() () PRZES TEMP P C (4)() (3) Zakres regulacji Opis Nastawa fabryczna Nastawa użytkownika Kalibrowanie czujnika pokojowego obiegu C: Umożliwia skorygowanie czujnika temperatury pomieszczenia obiegu Wykonać tę nastawę godziny po załączeniu, przy ustabilizowanej temperaturze pomieszczenia -5.0 do +5.0 C Przesunięcie temperatury pomieszczenia obiegu C: Umożliwia skorygowanie czujnika temperatury pomieszczenia obiegu Wykonać tę nastawę godziny po załączeniu, przy ustabilizowanej temperaturze pomieszczenia ZAMROZ. POK. C (4) 0.5 do 0 C Temperatura pomieszczenia przy której następuje uaktywnienie ochrony przed zamarznięciem - obieg C Temperatura pomieszczenia - obieg C () Parametr będzie wyświetlany tylko wtedy, gdy INSTALACJA będzie nastawiony na ROZSZERZENIE () Parametr zostanie wyswietlony tylko wtedy, gdy jest podłączony czujnik pokojowy danego obiegu (3) Parametry są wyświetlane tylko wtedy, gdy żaden czujnik pokojowy nie jest podłączony do odnośnego obiegu, lub gdy wpływ czujnika jest zerowy (4) Parametr zostanie wyświetlony tylko wtedy, gdy dany obieg jest rzeczywiście podłączony C Nastawy wykonywane przez instalatora bar AUTO TEMP.: 68 5" STD DIMANCHE :45. Wywołać poziom Instalator: Naciskać przycisk - przez ok. 5 sek... Nastawić następujące parametry: 4 Obracać pokrętłem, aby przeglądać menu lub zmienić wartość. 4 Nacisnąć pokrętło, aby wywołać wybrane menu, lub zatwierdzić wybraną wartość. ¼ Szczegółowe objaśnienie nawigacji w menu znajduje się w rozdziale: "Nawigacja w menu", strona 59. C0035-E-0 Poziom Instalator - Menu #OGRANICZENIA PIERWOT. Parametr Zakres regulacji Opis Nastawa fabryczna Nastawa użytkownika T. MAX KOTLA 0 do 90 C Maksymalna temperatura kotła 80 C MAX MOC GRZ.% () 0-00 % Maksymalna moc kotła w trybie grzania M.MAX CWU(%) ()() 0-00 % Maksymalna moc kotła podczas podgrzewu c.w.u. MIN.DMUCH. () obr/min Minimalna prędkość obrotowa wentylatora MAX WENT OGR. () obr/min Ustawienie maksymalnej prędkości obrotowej wentylatora. Tryb c.o. 00 % 00 % Patrz tabela poniżej Patrz tabela poniżej () Parametr będzie wyświetlany tylko wtedy, gdy INSTALACJA będzie nastawiony na ROZSZERZENIE () Parametr będzie wyświetlany tylko wtedy, gdy parametr WY.CWU: jest nastawiony na POMPAParametr będzie wyświetlany tylko wtedy, gdy WY.CWU: będzie nastawiony na POMPA AC

81 MCA Uruchomienie - DIEMATIC isystem Poziom Instalator - Menu #OGRANICZENIA PIERWOT. Parametr Zakres regulacji Opis Nastawa fabryczna Nastawa użytkownika MAX WENT CWU () obr/min Nastawa maksymalnej prędkości obrotowej wentylatora dla podgrzewacza c.w.u. START WENT () obr/min Optymalna nastawa prędkości obrotowej dla załączenia MIN.PRED.POMPY () 0-00 % Minimalna prędkość obrotowa pompy MAX.PRED.POMPY () 0-00 % Maksymalna prędkość obrotowa pompy Patrz tabela poniżej Patrz tabela poniżej 40 % 00 % () Parametr będzie wyświetlany tylko wtedy, gdy INSTALACJA będzie nastawiony na ROZSZERZENIE () Parametr będzie wyświetlany tylko wtedy, gdy parametr WY.CWU: jest nastawiony na POMPAParametr będzie wyświetlany tylko wtedy, gdy WY.CWU: będzie nastawiony na POMPA Rodzaj używanego gazu Parametr Jednostka MCA 45 MCA 65 MCA 90 MCA 5 Gaz E (G0) MIN.DMUCH. obr./min MAX WENT OGR. obr./min MAX WENT CWU obr./min START WENT obr./min Propan (G3) MIN.DMUCH. obr./min MAX WENT OGR. obr./min MAX WENT CWU obr./min START WENT obr./min Gaz Lw (G7) MIN.DMUCH. obr./min MAX WENT OGR. obr./min MAX WENT CWU obr./min START WENT obr./min Gaz Ls (G.350) MIN.DMUCH. obr./min MAX WENT OGR. obr./min MAX WENT CWU obr./min START WENT obr./min Poziom Instalator - Menu #OGRANICZENIA WTÓRNE Parametr Zakres regulacji Opis Nastawa fabryczna T.MAX OB.A 0 do 95 C Temperatura maksymalna (Obieg A) ¼ "T. MAX OB. ", strona 83 T.MAX OB.B 0 do 95 C Temperatura maksymalna (Obieg B) ¼ "T. MAX OB. ", strona 83 T.MAX OB.C 0 do 95 C Temperatura maksymalna (Obieg C) ¼ "T. MAX OB. ", strona 83 PRZECIWZAM.ZEW NIE, -8 do +0 C Temperatura zewnętrzna, przy której uaktywnia się ochrona przeciwzamrożeniowa instalacji. Poniżej tej temperatury pompy działają bez przerwy i utrzymywane są minimalne temperatury obiegów grzewczych. Przy nastawie NOC : WYL. utrzymana jest obniżona temperatura każdego obiegu. (Menu #WTÓRNE PAR INSTAL). NIE: Ochrona przeciwzamrożeniowa nie jest aktywna TPM D. A () () NIE, 0 do 90 C Minimalna temperatura pracy dziennej (Obieg A) NIE () Parametr będzie wyświetlany tylko wtedy, gdy INSTALACJA będzie nastawiony na ROZSZERZENIE () Parametr można nastawić na krzywą grzewczą, przy wciśniętym przycisku f. 75 C 50 C 50 C +3 C AC 79

82 5. Uruchomienie - DIEMATIC isystem MCA Poziom Instalator - Menu #OGRANICZENIA WTÓRNE Parametr Zakres regulacji Opis Nastawa fabryczna TPM N. A () () NIE, 0 do 90 C Minimalna temperatura pracy nocnej (Obieg A) NIE TPM D. B () () NIE, 0 do 90 C Minimalna temperatura pracy dziennej (Obieg B) NIE TPM N. B () () NIE, 0 do 90 C Minimalna temperatura pracy nocnej (Obieg B) NIE TPM D. C () () NIE, 0 do 90 C Minimalna temperatura pracy dziennej (Obieg C) NIE TPM N. C () () NIE, 0 do 90 C Minimalna temperatura pracy nocnej (Obieg C) NIE TEMP.PIERW.CWU () 50 do 90 C Wartość zadana dla kotła przy wytwarzaniu c.w.u. 80 C () Parametr będzie wyświetlany tylko wtedy, gdy INSTALACJA będzie nastawiony na ROZSZERZENIE () Parametr można nastawić na krzywą grzewczą, przy wciśniętym przycisku f. Poziom Instalator - Menu #PIERWOTNE PAR INSTAL () Parametr Zakres regulacji Opis Nastawa fabryczna MIN CZAS P.PAL TIMER GENE P. () 0 do 80 sekund Nastawa minimalnego czasu pracy palnika (W trybie "Ogrzewanie") do 30 minut Maksymalny czas wybiegu pompy generatora BL.OTW. () GRZANIE STOP Konfiguracja wejścia BL automatu PCU Jeżeli zestyk jest rozwarty, ogrzewanie jest wyłączone. Pomimo tego c.w.u. jest nadal wytwarzana (o ile parametr WY.CWU: jest nastawiony na UV). Automatyczne ponowne załączenie, jeżeli zestyk zostanie zwarty. TOTALNY STOP BEZPIECZ. MODE Konfiguracja wejścia BL automatu PCU Jeżeli zestyk jest rozwarty, ogrzewanie i wytwarzanie c.w.u. są wyłączone. Automatyczne ponowne załączenie, jeżeli zestyk zostanie zwarty. Konfiguracja wejścia BL automatu PCU Jeżeli zestyk jest rozwarty, następuje wyłączenie zabezpieczające ogrzewania. Dla ponownego załączenia wymagane jest odblokowanie kotła. 30 sek. 4 min. () Menu jest wyświetlane tylko wtedy, gdy parametr INSTALACJA jest ustawiony na ROZSZERZENIE TOTALNY STOP Nastawa użytkownika AC

83 MCA Uruchomienie - DIEMATIC isystem Poziom Instalator - Menu #WTÓRNE PAR INSTAL Parametr Zakres regulacji Opis Nastawa fabryczna INERCJA BUD. () 0 (0 godz.) do 0 (50 godz.) Charakterystyka inercji budynku: 0 dla budynków o niskiej bezwładności cieplnej. 3 dla budynków o normalnej bezwładności cieplnej. 0 dla budynków o wysokiej bezwładności cieplnej. Zmiana nastawy fabrycznej jest uzasadniona tylko w wyjątkowych wypadkach. KRZYWA OB.A () 0 do 4 Nachylenie charakterystyki grzewczej dla obiegu grzewczego A ¼ "KRZYWA OB...", strona 84 WST.GRZ.A 0.0 do 0.0 Aktywowanie i regulacja czasu antycypacji ¼ "WST.GRZ.A, WST. GRZ. B, WST. GRZ. C ", strona 84 WPL.POKOJU A () 0 do 0 Wpływ czujnika pomieszczenia A ¼ "WPL.POKOJU ", strona 85 KRZYWA OB.B () 0 do 4 Nachylenie charakterystyki grzewczej dla obiegu grzewczego B ¼ "KRZYWA OB...", strona 84 WST. GRZ. B 0.0 do 0.0 Aktywowanie i regulacja czasu antycypacji ¼ "WST.GRZ.A, WST. GRZ. B, WST. GRZ. C ", strona 84 WPL.POKOJU B () 0 do 0 Wpływ czujnika pomieszczenia B ¼ "WPL.POKOJU ", strona 85 KRZYWA OB.C () 0 do 4 Nachylenie charakterystyki grzewczej dla obiegu grzewczego C ¼ "KRZYWA OB...", strona 84 WST. GRZ. C 0.0 do 0.0 Aktywowanie i regulacja czasu antycypacji ¼ "WST.GRZ.A, WST. GRZ. B, WST. GRZ. C ", strona 84 WPL.POKOJU C () 0 do 0 Wpływ czujnika pomieszczenia C ¼ "WPL.POKOJU ", strona 85 SUSZ.POSADZKI WYŁ., B, C, B+C Osuszenie posadzki ¼ "SUSZ.POSADZKI", strona 84 3 ( godz.).5 WYŁ WYŁ WYŁ. 3 WYŁ. () Parametr będzie wyświetlany tylko wtedy, gdy INSTALACJA będzie nastawiony na ROZSZERZENIE () Parametr można nastawić na krzywą grzewczą, przy wciśniętym przycisku f (3) Parametr będzie wyświetlany tylko wtedy, gdy SUSZ.POSADZKI nie będzie wyłączone (NIE) (4) Parametr będzie wyświetlany tylko wtedy, gdy WEJ. 0-0V będzie nastawiony na ZAL. (5) Jeżeli podłączony jest zawór przełączający, podgrzewanie ciepłej wody zawsze posiada priorytet, niezależne od nastawy. Nastawa użytkownika AC 8

84 5. Uruchomienie - DIEMATIC isystem MCA Poziom Instalator - Menu #WTÓRNE PAR INSTAL Parametr Zakres regulacji Opis Nastawa fabryczna START SUSZENIA T. (3) 0 do 50 C Temperatura rozpoczęcia osuszania posadzki STOP SUSZENIA T. (3) 0 do 50 C Temperatura zakończenia osuszania posadzki ILOŚĆ DNI suszenia (3) 0 do 99 0 NOC () OBNIZ. Utrzymuje obniżoną temperaturę (tryb pracy NOC) WYL WEJ. 0-0V NIE / TEMPERATURA / MOC % ¼ "NOC", strona 85 Kocioł jest wyłączony (tryb pracy NOC) ¼ "NOC", strona 85 Uaktywnienie sterowania 0-0V ¼ "Funkcja 0-0 V", strona 86 VMIN/WYL 0-0V ()(4) 0 do 0 V Napięcie odpowiada minimalnej wartości zadanej VMAX 0-0V ()(4) 0 do 0 V Napięcie odpowiada maksymalnej wartości zadanej 0 C 0 C OBNIZ. NIE 0.5 V 9.5 V ZA.T.MIN 0-0V ()(4) 0 do 70 C Minimalna temperatura zadana 0 C ZA.T MAX 0-0V ()(4) 0 do 00 C Maksymalna temperatura zadana 80 C SZER.PASMA () 4 do 6 K Szerokość pasma regulacji 3- drogowego zaworu mieszającego. Możliwość zwiększenia szerokości pasma, gdy zawory są szybkie, lub zmniejszenia, gdy są powolne. K/M PRZESUN. () 0 do 6 K Minimalna róznica temperatury między kotłem i mieszaczami WYBIEG P. GRZEW () 0 do 5 minut Opóźnienie wyłączenia pomp c.o.. Opóźnienie wyłączenia pompy grzewczej zapobiega przegrzaniu kotła. WYBIEG P. CWU ()() do 5 minut Opóźnienie wyłączenia pompy c.w.u.. Opóźnienie wyłączenia pompy ładującej zasobnik zapobiega przegrzaniu kotła i obiegu grzewczego (Tylko wtedy, gdy stosuje się pompę ładującą). ADAPT WLACZ Adaptacja charakterystyk grzewczych poszczególnych obiegów, posiadających czujnik pokojowy, których wpływ jest >0. WYLACZ. Charakterystyki grzewcze można zmieniać tylko ręcznie. K 4 K 4 min. min. WLACZ () Parametr będzie wyświetlany tylko wtedy, gdy INSTALACJA będzie nastawiony na ROZSZERZENIE () Parametr można nastawić na krzywą grzewczą, przy wciśniętym przycisku f (3) Parametr będzie wyświetlany tylko wtedy, gdy SUSZ.POSADZKI nie będzie wyłączone (NIE) (4) Parametr będzie wyświetlany tylko wtedy, gdy WEJ. 0-0V będzie nastawiony na ZAL. (5) Jeżeli podłączony jest zawór przełączający, podgrzewanie ciepłej wody zawsze posiada priorytet, niezależne od nastawy. Nastawa użytkownika AC

85 MCA Uruchomienie - DIEMATIC isystem Poziom Instalator - Menu #WTÓRNE PAR INSTAL Parametr Zakres regulacji Opis Nastawa fabryczna PRIORYTET CWU (5) PRIORYTET Przerwanie ogrzewania i podgrzewania basenu w trakcie wytwarzania c.w.u.. MIESZACZ NIE Wytwarzanie c.w.u. i ogrzewanie w obiegach mieszaczowych jest możliwe, o ile do dyspozycji pozostaje dostateczna moc i odpowiednie podłączenia hydrauliczne. Ogrzewanie i wytwarzanie c.w.u. równocześnie, jeżeli podłączenie hydrauliczne pozwala na to. a Ryzyko przegrzania obiegu kotłowego. ANTYLEG. Działanie ochrony przed legionellami pozwala zwalczyć pojawianie się w podgrzewaczu legionelli, bakterii odpowiedzialnych za chorobę legionistów. NIE CODZIENNIE TYDZIEN Funkcja ochrony przed legionellami nie jest aktywna Podgrzewacz jest podgrzewany codziennie od godziny 4:00 do 5:00 Podgrzewacz jest podgrzewany w każdą sobotę od godziny 4:00 do 5:00 PRIORYTET () Parametr będzie wyświetlany tylko wtedy, gdy INSTALACJA będzie nastawiony na ROZSZERZENIE () Parametr można nastawić na krzywą grzewczą, przy wciśniętym przycisku f (3) Parametr będzie wyświetlany tylko wtedy, gdy SUSZ.POSADZKI nie będzie wyłączone (NIE) (4) Parametr będzie wyświetlany tylko wtedy, gdy WEJ. 0-0V będzie nastawiony na ZAL. (5) Jeżeli podłączony jest zawór przełączający, podgrzewanie ciepłej wody zawsze posiada priorytet, niezależne od nastawy. NIE Nastawa użytkownika T. MAX OB. OSTRZEŻENIE Przy ogrzewaniu podłogowym nie zmieniać nastawy fabrycznej (50 C). Za czujnikiem przylgowym instalować termostat bezpieczeństwa, który przerwie dostawę ciepła, gdy temperatura cieczy przekroczy 65 C. 4 W obiegu bez mieszacza podłączyć termostat zabezpieczający do zestyku BL. 4 W obiegu mieszaczowym (B lub C) podłączyć termostat zabezpieczający do zestyku TS AC 83

86 5. Uruchomienie - DIEMATIC isystem MCA KRZYWA OB... Krzywa grzewcza obiegu A, B lub C x y A Temperatura zewnętrzna ( C) Temperatura zasilania ( C) Maksymalna temperatura obiegu grzewczego B - C M00678-B WST.GRZ.A, WST. GRZ. B, WST. GRZ. C 0,5K 4 A Wartość zadana temperatury pomieszczenia - Komfort Z Wartość zadana temperatury pomieszczenia - Temperatura obniżona E Przebieg programu R Czas antycypacji = przyspieszona faza podgrzewu 3 880N033 Funkcja antycypacji oblicza czas ponownego uruchomienia ogrzewania, aby osiągnąć żądaną temperaturę pomieszczenia minus 0.5K do zaprogramowanego momentu przejścia w tryb pracy dziennej. Czas startu programu godzinowego odpowiada końcowi przyspieszonej fazy podgrzewu. Funkcja jest aktywowana przez nastawienie innej wartości niż NIE. Nastawiona wartość odpowiada czasowi, jaki jest wymagany, aby doprowadzić instalację do żądanej temperatury (temperatura zewnętrzna 0 C); wychodząc od temperatury pomieszczenia odpowiadającej pracy z obniżoną temperaturą w nocy. Antycypacja jest optymalizowana jeżeli jest podłączony czujnik pokojowy. W tym wypadku regulator automatycznie dopasuje czas antycypacji. Funkcja ta zależy od rezerwy mocy, jaką dysponuje instalacja. SUSZ.POSADZKI Umożliwia wyznaczenie wartości stałych temperatur zasilania, aby przyspieszyć suszenie posadzki przy ogrzewaniu podłogowym. Nastawa tych temperatur musi spełniać zalecenia instalatora ogrzewania podłogowego. Uaktywnienie tego parametru (inna nastawa niż NIE) wymusza stałe wyświetlenie SUSZ.POSADZKI i wyłącza wszystkie pozostałe funkcje regulacyjne. Jeżeli w jednym obiegu jest aktywna funkcja osuszania posadzki przy ogrzewaniu podłogowym, wszystkie pozostałe obiegi (np. c.w.u.) są wyłączone. Zastosowanie tej funkcji jest możliwe tylko w obiegach B i C AC

87 MCA Uruchomienie - DIEMATIC isystem 6 A STOP SUSZENIA T. C00768-A Z START SUSZENIA T. E Dzień bieżący 5 R T Y ILOŚĆ DNI suszenia Zwykła regulacja (koniec suszenia) Minimalna temperatura żądana dla ogrzewania ( C) 3 00:00 00:00 00: :00 00:00 00: C00769-A 4 Przykład A STOP SUSZENIA T.: 47 C Z START SUSZENIA T.: 0 C R T Y ILOŚĆ DNI suszenia Zwykła regulacja (koniec suszenia) Minimalna temperatura żądana dla ogrzewania ( C) Codziennie o północy (00:00): wartość zadana (START SUSZENIA T.) zostaje obliczona na nowo, a liczba pozostałych dni (ILOŚĆ DNI suszenia) zmniejszona. WPL.POKOJU Umożliwia regulację wpływu czujnika pokojowego na temperaturę wody danego obiegu grzewczego. 0 brak wpływu (zdalne sterowanie zamontowane w niewłaściwym miejscu) nieznaczny wpływ 3 średni wpływ (zalecane) 0 praca jak z termostatem pokojowym NOC Parametr ten jest wyświetlany, gdy minimum jeden obieg grzewczy nie posiada czujnika pokojowego. Dla obiegów bez czujnika pomieszczenia: 4 NOC: OBNIZ. (obniżenie): w okresie pracy z obniżoną temperaturą utrzymana jest obniżona temperatura. Pompa obiegu grzewczego pracuje ciągle. 4 NOC : WYL. (WYŁ.): w okresie pracy z obniżoną temperaturą ogrzewanie jest wyłączone. Jeżeli ochrona przeciwzamrożeniowa instalacji jest aktywna, obieg będzie chroniony funkcją przeciwzamarzaniową AC 85

88 5. Uruchomienie - DIEMATIC isystem MCA Dla obiegów z czujnikiem pomieszczenia: 4 Jeżeli temperatura pomieszczenia jest niższa od wartości zadanej czujnika pokojowego: w okresie pracy z obniżoną temperaturą utrzymana jest obniżona temperatura. Pompa obiegu grzewczego pracuje ciągle. 4 Jeżeli temperatura pomieszczenia jest wyższa od wartości zadanej czujnika pokojowego: w okresie pracy z obniżoną temperaturą ogrzewanie jest wyłączone. Jeżeli ochrona przeciwzamrożeniowa instalacji jest aktywna, obieg będzie chroniony funkcją przeciwzamarzaniową. Funkcja 0-0 V Funkcja ta służy do sterowania kotła poprzez zewnętrzny układ z wyjściem 0-0V podłączonym do wejścia 0-0V. Ten rozkaz sterujący nadaje kotłowi wartość zadaną temperatury. Należy przestrzegać, aby parametr T. MAX KOTLA był większy niż ZA.T MAX 0-0V M00679-A Żądana temperatura zasilania ( C) Napięcie zasilania (V) - DC 3 0 V 4 ZA.T.MIN 0-0V 5 ZA.T MAX 0-0V 6 VMIN/WYL 0-0V 7 VMAX 0-0V 8 0 V x Napięcie na wejściu y Temperatura kotła Jeżeli napięcie wejściowe jest niższe od VMIN/WYL 0-0V kocioł zostaje wyłączony. Wartość zadana dla kotła odpowiada dokładnie napięciu wejściowemu 0-0V. Obieg wtórny kotła pracuje dalej, lecz bez wpływu na temperaturę wody w kotle. Przy zastosowaniu wejścia 0-0V i obiegu wtórnego kotła, zewnętrzny regulator zapewniający to napięcie 0-0V, musi zawsze żądać temperaturę co najmniej równą zapotrzebowaniu obiegu wtórnego AC

89 MCA Uruchomienie - DIEMATIC isystem Konfigurowanie sieci bar AUTO TEMP.: 68 5" STD DIMANCHE :45. Wywołać poziom Instalator: Naciskać przycisk - przez ok. 5 sek... Wybrać menu #SIEĆ. 4 Obracać pokrętłem, aby przeglądać menu lub zmienić wartość. 4 Nacisnąć pokrętło, aby wywołać wybrane menu, lub zatwierdzić wybraną wartość. ¼ Szczegółowe objaśnienie nawigacji w menu znajduje się w rozdziale: "Nawigacja w menu", strona Nastawić następujące parametry: C0035-E-0 Poziom Instalator - Menu #SIEĆ () Parametr Zakres regulacji Opis Nastawa fabryczna Nastawa użytkownika KASKADA ZAL / WYŁ. ZAL: Załączenie kaskady WYŁ. REGUL MASTER () ZAL / WYŁ. Wyznaczenie kotła prowadzącego ZAL SIEC SYSTEM (3) Określone menu: Możliwość zdalnego adresowania pomp ciepła lub regulatorów VM pracujących w sieci (patrz następny rozdział: "Podłączenie urządzeń do pracy w kaskadzie") FUNKC (3) KLASYCZNA Typ kaskady: Kolejne załączenie różnych pomp ciepła kaskady, zależnie od zapotrzebowania ROWNOL. Praca jako równoległa kaskady: Jeżeli temperatura zewnętrzna spadnie poniżej wartości KASK.ROWNOL., zostają załączone równocześnie wszystkie pompy ciepła KASK.ROWNOL. (4) -0 do 0 C Temp. zewnętrzna do aktywowania wszystkich stopni w trybie równoległym TIMER GENE 0 do 30 min. Minimalny czas wybiegu pompy P.KASK () generatora OPOZN.STOPNIA () do 30 min. Opóźnienie załączania i wyłączania pomp ciepła. NUMER SLAVE (5) do 0 Nastawić adres BUS generatora podrzędnego V3V CPL Określone menu (Nie używany) InOne SCENARI. Określone menu: Skonfigurować scenariusze, sterowane przez płytę SCU (patrz następny rozdział: "Konfigurowanie scenariuszy") USUNAC URZADZ. Określone menu: Patrz poniżej KLASYCZNA 0 C 0 min. 4 min. () Menu jest wyświetlane tylko wtedy, gdy parametr INSTALACJA jest ustawiony na ROZSZERZENIE () Parametr będzie wyświetlany tylko wtedy, gdy parametr KASKADA jest nastawiony na ZAL (3) Parametr będzie wyświetlany tylko wtedy, gdy parametr REGUL MASTER jest nastawiony na ZAL (4) Parametr będzie wyświetlany tylko wtedy, gdy parametr FUNKC jest nastawiony na ROWNOL. (5) Parametr będzie wyświetlany tylko wtedy, gdy parametr REGUL MASTER jest nastawiony na NIE AC 87

90 5. Uruchomienie - DIEMATIC isystem MCA Podłączenie urządzeń do pracy w kaskadzie KASKADA OUI REGUL MASTER OUI SIEC MASTER FUNKC KASK. INTER ETAP TIMER 4' AUTO STD W przypadku pracy w kaskadzie generatory i/lub regulatory VM można skonfigurować jako podrzędne. Należy postępować następująco:. Ustawić parametr KASKADA na ZAL, przy czym pokrętło nacisnąć i następnie obrócić, po czym na nowo nacisnąć dla potwierdzenia.. Wybrać SIEC SYSTEM i nacisnąć pokrętło, aby wywołać określone menu IL.ELEMENTY SIECI DODAJ SLAVE KASOWANIE AUTO STD 4 C00409-A Aby dołaczyć do sieci urządzenie podrzędne, wybrać DODAJ SLAVE DODAJ SLAVE GENE:, 5, VM: 9, AUTO STD 4 C0040-A Teraz można wybrać na wyświetlaczu numer pompy ciepła podrzędnej i dołączyć do sieci. Numery od do 0 przeznaczone są dla generatorów, a numery 0 do 39 dla regulatorów VM isystem. Obracać pokrętło, aby przewijać numery, a następnie nacisnąć dla potwierdzenia wybranego numeru. Nacisnąć na j, aby wrócić do poprzedniej listy. 5. Aby usunąć urządzenie podrzędne z sieci, wybrać KASOWANIE KASOWANIE GENE:, 5, VM: 9, AUTO STD 4 C004-A Teraz można wybrać na wyświetlaczu numer pompy ciepła podrzędnej, który ma być usunięty z sieci. Obracać pokrętłem, aby przewijać numery, a następnie nacisnąć dla usunięcia wybranego numeru. Nacisnąć na j, aby wrócić do poprzedniej listy. C0043-A AC

91 MCA Uruchomienie - DIEMATIC isystem IL.ELEMENTY SIECI GENE:, 5, VM: 9, AUTO STD 4 7. Wybrać IL.ELEMENTY SIEĆI. Na tej stronie wyświetla się ilość elementów sieci rozpoznanych przez system. Nacisnąć na j, aby wrócić do poprzedniej listy. C004-A-08 Konfigurowanie scenariuszy Poprzez magistralę danych BUS można wybrać scenariusz i przyporządkować różne funkcje IOBL. Należy postępować następująco:. W menu #SIEĆ wybrać opcje InOne SCENARI INTER ETAP TIMER V3V CPL InOne SCENARI. USUNAC URZADZ. AUTO STD 4' AUTO SCENARI. WybraC scenariodo zdefiniowania C0044-A-08. Wybrać pokrętłem numer przyporządkowania do scenariusza, w pamięci można przechować do 4 scenariuszy. Nacisnąć pokrętło dla potwierdzenia. C0045-A Wybrać scenariusz obracając pokrętłem, a następnie potwierdzić. AUTO Scenario konfigurowac URLOP ZAL C0046-A-08 Dostępne scenariusze URLOP ZAL URLOP WYL WYJ. AUX ZAL WYJ. AUX WYL CWU DZIEN CWU NOC DEFEKT ON DEFEKT OFF WEJ TEL ZAL WEJ TEL WYL Opis Tryb wakacyjny załączony (wszystkie obiegi) Tryb wakacyjny wyłączony (wszystkie obiegi) Wyjście AUX czynne Wyjście AUX nieczynne c.w.u. w trybie pracy dziennej c.w.u. w trybie pracy nocnej Usterka aktywna Brak aktywnej usterki Wejście telekomunikacyjne aktywne Wejście telekomunikacyjne nieaktywne AC 89

92 5. Uruchomienie - DIEMATIC isystem MCA Dodać różne funkcje, które mają wystąpić według scenariusza, a potem potwierdzić przez naciśnięcie pokrętła. Aby zakonczycnacisnac przycisklearn AUTO C0047-A-08 Kasowanie urządzenia peryferyjnego Aby skasować urządzenie peryferyjne, postępować następująco:. W menu #SIEĆ wybrać opcje USUNAC URZADZ INTER ETAP TIMER V3V CPL InOne SCENARI. USUNAC URZADZ. AUTO STD 4' AUTO SCENARIO MASTER Wybierz InOne urządzenia do usuwania C0049-A-08. Wybrać urządzenie do usunięcia obracając pokrętłem, a następnie nacisnąć dla potwierdzenia. C0040-B-08 Obsługa kotła przełącznikiem scenariuszy IOBL Kocioł może być obsługiwany przełącznikiem scenariuszy (kocioł jest wtedy traktowany jak kocioł podrzędny). Należy postępować następująco:. Zdjąć pokrywę przełącznika scenariuszy IOBL, aby dostać się do przycisku LEARN. C004-B AC

93 MCA Uruchomienie - DIEMATIC isystem 30V 30V bar LEARN? ZAL Urzadz zewnetrznepróbuje siepodlaczyc Zezwalacie? AUTO STD LEARN? Urzadz zewnetrznepróbuje siepodlaczyc Zezwalacie? AUTO STD ZAL C004-B-08. Nacisnąć przycisk LEARN, następnie przycisk, który ma sterować scenariusz. Poprzez BUS zostanie do kotła wysłany sygnał kojarzenia, który na konsoli wyświetli następujący komunikat: "Urządzenie próbuje się połączyć, pozwalasz?" 3. Obracać pokrętłem, aż wyświetli się ZAL i potwierdzić przez naciśnięcie WYBOR OBIEGU AUTO STD B C0043-A Wybrać obieg, który ma wykonać scenariusz, obracając pokrętłem, a następnie nacisnąć dla potwierdzenia. UWAGA W przypadku gdy płyta SCU nie jest prawidłowo skojarzona, pojawia się następujacy komunikat: "Uwaga, nie wszystkie SCU są rozpoznane". Rozpocząć od nowa proces kojarzenia. C0044-A AC 9

94 5. Uruchomienie - DIEMATIC isystem MCA Wybrać scenariusz obracając pokrętłem, a następnie potwierdzić WYBÓR FUNKCJI AUTO STD URLOP ZAL C0045-A-08 Dostępne scenariusze AUTO DZIEN NOC URLOP P P P3 P4 Opis Praca automatyczna według nastawionego programu Praca dzienna Praca z obniżoną temperaturą Tryb wakacyjny Wybór programu P Wybór programu P Wybór programu P3 Wybór programu P4 6. Zakończyć kojarzenie przez naciśnięcie przycisku LEARN przełącznika scenariuszy IOBL. Usuwanie scenariusza przy pomocy przełącznika scenariuszy IOBL USUNAC? URLOP ZAL AUTO STD ZAL Przy pomocy przełącznika scenariuszy IOBL można usunąć scenariusz. Należy postępować następująco:. Nacisnąć przycisk LEARN przełącznika scenariuszy, a następnie przycisk, przy pomocy którego sterowany jest scenariusz do usunięcia. Zostanie wyświetlone zapytanie, czy scenariusz wyświetlany na interfejsie konsoli ma być usunięty.. Obracać pokrętłem, aż wyświetli się ZAL i potwierdzić przez naciśnięcie ProcedurezakonczyC przezuczenie dointerscenario AUTO STD C0046-A Potwierdzić usunięcie, przy czym nacisnąć przycisk LEARN przełącznika scenariuszy IOBL. C0047-A AC

95 MCA Uruchomienie - DIEMATIC isystem Przywrócenie nastaw fabrycznych 4" Dla ponownego zainicjalizowania urządzenia postępować następująco:. Naciskać jednocześnie na przyciski C, > i j przez 4 sek.. Wyświetli się menu #RESET.. Nastawić następujące parametry: MODE bar AUTO STD NIEDZIELA : C0096-A-08 Menu #RESET Wybór generatora Parametr Opis GENERATOR RESET TOTAL Całkowity reset wszystkich parametrów POZA PROG. Reset parametrów, przy czym programy czasowe pozostają zachowane PROG. Reset programów czasowych, przy czym parametry zostają zachowane IOBL Ponowna inicjacja połączeń sieci elektrycznej systemu CZUJNIK SCU Reset obecności czujników generatorów CZUJNIK POKOJ Reset obecności czujników pokojowych bar LANGUE FRANCAIS Français - Deutsch - English - Italiano - Espanol - Nederlands - Polski - STD Po ponownym zainicjowaniu (TOTALNY RESET i POZA PROG.) regulator powraca po paru sekundach do wyświetlenia wyboru języka.. Wybrać żądany język poprzez obracanie pokrętłem.. Nacisnąć pokrętło dla potwierdzenia. C A AC 93

96 6. Uruchomienie - IniControl MCA Uruchomienie - IniControl 6. Konsola sterownicza 6... Opis przycisków C00968-D St: C SERVICE C Fh barpsi % rpm kw ua x0 l/min A B C D E F A Przycisk powrotu j, przycisk anulowania G lub przycisk ręcznego odblokowania t B Przycisk temperatury ogrzewania d lub [-] C Przycisk temperatury ciepłej wody użytkowej r lub [+] D E F Przycisk S [Wprowadzenie] Przyciski ) [kominiarz] Nacisnąć równocześnie przyciski A i B Przyciski f [Menu] Nacisnąć równocześnie przyciski C i D AC

97 MCA Uruchomienie - IniControl 6... Opis wyświetlacza Funkcje przycisków St: C SERVICE C Fh barpsi % rpm kw ua x0 l/min C00304-B G t d Powrót do poprzedniego poziomu menu bez zapamiętania dokonanych zmian Odblokowanie ręczne awarii Funkcja centralnego ogrzewania: Dostęp do parametru maksymalnej temperatury grzania. [-] Dla zmniejszenia wartości r Funkcja c.w.u.: Dostęp do parametru temperatury c.w.u.. [+] Dla zwiększenia wartości Dostęp do wybranego menu lub potwierdzenie zmiany wartości Tryby pracy St: C SERVICE C Fh barpsi % rpm kw ua x0 l/min C B d D r Tryb c.o. A Program grzanie WYŁ.: Funkcja ogrzewania jest wyłączona Tryb c.w.u. St: C SERVICE C Fh barpsi % rpm kw ua x0 l/min C B m Praca ręczna Poziom mocy palnika St: C SERVICE C Fh barpsi % rpm kw ua x0 l/min C B e Niski poziom mocy 0-5 % r Średni poziom mocy 5-50 % t Wysoki poziom mocy % y Poziom mocy % AC 95

98 6. Uruchomienie - IniControl MCA Ciśnienie w instalacji St: C SERVICE C Fh barpsi % rpm kw ua x0 l/min C C bar Wskaźnik ciśnienia: Symbol wyświetlany jest obok wartości ciśnienia w instalacji. Jeżeli czujnik ciśnienia wody nie jest podłączony, na wyświetlaczu pojawia się -.- Pozostałe informacje St: C SERVICE C Fh barpsi % rpm kw ua x0 l/min C B " Menu użytkownika: Dla nastawy parametru na poziomie użytkownika! Menu informacji: Odczyt różnych wartości chwilowych ) Tryb kominiarz: Wymuszenie obciążenia maksymalnego lub częściowego dla pomiaru CO - Menu konserwacji: Dla nastawy parametrów poziomu instalatora K Na wyświetlaczu znajdują się symbole: $ + K + Z (Komunikat o konserwacji) \ Menu licznika godzin pracy: Odczyt godzin pracy palnika, ilość skutecznych rozruchów oraz ilość godzin pod napięciem a Wyłącznik główny: Po 5 zablokowaniach urządzenie musi być wyłączone i ponownie załączone I Czujnik zewnętrzny obecny M Symbol jest wyświetlany, gdy pompa kotłowa pracuje a Usterka: Kocioł uległ awarii. Tu wskazuje się poprzez kod P lub X i migający ekran AC

99 MCA Uruchomienie - IniControl 6. Kontrole przed uruchomieniem 6... Przygotowanie kotła do uruchomienia OSTRZEŻENIE Nie uruchamiać kotła, jeżeli dostarczany gaz nie jest zgodny z gazem zatwierdzonym. Postępowanie przy przygotowaniu kotła do uruchomienia: 4 Sprawdzić, czy dostarczany gaz odpowiada danym na tabliczce znamionowej kotła. 4 Sprawdzić zasilanie gazu. 4 Sprawdzić obieg hydrauliczny. 4 Sprawdzić ciśnienie wody w instalacji grzewczej. 4 Sprawdzić połączenia elektryczne do zdalnego sterowania i innych regulatorów zewnętrznych. 4 Sprawdzić inne podłączenia. 4 Sprawdzić kocioł pod pełnym obciążeniem. Sprawdzić ustawienie składu gaz/powietrze i ewentualnie skorygować. 4 Sprawdzić kocioł przy obniżonym obciążeniu. Sprawdzić ustawienie składu gaz/powietrze i ewentualnie skorygować. 4 Czynności końcowe Instalacja gazowa OSTRZEŻENIE Sprawdzić czy kocioł wyłączony jest spod napięcia.. Otworzyć główny zawór gazowy.. Otworzyć zawór gazowy kotła. 3. Odkręcić o /4 obrotu obydwie śruby pod przednią obudową i zdjąć obudowę. 4. Odchylić na bok zaczepy mocujące, następnie odchylić skrzynkę sterowniczą do przodu. 5. Sprawdzić ciśnienia zasilania gazem na króćcu pomiarowym C na zespole gazowym. OSTRZEŻENIE ¼ Dozwolone rodzaje gazu - patrz rozdział: "Kategorie urządzenia", strona 8 C C T00343-A 6. Sprawdzić szczelność podłączeń gazowych wykonanych za zaworem gazowym kotła. 7. Sprawdzić szczelność przewodu gazowego wraz z armaturą. Ciśnienie próbne nie może przekroczyć wartości 60 mbar. 8. Odpowietrzyć przewody gazowe przez odkręcenie punktu pomiarowego na multibloku. Punkt pomiarowy ponownie zakręcić gdy przewody gazowe są wystarczająco odpowietrzone AC 97

100 6. Uruchomienie - IniControl MCA Sprawdzić szczelność podłączeń gazowych w kotle Obieg hydrauliczny 4 Sprawdzić syfon. Syfon musi być całkowicie napełniony czystą woda. 4 Sprawdzić szczelność podłączeń hydraulicznych Podłączenia elektryczne 4 Sprawdzić podłączenia elektryczne. 6.3 Uruchomienie urządzenia OSTRZEŻENIE Przy stosowaniu innego rodzaju gazu, przed załączeniem kotła należy dopasować armaturę gazową. ¼ Patrz rozdział: "Przystosowanie do innego rodzaju gazu", strona 00. Obudowę sterowania odchylić do góry i zamocować na boku przy pomocy zacisków.. Otworzyć główny zawór gazowy. 3. Otworzyć zawór gazowy kotła. 4. Załączyć kocioł wyłącznikiem głównym. 5. Tak nastawić komponenty (termostaty, regulacja), aby wytworzyło się zapotrzebowanie na ciepło. 6. Cykl załączenia rozpoczyna się i nie może być przerwany. W trakcie cyklu rozruchu na wyświetlaczu pokazywane są następujące informacje: Krótkie wyświetlenie wszystkich segmentów wyświetlacza, dla sprawdzenia. fk[xx : Wersja oprogramowania pk[xx : Wersja parametrów Numery wersji wyświetlane są naprzemian. 7. Nastąpi 3 minutowy automatyczny cykl odpowietrzania. Jeżeli jest podłączony czujnik c.w.u. i aktywna jest funkcja ochrony przed legionellami, po zakończeniu programu odpowietrzania kocioł rozpoczyna podgrzewanie wody w podgrzewaczu. Krótsze przyciśnięcie przycisku umożliwia wyświetlenie na wyświetlaczu aktualnego stanu funkcji: AC

101 MCA Uruchomienie - IniControl Zapotrzebowanie na ciepło d Utrzymane zapotrzebowanie na ciepło : Pracuje wentylator : Wybieg pompy " : Próba zapłonu palnika 5 : Wyłączenie palnika 6 : Wybieg pompy 3 : praca grzewcza 0 : Tryb czuwania W trybie oczekiwania na ekranie wyświetla się normalnie 0, ponadto ciśnienie wody i symbole d, 5tH i r. Błąd w trakcie procedury uruchamiania: 4 Na ekranie nie pojawia się żadna informacja: - Sprawdzić napięcie w sieci zasilającej - Sprawdzić wszystkie bezpieczniki główne - Sprawdzić wszystkie bezpieczniki konsoli sterowniczej: (F = 6,3 AT, F = AT) - Sprawdzić podłączenie kabla sieciowego do wtyku X w module sterujacym 4 Usterka jest sygnalizowana na wyświetlaczu przy pomocy symbolu usterki a i migającego kodu usterki. - Znaczenie kodów podano w tabeli usterek. - Aby ponownie uruchomić kocioł, naciskać przez 3 sek. przycisk J. W trybie ECO kocioł po pracy grzewczej nie załącza palnika, aby podgrzać ciepłą wodę użytkową AC 99

102 6. Uruchomienie - IniControl MCA Regulacje gazu Przystosowanie do innego rodzaju gazu OSTRZEŻENIE Poniższe czynności może wykonywać tylko autoryzowany instalator. Kocioł jest nastawiony fabrycznie do pracy z gazem ziemnym E (G0). Dla pracy z innym rodzajem gazu należy wykonać następujące czynności. Przy pracy z propanem: A A T0034-A. Typ kotła MCA 45 MCA 65 MCA 90 MCA 5 Ustawienie na propan Obrócić śrubę regulacyjną A na Venturi o 4¾ obrotu zgodnie z kierunkiem ruchu wskazówek zegara Obrócić śrubę regulacyjną A na Venturi o 6½ obrotu zgodnie z kierunkiem ruchu wskazówek zegara Umieścić pierścień ograniczający gaz w armaturze gazowej Najpier obrócić śrubę regulacyjną A w prawo do oporu, następnie: Obrócić śrubę regulacyjną A na armaturze gazowej o 3,5-4 obrotu w kierunku przeciwnym do ruchu wskazówek zegara. Wyregulować prędkość wentylatora wg wartości podanych w tabeli (jeżeli jest to potrzebne). Regulacja może zostać zmieniona za pomocą parametrów p7, p8, p9 oraz p0 : ¼ Patrz rozdział: "Opis parametrów", strona Ustawić stosunek powietrze-gaz. Dla dalszych informacji odnośnie tego tematu - patrz następne rozdziały: ¼ "Regulacja składu mieszanki gaz-powietrze (stopień górny)", strona 0 ¼ "Regulacja składu mieszanki gaz-powietrze (stopień dolny)", strona AC

103 MCA Uruchomienie - IniControl Regulacja składu mieszanki gaz-powietrze (stopień górny). Odkręcić zaślepkę pomiaru spalin.. Podłączyć analizator spalin. OSTRZEŻENIE Dopilnować, aby otwór wokół sondy był w trakcie pomiaru dobrze uszczelniony. T0058-A bar C A 3. Przełączyć kocioł do pracy na pełnej mocy. Nacisnąć równocześnie przyciski A i B. Na wyświetlaczu wyświetlany jest symbol h3. Pojawia się symbol ). 4. Zmierzyć zawartość procentową O i CO w spalinach. 5. Porównać zmierzoną wartość z wartościami zadanymi podanymi w tabeli (zdjąć przednią obudowę). 6. W razie potrzeby zmienić stosunek gaz-powietrze śrubą regulacyjną (A). Wartości kontrolne i nastawy O /CO dla gazu H (G0) przy maksymalnej mocy Typ kotła Ustawiana wartość Wartość kontrolna O (%) CO (%) O (%) CO (%) MCA 45 4,8 ± 0, 9,0 ± 0, 4,8 ± 0,5 9,0 ± 0, A A T0034-A MCA 65 4,8 ± 0, 9,0 ± 0, 4,8 ± 0,5 9,0 ± 0, MCA 90 3,9 ± 0, 9,5 ± 0, 3,9 ± 0,5 9,5 ± 0, MCA 5 4,7 ± 0, 9, ± 0, 4,7 ± 0,5 9, ± 0, Wartości kontrolne i nastawy O /CO dla gazu Lw (G7) przy maksymalnej mocy Typ kotła Ustawiana wartość Wartość kontrolna O (%) CO (%) O (%) CO (%) MCA 45 4,4 ± 0, 9,0 ± 0, 4,4 ± 0,5 9,0 ± 0, MCA 65 4,4 ± 0, 9,0 ± 0, 4,4 ± 0,5 9,0 ± 0, MCA 90 3,5 ± 0, 9,5 ± 0, 3,5 ± 0,5 9,5 ± 0, MCA 5 3,9 ± 0, 9,3 ± 0, 3,9 ± 0,5 9,3 ± 0, Wartości kontrolne i nastawy O /CO dla gazu Ls (G.350) przy maksymalnej mocy Typ kotła Ustawiana wartość Wartość kontrolna O (%) CO (%) O (%) CO (%) MCA 45 4, ± 0, 9,0 ± 0, 4, ± 0,5 9,0 ± 0, MCA 65 4, ± 0, 9,0 ± 0, 4, ± 0,5 9,0 ± 0, MCA 90 3, ± 0, 9,5 ± 0, 3, ± 0,5 9,5 ± 0, AC 0

104 6. Uruchomienie - IniControl MCA Wartości kontrolne i nastawy O / CO dla propanu (G3) przy maksymalnej mocy Typ kotła Ustawiana wartość Wartość kontrolna O (%) CO (%) O (%) CO (%) MCA 45 4,6 ± 0, 0,7 ± 0, 4,6 ± 0,5 0,7 ± 0, MCA 65 4,6 ± 0, 0,7 ± 0, 4,6 ± 0,5 0,7 ± 0, MCA 90 4,6 ± 0, 0,7 ± 0, 4,6 ± 0,5 0,7 ± 0, MCA 5 4,9 ± 0,,0 ± 0, 4,9 ± 0,5,0 ± 0, Regulacja składu mieszanki gaz-powietrze (stopień dolny). Odkręcić zaślepkę pomiaru spalin.. Podłączyć analizator spalin. OSTRZEŻENIE Dopilnować, aby otwór wokół sondy był w trakcie pomiaru dobrze uszczelniony. T0058-A bar C A 3. Ustawić kocioł na pracę z mocą minimalną. Nacisnąć kilka razy przycisk [-], aż na na ekranie zostanie wyświetlona wartość l. 4. Zmierzyć zawartość procentową O i CO w spalinach. 5. Porównać zmierzoną wartość z wartościami zadanymi podanymi w tabeli (zdjąć przednią obudowę). 6. W razie potrzeby zmienić stosunek gaz-powietrze śrubą regulacyjną (B). B Wartości kontrolne i nastawy O /CO dla gazu H (G0) przy obciążeniu częściowym Typ kotła Ustawiana wartość Wartość kontrolna O (%) CO (%) O (%) CO (%) MCA 45 4,8 ± 0, 9,0 ± 0, 4,8 ± 0,5 9,0 ± 0, MCA 65 4,8 ± 0, 9,0 ± 0, 4,8 ± 0,5 9,0 ± 0, MCA 90 3,9 ± 0, 9,5 ± 0, 3,9 ± 0,5 9,5 ± 0, MCA 5 4,3 ± 0, 9,3 ± 0, 4,3 ± 0,5 9,3 ± 0, B B T0034-A Wartości kontrolne i nastawy O /CO dla gazu Lw (G7) przy obciążeniu częściowym Typ kotła Ustawiana wartość Wartość kontrolna O (%) CO (%) O (%) CO (%) MCA 45 4,4 ± 0, 9,0 ± 0, 4,4 ± 0,5 9,0 ± 0, MCA 65 4,4 ± 0, 9,0 ± 0, 4,4 ± 0,5 9,0 ± 0, MCA 90 3,5 ± 0, 9,5 ± 0, 3,5 ± 0,5 9,5 ± 0, MCA 5 4,6 ± 0, 8,9 ± 0, 4,6 ± 0,5 8,9 ± 0, AC

105 MCA Uruchomienie - IniControl Wartości kontrolne i nastawy O /CO dla gazu Ls (G.350) przy obciążeniu częściowym Typ kotła Ustawiana wartość Wartość kontrolna O (%) CO (%) O (%) CO (%) MCA 45 4, ± 0, 9,0 ± 0, 4, ± 0,5 9,0 ± 0, MCA 65 4, ± 0, 9,0 ± 0, 4, ± 0,5 9,0 ± 0, MCA 90 3, ± 0, 9,5 ± 0, 3, ± 0,5 9,5 ± 0, Wartości kontrolne i nastawy O /CO dla propanu (G3) przy obciążeniu częściowym Typ kotła Ustawiana wartość Wartość kontrolna O (%) CO (%) O (%) CO (%) MCA 45 4,6 ± 0, 0,7 ± 0, 4,6 ± 0,5 0,7 ± 0, MCA 65 4,6 ± 0, 0,7 ± 0, 4,6 ± 0,5 0,7 ± 0, MCA 90 4,6 ± 0, 0,7 ± 0, 4,6 ± 0,5 0,7 ± 0, MCA 5 4,9 ± 0,,0 ± 0, 4,9 ± 0,5,0 ± 0, 6.5 Kontrole i regulacje po uruchomieniu Nastawa charakterystyki grzewczej. Naciskać równocześnie obydwa przyciski f, a następnie przyciski [+] do momentu gdy na pasku menu zamiga symbol a.. Wybrać menu instalatora przyciskiem S. Na wyświetlaczu wyświetlone zostanie c0de. 3. Przy pomocy przycisków [-] lub [+] wprowadzić kod instalatora Naciskać przycisk [+], aż wyświetlony zostanie symbol Naciskać przycisk [+], dopóki nie zniknie 5[ AC 03

106 6. Uruchomienie - IniControl MCA Charakterystyka grzewcza bez TPM 75 C A Z Maksymalna temperatura obiegu grzewczego P Temperatura wody w obiegu przy temperaturze zewnętrznej 0 C E Wartość zadana DZIENOUR} obiegu S 50 R Temperatura zewnętrzna, przy której osiągnięto maksymalną temperaturę obiegu 5.5 T Wartość nachylenia krzywej obiegu grzewczego Wartość ta odpowiada parametrowi S C C0039-B Czynności końcowe T005-A. Usunąć przyrządy pomiarowe.. Umieścić z powrotem zamknięcia króćców pomiaru spalin. 3. Założyć przednią obudowę zewnętrzną. Przekręcić z powrotem obydwie śruby o /4 obrotu. 4. Nacisnąć przycisk j, aby przestawić kocioł z powrotem w normalny tryb pracy. 5. Doprowadzić do osiągnięcia w instalacji grzewczej temperatury ok. 70 C. 6. Wyłączyć kocioł. 7. Po ok. 0 min. odpowietrzyć instalację grzewczą. 8. sprawdzić ciśnienie wody w instalacji. W razie potrzeby dopełnić wodę w instalacji grzewczej (zalecane ciśnienie wody od,5 do bar). 9. Na tabliczce znamionowej zakreślić odpowiedni rodzaj gazu. 0.Wyjaśnić użytkownikowi sposób działania instalacji, kotła i regulacji..poinformować użytkownika o częstotliwości wymaganych prac konserwacyjnych. Parametryzacja terminu konserwacji i dane kontaktowe instalatora..wręczyć użytkownikowi wszystkie instrukcje obsługi. Uruchomienie kotła jest zakończone. Różne parametry kotła są wstępnie ustawione w fabryce. Te nastawy fabryczne są odpowiednie dla najczęściej występujących instalacji grzewczych. Dla innych instalacji i warunków eksploatacyjnych można te parametry zmienić AC

107 MCA Uruchomienie - IniControl 6.6 Wyświetlenie mierzonych wartości Wyświetlenie mierzonych wartości W menu informacji Q można odczytać następujące wartości chwilowe: 4 5t = Stan. 4 5v = Podstatus. 4 t = Temperatura zasilania ( C). 4 t" = Temperatura powrotu ( C). 4 t3 = Temperatura podgrzewacza ( C). 4 t4 = Temperatura zewnętrzna ( C). 4 t5 = Temperatura podgrzewacza solarnego ( C). 4 5p = wewnętrzna wartość zadana ( C). 4 fl = Prąd jonizacji (µa). 4 Mf = Prędkość wentylatora (obr./min.). 4 pr = Ciśnienie wody (bar). 4 p; = Dostarczana moc względna (%) AC 05

108 6. Uruchomienie - IniControl MCA Aktualne wartości można odczytać w następujący sposób: bar. Nacisnąć równocześnie dwa przyciski f. Na wyświetlaczu miga symbol Q. C A. Potwierdzić przyciskiem S. pojawia się na przemian 5t i aktualny stan Nacisnąć przycisk [+]. pojawia się na przemian 5v i aktualny podstan 30 (przykład). 4. Nacisnąć przycisk [+]. wyświetla się na przemian t i aktualna temperatura zasilania 60 C (przykład). 5. Następnie wielokrotnie przyciskać [+] aby wyświetlić kolejno różne parametry. t", t3, t4, t5. 6. Nacisnąć przycisk [+]. wyświetla się na przemian 5p i wewnętrzna wartość zadana 88 C (przykład). 7. Nacisnąć przycisk [+]. wyświetla się na przemian fl i aktualny prąd jonizacji 70 µa (przykład). 8. Nacisnąć przycisk [+]. wyświetla się na przemian Mf i aktualna 4x prędkość obrotowa wentylatora 3000 obr/min. (przykład). 9. Nacisnąć przycisk [+]. wyświetla się na przemian pr i aktualne ciśnienie wody #0 bar (przykład). Jeżeli czujnik ciśnienia wody nie jest podłączony, na wyświetlaczu pojawia się [-.-]. 0.Nacisnąć przycisk [+]. wyświetla się na przemian p; i aktualny udział procentowy modulacji 78 % (przykład)..nacisnąć przycisk [+]. Tryb odczytu rozpoczyna się ponownie od 5t.. razy nacisnąć przycisk j aby powrócić do aktualnego trybu pracy. x AC

109 MCA Uruchomienie - IniControl Odczyt licznika godzin pracy i procentu skutecznych załączeń 5x. Naciskać równocześnie obydwa przyciski f, a następnie przyciski [+] do momentu gdy na pasku menu zamiga symbol \.. Nacisnąć przycisk S. Wyświetlane są na przemian hr i ilość godzin pracy kotła 3600 (przykład). 3. Nacisnąć przycisk [+]. Na wyświetlaczu wyświetlany jest symbol x C A d. hr i ilość godzin pracy w trybie ogrzewania 560 (przykład) wyświetla się na przemian. 4. Nacisnąć przycisk [+]. Na wyświetlaczu wyświetlany jest symbol r. hr i ilość godzin pracy w trybie c.w.u. 30 (przykład) wyświetla się na przemian. 5. Nacisnąć przycisk [+]. Na wyświetlaczu wyświetlany jest 5Z i udział procentowy skutecznych załączeń 9 % (przykład) wyświetla się na przemian. 6. razy nacisnąć przycisk j aby powrócić do aktualnego trybu pracy Status i podstatus W menu informacji Q wyświetlane są następujące numery statusu i podstatusu: Stan 5t Podstatus 5v 0 Położenie spoczynkowe 0 Położenie spoczynkowe Załączenie kotła (Zapotrzebowanie na ciepło) Cykl antytaktu Przestawienie mieszacza 3-drogowego 3 Załączenie pompy 4 Oczekiwanie na korektę temperatur dla załączenia palnika Załączenie palnika 0 Otwarcie klapy spalin/zewnętrznego zaworu gazowego Zwiększenie prędkości wentylatora 3 Doprowadzanie powietrza 4 Oczekiwanie na sygnał zwolnienia 5 Palnik pracuje 7 Wstępny zapłon 8 Główny zapłon 9 Kontrola płomienia "0 Pośrednie doprowadzenie powietrza AC 07

110 6. Uruchomienie - IniControl MCA Stan 5t Podstatus 5v 3 Palnik w trybie ogrzewania 30 Regulacja temperatury 3 Regulacja temperatury ograniczona (ΔT bezpieczeństwa) 3 Regulacja mocy Gradient ochrony poziom temperatury (modulacja wsteczna) Gradient ochrony poziom temperatury (obciążenie częściowe) 35 Gradient ochrony poziom temperatury 3 (blokowanie) 36 Modulacja: zwiększenie dla ochrony płomienia 37 Czas stabilizacji temperatura 38 Zimny rozruch 4 Tryb c.w.u. aktywny 30 Regulacja temperatury 3 Regulacja temperatury ograniczona (ΔT bezpieczeństwa) 3 Regulacja mocy Gradient ochrony poziom temperatury (modulacja wsteczna) Gradient ochrony poziom temperatury (obciążenie częściowe) 35 Gradient ochrony poziom temperatury 3 (blokowanie) 36 Modulacja: zwiększenie dla ochrony płomienia 37 Czas stabilizacji temperatura 38 Zimny rozruch 5 Wyłączenie palnika 40 Palnik wyłączony 6 Zatrzymanie kotła (koniec zapotrzebowania na ciepło) 4 Przedmuch końcowy 4 Zamknięcie klapy spalin/zewnętrznego zaworu gazowego 43 Wyłączenie zabezpieczające recyrkulacji 44 Zatrzymanie wentylatora 60 Opóźnione zatrzymanie pompy 6 Wyłączenie pompy 6 Przestawienie mieszacza 3-drogowego 63 Start cyklu antyzwarciowego 8 Zatrzymanie 0 Oczekiwanie na załączenie palnika Cykl antytaktu 9 Zablokowanie xx Kod blokady xx 7 Odpowietrzenie 0 Położenie spoczynkowe Przestawienie mieszacza 3-drogowego 3 Załączenie pompy 6 Wyłączenie pompy 6 Przestawienie mieszacza 3-drogowego 6.7 Zmiana nastaw Konsola sterownicza kotła jest nastawiona na najczęściej występujące rodzaje instalacji grzewczych. Przy tych nastawach pracują prawidłowo praktycznie wszystkie instalacje. Użytkownik lub instalator może zoptymalizować parametry według własnego uznania AC

111 MCA Uruchomienie - IniControl Opis parametrów Parametr Opis Zakres regulacji Nastawa fabryczna MCA p Maksymalna temperatura zasilania 0 do 90 C p Temperatura ciepłej wody użytkowej 40 do 65 C p3 tryb c.o./c.w.u. nie zmieniać p4 Tryb ECO nie zmieniać p5 Zasilanie termostatu nie zmieniać p6 Ekran wyświetlacza nie zmieniać p7 Czas wybiegu pompy kotłowej podłączonej do PCU do 98 minut 99 min. = stale p8 Jasność podświetlenia ekranu nie zmieniać p7 p8 p9 p0 Maksymalna prędkość obrotowa wentylatora (Ogrzewanie) Maksymalna prędkość obrotowa wentylatora (c.w.u.) Minimalna prędkość obrotowa wentylatora (Ogrzewanie+c.w.u.) Minimalna prędkość obrotowa wentylatora (Zewn.) gaz ziemny E (G0) () (x00 obr/min) gaz ziemny Lw (G7) (x00 obr/min) gaz ziemny Ls (G.350) (x00 obr/min) Propan (G3) (x00 obr/min) gaz ziemny E (G0) () (x00 obr/min) gaz ziemny Lw (G7) (x00 obr/min) gaz ziemny Ls (G.350) (x00 obr/min) Propan (G3) (x00 obr/min) gaz ziemny E (G0) () (x00 obr/min) gaz ziemny Lw (G7) (x00 obr/min) gaz ziemny Ls (G.350) (x00 obr/min) Propan (G3) (x00 obr/min) p Prędkość przy załączeniu nie zmieniać (x00 obr/min) nie zmieniać p Minimalne ciśnienie wody 0-3 bar(x 0, bar) p3 p4 p5 p6 Maksymalna temperatura zasilania instalacji Różnica cyklu antyzwarciowego - praca kotła Punkt odniesienia (maksymalna temperatura zewnętrzna) Punkt odniesienia (Temperatura zasilania) () Te nastawy fabryczne zmieniąć tylko wtedy, gdy jest to rzeczywiście konieczne. 0 do 90 C do 5 C nie zmieniać nie zmieniać AC 09

112 6. Uruchomienie - IniControl MCA Parametr Opis Zakres regulacji Nastawa fabryczna p7 p8 p9 p30 Punkt odniesienia (minimalna temperatura zewnętrzna) Minimalna prędkość pompy w trybie ogrzewania Regulacja prędkości obrotowej pompy Maksymalna prędkość pompy w trybie ogrzewania Regulacja prędkości obrotowej pompy Temperatura ochrony przed zamarznięciem MCA nie zmieniać (x 0 % ) (x 0 % ) nie zmieniać p3 Ochrona przed legionellami nie zmieniać p3 Zwiększenie wartości zadanych kotła nie zmieniać p33 Kocioł włącza się gdy temperatura c.w.u. obniży się o nastawioną wartość Czujnik podgrzewacza nie zmieniać p34 Sterowanie zaworu 3-drogowego nie zmieniać p35 Typ kotła 0 = ogrzewanie = kombi p36 Zamknięcie funkcji wejściowej 0 = ogrzewanie włączone = Blokada bez ochrony przeciwzamrożeniowej = Blokada z ochroną przeciwzamrożeniową 3 = Blokada z ochroną przeciwzamrożeniową (tylko pompa) p37 Funkcja dozwolona nie zmieniać p38 Czas oczekiwania na zwolnienie 0 do 55 sekund p39 Czas przełączania klapy spalin 0 do 55 sekund p40 p4 p4 p43 Działanie przekaźnika zakłóceniowego (do wyboru) System kontroli ciśnienia gazu zamknięty (do wyboru) Urządzenie odzyskiwania ciepła (do wyboru) Rozpoznanie zamiany przewodu zerowego i L/N 0 = zgłoszenie pracy = wskazanie alarmu 0 = nie podłączony = zamknięty 0 = nie podłączony = zamknięty 0 = WYŁ. = ZAŁ p44 Komunikat o konserwacji nie zmieniać p45 Licznik godzin pracy kotła nie zmieniać p46 Licznik godzin pracy palnika nie zmieniać Żądana temperatura pomieszczenia 5 do 30 C Opóźnienie zatrzymania pompy obiegowej A ogrzewania 503 Nachylenie charakterystyki grzewczej dla obiegu grzewczego A 504 Temperatura ochrony przeciwzamrożeniowej 0 do 5 minut do 40 (x0.) do 0 C Priorytet ładowania 0 = Wstrzymanie ogrzewania w trakcie produkcji c.w.u = Nie używany = Ogrzewanie i wytwarzanie c.w.u. równocześnie, jeżeli podłączenie hydrauliczne pozwala na to Opóźnienie pompy c.w.u. do 5 minut 507 Temperatura pierwotna ciepłej wody 50 do 90 C () Te nastawy fabryczne zmieniąć tylko wtedy, gdy jest to rzeczywiście konieczne AC

113 MCA Uruchomienie - IniControl Parametr Opis Zakres regulacji Nastawa fabryczna 508 Ochrona przed legionellami 0 = Funkcja ochrony przed legionellami nie jest aktywna = Podgrzewacz jest podgrzewany codziennie od godziny 4 do 5 = Podgrzewacz jest podgrzewany w każdą sobotę od godziny 4 do Uaktywnienie sterowania 0-0V 0 = WYL = Temperatura = Moc 50 Napięcie odpowiada minimalnej wartości zadanej 5 Napięcie odpowiada maksymalnej wartości zadanej MCA do 0 V (krok 0. V) do 0 V (krok 0. V) Minimalna temperatura zadana 0 do 00 C lub 0 do 00 % Maksymalna temperatura zadana 0 do 00 C lub 0 do 00 % Instalacja kaskadowa 0 = Kocioł nie dołączony do kaskady = Załączenie kaskady 55 adres kotła podporządkowanego (dla kaskady) do 0 56 Konserwacja nie zmieniać Aktywowanie funkcji IOBL 0 = wyłączenie = aktywowanie 58 Aktywowanie funkcji TAS 0 = wyłączenie = aktywowanie Zd Rozpoznanie podłączenia SCU 0 = brak rozpoznania = rozpoznanie df i dv Nastawa fabryczna Aby przywrócić nastawy fabryczne, lub po wymianie płyty głównej, wprowadzić wartości df i du z tabliczki znamionowej do parametrów df i dv re Całkowity reset Wykonać CAŁKOWITY RESET wszystkich parametrów SCU () Te nastawy fabryczne zmieniąć tylko wtedy, gdy jest to rzeczywiście konieczne X X X X Y Y Y Y Funkcja 0-0V: Funkcja ta służy do sterowania kotła poprzez zewnętrzny układ z wyjściem 0-0V podłączonym do wejścia 0-0V. Ta komenda podaje do kotła wartość zadaną temperatury lub mocy. Należy przestrzegać, aby parametr T. MAX KOTLA był większy niż ZA.T MAX 0-0V M00679-A Żądana temperatura zasilania ( C) Napięcie zasilania (V) - DC 3 0 V 4 8BC 5 8BD 6 8B; 7 8BB 8 0 V x Napięcie na wejściu AC

114 6. Uruchomienie - IniControl MCA y Temperatura kotła / Moc kotła Jeżeli napięcie wejściowe jest niższe od VMIN/WYL 0-0V kocioł zostaje wyłączony. Wartość zadana dla kotła odpowiada dokładnie napięciu wejściowemu 0-0V. Obieg wtórny kotła pracuje dalej, lecz bez wpływu na temperaturę wody w kotle. Przy zastosowaniu wejścia 0-0V i obiegu wtórnego kotła, zewnętrzny regulator zapewniający to napięcie 0-0V, musi zawsze żądać temperaturę co najmniej równą zapotrzebowaniu obiegu wtórnego Zmiana parametru na poziomie instalatora Parametry p7 do df wolno zmieniać tylko autoryzowanemu instalatorowi. Aby uniknąć usterki na skutek błędnej nastawy, przy zmianie niektórych parametrów wymagane jest wprowadzenie specjalnego kodu dostępu 00. 3x UWAGA Zmiany ustawień fabrycznych mogą zakłócić pracę podgrzewacza.. Naciskać równocześnie obydwa przyciski f, a następnie przyciski [+] do momentu gdy na pasku menu zamiga symbol -.. Przyciskiem wybrać poziom serwisowy. Na wyświetlaczu wyświetlone zostanie c0de. 3. Przy pomocy przycisków [-] lub [+] wprowadzić kod instalatora Potwierdzić przyciskiem S. Wyświetlane jest p[ migającym. 5. Nacisnąć drugi raz na S. Pojawia się i miga wartość 75 C. 6. Zmienić wartość przez naciśnięcie przycisków [-] lub [+]. W tym przykładzie użyć przycisku [-], aby zmienić wartość na 60 C. 7. Potwierdzić wartość przyciskiem S : Wyświetlane jest p[ migającym. 8. Dalsze parametry w razie potrzeby ustawić i zmienić za pomocą klawiszy [-] i [+]. 9. razy nacisnąć przycisk j aby powrócić do aktualnego trybu pracy. x C A Kocioł przełącza się z powrotem w normalny tryb pracy jeżeli przez 3 min. nie został naciśnięty żaden przycisk Nastawa mocy maksymalnej trybu ogrzewania Prędkość obrotową można zmienić przy pomocy parametru p7. W tym celu postępować następująco: AC

115 MCA Uruchomienie - IniControl 3x...x...x. Naciskać równocześnie obydwa przyciski f, a następnie przyciski [+] do momentu gdy na pasku menu zamiga symbol -.. Wybrać menu instalatora przyciskiem S. Na wyświetlaczu wyświetlone zostanie c0de. 3. Przy pomocy przycisków [-] lub [+] wprowadzić kod instalatora Potwierdzić przyciskiem S. Wyświetlane jest p[ migającym. 5. Nacisnąć przycisk [+], aby wywołać parametr p[7. 6. Potwierdzić przyciskiem S. 7. Przy pomocy przycisku [+] zmienić prędkość obrotową z 46 na na przykład 50 (odpowiednią moc znaleźć na wykresie). 8. Potwierdzić wartość przyciskiem S. 9. razy nacisnąć przycisk j aby powrócić do aktualnego trybu pracy. x C A Powrót do ustawień fabrycznych RESET PARAM 3x...x C00306-A. Naciskać równocześnie obydwa przyciski f, a następnie przyciski [+] do momentu gdy na pasku menu zamiga symbol -.. Wybrać menu instalatora przyciskiem S. Na wyświetlaczu wyświetlone zostanie c0de. 3. Przy pomocy przycisków [-] lub [+] wprowadzić kod instalatora Potwierdzić przyciskiem S. Wyświetlane jest p[ migającym. 5. Nacisnąć kilka razy przycisk [+]. Wyświetlane jest p[df migającym df. 6. Nacisnąć przycisk S. Wyświetlane jest df[x migającym x. X przedstawia aktualną wartość parametru df. Porównać tę wartość z wartością X, którą podano na tabliczce znamionowej. 7. Wartość X podaną na tabliczce znamionowej wprowadzić przy pomocy przycisków [-] i [+]. 8. Potwierdzić wartość przyciskiem S, Wyświetlane jest df[y migającym y. Y stanowi aktualną wartość parametru du. Porównać tę wartość z wartością Y, którą podano na tabliczce znamionowej. 9. Wartość Y podaną na tabliczce znamionowej wprowadzić przy pomocy przycisków [-] i [+]. 0.Potwierdzić wartość przyciskiem j. Przywrócone zostają nastawy fabryczne..ekran przełącza się w normalny tryb pracy AC 3

116 6. Uruchomienie - IniControl MCA Realizacja automatycznej funkcji rozpoznania Po usunięciu płytki sterowania wykonać automatyczną funkcję rozpoznania. W tym celu postępować następująco: 3x...x C00306-A. Naciskać równocześnie obydwa przyciski f, a następnie przyciski [+] do momentu gdy na pasku menu zamiga symbol -.. Wybrać menu instalatora przyciskiem S. Na wyświetlaczu wyświetlone zostanie c0de. 3. Przy pomocy przycisków [-] lub [+] wprowadzić kod instalatora Potwierdzić przyciskiem S. Wyświetlane jest p[ migającym. 5. Nacisnąć kilka razy przycisk [+]. Wyświetlane jest p[zd migającym Zd. 6. Potwierdzić przyciskiem j. Rozpoznanie automatyczne jest wykonywane. 7. Ekran przełącza się w normalny tryb pracy AC

117 MCA Wyłączenie kotła 7 Wyłączenie kotła 7. Wyłączenie instalacji UWAGA Nie wyłączać urządzenia. Jeżeli instalacja nie będzie używana przez dłuższy okres czasu, zalecamy włączenie trybu pracy URLOP(dla utrzymania funkcji "Przeciwdziałanie zablokowaniu pomp obiegowych"). 7. Ochrona przeciwzamarzaniowa Jeżeli temperatura wody grzewczej w kotle zbyt mocno spadnie, zacznie działać system ochrony kotła. Ochrona ta działa następująco: 4 Gdy temperatura wody spadnie poniżej 7 C, załącza się pompa c.o.. 4 Gdy temperatura wody spadnie poniżej 4 C, załącza się kocioł. 4 Gdy temperatura wody wzrośnie powyżej 0 C, palnik wyłącza się, a pompa c.o. obraca się jeszcze przez krótką chwilę. UWAGA 4 Jeżeli kocioł został wyłączony, funkcja przeciwzamrożeniowa nie działa. 4 Zintegrowany system ochrony chroni tylko kocioł, a nie instalację. Aby chronić instalację należy włączyć urządzenie w trybie pracy URLOP. Przy pomocy konsoli sterowniczej IniControl tryb URLOP jest dostępny tylko wtedy, gdy do kotła jest podłączony czujnik pokojowy. W trybie pracy URLOP chronione są: 4 Instalacja - gdy temperatura zewnętrzna spadnie poniżej 3 C (nastawa fabryczna) jeżeli jest podłączony czujnik temperatury zewnetrznej. 4 Pomieszczenie - jeżeli podłączone jest zdalne sterowanie i temperatura pomieszczenia spadnie poniżej 6 C (nastawa fabryczna). 4 Podgrzewacz c.w.u. - jeżeli temperatura podgrzewacza spadnie poniżej 4 C (woda zostanie podgrzana do temperatury 0 C). Konfiguracja trybu pracy URLOP: ¼ Patrz instrukcja obsługi AC 5

118 8. Kontrole i konserwacja MCA Kontrole i konserwacja 8. Ogólne zalecenia OSTRZEŻENIE 4 Prace konserwacyjne mogą przeprowadzać tylko autoryzowani instalatorzy. 4 Konserwacja raz w roku jest obligatoryjna. 4 Należy używać tylko oryginalnych części zamiennych. 4 Czyszczenie wykonać minimum raz w roku lub częściej, zgodnie z przepisami krajowymi. ¼ Patrz rozdział: "Informacje odnośnie czyszczenia komina", strona 6 4 Przeprowadzić standardowe prace kontrolne i konserwacyjne raz w roku. ¼ Patrz rozdział: "Standardowe prace kontrolne i konserwacyjne", strona 9 4 Specjalne prace konserwacyjne przeprowadzać zależnie od potrzeb. ¼ Patrz rozdział: "Specjalne prace konserwacyjne", strona 4 8. Informacje odnośnie czyszczenia komina UWAGA Czyszczenie wykonać minimum raz w roku lub częściej, zgodnie z przepisami krajowymi. Poniższe czynności może wykonywać tylko autoryzowany instalator Konsola sterownicza DIEMATIC isystem. Nacisnąć przycisk -.. Przy każdym czyszczeniu sprawdzić spalanie. ¼ Patrz rozdział: "Regulacja składu mieszanki gazpowietrze (stopień górny)", strona 64 + "Regulacja składu mieszanki gaz-powietrze (stopień dolny)", strona Aby powrócić do wyświetlenia głównego nacisnąć razy przycisk j AC

119 MCA Kontrole i konserwacja Menu #POMIAR EMISJI Generator Dostępna funkcja Opis Wyświetlana wartość Nazwa generatora AUTO Praca normalna TEMP KOTLA I- JONIZ OBROTY WENTYL. TEMP POWROTU P MIN Praca z mocą minimalną TEMP KOTLA I- JONIZ OBROTY WENTYL. TEMP POWROTU P MAX Praca z mocą maksymalną TEMP KOTLA I- JONIZ OBROTY WENTYL. TEMP POWROTU C µa obr./min. C C µa obr./min. C C µa obr./min. C 8... Konsola sterownicza IniControl. Nacisnąć równocześnie przyciski j i d.. Przy każdym czyszczeniu sprawdzić spalanie. ¼ Patrz rozdział: "Regulacja składu mieszanki gazpowietrze (stopień górny)", strona 0 + "Regulacja składu mieszanki gaz-powietrze (stopień dolny)", strona 0 3. Nacisnąć przycisk j, aby powrócić do wyświetlenia normalnego. Menu #POMIAR EMISJI Dostępna funkcja Opis Wyświetlana wartość X< Praca z mocą minimalną Ciśnienie w instalacji bar U< Praca z mocą maksymalną Ciśnienie w instalacji bar 8.3 Personalizacja konserwacji Dopasowanie konserwacji do danego klienta jest możliwe tylko przy pomocy konsoli sterowniczej DIEMATIC isystem AC 7

120 8. Kontrole i konserwacja MCA Komunikat o konserwacji bar AUTO TEMP.: STD 0" DIMANCHE :45 C007-C-0 Kocioł posiada funkcję dla wyświetlania komunikatu o konserwacji. W celu parametryzacji tej funkcji postępować następująco:. Wywołać menu Serwis: Przytrzymać przyciśnięty przycisk -, aż wyświetli się #PARAMETRY.. Wybrać menu #PRZEGL. 4 Obracać pokrętłem, aby przeglądać menu lub zmienić wartość. 4 Nacisnąć pokrętło, aby wywołać wybrane menu, lub zatwierdzić wybraną wartość. ¼ Szczegółowe objaśnienie nawigacji w menu znajduje się w rozdziale: "Nawigacja w menu", strona Nastawić następujące parametry: Poziom Serwis - Menu #PRZEGL Parametr Zakres regulacji Opis TYP WYŁ. Nastawa fabryczna Brak wyswietlania komunikatu o potrzebie konserwacji MANU AUTO Zalecana nastawa W wybranym dniu wyświetla się komunikat o potrzebie konserwacji. Nastawić datę przy pomocy dalej podanych parametrów. a Bez zastosowania. Nie wybierać tej nastawy. GODZ PRZEGL () 0 do 3 Godzina, o której pojawia się wyświetlenie PRZEGL ROK PRZ. () 008 do 099 Rok, w którym pojawia się wyświetlenie PRZEGL M-C PRZEGL () do Miesiąc, w którym pojawia się wyświetlenie PRZEGL DATA PRZEGL () do 3 Dzień, w którym pojawia się wyświetlenie PRZEGL () Parametr zostanie wyświetlony tylko wtedy, gdy nastawione jest MANU. Ponowna inicjacja komunikatu o konserwacji: Po wykonaniu prac konserwacyjnych zmienić datę w menu #PRZEGL, aby opuścić komunikat. W przypadku serwisu przed wyświetleniem komunikatu serwisu: Po przeprowadzeniu nieprzewidzianej konserwacji należy w menu #PRZEGL ustalić nową datę AC

121 MCA Kontrole i konserwacja Dane kontaktowe z pracownikiem serwisu bar AUTO TEMP.: STD 0" DIMANCHE :45 C007-C-0 Aby pomóc użytkownikowi w razie wyświetlenia komunikatu błędu lub serwisowego, można wprowadzić dane kontaktowe z właściwym pracownikiem serwisu. W celu wprowadzenia danych kontaktowych z pracownikiem serwisu postępować jak podano poniżej:. Wywołać menu Serwis: Przytrzymać przyciśnięty przycisk -, aż wyświetli się #PARAMETRY.. Wybrać menu #Serwis posprzedażny. 4 Obracać pokrętłem, aby przeglądać menu lub zmienić wartość. 4 Nacisnąć pokrętło, aby wywołać wybrane menu, lub zatwierdzić wybraną wartość. ¼ Szczegółowe objaśnienie nawigacji w menu znajduje się w rozdziale: "Nawigacja w menu", strona Nastawić następujące parametry: Poziom Serwis - Menu #Serwis posprzedażny Parametr NAZWISKO NR TEL Opis Wpisać nazwisko instalatora Wpisać numer telefonu instalatora bar TEMP. : 68 DEF. COM. PCU D7 AUTO STD NIEDZIELA :45 Jeżeli wyświetlany jest komunikat PRZEGL, nacisnąć?, aby wyświetlić nr telefonu do instalatora. C0030-A Standardowe prace kontrolne i konserwacyjne UWAGA Przy pracach kontrolnych i konserwacyjnych zawsze wymienić wszystkie uszczelki zdemontowanych części Kontrola ciśnienia wody Ciśnienie wody musi wynosić minimum 0,8 bar.. Jeżeli ciśnienie wody jest niższe niż 0.8 bar: 4 Konsola sterownicza DIEMATIC isystem: Na wyświetlaczu miga symbol bar AC 9

122 8. Kontrole i konserwacja MCA Konsola sterownicza IniControl: Wartość ciśnienia jest wyświetlana na wyświetlaczu. Ciśnienie wody musi wynosić minimum 0,8 bar. Jeżeli ciśnienie wody jest niższe od 0.8 bar, miga symbol bar. W razie potrzeby dopełnić wodę w instalacji grzewczej (zalecane ciśnienie wody od,5 do bar) Kontrola prądu jonizacji Sprawdzić prąd jonizacji przy obciążeniu maksymalnym i minimalnym. Po upływie minuty wartość jest stabilna. Jeżeli wartość jest niższa od 4 µa należy oczyścić elektrodę zapłonową lub ją wymienić. 4 Konsola sterownicza DIEMATIC isystem: Wartość prądu jonizacji wyświetlana jest w menu #POMIARY. ¼ Patrz rozdział: "Wyświetlenie mierzonych wartości", strona 74 4 Konsola sterownicza IniControl: ¼ Patrz rozdział: "Wyświetlenie mierzonych wartości", strona 05 Wartość prądu jonizacji wyświetlana jest w menu #POMIARY. ¼ Patrz rozdział: "Wyświetlenie mierzonych wartości", strona Kontrola szczelności przewodu spalinowego i przewodu doprowadzenia powietrza Sprawdzić szczelność podłączeń doprowadzenia powietrza i odprowadzenia spalin. T00580-A Sprawdzenie jakości spalania AC

123 MCA Kontrole i konserwacja Konsola sterownicza DIEMATIC isystem Kontrolę wykonuje się poprzez pomiar zawartości procentowej O / CO w przewodzie spalinowym. W tym celu postępować następująco:. Odkręcić zaślepkę pomiaru spalin.. Podłączyć analizator spalin. UWAGA T0058-A Dopilnować, aby otwór wokół sondy był w trakcie pomiaru dobrze uszczelniony. 3. Przełączyć kocioł do pracy na pełnej mocy. ¼ Patrz rozdział: "Regulacja składu mieszanki gazpowietrze (stopień górny)", strona 64 Kocioł pracuje teraz z pełną mocą. Zmierzyć zawartość procentową CO i porównać tę wartość z wartością zadaną. 4. Ustawić kocioł na pracę z mocą minimalną. ¼ Patrz rozdział: "Regulacja składu mieszanki gazpowietrze (stopień dolny)", strona 65. Teraz kocioł pracuje z ograniczoną mocą. Zmierzyć zawartość procentową CO i porównać tę wartość z wartością zadaną. Konsola sterownicza IniControl Kontrolę wykonuje się poprzez pomiar zawartości procentowej O / CO w przewodzie spalinowym. W tym celu postępować następująco:. Odkręcić zaślepkę pomiaru spalin.. Podłączyć analizator spalin. UWAGA T0058-A Dopilnować, aby otwór wokół sondy był w trakcie pomiaru dobrze uszczelniony. 3. Przełączyć kocioł do pracy na pełnej mocy. ¼ Patrz rozdział: "Regulacja składu mieszanki gazpowietrze (stopień górny)", strona 0 Kocioł pracuje teraz z pełną mocą. Zmierzyć zawartość procentową CO i porównać tę wartość z wartością zadaną. 4. Ustawić kocioł na pracę z mocą minimalną. ¼ Patrz rozdział: "Regulacja składu mieszanki gazpowietrze (stopień dolny)", strona 0. Teraz kocioł pracuje z ograniczoną mocą. Zmierzyć zawartość procentową CO i porównać tę wartość z wartością zadaną AC

124 8. Kontrole i konserwacja MCA Kontrola odpowietrznika automatycznego 4 3 Gas/Gaz. Odłączyć zasilanie elektryczne kotła.. Zamknąć zawór gazowy kotła. 3. Zamknąć główny zawór gazowy na przewodzie gazowym. 4. Odkręcić o /4 obrotu obydwie śruby pod przednią obudową i zdjąć obudowę. 5. Odchylić na bok zaczepy mocujące, następnie odchylić skrzynkę sterowniczą do przodu. 6. Sprawdzić, czy w małym wężu odpowietrznika automatycznego znajduje się woda. 7. W razie nieszczelności wymienić odpowietrznik. 90º R A Kontrola syfonu. Syfon zdjąć i oczyścić.. Napełnić syfon wodą. 3. Zamontować z powrotem syfon AC

125 MCA Kontrole i konserwacja Kontrola palnika i czyszczenie wymiennika 3 4 UWAGA Przy pracach kontrolnych i konserwacyjnych zawsze wymienić wszystkie uszczelki zdemontowanych części Zdemontować przewód doprowadzający powietrze do zwężki Venturiego.. Poluzować mufę zaciskową na armaturze gazowej. 3. Zdjąć wtyki wentylatora. 4. Zdjąć wtyki armatury gazowej. 5. Zdjąć wtyki elektrody zapłonowej z transformatora zapłonowego. 6. Zdemontować przednią płytę wymiennika 7. Ostrożnie podnieść z wymiennika płytę przednią wraz z palnikiem i wentylatorem. 8. Górną część wymiennika (komora spalania)oczyścić odkurzaczem wyposażonym w specjalną dyszę zasysania (wyposażenie dodatkowe). 9. Jeszcze raz odkurzyć bez górnej szczotki nasadki. 0.Sprawdzić (na przykład lusterkiem), czy pozostały jeszcze widoczne zanieczyszczenia. Jeżeli tak, usunąć odkurzaczem..oczyścić dolną część wymiennika specjalnym nożem (wyposażenie dodatkowe)..palnik nie wymaga żadnej konserwacji, jest on samoczyszczący. Przy zanieczyszczeniu wyczyścić palnik cylindryczny sprężonym powietrzem. Zapewnić, żeby na powierzchni zdemontowanego palnika nie była widoczna żadna rysa i/lub inne pęknięcia. W przeciwnym razie wymienić palnik. 3.Sprawdzić elektrodę jonizacyjno-zapłonową. 4.Podczas montażu postępować w kolejności odwrotnej. 7 0 UWAGA 4 Nie zapomnieć, aby ponownie wetknąć wtyk wentylatora. 4 Sprawdzić, czy uszczelka pomiędzy kolanem mieszającym i wymiennikiem jest prawidłowo umieszczona. (całkiem płaska w odpowiednim rowku oznacza szczelność. 5.Otworzyć zawory zasilania gazem i ponownie wykonać podłączenie elektryczne kotła. 6 3 T0087-B AC 3

126 8. Kontrole i konserwacja MCA Specjalne prace konserwacyjne Jeśli standardowe kontrolne i konserwacyjne czynności wykazały, że konieczne są dodatkowe prace konserwacyjne, w zależności od rodzaju prac postępować następujaco: Konserwacja elektrody zapłonowej. Zdjąć wtyki elektrody zapłonowej z transformatora zapłonowego. 3 4 Sprawdzić czy kabel zapłonowy jest dobrze połączony z elektrodą zapłonowo-jonizacyjną.. Odkręcić śruby. Wyjąć zespół:. 3. Usunąć osady na wszystkich powierzchniach. 4. Sprawdzić zużycie elektrody zapłonowej. ewentualnie wymienić. 5. Sprawdzić uszczelki. 6. Zamontować z powrotem elementy, uszkodzone wymienić. T0087-A AC

127 MCA Kontrole i konserwacja Wymiana zaworu zwrotnego klapowego 3 4 Wymienić zawór zwrotny klapowy, gdy jest uszkodzony, lub gdy zestaw konserwacyjny zawiera taki zawór. W tym celu postępować następująco:. Zdemontować przewód doprowadzający powietrze do zwężki Venturiego.. Poluzować mufę zaciskową na armaturze gazowej. 3. Zdjąć wtyki wentylatora. 4. Zdjąć wtyki armatury gazowej. 5. Zdemontować wentylator. 6. Całkowicie zdjąć zespół wentylatora/kolana mieszającego. 7. Wymienić zawór zwrotny klapowy, znajdujący się między kolanem mieszania i wentylatorem. 8. Podczas montażu postępować w kolejności odwrotnej. 7 5 x 6 8 T00873-C AC 5

128 8. Kontrole i konserwacja MCA Montaż kotła. Przy montażu kotła wszystkie elementy zamontować z powrotem w odwrotnej kolejności. UWAGA T00874-C Przy pracach kontrolnych i konserwacyjnych zawsze wymienić wszystkie uszczelki zdemontowanych części.. Napełnić syfon wodą. 3. Zamontować z powrotem syfon. 4. Ostrożnie otworzyć z powrotem główny zawór wody, instalację napełnić, odpowietrzyć i ewentualnie dopełnić wodą. 5. Sprawdzić szczelność podłączeń gazowych i wodnych. 6. Uruchomić kocioł AC

129 MCA Historia usterek 9 Historia usterek 9. Cykl antytaktu Do wskazanie dotyczy tylko kotła z konsolą sterowniczą DIEMATIC isystem. Jeżeli kocioł pracuje w trybie antytaktu, miga symbol?.. Nacisnąć przycisk "?". Wyświetlony zostanie komunikat Praca zapewniona po osiągnięciu temperatury startowej. Po osiągnięciu temperatury ponownego załączenia, praca będzie zapewniona. Komunikat ten nie jest komunikatem błędu, lecz tylko informacją. 9. Komunikaty (kod typu Bxx lub Mxx) W przypadku usterki konsola sterownicza wyświetla komunikat i przyporządkowany kod.. Zanotować wyświetlany kod. Kod odgrywa znaczną rolę przy korekcie i szybkiej diagnozie rodzaju usterki oraz dla ewentualnej pomocy technicznej.. Kocioł wyłączyć i ponownie włączyć. Kocioł automatycznie zaczyna pracować po ustąpieniu przyczyny blokady. 3. Jeżeli kod ponownie się wyświetli, postępować według wskazówek zawartych w poniższej tabeli: Zależnie od konsoli sterowniczej, wyświetlenie komunikatów jest różne: 4 Konsola sterownicza DIEMATIC isystem: Wyświetlany jest kod i komunikat. 4 Konsola sterownicza IniControl: Wyświetlany jest tylko kod AC 7

130 9. Historia usterek MCA Kod Komunikaty Opis Sprawdzenie/usuwanie B00 BL.USZK.PSU Płyta PSU jest źle skonfigurowana B0 BL.MAX KOTLA Przekroczona maksymalna temperatura zasilania B0 BL.OGRZ.PREDK. Szybkość wzrostu temperatury zasilania przekroczyło wartość maksymalną B07 BL.DT.ZASIL-POWR Przekroczona maksymalna różnica temperatur między zasilaniem i powrotem B08 BL.RL.OTWARTA Rozwarte wejście RL na listwie zacisków płyty PCU Błąd parametru na płycie PSU 4 DIEMATIC isystem: Nastawić na nowo typ generatora w menu #KONFIGURACJA (patrz oryginalna tabliczka znamionowa) 4 IniControl: Przywrócić nastawy fabryczne: ¼ Patrz rozdział "Powrót do ustawień fabrycznych RESET PARAM", strona 3 Niedostateczne natężenie przepływu wody w instalacji 4 Sprawdzić cyrkulację (kierunek, pompa, zawory) Niedostateczne natężenie przepływu wody w instalacji 4 Sprawdzić cyrkulację (kierunek, pompa, zawory) 4 Sprawdzić ciśnienie wody 4 Sprawdzić stan czystości korpusu kotła Usterka czujnika 4 Sprawdzić prawidłowe działanie czujników 4 Sprawdzić, czy czujnik kotła jest prawidłowo zamontowany Niedostateczne natężenie przepływu wody w instalacji 4 Sprawdzić cyrkulację (kierunek, pompa, zawory) 4 Sprawdzić ciśnienie wody 4 Sprawdzić stan czystości korpusu kotła Usterka czujnika 4 Sprawdzić prawidłowe działanie czujników 4 Sprawdzić, czy czujnik kotła jest prawidłowo zamontowany Błąd parametru 4 DIEMATIC isystem: Nastawić na nowo typ generatora w menu #KONFIGURACJA (patrz oryginalna tabliczka znamionowa) 4 IniControl: Przywrócić nastawy fabryczne: ¼ Patrz rozdział "Powrót do ustawień fabrycznych RESET PARAM", strona 3 Złe podłączenie 4 Sprawdzić okablowanie B09 BL.ZAMIANA L/N 4 DIEMATIC isystem: Nastawić na nowo typ generatora w menu #KONFIGURACJA (patrz oryginalna tabliczka znamionowa) B0 B BL.OTW.USZ 4 IniControl: Przywrócić nastawy fabryczne: ¼ Patrz rozdział "Powrót do ustawień fabrycznych RESET PARAM", strona 3 Rozwarte wejście BL na Rozwarty zestyk podłączony na wejściu BL listwie zacisków płyty PCU 4 Sprawdzić zestyk na wejściu BL Błąd parametru B3 BL.KOM PCU Błąd transmisji danych z płytą SCU B4 BL.BRAK WODY Ciśnienie wody jest niższe od 0,8 bar 4 Sprawdzić parametr BL.OTW. Złe podłączenie 4 Sprawdzić okablowanie Niewłaściwe podłączenie 4 Sprawdzić okablowanie W kotle nie zainstalowano płyty SCU 4 Podłączyć płytę SCU Brak wody w obiegu 4 Uzupełnienie wody w instalacji AC

131 MCA Historia usterek Kod Komunikaty Opis Sprawdzenie/usuwanie B5 BL.BRAK GAZ Zbyt niskie ciśnienie gazu Zła nastawa czujnika ciśnienia gazu na płycie SCU 4 Sprawdzić, czy zawór gazowy jest prawidłowo otwarty 4 Sprawdzenie ciśnienia zasilania gazem 4 Sprawdzić, czy układ czujnika ciśnienia gazu jest prawidłowo zamontowany 4 Ewentualnie wymienić układ czujnika ciśnienia gazu B6 BL.KIEPSKI SU Nie wykryto płyty SU Niewłaściwa płyta SU dla tego kotła B7 BL.PCU USZK Parametry zapamiętane na płycie PCU zostały zmienione 4 Wymienić płytę SU Błąd parametru na płycie PCU 4 Wymienić płytę PCU B8 BL.KIEPSKI PSU Nie wykryto płyty PSU Niewłaściwa płyta PSU dla tego kotła B9 BL.BEZ KONFIG. Kocioł nie jest skonfigurowany B BL.KOM SU Błąd transmisji danych między płytami PCU i SU B BL.ZANIK PLOMIEN Zanik płomienia podczas pracy 4 Wymienić płytę PSU Karta PSU została zmieniona 4 DIEMATIC isystem: Nastawić na nowo typ generatora w menu #KONFIGURACJA (patrz oryginalna tabliczka znamionowa) 4 IniControl: Przywrócić nastawy fabryczne: ¼ Patrz rozdział "Powrót do ustawień fabrycznych RESET PARAM", strona 3 Złe podłączenie 4 Sprawdzić, czy płyta SU jest prawidłowo zainstalowana na płycie PCU 4 Wymienić płytę SU Brak prądu jonizacji 4 Odpowietrzyć przewód gazowy 4 Sprawdzić, czy zawór gazowy jest prawidłowo otwarty 4 Sprawdzić ciśnienie zasilania 4 Sprawdzić działanie i nastawę armatury gazowej 4 Zapewnić, żeby ani przewód doprowadzający powietrze, ani przewód spalinowy nie był zablokowany 4 Zapewnić, żeby spaliny nie były ponownie zasysane B5 BL.SU USZK Usterka wewnętrzna płyty SU 4 Wymienić płytę SU M04 PRZEGL Żądanie konserwacji Nastąpiła zaprogramowana data konserwacji 4 Przeprowadzić konserwację kotła 4 Dla potwierdzenia konserwacji, w menu #PRZEGL zaprogramować inną datę lub parametr TYP PRZEGLAD ustawić na NIE M05 PRZEGLAD A Wymagana konserwacja A, B, Nastąpiła zaprogramowana data konserwacji M06 PRZEGLAD B lub C 4 Przeprowadzić konserwację kotła M07 PRZEGLAD C 4 Dla potwierdzenia konserwacji nacisnąć przycisk t M0 ODPOWIETRZ Przebiega cykl Podłączenie kotła do instalacji elektrycznej odpowietrzenia kotła 4 Odczekać 3 min AC 9

132 9. Historia usterek MCA Kod Komunikaty Opis Sprawdzenie/usuwanie OSUSZ. B XX DZIE OSUSZ. C XX DZIE OSUSZ. B+C XX DZIE Suszenie posadzki jest aktywne XX DZIEŃ = pozostająca ilość dni dla suszenia posadzki. M3 WYMIANA CZ.ZEWN. Uszkodzony czujnik zewnętrzny. STOP N XX Wyłączenie jest aktywne XX = numer aktywnego wyłączenia Odbywa się suszenie posadzki. Zostało przerwane ogrzewanie obiegu, którego to nie dotyczy. 4 Poczekać, aż wyświetlona ilość dni spadnie do zera 4 Parametr SUSZ.POSADZKI ustawić na NIE Wymienić bezprzewodowy czujnik zewnętrzny. Wyłączenie jest skuteczne. Wybrane obiegi w trakcie wybranego okresu wyłączenia przełącza się w tryb ochrony przed zamarznięciem. 4 Poczekać, aż minie dada końcowa 4 Parametr STOP N XX ustawić na NIE 9.3 Historia usterek Konsola sterownicza DIEMATIC isystem bar AUTO TEMP.: STD 0" DIMANCHE :45 C007-C-0 W menu #INFO HISTORIA można odczytać ostatnich 0 komunikatów, wyświetlonych na konsoli.. Wywołać menu Serwis: Przytrzymać przyciśnięty przycisk -, aż wyświetli się #PARAMETRY.. Wybrać menu #INFO HISTORIA. 4 Obracać pokrętłem, aby przeglądać menu lub zmienić wartość. 4 Nacisnąć pokrętło, aby wywołać wybrane menu, lub zatwierdzić wybraną wartość. ¼ Szczegółowe objaśnienie nawigacji w menu znajduje się w rozdziale: "Nawigacja w menu", strona Zostanie wyswietlona lista ostatnich 0 komunikatów. bar BL.OGRZ.PREDK. BL.BRAK WODY BL.RL.OTWARTA BL.ZANIK PLOMIEN AUTO STD /0 0/09 6/08 6/08 bar KOD BL.CS.OTW.M 8/08/008-3h3 ILOSC PRZYPA. 8 TEMP ZEWNET.0 C TEMP OB.B.0 C AUTO STD C0038-A Wybrać komunikat, aby odczytać odpowiednie dane. C0038-A AC

133 MCA Historia usterek Konsola sterownicza IniControl Regulacja kotła posiada pamięć usterek. W pamięci tej przechowuje się 6 ostatnio stwierdzonych usterek. Poza kodami błędów zapamiętane będą następujące parametry: 4 Częstość występowania zakłócenia: (MK[xx). 4 Temperatura zasilania (t[xx) i temperatura powrotu (t[xx) w momencie wystąpienia błędu. Aby uzyskać dostęp do pamięci usterek musi zostać wprowadzony kod 00. Odczyt komunikatów zapisanych w pamięci x C A. Naciskać równocześnie obydwa przyciski f, a następnie przyciski [+] do momentu gdy na pasku menu zamiga symbol c.. Wybrać menu instalatora przyciskiem S. Na wyświetlaczu wyświetlone zostanie c0de. 3. Przy pomocy przycisków [-] lub [+] wprowadzić kod instalatora Nacisnąć przycisk S. Na wyświetlaczu wyświetlone zostanie er[xx. 5. Potwierdzić przyciskiem S. Wyświetlane jest Bl[xx migającym xx = Ostatni błąd, który wystąpił, na przykład K. 6. Usterki lub blokady można przejrzeć przy pomocy przycisków [-] lub [+]. 7. Nacisnąć przycisk S, aby wyświetlić poszczególne usterki lub blokady. 8. Nacisnąć przycisk [-] lub [+], aby wywołać następujące dane: M[ = Częstość występowania zakłócenia. hr = Ilość godzin pracy palnika. t = Temperatura zasilania ( C). t" = Temperatura powrotu ( C). t3 = Temperatura podgrzewacza ( C). t4 = Temperatura zewnętrzna ( C) (tylko z czujnikiem zewnętrznym). fl = Prąd jonizacji (µa). Mf = Prędkość wentylatora (obr./min.). pr = Ciśnienie wody (bar). 9. Nacisnąć przycisk j aby zatrzymać "pętlę" wyświetleń. Wyświetlane jest Bl[xx migającym xx = Ostatni błąd, który wystąpił. 0.Nacisnąć raz przycisk j, aby zamknąć pamięć błędów AC 3

134 9. Historia usterek MCA Usterki (kod typu Lxx lub Dxx) Przy wystąpieniu usterki miga wyświetlacz i wyświetlany jest komunikat błędu wraz z przyporządkowanym kodem. Zależnie od konsoli sterowniczej, wyświetlenie komunikatów jest różne: 4 Konsola sterownicza DIEMATIC isystem: Wyświetlany jest kod i komunikat. 4 Konsola sterownicza IniControl: Wyświetlany jest tylko kod Konsola sterownicza DIEMATIC isystem bar DEF. COM. PCU D7 AUTO TEMP. : 68 STD NIEDZIELA :45. Zanotować wyświetlany kod. Kod odgrywa znaczną rolę przy korekcie i szybkiej diagnozie rodzaju usterki oraz dla ewentualnej pomocy technicznej.. Nacisnąć przycisk t. Jeżeli kod wyświetlił się ponownie, wyłączyć i włączyć kocioł. bar TEMP. : 68 DEF. COM. PCU D7 AUTO STD NIEDZIELA :45 C00604-A Nacisnąć przycisk?. W celu rozwiązania problemu postępować według wyświetlonych wskazówek. 4. Poszukać objaśnienia kodów w poniższej tabeli: C0030-A Konsola sterownicza IniControl. Zanotować wyświetlany kod. Kod odgrywa znaczną rolę przy korekcie i szybkiej diagnozie rodzaju usterki oraz dla ewentualnej pomocy technicznej.. Nacisnąć przycisk t. Jeżeli kod wyświetlił się ponownie, wyłączyć i włączyć kocioł Lista usterek AC

135 MCA Historia usterek Kod Usterki Miejsce usterki Opis Sprawdzenie/usuwanie L00 PSU USZK PCU Płyta PSU nie jest podłączona L0 PSU PARAM USZK PCU Złe parametry bezpieczeństwa L0 DEF CZU.ZASIL. PCU Zwarcie w czujniku zasilania kotła Złe podłączenie 4 Sprawdzić oprzewodowanie między płytami PCU i PSU Uszkodzona płyta PSU 4 Wymienić płytę PSU Złe podłączenie 4 Sprawdzić oprzewodowanie między płytami PCU i PSU Uszkodzona płyta PSU 4 Wymienić płytę PSU Złe podłączenie 4 Sprawdzić oprzewodowanie między płytą PCU i czujnikiem 4 Zapewnić prawidłowe zainstalowanie płyty SU 4 Sprawdzić, czy czujnik jest poprawnie zamontowany Uszkodzenie czujnika 4 Sprawdzić wartość oporności (w omach) czujnika L03 DEF CZU.ZASIL. PCU Przerwany obwód prądowy czujnika zasilania kotła 4 Wymienić ewentualnie czujnik Złe podłączenie 4 Sprawdzić oprzewodowanie między płytą PCU i czujnikiem 4 Zapewnić prawidłowe zainstalowanie płyty SU 4 Sprawdzić, czy czujnik jest poprawnie zamontowany Uszkodzenie czujnika 4 Sprawdzić wartość oporności (w omach) czujnika 4 Wymienić ewentualnie czujnik L04 DEF CZU.ZASIL. PCU Za niska temperatura kotła Złe podłączenie 4 Sprawdzić oprzewodowanie między płytą PCU i czujnikiem 4 Zapewnić prawidłowe zainstalowanie płyty SU 4 Sprawdzić, czy czujnik jest poprawnie zamontowany Uszkodzenie czujnika 4 Sprawdzić wartość oporności (w omach) czujnika 4 Wymienić ewentualnie czujnik Brak cyrkulacji wody 4 Odpowietrzyć instalację c.o. 4 Sprawdzić cyrkulację (kierunek, pompa, zawory) 4 Sprawdzić ciśnienie wody 4 Sprawdzić stan czystości korpusu kotła AC 33

136 9. Historia usterek MCA Kod Usterki Miejsce usterki Opis Sprawdzenie/usuwanie L05 STB ZASILANIA PCU Temperatura kotła za wysoka Złe podłączenie 4 Sprawdzić oprzewodowanie między płytą PCU i czujnikiem 4 Zapewnić prawidłowe zainstalowanie płyty SU 4 Sprawdzić, czy czujnik jest poprawnie zamontowany Uszkodzenie czujnika 4 Sprawdzić wartość oporności (w omach) czujnika 4 Wymienić ewentualnie czujnik Brak cyrkulacji wody 4 Odpowietrzyć instalację c.o. 4 Sprawdzić cyrkulację (kierunek, pompa, zawory) 4 Sprawdzić ciśnienie wody L06 USZK CZUJ POWR PCU Zwarcie w czujniku temperatury powrotu 4 Sprawdzić stan czystości korpusu kotła Złe podłączenie 4 Sprawdzić oprzewodowanie między płytą PCU i czujnikiem 4 Zapewnić prawidłowe zainstalowanie płyty SU 4 Sprawdzić, czy czujnik jest poprawnie zamontowany Uszkodzenie czujnika 4 Sprawdzić wartość oporności (w omach) czujnika L07 USZK CZUJ POWR PCU Otwarty obwód czujnika temperatury powrotu 4 Wymienić ewentualnie czujnik Złe podłączenie 4 Sprawdzić oprzewodowanie między płytą PCU i czujnikiem 4 Zapewnić prawidłowe zainstalowanie płyty SU 4 Sprawdzić, czy czujnik jest poprawnie zamontowany Uszkodzenie czujnika 4 Sprawdzić wartość oporności (w omach) czujnika L08 USZK CZUJ POWR PCU Za niska temperatura powrotu 4 Wymienić ewentualnie czujnik Złe podłączenie 4 Sprawdzić oprzewodowanie między płytą PCU i czujnikiem 4 Zapewnić prawidłowe zainstalowanie płyty SU 4 Sprawdzić, czy czujnik jest poprawnie zamontowany Uszkodzenie czujnika 4 Sprawdzić wartość oporności (w omach) czujnika 4 Wymienić ewentualnie czujnik Brak cyrkulacji wody 4 Odpowietrzyć instalację c.o. 4 Sprawdzić cyrkulację (kierunek, pompa, zawory) 4 Sprawdzić ciśnienie wody 4 Sprawdzić stan czystości korpusu kotła AC

137 MCA Historia usterek Kod Usterki Miejsce usterki Opis L09 STB POWR PCU Za wysoka temperatura powrotu L0 DT ZASIL-PO MIN PCU Niedostateczna różnica między temperaturą zasilania i powrotu L DT ZASIL-PO MAX PCU Za duża różnica między temperaturą zasilania i powrotu Sprawdzenie/usuwanie Złe podłączenie 4 Sprawdzić oprzewodowanie między płytą PCU i czujnikiem 4 Zapewnić prawidłowe zainstalowanie płyty SU 4 Sprawdzić, czy czujnik jest poprawnie zamontowany Uszkodzenie czujnika 4 Sprawdzić wartość oporności (w omach) czujnika 4 Wymienić ewentualnie czujnik Brak cyrkulacji wody 4 Odpowietrzyć instalację c.o. 4 Sprawdzić cyrkulację (kierunek, pompa, zawory) 4 Sprawdzić ciśnienie wody 4 Sprawdzić stan czystości korpusu kotła Uszkodzenie czujnika 4 Sprawdzić wartość oporności (w omach) czujnika 4 Wymienić ewentualnie czujnik Złe podłączenie 4 Sprawdzić, czy czujnik jest poprawnie zamontowany Brak cyrkulacji wody 4 Odpowietrzyć instalację c.o. 4 Sprawdzić cyrkulację (kierunek, pompa, zawory) 4 Sprawdzić ciśnienie wody 4 Sprawdzić stan czystości korpusu kotła 4 Sprawdzić poprawność funkcjonowania pompy grzewczej Uszkodzenie czujnika 4 Sprawdzić wartość oporności (w omach) czujnika 4 Wymienić ewentualnie czujnik Złe podłączenie 4 Sprawdzić, czy czujnik jest poprawnie zamontowany Brak cyrkulacji wody 4 Odpowietrzyć instalację c.o. 4 Sprawdzić cyrkulację (kierunek, pompa, zawory) 4 Sprawdzić ciśnienie wody 4 Sprawdzić stan czystości korpusu kotła 4 Sprawdzić poprawność funkcjonowania pompy grzewczej AC 35

138 9. Historia usterek MCA Kod Usterki Miejsce usterki Opis L STB OTW PCU Przekroczona maksymalna temperatura kotła (termostat maksimum STB) L4 USTERKA ZAPLON PCU 5 nieudanych prób zapalenia palnika L6 ZAKŁÓCENIE PŁOMIEN PCU Wykrycie zakłócenia płomienia Sprawdzenie/usuwanie Złe podłączenie 4 Sprawdzić oprzewodowanie między płytą PCU i STB 4 Zapewnić prawidłowe zainstalowanie płyty SU 4 Sprawdzić ciągłość elektryczną STB 4 Sprawdzić, czy STB jest prawidłowo zamontowany Uszkodzenie czujnika 4 Ewentualnie wymienić STB Brak cyrkulacji wody 4 Odpowietrzyć instalację c.o. 4 Sprawdzić cyrkulację (kierunek, pompa, zawory) 4 Sprawdzić ciśnienie wody 4 Sprawdzić stan czystości korpusu kotła Brak łuku zapłonowego 4 Sprawdzić oprzewodowanie między płytą PCU i transformatorem zapłonowym 4 Zapewnić prawidłowe zainstalowanie płyty SU 4 Sprawdzić elektrodę zapłonową/jonizacyjną 4 Sprawdzić uziemienie 4 Uszkodzona płyta SU: Wymienić płytę Jest łuk zapłonowy, lecz płomień nie tworzy się 4 Odpowietrzyć przewody gazowe 4 Sprawdzić, czy zawór gazowy jest prawidłowo otwarty 4 Sprawdzenie ciśnienia zasilania gazem 4 Sprawdzić działanie i nastawę armatury gazowej 4 Zapewnić, żeby ani przewód doprowadzający powietrze, ani przewód spalinowy nie był zablokowany 4 Sprawdzić oprzewodowanie armatury gazowej 4 Uszkodzona płyta SU: Wymienić płytę Jest płomień, lecz jonizacja jest niedostateczna (< 3 µa) 4 Sprawdzić, czy zawór gazowy jest prawidłowo otwarty 4 Sprawdzenie ciśnienia zasilania gazem 4 Sprawdzić elektrodę zapłonową/jonizacyjną 4 Sprawdzić uziemienie 4 Sprawdzić oprzewodowanie elektrody zapłonowej/ jonizacyjnej Jest obecny prąd jonizacji, pomimo że nie ma płomienia Uszkodzony transformator zapłonowy 4 Sprawdzić elektrodę zapłonową/jonizacyjną Uszkodzona armatura gazowa 4 Sprawdzić armaturę gazową i ewentualnie wymienić Palnik jeszcze się żarzy: za wysokie stężenie CO 4 Nastawić CO AC

139 MCA Historia usterek Kod Usterki Miejsce usterki Opis L7 ZAWOR G USZK. PCU Problem z zaworem gazowym L34 DMUCHAWA USZK PCU Wentylator pracuje na niewłaściwych obrotach L35 POWR>KOT USZ PCU Zamienione zasilanie z powrotem L36 BRAK JON.W PR PCU Podczas pracy palnika w ciągu 4 godzin nastąpiło 5 zaników płomienia L37 USZ.KOM SU PCU Przerwanie transmisji danych z kartą SU L38 USZ.KOM PCU-D4 PCU Przerwanie transmisji danych między płytami PCU i SCU Sprawdzenie/usuwanie Złe podłączenie 4 Sprawdzić oprzewodowanie między płytą PCU i zaworem gazowym 4 Zapewnić prawidłowe zainstalowanie płyty SU Uszkodzona płyta SU 4 Sprawdzić płytę SU i ewentualnie wymienić Złe podłączenie 4 Sprawdzić oprzewodowanie między płytą PCU i wentylatorem Uszkodzony wentylator 4 Sprawdzić ciąg kominowy na poziomie podłączenia do komina 4 Wymienić ewentualnie wentylator Złe podłączenie 4 Sprawdzić, czy czujnik jest poprawnie zamontowany Uszkodzenie czujnika 4 Sprawdzić wartość oporność (w omach) czujnika 4 Wymienić ewentualnie czujnik Odwrotny kierunek cyrkulacji wody 4 Sprawdzić cyrkulację (kierunek, pompa, zawory) Brak prądu jonizacji 4 Odpowietrzyć przewód gazowy 4 Sprawdzić, czy zawór gazowy jest prawidłowo otwarty 4 Sprawdzenie ciśnienia zasilania gazem 4 Sprawdzić działanie i nastawę armatury gazowej 4 Zapewnić, żeby ani przewód doprowadzający powietrze, ani przewód spalinowy nie był zablokowany 4 Zapewnić, żeby spaliny nie były ponownie zasysane Złe podłączenie 4 Sprawdzić, czy płyta SU jest prawidłowo umieszczona we wtyku płyty PCU 4 Wymienić płytę SU Złe podłączenie 4 Sprawdzić oprzewodowanie między płytami PCU i SCU 4 DIEMATIC isystem: Wybrać AUTODETEKCJA w menu #KONFIGURACJA IniControl: Wykonanie automatycznej funkcji rozpoznania ¼ patrz rozdział "Realizacja automatycznej funkcji rozpoznania", strona 4 Płyta SCU uszkodzona lub nie podłączona 4 Wymienić płytę SCU AC 37

140 9. Historia usterek MCA Kod Usterki Miejsce usterki Opis Sprawdzenie/usuwanie L39 BL OTW.USZ PCU Wejście BL było przez chwilę otwarte Złe podłączenie 4 Sprawdzić okablowanie Przyczyna zewnętrzna 4 Sprawdzić urządzenie podłączone do zestyku BL Źle nastawiony parametr L40 USZ.TEST.HRU PCU Usterka jednostki testującej HRU/URC 4 Sprawdzić parametr BL.OTW. Złe podłączenie 4 Sprawdzić okablowanie Przyczyna zewnętrzna 4 Usunąć przyczynę zewnętrzną Źle nastawiony parametr L50 DEF BRAK WODY PCU Ciśnienie wody jest zbyt niskie 4 Sprawdzić parametry Źle odpowietrzony obieg hydrauliczny Wyciek wody Błędny pomiar 4 Jeśli to konieczne, dopełnić wodą 4 Odblokować automat palnikowy L5 USZK MANOMETR PCU Usterka manometru Problem oprzewodowania Uszkodzony manometr Uszkodzone karty czujników D03 D04 USZK.CZ.OB B USZK.CZ.OB C SCU Uszkodzony czujnik zasilania obiegu B Uszkodzony czujnik zasilania obiegu C Uwagi: Pompa obiegu pracuje. Silnik 3-drogowego zaworu mieszającego obiegu nie jest zasilany i może być przestawiony ręcznie. D05 USZK.CZ.ZEW. SCU Usterka w czujniku zewnętrznym Uwagi: Kocioł jest nastawiony na temperaturę T. MAX KOTLA. Sterowanie zaworów nie jest zapewnione, lecz pozostaje zapewniona kontrola maksymalnej temperatury za zaworem. Zawory mogą być nastawiane ręcznie. Podgrzewanie c.w.u. pozostaje zapewnione. 4 Sprawdzić przewody między płytką drukowaną PCU i manometrem 4 Sprawdzić, czy manometr jest prawidłowo zamontowany 4 Wymienić ewentualnie manometr Złe podłączenie 4 Sprawdzić, czy czujnik jest prawidłowo podłączony: ¼ Patrz rozdział: "Usunięcie czujnika z pamięci płyty ", strona 4 4 Sprawdzić przewody połączeniowe i wtyki 4 Sprawdzić, czy czujnik jest poprawnie zamontowany Uszkodzenie czujnika 4 Sprawdzić wartość oporności (w omach) czujnika 4 Wymienić ewentualnie czujnik Złe podłączenie 4 Sprawdzić, czy czujnik jest prawidłowo podłączony: ¼ Patrz rozdział: "Usunięcie czujnika z pamięci płyty ", strona 4 4 Sprawdzić przewody połączeniowe i wtyki 4 Sprawdzić, czy czujnik jest poprawnie zamontowany Uszkodzenie czujnika 4 Sprawdzić wartość oporności (w omach) czujnika 4 Wymienić ewentualnie czujnik AC

141 MCA Historia usterek Kod Usterki Miejsce usterki Opis Sprawdzenie/usuwanie D07 USZK. CZ. DODAT SCU Usterka czujnika dodatkowego Złe podłączenie 4 Sprawdzić, czy czujnik jest prawidłowo podłączony: ¼ Patrz rozdział: "Usunięcie czujnika z pamięci płyty ", strona 4 4 Sprawdzić przewody połączeniowe i wtyki 4 Sprawdzić, czy czujnik jest poprawnie zamontowany Uszkodzenie czujnika D09 USZK.CZ.CWU SCU Usterka czujnika podgrzewacza Uwagi: Podgrzewanie c.w.u. nie jest wykonywane automatycznie. Pompa ładująca pracuje. Temperatura ładowania zasobnika jest równa temperaturze kotła. 4 Sprawdzić wartość oporności (w omach) czujnika 4 Wymienić ewentualnie czujnik Złe podłączenie 4 Sprawdzić, czy czujnik jest prawidłowo podłączony: ¼ Patrz rozdział: "Usunięcie czujnika z pamięci płyty ", strona 4 4 Sprawdzić przewody połączeniowe i wtyki 4 Sprawdzić, czy czujnik jest poprawnie zamontowany Uszkodzenie czujnika 4 Sprawdzić wartość oporności (w omach) czujnika D D D3 USZK.CZ.PO A USZK.CZ.POK.B USZK.CZ.POK.C SCU Uszkodzony czujnik pokojowy A Uszkodzony czujnik pokojowy B Uszkodzony czujnik pokojowy C Uwaga: Odnośny obieg pracuje bez wpływu czujnika pokojowego. D4 USZ KOM Z MC SCU Przerwanie transmisji danych między płytą SCU i modułem radiowym kotła D5 AW.CZ.POD SCU Usterka czujnika podgrzewacza buforowego Uwaga: Podgrzewanie podgrzewacza buforowego nie jest zapewnione. 4 Wymienić ewentualnie czujnik Złe podłączenie 4 Sprawdzić, czy czujnik jest prawidłowo podłączony: ¼ Patrz rozdział: "Usunięcie czujnika z pamięci płyty ", strona 4 4 Sprawdzić przewody połączeniowe i wtyki 4 Sprawdzić, czy czujnik jest poprawnie zamontowany Uszkodzenie czujnika 4 Sprawdzić wartość oporności (w omach) czujnika 4 Wymienić ewentualnie czujnik Złe podłączenie 4 Sprawdzić przewody połączeniowe i wtyki Usterka modułu kotła 4 Wymienić moduł kotła Złe podłączenie 4 Sprawdzić, czy czujnik jest prawidłowo podłączony: ¼ Patrz rozdział: "Usunięcie czujnika z pamięci płyty ", strona 4 4 Sprawdzić przewody połączeniowe i wtyki 4 Sprawdzić, czy czujnik jest poprawnie zamontowany Uszkodzenie czujnika 4 Sprawdzić wartość oporności (w omach) czujnika 4 Wymienić ewentualnie czujnik AC 39

142 9. Historia usterek MCA Kod Usterki Miejsce usterki Opis Sprawdzenie/usuwanie D6 D6 USZK.CZ.BAS. B USZK.CZ.BAS. C SCU Usterka czujnika basenu w obiegu B Usterka czujnika basenu w obiegu C Uwaga: Podgrzewanie basenu jest niemożliwe. Złe podłączenie 4 Sprawdzić, czy czujnik jest prawidłowo podłączony: ¼ Patrz rozdział: "Usunięcie czujnika z pamięci płyty ", strona 4 4 Sprawdzić przewody połączeniowe i wtyki 4 Sprawdzić, czy czujnik jest poprawnie zamontowany Uszkodzenie czujnika 4 Sprawdzić wartość oporności (w omach) czujnika D7 USZK.CZ.CWU SCU Usterka czujnika podgrzewacza 4 Wymienić ewentualnie czujnik Złe podłączenie 4 Sprawdzić, czy czujnik jest prawidłowo podłączony: ¼ Patrz rozdział: "Usunięcie czujnika z pamięci płyty ", strona 4 4 Sprawdzić przewody połączeniowe i wtyki 4 Sprawdzić, czy czujnik jest poprawnie zamontowany Uszkodzenie czujnika 4 Sprawdzić wartość oporności (w omach) czujnika 4 Wymienić ewentualnie czujnik D7 USZ KOM Z PCU SCU Przerwanie transmisji danych między płytami SCU i PCU 4 Wymienić płytę PCU D9 IOBL.USZ.V3V B SCU Przerwanie transmisji danych między płytą SCU i modułem Z3DR 4 Sprawdzić oprzewodowanie między płytami SCU i PCU 4 Zapewnić zasilanie płyty PCU prądem (zielona lampka kontrolna świeci się lub miga) Brak zasilania elektrycznego modułu 3-drogowego zaworu mieszającego 4 Sprawdzić, czy moduł Z3DR jest zasilany prądem (Lampka świeci się na zielono) Moduł Z3DR i płyta SCU nie są podłączone do tej samej fazy 4 Zapewnić podłączenie w tej samej fazie modułu Z3DR i płyty SCU lub zainstalowanie łącznika fazowego Moduł Z3DR został usunięty D30 IOBL.USZ.V3V C SCU Przerwanie transmisji danych między płytą SCU i modułem Z3DR Brak zasilania elektrycznego modułu 3-drogowego zaworu mieszającego 4 Sprawdzić, czy moduł Z3DR jest zasilany prądem (Lampka świeci się na zielono) Moduł Z3DR i płyta SCU nie są podłączone do tej samej fazy 4 Zapewnić podłączenie w tej samej fazie modułu Z3DR i płyty SCU lub zainstalowanie łącznika fazowego Moduł Z3DR został usunięty AC

143 MCA Historia usterek Kod Usterki Miejsce usterki Opis D3 USZK.KOM.IOBL SCU Funkcja IOBL nie jest aktywna Sprawdzenie/usuwanie Problem na płycie SCU 4 Jeżeli funkcja IOBL nie jest stosowana: - DIEMATIC isystem: Wyłączyć funkcję IOBL w menu #KONFIGURACJA - IniControl: Nastawić parametr S8 ¼ Patrz rozdział: "Opis parametrów", strona 09 4 Jeżeli używa się funkcji IOBL, wymienić płytę SCU i ponownie przyporządkować urządzenie peryferyjne (Moduł V3V IOBL, Przełącznik scenariuszy) D3 5RESET:ZAL/WYL SCU W czasie mniejszym niż jedna godzina nastąpiło więcej niż 5 odblokowań 4 Kocioł wyłączyć i ponownie włączyć D37 TA-S ZWARCIE SCU Zwarcie w Titan Active System 4 Sprawdzić, czy w kablu połączeniowym płyty SCU z anodą nie ma zwarcia 4 Zapewnić, żeby anoda nie wykazywała żadnego zwarcia Uwagi: Zatrzymane podgrzewanie ciepłej wody, może ono być ponownie włączone przyciskiem r. Podgrzewacz nie jest już chroniony. Jeżeli do kotła jest podłączony podgrzewacz bez Titan Active System, zapewnić aby na płytce czujnika był zamontowany wtyk symulacji TAS (dostarczony w pakiecie AD). D38 TA-S NIE PODL SCU Przerwany obwód prądowy w Titan Active System 4 Zapewnić, żeby kabel połączeniowy płyty SCU z anodą nie był przerwany 4 Zapewnić, aby anoda nie była złamana Uwagi: Zatrzymane podgrzewanie ciepłej wody, może ono być ponownie włączone przyciskiem r. Podgrzewacz nie jest już chroniony. Jeżeli do kotła jest podłączony podgrzewacz bez Titan Active System, zapewnić aby na płytce czujnika był zamontowany wtyk symulacji TAS (dostarczony w pakiecie AD) Usunięcie czujnika z pamięci płyty Konfiguracja czujników przechowywana jest w pamięci płyty SCU. Jeżeli wystąpiła usterka czujnika, w czasie gdy czujnik nie był wcale podłączony lub był celowo zdemontowany, należy czujnik usunąć z pamięci płyty SCU. Czujnika zewnętrznego nie można usunąć. Konsola sterownicza DIEMATIC isystem 4 Naciskać wielokrotnie przycisk?, aż wyświetlony zostanie napis Chcesz usunąć ten czujnik?. 4 Obracając pokrętłem wybrać ZAL, następnie nacisnąć pokrętło dla potwierdzenia AC 4

144 9. Historia usterek MCA Konsola sterownicza IniControl 4 Nacisnąć przycisk t Usunięcie modułu V3V IOBL z pamięci płyty Ta funkcja jest dostępna tylko przy pomocy konsoli sterowniczej DIEMATIC isystem. Konfiguracja modułu V3V IOBL jest przechowywana w pamięci płyty SCU. Jeżeli po celowym usunięciu modułu V3V wystąpił błąd IOBL.USZ.V3V B lub IOBL.USZ.V3V C, należy usunąć moduł z pamięci płyty SCU. 4 Naciskać wielokrotnie przycisk?, aż wyświetlony zostanie napis Chcesz usunąć moduł?. 4 Obracając pokrętłem wybrać ZAL, następnie nacisnąć pokrętło dla potwierdzenia. Moduł V3V IOBL można usunąć z pamięci płyty SCU: 4 Wywołać menu #SIEĆ, następnie wybrać USUNAC URZADZ Przegląd usterek Konsola sterownicza DIEMATIC isystem bar AUTO TEMP.: STD 0" DIMANCHE :45 W menu #HISTORIA UST. można wywołać 0 ostatnich usterek, wyświetlonych na konsoli.. Wywołać menu Serwis: Przytrzymać przyciśnięty przycisk -, aż wyświetli się #PARAMETRY.. Wybrać menu #HISTORIA UST.. 4 Obracać pokrętłem, aby przeglądać menu lub zmienić wartość. 4 Nacisnąć pokrętło, aby wywołać wybrane menu, lub zatwierdzić wybraną wartość. ¼ Szczegółowe objaśnienie nawigacji w menu znajduje się w rozdziale: "Nawigacja w menu", strona 59 C007-C AC

145 MCA Historia usterek 3. Wyświetlona zostanie lista ostatnich 0 usterek. bar USZ.CZ.DODAT USZ.KOM.IOBL USZ.KOM.IOBL AUTO STD /0 0/09 6/08 bar USZ.CZ.DODAT D07 8/08/008-3h3 ILOSC PRZYPA. 8 TEMP ZEWNET.0 C TEMP OB.B 35.0 C AUTO STD C0074-B Wybrać usterkę, aby wyświetlić odnośne dane. C0075-A Konsola sterownicza IniControl x C B. Naciskać równocześnie obydwa przyciski f, a następnie przyciski [+] do momentu gdy na pasku menu zamiga symbol c.. Wybrać menu instalatora przyciskiem S. Na wyświetlaczu wyświetlone zostanie c0de. 3. Przy pomocy przycisków [-] lub [+] wprowadzić kod instalatora Nacisnąć przycisk S. Na wyświetlaczu wyświetlone zostanie er[xx. 5. Przyciskami [-] lub [+] mozna wywołać listę usterek lub blokad. 6. Potwierdzić przyciskiem S. Wyświetlane jest er[xx migającym xx = Ostatni błąd, który wystąpił, na przykład K. 7. Usterki lub blokady można przejrzeć przy pomocy przycisków [-] lub [+]. 8. Nacisnąć przycisk S, aby wyświetlić poszczególne usterki lub blokady. 9. Nacisnąć przycisk [-] lub [+], aby wywołać następujące dane: M[ = Częstość występowania zakłócenia. hr = Ilość godzin pracy palnika. t = Temperatura zasilania ( C). t" = Temperatura powrotu ( C). t3 = Temperatura podgrzewacza ( C). t4 = Temperatura zewnętrzna ( C) (tylko z czujnikiem zewnętrznym). fl = Prąd jonizacji (µa). Mf = Prędkość wentylatora (obr./min.). pr = Ciśnienie wody (bar) AC 43

146 9. Historia usterek MCA Nacisnąć przycisk j aby zatrzymać "pętlę" wyświetleń. Wyświetlane jest er[xx migającym xx = Ostatni błąd, który wystąpił..nacisnąć raz przycisk j, aby zamknąć pamięć błędów. 9.6 Kontrola parametrów oraz wejść/wyjść (tryb testowania) Konsola sterownicza DIEMATIC isystem bar AUTO TEMP.: STD 0" DIMANCHE :45 Przy pomocy poniższych menu można zlokalizować źródło usterki.. Wywołać menu Serwis: Przytrzymać przyciśnięty przycisk -, aż wyświetli się #PARAMETRY.. Sprawdzić następujące parametry: 4 Obracać pokrętłem, aby przeglądać menu lub zmienić wartość. 4 Nacisnąć pokrętło, aby wywołać wybrane menu, lub zatwierdzić wybraną wartość. ¼ Szczegółowe objaśnienie nawigacji w menu znajduje się w rozdziale: "Nawigacja w menu", strona 59 C007-C-0 Poziom Serwis - Menu #PARAMETRY Parametr KOL.KOTL STOPIEN IL. KASK: ILOSC VM MOC % WART ZAD POM PREDK.DMUCH () ZADANA WENT. SRED. T. ZEW OBL.TEMP KOT. WART. ZAD. PAL. TEMP.KOTLA () TEMP POWROTU () TEMP.SYSTEMU () T.OBL.INST. () OBL.TEMP A OBL.TEMP B (3) OBL.TEMP C (3) Opis Kocioł prowadzący aktywny Ilość kotłów wymaganych do ogrzewania Ilość kotłów rozpoznanych w kaskadzie Ilość regulacji DIEMATIC VM wykrytych w kaskadzie Aktualna moc kotła Rozkaz sterujący dla pompy regulowanej elektronicznie Prędkość obrotowa wentylatora Żądana prędkość obrotowa wentylatora Średnia temperatura zewnętrzna Obliczeniowa temperatura kotła Wartość zadana regulacji palnika Wartość mierzona czujnika zasilania kotła Temperatura wody powrotnej do kotła Temperatura wody zasilania układu przy większej ilości generatorów Temperatura systemu obliczona przez regulację Temperatura obliczeniowa obiegu A Temperatura obliczeniowa obiegu B Temperatura obliczeniowa obiegu C () Parametr można odczytać przy naciśniętym przycisku f. () Parametr będzie wyświetlany tylko wtedy, gdy KASKADA będzie nastawiony na ZAL (3) Parametr będzie wyświetlany tylko wtedy, gdy wyposażenie dodatkowe, obiegi lub czujniki będą rzeczywiście podłączone AC

147 MCA Historia usterek Poziom Serwis - Menu #PARAMETRY Parametr TEMP OB.B () (3) Temperatura Opis wody zasilania obiegu B T. BASEN B Temperatura czujnika wody w basenie w obiegu B TEMP OB.C () (3) Temperatura wody zasilania obiegu C T. BASEN C Temperatura czujnika wody w basenie w obiegu C TEMP ZEWNET () TEMP POKOJ A () Temperatura zewnętrzna Temperatura pomieszczenia - obieg A TEMP POKOJ B Temperatura pomieszczenia - obieg B () (3) TEMP POKOJ C Temperatura pomieszczenia - obieg C () (3) TEMP. CWU ()(3) WEJ. 0-0V ()(3) Temperatura podgrzewacza c.w.u. Napięcie na wejściu 0-0 V I- JONIZ () Wielkość prądu jonizacji CISNIENIE BAR () T.POKR.PODGRZ ()(3) Ciśnienie wody w instalacji Temperatura wody w podgrzewaczu buforowym TEMP. CWU DOL ()(3) Temperatura wody w dolnej strefie podgrzewacza c.w.u. TEMP.CWU A ()(3) Temperatura wody w drugim podgrzewaczu c.w.u. (podłączony do obiegu A) T PODGRZ. DOD ()(3) POKRETLO A POKRETLO B (3) POKRETLO C (3) ROW. PRZES. A ROW. PRZES. B (3) ROW. PRZES. C (3) Temperatura wody w drugim podgrzewaczu c.w.u., który jest podłączony do obiegu DODAT. Pozycja pokrętła korekty temperatury czujnika pokojowego A Pozycja pokrętła korekty temperatury czujnika pokojowego B Pozycja pokrętła korekty temperatury czujnika pokojowego C Przesunięcie równoległe obliczone dla obiegu A Przesunięcie równoległe obliczone dla obiegu B Przesunięcie równoległe obliczone dla obiegu C () Parametr można odczytać przy naciśniętym przycisku f. () Parametr będzie wyświetlany tylko wtedy, gdy KASKADA będzie nastawiony na ZAL (3) Parametr będzie wyświetlany tylko wtedy, gdy wyposażenie dodatkowe, obiegi lub czujniki będą rzeczywiście podłączone Poziom Serwis - Menu #TEST WYJSC Parametr Zakres regulacji Opis POMP.OB.A ZAL / WYŁ. Zał./Wył. pompy obiegu A POMP.OB.B () ZAL / WYŁ. Zał./Wył. pompy obiegu B POMP.OB.C () ZAL / WYŁ. Zał./Wył. pompy obiegu C POMP. CWU () ZAL / WYŁ. Zał./Wył. pompy ładującej lub mieszaczowej WYJ DODATK ZAL / WYŁ. Zal./Wył. wyjścia dodatkowego POMPA SOL () ZAL / WYŁ. Pompa solarna zał./wył. V3V B () STAN SPO Brak rozkazu sterującego WYL. Otwieranie 3-drogowego mieszacza obieg B ZAL. Zamykanie 3-drogowego mieszacza obieg B V3V C () STAN SPO Brak rozkazu sterującego WYL. Otwieranie 3-drogowego mieszacza obieg C ZAL. Zamykanie 3-drogowego mieszacza obieg C WYJ TELEF ZAL / WYŁ. Praca/wyłączenie wyjścia przekaźnika telefonicznego () Parametr będzie wyświetlany tylko wtedy, gdy wyposażenie dodatkowe, obiegi lub czujniki będą rzeczywiście podłączone AC 45

148 9. Historia usterek MCA Poziom Serwis - Menu #TEST WEJSC Parametr Status Opis TELEFON Zworka na wejściu telefonicznym ( = tak, 0 = brak) PLOMIEN Test obecności płomienia ( = tak, 0 = brak) ZAW.GAZ. OTW./ZAL. Otwarcie zaworu Zamknięcie zaworu USTERKA ZAL Zgłoszenie usterki WYL Brak usterki SEKWENCJA Sekwencja regulacji. ¼ Patrz rozdział: "Sekwencja regulacji", strona 47 KOTL. Indeks generatora w systemie TYP Typ generatora WER PAM PCU Wersja oprogramowania płytki drukowanej jednostki sterującej PCU WER PARAM PCU Wersja parametru płyty PCU WERSJA MC () Wersja oprogramowania modułu radiowego kotła AUSS.F.VERSION () Z. STER. A () ZAL Obecność zdalnego sterowania A WYL Brak zdalnego sterowania A Z. STER. B () ZAL Obecność zdalnego sterowania B WYL Brak zdalnego sterowania B Wersja oprogramowania bezprzewodowego czujnika zewnętrznego Z. STER. C () ZAL Obecność zdalnego sterowania C WYL Brak zdalnego sterowania C ID MC IOBL Numer identyfikacyjny modułu kotła IOBL IOBL.WERSJA Wersja IOBL płyty SCU CZAS KALIB. () Kalibrowanie zegara () Parametr będzie wyświetlany tylko wtedy, gdy wyposażenie dodatkowe, obiegi lub czujniki będą rzeczywiście podłączone () Parametr będzie wyświetlany tylko wtedy, gdy INSTALACJA będzie nastawiony na ROZSZERZENIE Poziom Serwis - Menu #KONFIGURACJA Parametr Zakres regulacji Opis TRYB: OBIEG/ WSZ.OBIE Pozwala wybrać czy odstąpienie od programu dokonane przez zdalne sterowanie obowiązuje dla sterowania tylko jednego obiegu ( OBIEG), czy wszystkich obiegów (WSZ.OBIE) TYP Typ generatora (patrz oryginalna tabliczka znamionowa) AUTODETEKCJA WYL/ZAL Nowa inicjalizacja systemu, gdy wyświetli się błąd L38 TAS WYL/ZAL Aktywowanie funkcji Titan Active System IOBL WYL/ZAL Aktywowanie funkcji IOBL Konsola sterownicza IniControl. Sprawdzić następujące parametry: Poziom Serwis - Menu #KONFIGURACJA Parametr Zakres regulacji Opis S7 - IOBL 0 / Aktywowanie funkcji IOBL S8 - TAS 0 / Aktywowanie funkcji Titan Active System AC

149 MCA Historia usterek Sekwencja regulacji Sekwencja regulacji Status Podstatus Sposób pracy 0 0 Kocioł nie pracuje Uaktywniony cykl antytaktu Otwarcie zaworu odcinającego 3 Załączenie pompy kotłowej 4 Oczekiwanie na start palnika 0 Otwarcie zaworu gazowego (zewnętrzny) Załączenie wentylatora 3 Wentylator przechodzi do prędkości startowej palnika 4 Sprawdzenie sygnału RL (funkcja nieaktywna) 5 Żądanie włączenia palnika 7 Wstępny zapłon 8 Zapłon 9 Sprawdzenie obecności płomienia 0 Czas oczekiwania po nieudanym zapłonie 3 / 4 30 Palnik włączony i swobodna modulacja na wartość zadaną ogrzewania 3 Palnik włączony i swobodna modulacja na ograniczoną wartość zadaną, odpowiadającą temperaturze zasilania +30 C 3 Palnik załączony i swobodnie modulujący do wartości zadanej kotła, lecz ograniczony na konsoli 33 Palnik włączony i opadająca modulacja z powodu zbyt wysokiego przyrostu temperatury wymiennika (4 K w ciągu 0 sekund) 34 Palnik włączony i modulacja na minimum z powodu zbyt wysokiej temperatury wymiennika (7 K w ciągu 0 sekund) 35 Palnik wyłączony z powodu zbyt wysokiego przyrostu temperatury wymiennika (9 K w ciągu 0 sekund) 36 Palnik włączony i modulacja rosnąca, dla zapewnienia prawidłowego prądu jonizacji 37 Ogrzewanie: Palnik włączony i modulacja na minimum po starcie palnika w ciągu 30 sekund Produkcja c.w.u.: Palnik włączony i modulacja na minimum po starcie palnika w ciągu 00 sekund 38 Palnik włączony i modulacja stała ponad minimum po starcie palnika w ciągu 30 sekund, jeżeli palnik był wyłączony dłużej niż godziny lub po włączeniu napięcia 5 40 Palnik wyłącza się 4 Wentylator zmienia prędkość obrotową dla przedmuchu palnika 4 Zewnętrzny zawór gazowy zamyka się 43 Przedmuch 44 Wyłączenie wentylatora 6 60 Wybieg pompy kotłowej 6 Wyłączenie pompy kotłowej 6 Zamknięcie zaworu odcinającego 63 Rozpoczęcie cyklu antytaktu 8 0 Oczekiwanie na start palnika Uaktywniony cykl antytaktu 9 -- Blokada obecna 0 -- Zablokowanie 6 -- Ochrona przeciwzamarzaniowa 7 -- Odpowietrzenie AC 47

150 0. Części zamienne MCA Części zamienne 0. Informacje ogólne Jeżeli w trakcie prac kontrolnych lub konserwacyjnych ustalono, że musi być wymieniona część urządzenia, w takim wypadku używać tylko oryginalnych części zamiennych lub części zamiennych i materiałów zalecanych. Przy zamawianiu części zamiennych należy koniecznie podać numer artykułu żądanej części. 0. Części zamienne AC

151 MCA Części zamienne 0... Obudowa zewnętrzna EV T0093-B AC 49

152 0. Części zamienne MCA Wymiennik i palnik - MCA EV T0094-B AC

153 MCA Części zamienne Wymiennik i palnik - MCA EV 905- T00930-B AC 5

154 0. Części zamienne MCA Wymiennik i palnik - MCA 90/ EV 905- T00936-B AC

155 MCA Części zamienne Wentylator - MCA 45/ EV T0095-B AC 53

156 0. Części zamienne MCA Wentylator - MCA EV T00937-A AC

157 MCA Części zamienne Wentylator - MCA EV T00943-C AC 55

158 0. Części zamienne MCA Konsola sterownicza EV T0096-B AC

159 MCA Części zamienne Wykaz części zamiennych Poz Kod Opis Element MCA 45 MCA 65 MCA 90 MCA 5 Obudowa zewnętrzna 00 S0575 Obudowa zewnętrzna przednia x x x x 00 S06 Obudowa (Konsola sterownicza) x x x x 003 S057 Obejma do mocowania na ścianie x x x x 005 S0403 Śruba x x x x 0 S0557 Podświetlenie kotła x x x x Wymiennik i palnik 00 S0560 Wymiennik ciepła 45kW x 00 S055 Wymiennik ciepła 65kW x 00 S0550 Wymiennik ciepła 90-5kW x x 00 S0564 Płyta przednia wymiennika x x x x 003 S54753 Palnik - 45 kw x 003 S54754 Palnik - 65 kw x 003 S57477 Palnik kw x x 004 S0566 Elektroda jonizacyjna/zapłonowa x x x x 005 S53489 Płytka uszczelniająca dla elektrody zapłonowej 0 x x x x 006 S598 Wziernik x x x x 007 S5473 Ekran z blachy przed wymiennikiem x x x x 008 S574 Uszczelka płyty przedniej wymiennika x x x x 009 S54755 Nakrętka M6 0 x x x x 00 S0005 Śruba M4x0 0 x x x x 0 S0069 Transformator zapłonowy z elektrodą zapłonową/ jonizacyjną x x x x 0 S0509 Śruba M4x8 5 x x x x 03 S0005 Czujnik temperatury HL x x x x 04 S0003 Czujnik temperatury NTC x x x x 05 S48950 Śruba M4x0 50 x x x x 06 S55993 Przewód spalinowy średnica 80 mm (45kW) x 06 S55994 Przewód spalinowy średnica 00 mm ( kW) x x x 07 S5594 Uszczelka średnica 80 mm 5 x 08 S5595 Uszczelka średnica 00 mm 5 x x x 09 S00465 Adapter spalin 80/5 mm x 09 S0563 Adapter spalin 00/50 mm x x x 00 S633 Korek ochronny króćca pomiaru temperatury spalin 5 x x x x 0 S63 Korek ochronny króćca pomiaru temperatury spalin 5 x x x x 0 S00855 Uszczelka średnica 80 mm 5 x 0 S0643 Uszczelka średnica 00 mm 5 x x x 03 S0567 Łącznik rurowy przewodu spalinowego średnica 80 mm x 04 S0090 Zaczep mocujący wymiennik główny x x x x 05 S688 Końcówka przewodu spalinowego x x x x 06 S0568 Przewód zasilania c.o. x x 06 S057 Przewód zasilania c.o. x x 07 S063 Presostat x x x x 08 S0608 Odpowietrznik automatyczny 5 x x x x 09 S00737 Pierścień uszczelniający średnica 44x3x4 mm 5 x x x x 030 S0576 Zacisk kablowy x x x x 03 S0644 Zacisk 0, 5 x x x x AC 57

160 0. Części zamienne MCA Poz Kod Opis Element MCA 45 MCA 65 MCA 90 MCA 5 03 S00895 Końcówka M7x x x x x 033 S0570 Wąż silikonowy 8xx740 x x x x 037 S0558 Syfon x x x x 038 S454 Śruba 4,x9,5 0 x x x x 039 S0580 Uszczelka - średnica 60 mm x x x x 040 S0559 Element dolny syfonu x x x x 04 S0606 Wąż syfonu x x x x 04 S058 Uszczelka syfonu x x x x 044 S098 Pokrywa SCU x x x x 045 S677 Przelot kablowy średnica 0 mm 5 x x x x 046 S0607 Przelot kablowy średnica 5x35x mm 5 x x x x 047 S0605 Szczelność (Powrót z obiegu c.o.) x x x x Wentylator 300 S5967 Wentylator Mvlrg 48/ x 300 S5968 Wentylator Mvlrg 48/ x x 300 S00036 Wentylator Mvlrg 48/ x 300 S54765 Venturi 45kW x 300 S54766 Venturi 65kW x 300 S57488 Venturi 90kW x 300 S0595 Venturi 5kW x 3003 S0543 Tłumik ssania 45-65kW x x 3003 S050 Tłumik ssania 90kW x 3003 S0578 Tłumik ssania 5kW x 3004 S0590 Zacisk tłumika dźwięków zasysania x x 3005 S0569 Przewód zasilania gazem x x 3005 S0573 Przewód zasilania gazem x 3005 S055 Przewód zasilania gazem x 3006 S0596 Elektrozawór gazu Vk85V68 x x 3006 S0597 Elektrozawór gazu 90kW x 3006 S050 Elektrozawór gazu 5kW x 3007 S0565 Uszczelka 83 mm z klapą 45-5 kw x x x x 3008 S54777 Uszczelka Venturi 5 x x x x 3009 S485 Śruby M5x0 0 x x x 3009 S00468 Śruba M5x 0 x 300 S059 Zestaw uszczelek kW x x 300 S059 Zestaw uszczelek - 90kW x 300 S0593 Zestaw uszczelek - 5kW x 300 S00363 Pierścień uszczelniający (O-ring) 33x mm 0 x 30 S5655 Uszczelka (średnica 3,8x7,x mm 0 x x x x 30 S059 Zacisk kablowy 5 x x x x 303 S54755 Nakrętka wieńcowa M6 0 x x x x 304 S00055 Nakrętka M5 0 x x x x 305 S5787 Kołnierz dla armatury gazowej x x 306 S5788 Pierścień uszczelniający O-ring (Przewód zasilania gazem) średnica 6,8xx,5 mm x 306 S063 Wlot (Venturi) x 307 S00054 Śruba M5x6 0 x 308 S0664 Pierścień uszczelniający O-ring (Wlot) x Konsola sterownicza 400 S058 Płyta PCU-04 x x x x 400 S00849 Płyta SU-0 x x x x AC

161 MCA Części zamienne Poz Kod Opis Element MCA 45 MCA 65 MCA 90 MCA S6778 Bezpiecznik topikowy 6,30 A zwłoczny 0 x x x x 4004 S4356 Bezpiecznik topikowy 3,5 A zwłoczny 0 x x x x 4005 S069 Transformator zapłonowy z elektrodą zapłonową/ jonizacyjną x x x x 4006 S063 Presostat x x x x 4007 S0003 Czujnik temperatury NTC x x x x 4008 S0005 Czujnik temperatury HL x x x x 4009 S0554 Kabel PCU pompy x x x x 400 S056 Kabel 4 V x x x x 40 S0589 Wiązka kablowa 30V kW x x x 40 S058 Wiązka kablowa 30V - 5kW x 40 S00845 Kabel elektryczny 500 mm x x x x 403 S0588 Kabel pomp x x x x 404 S0553 Kabel wentylatora x x x x 405 S05 Konsola sterownicza x x x x 407 S054 Zamocowanie x x x x 408 S0086 Uszczelka, owalna 5 x x x x 409 S5937 Przerywacz ciągu x x x x 400 S0773 Płyta SCU x x x x 40 S0555 Kabel SCU 30 V x x x x 40 S0556 Kabel interfejsu x x x x 403 S053 Obudowa SCU x x x x 404 S0086 Przelot kablowy SCU 5 x x x x 0 S685 Śruba Kb30x8 0 x x x x 0 S05 Czujnik temperatury zewnętrznej x x x x 0 S0577 Wiązanie kabli x x x x 0 S060 Karta PSU x x x x AC 59

162 0. Części zamienne MCA AC
