1 Instrukcja montażu dla dla wykwalifikowanego personelu VIESMANN Zestaw mieszacza Rozdzielacz obiegu grzewczego dla Vitodens 200, Vitodens 300 do 35 kw i Vitopend, typ WH2A, WHKA i WHEA Wskazówki bezpieczeństwa Prosimy o dokładne przestrzeganie wskazówek bezpieczeństwa w celu wykluczenia ryzyka utraty zdrowia oraz powstania szkód materialnych. Objaśnienia do wskazówek bezpieczeństwa! Uwaga Ten znak ostrzega przed stratami materialnymi i zanieczyszczeniem środowiska. Wskazówka Tekst oznaczony słowem Wskazówka zawiera dodatkowe informacje. Montaż, pierwsze uruchomienie, przegląd techniczny, konserwacja i naprawy muszą być wykonywane przez autoryzowany personel (firmy instalatorskie/kooperanckie zakłady serwisowe). Podczaspracprzyurządzeniu/instalacji grzewczej należy odłączyć je od napięcia (np. przy pomocy oddzielnego bezpiecznika lub wyłącznika głównego) i zabezpieczyć przed niezamierzonym włączeniem. Przy pracach związanych z instalacją gazową zamknąć zawór odcinający gaz i zabezpieczyć przed przypadkowym otwarciem. Naprawa podzespołów spełniających funkcje zabezpieczające jest zabroniona. Stosować wyłącznie oryginalne części zamienne firmy Viessmann lub części przez tę firmę dopuszczone. Wskazówki montażowe Warunki montażowe Do montażu zestawu mieszacza musi być zamontowane urządzenie pomocnicze. Instrukcja montażu urządzenia pomocniczego przy montażu. 1/2006 Po montażu usunąć!

2 Wskazówki montażowe (ciąg dalszy) Wskazówka Wpołączeniu z zestawem mieszacza nie można przyłączać ustawionego pod kotłem pojemnościowego podgrzewacza c.w.u. Umieszczenie lejka spustowego Lejek spustowy dla kondensatu (jeżeli jest zamontowany) należy umieścić zgodnie ze schematem. Do przyłączenia syfonu zastosować załączony wąż (o długości 950 mm). A Lejek odpływowy 2

3 Wskazówki montażowe (ciąg dalszy) Montaż kotła grzewczego 1. Przedłużenie przyłącza gazu zamocować za pomocą klamr mocujących przy konsoli urządzenia pomocniczego przy montażu. 2. Zawór odcinający gaz zamocować wraz z uszczelką na przedłużeniu przyłącza gazu. 3

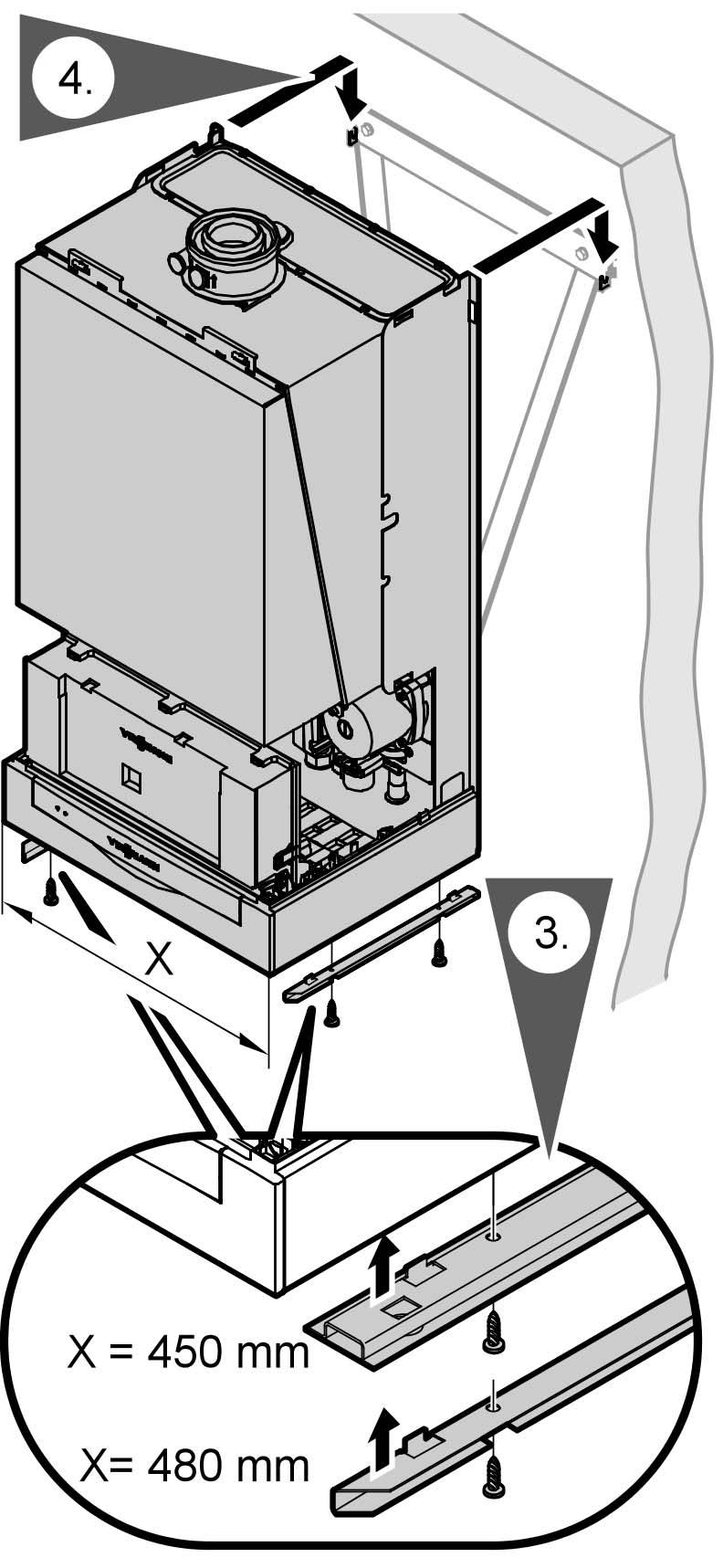

4 Wskazówki montażowe (ciąg dalszy) 3. Przykręcić szyny mocujące do spodniej ściany kotła grzewczego. 4. Kocioł grzewczy montować na urządzenie pomocniczym przy montażu. Instrukcja montażu kotła grzewczego. 4

5 Wskazówki montażowe (ciąg dalszy) Przyłącze ustawionego obok kotła pojemnościowego podgrzewacza wody 1. Wskazówka Przewody łączące do podgrzewacza wody użytkowej ułożyć poniżej zestawu dla podłoża. Za pomocą dołączonego szablonu do nawierceń ustalić ułożenie przewodów łączących. Szablony do nawierceń ułożyć pod wspornikiem urządzenia pomocniczego przy montażu. 2. Przewody połączeniowe dostarczone przez inwestora przyłączyć do kotła grzewczego. Instrukcja montażu kotła grzewczego 5

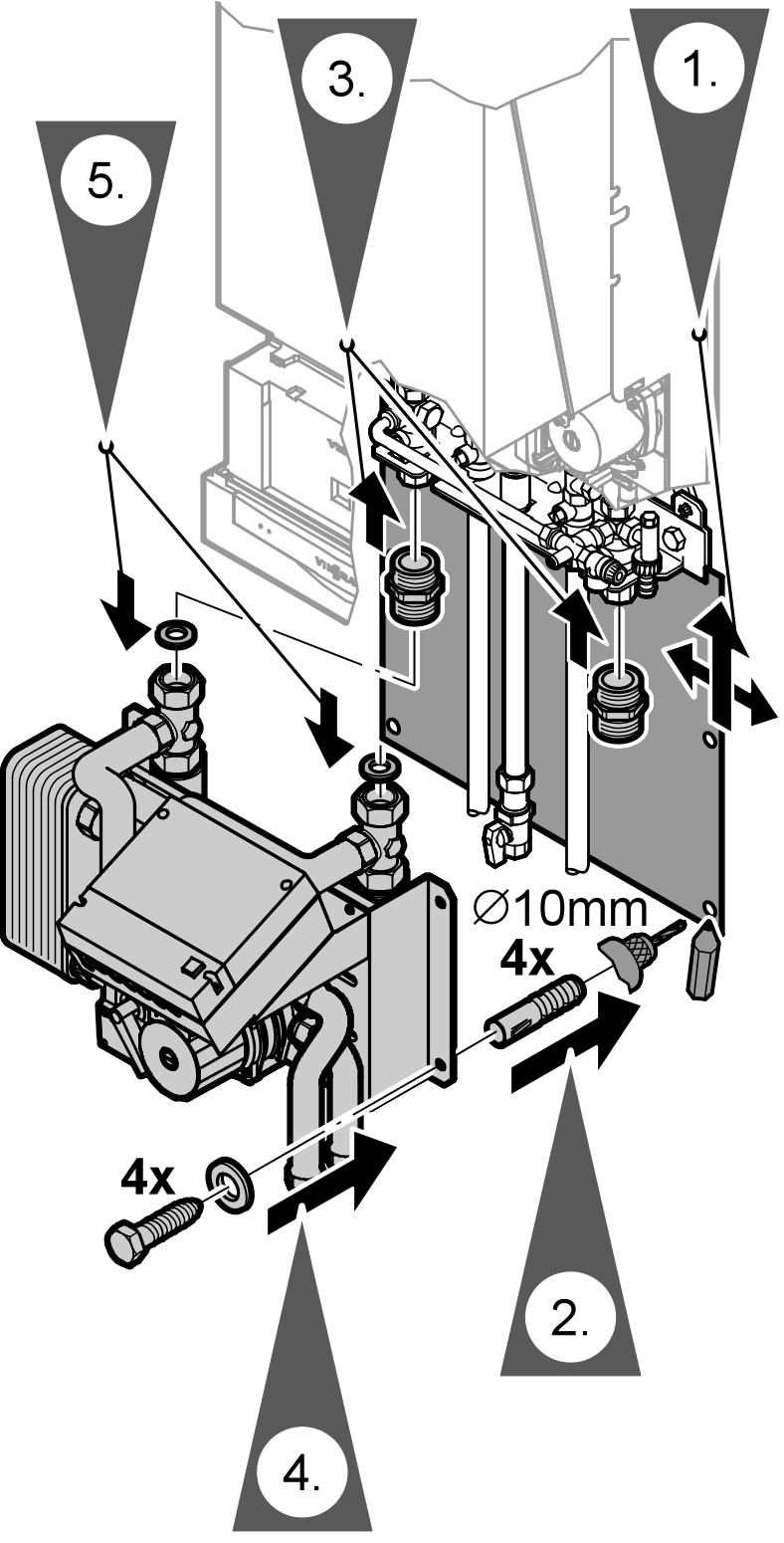

6 Montaż zestawu mieszacza 1. Szablony do nawierceń ułożyć pod wspornikiem urządzenia pomocniczego przy montażu. 2. Wywiercić otwory 7 10 mm i włożyć kołki. 3. Uszczelnić złączki podwójne R ¾ przy armaturach odcinających na zasilaniu i powrocie wody grzewczej. 4. Zamocować zestaw mieszacza do ściany za pomocą śrub i podkładek. 5. Ułożyć płaskie uszczelki i połączyć przyłącza na zasilaniu i powrocie wody grzewczej. 6

7 Przyłączenie obiegów grzewczych GA Przyłącze gazu HR1 Powrót wody grzewczej obiegu grzewczego bez mieszacza G ¾ HR2 Powrót wody grzewczej obiegu grzewczego z mieszaczem G ¾ 1. Uszczelnić złączkę podwójną na zasilaniu i powrocie obiegów grzewczych wodą grzewczą. Jeżeli jest zainstalowany: Zamocować zawór regulacyjny przepływu (wyposażenie dodatkowe) wraz z uszczelką płaską w miejscu złączki podwójnej na zasilaniu wodą grzewczą obiegu grzewczego bez mieszacza. HV1 Zasilanie wody grzewczej obiegu grzewczego bez mieszacza G ¾ HV2 Zasilanie wody grzewczej obiegu grzewczego z mieszaczem G ¾ 2. Przyłączyć obiegi grzewcze do rur łączących zestawu mieszacza. Nie zmieniać położenia przyłączy obiegu grzewczego, aby można było później zamontować obudowę. 7

8 Przyłączenie obiegów grzewczych (ciąg dalszy) Wskazówki dotyczące obiegu grzewczego z mieszaczem W obieg grzewczy z mieszaczem inwestor powinien zamontować zawór do napełniania i spustowy. Zamontowane w kotle grzewczym przeponowe naczynie wzbiorcze może być eksploatowane również dla obiegu grzewczego z mieszaczem. Sprawdzić, czy wielkość zamontowanego przeponowego naczynia wzbiorczego jest wystarczająca. Wskazówka dotycząca obiegu grzewczego instalacji ogrzewania podłogowego Ogranicznik temperatury maksymalnej min. 1 m zamontować za pompą obiegową w przewód zasilania instalacji. Przyłącza elektryczne Regulator mieszacza przyłączyć do regulatora kotła grzewczego Przyłącze do regulatora kotła grzewczego: Instrukcja montażu kotła grzewczego. 8

9 Przyłącza elektryczne (ciąg dalszy) A Regulator kotła wiszącego 1. Przewód z wtykiem avg przyłączyć do zacisków 6 i 7 wtyku X3 regulatora lub rozdzielacza KM BUS. B Regulator mieszacza 2. Przewód zasilający z wtykiem fö przyłączyć do wtyku lh. Ogranicznik temperatury maksymalnej przyłączyć do regulatora mieszacza! Uwaga Wyładowania elektrostatyczne mogą doprowadzić do uszkodzenia podzespołów elektrycznych. Przed rozpoczęciem prac należy zetknąć uziemione obiekty, np. rury grzewcze i wodociągowe, w celu neutralizacji ładunków elektrostatycznych. 1. Zdemontować pokrywę regulatora mieszacza. 9

10 Przyłącza elektryczne (ciąg dalszy) 2. Ogranicznik temperatury maksymalnej przyłączyć zgodnie ze schematem w przestrzeni przyłączeniowej pompy obiegowej. Przy przyłączaniu usunąć mostek. Nastawy regulacyjne Na regulatorze kotła grzewczego nastawić kodowanie 9F:12. Instrukcja serwisowa kotła grzewczego. Uruchomienie i precyzyjna regulacja Napełnić i uruchomić instalację grzewczą Instrukcja serwisowa kotła grzewczego. Pozycja przełącznika na regulatorze mieszacza & Pokrętło A na siłowniku mieszacza musi być ustawione na Automat (strzałka w kierunku A ). Przy powstaniu usterek w regulatorze mieszacza przestawić pokrętło na Ręka iręcznie nastawić mieszacz (tryb awaryjny). & Zasilanie B musi być włączony (wciśnięty). & Przełącznik kierunku obrotów C musi znajdować się w pozycji 1. Nie zmieniać ustawienia. 10

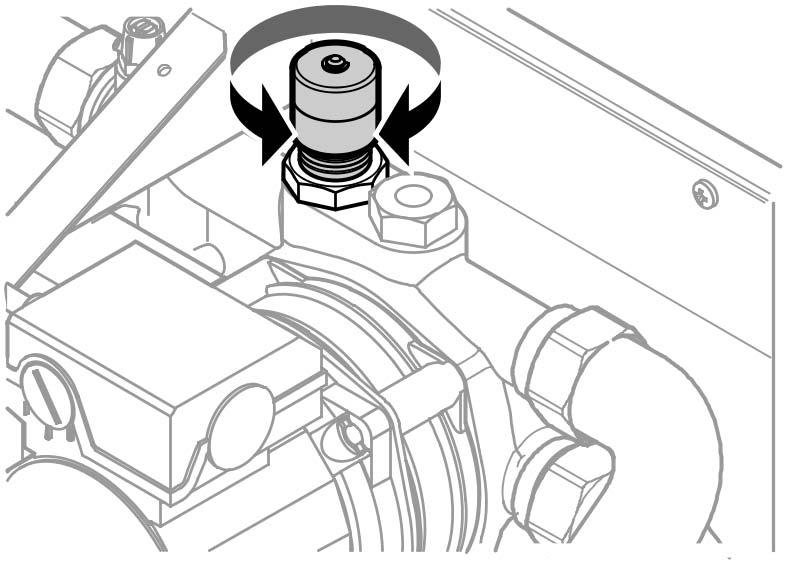

11 Uruchomienie i precyzyjna regulacja (ciąg dalszy) Wyregulować przepływ objętościowy zaworem regulacyjnym przepływu (wyposażenie dodatkowe) Nastawić obejście W obiegu grzewczym z mieszaczem obejście jest już zintegrowane. Obejście jest w stanie wysyłkowym zamknięte. Jeśli konieczna jest minimalizacja temperatur szczytowych należy otworzyć obejście (obrócić w kierunku zgodnym z ruchem wskazówek zegara). 11

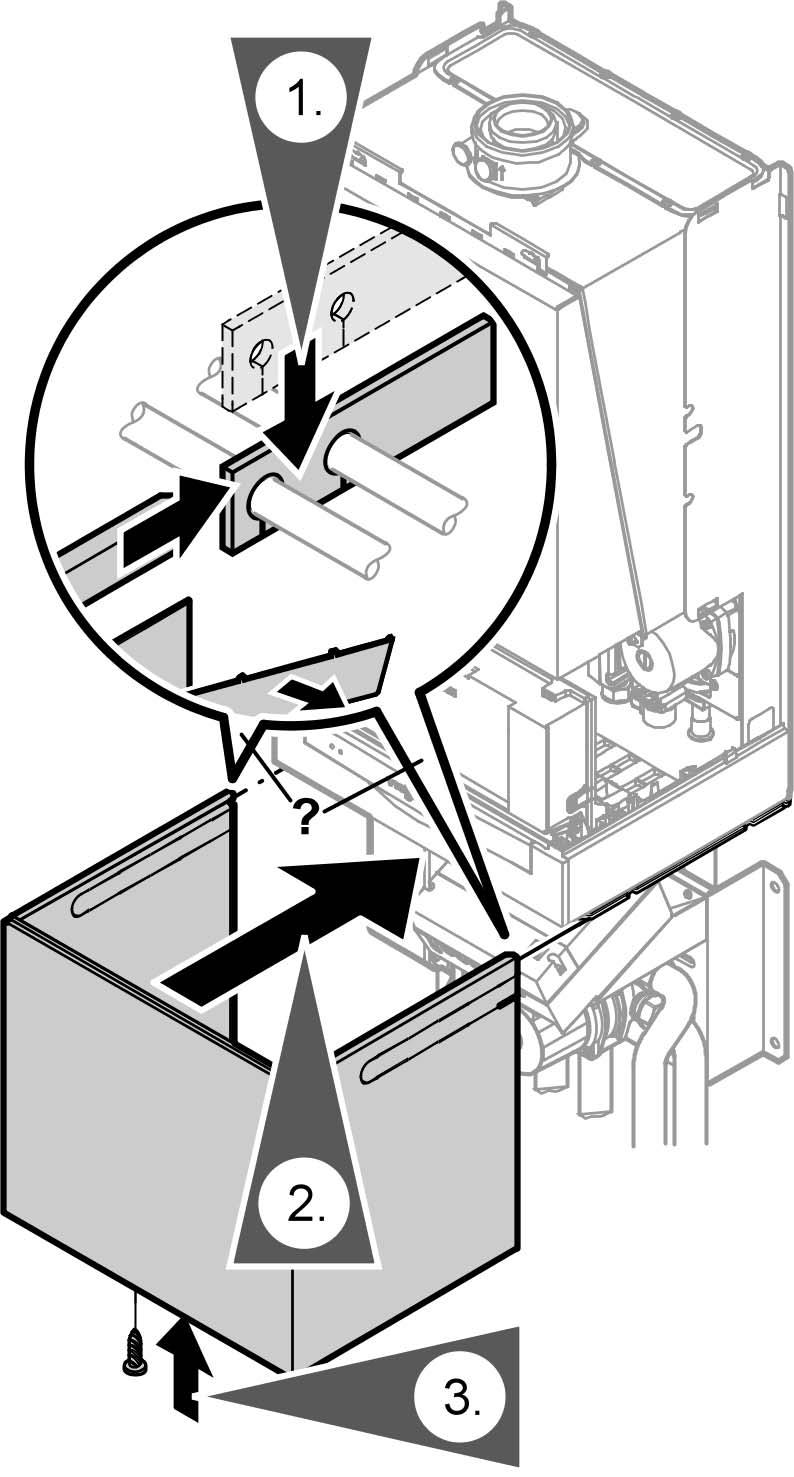

12 Uruchomienie i precyzyjna regulacja (ciąg dalszy) Montaż obudowy 1. Tylko przy wiszącym podgrzewaczu wody: & Wyłamać wytłoczone wstępnie otwory w obudowie. & Pokrywę nasadzić na rurą łączące w ten sposób, aby później dolegała odwewnątrz do obudowy. 2. Przesunąć obudowę od przodu w szyny mocujące. 3. Zabezpieczyć obudowę udołu za pomocą blachowkrętu B 3,9 x

13 Schemat przyłączy i okablowania A B Ogranicznik temperatury maksymalnej Silnik mieszacza C Usunąć mostek podczas przyłączania ogranicznika temperatury maksymalnej? Czujnik temperatury wody na zasilaniu 13

14 Schemat przyłączy i okablowania (ciąg dalszy) aj Bez funkcji sö Pompaobiegugrzewczego fö Przyłącze elektryczne ava Bez funkcji avg KM BUS A1 Płyta główna A2 Elektronika S1 Przełącznik DIP (pozycja przełącznika przestawiona w stanie wysyłkowym) S2 Wyłącznik zasilania S5 Przełącznik kierunku obrotów X... Elektryczne złącza standardowe 14

15 15

16 Wydrukowano na papierze ekologicznym, wybielonym i wolnym od chloru Viessmann Sp. z o.o. ul. Karkonoska Wrocław tel.: (071) faks:(071) Zmiany techniczne zastrzeżone! 16
