Kocioł TEKLA DRACO 25kW

Transkrypt

1 Dane aktualne na dzień: :42 Link do produktu: Kocioł TEKLA DRACO 25kW Cena ,30 zł Opis produktu DRACO 25 Stalowy kocioł jednopaleniskowy z automatycznym, ślimakowym podajnikiem paliwa. Kocioł wyposażony jest w trwałe, żeliwne palenisko retortowe, do którego paliwo podawane jest z zasobnika za pomocą podajnika ślimakowego. Zapewnia to użytkownikowi wysoki komfort obsługi przy minimalnych nakładach pracy. Wymiennik kotła wykonany jest z wysokiej jakości, atestowanej stali o grubości 8 mm. Duży otwór rewizyjny w górnej części wymiennika pozwala na łatwe i szybkie czyszczenie kotła. Prawidłową pracą kotła steruje regulator elektroniczny z dużym, czytelnym ekranem LCD. Kocioł w standardzie posiada dwa systemy zabezpieczenia przed cofnięciem się żaru do zasobnika paliwa. Rodzaj kotła: z automatycznym podajnikiem paliwa Moc: 24 kw Paliwa: Eko groszek / Pelety Zakres powierzchni docieplonej: m2 Zakres powierzchni niedocieplonej: m2 / 22 kw Kocioł DRACO 15 kw posiada 4 KLASĘ według Normy PN EN 303-5:2012 PN EN 303-5:2012 jest normą dotyczącą kotłów grzewczych na paliwa stałe z ręcznym i automatycznym zasypem paliwa o mocy nominalnej do 500kW. Klasyfikuje kotły pod względem sprawności cielnej oraz emisji szkodliwych substancji do środowiska. Zalety kotła: 5 lat gwarancji na szczelność wymiennika kotła wymiennik kotła z wysokiej jakości stali grubości 8 mm (15-75 kw) pozostałe 6 mm łatwa i szybka obsługa oraz konserwacja praca w trybie pogodowym możliwość regulacji temperatury powrotu poprzez sterowanie siłownikiem na zaworze czterodrogowym możliwość podłączenia termostatu pokojowego ekonomiczna eksploatacja niski poziom substancji szkodliwych w spalinach wysoka sprawność Produkt posiada dodatkowe opcje:

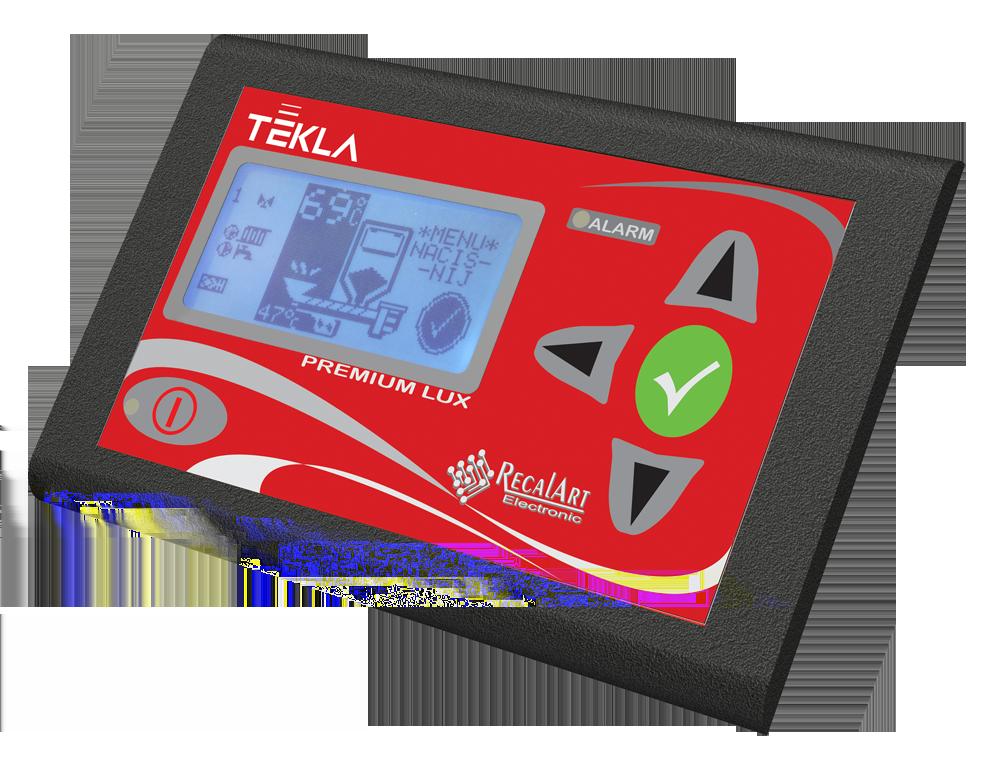

2 VAT: 23% standard, 8% na cele mieszkaniowe ( ,50 zł ) Regulator Pracą kotła jak również urządzeń dodatkowych steruje regulator elektroniczny RECALART PREMIUM LUX. Regulator posiada następujące funkcje: nastawę temperatury na wyjściu z kotła nastawę temperatury na wejściu do kotła obsługę siłownika na zaworze czterodrogowym nastawę temperatury i automatyczną pracę c.w.u. praca w trybie zima, pogodowym lub lato (grzanie tylko c.w.u.) podłączenie termostatu pokojowego drogą przewodową lub radiową. Termostat pokojowy reguluje pracą pompy obiegowej lub, w przypadku zamontowanego siłownika, zaworem czterodrogowym sygnalizowanie świetlnych stanów alarmowych przywracanie ustawień fabrycznych (funkcja RESET zalecana przed zerowym rozruchem kotła) sterowanie 2 obiegami grzewczymi (2 niezależne charakterystyki pogodowe) oraz obiegiem CWU automatyczne przełączanie trybu lato/zima, sterowane elektroniczne za pomocą czujnika zewnętrznego możliwość włączenia pracy kotła w systemie PID (3-poziomowa modulacja mocy) Budowa

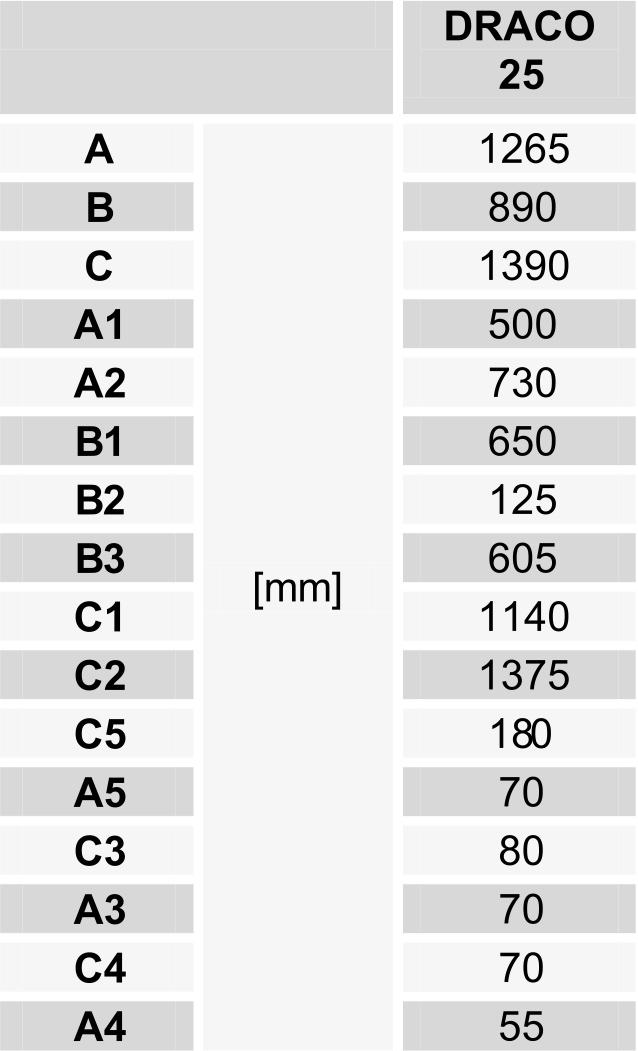

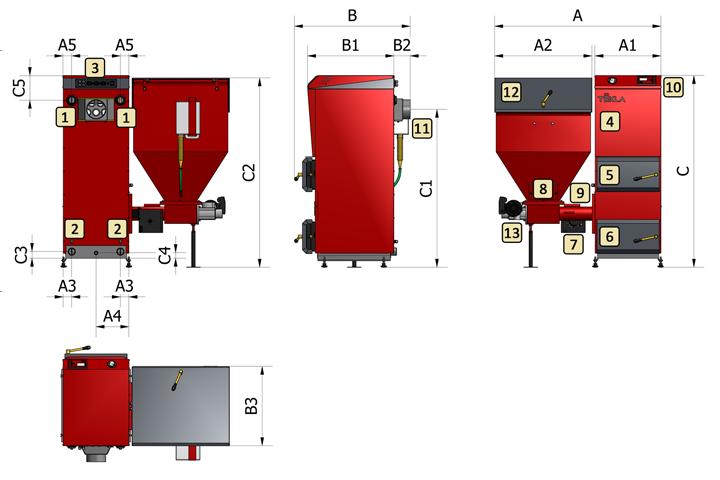

3 1 Króciec zasilania c.o. 5 Drzwi górne 9 Podstawa zasobnika 2 Króciec powrotu c.o. 6 Drzwi dolne 10 Sterownik 3 Listwa przyłączeniowa 7 Dmuchawa 11 Strażak 4 Wyczystka 8 Wyczystka zasobnika 12 Część górna zasobnika 13 Motoreduktor Wymiary: Wymiar zależny od rodzaju zamontowanego zasobnika, wysokość kotła można regulować za pomocą załączonych stopek. Stopki dostępne są w kotłach o mocy do 50 kw. W kotłach DRACO 75, 100, 150 przyłącza wody grzewczej znajduje się z góry, natomiast w pozostałych przypadkach z tyłu kotła.

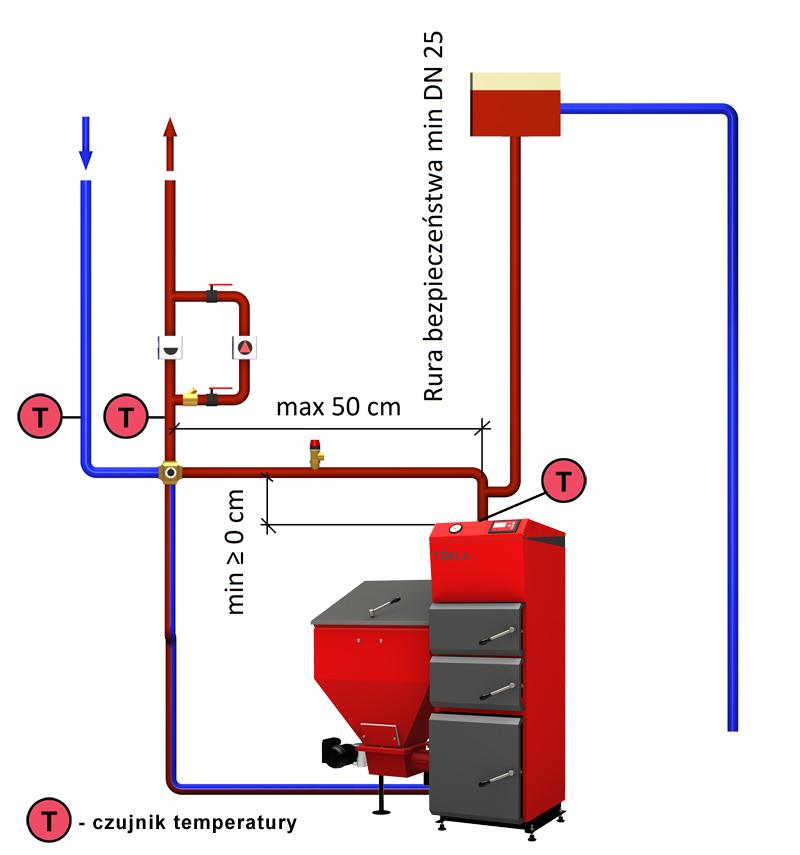

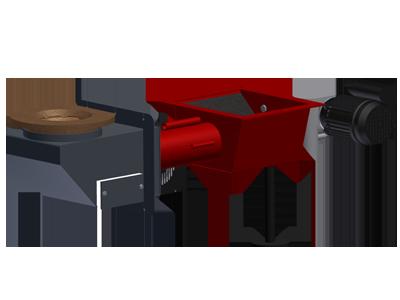

4 Przekrój kotła Instalacja Palnik retortowy instalowany w kotłach DRACO

5

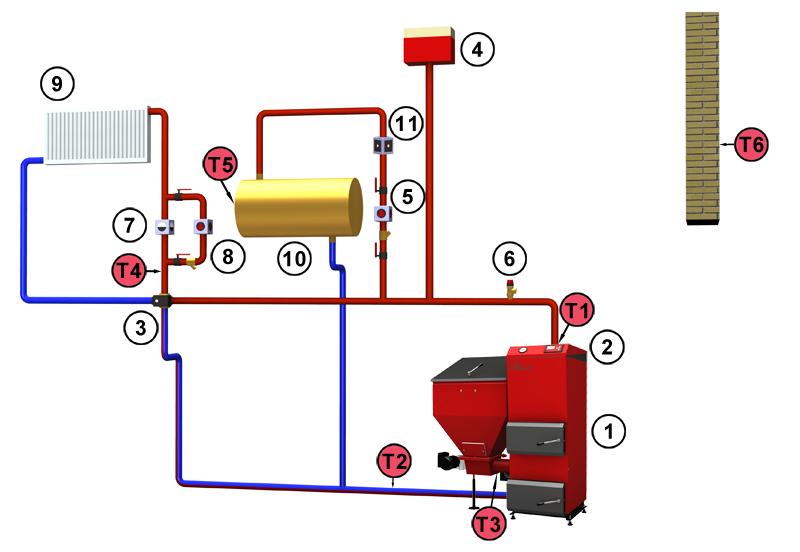

6 Układ otwarty. 1 Kocioł 4 Naczynie wzbiorcze otwarte 7 Zawór różnicowy 10 Podgrzewacz c.w.u. 2 Sterownik kotła 5 Pompa c.w.u. 8 Pompa c.o Zawór zwrotny 3 Zawór mieszający czterodrogowy 6 Zawór bezpieczeństwa 9 Grzejnik T1 Czujnik temp. kotła T2 Czujnik temp. powrotu T3 Czujnik temp. c.o. T5 Czujnik temp. zewnętrznej T6 Czujnik temp. zewnętrznej T4 Czujnik temp. c.w.u. Instalacja kotła. Prawidłowa instalacja kotła powinna uwzględniać również wytyczne zawarte w przepisach przeciwpożarowych oraz uwzględniać ilość miejsca które jest potrzebne do wygodnej obsługi i serwisowania kotła. W kotłowni, zwłaszcza w pobliżu kotła nie powinny znajdować się materiały łatwopalne: musi być zachowana odległość min. 200 mm od materiałów średniopalnych musi być zachowana odległość min. 400 mm od materiałów łatwopalnych jeżeli nie jesteśmy pewni co do rodzaju materiału, bezpieczną odległość należy podwoić

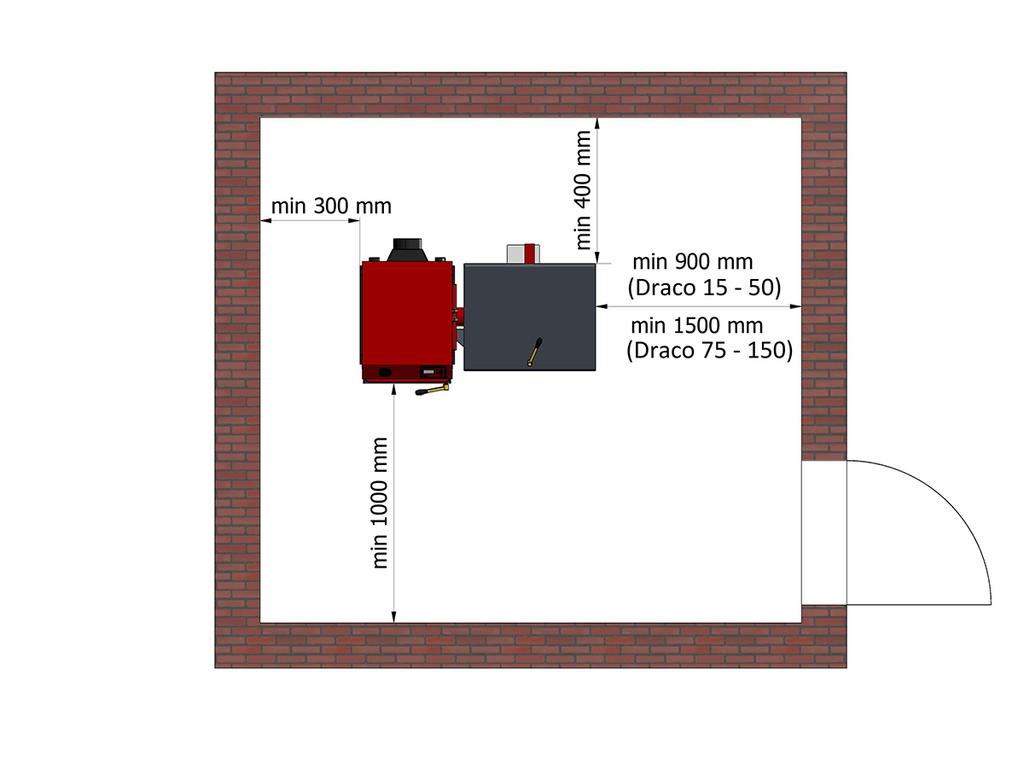

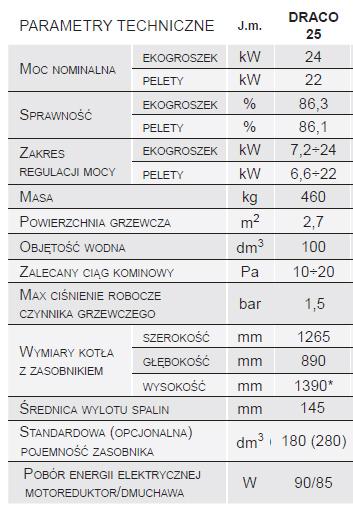

7 Podczas instalacji kotła należy pamiętać o pozostawieniu wolnej przestrzeni potrzebnej do wygodnej jego obsługi. Zaleca się pozostawienie min 1000 mm wolnej przestrzeni z przodu kotła, min 300 mm od boku kotła, min 900 bądź 1500 (w zależności od rodzaju kotła) od strony zasobnika oraz min 400 mm z tyłu kotła. Parametry techniczne
