1 Biuro Projektowo-Usługowe WiK Karolina Andraczko ul. Szczecińska 38B, Koszalin NIP: REGON: tel/fax (094) , kom , PROJEKT BUDOWLANY INSTALACJI KLIMATYZACJI Obiekt: Basen AQUA-TUR sp. z o.o. - siłownia, pomieszczenia administracji i kas Adres: Szczecinek, ul. Szczecińska 2, dz. nr 83/1, obręb Inwestor: AQUA-TUR Sp. z o.o. Projektował: mgr inż. Bogdan Wencel... nr upr. A/PB/8300/163/83 Opracował: mgr inż. Łukasz Soja... Koszalin, czerwiec 2014 r.

2 Koszalin, r. Oświadczam, że projekt instalacji klimatyzacji siłowni, pomieszczeń administracji i kas na basenie AQUA-TUR w Szczecinku, został wykonany zgodnie z obowiązującymi przepisami oraz zasadami wiedzy technicznej. Projektant Branża sanitarna Imię i nazwisko, nr uprawnień mgr inż. Bogdan Wencel A/PB/8300/163/83 Podpis

3 ZAWARTOŚĆ OPRACOWANIA: OPIS TECHNICZNY 1. Przedmiot opracowania. 2. Podstawa opracowania. 3. Założenia ogólne. 4. Instalacja klimatyzacji. 5. Instalacje, montaż przewodów, izolacje. 6. Sterowanie i automatyka. 7. Wytyczne dla branży elektrycznej. 8. Charakterystyka energetyczna budynku 9. Analiza racjonalności wykorzystania alternatywnych źródeł ciepła. 10. Uzgodnienia z rzeczoznawcami. 11. Uwagi końcowe. RYSUNKI: rys. 1 Zagospodarowanie terenu działki nr 83/1 - skala 1:500 rys. 2 - Rzut instalacji klimatyzacji - siłownia, antresola skala 1:100 rys. 3 - Rzut instalacji klimatyzacji - pomieszczenie kas, parter skala 1:100 rys. 4 - Rzut instalacji klimatyzacji - administracja, parter skala 1:100 rys. 5 - Rzut instalacji klimatyzacji - administracja, podbasenie skala 1:100 rys. 6 - Schemat podłączenia klimatyzacji do układu pomp ciepła skala b/s

4 OPIS TECHNICZNY 1. PRZEDMIOT OPRACOWANIA. Przedmiotem opracowania jest projekt budowlany instalacji klimatyzacji dla siłowni, pomieszczeń administracji i kas w istniejącym budynku basenu AQUA-TUR w Szczecinku. 2. PODSTAWA OPRACOWANIA. 1. Zlecenie i umowa z Inwestorem. 2. Uzgodnienia międzybranżowe. 3. Wizja lokalna. 4. Obowiązujące przepisy oraz normy, normatywy techniczne. 3. ZAŁOŻENIA OGÓLNE. Istniejący budynek basenu miejskiego, zlokalizowany przy ul. Szczecińskiej 2, wybudowano w roku Działka nr 83/1 objęta jest Miejscowym Planem Zagospodarowania Przestrzennego m. Szczecinek ul. Szczecińska 2US/UT. Planowana inwestycja nie koliduje z założeniami planu miejscowego. Powierzchnia siłowni wynosi około 110m², pomieszczeń administracyjnych około 120m², kas około 100m². 3.1 Parametry powietrza zewnętrznego Zima: temperatura powietrza -16 C wilgotność względna 100 % Lato: temperatura powietrza 28 C wilgotność względna 52 % 3.2 Parametry powietrza wewnętrznego Zima: temperatura powietrza min. 16 C wilgotność względna wynikowa Lato: temperatura powietrza 16 C wilgotność względna wynikowa

5 4. INSTALACJA KLIMATYZACJI. Zaprojektowano instalację klimatyzacji siłowni, pomieszczeń administracyjnych i kas w budynku basenu miejskiego AQUQ-TUR. Do zapewnienia i utrzymania odpowiedniego komfortu w wymienionych pomieszczeniach dobrano klimakonwektory kasetonowe dwururowe. Pomieszczenia posiadają instalację wentylacji mechanicznej, która pozostaje bez zmian. Pomieszczenie administracyjne (sala narad) posiada osobną instalację wyciągową, która podczas pracy klimakonwektorów powinna działać z połową swojej wydajności. Układ chłodniczy (klimatyzacyjny) zasilający chłodnicę w klimakonwektorach należy wpiąć po stronie zasilającej do instalacji dolnego źródła ciepła, które stanowi integralną część instalacji pomp ciepła obsługujących obiekt. Dolne źródło ciepła stanowią sondy pionowe zagłębione w ziemi na odpowiednim poziomie. Do układu pomp ciepła należy się wpiąć za pomocą płytowego wymiennika ciepła. Dobrano wymiennik płytowy lutowany produkcji Secespol typ FB-014-P10-70-H L=700 AISI 316L 0.4 EPDM HT. Po stronie klimakonwektorów należy zamontować zbiornik buforowy, który będzie stanowił magazyn chłodu. Dobrano zbiornik produkcji Euro-term typ ZCW Zbiornik powinien być zabezpieczony wewnątrz farbą antykorozyjną. Instalację chłodniczą należy wyposażyć również w niezbędną automatykę sterująco-regulacyjną (tj. zawory, pompy obiegowe, filtry skośne). Jako czynnik chłodniczy po stronie klimakonwektorów należy zastosować glikol etylenowy o stężeniu 30%. Zakres podstawowych robót zamierzenia budowlanego: -wykonanie wewnętrznej instalacji klimatyzacji wybranych pomieszczeń; -montaż urządzeń klimatyzacyjnych ; -podłączenie zasilania elektrycznego urządzeń; -wpięcie chłodzenia do instalacji pomp ciepła; -rozruch instalacji klimatyzacyjnej i odbiory. 5. INSTALACJE, MONTAŻ PRZEWODÓW, IZOLACJE Stosowane materiały Zaprojektowano rurociągi chłodnicze wykonane z rur miedzianych lutowanych na twardo Izolacje termiczne. Rury chłodnicze należy zaizolować otulinami z syntetycznej pianki kauczukowej np. K-FLEX ST min. gr. 19mm do średnicy Ø35 powyżej tej średnicy gr. 25mm.

6 6. STEROWANIE I AUTOMATYKA. Klimakonwektory powinny posiadać kompletną automatykę zasilająco-sterującą. Sterowanie urządzeniami odbywać się będzie przy pomocy sterowników ściennych zamontowanych w pomieszczeniu. Sterownik powinien posiadać wbudowany czujnik temperatury w pomieszczeniu. Po uruchomieniu klimakonwektorów sterownik powinien załączyć pompy obiegowe układu klimakonwektorów oraz pompę obiegową w układzie pompy ciepła. Jednocześnie powinien wyłączać sprężarkę w pompie ciepła gdy ta nie pracuje. 7. WYTYCZNE DLA INSTALACJI ELEKTRYCZNEJ. Należy doprowadzić zasilanie elektryczne do urządzeń. Dane elektryczne klimakonwektorów: siłownia: klimakonwektor kasetonowy typ CWS 06-2P (3szt) zasilanie 230V, moc 170W; pomieszczenia administracyjne: klimakonwektor kasetonowy typ CWS 02-2P (2 szt.) zasilanie 230V, moc 68W - klimakonwektor kasetonowy typ CWS 05-2P (2 szt.) zasilanie 230V, moc 120W; pomieszczenie kas: klimakonwektor kasetonowy typ CWS 06-2P (1 szt.) zasilanie 230V, moc 170W. 8. CHARAKTERYSTYKA ENERGETYCZNA BUDYNKU. Istniejąca instalacja wentylacji: W budynku zainstalowana jest centrala wentylacyjna nawiewno-wywiewna z wymiennikiem ciepła, której zadaniem jest wentylacja i osuszanie krytej hali basenu kąpielowego. W połączeniu z zewnętrzną kanałową nagrzewnicą wodna dodatkowo realizują funkcję ogrzewania nadmuchowego. Wymiana powietrza w pomieszczeniach polega na usunięciu części powietrza wilgotnego i dostarczeniu świeżego o odpowiednich parametrach. Zużyte powietrze systemem kanałów transportowane jest do centrali wentylacyjnej. Wentylator wywiewny wyciąga powietrze z pomieszczenia hali basenowej. Część powietrza poprzez przepustnicę recyrkulacyjną transportowana jest do komory mieszania, a część pozostała zostaje wyrzucona na zewnątrz. W pomieszczeniach biurowych, technicznych i magazynowych wentylacja grawitacyjna. Ciepło w wymienników w centralach wentylacyjnych wykorzystuje też pompa ciepła Enviheater EVH B o mocy 101,3 kw. Pompa ciepła podgrzewa wodę na potrzeby basenu.

7 Instalacja ogrzewania: W budynku zastosowano dwa źródła ciepła 2 pompy ciepła Alpha -Inno tec glikol/woda SPW 850H o mocy 85 kw. Jednocześnie budynek ogrzewany jest również przy wykorzystaniu ciepła z MEC Szczecinek. Jeśli ilość ciepła wytwarzanego przez pompy ciepła jest niewystarczająca niedobór uzupełniany jest ciepło z sieci cieplnej. Instalacja c.o. z rur miedzianych, grzejniki płytowe z zaworami termoregulującymi. W pomieszczeniach pływalni ogrzewanie podłogowe. Instalacja c.w.u. Na potrzeby wody basenowej ciepło dostarczane jest przez pompy ciepła Alpha-Inno Tec. Zastosowano dwie dwusprężarkowe jednostki glikol/woda o łącznej mocy 170 kw, COP 4,2. Ciepła woda użytkowa rozprowadzana jest przewodami miedzianymi, izolowanymi pianką poliuretanową gr. 9 mm. Instalacja oświetlenia wbudowanego: Obwody oświetlenia we wszystkich pomieszczeniach biurowych wykonano jako oprawy świetlówkowe rastrowe typu 302PPE na nap. 230V. W pomieszczeniach narażonych na wilgoć oraz w pomieszczeniach technicznych oprawy szczelne TCW 216 x 36 W. W budynku regulacja ręczna, na zewnątrz czujniki zmierzchowe. Obliczeniowe zapotrzebowanie na energię Roczne jednostkowe zapotrzebowanie na energię końcową [kwh/(m 2 x rok)] Nośnik energii Ogrzewanie Ciepła woda En. elektryczna produkcja mieszana Ciepło z kogeneracji węgiel kamienny Podział zapotrzebowania energii Wentylacja mech. i nawilżanie Chłodzenie Oświetlenie wbudowane Suma 2,59 49,81 37,3 1,06 36,86 127,57 337,36 0,00 0,00 0,00 0,00 337,36 Roczne jednostkowe zapotrzebowanie na energię użytkową [kwh/(m 2 x rok)] Wartość [kwh/(m 2 x rok)] 314,31 105,90 37,30 1,06 22,70 481,28 Udział [%] 65,31 22,00 7,75 0,22 4,71 100,00 Roczne jednostkowe zapotrzebowanie na energię końcową [kwh/(m 2 x rok)] Wartość [kwh/(m 2 x rok)] 337,36 46,29 37,3 1,06 30,21 452,23 Udział [%] 74,60 10,23 8,25 0,23 6,68 100,00 Roczne jednostkowe zapotrzebowanie na energię pierwotną [kwh/(m 2 x rok)] Wartość [kwh/(m 2 x rok)] 277,67 149,44 111,9 3,18 110,59 652,78 Udział [%] 42,54 22,89 17,14 0,49 16,94 100,00 Sumaryczne roczne zapotrzebowanie na nieodnawialną energię pierwotną: 652,78 kwh/(m 2 x rok)

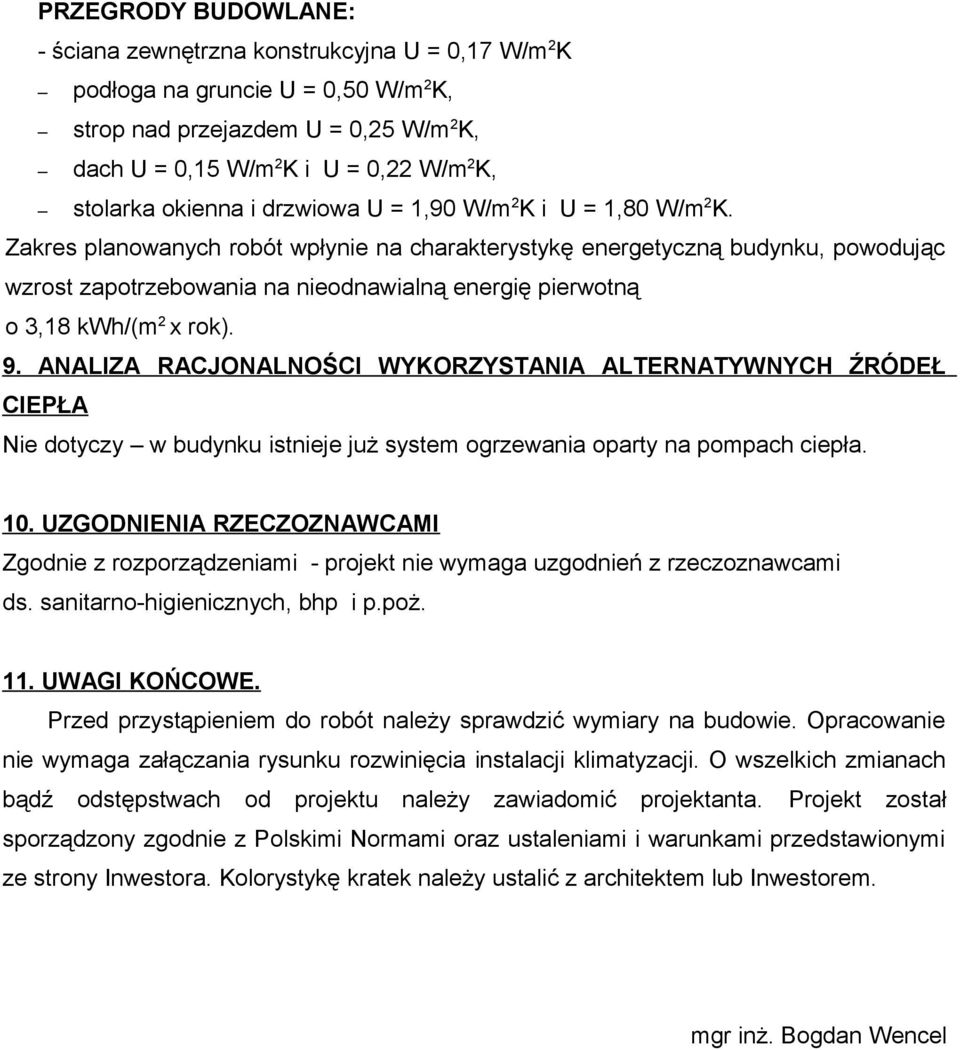

8 PRZEGRODY BUDOWLANE: - ściana zewnętrzna konstrukcyjna U = 0,17 W/m 2 K podłoga na gruncie U = 0,50 W/m 2 K, strop nad przejazdem U = 0,25 W/m 2 K, dach U = 0,15 W/m 2 K i U = 0,22 W/m 2 K, stolarka okienna i drzwiowa U = 1,90 W/m 2 K i U = 1,80 W/m 2 K. Zakres planowanych robót wpłynie na charakterystykę energetyczną budynku, powodując wzrost zapotrzebowania na nieodnawialną energię pierwotną o 3,18 kwh/(m 2 x rok). 9. ANALIZA RACJONALNOŚCI WYKORZYSTANIA ALTERNATYWNYCH ŹRÓDEŁ CIEPŁA Nie dotyczy w budynku istnieje już system ogrzewania oparty na pompach ciepła. 10. UZGODNIENIA RZECZOZNAWCAMI Zgodnie z rozporządzeniami - projekt nie wymaga uzgodnień z rzeczoznawcami ds. sanitarno-higienicznych, bhp i p.poż. 11. UWAGI KOŃCOWE. Przed przystąpieniem do robót należy sprawdzić wymiary na budowie. Opracowanie nie wymaga załączania rysunku rozwinięcia instalacji klimatyzacji. O wszelkich zmianach bądź odstępstwach od projektu należy zawiadomić projektanta. Projekt został sporządzony zgodnie z Polskimi Normami oraz ustaleniami i warunkami przedstawionymi ze strony Inwestora. Kolorystykę kratek należy ustalić z architektem lub Inwestorem. mgr inż. Bogdan Wencel
