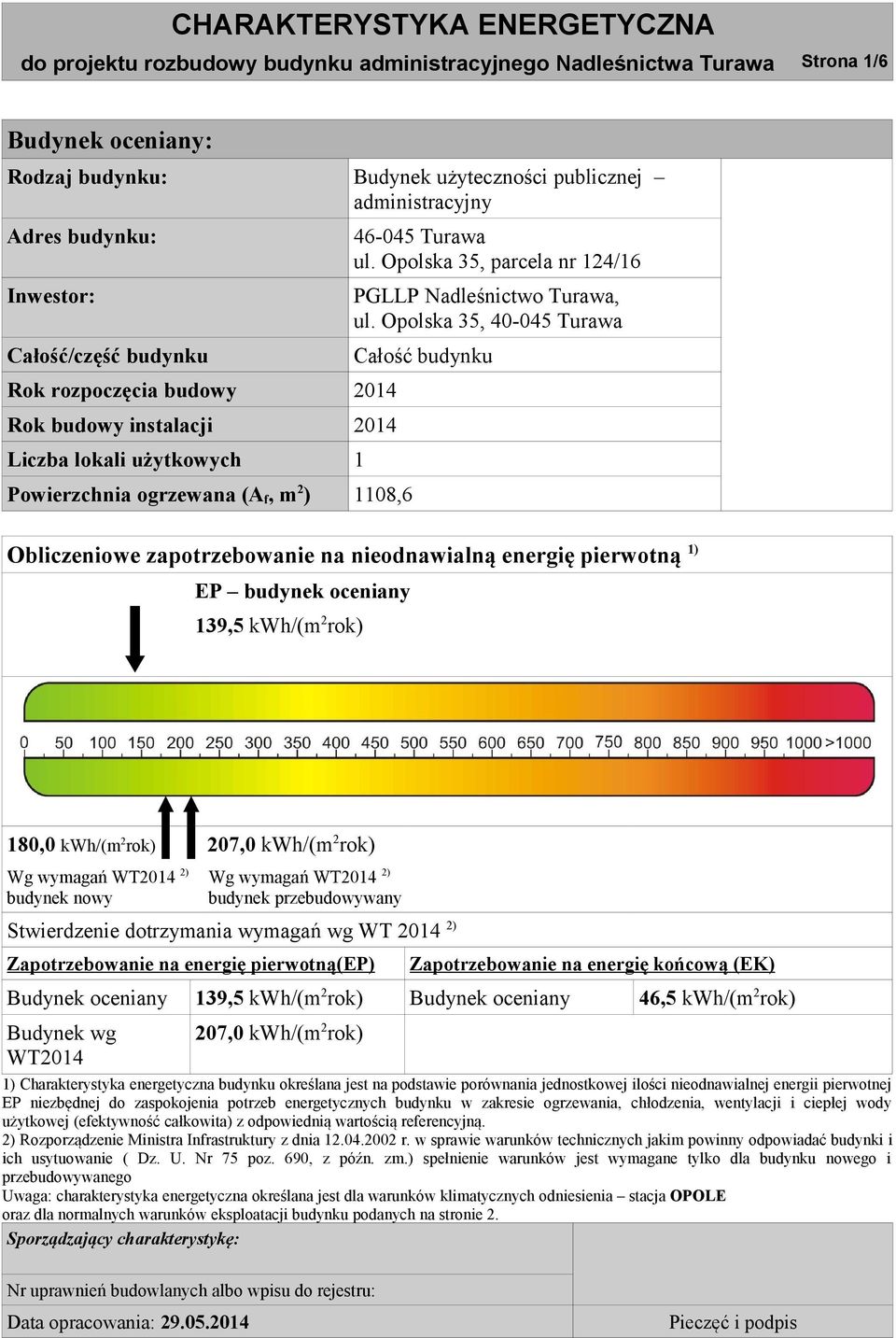

1 CHARAKTERYSTYKA ENERGETYCZNA do projektu rozbudowy budynku administracyjnego Nadleśnictwa Turawa Strona 1/6 Budynek oceniany: Rodzaj budynku: Budynek użyteczności publicznej administracyjny Adres budynku: Inwestor: Całość/część budynku Rok rozpoczęcia budowy 2014 Rok budowy instalacji 2014 Liczba lokali użytkowych 1 Powierzchnia ogrzewana (A f, m 2 ) 1108, Turawa ul. Opolska 35, parcela nr 124/16 PGLLP Nadleśnictwo Turawa, ul. Opolska 35, Turawa Całość budynku Obliczeniowe zapotrzebowanie na nieodnawialną energię pierwotną 1) EP budynek oceniany 139,5 kwh/(m 2 rok) 180,0 kwh/(m 2 rok) 207,0 kwh/(m 2 rok) Wg wymagań WT2014 2) budynek nowy Wg wymagań WT2014 2) budynek przebudowywany Stwierdzenie dotrzymania wymagań wg WT ) Zapotrzebowanie na energię pierwotną(ep) Zapotrzebowanie na energię końcową (EK) Budynek oceniany 139,5 kwh/(m 2 rok) Budynek oceniany 46,5 kwh/(m 2 rok) Budynek wg WT ,0 kwh/(m 2 rok) 1) Charakterystyka energetyczna budynku określana jest na podstawie porównania jednostkowej ilości nieodnawialnej energii pierwotnej EP niezbędnej do zaspokojenia potrzeb energetycznych budynku w zakresie ogrzewania, chłodzenia, wentylacji i ciepłej wody użytkowej (efektywność całkowita) z odpowiednią wartością referencyjną. 2) Rozporządzenie Ministra Infrastruktury z dnia r. w sprawie warunków technicznych jakim powinny odpowiadać budynki i ich usytuowanie ( Dz. U. Nr 75 poz. 690, z późn. zm.) spełnienie warunków jest wymagane tylko dla budynku nowego i przebudowywanego Uwaga: charakterystyka energetyczna określana jest dla warunków klimatycznych odniesienia stacja OPOLE oraz dla normalnych warunków eksploatacji budynku podanych na stronie 2. Sporządzający charakterystykę: Nr uprawnień budowlanych albo wpisu do rejestru: Data opracowania: Pieczęć i podpis

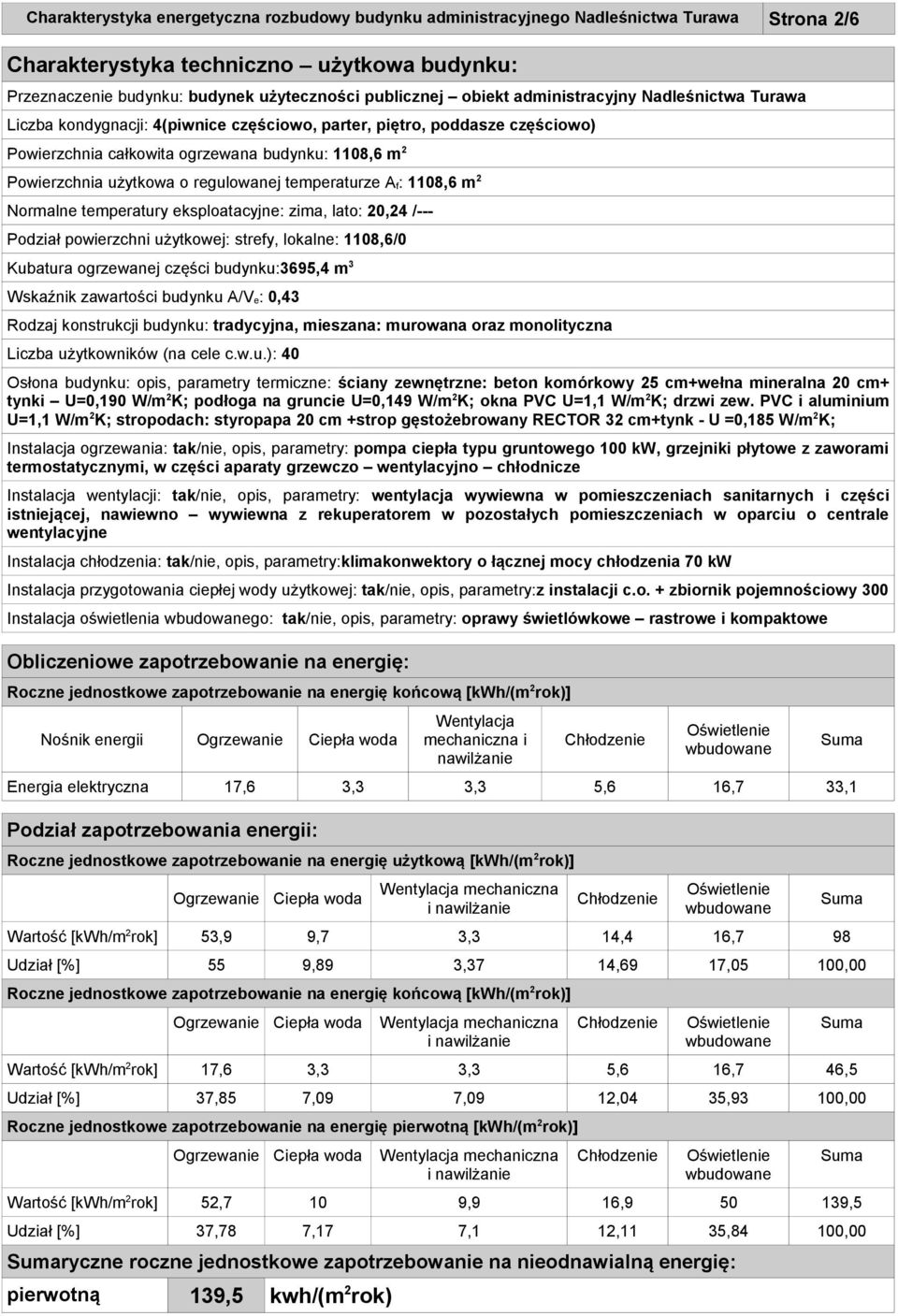

2 Charakterystyka energetyczna rozbudowy budynku administracyjnego Nadleśnictwa Turawa Strona 2/6 Charakterystyka techniczno użytkowa budynku: Przeznaczenie budynku: budynek użyteczności publicznej obiekt administracyjny Nadleśnictwa Turawa Liczba kondygnacji: 4(piwnice częściowo, parter, piętro, poddasze częściowo) Powierzchnia całkowita ogrzewana budynku: 1108,6 m 2 Powierzchnia użytkowa o regulowanej temperaturze A f: 1108,6 m 2 Normalne temperatury eksploatacyjne: zima, lato: 20,24 /--- Podział powierzchni użytkowej: strefy, lokalne: 1108,6/0 Kubatura ogrzewanej części budynku:3695,4 m 3 Wskaźnik zawartości budynku A/V e: 0,43 Rodzaj konstrukcji budynku: tradycyjna, mieszana: murowana oraz monolityczna Liczba użytkowników (na cele c.w.u.): 40 Osłona budynku: opis, parametry termiczne: ściany zewnętrzne: beton komórkowy 25 cm+wełna mineralna 20 cm+ tynki U=0,190 W/m 2 K; podłoga na gruncie U=0,149 W/m 2 K; okna PVC U=1,1 W/m 2 K; drzwi zew. PVC i aluminium U=1,1 W/m 2 K; stropodach: styropapa 20 cm +strop gęstożebrowany RECTOR 32 cm+tynk - U =0,185 W/m 2 K; Instalacja ogrzewania: tak/nie, opis, parametry: pompa ciepła typu gruntowego 100 kw, grzejniki płytowe z zaworami termostatycznymi, w części aparaty grzewczo wentylacyjno chłodnicze Instalacja wentylacji: tak/nie, opis, parametry: wentylacja wywiewna w pomieszczeniach sanitarnych i części istniejącej, nawiewno wywiewna z rekuperatorem w pozostałych pomieszczeniach w oparciu o centrale wentylacyjne Instalacja chłodzenia: tak/nie, opis, parametry:klimakonwektory o łącznej mocy chłodzenia 70 kw Instalacja przygotowania ciepłej wody użytkowej: tak/nie, opis, parametry:z instalacji c.o. + zbiornik pojemnościowy 300 Instalacja oświetlenia go: tak/nie, opis, parametry: oprawy świetlówkowe rastrowe i kompaktowe Obliczeniowe zapotrzebowanie na energię: Roczne jednostkowe zapotrzebowanie na energię końcową [kwh/(m 2 rok)] Nośnik energii Ogrzewanie Ciepła woda Wentylacja mechaniczna i nawilżanie Energia elektryczna 17,6 3,3 3,3 5,6 16,7 33,1 Podział zapotrzebowania energii: Roczne jednostkowe zapotrzebowanie na energię użytkową [kwh/(m 2 rok)] Ogrzewanie Ciepła woda Wentylacja mechaniczna i nawilżanie Wartość [kwh/m 2 rok] 53,9 9,7 3,3 14,4 16,7 98 Udział [%] 55 9,89 3,37 14,69 17,05 100,00 Roczne jednostkowe zapotrzebowanie na energię końcową [kwh/(m 2 rok)] Ogrzewanie Ciepła woda Wentylacja mechaniczna i nawilżanie Wartość [kwh/m 2 rok] 17,6 3,3 3,3 5,6 16,7 46,5 Udział [%] 37,85 7,09 7,09 12,04 35,93 100,00 Roczne jednostkowe zapotrzebowanie na energię pierwotną [kwh/(m 2 rok)] Ogrzewanie Ciepła woda Wentylacja mechaniczna i nawilżanie Wartość [kwh/m 2 rok] 52,7 10 9,9 16, ,5 Udział [%] 37,78 7,17 7,1 12,11 35,84 100,00 ryczne roczne jednostkowe zapotrzebowanie na nieodnawialną energię: pierwotną 139,5 kwh/(m 2 rok)

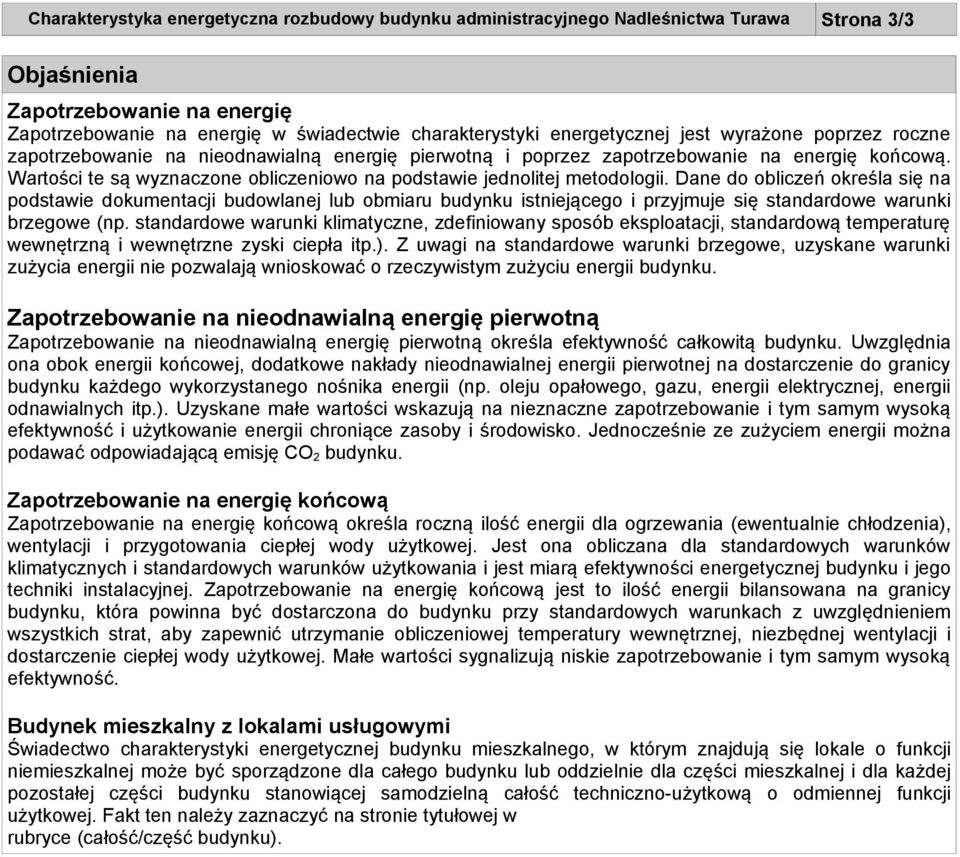

3 Charakterystyka energetyczna rozbudowy budynku administracyjnego Nadleśnictwa Turawa Strona 3/3 Objaśnienia Zapotrzebowanie na energię Zapotrzebowanie na energię w świadectwie charakterystyki energetycznej jest wyrażone poprzez roczne zapotrzebowanie na nieodnawialną energię pierwotną i poprzez zapotrzebowanie na energię końcową. Wartości te są wyznaczone obliczeniowo na podstawie jednolitej metodologii. Dane do obliczeń określa się na podstawie dokumentacji budowlanej lub obmiaru budynku istniejącego i przyjmuje się standardowe warunki brzegowe (np. standardowe warunki klimatyczne, zdefiniowany sposób eksploatacji, standardową temperaturę wewnętrzną i wewnętrzne zyski ciepła itp.). Z uwagi na standardowe warunki brzegowe, uzyskane warunki zużycia energii nie pozwalają wnioskować o rzeczywistym zużyciu energii budynku. Zapotrzebowanie na nieodnawialną energię pierwotną Zapotrzebowanie na nieodnawialną energię pierwotną określa efektywność całkowitą budynku. Uwzględnia ona obok energii końcowej, dodatkowe nakłady nieodnawialnej energii pierwotnej na dostarczenie do granicy budynku każdego wykorzystanego nośnika energii (np. oleju opałowego, gazu, energii elektrycznej, energii odnawialnych itp.). Uzyskane małe wartości wskazują na nieznaczne zapotrzebowanie i tym samym wysoką efektywność i użytkowanie energii chroniące zasoby i środowisko. Jednocześnie ze zużyciem energii można podawać odpowiadającą emisję CO 2 budynku. Zapotrzebowanie na energię końcową Zapotrzebowanie na energię końcową określa roczną ilość energii dla ogrzewania (ewentualnie chłodzenia), wentylacji i przygotowania ciepłej wody użytkowej. Jest ona obliczana dla standardowych warunków klimatycznych i standardowych warunków użytkowania i jest miarą efektywności energetycznej budynku i jego techniki instalacyjnej. Zapotrzebowanie na energię końcową jest to ilość energii bilansowana na granicy budynku, która powinna być dostarczona do budynku przy standardowych warunkach z uwzględnieniem wszystkich strat, aby zapewnić utrzymanie obliczeniowej temperatury wewnętrznej, niezbędnej wentylacji i dostarczenie ciepłej wody użytkowej. Małe wartości sygnalizują niskie zapotrzebowanie i tym samym wysoką efektywność. Budynek mieszkalny z lokalami usługowymi Świadectwo charakterystyki energetycznej budynku mieszkalnego, w którym znajdują się lokale o funkcji niemieszkalnej może być sporządzone dla całego budynku lub oddzielnie dla części mieszkalnej i dla każdej pozostałej części budynku stanowiącej samodzielną całość techniczno-użytkową o odmiennej funkcji użytkowej. Fakt ten należy zaznaczyć na stronie tytułowej w rubryce (całość/część budynku).

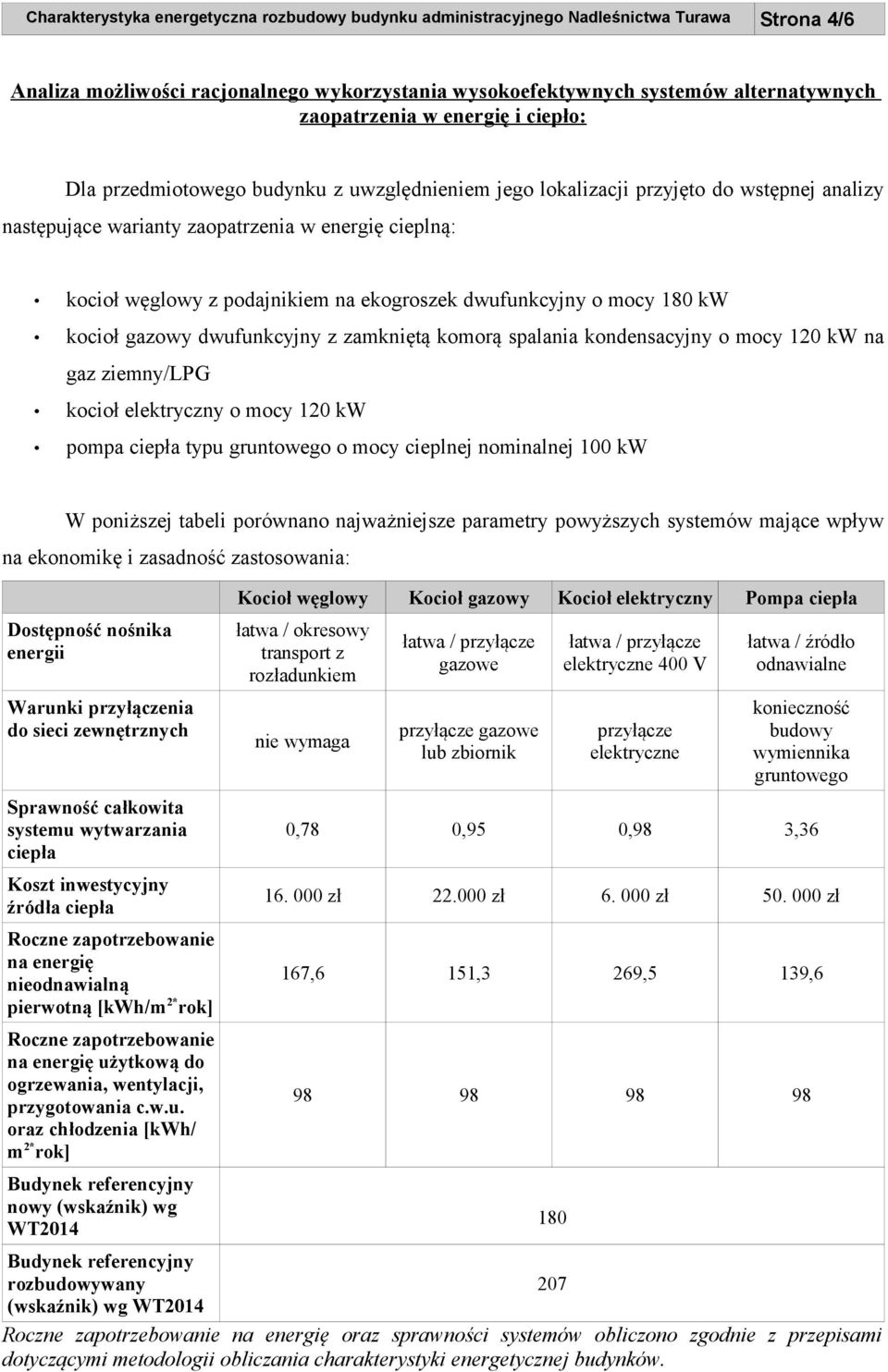

4 Charakterystyka energetyczna rozbudowy budynku administracyjnego Nadleśnictwa Turawa Strona 4/6 Analiza możliwości racjonalnego wykorzystania wysokoefektywnych systemów alternatywnych zaopatrzenia w energię i ciepło: Dla przedmiotowego budynku z uwzględnieniem jego lokalizacji przyjęto do wstępnej analizy następujące warianty zaopatrzenia w energię cieplną: kocioł węglowy z podajnikiem na ekogroszek dwufunkcyjny o mocy 180 kw kocioł gazowy dwufunkcyjny z zamkniętą komorą spalania kondensacyjny o mocy 120 kw na gaz ziemny/lpg kocioł elektryczny o mocy 120 kw pompa ciepła typu gruntowego o mocy cieplnej nominalnej 100 kw W poniższej tabeli porównano najważniejsze parametry powyższych systemów mające wpływ na ekonomikę i zasadność zastosowania: Dostępność nośnika energii Warunki przyłączenia do sieci zewnętrznych Sprawność całkowita systemu wytwarzania ciepła Koszt inwestycyjny źródła ciepła Roczne zapotrzebowanie na energię nieodnawialną pierwotną [kwh/m 2* rok] Roczne zapotrzebowanie na energię użytkową do ogrzewania, wentylacji, przygotowania c.w.u. oraz chłodzenia [kwh/ m 2* rok] Budynek referencyjny nowy (wskaźnik) wg WT2014 Kocioł węglowy Kocioł gazowy Kocioł elektryczny Pompa ciepła łatwa / okresowy transport z rozładunkiem nie wymaga łatwa / przyłącze gazowe przyłącze gazowe lub zbiornik łatwa / przyłącze elektryczne 400 V przyłącze elektryczne łatwa / źródło odnawialne konieczność budowy wymiennika gruntowego 0,78 0,95 0,98 3, zł zł zł zł 167,6 151,3 269,5 139, Budynek referencyjny rozbudowywany 207 (wskaźnik) wg WT2014 Roczne zapotrzebowanie na energię oraz sprawności systemów obliczono zgodnie z przepisami dotyczącymi metodologii obliczania charakterystyki energetycznej budynków. 180

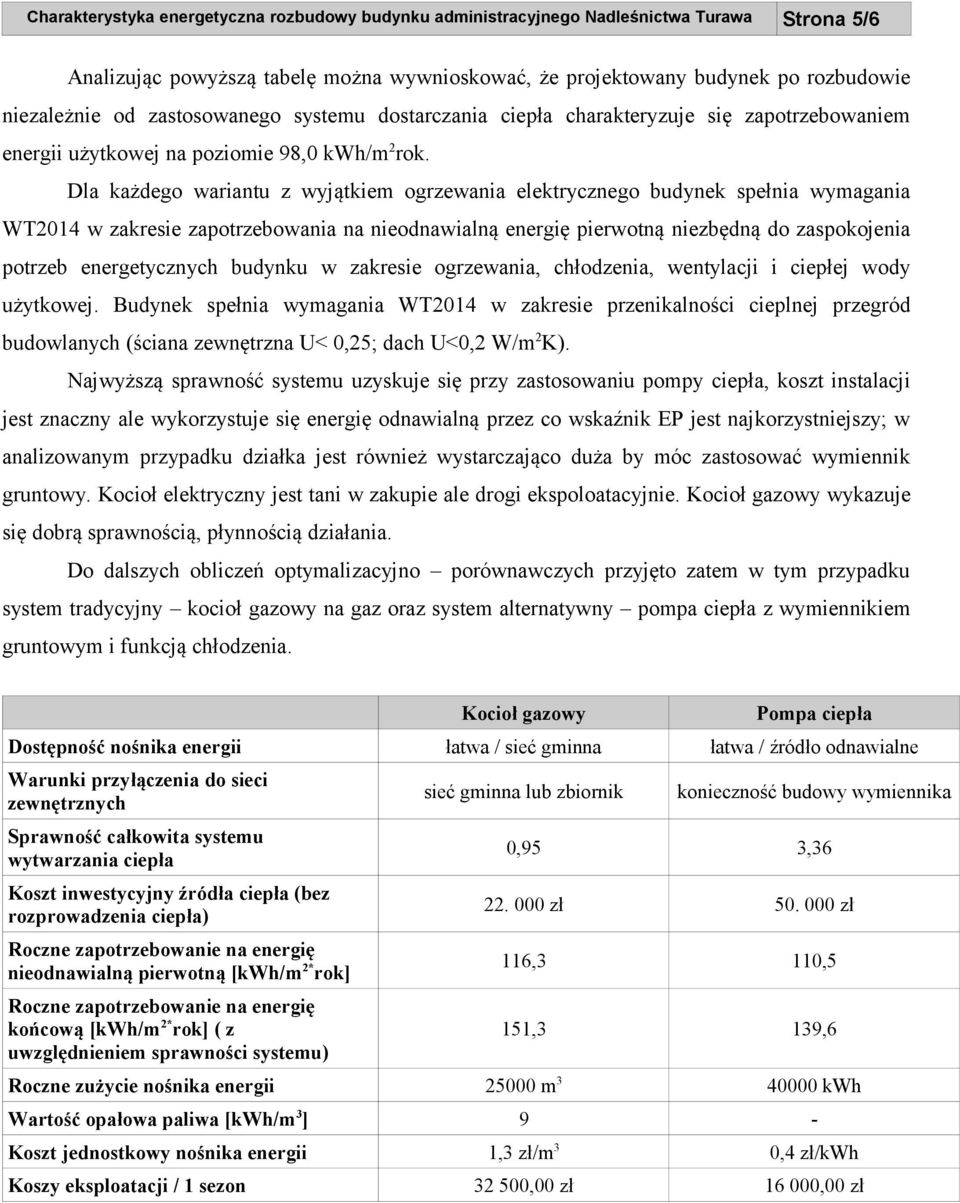

5 Charakterystyka energetyczna rozbudowy budynku administracyjnego Nadleśnictwa Turawa Strona 5/6 Analizując powyższą tabelę można wywnioskować, że projektowany budynek po rozbudowie niezależnie od zastosowanego systemu dostarczania ciepła charakteryzuje się zapotrzebowaniem energii użytkowej na poziomie 98,0 kwh/m 2 rok. Dla każdego wariantu z wyjątkiem ogrzewania elektrycznego budynek spełnia wymagania WT2014 w zakresie zapotrzebowania na nieodnawialną energię pierwotną niezbędną do zaspokojenia potrzeb energetycznych budynku w zakresie ogrzewania, chłodzenia, wentylacji i ciepłej wody użytkowej. Budynek spełnia wymagania WT2014 w zakresie przenikalności cieplnej przegród budowlanych (ściana zewnętrzna U< 0,25; dach U<0,2 W/m 2 K). Najwyższą sprawność systemu uzyskuje się przy zastosowaniu pompy ciepła, koszt instalacji jest znaczny ale wykorzystuje się energię odnawialną przez co wskaźnik EP jest najkorzystniejszy; w analizowanym przypadku działka jest również wystarczająco duża by móc zastosować wymiennik gruntowy. Kocioł elektryczny jest tani w zakupie ale drogi ekspoloatacyjnie. Kocioł gazowy wykazuje się dobrą sprawnością, płynnością działania. Do dalszych obliczeń optymalizacyjno porównawczych przyjęto zatem w tym przypadku system tradycyjny kocioł gazowy na gaz oraz system alternatywny pompa ciepła z wymiennikiem gruntowym i funkcją chłodzenia. Kocioł gazowy Pompa ciepła Dostępność nośnika energii łatwa / sieć gminna łatwa / źródło odnawialne Warunki przyłączenia do sieci zewnętrznych Sprawność całkowita systemu wytwarzania ciepła Koszt inwestycyjny źródła ciepła (bez rozprowadzenia ciepła) Roczne zapotrzebowanie na energię nieodnawialną pierwotną [kwh/m 2* rok] Roczne zapotrzebowanie na energię końcową [kwh/m 2* rok] ( z uwzględnieniem sprawności systemu) sieć gminna lub zbiornik konieczność budowy wymiennika 0,95 3, zł zł 116,3 110,5 151,3 139,6 Roczne zużycie nośnika energii m kwh Wartość opałowa paliwa [kwh/m 3 ] 9 - Koszt jednostkowy nośnika energii 1,3 zł/m 3 0,4 zł/kwh Koszy eksploatacji / 1 sezon ,00 zł ,00 zł

6 Charakterystyka energetyczna rozbudowy budynku administracyjnego Nadleśnictwa Turawa Strona 6/6 Analiza porównawcza obu systemów w tym przypadku wskazuje że najbardziej uzasadnionym ekonomicznie rozwiązaniem jest pompa ciepła, która choć droższa w zakupie będzie rozwiązaniem tańszym eksploatacyjnie co przy długim okresie eksploatacji oznacza większą opłacalność rozwiązania. Jest to rozwiązanie zgodne z zasadami wykorzystania energii odnawialnej, elastyczne, spełniające wymagania w zakresie WT2014. Pompa ciepła ma też wiele innych zalet: brak emisji zanieczyszczeń ze spalania, wysoką sprawność itd. Rozwiązanie alternatywne w postaci kotła gazowego jest tańsze w zakupie lecz droższe w eksploatacji. Podsumowując powyższe w przedmiotowym przypadku jako najbardziej racjonalne rozwiązanie przyjęto system niekonwencjonalny tj. instalację pompy ciepła typu gruntowego wyposażonej w 13 sond głębinowych po 150 m o mocy nominalnej grzewczej 100 kw i chłodniczej 70 kw.
