1 Pos: 2 /DinA4 - Anl eitun gen Online /Inh alt/knx/doo rentry / AP-xxx/Tit elblat t AP-xxx - 1 9\mod_ _ === E nde der Liste für Tex tma rke C over === VER: Interfejs kamery

2 Pos: 4 /Busc h-jaeger (N eust rukt ur)/modul-st ruktur/onli ne-d okument ation /Inhaltsverzeichnis ( --> Für alle Dokumente <-- )/Inhaltsverzeic 19\mod === E nde der Liste für Tex tma rke TOC == = 1 Bezpieczeństwo Przeznaczenie Środowisko Urządzenia ABB Działanie Elementy sterujące Tryby pracy Tryb=1, praca jako niezależna Stacja zewnętrzna Tryb=2, praca skojarzona ze Stacją zewnętrzną Tryb=3, praca skojarzona z jednostką ochrony Tryb=4, tryb programowania Tryb programowania Z i bez stałego zasilania Sygnał wideo z cyfrowej nagrywarki wideo (DVR) innego producenta Sygnał wideo do zapisu na cyfrowej nagrywarce wideo (DVR) innego producenta Dane techniczne Przegląd informacji Schemat połączeń urządzenia Montaż/instalacja Wymagania wobec elektryków Ogólna instrukcja montażu Montaż Montaż powierzchniowy Montaż podtynkowy Montaż DIN

3 Pos: 7 /Busc h-ja ege r (N eust rukt ur)/mo dul-st ruktu r/onli ne-d oku ment ation /Sicher heit (--> Für alle Dok umente <- -)/Wa rn hinweise /Sicher heit \mod_ Pos: 9 /DinA4 - Anl eitungen Online /Inhalt/KNX/DoorEntry /83220-AP- xxx/besti mmungsgemaesser Gebrauch AP-xxx- 20\mod_ _ Pos: 11 /B usch-j aeg er (Neus truk tur )/Modul -Strukt ur/o nline -Doku me ntatio n/umw elt ( --> Für all e Doku me nte <-- )/Hinweis e/hinw eis - U mwelt - Hinweis Elektroge 1 8\mo d_ _ Pos: 13 /B usch-j aeg er (Neus truk tur )/M odul -Strukt ur/o nline -Doku me ntatio n/umw elt ( --> Für all e Doku me nte <-- )/Hinweis e/hinw eis - U mwelt - ABB Elektro ger 19\mo d_ _15.d 1 Pos: 6 /Busc h-jaeger (N eust rukt ur)/modul-st ruktur/onli ne-d okument ation /Überschri ften (- -> Für alle D okument e < --)/1. Ebene/S - T 18\mod 1 1 Bezpieczeństwo Ostrzeżenie Napięcie elektryczne! Bezpośredni lub pośredni kontakt z częściami pod napięciem prowadzi do niebezpiecznego przepływu prądu elektrycznego przez organizm. Może to spowodować porażenie prądem, poparzenia lub śmierć. Przed montażem i demontażem należy odłączyć napięcie sieciowe! Prace przy sieci V mogą wykonywać wyłącznie specjaliści! Pos: 8 /Busc h-jaeger (N eust rukt ur)/modul-st ruktur/onli ne-d okument ation /Überschri ften (- -> Für alle D okument e < --)/1. Ebene/A - F /Bestimmungsgemäßer 18\mod 1 2 Przeznaczenie Interfejs kamery służy do integracji typowej kamery analogowej z systemem domofonowym i pozwala na podłączenie do 4 kamer analogowych. Każda kamera zewnętrzna jest zasilana samodzielnie. Pos: 10 /B usch-j aeg er (Neus truk tur )/Modul -Strukt ur/o nline -Doku me ntatio n/übe rsch rifte n ( --> Fü r alle Doku men te < -- )/1. E bene /U - Z/U 18\ mod _ _1 5.d Środowisko Ochrona środowiska! Nie można wyrzucać urządzeń elektrycznych ani elektronicznych z odpadami z gospodarstwa domowego. Urządzenie zawiera cenne surowce, które można ponownie wykorzystać. Dlatego należy je oddać do odpowiedniego punktu zbiórki. Pos: 12 /Di na4 - A nleitu ngen Onlin e/ueb ersc hrift en/2./abb Gera 19 \mo d_ Urządzenia ABB Na wszystkich materiałach pakunkowych i urządzeniach firmy ABB znajdują się oznakowania i symbole atestujące dotyczące ich właściwej utylizacji. Materiały pakunkowe i urządzenia elektryczne, jak również ich elementy należy zawsze oddawać do utylizacji w autoryzowanych punktach zbiórki lub zakładach utylizacji odpadów. 3

4 Produkty firmy ABB spełniają wymogi prawne i są w szczególności zgodne z ustawami o urządzeniach elektrycznych i elektronicznych oraz rozporządzeniem REACH. (Dyrektywa UE 2002/96/WE WEEE i RoHS 2002/95/WE) (Rozporządzenie UE REACH i ustawa wykonawcza do rozporządzenia (WE) nr 1907/2006) 4

5 Pos: 20 /Di na4 - A nleitu ngen Onlin e/ueb ersc hrift en/3./bedie nele men 20\mod _ _1 5.do Pos: 21 /Di na4 - A nleitu ngen Onlin e/in halt/knx/do orent ry/ AP-xxx/Be dienel eme nte \mo d_ _15.d 1 Pos: 22 /B usch-j aeg er (Neus truk tur )/Modul -Strukt ur/o nline -Doku me ntatio n/steu ermod ule - Onlin e-dok ume ntati on ( --> Für alle Dok ume nte <- -)/ S eiten umb ruch 9\mod_ _0. 1 Pos: 18 /Di na4 - A nleitu ngen Onlin e/ueb ersc hrift en/1./bedie nun 18\mod_ Działanie Pos: 19 /Di na4 - A nleitu ngen Onlin e/ueb ersc hrift en/2./normale r Bet 18 \mo d_ Elementy sterujące Rys. 1: Przegląd przycisków sterujących Nr Funkcje 1 Wejście magistrali 2 Wyjście magistrali 3 Wyjście CVBS 4 Przełączanie zasilania kamer Szczegółowe informacje, patrz rozdział 4.4 Z i bez stałego zasilania 5 Tryb pracy Są 4 tryby pracy interfejsu kamery, szczegółowe informacje można znaleźć w rozdziale 4.3 Tryb obsługi 6 Służy do ustawienia adresu urządzeń powiązanych 7 Służy do ustawienia adresu interfejsu kamery 8 Dioda sygnalizacji stanu pracy -Zielona: gotowe do pracy -Pomarańczowa: w trybie ustawień -Czerwone: usterka 9 Mikroprzełącznik do włączania/wyłączania kanału wideo 10 Przycisk programowania, służy do przejścia w tryb programowania wejścia wideo (obsługa sygnału wejściowego CVBS) 5

6 Pos: 71 /Di na4 - A nleitu ngen Onlin e/ueb ersc hrift en/3./abschl usswide rsta 19\mod _ _1 5.do Pos: 26 /Di na4 - A nleitu ngen Onlin e/ueb ersc hrift en/2./bedie nakti 2 0\mod_ Tryby pracy Pos: 72 /Di na4 - A nleitu ngen Onlin e/in halt/knx/do orent ry/bedie nun g/abschl usswide rsta nd s etzen \mod _ _1 5.do Tryb=1, praca jako niezależna Stacja zewnętrzna Rys. 2: Tryb=1, praca jako niezależna Stacja zewnętrzna Przeł. obrotowy Wartość Uwagi Tryb 1 Interfejs kamery działa jako niezależny interfejs kamery Adres Pusty ID 2 ID przyjmuje kolejno wartości od 1 do 9 i nie może być równy adresowi interfejsu kamery lub innego interfejsu kamery Pos: 74 /Di na4 - A nleitu ngen Onlin e/in halt/knx/do orent ry/bedie nun g/maste r/slave Sc halte r setz en \mod_ _ Mikroprzełącznik Ustawić na ON (włączony), kiedy podłączona jest kamera. 1~4 Pojemność Każdy interfejs kamery obsługuje 4 kamery analogowe Łącznie może być 9 interfejsów kamery (tryb=1) w jednym systemie Działanie Naciśnij przycisk, aby przejrzeć w czasie dozorowania obraz z kamer jedna po drugiej. 6

7 Pos: 74 /Di na4 - A nleitu ngen Onlin e/in halt/knx/do orent ry/bedie nun g/maste r/slave Sc halte r setz en \mod_ _ Tryb=2, praca skojarzona ze Stacją zewnętrzną Rys. 3: Tryb=2, praca skojarzona z interfejsem kamery Przeł. obrotowy Wartość Uwagi Tryb 2 Interfejs kamery pracuje w skojarzeniu z interfejsem kamery Adres 1 Adres skojarzonego interfejsu kamery, od 1 do 9 ID 1 ID może zostać ustawiony w zakresie od 1 do 9 i powinien być unikalny. Mikroprzełącznik 1~4 Ustawić na ON (włączony), kiedy podłączona jest kamera. Pojemność Każdy interfejs kamery obsługuje 4 kamery analogowe Z każdym interfejsem kamery można skojarzyć łącznie 15 kamer (w tym 2 kamery wbudowane w interfejs kamery) Działanie Naciśnij przycisk, aby przejrzeć w czasie dozorowania obraz z kamer jedna po drugiej. 7

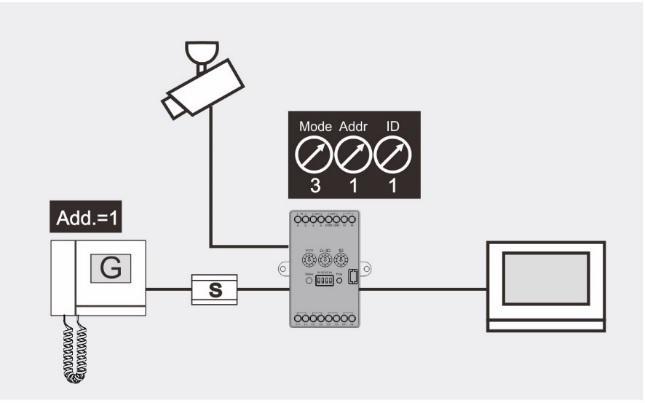

8 Pos: 75 /B usch-j aeg er (Neus truk tur )/Modul -Strukt ur/o nline -Doku me ntatio n/steu ermod ule - Onlin e-dok ume ntati on ( --> Für alle Dok ume nte <- -)/ S eiten umb ruch 9\mod_ _ Tryb=3, praca skojarzona z jednostką ochrony Rys. 4: Tryb=3, praca skojarzona z jednostką ochrony Przeł. obrotowy Wartość Uwagi Tryb 3 Interfejs kamery pracuje w skojarzeniu z jednostką ochrony Adres 1 Adres jednostki ochrony, od 1 do 9 ID 1 ID może zostać ustawiony w zakresie od 1 do 9 i powinien być unikalny. Mikroprzełącznik 1~4 Ustawić na ON (włączony), kiedy podłączona jest kamera. Pojemność Każdy interfejs kamery obsługuje 4 kamery analogowe Łącznie z jednostką ochrony można skojarzyć 15 kamer Działanie W czasie komunikacji jednostka ochrony może, po naciśnięciu przycisku Enable (Włącz), wysyłać obraz do stacji wewnętrznej. 8

9 4.2.4 Tryb=4, tryb programowania Rys. 5: Tryb=4, tryb programowania Przeł. obrotowy Wartość Uwagi Tryb 4 Interfejs kamery działa w trybie programowania Adres Pusty Tryb interfejsu kamery, Adres interfejsu kamery, adres urządzenia skojarzonego mogą zostać zaprogramowane z użyciem ID Pusty oprogramowania. W trybie=4 interfejs kamery, oprócz interfejsu kamery i jednostki ochrony, może zostać skojarzony również z wewnętrzną stacją wideo. Jeżeli interfejs kamery jest skojarzony z wewnętrzną stacją wideo, ID powinien zaczynać się kolejno od 1 do 9. Szczegółowe informacje można znaleźć w rozdziale 4.3 Tryb programowania Mikroprzełącznik 1~4 Ustawić na ON (włączony), kiedy podłączona jest kamera. Pojemność Każdy interfejs kamery obsługuje 4 kamery analogowe, każda kamera może być oddzielnie skojarzona z różnymi urządzeniami (takimi jak stacja zewnętrzna, jednostka ochrony, wewnętrzna stacja wideo). Z każdą wewnętrzną stacją wideo można skojarzyć łącznie 36 kamer, każda kamera może być skojarzona z 250 stacjami wewnętrznymi. 9

10 4.3 Tryb programowania start R1 R2 R3 1. W celu przejścia w tryb programowania przytrzymaj przycisk Prog przez 3 s. 2. Za pomocą mikroprzełącznika V1/V2/V3/V4 wybierz kamery do ustawienia. 3. Za pomocą R3 przypisz adres do interfejsu kamery. 4. Ustaw tryb pracy za pomocą R1. Tryb=1, Interfejs kamery działa jako niezależna Stacja zewnętrzna. Tryb=2, Interfejs kamery działa w skojarzeniu ze Stacją zewnętrzną. Tryb=3, Interfejs kamery działa w skojarzeniu z Jednostką ochrony. Tryb=4, Interfejs kamery działa w skojarzeniu ze Stacją wewnętrzną. 5. Aby zapisać bieżące ustawienia, na krótko naciśnij przycisk Prog. 6. Za pomocą tych trzech przełączników obrotowych (R1, R2, R3) ustaw adres skojarzonego urządzenia. Adres=R1*100+R2*10+R3 7. Aby zapisać bieżące ustawienia, na krótko naciśnij przycisk Prog. Kontynuuj programow anie T 8. W celu wyjścia z trybu programowania przytrzymaj przycisk Prog przez 3 s. N Koniec 10

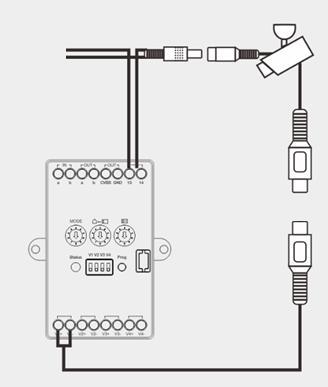

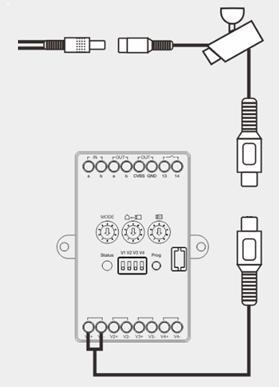

11 4.4 Z i bez stałego zasilania 12 V V + - Kamera ze stałym zasilaniem Kamera bez stałego zasilania 11

12 4.5 Sygnał wideo z cyfrowej nagrywarki wideo (DVR) innego producenta DVR Rys. 6: Sygnał wideo z cyfrowej nagrywarki wideo (DVR) innego producenta Uwaga: 1) Sygnał wyjściowy DVR może być jednym z sygnałów wejściowych do interfejsu kamery (w trybie=1,2,3,4) 2) Każdy interfejs kamery obsługuje 4 sygnały DVR 12

13 Pos: 75 /B usch-j aeg er (Neus truk tur )/Modul -Strukt ur/o nline -Doku me ntatio n/steu ermod ule - Onlin e-dok ume ntati on ( --> Für alle Dok ume nte <- -)/ S eiten umb ruch 9\mod_ _ Sygnał wideo do zapisu na cyfrowej nagrywarce wideo (DVR) innego producenta DVR Rys. 7: Sygnał wideo do zapisu na cyfrowej nagrywarce wideo (DVR) innego producenta Uwaga: 1) Oprócz tego, że interfejs kamery wysyła sygnał wideo do wewnętrznej stacji wideo, może on również wysyłać sygnał wideo do DVR/TV przez gniazdo wyjściowe CVBS. 2) Każdy interfejs kamery obsługuje 1 wyjście CVBS 3) Po podłączeniu wyjścia CVBS do DVR/TV. Są 2 scenariusze, w których interfejs kamery będzie wysyłać sygnał wideo do DVR. Kiedy interfejs kamery znajduje się w trybie=2, zewnętrzna stacja wideo wywołuje wewnętrzną stację wideo; Kiedy interfejs kamery znajduje się w trybie=3, na jednostce ochrony naciśnięto przycisk Enable (Włącz); 4) Interfejs kamery nie wysyła sygnału wideo od DVR/TV w czasie nadzoru przez wewnętrzną stację wideo. 13

14 Pos: 78 /B usch-j aeg er (Neus truk tur )/Modul -Strukt ur/o nline -Doku me ntatio n/steu ermod ule - Onlin e-dok ume ntati on ( --> Für alle Dok ume nte <- -)/ S eiten umb ruch 9\mod_ _0. 1 E Pos: 76 /Di na4 - A nleitu ngen Onlin e/ueb ersc hrift en/1./technisc he D 18 \mo d_ Dane techniczne Pos: 77 /Di na4 - A nleitu ngen Onlin e/in halt/knx/do orent ry/ AP-xxx/ Tech nische Date n AP-x 1 8\mod_ Przegląd informacji Oznaczenie Wartość Zaciski do przewodów jednożyłowych 2 x 0.28 mm 2-2 x 0.75 mm 2 Zaciski do przewodów cienkożyłowych 2 x 0.28 mm 2-2 x 0.75 mm 2 Napięcie magistrali V prądu stałego Stopień ochrony IP 30 Temperatura robocza Wejście wideo 1 Vp-p, PAL/NTSC Wyjście wideo 1 Vp-p przy 75 Ω, PAL/NTSC Interfejs kamery do kamery Wymiary Kabel koncentryczny, maks. 100 m pozostałe przewody, m 77 mm x 61 mm x 25 mm 5.2 Schemat połączeń urządzenia Station X10 X1 1 1 a b DC GND 0 M2231X X 100 X200 M/S RC a b One on A l on M ~ ~240 M2308 IN OUT OUT a b a b CVBS GND V1+ V1- V2+ V2- V3+ V3- V4+ V4- MODE X V1 V2 V3 V4 Camera a b DC GNDLOCK COM NC NO 1 Address TT S/D MODE signal Power 12V 2 core bus 1 core wire 14

15 Pos: 80 /B usch-j aeg er (Neus truk tur )/Modul -Strukt ur/o nline -Doku me ntatio n/siche rheit (- -> Fü r alle D oku ment e < --) /Warnhinweis e/siche rheit - Nie ders pan nun gs- und 230 V-Leit ung 18\ mod _ _1 5.d 1 Pos: 79 /B usch-j aeg er (Neus truk tur )/Modul -Strukt ur/o nline -Doku me ntatio n/übe rsch rifte n ( --> Fü r alle Doku men te < -- )/1. E bene /M - O/Mont age / Ins tallatio 18\mod _ _1 5.do Montaż/instalacja Ostrzeżenie Napięcie elektryczne! Bezpośredni lub pośredni kontakt z częściami pod napięciem prowadzi do niebezpiecznego przepływu prądu elektrycznego przez organizm. Może to spowodować porażenie prądem, poparzenia lub śmierć. Przed montażem i demontażem należy odłączyć napięcie sieciowe! Prace przy sieci V mogą wykonywać wyłącznie specjaliści! Pos: 81 /B usch-j aeg er (Neus truk tur )/Modul -Strukt ur/o nline -Doku me ntatio n/siche rheit (- -> Fü r alle D oku ment e < --) /Warnhinweis e/siche rheit - Fachk enn 18 \mo d_ _ Wymagania wobec elektryków Ostrzeżenie Napięcie elektryczne! Urządzenie wolno instalować jedynie osobom posiadającym konieczną wiedzę i doświadczenie w dziedzinie elektrotechniki. Niefachowa instalacja zagraża życiu instalatora i użytkowników instalacji elektrycznej. Niefachowa instalacja może prowadzić do poważnych szkód rzeczowych, na przykład pożaru. Wymagana wiedza fachowa i warunki instalacji: Stosować poniższe zasady bezpieczeństwa (DIN VDE 0105, EN 50110): 1. Odłączyć od sieci. 2. Zabezpieczyć przed ponownym włączeniem. 3. Sprawdzić, czy urządzenie nie jest pod napięciem. 4. Podłączyć do uziemienia. 5. Zakryć lub odgrodzić sąsiadujące części znajdujące się pod napięciem. Stosować odpowiednią odzież ochronną. Stosować wyłącznie odpowiednie narzędzia i przyrządy pomiarowe. Sprawdzić rodzaj sieci zasilającej (system TN, system IT i system TT) i przestrzegać wynikających z tego warunków przyłączenia (klasyczne zerowanie, uziemienie ochronne, konieczność 15

16 wykonania dodatkowych pomiarów, itd.). Pos: 82 /Di na4 - A nleitu ngen Onlin e/in halt/knx/do orent ry/monta ge/mont age hinweis e - Allg emei 1 9\mod_ Ogólna instrukcja montażu Wszystkie odgałęzienia przewodów powinny zostać zakończone podłączonym urządzeniem magistrali (np. stacja wewnętrzna, zewnętrzna lub urządzenie systemowe). Nie instalować centrali systemu bezpośrednio obok transformatorów dzwonka lub innych urządzeń zasilających (unikanie interferencji). Nie układać przewodów magistrali systemowej wspólnie z przewodami V. Nie używać wspólnego kabla dla przewodów przyłączowych elektrozaczepów i przewodów magistrali systemowej. Unikać złączeń między różnymi typami kabli. W kablu, który ma cztery lub więcej żył, do magistrali systemowej należy wykorzystać tylko dwie żyły. Przy łączeniu przelotowym nigdy nie prowadzić przychodzącej i wychodzącej magistrali w tym samym kablu. Nigdy nie prowadzić magistrali wewnętrznej i zewnętrznej w tym samym kablu. 16

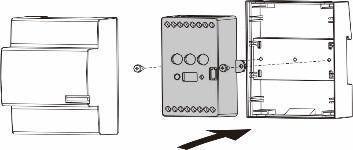

17 Pos: /DinA4 - Anleit ung en O nline/i nhal t/knx/doore ntry/ AP-xxx /Mo nta ge - Mo dule/ Mon tag e - Mon tage dos e \ mod _ _1 5.doc Montaż Montaż powierzchniowy Montaż podtynkowy Montaż DIN 17
