ABB i-bus KNX Wyjście analogowe, 4-kr., MDRC, 0-10V, 0-20mA AA/S 4.1.2, 2CDG110202R0011

Transkrypt

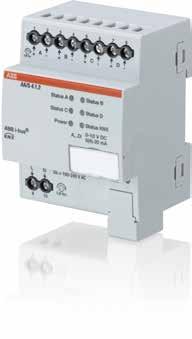

1 Dane techniczne 2CDC505168D4001 ABB i-bus KNX Opis produktu Wyjście analogowe konwertuje telegramy otrzymane przez KNX na analogowe sygnały wyjściowe. Urządzenie jest wyposażone w 4 wyjścia. Wyjścia analogowe mogą być używane niezależnie jako wyjścia prądu lub napięcia z możliwością ustawiania sygnałów wyjściowych. Wyjście analogowe jest urządzeniem do montażu szeregowego w rozdzielnicy elektrycznej. Połączenie z systemem KNX zostaje ustanowione przy użyciu zacisku przyłączeniowego magistrali. Urządzenie wymaga zewnętrznego napięcia pomocniczego V AC. Parametryzacja i programowanie odbywa się za pomocą ETS.

2 Dane techniczne Zasilanie Napięcie pomocnicze V AC +10 %/-15 %, 50/60 Hz Zasilanie napięciowe Przez ABB i-bus KNX Pobór prądu KNX Maks. 12 ma Strata mocy KNX Maks. 250 mw Strata mocy P 0,8 W Wyjścia analogowe 4, A D Sygnały napięciowe 0 1 V DC 0 5 V DC 0 10 V DC 1 10 V DC Sygnał prądu 0 20 ma DC 4 20 ma DC Zależnie od parametryzacji Obciążenie generujące sygnał wyjściowy Sygnał napięciowy: 1 kω Sygnał prądu: 500 Ω Wytrzymałość napięciowa 24 V AC 34 V DC Prąd wyjściowy Sygnał napięciowy Maks. 10 ma na kanał W przypadku wyjścia 1 10 V i stateczników Maks. 1 ma na kanał Sygnał prądu Maks. 20 ma na kanał Elementy obsługowe i wskaźnikowe Przycisk/dioda LED Programowanie (czerwony) Do nadawania adresu fizycznego Dioda LED Stanu A D (żółty) Wskazanie stanu kanału A...D Dioda LED Stanu KNX (zielona) Wskazanie stanu KNX Dioda LED Zasilania (zielona) Wskazanie napięcia pomocniczego Przyłącza Przyłącze KNX Zacisk przyłączeniowy magistrali, bezśrubowy Wyjścia analogowe A D Zaciski śrubowe 0,2 4,0 mm 2 sztywny/elastyczny z/bez tulejki zaciskowej 0,2 4,0 mm 2 drut Moment dokręcania Maks. 0,6 Nm Stopień ochrony IP 20 Zgodnie z normą DIN EN Klasa ochrony II Zgodnie z normą DIN EN Kategoria izolacji Kategoria przepięciowa III zgodnie z normą DIN EN Stopień zanieczyszczenia II wg DIN EN Napięcie bezpieczeństwa KNX SELV 24 V DC 2 2CDC505168D4001 AA/S 4.1.2

3 Zakres temperatur Praca -5 C +45 C Magazynowanie -25 C +55 C Transport -25 C +70 C Warunki otoczenia Maksymalna wilgotność powietrza 93%, niedopuszczalne wyroszenie Ciśnienie powietrza Atmosfera do m Konstrukcja Urządzenie do montażu szeregowego (MDRC) Modułowe urządzenie instalacyjne, Pro M Wymiary 90 x 70 x 64,5 mm (W x S x G) Szerokość montażowa w jednostkach szer. 4 moduły po 18 mm Głębokość montażowa 70 mm Montaż Na szynie nośnej 35 mm Zgodnie z normą DIN EN Pozycja montażowa Dowolna Waga 0,17 kg Obudowa/kolor Tworzywo sztuczne, szary Zatwierdzenia KNX zgodnie z normą EN , -2 Certyfikat Znak CE Zgodnie z dyrektywą o kompatybilności elektromagnetycznej oraz dyrektywą niskonapięciową Typ urządzenia Aplikacja Maks.liczba Maks. liczba Maks. liczba obiektów komunikacyjnych adresów grupowych przyporządkowań AA/S Wyjście analogowe 4f/* * = aktualny numer wersji aplikacji. W tym przypadku należy uwzględnić informacje o oprogramowaniu zamieszczone na naszej stronie głównej. Wskazówka Szczegółowy opis aplikacji, zobacz instrukcja użytkowania Wyjście analogowe AA/S 4.1.2, AA/A Instrukcja jest dostępna bezpłatnie w Internecie pod adresem Do programowania wymagane są ETS oraz bieżąca aplikacja dla urządzenia. Bieżącą aplikację wraz z odpowiednimi informacjami o oprogramowaniu można pobrać w Internecie pod adresem Po zaimportowaniu do ETS aplikacja znajduje się w oknie Katalogi w ścieżce Producenci/ABB/Wyjście/Wyjście analogowe. Urządzenie nie obsługuje funkcji zamykania hasłem urządzenia KNX w ETS. Zablokowanie dostępu do wszystkich urządzeń projektu przy użyciu klucza BCU nie ma żadnego wpływu na to urządzenie. W dalszym ciągu istnieje możliwość jego odczytu i zaprogramowania. AA/S CDC505168D4001 3

4 Schemat połączeń 24 V AC M 10 V 0 V 24 V AC A B C L VAC N A L AA/S N V B 0 V C 0 V D 0 V Status A Status C Power Us = VAC A...D: Status B Status D Status KNX 0-10 V DC 0(4)-20 ma KNX CDC072017F Ramka mocująca tabliczki 2 Przycisk Programowanie 3 Dioda LED Programowanie (czerwony) 4 Zacisk przyłączeniowy magistrali 5 Przyłącze zasilania napięciowego U s 6 Wyjście analogowe A 7 Dioda LED Stanu kanałów A D (żółty) 8 Dioda LED Stanu urządzenia (zielona) 4 2CDC505168D4001 AA/S 4.1.2

5 Rysunek wymiarowy 2CDC072033F0015 AA/S CDC505168D4001 5

6 Kontakt ABB STOTZ-KONTAKT GmbH Eppelheimer Straße Heidelberg, Niemcy Telefon: +49 (0) Faks: +49 (0) Pozostałe informacje i osoby kontaktowe: Wskazówka: Zastrzegamy sobie prawo do zmian technicznych produktów oraz zmian w treści tego dokumentu bez wcześniejszego powiadomienia. Przy zamówieniach zastosowanie mają odpowiednio ustalone warunki. ABB AG nie ponosi żadnej odpowiedzialności za ewentualne błędy lub braki w tym dokumencie. Zastrzegamy sobie wszelkie prawa do niniejszego dokumentu oraz zawartych w nim urządzeń oraz zdjęć. Powielanie, udostępnianie osobom trzecim lub wykorzystanie treści, także we fragmentach, jest zabronione bez wcześniejszej pisemnej zgody ABB AG. Druk numer 2CDC505168D4001 (10/2016) Copyright 2016 ABB Wszystkie prawa zastrzeżone
