3 === E nde der Liste für Tex tma rke TOC == = ABB-Welcome Ustawianie hasła otwierania drzwi Lista zastrzeżeń Ustawienia dźwięku Automatyczne odblokowywanie Ustawienia ekranu Data i czas Lista kamer Język Ustawienia Aktualizacja oprogramowania Czyszczenie Dostosowywanie urządzenia Opornik końcowy Podłączenie Dane techniczne Przegląd Wymiary Montaż / Instalacja Wymogi dotyczące elektromonterów Ogólne wskazówki dot. instalacji Montaż

4 Pos: 6 /Busc h-jaeger (N eust rukt ur)/modul-st ruktur/onli ne-d okument ation /Überschri ften (- -> Für alle D okument e < --)/1. Ebene/S - T 18\mod 1 ABB-Welcome 1 Wskazówki dotyczące instrukcji Proszę uważnie przeczytać niniejszy podręcznik i przestrzegać zawartych w nim wskazówek. Pozwoli to zapobiec wystąpieniu szkód osobowych i rzeczowych oraz zapewni niezawodną pracę i długą żywotność urządzenia. Starannie przechowywać podręcznik. W razie przekazania urządzenia dołączyć do niego niniejszy podręcznik. Firma Busch-Jaeger nie ponosi odpowiedzialności za szkody powstałe wskutek nieprzestrzegania treści podręcznika. W przypadku chęci uzyskania dalszych informacji lub pytań dotyczących urządzenia, prosimy skontaktować się z firmą Busch-Jaeger lub odwiedzić naszą stronę internetową: Wskazówka... Szczegółowe informacje na temat planowania instalacji ABB-Welcome i ABB-free@home znajdują się w podręcznikach systemowych. Można je pobrać na stronie Pos: 8 /Busch-Jaeger (Neustruktur)/Modul-Struktur/Online-Dokumentation/Überschriften (--> Für alle Dokumente <--)/1. Ebene/A - F/Bestimmungsgemäßer Bezpieczeństwo Urządzenie jest skonstruowane zgodnie z obowiązującymi zasadami technicznymi i jest bezpieczne w eksploatacji. Zostało sprawdzone i opuściło fabrykę w nienagannym stanie z punktu widzenia bezpieczeństwa technicznego. Mimo to istnieją zagrożenia resztkowe. Należy czytać i przestrzegać wskazówek bezpieczeństwa w celu uniknięcia zagrożeń. Firma Busch-Jaeger nie ponosi odpowiedzialności za szkody powstałe wskutek nieprzestrzegania wskazówek bezpieczeństwa. 4

5 2.1 Zastosowane symbole Poniższe symbole wskazują na szczególne zagrożenia podczas obsługi urządzenia lub ilustrują użyteczne wskazówki. Ostrzeżenie Ten symbol w powiązaniu z hasłem ostrzegawczym Ostrzeżenie oznacza niebezpieczną sytuację, która może prowadzić do zgonu lub ciężkich obrażeń. Uwaga! - Szkody rzeczowe Ten symbol oznacza sytuację potencjalnie szkodzącą produktowi. Nieprzestrzeganie może prowadzić do uszkodzenia lub zniszczenia produktu. Wskazówka Ten symbol oznacza przydatne informacje lub odsyła do dalszych tematów. Nie jest to hasło ostrzegające przed niebezpieczną sytuacją. Ten symbol oznacza informacje na temat ochrony środowiska. Następujące symbole w podręczniku wskazują na zagrożenia szczególne: Ten symbol wskazuje na niebezpieczną sytuację spowodowaną przez prąd elektryczny. Nieprzestrzeganie tak oznakowanej wskazówki grozi odniesieniem ciężkich lub śmiertelnych obrażeń. 2.2 Zastosowanie zgodne z przeznaczeniem ABB-free@homeTouch 7" (DP7-S-6xx) stanowi element systemu domofonowego ABB-Welcome i współpracuje wyłącznie z elementami tego systemu. Urządzenie to można stosować także jako pulpit do obsługi systemów ABB-free@home (należy uprzednio dokonać konfiguracji za pomocą SysAP). Przeznaczenie urządzenia obejmuje: 5

6 » eksploatację zgodnie z podanymi danymi technicznymi» instalację w suchych pomieszczeniach,» korzystanie z urządzenia przy użyciu dostępnych na nim opcji podłączenia Zastosowanie zgodne z przeznaczeniem obejmuje również przestrzeganie informacji zawartych w niniejszym podręczniku. 2.3 Zastosowanie wbrew przeznaczeniu Każde zastosowanie nie wymienione w rozdziale 2.2 uchodzi za niezgodne z przeznaczeniem i może spowodować wystąpienie szkód osobowych i rzeczowych. Firma Busch-Jaeger nie odpowiada za szkody powstałe wskutek niezgodnego z przeznaczeniem zastosowania urządzenia. Ryzyko ponosi wyłącznie użytkownik/osoba eksploatująca. Przeznaczenie urządzenia nie obejmuje:» dokonywania samowolnych zmian konstrukcyjnych» napraw» stosowania na obszarze zewnętrznym lub w pomieszczeniach mokrych» użycia z wykorzystaniem dodatkowego portu magistralnego 2.4 Grupa docelowa / kwalifikacje personelu Instalację, uruchomienie i konserwację produktu wolno wykonywać jedynie wykształconym w tym kierunku elektrykom posiadającym odpowiednie kwalifikacje. Wykwalifikowany elektryk musi przeczytać ze zrozumieniem podręcznik a także przestrzegać zawartych w nim instrukcji. Wykwalifikowany elektryk musi przestrzegać krajowych przepisów dotyczących instalacji, sprawdzania działania oraz napraw i konserwacji produktów elektrycznych. Wykwalifikowany elektryk musi znać i prawidłowo stosować pięć zasad bezpieczeństwa (DIN VDE 0105, EN 50110): 1. Odłączyć od sieci. 2. Zabezpieczyć przed ponownym włączeniem. 3. Upewnić się, że urządzenie nie jest pod napięciem. 4. Uziemić i zewrzeć. 5. Zakryć lub odgrodzić sąsiednie części znajdujące się pod napięciem. 6

7 2.5 Wskazówki dotyczące bezpieczeństwa Warning Ostrzeżenie Bezpośredni lub pośredni kontakt z częściami pod napięciem prowadzi do niebezpiecznego przepływu prądu elektrycznego przez organizm. Może to spowodować porażenie prądem, poparzenia lub śmierć.» Przed montażem i demontażem należy odłączyć napięcie sieciowe.» Prace przy sieci V mogą wykonywać wyłącznie specjaliści.» Nigdy nie używać urządzenia w przypadku uszkodzonych kabli przyłączeniowych.» Nie otwierać przykręconych na stałe pokryw na obudowie urządzenia.» Urządzenie wolno użytkować wyłącznie w nienagannym stanie technicznym.» Nie dokonywać żadnych zmian ani napraw obejmujących urządzenie, jego elementy i wyposażenie.» Urządzenie trzymać z dala od wody i wilgotnego otoczenia. Uwaga! - Szkody rzeczowe Uszkodzenie urządzenia przez wpływy zewnętrzne. Wilgoć i zanieczyszczenie urządzenia mogą prowadzić do jego uszkodzenia.» Podczas transportu, składowania i pracy należy chronić urządzenie przed wilgocią, zanieczyszczeniem i uszkodzeniami. 3 Wskazówki dotyczące ochrony środowiska Cały materiał zabezpieczenia transportowego i wszystkie urządzenia zostały wyposażone w odpowiednie oznakowania i symbole w celu należytej i fachowej utylizacji. Produkty odpowiadają ustawowym wymogom, szczególnie ustawom dotyczącym urządzeń elektrycznych i elektronicznych oraz rozporządzeniu REACH (dyrektywa UE 2002/96/WE WEEE i 2002/95/WE RoHS), 7

8 Pos: 18 /Di na4 - A nleitu ngen Onlin e/ueb ersc hrift en/1./bedie nun 18\mod_ ABB-Welcome (rozporządzenie REACH UE i ustawa o wdrożeniu rozporządzenia (WE) nr 1907/2006). Urządzenie zawiera cenne surowce, które można ponownie wykorzystać. Nie wolno wyrzucać urządzeń elektrycznych i elektronicznych z odpadami domowymi.» Materiał opakowaniowy i urządzenia elektryczne oraz ich elementy należy zawsze oddawać do utylizacji w autoryzowanych punktach zbiórki lub zakładach utylizacji odpadów. 8

9 4 Opis produktu Fig. 1: Widok produktu Touch 7 służy jako stacja wewnętrzna wideo do wideodomofonów ABB- Welcome oraz do centralnego sterowania funkcjami free@home, na przykład centralnego przesuwania wszystkich żaluzji, przełączania scen lub sterowania regulatorem temperatury pomieszczenia (jako urządzeniem dodatkowym). Ten produkt stanowi element systemu domofonowego ABB-Welcome i współpracuje wyłącznie z elementami tego systemu. Panel zostaje połączony z oboma systemami magistralnymi: magistralą free@home i magistralą Welcome. Transmisja sygnałów audio/wideo i zasilanie urządzenia odbywa się wyłącznie za pośrednictwem magistrali Welcome. Panel można więc używać także bez podłączenia do systemu free@home jako stację wewnętrzną wideo. Panelu nie można eksploatować bez podłączenia do magistrali Welcome. Oznacza to, że jest przewidziana przynajmniej jedna centrala systemu ABB-Welcome lub dodatkowy zasilacz, aby zapewnić zasilanie elektryczne panelu. Na stronie obsługi free@home można umieścić maksymalnie 16 funkcji free@home. Regulator temperatury pomieszczenia zajmuje dwa miejsca funkcyjne. Programowanie odbywa się za pomocą interfejsu użytkownika System Access Point. Ponadto panel działa jako brama sieciowa, tłumacząca wzajemnie sygnały obu systemów magistralnych. Dzięki temu możliwe jest np. przełączanie aktuatora w systemie free@home, gdy do systemu ABB-Welcome dotrze dzwonek do drzwi lub wykorzystanie czujnika w systemie free@home do wysłania polecenia otwarcia drzwi do systemu ABB-Welcome. 9

10 4.1 Zakres dostawy Zakres dostawy obejmuje wyłącznie panel. Podłączenie do magistrali odbywa się za pomocą załączonego zacisku przyłączeniowego. 4.2 Przegląd typów Nr Nazwa produktu Kolor Przekątna artykułu wyświetlacza DP7-S-611 Touch 7" biały 17.8 cm (7 ) DP7-S-625 ABB-free@home Touch 7" czarny 17.8 cm (7 ) 4.3 Zestawienie funkcji free@home Poniższa tabela zawiera zestawienie możliwych funkcji i zastosowań urządzenia: Ikona interfejsu użytkownika Informacja Nazwa: lokalny dzwonek Typ: czujnik Udostępnia: free@home Touch 7 Funkcja: sygnalizuje przychodzący lokalny dzwonek (Zastosowanie: aktuator free@home ma przełączać przy przychodzącym lokalnym dzwonku) Nazwa: lokalny przycisk dzwonka Typ: aktuator Udostępnia: free@home Touch 7 Funkcja: wyzwala lokalny dzwonek (Zastosowanie: czujnik free@home ma być zastosowany jako lokalny przycisk dzwonka) Nazwa: oświetlenie korytarza Typ: aktuator Udostępnia: free@home Touch 7 Funkcja: przełącza styk przełączający w centrali systemu Welcome 10

11 Nazwa: automatyczny elektrozaczep Typ: aktuator Udostępnia: Touch 7 Funkcja: aktywuje/wyłącza automatyczny elektrozaczep (Zastosowanie: czujnik free@home ma aktywować/wyłączać automatyczny elektrozaczep) Nazwa: elektrozaczep Typ: aktuator Udostępnia: free@home Touch 7 Funkcja: uruchamia elektrozaczep w systemie ABB- Welcome (Zastosowanie: czujnik free@home ma uruchomić elektrozaczep) Nazwa: dzwonek do drzwi Typ: czujnik Udostępnia: free@home Touch 7 Funkcja: sygnalizuje przychodzący dzwonek u drzwi (Zastosowanie: aktuator free@home ma przełączać przy przychodzącym dzwonku do drzwi) Każda funkcja pojawia się w obszarze przyporządkowanie jako własny wpis. Funkcje można umieścić na planie, a następnie, tak jak każdy inny czujnik i aktuator, w obszarze powiązanie połączyć z innymi czujnikami i aktuatorami systemu. Funkcja dzwonek do drzwi dysponuje 4 funkcjami powiązań dla każdej z 4 możliwych zewnętrznych stacji Welcome. Dzięki temu dla każdego wejścia do domu można osobno konfigurować specjalne akcje. Są one uruchamiane, gdy gość zadzwoni na jednej ze stacji zewnętrznych. Funkcja elektrozaczep dysponuje 5 funkcjami powiązań: Można w ukierunkowany sposób przesłać sygnał do jednego z czterech elektrozaczepów systemu Welcome (aby w ten sposób przy pomocy czujnika otworzyć wybrane drzwi) albo zdefiniować elektrozaczep, który dynamicznie otwiera drzwi, z których w danym momencie pochodzi dzwonek (przy pomocy jednego tylko czujnika można otwierać wszystkie drzwi, zależnie od tego, gdzie ktoś właśnie dzwoni). 11

12 Pos: 21 /Di na4 - A nleitu ngen Onlin e/in halt/knx/do orent ry/ AP-xxx/Be dienel eme nte \mo d_ _15.d 1 ABB-Welcome Pos: 18 /Di na4 - A nleitu ngen Onlin e/ueb ersc hrift en/1./bedie nun 18\mod_ Obsługa Pos: 19 /Di na4 - A nleitu ngen Onlin e/ueb ersc hrift en/2./normale r Bet 18 \mo d_ Standardowa obsługa Pos: 20 /Di na4 - A nleitu ngen Onlin e/ueb ersc hrift en/3./bedie nele men 20\mod _ _1 5.do Elementy sterowania Rys. 2 Elementy obsługi 12

13 Nr Funkcje 1 7-calowy ekran dotykowy 2 Przycisk komunikacji 2A Podczas rozmowy przychodzącej, naciśnij ten przycisk, aby aktywować tryb komunikacji w przeciągu 30 sekund i naciśnij go ponownie, aby zakończyć rozmowę. 2B W trybie czuwania, naciśnij ten przycisk, aby ustanowić połączenia głosowe i połączenia wideo z domyślną stacją zewnętrzną. 3 Przycisk odblokowania 3A Naciśnij ten przycisk, aby otworzyć drzwi w dowolnym momencie. 3B Auto-odblokowywanie: drzwi są otwierane automatycznie po rozmowie przychodzącej. Jeśli dioda LED jest zapalona, funkcja automatycznego odblokowywania jest włączona. Jeśli dioda LED szybko miga, znaczy to, że drzwi są otwierane po określonym czasie (czujnik czasu musi zostać uprzednio podłączony). 4 Przycisk wyciszenia 4A W trybie czuwania, naciśnij ten przycisk, aby wyciszyć sygnał dźwiękowy dla tej stacji wewnętrznej. 4B W trybie czuwania, przytrzymaj ten przycisk, aby wyciszyć sygnały dźwiękowe dla wszystkich stacji wewnętrznych w mieszkaniu. 4C W trakcie rozmowy przychodzącej, naciśnij ten przycisk, aby odrzucić rozmowę. 4D Podczas konwersacji, naciśnij ten przycisk, aby wyciszyć mikrofon. Jeśli dioda LED jest zapalona, wskazuje to na aktywny tryb wyciszenia. 5 Przycisk programowalny 5A. Odblokowanie zamka podłączonego do stacji zewnętrznej (COM-NC- NO) (funkcja domyślna). 5B *Przycisk programowalny dodatkowych funkcji, np. połączenie z konsolą portierską, połączenie przez interkom... 6 Przycisk nadzoru 6A Naciśnięcie tego przycisku w trybie oczekiwania pozwala na skontrolowanie domyślnej stacji zewnętrznej. 6B Naciśnięcie tego przycisku w czasie, gdy na wyświetlaczu widoczny jest obraz wideo, umożliwia ręczne wykonanie migawki. 7 Przycisk ustawień systemowych 13

14 Wejdź do menu ustawień systemowych, aby uzyskać dostęp do różnych funkcji urządzenia. * Aby móc korzystać z tego przycisku, prosimy skontaktować się ze swoim elektromonterem Ekran powitalny i pasek statusu Rys. 3 Pasek statusu Podczas połączenia, dostępne są następujące funkcje: Nr 1 Funkcje 1 Bieżąca data 2 Czas - Dotknij ten przycisk, aby ustawić bieżącą datę. - Dotknij ten przycisk, aby ustawić bieżący czas. 3 Informacje systemowe 4 Historia Dotknij ten przycisk, aby wyświetlić adres (numer stacji wewnętrznej, domyślnej stacji zewnętrznej, stacji głównej lub podrzędnej) na tym panelu i zobaczyć informacje o aktualnym oprogramowaniu. - Nowe informacje są dostępne w Historii (zbiór zapisanych zdarzeń i obrazów), gdy miga ta ikona, znaczy to, że zarejestrowano nieodebrane połączenie lub wiadomość głosową. - Dotknij ten przycisk, aby wyświetlić zdarzenia i zapisane migawki. 14

15 Pos: 29 /B usch-j aeg er (Neus truk tur )/Modul -Strukt ur/o nline -Doku me ntatio n/steu ermod ule - Onlin e-dok ume ntati on ( --> Für alle Dok ume nte <- -)/ S eiten umb ruch 9\mod_ _0. 1 ABB-Welcome 5 Funkcja wyciszenia - Ikony przekreślonej słuchawki i przekreślonego dzwonka wskazują, że mikrofon lub głośnik w panelu jest wyciszony. 6 Otwieranie drzwi wejściowych - Ikona Otwarte drzwi wyświetla się po naciśnięciu przycisku otwierającego drzwi lub aktywacji funkcji Automatyczne otwieranie drzwi. 7 Karta SD - Ikona ta pokazuje, czy włożono kartę SD. 8 Aktor przełączający - Ikona ta pojawia się po włączeniu aktora przełączającego. 9 Blokada funkcji (czyszczenie) - Ikona ta pojawia się, gdy ekran jest zablokowany, aby funkcje dotykowe nie były dostępne przy jego czyszczeniu. 10 SOS - Naciśnij ten przycisk przez 3 sekundy, aby wysłać SOS do jednostki ochrony. 11 Monitoring - Dotknij ten przycisk, aby włączyć monitoring domyślnej stacji zewnętrznej. 12 Interkom - Dotknij ten przycisk, aby przejść do menu połączenia interkomowego. 13 Jednostka ochrony - Dotknij ten przycisk, aby nawiązać połączenie z jednostką ochrony. 14 Aktor przełączający - Dotknij ten przycisk, aby przejść do menu aktora przełączającego. 15

16 5.1.3 Funkcje systemu domofonowego w systemie free@home Fig. 4 Nr Przegląd przycisków sterujących Funkcja Elektrozaczep - Czujnik free@home uruchamia elektrozaczep - Otwiera drzwi przy stacji zewnętrznej, z której pochodzi dzwonek (podobnie jak przycisk elektrozaczepu na stacji wewnętrznej) Oświetlenie korytarza - Przełącza styk przełączający w centrali systemu Welcome Lokalny przycisk dzwonkowy - Czujnik free@home stosowany jest jako lokalny przycisk dzwonkowy, aby wyzwolić wzgl. symulować lokalny dzwonek dla stacji wewnętrznej (lokalny dzwonek podobny do dzwonka do drzwi bez interkomu) - Po naciśnięciu lokalnego przycisku dzwonkowego aktywuje aktuator free@home z przekaźnikiem przełączającym Automatyczny elektrozaczep - Czujnik free@home ma aktywować/wyłączać automatyczny elektrozaczep Lokalny dzwonek - Aktuator free@home ma przełączać przy przychodzącym lokalnym dzwonku Dzwonek do drzwi - Aktuator free@home ma przełączać przy przychodzącym dzwonku do drzwi 16

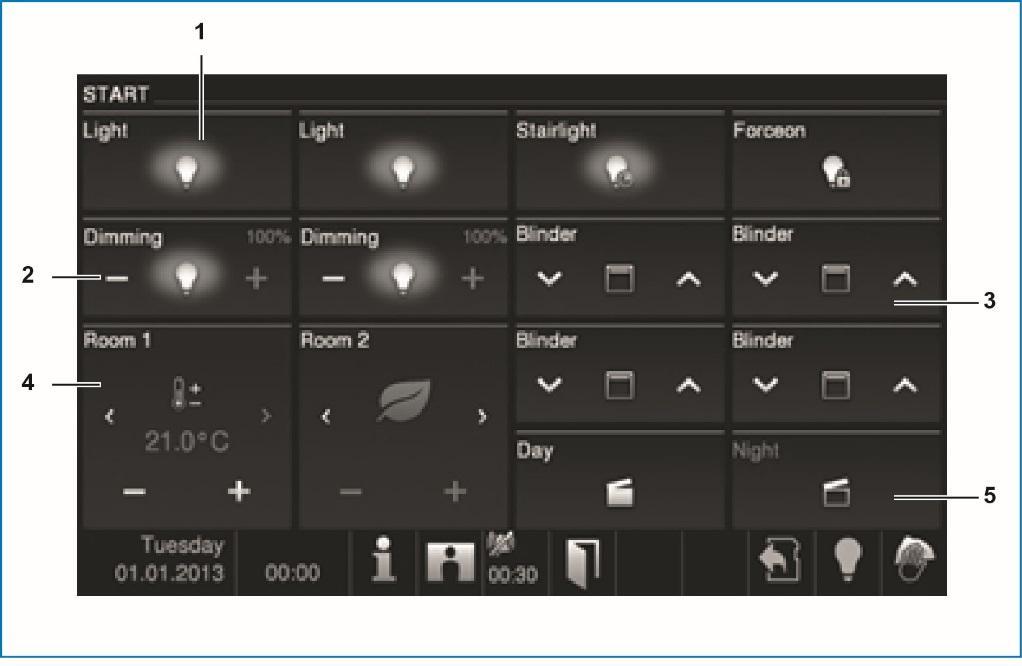

17 5.1.4 Fig. 5 Automatyzacja przełączeń w domu Po aktywacji funkcji na ekranie Welcome wyświetlane są bloki sterujące do automatyzacji przełączeń w domu. Nr Funkcja Wyłącznik oświetleniowy - Włączanie/wyłączanie - Czas trwania włączenia - Położenie wymuszone wł/wył. Sterowanie ściemniaczem - Ściemnianie oświetlenia (jedno ustawienie do przodu i jedno wstecz) Układ sterowania żaluzji - Przesuwanie żaluzji (podnoszenie/opuszczanie, podnoszenie/opuszczanie w krokach) Regulator temperatury pomieszczenia - Sterowanie wentylatorem (przestawianie temperatury, wybór trybu) 17

18 Pos: 22 /B usch-j aeg er (Neus truk tur )/Modul -Strukt ur/o nline -Doku me ntatio n/steu ermod ule - Onlin e-dok ume ntati on ( --> Für alle Dok ume nte <- -)/ S eiten umb ruch 9\mod_ _0. 1 ABB-Welcome 5 Sterowanie scenami - Dzień, noc, spanie, opuszczenie domu, impreza, kino, kolacja 18

19 Pos: 28 /Di na4 - A nleitu ngen Onlin e/in halt/knx/do orent ry/ AP-xxx/Sp rech - u nd Vide overbind ung \mo d_ _15.d 1 Pos: 29 /B usch-j aeg er (Neus truk tur )/Modul -Strukt ur/o nline -Doku me ntatio n/steu ermod ule - Onlin e-dok ume ntati on ( --> Für alle Dok ume nte <- -)/ S eiten umb ruch 9\mod_ _0. 1 ABB-Welcome Pos: 26 /Di na4 - A nleitu ngen Onlin e/ueb ersc hrift en/2./bedie nakti 2 0\mod_ Działania kontrolne Pos: 27 /Di na4 - A nleitu ngen Onlin e/ueb ersc hrift en/3./sprech- und Videov erbi ndu 20\ mod _ _1 5.do Monitoring Monitoring 4 Rys. 6 Monitoring Dotknij ten przycisk, aby rozpocząć monitoring za pomocą domyślnej stacji zewnętrznej. Jako pierwsze pojawia się tylko połączenie wideo. Naciśnij przycisk, aby aktywować połączenie głosowe. Nr Funkcja 1 Oznaczenie kamery. 2 Ustaw głośność za pomocą przycisków Plus / minus 3 Jeśli podłączonych jest kilka stacji zewnętrznych lub kamer wewnętrznych. - Wybierz kamerę za pomocą przycisków Przód/wstecz. 4 Dotknij ten przycisk, aby wybrać ustawienia ekranu. Nasycenie ekranu (plus i minus). Kontrast ekranu (plus i minus). 19

20 Pos: 31 /Di na4 - A nleitu ngen Onlin e/in halt/knx/do orent ry/ AP-xxx/ Tue r o effne n AP-x 20\mod_ ABB-Welcome Pos: 30 /Di na4 - A nleitu ngen Onlin e/ueb ersc hrift en/3./tuer oeff 2 0\mo d_ _ Interkom Interkom 5 4 Rys. 7 Interkom Dotknij ten przycisk, aby przejść do menu połączenia interkomowego Wówczas dostępne będą następujące funkcje. Najpierw ustal listę połączeń interkomowych w menu Ustawienia systemowe-ustawienia interkomu. Nr Funkcje 1 Nazwa interkomu. 2 Adres interkomu. 3 Typ interkomu (zewnętrzny lub wewnętrzny). oznacza interkom zewnętrzny w innym mieszkaniu. oznacza interkom wewnętrzny w innym mieszkaniu. 4 Wykonaj połączenie interkomowe. 5 Powrót do ekranu STARTOWEGO. 20

21 Pos: 31 /Di na4 - A nleitu ngen Onlin e/in halt/knx/do orent ry/ AP-xxx/ Tue r o effne n AP-x 20\mod_ ABB-Welcome Połączenie z jednostką ochrony 1 2 Połącz z jednostką ochrony Rys. 8 Połączenie z jednostką ochrony Dotknij przycisk Ochrona, aby połączyć z jednostką ochrony. Wówczas dostępne będą następujące funkcje. Nr Funkcje 1 Oznaczenie jednostki ochrony 2 Ustaw głośność za pomocą przycisków Plus / minus 21

22 Pos: 31 /Di na4 - A nleitu ngen Onlin e/in halt/knx/do orent ry/ AP-xxx/ Tue r o effne n AP-x 20\mod_ ABB-Welcome Aktor przełączający 1 2 Aktor przełączający 4 3 Rys. 9 Aktor przełączający Dotknij ten przycisk, aby przejść do menu aktora przełączającego. Wówczas dostępne będą następujące funkcje. Najpierw ustal listy aktorów przełączających w menu ustawienia systemowe-aktor przełączający. Nr Funkcje 1 Nazwa aktora przełączającego. 2 Adres aktora przełączającego. 3 Dotknij ten przycisk, aby włączyć wybranego aktora przełączającego. 4 Dotknij ten przycisk, aby wrócić do ekranu STARTOWEGO. 22

23 Pos: 31 /Di na4 - A nleitu ngen Onlin e/in halt/knx/do orent ry/ AP-xxx/ Tue r o effne n AP-x 20\mod_ Pos: 29 /B usch-j aeg er (Neus truk tur )/Modul -Strukt ur/o nline -Doku me ntatio n/steu ermod ule - Onlin e-dok ume ntati on ( --> Für alle Dok ume nte <- -)/ S eiten umb ruch 9\mod_ _0. 1 ABB-Welcome Ustanawianie połączeń głosowych i połączeń wideo Rys. 10 Aktor przełączający Następujące funkcje są dostępne przy ustanawianiu połączeń głosowych i połączeń wideo (naciśnij przycisk komunikacji): Nr Funkcje 1 Oznaczenie kamery. 2 Ustaw głośność za pomocą przycisków Plus / minus. 3 O ile podłączono wcześniej kilka stacji zewnętrznych lub kamer zewnętrznych, wybierz kamerę za pomocą przycisków Przód/wstecz. 4 Dotykaj tych przycisków, aby wybrać ustawienia ekranu. Nasycenie ekranu (plus i minus). Kontrast ekranu (plus i minus). 23

24 24

25 Pos: 31 /Di na4 - A nleitu ngen Onlin e/in halt/knx/do orent ry/ AP-xxx/ Tue r o effne n AP-x 20\mod_ ABB-Welcome Otwieranie drzwi 1 Rys. 11 Otwieranie drzwi Naciśnij przycisk klucza, aby aktywować otwieranie drzwi. Wówczas dostępna będzie następująca funkcja. Nr Funkcje 1 Ikona Otwarte drzwi pojawia się po naciśnięciu przycisku otwierania drzwi lub włączeniu funkcji Automatyczne otwierani drzwi. 25

26 Pos: 31 /Di na4 - A nleitu ngen Onlin e/in halt/knx/do orent ry/ AP-xxx/ Tue r o effne n AP-x 20\mod_ ABB-Welcome Wyciszenie 1 2 Rys. 12 Otwieranie drzwi W Menu wyciszenia (czasomierza wyciszenia) dostępne są następujące funkcje: Nr Funkcje 1 Brak oczekujących połączeń: Po naciśnięciu funkcji wyciszenia" przy braku oczekujących połączeń, sygnał dźwiękowy dzwonka w panelu zostanie wyłączony na pewien czas. - Jeżeli w tym czasie nastąpią połączenia przychodzące, wyświetlony zostanie jedynie obraz wideo. - Nieodebrane połączenia są wyświetlane wśród zapamiętanych zdarzeń i obrazów. 2 Przy oczekującym połączeniu: Po naciśnięciu funkcji wyciszenia" w trakcie połączenia oczekującego, mikrofon w panelu zostanie wyłączony do ponownego naciśnięcia tego przycisku. 26

27 Pos: 31 /Di na4 - A nleitu ngen Onlin e/in halt/knx/do orent ry/ AP-xxx/ Tue r o effne n AP-x 20\mod_ ABB-Welcome Włączanie funkcji niestandardowej

28 4 Rys. 13 Włączanie funkcji niestandardowej Przycisk programowalny można skonfigurować na różne funkcje, np. połączenie z jednostką ochrony, połączenie interkomowe lub sterowanie aktorem przełączającym. Jego funkcją domyślną jest zwalnianie drugiej blokady, co powiązane jest z terminalami COM-NC-NO w stacji zewnętrznej. Jeśli żadna funkcja nie jest przypisana do przycisku programowalnego, po jego naciśnięciu nie nastąpi żadne działanie. Tylko listy bieżących połączeń interkomowych i aktorów przełączających mogą być przypisane do przycisku programowalnego. Nr Funkcje 1 Jeśli funkcja zwolnij drugą blokadę jest przypisana do przycisku programowalnego, ikona Otwarte drzwi będzie wyświetlana po naciśnięciu przycisku programowalnego. 2 Jeśli funkcja sterowanie aktorem przełączającym została przypisana do przycisku programowalnego, ikona aktora będzie wyświetlana po naciśnięciu przycisku programowalnego. 3 Jeśli funkcja wykonaj połączenie interkomowe jest przypisana do przycisku programowalnego, połączenie zostanie zainicjowane bezpośrednio po naciśnięciu przycisku programowalnego. 4 Jeśli funkcja połącz z jednostką ochrony jest przypisana do przycisku programowalnego, połączenie zostanie zainicjowane bezpośrednio po naciśnięciu przycisku programowalnego. 28

29 Pos: 31 /Di na4 - A nleitu ngen Onlin e/in halt/knx/do orent ry/ AP-xxx/ Tue r o effne n AP-x 20\mod_ ABB-Welcome Historia / zapis zdarzeń i obrazów Rys. 14 Historia / zapis zdarzeń i obrazów 1 2 Panel rejestruje wszystkie zdarzenia. Po naciśnięciu przycisku Historia, wyświetlane jest 100 ostatnich zdarzeń (wcześniejsze zdarzenia są nadpisywane). Nr Funkcje 1 Jeśli w ustawieniach systemowych włączono funkcję Automatyczne migawki włączone, migająca ikona na pasku statusu sygnalizuje ostatnio wykonaną migawkę. - Ikona przestaje migać, po wyświetleniu do historii zdarzeń i obrazów. 2 Wiadomość głosowa - Naciśnij migający przycisk, aby przejść do menu ustawień wiadomości głosowej. 29

30

31 Rys. 15 Historia / zapis zdarzeń i obrazów Podczas połączenia, można w dowolnej chwili zarejestrować obraz naciskając przycisk Historia, nawet jeśli funkcja Automatycznych migawek nie jest aktywna. W menu Historia / zapis zdarzeń i obrazów dostępne są następujące funkcje: Nr Funkcje 1 Jeśli w ustawieniach systemowych aktywowano funkcję Automatyczne migawki, na liście zdarzeń pojawi się małe okienko, po tym jak 31

32 nieodebrano połączenia. - Data, czas i typ zdarzenia są zapisywane razem z migawką. - Jeśli automatyczne rejestrowanie obrazu nie jest aktywne, w małym okienku pojawi się ikona kamery. 2 Poszczególne zarejestrowane zdarzenia lub całe listy zdarzeń można usuwać w dowolnym czasie. - Migawki, które chcesz zachować mogą zostać skopiowane na włożoną kartę SD (SD, SDHC). 3 Trzy zdjęcia są wykonywane, za każdym razem, gdy gość naciska dzwonek. Dzięki temu istnieje pewność, że zostaną wykonane optymalne migawki. - Dostęp do wszystkich zapisanych zdjęć można uzyskać za pomocą okna ze szczegółowymi informacjami. 4 Tylko połączenia z listy połączeń interkomowych można dodawać do listy zastrzeżeń, służy do blokowania niechcianych połączeń z innych mieszkań. 5 Wyświetl okno szczegółów zapisanego zdarzenia 6 Wybierz zdarzenie za pomocą przycisków Przód/wstecz 7 Naciśnij przycisk (1/2/3), aby wybrać pojedynczy obraz. 8 Jeśli gość zostawił wiadomość głosową, dotknij przycisk odtwarzania lub przycisk stop, aby odtworzyć lub zatrzymać wiadomość głosową. 32

33 Pos: 31 /Di na4 - A nleitu ngen Onlin e/in halt/knx/do orent ry/ AP-xxx/ Tue r o effne n AP-x 20\mod_ ABB-Welcome Informacje Rys. 16 Informacje Powyższe pola będą wyświetlane w menu Informacje. 33

34 Pos: 31 /Di na4 - A nleitu ngen Onlin e/in halt/knx/do orent ry/ AP-xxx/ Tue r o effne n AP-x 20\mod_ ABB-Welcome Wkładanie karty SD Rys. 17 Wkładanie karty SD 34

35 Ustawienia Pos: 31 /Di na4 - A nleitu ngen Onlin e/in halt/knx/do orent ry/ AP-xxx/ Tue r o effne n AP-x 20\mod_ Podgląd Rys. 18 Podgląd Dotnij przycisk Ustawienia, aby uzyskać dostęp do następujących opcji: Nr Funkcje 1 Interkom - Ustaw listę interkomów z różnych mieszkań lub w tego samego mieszkania 2 Aktor przełączający - Ustal listę aktorów przełączających w menu. 3 Przycisk programowalny - Ustaw funkcje dla przycisku programowalnego. 4 Zarządzanie nieobecnością w domu - Ustawienia przekazywania połączeń: Ustaw miejsce docelowe (np. inną stację wewnętrzną lub jednostkę ochrony), do którego mają być przekazywane rozmowy od gości, gdy jesteś poza domem. - Zostawianie wiadomości: Jeśli będziesz poza domem, przed wyjściem możesz nagrać wiadomość dla potencjalnych gości; goście mogą tez zostawić wiadomość dla ciebie 5 Wiadomość głosowa - Utwórz wiadomość głosową dla członków rodziny lub ustaw jako wiadomość o swojej nieobecności aby poinformować potencjalnych gości. 6 Ustaw hasło otwierania drzwi 35

36 - Ustaw własne hasło otwierania drzwi, w tym celu skorzystaj z klawiatury stacji zewnętrznej. 7 Lista zastrzeżeń - Stwórz listę zastrzeżeń, która służy do blokowania niechcianych połączeń z innych mieszkań. 8 Ustawienia dźwięku - Wybierz sygnał dźwiękowy dla stacji zewnętrznych, dzwonka i innych; - Ustaw głośność sygnału dźwiękowego 9 Automatyczne odblokowywanie - Ustaw zakres czasu automatycznego odblokowywania drzwi. 10 Ustawienia ekranu - Różne ustawienia ekranu. 11 Data i czas - Różne ustawienia czasu. 12 Język - Wybierz lokalny język 13 Ustawienia - Pozostałe ustawienia, np. automatyczne rejestrowanie obrazu 14 Aktualizacja oprogramowania 15 Reset do ustawień fabrycznych 36

37 4 3 Rys. 19 Podgląd ustawień 1 2 Aby przejść do opcji ustawień dla pola listy (1), należy wykonać następujące kroki: Nr Funkcja 1 Aby wyświetlić ukryte funkcje, kliknij przyciski przewijania (2). 2 Dotknij jedno z pól ustawień. 3 Dotknij przycisk Ustaw" (3). - Urządzenie przechodzi do ustawień dla wybranego pola. - Poszczególne funkcje zostały opisane w kolejnych rozdziałach. - Po naciśnięciu przycisku Wstecz urządzenie powraca do strony startowej. 4 Dotknięcie tego przycisku pozwala wrócić do strony startowej. 37

38 Interkom Rys. 20 Interkom W menu Interkom dostępne są następujące funkcje: Nr Funkcje 1 Nazwa interkomu. 2 Adres interkomu. 3 Typ interkomu. oznacza interkom zewnętrzny w innym mieszkaniu Aby ustawić interkom zewnętrzny, każde mieszkanie musi posiadać główną stację wewnętrzną. oznacza interkom wewnętrzny w tym samym mieszkaniu. 4 Dodaj - Dodaj nową listę interkomów. Można dodać maksymalnie 32 listy interkomów. 5 Usuń - Kliknij ten przycisk, aby usunąć interkom obecnie wpisany na listę. Na koniec potwierdź decyzję w polu dialogowym. 6 Wstecz - Kliknij ten przycisk, aby powrócić do menu ustawień systemowych. 7 Dostosuj - Kliknij ten przycisk, aby edytować bieżący interkom. 38

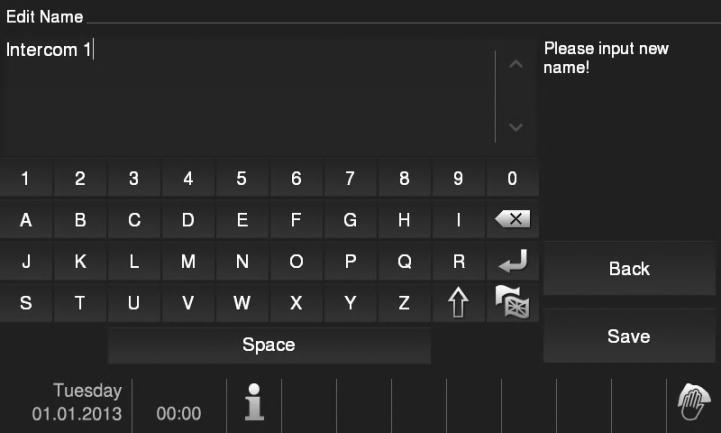

39 Należy nacisnąć Dodaj lub Dostosuj Rys. 21 Interkom Interkom posiada następujące funkcje: Nr Funkcje 1 - Kliknij pole nazwiska, aby zmienić nazwisko. 2 - Zmień typ połączenia za pomocą rozwijanego menu. 39

40 * Interkom zewnętrzny oznacza połączenia z innych mieszkań. * Interkom wewnętrzny oznacza połączenia z tego samego mieszkania. 3 - Zmień adres za pomocą klawiatury numerycznej, wartości od 001 do 250. * Połączenia przez wewnętrznym interkom, nie wymagają określania adresu docelowego. 4 - Dotknij przycisk OK, aby aktywować ustawienia. 5 - Dotknij przycisk Wstecz, aby powrócić do menu Ustawienia interkomu, bez zapisywania ustawień. 40

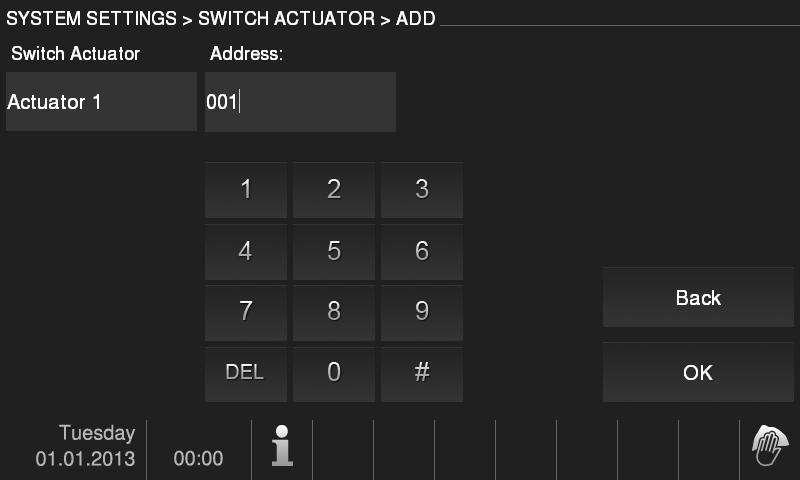

41 Aktor przełączający Rys. 22 Aktor przełączający Aktor przełączający posiada następujące funkcje: Nr Funkcje 1 Nazwa aktora przełączającego. 2 Adres aktora przełączającego. 3 Dodaj - Dotkniecie tego przycisku pozwala dodać nowego aktora przełączającego. 4 Usuń - Dotkniecie tego przycisku pozwala usunąć bieżącego aktora przełączającego. Na koniec potwierdź w polu dialogowym. 5 Wstecz - Dotknięcie tego przycisku umożliwia powrót do ustawień systemowych. 6 Dostosuj - Dotknięcie tego przycisku umożliwia edytowanie nazwiska i adresu. 41

42 Należy nacisnąć Dodaj lub Dostosuj Rys. 23 Aktor przełączający W menu Interkom dostępne są następujące funkcje: Nr Funkcje 1 Kliknij to edytowalne pole, aby zmienić nazwę przekaźnika przełączającego. 2 Zmień adres za pomocą klawiatury numerycznej, wartości od 001 do Kliknij przycisk OK, aby aktywować ustawienia. 4 Kliknij przycisk Wstecz, aby powrócić do menu ustawień przekaźnika przełączającego bez zapisywania ustawień. 42

43 Przycisk programowalny Rys. 24 Przycisk programowalny W menu przycisk programowalny dostępne są następujące funkcje: Nr Funkcje 1 Ustal funkcje dla przycisku programowalnego, np. zwalnianie drugiej blokady, połączenie z jednostką ochrony, połączenie interkomowe, włączanie aktora przełączającego. * Druga blokada oznacza blokadę powiązaną ze stacją zewnętrzną (NC- NO-COM) * Tylko listy bieżących połączeń interkomowych i aktorów przełączających mogą być przypisane do przycisku programowalnego. 2 Kliknij ten przycisk, aby aktywować ustawienia. 3 Kliknij ten przycisk, aby powrócić do menu ustawień systemowych bez zapisywania ustawień. 43

44 Zarządzanie nieobecnością w domu 1 Przekazywanie po 5 (sekundy): Rys. 25 Zarządzanie nieobecnością w domu Informacje o ustawieniach Użytkownik może wybrać tylko jedną opcję Przekaż połączenie lub Zostaw wiadomość. Obie funkcje nie mogą być aktywowane jednocześnie! Pojawi się ostrzeżenie po aktywowaniu funkcji Przekaż połączenie lub Zostaw wiadomość. W menu Zarządzanie nieobecnością w domu dostępne są następujące funkcje (Tę funkcję można ustawić tylko w głównej stacji wewnętrznej): Nr Funkcje 1 Przekazywanie połączenia - Zaznacz lub odznacz pole wyboru, aby aktywować lub dezaktywować polecenie przekazywania połączeń. - Wybierz typ miejsca docelowego z rozwijanego menu. - Wpisz adres za pomocą klawiatury numerycznej, aby edytować adres, jeśli połączenie tego typu pochodzi ze stacji wewnętrznej. - Jeśli funkcja przekazywania połączeń jest aktywna, funkcja automatycznego odblokowania jest dezaktywowana. 2 Zostawianie wiadomości - Zaznacz lub odznacz pole wyboru, aby aktywować lub dezaktywować przekazywanie połączeń. - Jeśli funkcja zostawiania wiadomości jest aktywna, funkcja automatycznego odblokowania jest dezaktywowana. 44

45 * Najpierw należy ustawić wiadomość o nieobecności. Jeśli nie ustawiono wiadomości o nieobecności, pojawi się przypomnienie, aby użytkownik ustawił najpierw wiadomość o nieobecności w menu Wiadomość głosowa. 3 OK - Dotknij ten przycisk, aby aktywować ustawienia. 4 Wstecz - Dotknij ten przycisk, aby powrócić do menu ustawień systemowych bez zapisywania ustawień. 5 Czas przekazywania ustawień można ustawić na wartość od 1 do 30 sekund. 45

46 Wiadomość głosowa Rys. 26 Wiadomość głosowa Łącznie można nagrać do 30 wiadomości głosowych. W menu Wiadomość głosowa dostępne są następujące funkcje: Nr Funkcje 1 Wskazówki - Lokalne wiadomości: Wiadomości można odsłuchiwać lokalnie - Wiadomość o nieobecności: można zostawić wiadomość dla gości, gdy aktywna jest funkcja zostawianie wiadomości. 2 Data - Czas - Data i czas utworzenia wiadomości głosowej. 3 Nagraj nową wiadomość - Dotknij ten przycisk, aby utworzyć nową wiadomość głosową. 4 Zapisz jako wiadomość o nieobecności - Ustaw wybraną wiadomość głosową jako wiadomość o nieobecności 5 Usuń wiadomość - Kliknij ten przycisk, aby usunąć bieżącą wiadomość głosową. Na koniec potwierdź decyzję w polu dialogowym. 6 Wstecz - Dotknij ten przycisk, aby powrócić do menu ustawień systemowych 7 Odsłuchaj 46

47 -Dotknij ten przycisk, aby odsłuchać wiadomość głosową. Wybierz Nagraj nową wiadomość, aby utworzyć nową wiadomość głosową. Rys. 27 Wiadomość głosowa Po wybraniu Odsłuchaj włączona zostanie wiadomość głosowa. Rys. 28 Wiadomość głosowa 47

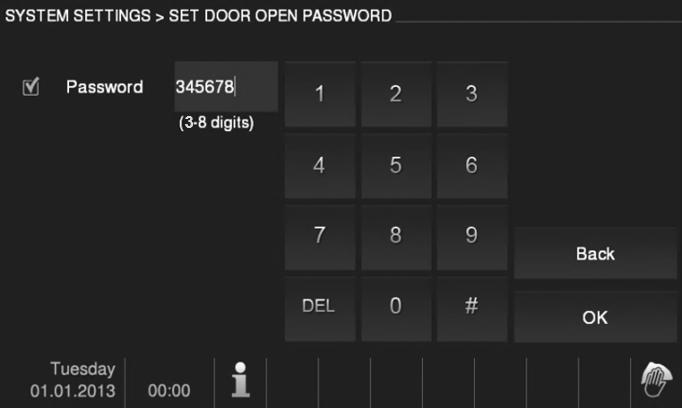

48 Ustawianie hasła otwierania drzwi Rys. 29 Ustawianie hasła otwierania drzwi W menu Ustaw hasło otwierania drzwi dostępne są następujące funkcje (Tę funkcję można ustawić tylko w głównej stacji wewnętrznej): Nr Funkcje 1 Zaznacz lub odznacz pole wyboru, aby aktywować lub dezaktywować funkcję hasła. 2 Ustaw dowolne hasło o długości od 3 do 8 cyfr. 3 OK - Kliknij ten przycisk, aby aktywować ustawienia. 4 Wstecz - Dotknij ten przycisk, aby wrócić do menu ustawień systemowych. * Dostępność tylko z poziomu klawiatury. 48

49 Lista zastrzeżeń Rys. 30 Lista zastrzeżeń W menu Lista zastrzeżeń dostępne są następujące funkcje (Tę funkcję można ustawić tylko w głównej stacji wewnętrznej): Nr Funkcje 1 Nr - Kolejność list. 2 Adres stacji wewnętrznej - Ustaw adres docelowej stacji wewnętrznej, wartość od 001 do Dodaj - Dotknij ten przycisk, aby dodać nową listę zastrzeżeń. - Można dodać maksymalnie 32 listy zastrzeżeń 4 Usuń - Dotknij ten przycisk, aby usunąć bieżącą listę zastrzeżeń. Na koniec, potwierdź decyzję w polu dialogowym. 5 Wstecz - Dotknij ten przycisk, aby powrócić do menu ustawień systemowych. 49

50 Ustawienia dźwięku Powtarza ny Dotykowy Sygnał 9 8 Rys. 31 Ustawienia dźwięku Lista zastrzeżeń posiada następujące funkcje: Nr Funkcje 1 Dźwięk dzwonka dla domyślnych drzwi - Wybierz dźwięk dzwonka dla domyślnych drzwi, klikając jeden z przycisków pola listy. 2 Dźwięk dzwonka dla pozostałych drzwi - Wybierz dźwięk dzwonka dla innych drzwi, klikając jeden z przycisków pola listy. 3 Dźwięk dzwonka dla mieszkań - Wybierz dźwięk dzwonka dla mieszkań, klikając jeden z przycisków pola listy. 4 Dźwięk dzwonka dla pozostałych - Wybierz dźwięk dzwonka dla innych drzwi, klikając jeden z przycisków pola listy, np. połączenie od jednostki ochrony lub połączenie interkomowe z innego mieszkania. 5 Głośność dźwięku dzwonka - Ustaw głośność dźwięku dzwonka za pomocą przycisków Plus / minus. 6 Czasomierz wyciszenia - Za pomocą przycisków Plus / minus ustaw czas wyciszenia, które 50
