ABB i-bus KNX Uniwersalny interfejs, 12-kanałowy, UP US/U 12.2

Transkrypt

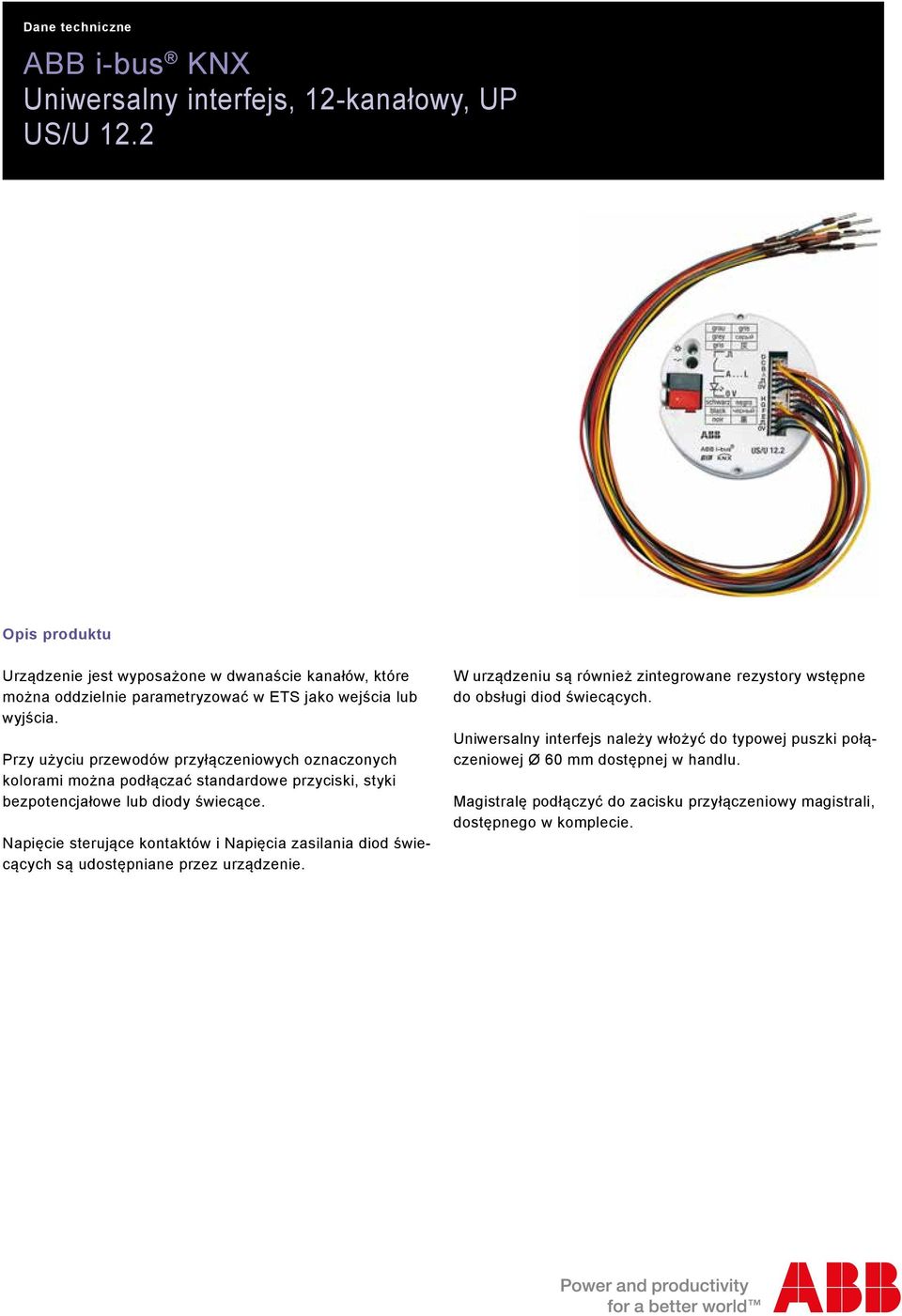

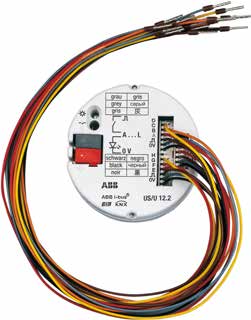

1 Dane techniczne ABB i-bus KNX Opis produktu Urządzenie jest wyposażone w dwanaście kanałów, które można oddzielnie parametryzować w ETS jako wejścia lub wyjścia. Przy użyciu przewodów przyłączeniowych oznaczonych kolorami można podłączać standardowe przyciski, styki bezpotencjałowe lub diody świecące. Napięcie sterujące kontaktów i Napięcia zasilania diod świecących są udostępniane przez urządzenie. W urządzeniu są również zintegrowane rezystory wstępne do obsługi diod świecących. Uniwersalny interfejs należy włożyć do typowej puszki połączeniowej Ø 60 mm dostępnej w handlu. Magistralę podłączyć do zacisku przyłączeniowy magistrali, dostępnego w komplecie.

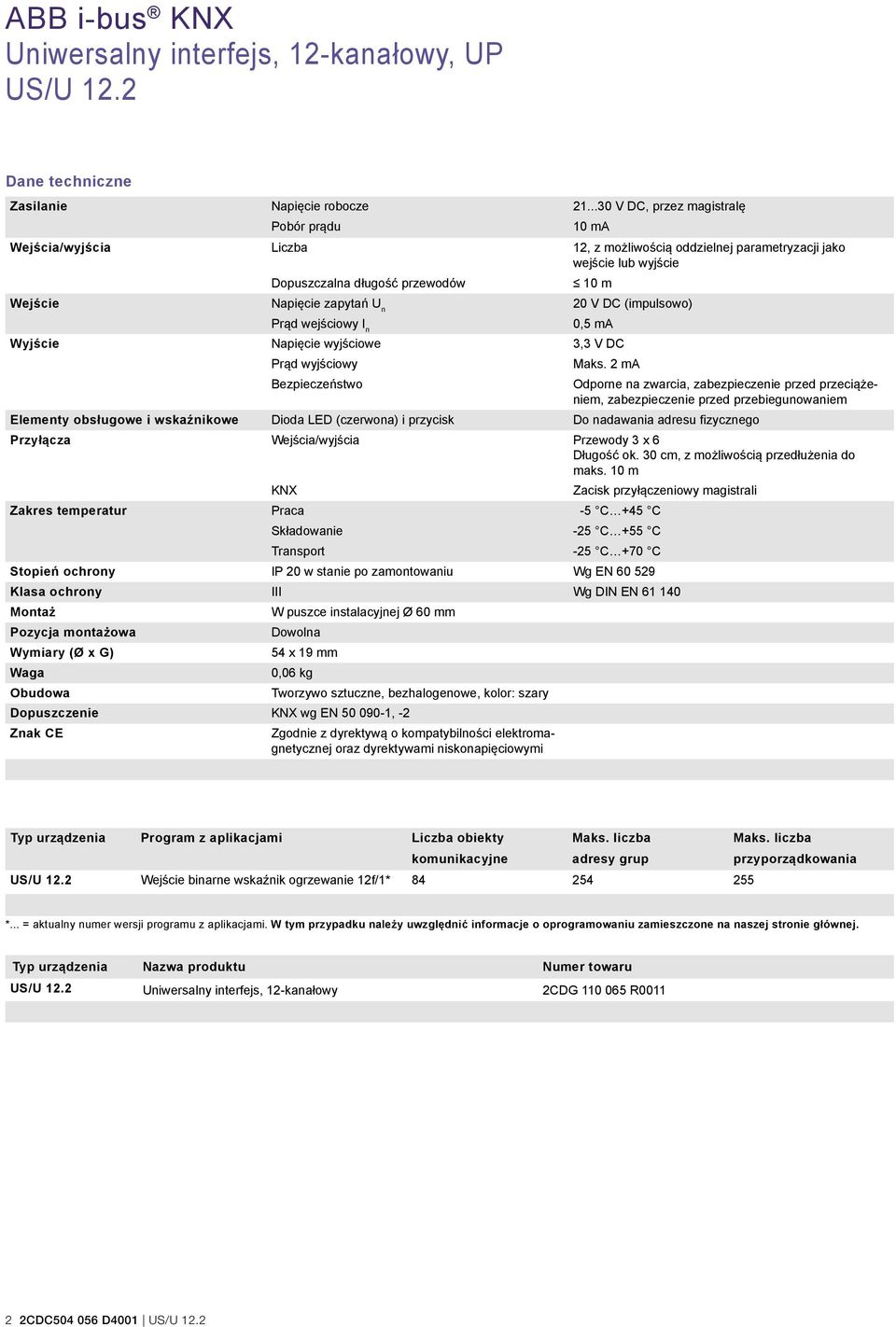

2 Dane techniczne Zasilanie Napięcie robocze V DC, przez magistralę Pobór prądu 10 ma Wejścia/wyjścia Liczba 12, z możliwością oddzielnej parametryzacji jako wejście lub wyjście Dopuszczalna długość przewodów 10 m Wejście Napięcie zapytań U n 20 V DC (impulsowo) Prąd wejściowy I n 0,5 ma Wyjście Napięcie wyjściowe 3,3 V DC Prąd wyjściowy Maks. 2 ma Bezpieczeństwo Odporne na zwarcia, zabezpieczenie przed przeciążeniem, zabezpieczenie przed przebiegunowaniem Elementy obsługowe i wskaźnikowe Dioda LED (czerwona) i przycisk Do nadawania adresu fizycznego Przyłącza Wejścia/wyjścia Przewody 3 x 6 Długość ok. 30 cm, z możliwością przedłużenia do maks. 10 m KNX Zacisk przyłączeniowy magistrali Zakres temperatur Praca -5 C +45 C Składowanie -25 C +55 C Transport -25 C +70 C Stopień ochrony IP 20 w stanie po zamontowaniu Wg EN Klasa ochrony III Wg DIN EN Montaż W puszce instalacyjnej Ø 60 mm Pozycja montażowa Dowolna Wymiary (Ø x G) 54 x 19 mm Waga 0,06 kg Obudowa Tworzywo sztuczne, bezhalogenowe, kolor: szary Dopuszczenie KNX wg EN , -2 Znak CE Zgodnie z dyrektywą o kompatybilności elektromagnetycznej oraz dyrektywami niskonapięciowymi Typ urządzenia Program z aplikacjami Liczba obiekty Maks. liczba Maks. liczba komunikacyjne adresy grup przyporządkowania Wejście binarne wskaźnik ogrzewanie 12f/1* *... = aktualny numer wersji programu z aplikacjami. W tym przypadku należy uwzględnić informacje o oprogramowaniu zamieszczone na naszej stronie głównej. Typ urządzenia Nazwa produktu Numer towaru Uniwersalny interfejs, 12-kanałowy 2CDG R CDC D4001

3 Wskazówka Szczegółowy opis aplikacji, zobacz instrukcja użytkowania Uniwersalny interfejs. Instrukcja jest dostępna bezpłatnie w Internecie pod adresem Do programowania wymagane są ETS oraz bieżąca aplikacja na urządzenie. Bieżącą aplikację można pobrać w Internecie pod adresem Po zaimportowaniu do ETS aplikacja znajduje się w oknie Katalogi w ścieżce Producenci/ABB/Schowek. Urządzenie nie obsługuje funkcji zamykania projektu ani urządzenia KNX w ETS. Jeśli zostanie zablokowany dostęp do wszystkich urządzeń projektu przy użyciu klucza BCU, nie będzie to mieć żadnego wpływu na urządzenie. W dalszym ciągu będzie możliwy odczyt i programowanie. 2CDC D4001 3

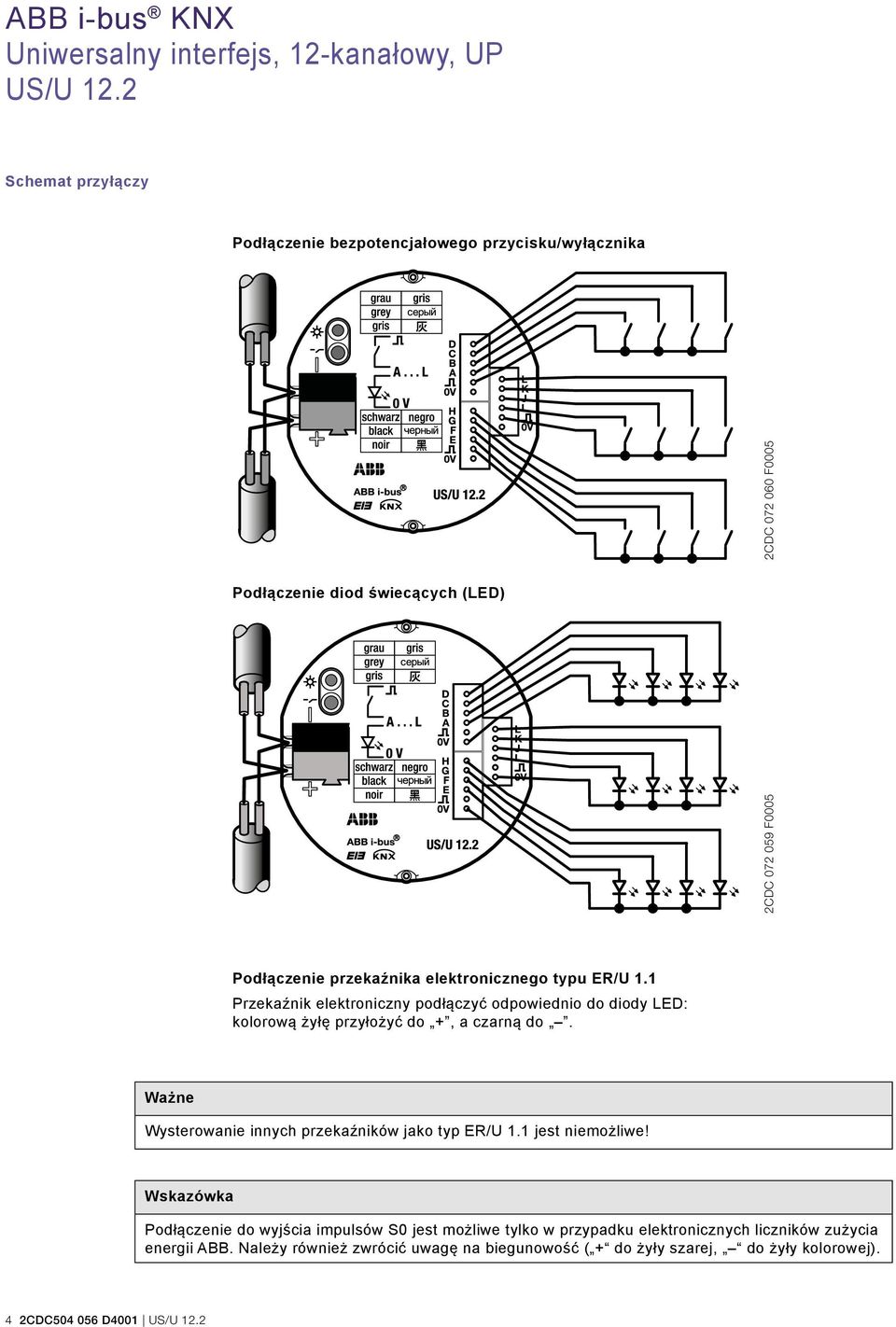

4 Schemat przyłączy Podłączenie bezpotencjałowego przycisku/wyłącznika Podłączenie diod świecących (LED) 2CDC F0005 2CDC F0005 Podłączenie przekaźnika elektronicznego typu ER/U 1.1 Przekaźnik elektroniczny podłączyć odpowiednio do diody LED: kolorową żyłę przyłożyć do +, a czarną do. Ważne Wysterowanie innych przekaźników jako typ ER/U 1.1 jest niemożliwe! Wskazówka Podłączenie do wyjścia impulsów S0 jest możliwe tylko w przypadku elektronicznych liczników zużycia energii ABB. Należy również zwrócić uwagę na biegunowość ( + do żyły szarej, do żyły kolorowej). 4 2CDC D4001

5 Rysunek wymiarowy 2CDC F0005 2CDC D4001 5
