(IMD4PB/F) Instrukcja modułu 4 przyciskowego. Model nr: Wersja dokumentu: 4.0 Data aktualizacji: 10 listopada 2016

Transkrypt

1 Instrukcja modułu 4 przyciskowego (IMD4PB/F) Model nr: 2010 Wersja dokumentu: 4.0 Data aktualizacji: 10 listopada 2016 Spółka Inżynierów SIM Sp. z o.o. Adres siedziby firmy: ul. Stefczyka 34, LUBLIN info@sim.com.pl, NIP Sekretariat (0-81) fax (0-81) Dział Obsługi Klienta tel. (0-81) Serwis (0-81)

2 SPIS TREŚCI: 1. ZASADY BEZPIECZEŃSTWA ŚRODOWISKO CHARAKTERYSTYKA OGÓLNA MODUŁU OPIS OGÓLNY FUNKCJE REALIZOWANE PRZEZ MODUŁ PARAMETRY TECHNICZNE PARAMETRY MECHANICZNE PARAMETRY ŚRODOWISKOWE Eksploatacja Przechowywanie PARAMETRY ELEKTRYCZNE Zasilanie Interfejs danych CAN PARAMETRY WEJŚCIOWE MONTAŻ OSTRZEŻENIA I WYMOGI DLA INSTALATORA OPIS ZŁĄCZY ELEKTRYCZNYCH I SYGNALIZACJI SCHEMAT PODŁĄCZENIA SIM Sp. z o.o.

3 1. Zasady bezpieczeństwa Ostrzeżenie napięcie elektryczne! Prace instalacyjne w sieci pod napięciem 230V powinna wykonywać tylko osoba przeszkolona, posiadająca odpowiednie uprawnienia; Prace instalacyjne okablowania i modułów DomatiQ powinna przeprowadzać osoba tylko i wyłącznie przeszkolona; Prace bez przeszkolenia mogą prowadzić do poważnych szkód rzeczowych pożar, a także utraty zdrowia lub życia; Wymogi instalacyjne - ostrzeżenie Urządzenie należy wyłącznie stosować zgodnie z przeznaczeniem oraz odpowiednimi komponentami i specyfikacją techniczną opisaną w dalszej części instrukcji (pkt. 5.1 Ostrzeżenia i wymogi dla instalatora) Jeśli powyższe minimalne wymogi nie zostaną spełnione lub zlekceważone, to wtedy tylko i wyłącznie użytkownik ponosi odpowiedzialność za wszelkie uszkodzenia mienia, sprzętu lub obrażenia ciała czy utratę życia. 2. Środowisko Ochrona środowiska Urządzeń elektrycznych i elektronicznych nie wolno wyrzucać do śmieci; Urządzenie mogą zawierać cenne surowce, które mogą zostać ponownie wykorzystane; Na tego typu urządzenia są przeznaczone odpowiednie pojemniki lub autoryzowane punkty skupu/utylizacji odpadów; 3 SIM Sp. z o.o.

4 3. Charakterystyka ogólna modułu 3.1 Opis ogólny Moduł przyciskowy/wejściowy (sensor) typu IMD4PBF posiada w sobie 4 niezależne wejścia umożliwiających podłączenie przycisków pracujących na zasadzie zwarcia pomiędzy dowolnym stykiem 1 4 a stykiem wspólnym COM. Do modułu może być podłączony szereg urządzeń z zestykiem zwiernym np.: tradycyjny wyłącznik, przycisk, kontaktron, wyłącznik krańcowy, czujka ruchu, czujnik zalania, czujnik zmierzchowy, czujnik jakości powietrza, itp., Stany wejść przesyłanie są po magistrali CAN, które wykorzystywane są do sterowania modułami przekaźnikowymi, regulatorami temperatury oraz ściemniaczami bądź używane do sterowania i obrazowania stanu monitorowanych punktów obiektu. Moduł 4 przycisków do montażu w puszce instalacyjnej. Zapewnia sterowanie takimi elementami systemu jak: moduły przekaźnikowe, moduły sterowania roletami, moduły regulacji temperatury, ściemniacze. Urządzenie jest zamknięte w obudowie montowanego w puszce instalacyjnej (podtynkowej o Φ 60) zgodnej z normą DIN oraz DIN EN Funkcje realizowane przez moduł W module IMD4PBF mamy do dyspozycji cztery przyciski oraz cztery wyjścia do sygnalizacji diodami LED. Służy do włączania modułów przekaźnikowych (wyzwalaczy). Wyzwalacze to różnego rodzaju moduły, które wysyłają do systemu informacje z otoczenia. 4 SIM Sp. z o.o.

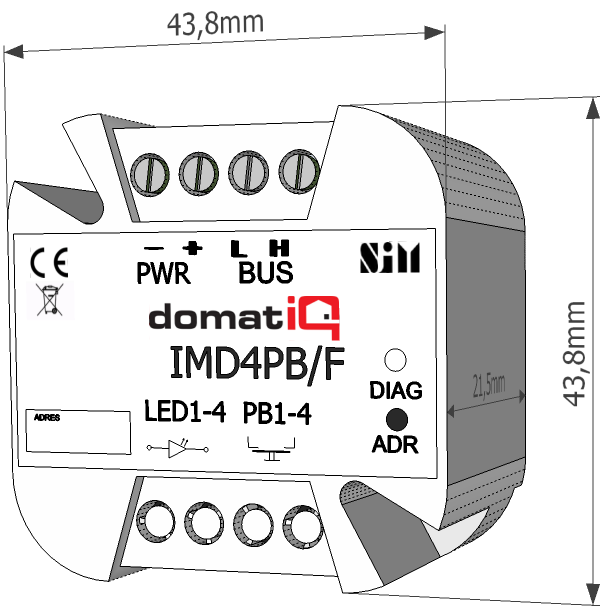

5 Moduł IMD4PBF ma za zadanie dostarczać dane dla modułów takich jak: Moduł przekaźnikowy, Moduł roletowy, Moduł ściemniacza, Moduł temperaturowy. 4. y techniczne 4.1 y mechaniczne Obudowa modułowa do montażu w puszce instalacyjnej. Wykonana z materiału ABS w kolorze RAL 7035 o stopniu ochrony IP20. Szerokość Wysokość Głębokość Waga 43,8 mm 43,8 mm 25,5 mm 0,1 kg 5 SIM Sp. z o.o.

6 4.2 y środowiskowe Eksploatacja Zakres temperatury Wilgotność względna 0 50 C 5 90 % bez kondensacji Przechowywanie Zakres temperatury Wilgotność względna C 5-90 % bez kondensacji 4.3 y elektryczne Zasilanie Napięcie zasilania Pobór mocy max VDC 0,24 W Interfejs danych CAN Napięcie na magistrali recesywny Stan magistrali dominujący CAN H 2,5 V 3,5 V CAN L 2,5 V 1,5 V Dopuszczalne napięcie różnicowe U0= CANH CANL 0 0,5 V 0,9 2,0 V 6 SIM Sp. z o.o.

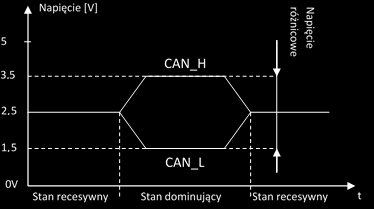

7 Rys. 1 Poziomy napięć dla interfejsu CAN 4.4 y wejściowe Ilość wejść 4 Maksymalna rezystancja wyzwolenia wejścia 1 k (styk bez potencjałowy) 7 SIM Sp. z o.o.

8 5. Montaż 5.1 Ostrzeżenia i wymogi dla instalatora Ostrzeżenia i wymogi: Przed montażem/demontażem odłączyć napięcie sieciowe 230V; Przed montażem/demontażem należy upewnić się czy urządzenie nie jest pod napięciem; Należy stosować odpowiednie ubranie, wyposażenie ochronne; Należy stosować odpowiednie (atestowane) narzędzia i przyrządy pomiarowe; Należy zweryfikować rodzaj sieci zasilającej i zapewnić odpowiednie warunki przyłączeniowe (np. uziemienie, itp.); Należy przestrzegać wskazówek dotyczących montażu i podłączeń elektrycznych; Instalacja nie powinna przekraczać parametrów progowych urządzenia wymienionych w specyfikacji technicznej; 5.2 Opis złączy elektrycznych i sygnalizacji Złącza elektryczne to wysokiej klasy listwy montażowe, wielostykowe, rozłączane, kątowe z cynowanymi stykami do przewodu o maksymalnym polu przekroju 2,5 mm 2. Styki do podłączenia zasilania modułu. Styki do podłączenia magistrali CAN Sygnalizacja diagnostyki 8 SIM Sp. z o.o.

9 5.3 Schemat podłączenia 9 SIM Sp. z o.o.
