ABB i-bus KNX Interfejs USB, REG USB/S 1.1

Transkrypt

1 Dane techniczne ABB i-bus KNX Opis produktu Interfejs umożliwia komunikację między komputerem PC a urządzeniem KNX. Przesyłanie danych jest sygnalizowane za pomocą diod KNX-LED i USB-LED. Interfejsu USB można używać od wersji ETS 3 V1.0. Interfejs USB wystarczy podłączyć do ABB i-bus KNX, a następnie do gniazda USB. Interfejs USB zostanie automatycznie wykryty i zainstalowany w systemie operacyjnym komputera PC. Podłączenie ABB i-bus KNX następuje za pomocą dostarczonego zacisku przyłączeniowego magistrali. Do USB należy podłączyć także po stronie czołowej urządzenia.

2 Dane techniczne Napięcie robocze ABB i-bus KNX typowo 30 V DC ( V DC) maks. pobór prądu z ABB i-bus KNX < 12 ma przy napięciu ABB i-bus KNX wynoszącym 20 V maks. moc stracona ABB i-bus KNX 240 mw Napięcie USB 5 V DC maks. pobór prądu z USB 60 ma maks. moc stratowa USB 300 mw maks. łączna moc stratowa ABB i-bus KNX i USB 540 mw Złącze USB USB Standard 1.1 Elementy obsługowe i wskaźnikowe Dioda LED programowania do nadawania adresu fizycznego Przycisk Programowanie do nadawania adresu fizycznego Przyłącza ABB i-bus KNX przez zacisk przyłączeniowy magistrali, bezśrubowo USB przez gniazdo USB typu B, maks. długość przewodu 5 m (normowana) Zakres temperatur Praca 0 C +45 C Magazynowanie -25 C +55 C Transport -25 C +70 C Stopień ochrony IP 20 wg DIN EN Klasa ochrony Klasa II Waga w kg 0,12 Obudowa/kolor Tworzywo, szary Wzornictwo Urządzenie do montażu szeregowego (REG) modułowe urządzenie instalacyjne, Pro M Wymiary 90 x 36 x 64,5 (W x S x G) Szerokość montażowa w TE (moduły po 18 mm) 2 Głębokość montażowa w mm 64,5 Montaż na szynie nośnej 35 mm wg DIN EN Pozycja montażowa Dowolna Aprobaty KNX Certyfikat Znak CE zgodnie z dyrektywą o kompatybilności elektromagnetycznej oraz dyrektywami niskonapięciowymi Typ urządzenia Program z aplikacjami maksymalna liczba maksymalna liczba maksymalna liczba obiektów komunikacyjnych adresów grupy przyporządkowań Interfejs USB / Typ urządzenia Nazwa produktu Numer towaru 2CDG R CDC D4002

3 Wskazówka Szczegółowy opis aplikacji, zobacz instrukcja użytkowania Interfejs USB. Instrukcja jest dostępna bezpłatnie w Internecie pod adresem Do programowania jest wymagany ETS. Bieżącą aplikację można pobrać w Internecie pod adresem Po zaimportowaniu do ETS aplikacja znajduje się w oknie Katalogi w ścieżce ABB/System devices/interfaces/usb. Urządzenie nie obsługuje funkcji zamykania projektu lub urządzenia KNX w ETS. Jeśli zostanie zablokowany dostęp do wszystkich urządzeń projektu przez klucz BCU, nie będzie to miało żadnego wpływu na urządzenie. W dalszym ciągu będzie istniała możliwość jego odczytu i zaprogramowania. 2CDC D4002 3

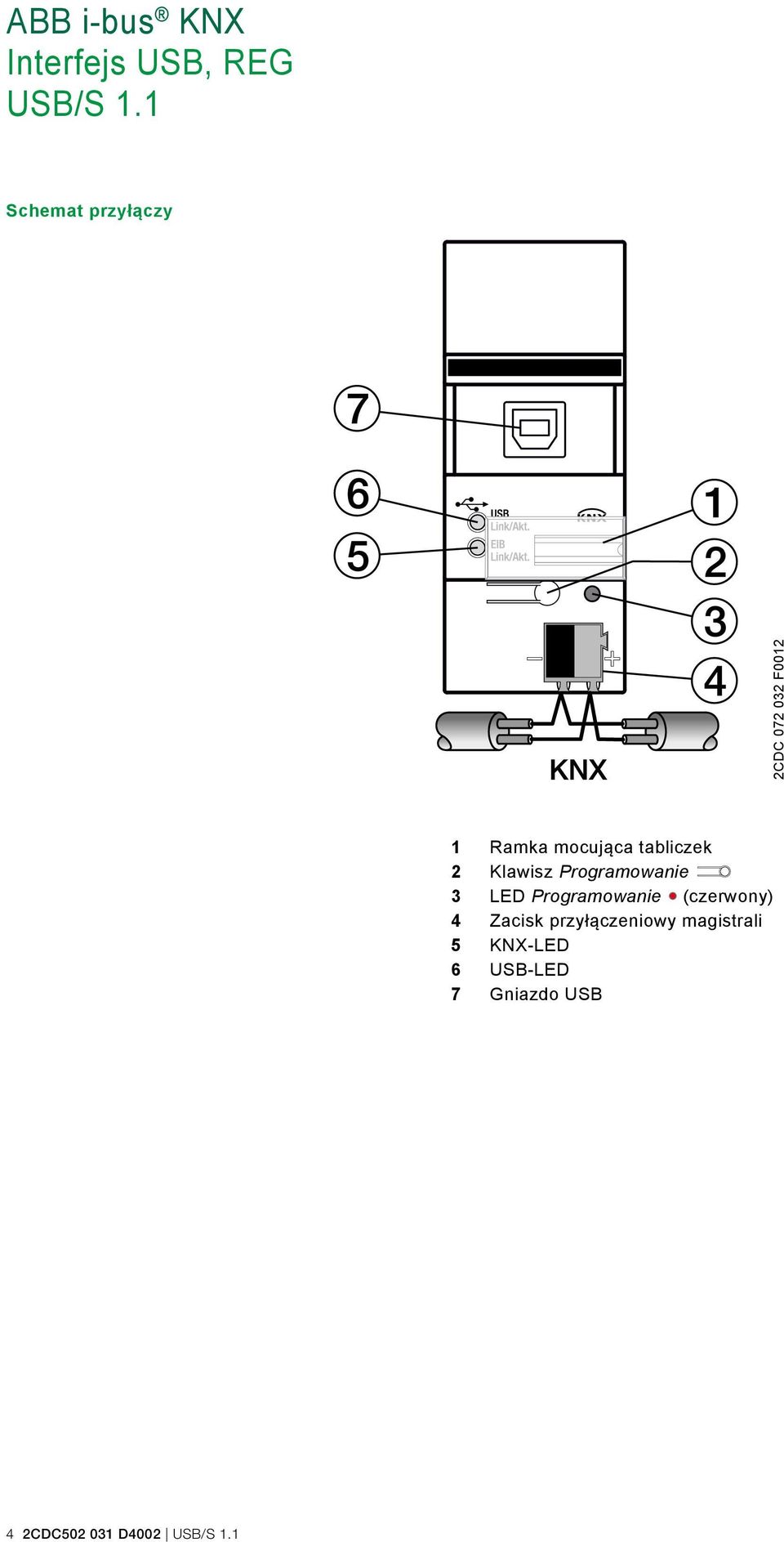

4 Schemat przyłączy 2CDC F Ramka mocująca tabliczek 2 Klawisz Programowanie 3 LED Programowanie (czerwony) 4 Zacisk przyłączeniowy magistrali 5 KNX-LED 6 USB-LED 7 Gniazdo USB 4 2CDC D4002

5 Rysunek wymiarowy 2CDC F0012 2CDC D4002 5

6 Kontakt ABB STOTZ-KONTAKT GmbH Eppelheimer Straße Heidelberg, Germany Telefon: +49 (0) Faks: +49 (0) Pozostałe informacje i osoby kontaktowe: Wskazówka: Zastrzegamy sobie prawo do zmian technicznych produktów oraz wprowadzania zmian w treści tego dokumentu bez wcześniejszego uprzedzenia. Przy zamówieniach zastosowanie mają odpowiednio ustalone warunki. ABB AG nie ponosi żadnej odpowiedzialności za ewentualne błędy lub braki w tym dokumencie. Zastrzegamy sobie wszelkie prawa do tego dokumentu oraz zawartych w nim przedmiotów i ilustracji. Powielanie, udostępnianie osobom trzecim bez zmiany treści również części jest zabronione bez uzyskania wcześniejszej pisemnej zgody od ABB AG. Druk numer 2CDC D4002 Copyright 2014 ABB Wszystkie prawa zastrzeżone
