(IMD4REL/N/P) Instrukcja użytkowania modułu przekaźnikowego 4x 16A. Model nr: 2340/2350. Wersja dokumentu: 4.0 Data aktualizacji: 26 października 2016

Wielkość: px
Rozpocząć pokaz od strony:

Download "(IMD4REL/N/P) Instrukcja użytkowania modułu przekaźnikowego 4x 16A. Model nr: 2340/2350. Wersja dokumentu: 4.0 Data aktualizacji: 26 października 2016"

Transkrypt

1 Instrukcja użytkowania modułu przekaźnikowego 4x 16A (IMD4REL/N/P) Model nr: 2340/2350 Wersja dokumentu: 4.0 Data aktualizacji: 26 października 2016 Spółka Inżynierów SIM Sp. z o.o. Adres siedziby firmy: ul. Stefczyka 34, LUBLIN NIP Sekretariat (0-81) fax (0-81) Dział Obsługi Klienta tel. (0-81) Serwis (0-81)

2 SPIS TREŚCI: 1. ZASADY BEZPIECZEŃSTWA ŚRODOWISKO CHARAKTERYSTYKA OGÓLNA MODUŁU OPIS OGÓLNY FUNKCJE REALIZOWANE PRZEZ MODUŁ PARAMETRY TECHNICZNE PARAMETRY MECHANICZNE PARAMETRY ŚRODOWISKOWE Eksploatacja Przechowywanie PARAMETRY ELEKTRYCZNE Zasilanie Interfejs danych CAN DANE ZESTYKÓW PRZEKAŹNIKA MONTAŻ OSTRZEŻENIA I WYMOGI DLA INSTALATORA OPIS ZŁĄCZY ELEKTRYCZNYCH I SYGNALIZACJI SCHEMAT PODŁĄCZENIA OBSŁUGA MODUŁU ELEMENTY DOTYKOWE I STERUJĄCE SIM Sp. z o.o.

3 1. Zasady bezpieczeństwa Ostrzeżenie napięcie elektryczne! Prace instalacyjne w sieci pod napięciem 230V powinna wykonywać tylko osoba przeszkolona, posiadająca odpowiednie uprawnienia; Prace instalacyjne okablowania i modułów DomatiQ powinna przeprowadzać osoba tylko i wyłącznie przeszkolona; Prace bez przeszkolenia mogą prowadzić do poważnych szkód rzeczowych pożar, a także utraty zdrowia lub życia; Wymogi instalacyjne - ostrzeżenie Urządzenie należy wyłącznie stosować zgodnie z przeznaczeniem oraz odpowiednimi komponentami i specyfikacją techniczną opisaną w dalszej części instrukcji (pkt. 5.1 Ostrzeżenia i wymogi dla instalatora) Jeśli powyższe minimalne wymogi nie zostaną spełnione lub zlekceważone, wówczas użytkownik (tylko i wyłącznie) ponosi odpowiedzialność za wszelkie uszkodzenia mienia, sprzętu lub obrażenia ciała czy utratę życia. 2. Środowisko Ochrona środowiska Urządzeń elektrycznych i elektronicznych nie wolno wyrzucać do śmieci; Urządzenie mogą zawierać cenne surowce, które mogą zostać ponownie wykorzystane; Na tego typu urządzenia są przeznaczone odpowiednie pojemniki lub autoryzowane punkty skupu/utylizacji odpadów; 3 SIM Sp. z o.o.

4 3. Charakterystyka ogólna modułu 3.1 Opis ogólny Moduł przekaźnikowy IMD4RELNP (aktor) posiada 4 wyjścia NO (normalnie otwarte). Podstawową funkcją modułu jest sterowanie czterema niezależnymi obwodami elektrycznymi np.: oświetleniem, ogrzewaniem, wentylacją, stycznikami, itp. Styki przekaźnika wyzwalane są rozkazami wysyłanymi z modułów sterujących/wejściowych po magistrali CAN, bądź lokalnie przez przyciśnięcie jednego z czterech przycisków w module, sygnalizowane jest to wskaźnikiem diodowym LED (kolor czerwony) na przednim panelu modułu. Urządzenie posiada obudowę o szerokości 2M, umożliwiającą montaż na szynie DIN TH35 zgodnej z normą DIN oraz DIN EN Funkcje realizowane przez moduł W module IMD4RELNP mamy do dyspozycji cztery niezależne kanały przekaźnikowe. Każdy z nich może pracować w innym trybie wyzwalanym wyzwalaczem. Tryby pracy definiowane są w aplikacji Konfigurator. Wyzwalacze to moduły, które wysyłają do systemu informacje z otoczenia. Możemy stosować przyciski, styki dwustanowe, zwierne, rozwierne, oraz wirtualne przyciski z takich modułów jak zegar, czujnik wilgotności czy oświetlenia. W akcjach rozróżniane są następujące rodzaje działania wyzwalaczy: wciśnięcie przycisku zwarcie rozwarcie długie wciśnięcie Spis akcji dostępnych w module: Włącz/Wyłącz Wyłącz Włącz Przełącz Zgodnie z suwakiem 4 SIM Sp. z o.o.

5 Rozjaśnij Ściemnij Ustaw wartość domyślną Włącz/wyłącz po czasie Wyłącznik schodowy Przełącz zapamiętany Sekwencyjne ściemnianie Włącz płynnie Wyłącz płynnie Włącz/wyłącz płynnie Przełącz/ściemniacz Migaj Odwrotny włącz/wyłącz 4. Parametry techniczne 4.1 Parametry mechaniczne Standardowa obudowa modułowa na szynę DIN TH35 o szerokości 2M równej 36,5 mm wykonana z materiału ABS w kolorze RAL 7035 o stopniu ochrony IP20. Parametr Szerokość Wysokość Głębokość Waga Wartość 36,5 mm 106 mm 61,5 mm 0,15 kg 5 SIM Sp. z o.o.

6 4.2 Parametry środowiskowe Eksploatacja Parametr Zakres temperatury Wilgotność względna Wartość 0 50 C 5 90 % bez kondensacji Przechowywanie Parametr Zakres temperatury Wilgotność względna Wartość C 5-90 % bez kondensacji 6 SIM Sp. z o.o.

7 4.3 Parametry elektryczne Zasilanie Parametr Napięcie zasilania Pobór mocy max Wartość 12 18V DC 1,2 W (12V DC) Interfejs danych CAN Napięcie na magistrali recesywny Stan magistrali dominujący CAN H 2,5 V 3,5 V CAN L 2,5 V 1,5 V Dopuszczalne napięcie różnicowe U0= CANH CANL 0 0,5 V 0,9 2,0 V 4.4 Dane zestyków przekaźnika Parametr Wartość Ilość wyjść 4 Prąd znamionowy Max. prąd załączenia Napięcie znamionowe Max. napięcie łączeniowe Max. moc łączeniowa dla AC1 Max. moc łączeniowa dla AC15 (230V AC) Obciążenie silnikiem 1-faz, praca AC3 (230V AC) Max. prąd łączeniowy, praca DC1: 30/110/220 V 6 A 10 A 250V AC 400V AC 1500 VA 300 VA 0,185 kw 6 / 0,2 / 0,12 A 7 SIM Sp. z o.o.

8 5. Montaż 5.1 Ostrzeżenia i wymogi dla instalatora Ostrzeżenia i wymogi: Przed montażem/demontażem odłączyć napięcie sieciowe 230V; Przed montażem/demontażem należy upewnić się czy urządzenie nie jest pod napięciem; Należy stosować odpowiednie ubranie, wyposażenie ochronne; Należy stosować odpowiednie (atestowane) narzędzia i przyrządy pomiarowe; Należy zweryfikować rodzaj sieci zasilającej i zapewnić odpowiednie warunki przyłączeniowe (np. uziemienie, itp.); Należy przestrzegać wskazówek dotyczących montażu i podłączeń elektrycznych; Instalacja nie powinna przekraczać parametrów progowych urządzenia wymienionych w specyfikacji technicznej; 5.2 Opis złączy elektrycznych i sygnalizacji Złącza elektryczne to wysokiej klasy listwy montażowe, wielostykowe, rozłączane, kątowe z cynowanymi stykami do przewodu o maksymalnym polu przekroju 2,5 mm 2. Listwy montażowe występują po obu stronach modułu, gdzie jedna strona to część związana z wyjściem a druga z zasilaniem, interfejsem CAN i przyciskami. 8 SIM Sp. z o.o.

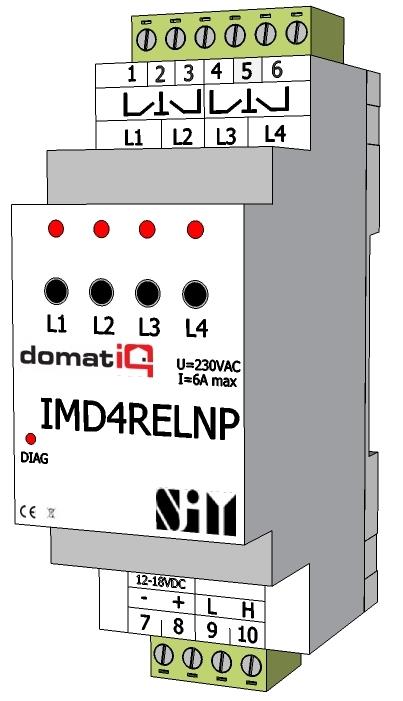

9 Złącza 1-6: wyjścia styków przekaźnika do sterowania 4-ma obwodami Sygnalizacja diagnostyki Styki 7 i 8 do podłączenia zasilania modułu. Styki 9 i 10 do podłączenia magistrali CAN 5.3 Schemat podłączenia 9 SIM Sp. z o.o.

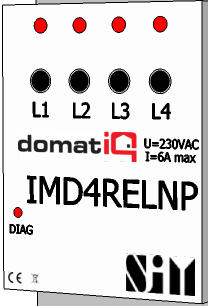

10 5.1 Obsługa modułu elementy dotykowe i sterujące Przyciski do wymuszenia ręcznego wyjścia Sygnalizacja zadziałania wysterowanego wyjścia 10 SIM Sp. z o.o.
