Q3 Autonomiczny czytnik kart i zamek kodowy z kontrolerem dostępu, przyciskiem dzwonka i interfejsem Wiegand

Transkrypt

1 Q3 Autonomiczny czytnik kart i zamek kodowy z kontrolerem dostępu, przyciskiem dzwonka i interfejsem Wiegand Instrukcja obsługi Copyright Domster T. Szydłowski

2 . Opis, funkcje i parametry techniczne. Opis: Q3 to autonomiczny czytnik kart i zamek kodowy z kontrolerem dostępu, przyciskiem dzwonka i interfejsem Wiegand. Dostęp uzyskuje się po wprowadzeniu kodu PIN lub odczytaniu karty. Do urządzenia podłączyć można zamek elektryczny, przycisk wyjścia, styk magnetyczny i dzwonek. Po podłączeniu do zewnętrznego kontrolera dostępu, urządzenie pracuje jako czytnik i/lub zamek kodowy. Pamięć urządzenia mieści do 500 użytkowników; każdy użytkownik posiada jedną kartę EM (5 khz) i 4 6-cyfrowy kod PIN.. Funkcje: > Otwieranie drzwi z wykorzystaniem technologii RFID, nowoczesne wzornictwo, bezpieczeństwo i niezawodność. > Możliwość pracy w trybie kontrolera i czytnika, łatwe przełączanie między trybami i obsługa. > Przejrzysta i wygodna podświetlana klawiatura. > Przycisk dzwonka dla gości. > Pojemność pamięci: do 500 użytkowników; odpowiedni do biur, sklepów, magazynów, bloków, itp. > Łatwa instalacja i konfiguracja; możliwość instalacji przez osobę bez specjalistycznej wiedzy; możliwość podłączenia do różnych zamków elektrycznych bez konieczności wymiany przewodów zewnętrznych. > Każdy użytkownik może samodzielnie zmienić swój kod PIN. > Dla większego bezpieczeństwa kody PIN składają się z 4 6 cyfr. > Różne formaty danych wyjściowych, możliwość pracy z różnymi kontrolerami. > Alarm antysabotażowy i czujnik otwartych drzwi..3 Parametry techniczne: > Napięcie zasilania: DC 4 V > Prąd czuwania: 0 ma > Odległość odczytu karty: 5 8 cm > Częstotliwość: 5 khz > Obciążenie wyjścia dzwonka: 0 ma > Obciążenie wyjścia zamka: 3 A > Format przesyłu numeru karty: Wiegand 6 > Format przesyłu danych po wciśnięciu pojedynczego przycisku: 4 bity, 8 bitów > Wymiary: 30 mm 75 mm 7 mm > Temperatura pracy: C > Wilgotność względna: 0-95% (bez kondensacji). Montaż i schemat połączeń. W ścianie wywierć dwa otwory na wkręty (ø6 mm) i jeden otwór na kabel (ø0 mm) tak, jak pokazano na rysunku.

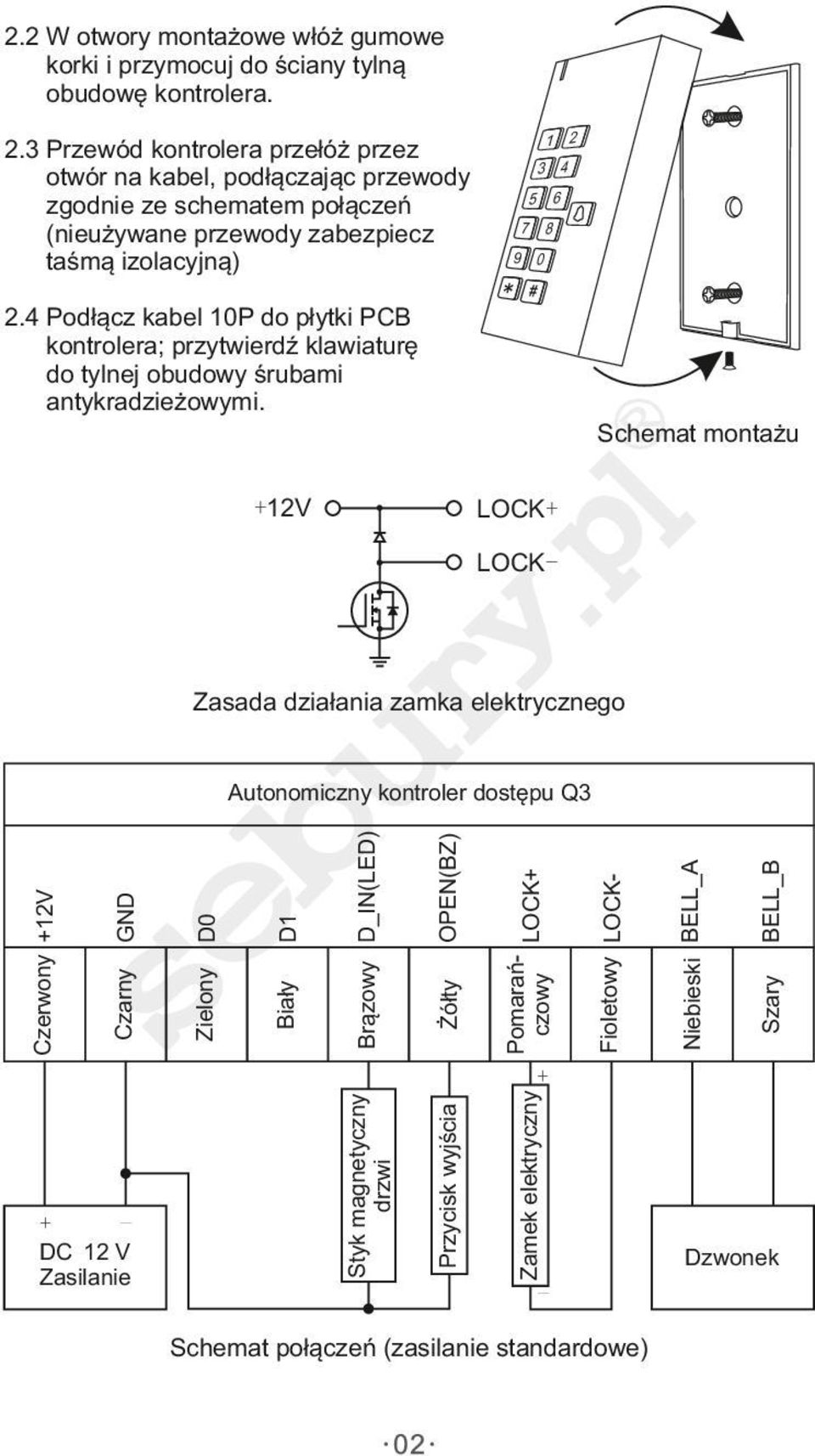

3 . W otwory montażowe włóż gumowe korki i przymocuj do ściany tylną obudowę kontrolera..3 Przewód kontrolera przełóż przez otwór na kabel, podłączając przewody zgodnie ze schematem połączeń (nieużywane przewody zabezpiecz taśmą izolacyjną) Podłącz kabel 0P do płytki PCB kontrolera; przytwierdź klawiaturę do tylnej obudowy śrubami antykradzieżowymi. Schemat montażu +V LOCK+ LOCK- Zasada działania zamka elektrycznego BELL_B Szary Niebieski BELL_A Fioletowy LOCK- Pomarańczowy LOCK+ OPEN(BZ) D Biały Żółty D0 Zielony Brązowy D_IN(LED) Czarny Czerwony +V Autonomiczny kontroler dostępu Q3 Zamek elektryczny Przycisk wyjścia _ + DC V Zasilanie Styk magnetyczny drzwi + _ Schemat połączeń (zasilanie standardowe) Dzwonek

4 BELL_B NC NO COM +V PUSH Szary Niebieski BELL_A OPEN(BZ) Żółty Pomarań- LOCK+ czowy Fioletowy LOCK- Zasilanie niestandardowe Zamek elektryczny B Przy zasilaniu niestandardowym należy wybrać zamek typu A i ustawić czas otwarcia 50 ms. + Zamek elektryczny A + Przycisk wyjścia D Biały Brązowy D_IN(LED) Styk magnetyczny drzwi D0 Czarny Zielony Czerwony +V Autonomiczny kontroler dostępu Q3 - - Schemat połączeń (zasilanie niestandardowe) 3. Programowanie Uwaga! Wszystkie poniższe operacje należy wykonywać po wcześniejszym wejściu w tryb programowania. Jeśli wprowadzony zostanie nieprawidłowy PIN administratora i w ciągu 5 sekund PIN nie zostanie ponownie wprowadzony, urządzenie przejdzie w stan czuwania. Jeśli po wprowadzeniu prawidłowego kodu PIN w ciągu 30 sekund nie zostanie wykonana żadna operacja, urządzenie również przejdzie w stan czuwania. Aby potwierdzić wprowadzony kod, naciśnij #. Aby powrócić do poprzedniego menu, naciśnij *. Aktualny status urządzenia sygnalizowany jest przez diodę. Wejście w tryb programowania Czerwona Czerwona, miga Funkcja Uwagi PIN administratora (6 8 cyfr) # Wejście w tryb programowania Ustawienia kontrolera dostępu Czerwona, miga Pomarańczowa Funkcja 0 Nowy PIN (6 8 cyfr), #, Powtórz nowy PIN, # Zmiana kodu PIN administratora Uwagi

5 Odczytaj kartę 500 (ID), #, Odczytaj kartę Numer karty (8 lub 0 cyfr),# Dodawanie użytkowników karty 500 (ID), #, Numer karty (8 lub 0 cyfr), # Możliwość dodawania wielu użytkowników 500 (ID), #, PIN (4 6 cyfr), # Dodawanie użytkowników kodu PIN Odczytaj kartę Usuwanie jednej karty Numer karty (8 lub 0 cyfr), # 500 (ID), # Usuwanie jednego użytkownika 000 (Uwaga: to niebezpieczna operacja, postępuj ostrożnie) Usuwanie wszystkich użytkowników Wejście przy użyciu karty 3, # Wejście przy jednoczesnym użyciu karty i kodu PIN, # Wejście przy użyciu karty lub kodu PIN 4 Czas otwarcia: 50 ms 99, # Czas otwarcia: 99 s 5 Zamek typu A, # Zamek typu B Możliwość usuwania wielu użytkowników 5s Ustawienia czytnika Czerwona, miga 7 Pomarańczowa, miga 3 Pomarańczowa Funkcja Uwagi Praca w trybie czytnika, # Praca w trybie kontrolera dostępu Wirtualny numer karty, # Wciśnięcie przycisku 4 bity, # Wciśnięcie przycisku 8 bitów Uwagi: ① Numer karty 8-cyfrowy (np. 8,339): niektóre karty nie określają trzech pierwszych cyfr (8) i numer ma wtedy postać 339; takie karty należy dodawać przez odczytanie, nie można dodać ich przez wprowadzenie numeru karty. Numer karty 0-cyfrowy (np ): niektóre karty nie określają trzech pierwszych cyfr (000) i numer ma wtedy postać ; w takim przypadku przy wprowadzaniu numeru karty należy dodać na początku 000. ② Kod PIN 34 zostanie wygenerowany automatycznie przy dodawaniu użytkownika karty. Domyślny PIN należy zmienić, nie może był użyty do otwierania drzwi.. ③ Po dodaniu pierwszej karty można dodawać kolejne karty lub kody PIN bez wychodzenia z trybu programowania.

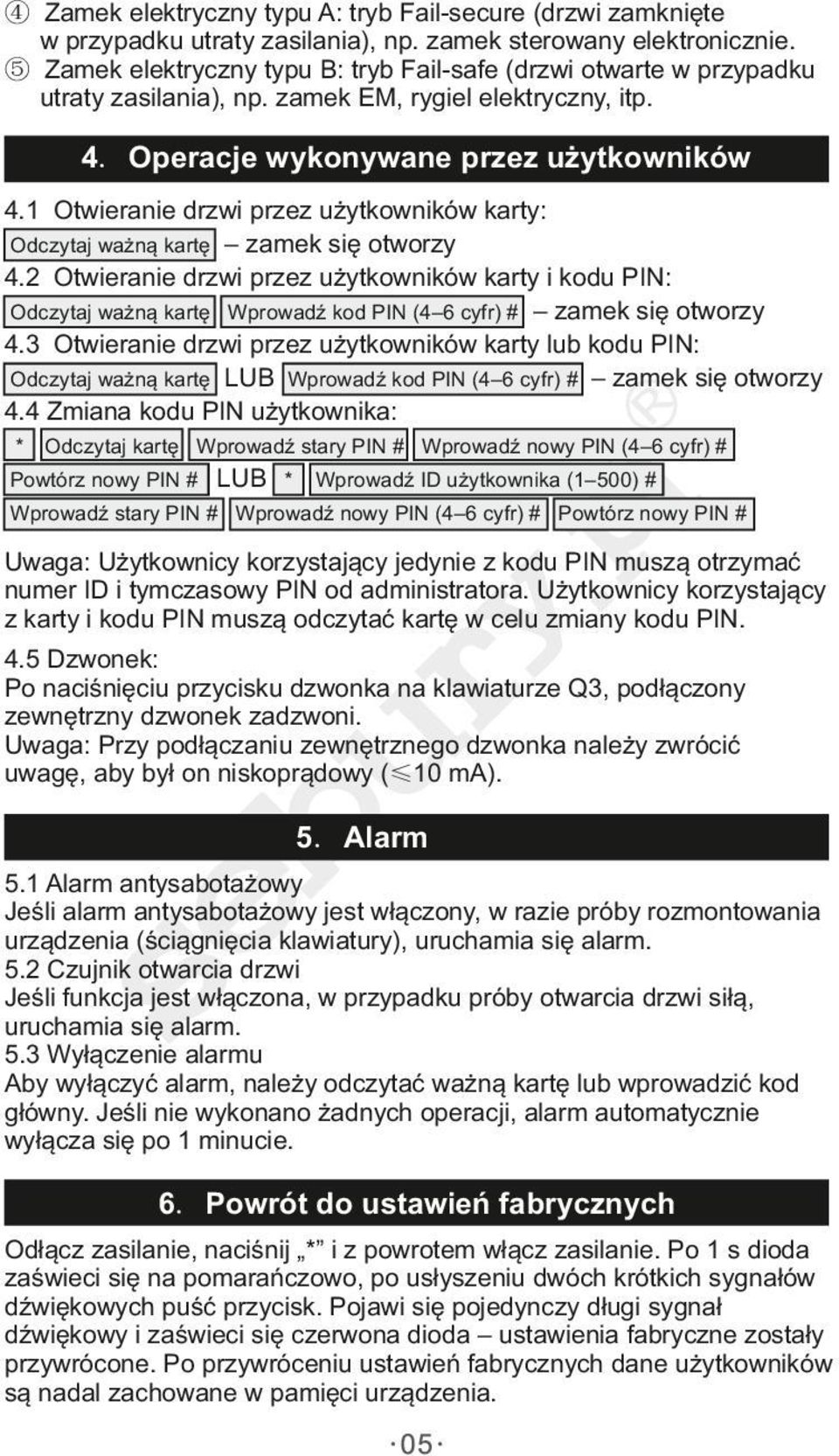

6 ④ Zamek elektryczny typu A: tryb Fail-secure (drzwi zamknięte w przypadku utraty zasilania), np. zamek sterowany elektronicznie. ⑤ Zamek elektryczny typu B: tryb Fail-safe (drzwi otwarte w przypadku utraty zasilania), np. zamek EM, rygiel elektryczny, itp. 4. Operacje wykonywane przez użytkowników 4. Otwieranie drzwi przez użytkowników karty: Odczytaj ważną kartę zamek się otworzy 4. Otwieranie drzwi przez użytkowników karty i kodu PIN: Odczytaj ważną kartę Wprowadź kod PIN (4 6 cyfr) # zamek się otworzy 4.3 Otwieranie drzwi przez użytkowników karty lub kodu PIN: Odczytaj ważną kartę LUB Wprowadź kod PIN (4 6 cyfr) # zamek się otworzy 4.4 Zmiana kodu PIN użytkownika: * Odczytaj kartę Wprowadź stary PIN # Wprowadź nowy PIN (4 6 cyfr) # Powtórz nowy PIN # LUB * Wprowadź ID użytkownika ( 500) # Wprowadź stary PIN # Wprowadź nowy PIN (4 6 cyfr) # Powtórz nowy PIN # Uwaga: Użytkownicy korzystający jedynie z kodu PIN muszą otrzymać numer ID i tymczasowy PIN od administratora. Użytkownicy korzystający z karty i kodu PIN muszą odczytać kartę w celu zmiany kodu PIN. 4.5 Dzwonek: Po naciśnięciu przycisku dzwonka na klawiaturze Q3, podłączony zewnętrzny dzwonek zadzwoni. Uwaga: Przy podłączaniu zewnętrznego dzwonka należy zwrócić uwagę, aby był on niskoprądowy ( 0 ma). 5. Alarm 5. Alarm antysabotażowy Jeśli alarm antysabotażowy jest włączony, w razie próby rozmontowania urządzenia (ściągnięcia klawiatury), uruchamia się alarm. 5. Czujnik otwarcia drzwi Jeśli funkcja jest włączona, w przypadku próby otwarcia drzwi siłą, uruchamia się alarm. 5.3 Wyłączenie alarmu Aby wyłączyć alarm, należy odczytać ważną kartę lub wprowadzić kod główny. Jeśli nie wykonano żadnych operacji, alarm automatycznie wyłącza się po minucie. 6. Powrót do ustawień fabrycznych Odłącz zasilanie, naciśnij * i z powrotem włącz zasilanie. Po s dioda zaświeci się na pomarańczowo, po usłyszeniu dwóch krótkich sygnałów dźwiękowych puść przycisk. Pojawi się pojedynczy długi sygnał dźwiękowy i zaświeci się czerwona dioda ustawienia fabryczne zostały przywrócone. Po przywróceniu ustawień fabrycznych dane użytkowników są nadal zachowane w pamięci urządzenia.

7 7. Sygnalizacja dźwiękowa i świetlna Kolor diody Czerwona Status operacji Tryb czuwania Naciśnięcie przycisku Odczytanie karty Zwolnienie zamka Operacja prawidłowa Operacja nieprawidłowa Wprowadzenie kodu PIN Brzęczyk Krótki sygnał Długi sygnał Długi sygnał Długi sygnał 3 krótkie sygnały Zielona Zielona Zielona Czerwona, miga powoli Odczytanie karty w trybie karta + PIN Czerwona, miga powoli Pierwsze menu Drugie menu Ustawienia Alarm Czerwona, miga powoli Pomarańczowa, miga powoli Pomarańczowa Czerwona, szybko miga Alarm 8. Praca w trybie czytnika kart Autonomiczny kontroler dostępu Q3 (praca w trybie czytnika) BZ Szary LED Niebieski D Fioletowy D0 Kontroler dostępu Pomarańczowy OPEN (BZ) LOCK+ LOCK- BELL_A BELL_B Żółty D_IN (LED) Brązowy D Biały +V D0 Zielony Czarny Czerwony +V Dzwonek Aby korzystać z urządzenia jako z czytnika kart / zamka kodowego pracującego z zewnętrznym kontrolerem dostępu, należy w ustawieniach wybrać pracę w trybie czytnika (patrz punkt 3 Programowanie). Urządzenie działa wtedy w następujący sposób: Gdy poziom LED jest niski, dioda świeci się na zielono. Po 30 sekundach powraca poziom wysoki i dioda wraca do stanu zwykłego. Gdy poziom BZ jest niski, brzęczyk uruchamia się. Po 30 sekundach powraca poziom wysoki i brzęczyk wraca do stanu zwykłego. Format danych zarówno dla numeru karty, jak i pojedynczego przycisku to Wiegand. Dane przesyłane są przez poziom niski linii D0 i D: D0: Poziom niski oznacza 0, przewód zielony D: Poziom niski oznacza, przewód biały Szerokość impulsu dla poziomu niskiego to 40 µs przy interwale ms.

8 ms D0 +5 V 40 µs 0V ms D +5 V 40 µs 0V W interfejsie Wiegand 6 istnieją trzy formaty danych: Format 0: Wirtualny numer karty po wprowadzeniu 4 6-cyfrowego kodu i wciśnięciu #, urządzenie wysyła kod w postaci 0-cyfrowego ciągu w formacie Wiegand 6. Na przykład: jeśli wprowadzany kod to , urządzenie wyśle informację, która na urządzeniu wyświetlającym 0-cyfrowe dane w systemie dziesiętnym będzie przedstawiona jako Format : Wciśnięcie każdego przycisku wysyła 4-bitową informację. Wartości przypisane są w następujący sposób: 4 7 * (000), (000), (0), (00), (000), (00), (000), (0000), # (00) (00) (00) (0) Format : Wciśnięcie każdego przycisku wysyła 8-bitową informację. Pierwsze 4 cyfry są uzupełnieniem do jedności dla czterech ostatnich cyfr. Wartości przypisane są w następujący sposób: 4 7 * (0000), (0000), (0000), (0000), (0000), (0000), (0000), (0000), # (0000) (0000) (0000) (0000) 9. Zawartość opakowania Nazwa Model Ilość Kontroler dostępu Q3 Kabel 0P Instrukcja obsługi Q3 Korki gumowe Wkręty samogwintujące Śrubokręt Uwagi ø4 mm 5 mm Do montażu Do montażu Specjalny śrubokręt do śrub antykradzieżowych
