Pompy zatapialne z rozdrabniaczem DRENA MIX EKO ZASTOSOWANIE OBSZAR UŻYTKOWANIA KONCEPCJA BUDOWY

Transkrypt

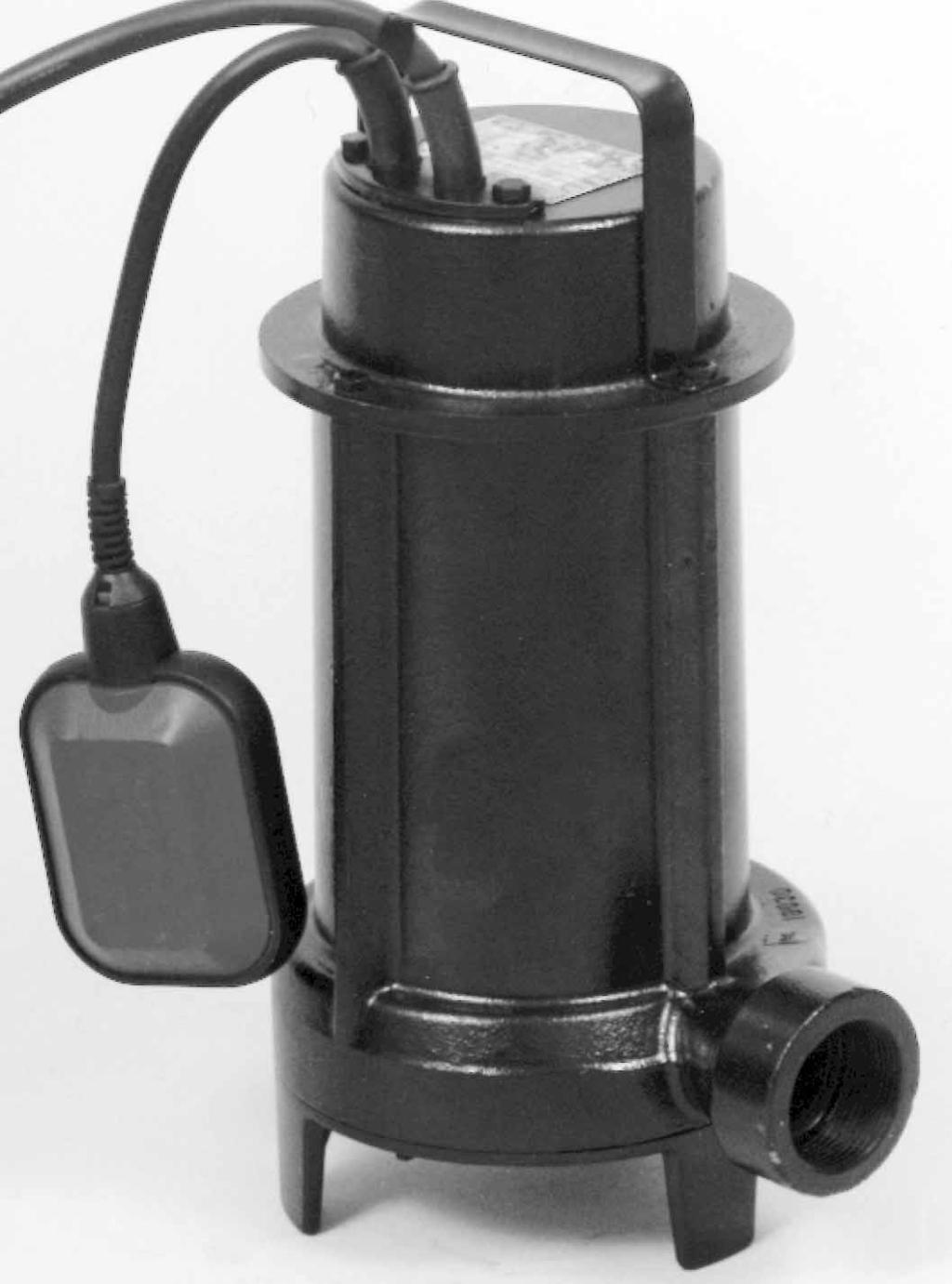

1 Pompy zatapialne z rozdrabniaczem DRENA MIX EKO ZASTOSOWANIE Tłoczenie ścieków zwierzęcych, gnojówki, fekalii, cieczy zanieczyszczonych miękkimi ciałami stałymi, cieczy z zanieczyszczeniami włóknistymi, surowych ścieków komunalnych. Znajdują zastosowanie w: gospodarstwach hodowlanych oczyszczalniach ścieków przemyśle gospodarstwach domowych budownictwie przepompowniach ścieków systemach kanalizacji ciśnieniowej DM... EKO DM1.../... EKO OBSZAR UŻYTKOWANIA KONCEPCJA BUDOWY ZALETY Wydajność do 95 m 3 /h Wys. podnoszenia do 46 m Max. głębokość zanurzenia 20 m Max. temperatura cieczy do 40 C Średnica przyłączy 1 1 / 2 i 2 lub 80 i 100 mm część hydrauliczna korpus pompy z żeliwa wirnik żeliwny lub stalowy stopa pompy z otworem wlotowym żeliwna pojedyncze uszczelnienie mechaniczne (węglik krzemu) oraz pierścień uszczelniający rozdrabniacz ze stali hartowanej silnik jedno- lub trójfazowy asynchroniczny do pracy ciągłej silnik suchy z impregnacją uzwojenia łożyska kulkowe stopień ochrony IP68 klasa izolacji F napięcie V V częstotliwość 50 Hz długość przewodu zasilającego 10 m łatwość obsługi cichobieżność kompaktowa budowa wysoka jakość wykonania pompa przenośna w wersji jednofazowej wbudowany kondensator pompa DM 100 EKO, DM 200 EKO i DM 250 EKO standardowo wyposażona w automatyczny wyłącznik pływakowy (w pozostałych pompach wyłącznik pływakowy jako opcja) wszystkie wykonania z kablem zasilającym zabezpieczenie termiczne silnika trwały mechanizm tnący rozdrabniacza umożliwiający pracę pompy w systemach kanalizacji ciśnieniowej 25

2 DRENA MIX EKO rozdrabniaczem Pompy zatapialne Pompy zatapialne z rozdrabniaczemz KLUCZ OZNACZEŃ Oznaczenie typoszeregu Drena Mix EKO DM 100 T EKO Oznaczenie typoszeregu Drena Mix EKO DM /80 T EKO Silnik czterobiegunowy n = 1450 min -1 Wielkość mechaniczna pompy Silnik: - jednofazowy (bez oznaczenia) T - trójfazowy EKO - silnik suchy Wielkość mechaniczna pompy Średnica króćca tłocznego [mm] Silnik: - jednofazowy (bez oznaczenia) T - trójfazowy EKO - silnik suchy BUDOWA POMP DM100 EKO DM200 EKO 1. Przewód zasilający 2. Uchwyt transportowy 3. Pokrywa górna 4. Kondensator 5. Pierścień uszczelniający 6. Wał silnika 7. Silnik 8. Korpus silnika 9. Łożyska kulkowe 10. Uszczelnienie mechaniczne 11. Wirnik pompy 12. Króciec tłoczny 13. Korpus pompy 14. Rozdrabniacz 26

3 Pompy zatapialne z rozdrabniaczem DRENA MIX EKO DM EKO DM1.../... EKO 1. Przewód zasilający 2. Uchwyt transportowy 3. Pokrywa górna 4. Kondensator 5. Pierścień uszczelniający 6. Wał silnika 7. Płaszcz chłodzący (opcja) 8. Silnik 9. Korpus silnika 10. Łożyska kulkowe 11. Uszczelnienie mechaniczne 12. Wirnik pompy 13. Króciec łoczny 14. Korpus pompy 15. Rozdrabniacz I. Uszczelnienie pierwsze II. Uszczelnienie drugie WYKONANIE MATERIAŁOWE wykonania opcjonalne: * - brąz lub staliwo nierdzewne ** - staliwo nierdzewne *** - węglik krzemu/węglik krzemu 27

4 DRENA MIX EKO rozdrabniaczem Pompy zatapialne Pompy zatapialne z rozdrabniaczemz CHARAKTERYSTYKI POMP 28

5 Pompy zatapialne z rozdrabniaczem DRENA MIX EKO WYMIARY MONTAŻOWE DM (T) EKO DM (T) EKO DM1.../... EKO 29

6 DRENA MIX EKO rozdrabniaczem Pompy zatapialne Pompy zatapialne z rozdrabniaczemz DANE SILNIKÓW POZYCJE MONTAŻOWE ZAKRES DOSTAWY Pompa kompletna z instrukcją obsługi i kartą gwarancyjną. 30

7 Pompy zatapialne z rozdrabniaczem DRENA MIX WYMIARY MONTAŻOWE ZABUDOWY 31

8 Pompy DRENA zatapialne MIX Pompa z rozdrabniaczem zatapialna z rozdrabniaczem DRENA ZASTOSOWANIE Pompowanie ścieków, zanieczyszczeń ciał stałych, włóknistych, zanieczyszczeń zwierzęcych, gnojówki itp. Stosowane w: gospodarstwach rolniczych oczyszczalniach biologicznych przepompowniach ścieków przemyśle OBSZAR UŻYTKOWANIA KONCEPCJA BUDOWY ZALETY Wydajność do 28 m 3 /h Wys. podnoszenia do 53 m Max. głębokość zanurzenia 20 m Max. temperatura cieczy do 40 C Średnica przyłączy 2 część hydrauliczna korpus pompy żeliwny wirnik żeliwny stopa pompy z otworem wlotowym żeliwna podwójne uszczelnienie wału z komorą olejową rozdrabniacz ze stali hartowanej silnik trójfazowy asynchroniczny do pracy ciągłej mokry wypełniony olejem chłodząco-izolacyjnym Łożyska kulkowe stopień ochrony IP68 klasa izolacji H napięcie V częstotliwość 50 Hz długość przewodu zasilającego 10 m łatwość obsługi kompaktowa budowa wysoka jakość wykonania pompa wyposażona w hak umożliwiający zaczepienie wykonanie z kablem zasilającym zabezpieczenie termiczne zabezpieczenie przeciw wilgoci (czujnik wilgoci) - jako opcja niezależny przewód obwodu zabezpieczeń 32

9 Pompy zatapialne z rozdrabniaczem DRENA MIX KLUCZ OZNACZEŃ DM 750 T Oznaczenie typoszeregu Drena Mix Wielkość mechaniczna pompy Silnik: T - trójfazowy BUDOWA POMP 1. Przewód zasilający 2. Uchwyt transportowy (hak) 3. Pokrywa górna 4. Pierścień uszczelniający 5. Wał silnika 6. Silnik 7. Korpus silnika 8. Olej chłodzący 9. Łożyska kulkowe 10. Uszczelnienie mechaniczne 11. Komora olejowa 12. Korpus pompy 13. Króciec tłoczny 14. Wirnik pompy 15. Rozdrabniacz I. Uszczelnienie pierwsze II. Uszczelnienie drugie III. Uszczelnienie trzecie 33

10 Pompy DRENA zatapialne MIX Pompa z rozdrabniaczem zatapialna z rozdrabniaczem DRENA WYKONANIE MATERIAŁOWE wykonania opcjonalne: * - brąz lub staliwo nierdzewne *** - węglik krzemu/węglik krzemu CHARAKTERYSTYKI POMP WYMIARY MONTAŻOWE 34

11 Pompa zatapialna z rozdrabniaczem DRENA MIX DANE SILNIKÓW ZAKRES DOSTAWY Pompa kompletna z instrukcją obsługi i kartą gwarancyjną. POZYCJE MONTAŻOWE WYMIARY MONTAŻOWE ZABUDOWY 35
