ICE-Trade Prasa do Profili jest zaprojektowana do formowania łączników i ścian bocznych na taśmie przenośnikowej, po ich związaniu na zimno.

Transkrypt

1 Mlynarska 3 SK Pezinok Słowacja ICE-Trade Prasa do Profili ICE-Trade Prasa do Profili jest zaprojektowana do formowania łączników i ścian bocznych na taśmie przenośnikowej, po ich związaniu na zimno. Nacisk właściwy na profil wynosi około 7 kg/cm² i jest wywierany poprzez formy, które są wykonywane na rozmiar dla każdego pojedynczego łącznika i ściany bocznej. Z przodu ICE-Trade Prasy do Profili może być zamontowany ICE-Trade Stół Roboczy, z wbudowanym przenośnikiem taśmowym i układem odsysania powietrza. Przenośnik taśmowy służy do transportowania nowo wyprodukowanej taśmy z łącznikami i/lub ze ścianami bocznymi, w celu ich formowania po związaniu. Dzięki temu że przenośnik taśmowy Stołu Roboczego może poruszać się do przodu i do tyłu, wszystkie ściany boczne i łączniki mogą być odpowiednio uformowane. Prasa do Profili ma jeden lub dwa wózki z siłownikiem ciśnieniowym. 1

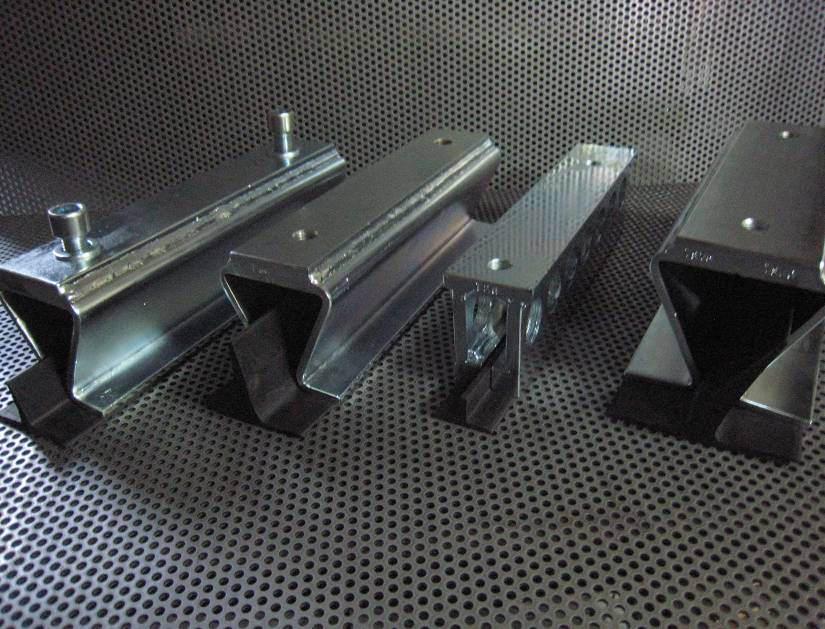

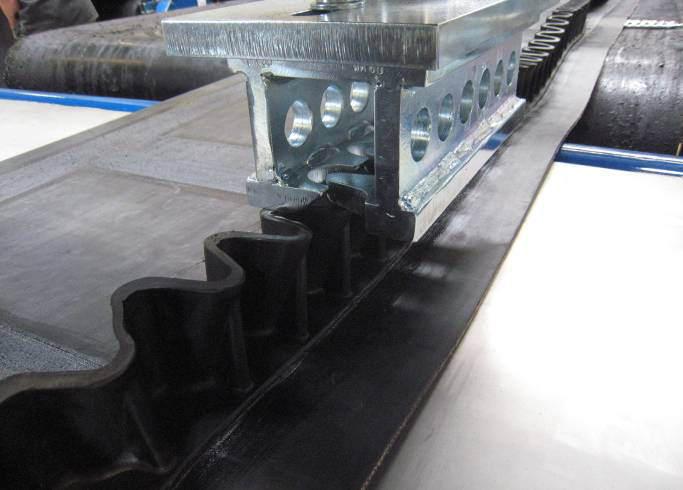

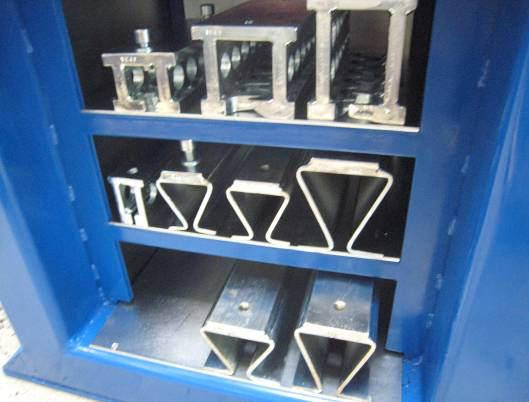

2 Formy do tłoczenia ścian bocznych są wykonane na wymiar, co gwarantuje optymalny nacisk na maksymalnej powierzchni podstawy ściany bocznej. Zapewnia to wysoki współczynnik przylegania. Formy do tłoczenia dla łączników są również ocynkowane, tak jak formy dla ścian bocznych. Formy do tłoczenia są składowane pod piórem roboczym. 2

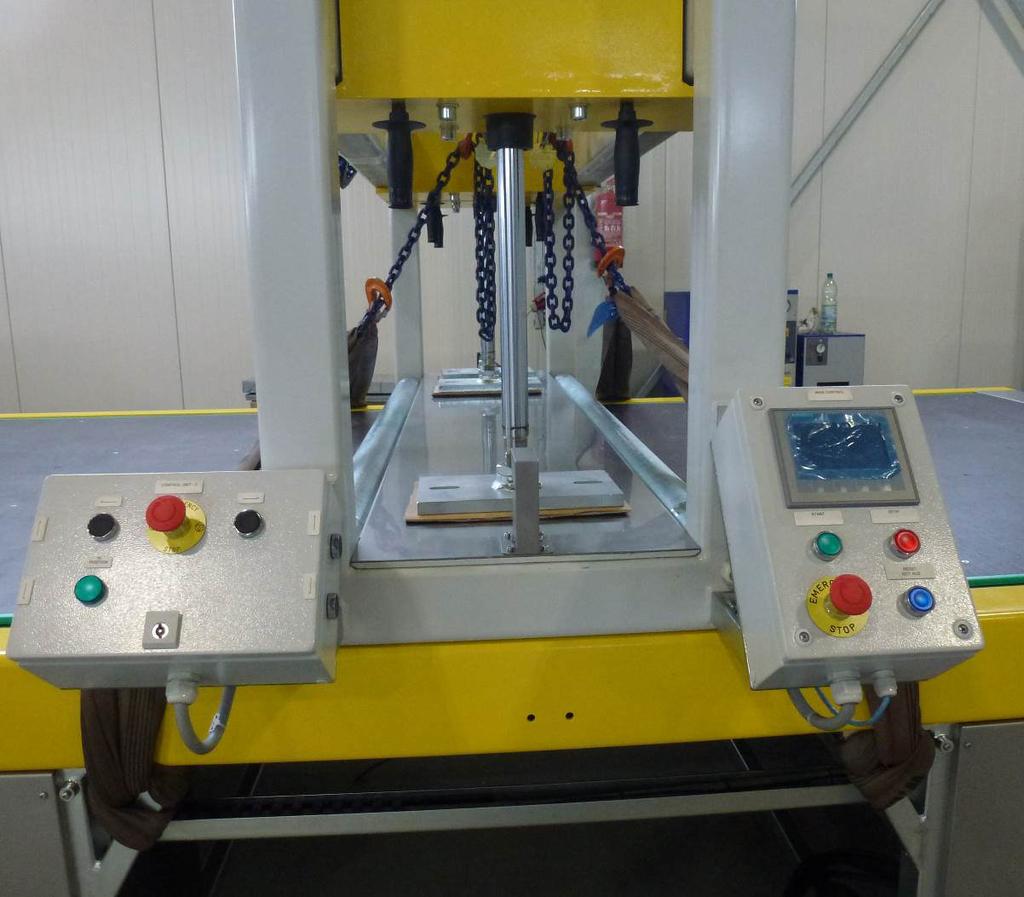

3 Panel operatora przystosowany jest do obsługi dwuręcznej, a siłownik pneumatyczny zostanie natychmiast zatrzymany w przypadku zwolnienia jednego z dwóch przycisków. Ponadto urządzenie ma przycisk awaryjnego wyłączenia i przełącznik do ruchu siłownika w górę lub w dół. Wokół maszyny znajduje się linka awaryjna reagująca na pociągnięcie. Wózek z siłownikiem ciśnieniowym można łatwo przemieścić od prawej do lewej strony i odwrotnie, w celu tłoczenia podstaw łączników. Wózek może być również przystosowany do ruchu poprzecznego. 3

4 Specyfikacje techniczne Typ ITPP-xxxx (maks. szerokość taśmy w mm) Głębokość 0,8 m Szerokość zależnie od wymaganej szerokości maks. taśmy Wysokość * 2,1 m Skok siłownika * zależnie od wysokości profili do formowania Waga dla taśm o szerokości do 2m kg Głośność < 70 db (A) * Wysokość Prasy do Profili, podobnie jak skok siłownika, zależy od wysokości formowanych profili. Rama jest wykonana z profili kwadratowych; pióro stołu pokryte jest stalą nierdzewną, tak jak osłony poniżej pióra stołu. 4

5 ICE-Trade Prasy do Profili ICE-Trade Prasa do Profili w wersji SA (półautomatyczna) pozwala na regulację odstępu między klinami, dzięki czemu po każdym etapie docisku kliny zostają automatycznie przesunięte do kolejnej pozycji prasowania. Jeśli kliny nie zostaną ustawione prawidłowo na taśmie, czujnik oraz dane wyświetlane na ekranie dotykowym umożliwią skorygowanie ich pozycji. Umieszczone przy końcu stołu (długość stołu może zostać dostosowana do potrzeb klienta) zespoły dociskowe wywierają nacisk na taśmę, a wózek wysuwa ją aż do pozycji zerowej. Po osiągnięciu pozycji zerowej operator może ponownie wykonywać prasowanie na całej długości stołu. 5

6 ICE-Trade Prasa do Profili SA z ekranem dotykowym Wszystkie dane są wyświetlane na ekranie dotykowym. Zależnie od liczby zespołów prasujących, konfiguracji lub tego czy kliny bądź ściany boczne muszą być dociskane po łączeniu na zimno, wszystkie zespoły prasujące mogą być obsługiwane z dowolnej strony prasy do profili lub z obu stron. 6

7 Po obu stronach wózka prasy znajdują się pulpity sterownicze, a ekran dotykowy pozwala na wprowadzenie ustawień. Formy prasowe są takie same, jak w niezautomatyzowanej ICE-Trade Prasy do Profili. Dane techniczne Typ Długość stołu Szerokość Wysokość* Skok cylindra * Poziom hałasu ITPP-xxxx (maks. szerokość taśmy w mm) SA wg potrzeb klienta zależnie od wymaganej szerokości taśmy 2,1 m zależnie od wysokości prasowanych profili < 70 db (A) Zachęcamy do kontaktu w celu uzyskania dalszych informacji. ICE-Trade sro, Wszelkie prawa zastrzeżone. 7
