Opis typoszeregu: Wilo-CronoNorm-NLG

Transkrypt

1 Opis typoszeregu: Wilo- Rysunek podobny Budowa Jednostopniowa niskociśnieniowa pompa wirowa z osiowym zasysaniem zamocowana na płycie podstawowej Zastosowanie Tłoczenie wody grzewczej (zgodnie z VDI 2035), wody zimnej i mieszanin woda-glikol niezawierających substancji powodujących abrazję, w instalacjach grzewczych, wody zimnej i chłodniczych Zastosowania przy nawadnianiu, w technice budynków, ogólne zastosowania przemysłowe, elektrownie itp. Oznaczenie typu Przykład NLG 200/315-75/4 NLG Typoszereg: Pompa znormalizowana 200 DN przyłącza ciśnieniowego 315 wirnika [mm] 75 Znamionowa moc silnika P 2 [kw] 4 Liczba biegunów Cechy szczególne/zalety produktu Zmniejszenie LCC (kosztów cyklu życia pompy) dzięki optymalizacji sprawności Działające niezależnie od kierunku obrotów uszczelnienie mechaniczne z wymuszonym opływem Wymienne pierścienie ścierne Stale smarowane, zwymiarowane z zapasem łożysko kulkowe Niskie wartości naddatku antykawitacyjnego (NPSH), doskonałe właściwości kawitacyjne Dane techniczne Wskaźnik MEI 0,4 Dopuszczalny zakres temperatury przetłaczanego medium: od -20 C do +120 C Napięcie zasilania 3~400 V, 50 Hz Stopień ochrony IP55 Średnice nominalne od DN 150 do DN 300 Max. ciśnienie robocze 16 bar Zakres dostawy Materiały Pompa Instrukcja montażu i obsługi Pompa z wolnym końcem wału lub pompa montowana na płycie podstawy wraz ze sprzęgłem i osłoną sprzęgła lub Całkowicie zamontowana pompa na płycie podstawy z silnikiem elektrycznym Korpus pompy i pokrywa ciśnieniowa: EN-GJS Obudowa łożyska: EN-GJL-250 Wirnik: EN-GJL-250 (wykonanie specjalne: G-CuSn10) Wał: Pierścienie dzielone: G-CuSn10 Uszczelnienie mechaniczne: AQ1EGG (inne uszczelnienia mechaniczne na zapytanie) Opis/budowa Jednostopniowa pozioma pompa z korpusem spiralnym, obudową łożyska i wymiennymi pierścieniami dzielonymi o konstrukcji ułatwiającej wymianę bez konieczności demontażu Uszczelnienie wału za pomocą uszczelnień mechanicznych według EN lub tulejki uszczelniającej Korpus spiralny z odlanymi stopami pompy. Ułożyskowanie wału pompy w nasmarowanych łożyskach kulkowych Sprzęgło wału z tuleją redukcyjną Wskazówki ogólne - dyrektywa ErP (w sprawie ekoprojektu) Wartość wzorcowa dla pomp do wody mających najwyższą sprawność wynosi MEI 0,70Sprawność pompy z wirnikiem o zmniejszonej średnicy jest zwykle niższa niż sprawność pompy z wirnikiem pełnowymiarowym. Zmniejszenie średnicy wirnika spowoduje dostosowanie pompy do ustalonego punktu pracy, a co za tym idzie do zmniejszenia zużycia energii. Wskaźnik minimalnej energochłonności (MEI) podano w oparciu o średnicę wirnika pełnowymiarowego.działanie tej pompy o zmiennych punktach pracy może być bardziej efektywne i ekonomiczne w przypadku stosowania sterowania, np. za pomocą napędu o zmiennej prędkości obrotowej, który dostosowuje wydajność pompy do systemu.informacje na temat sprawności wzorcowej można znaleźć na stronie internetowej o poborze mocy > 150 kw lub przepływie QBEP < 6 m3/h nie są objęte zakresem obowiązywania dyrektywy w sprawie ekoprojektu w części dotyczącej pomp wody. Dlatego nie jest podany wskaźnik minimalnej energochłonności , Kraj: Polska (Poland), Język: polski (polish) 1/6

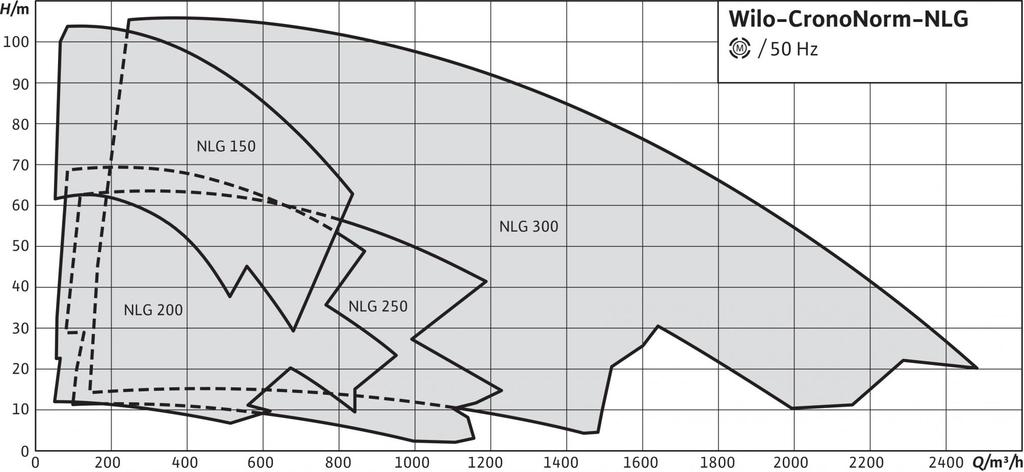

2 Rodzina charakterystyk: Wilo- Wilo , Kraj: Polska (Poland), Język: polski (polish) 2/6

3 Dane techniczne: Wilo- Dopuszczalne media przetłaczane (inne media na zapytanie) Woda grzewcza (wg VDI 2035) Woda chłodząca i zimna Mieszaniny woda-glikol (przy 20-40% obj. glikolu i temperaturze przetłaczanej (od 10% obj. cieczy glikolu: wymagana 40 C) kontrola wydajności; do 50% glikolu: uszczelnienie mechaniczne na zapytanie) Olejowy nośnik ciepła Wersja specjalna za dodatkową opłatą Dopuszczalny obszar zastosowania Wersja standardowa dla ciśnienia roboczego p max. Zakres temperatury przy max. temperaturze otoczenia +40 C Ustawienie w zamkniętych pomieszczeniach Ustawienie na wolnym powietrzu Przyłącza gwintowane Średnice nominalne przyłącza DN Flanges (according to ISO ) PN 16 Kołnierz z przyłączami do pomiaru ciśnienia R 1/8 Materiały Korpus pompy Pokrywa ciśnieniowa Obudowa łożyska Wirnik Wirnik (wersja specjalna) Wał pompy Pierścienie dzielone Uszczelnienie mech. Napięcie zasilania Znamionowa prędkość obrotowa n Napięcie zasilania Silnik/elektronika 16 [bar] od -20 do +120 C (wersja z uszczelnieniem mechanicznym od -20 do 105 C (wersja z uszczelnieniem dławnicowym) Wersja specjalna za dodatkową opłatą EN-GJS EN-GJS EN-GJL-250 EN-GJL-250 G-CuSn [AISI420F] G-CuSn10 AQ1EGG 1480 [1/min] 3~400 V, 50 Hz Zintegrowane pełne zabezpieczenie silnika Standardowy czujnik termistorowy Stopień ochrony IP 55 Klasa izolacji F Regulacja prędkości obrotowej Urządzenia regulacyjne Wilo, zewnętrzna przetwornica czę Uzwojenie silnika do 3 kw - Uzwojenie silnika od 4 kw 400 V Δ/690 V Y, 50 Hz , Kraj: Polska (Poland), Język: polski (polish) 3/6

4 Lista produktów: Wilo- Typ Minimum Efficiency Znamionowa moc Liczba biegunów Wymiary L Masa netto ok. m Index (MEI) silnika P 2 DN1 DN2 0,4 75 kw ,0 mm kg 150/520-75/4 0,4 90 kw ,0 mm kg 150/520-90/4 0,4 110 kw ,0 mm kg 150/ /4 0,4 132 kw ,0 mm kg 150/ /4 0,4 160 kw ,0 mm kg 150/ /4 0,4 200 kw ,0 mm kg 150/ /4 0,4 15 kw ,0 mm 734 kg 200/260-15/4 0,4 18,5 kw ,0 mm 761 kg 200/260-18,5/4 0,4 22 kw ,0 mm 770 kg 200/260-22/4 0,4 30 kw ,0 mm 818 kg 200/260-30/4 0,4 37 kw ,0 mm 797 kg 200/315-37/4 0,4 45 kw ,0 mm 817 kg 200/315-45/4 0,4 55 kw ,0 mm 981 kg 200/315-55/4 0,4 75 kw ,0 mm kg 200/315-75/4 0,4 90 kw ,0 mm kg 200/315-90/4 0,4 45 kw ,0 mm 832 kg 200/390-45/4 0,4 55 kw ,0 mm 996 kg 200/390-55/4 0,4 75 kw ,0 mm kg 200/390-75/4 0,4 90 kw ,0 mm kg 200/390-90/4 0,4 90 kw ,0 mm kg 200/450-90/4 0,4 110 kw ,0 mm kg 200/ /4 0,4 132 kw ,0 mm kg 200/ /4 0,4 160 kw ,0 mm kg 200/ /4 Wilo- 4/6

5 Lista produktów: Wilo- Typ Minimum Efficiency Znamionowa moc Liczba biegunów Wymiary L Masa netto ok. m Index (MEI) silnika P 2 DN1 DN2 0,4 200 kw ,0 mm kg 200/ /4 0,4 15 kw ,0 mm 804 kg 250/260-15/4 0,4 18,5 kw ,0 mm 832 kg 250/260-18,5/4 0,4 22 kw ,0 mm 842 kg 250/260-22/4 0,4 30 kw ,0 mm 891 kg 250/260-30/4 0,4 37 kw ,0 mm 969 kg 250/260-37/4 0,4 37 kw ,0 mm kg 250/315-37/4 0,4 45 kw ,0 mm kg 250/315-45/4 0,4 55 kw ,0 mm kg 250/315-55/4 0,4 75 kw ,0 mm kg 250/315-75/4 0,4 90 kw ,0 mm kg 250/315-90/4 0,4 55 kw ,0 mm kg 250/360-55/4 0,4 75 kw ,0 mm kg 250/360-75/4 0,4 90 kw ,0 mm kg 250/360-90/4 0,4 110 kw ,0 mm kg 250/ /4 0,4 75 kw ,0 mm kg 250/400-75/4 0,4 90 kw ,0 mm kg 250/400-90/4 0,4 110 kw ,0 mm kg 250/ /4 0,4 132 kw ,0 mm kg 250/ /4 0,4 160 kw ,0 mm kg 250/ /4 0,4 200 kw ,0 mm kg 250/ /4 0,4 45 kw ,0 mm kg 300/315-45/4 0,4 55 kw ,0 mm kg 300/315-55/4 Wilo- 5/6

6 Powered by TCPDF ( Lista produktów: Wilo- Typ Minimum Efficiency Znamionowa moc Liczba biegunów Wymiary L Masa netto ok. m Index (MEI) silnika P 2 DN1 DN2 0,4 75 kw ,0 mm kg 300/315-75/4 0,4 75 kw ,0 mm kg 300/400-75/4 0,4 90 kw ,0 mm kg 300/400-90/4 0,4 110 kw ,0 mm kg 300/ /4 0,4 132 kw ,0 mm kg 300/ /4 0,4 160 kw ,0 mm kg 300/ /4 0,4 200 kw ,0 mm kg 300/ /4 0,4 200 kw ,0 mm kg 300/ /4 0,4 250 kw ,0 mm kg 300/ /4 0,4 315 kw ,0 mm kg 300/ /4 0,4 355 kw ,0 mm kg 300/ /4 0,4 400 kw ,0 mm kg 300/ /4 0,4 450 kw ,0 mm kg 300/ /4 Wilo- 6/6
