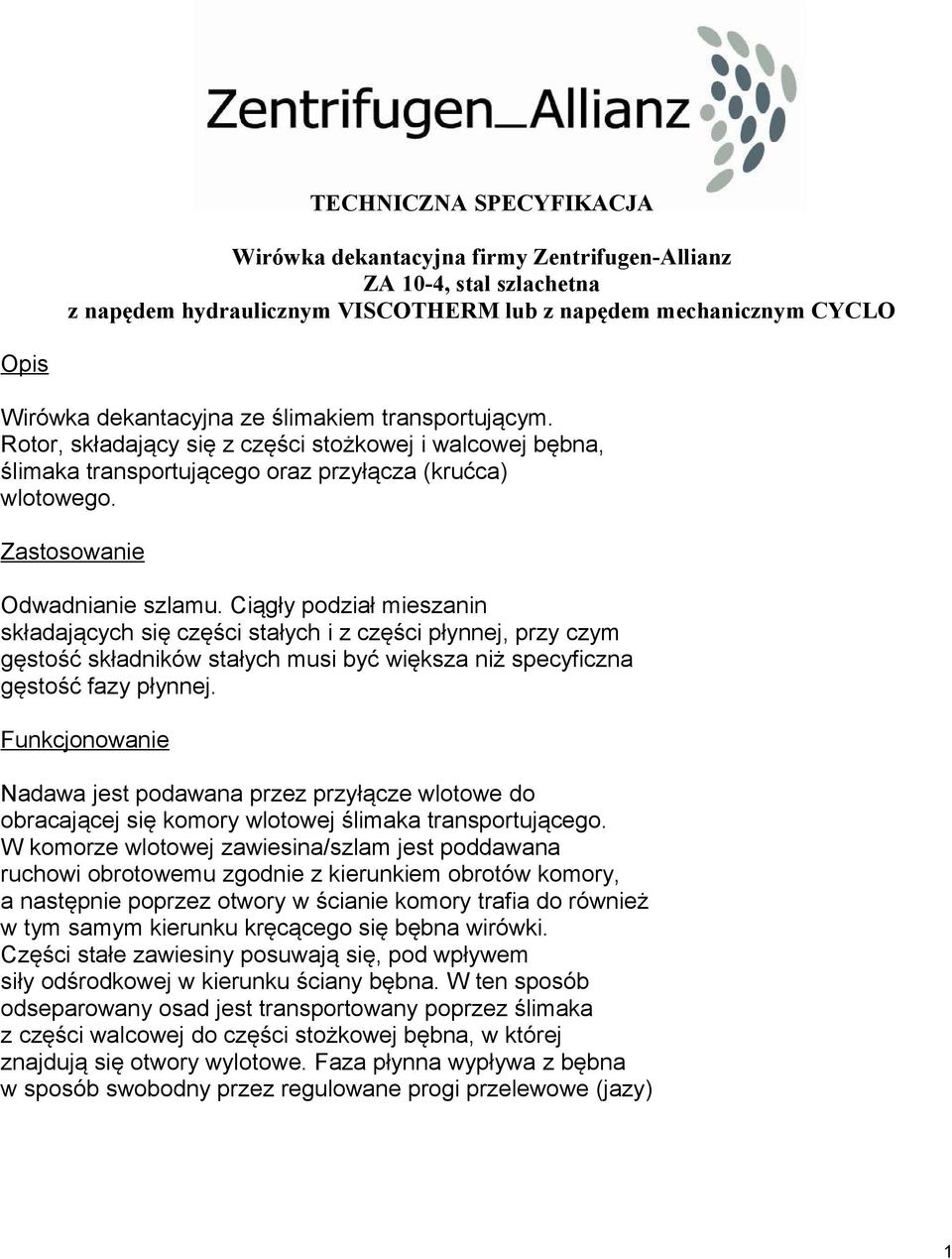

1 TECHNICZNA SPECYFIKACJA Wirówka dekantacyjna firmy Zentrifugen-Allianz ZA 10-4, stal szlachetna z napędem hydraulicznym VISCOTHERM lub z napędem mechanicznym CYCLO Opis Wirówka dekantacyjna ze ślimakiem transportującym. Rotor, składający się z części stożkowej i walcowej bębna, ślimaka transportującego oraz przyłącza (krućca) wlotowego. Zastosowanie Odwadnianie szlamu. Ciągły podział mieszanin składających się części stałych i z części płynnej, przy czym gęstość składników stałych musi być większa niż specyficzna gęstość fazy płynnej. Funkcjonowanie Nadawa jest podawana przez przyłącze wlotowe do obracającej się komory wlotowej ślimaka transportującego. W komorze wlotowej zawiesina/szlam jest poddawana ruchowi obrotowemu zgodnie z kierunkiem obrotów komory, a następnie poprzez otwory w ścianie komory trafia do również w tym samym kierunku kręcącego się bębna wirówki. Części stałe zawiesiny posuwają się, pod wpływem siły odśrodkowej w kierunku ściany bębna. W ten sposób odseparowany osad jest transportowany poprzez ślimaka z części walcowej do części stożkowej bębna, w której znajdują się otwory wylotowe. Faza płynna wypływa z bębna w sposób swobodny przez regulowane progi przelewowe (jazy) 1

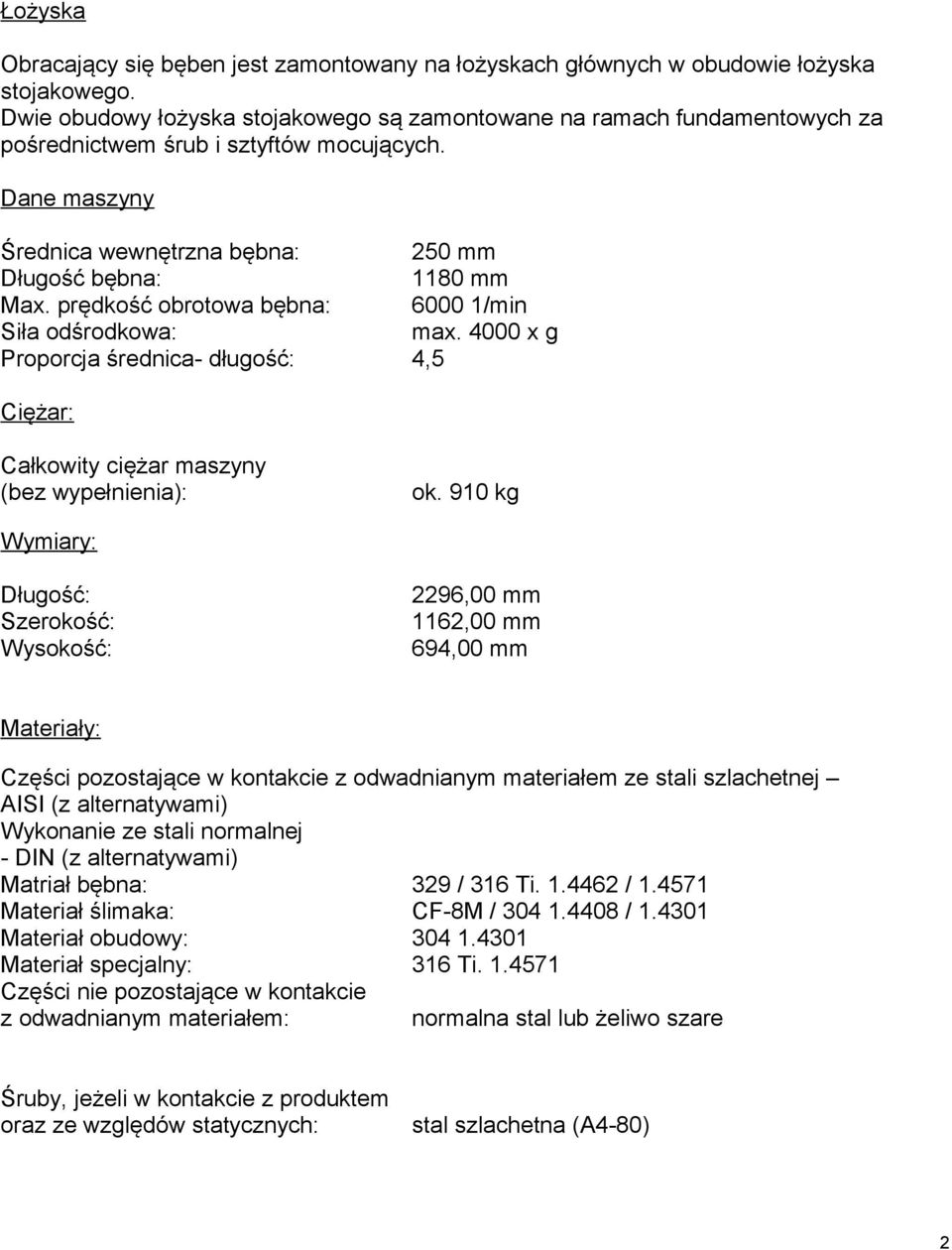

2 Łożyska Obracający się bęben jest zamontowany na łożyskach głównych w obudowie łożyska stojakowego. Dwie obudowy łożyska stojakowego są zamontowane na ramach fundamentowych za pośrednictwem śrub i sztyftów mocujących. Dane maszyny Średnica wewnętrzna bębna: 250 mm Długość bębna: 1180 mm Max. prędkość obrotowa bębna: /min Siła odśrodkowa: max x g Proporcja średnica- długość: 4,5 Ciężar: Całkowity ciężar maszyny (bez wypełnienia): ok. 910 kg Wymiary: Długość: Szerokość: Wysokość: 2296,00 mm 1162,00 mm 694,00 mm Materiały: Części pozostające w kontakcie z odwadnianym materiałem ze stali szlachetnej AISI (z alternatywami) Wykonanie ze stali normalnej - DIN (z alternatywami) Matriał bębna: 329 / 316 Ti / Materiał ślimaka: CF-8M / / Materiał obudowy: Materiał specjalny: 316 Ti Części nie pozostające w kontakcie z odwadnianym materiałem: normalna stal lub żeliwo szare Śruby, jeżeli w kontakcie z produktem oraz ze względów statycznych: stal szlachetna (A4-80) 2

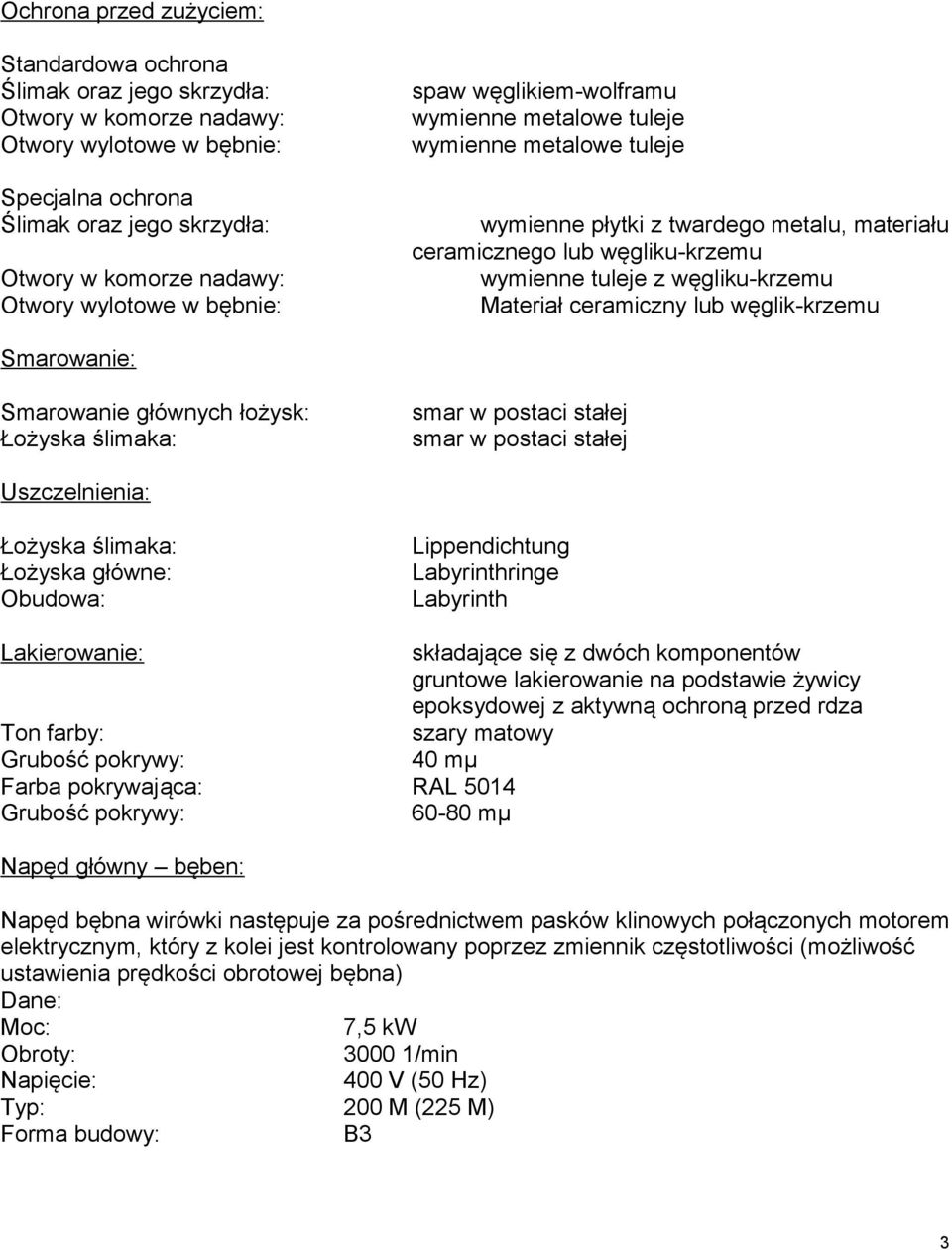

3 Ochrona przed zużyciem: Standardowa ochrona Ślimak oraz jego skrzydła: Otwory w komorze nadawy: Otwory wylotowe w bębnie: Specjalna ochrona Ślimak oraz jego skrzydła: Otwory w komorze nadawy: Otwory wylotowe w bębnie: spaw węglikiem-wolframu wymienne metalowe tuleje wymienne metalowe tuleje wymienne płytki z twardego metalu, materiału ceramicznego lub węgliku-krzemu wymienne tuleje z węgliku-krzemu Materiał ceramiczny lub węglik-krzemu Smarowanie: Smarowanie głównych łożysk: Łożyska ślimaka: smar w postaci stałej smar w postaci stałej Uszczelnienia: Łożyska ślimaka: Łożyska główne: Obudowa: Lippendichtung Labyrinthringe Labyrinth Lakierowanie: składające się z dwóch komponentów gruntowe lakierowanie na podstawie żywicy epoksydowej z aktywną ochroną przed rdza Ton farby: szary matowy Grubość pokrywy: 40 mµ Farba pokrywająca: RAL 5014 Grubość pokrywy: mµ Napęd główny bęben: Napęd bębna wirówki następuje za pośrednictwem pasków klinowych połączonych motorem elektrycznym, który z kolei jest kontrolowany poprzez zmiennik częstotliwości (możliwość ustawienia prędkości obrotowej bębna) Dane: Moc: 7,5 kw Obroty: /min 200 M (225 M) Forma budowy: B3 3

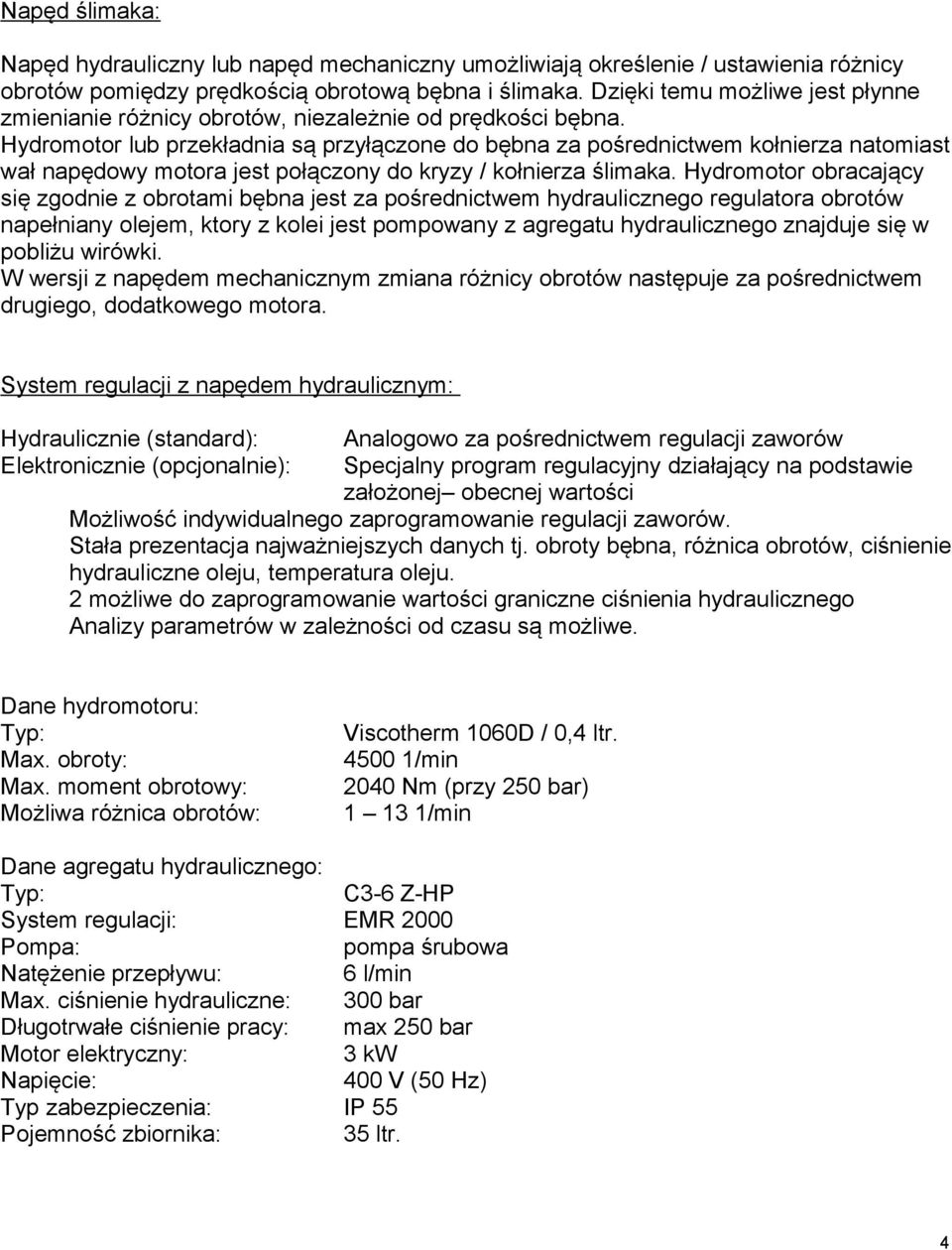

4 Napęd ślimaka: Napęd hydrauliczny lub napęd mechaniczny umożliwiają określenie / ustawienia różnicy obrotów pomiędzy prędkością obrotową bębna i ślimaka. Dzięki temu możliwe jest płynne zmienianie różnicy obrotów, niezależnie od prędkości bębna. Hydromotor lub przekładnia są przyłączone do bębna za pośrednictwem kołnierza natomiast wał napędowy motora jest połączony do kryzy / kołnierza ślimaka. Hydromotor obracający się zgodnie z obrotami bębna jest za pośrednictwem hydraulicznego regulatora obrotów napełniany olejem, ktory z kolei jest pompowany z agregatu hydraulicznego znajduje się w pobliżu wirówki. W wersji z napędem mechanicznym zmiana różnicy obrotów następuje za pośrednictwem drugiego, dodatkowego motora. System regulacji z napędem hydraulicznym: Hydraulicznie (standard): Analogowo za pośrednictwem regulacji zaworów Elektronicznie (opcjonalnie): Specjalny program regulacyjny działający na podstawie założonej obecnej wartości Możliwość indywidualnego zaprogramowanie regulacji zaworów. Stała prezentacja najważniejszych danych tj. obroty bębna, różnica obrotów, ciśnienie hydrauliczne oleju, temperatura oleju. 2 możliwe do zaprogramowanie wartości graniczne ciśnienia hydraulicznego Analizy parametrów w zależności od czasu są możliwe. Dane hydromotoru: Max. obroty: Max. moment obrotowy: Możliwa różnica obrotów: Viscotherm 1060D / 0,4 ltr /min 2040 Nm (przy 250 bar) /min Dane agregatu hydraulicznego: C3-6 Z-HP System regulacji: EMR 2000 Pompa: pompa śrubowa Natężenie przepływu: 6 l/min Max. ciśnienie hydrauliczne: 300 bar Długotrwałe ciśnienie pracy: max 250 bar Motor elektryczny: 3 kw Typ zabezpieczenia: IP 55 Pojemność zbiornika: 35 ltr. 4

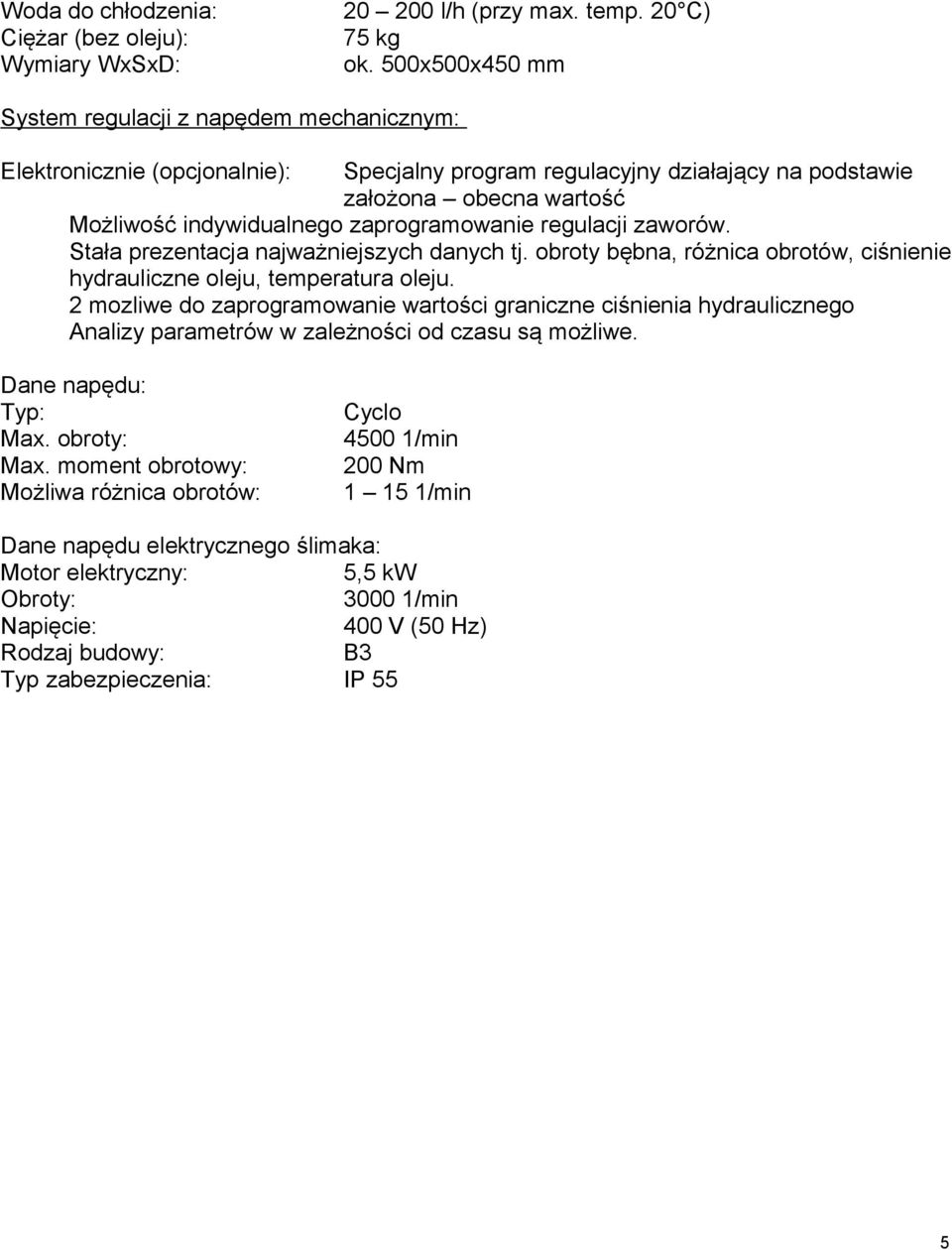

5 Woda do chłodzenia: Ciężar (bez oleju): Wymiary WxSxD: l/h (przy max. temp. 20 C) 75 kg ok. 500x500x450 mm System regulacji z napędem mechanicznym: Elektronicznie (opcjonalnie): Specjalny program regulacyjny działający na podstawie założona obecna wartość Możliwość indywidualnego zaprogramowanie regulacji zaworów. Stała prezentacja najważniejszych danych tj. obroty bębna, różnica obrotów, ciśnienie hydrauliczne oleju, temperatura oleju. 2 mozliwe do zaprogramowanie wartości graniczne ciśnienia hydraulicznego Analizy parametrów w zależności od czasu są możliwe. Dane napędu: Max. obroty: Max. moment obrotowy: Możliwa różnica obrotów: Cyclo /min 200 Nm /min Dane napędu elektrycznego ślimaka: Motor elektryczny: 5,5 kw Obroty: /min Rodzaj budowy: B3 Typ zabezpieczenia: IP 55 5
