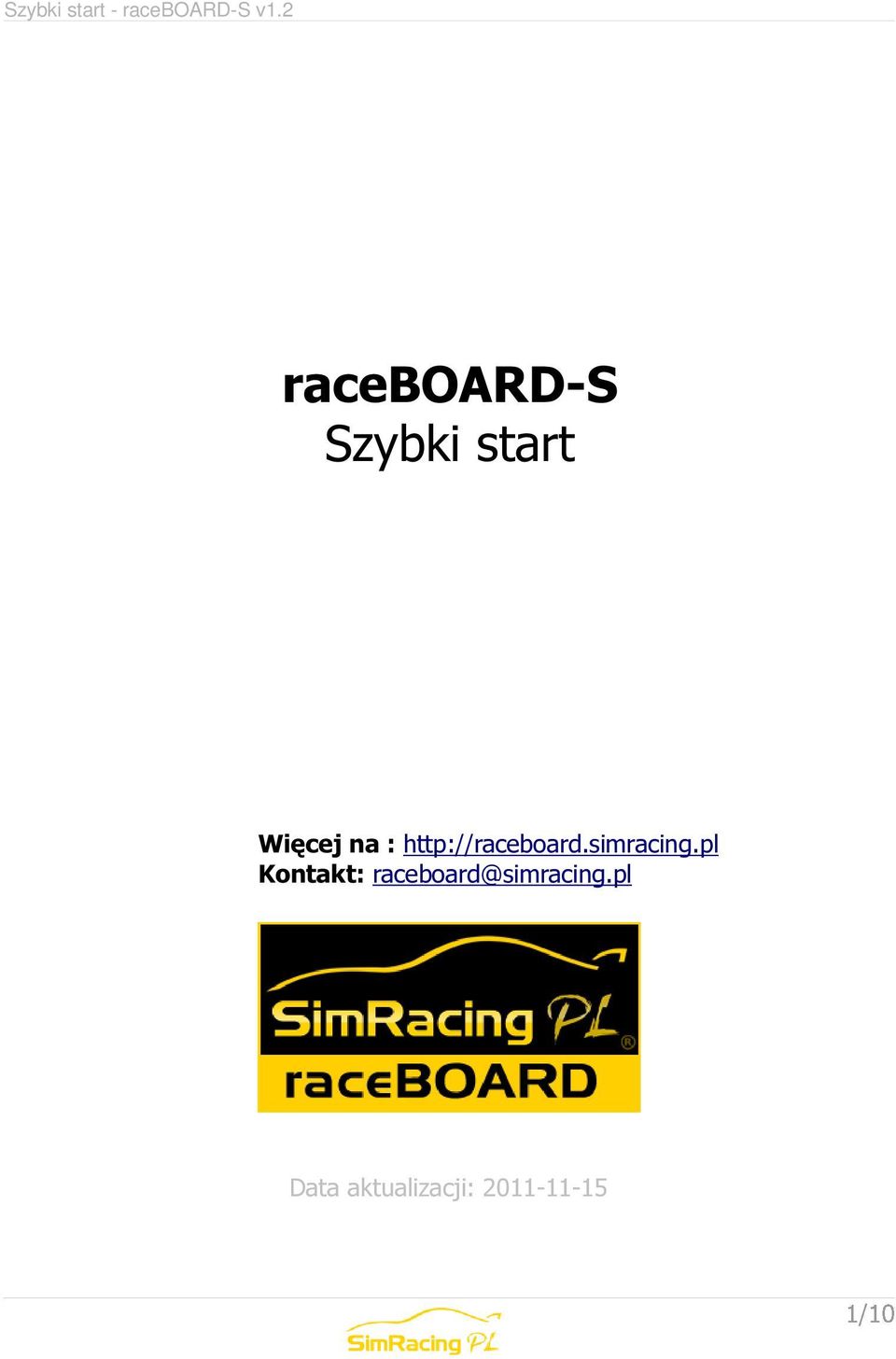

1 raceboard-s Szybki start Więcej na : Kontakt: raceboard@simracing.pl Data aktualizacji:

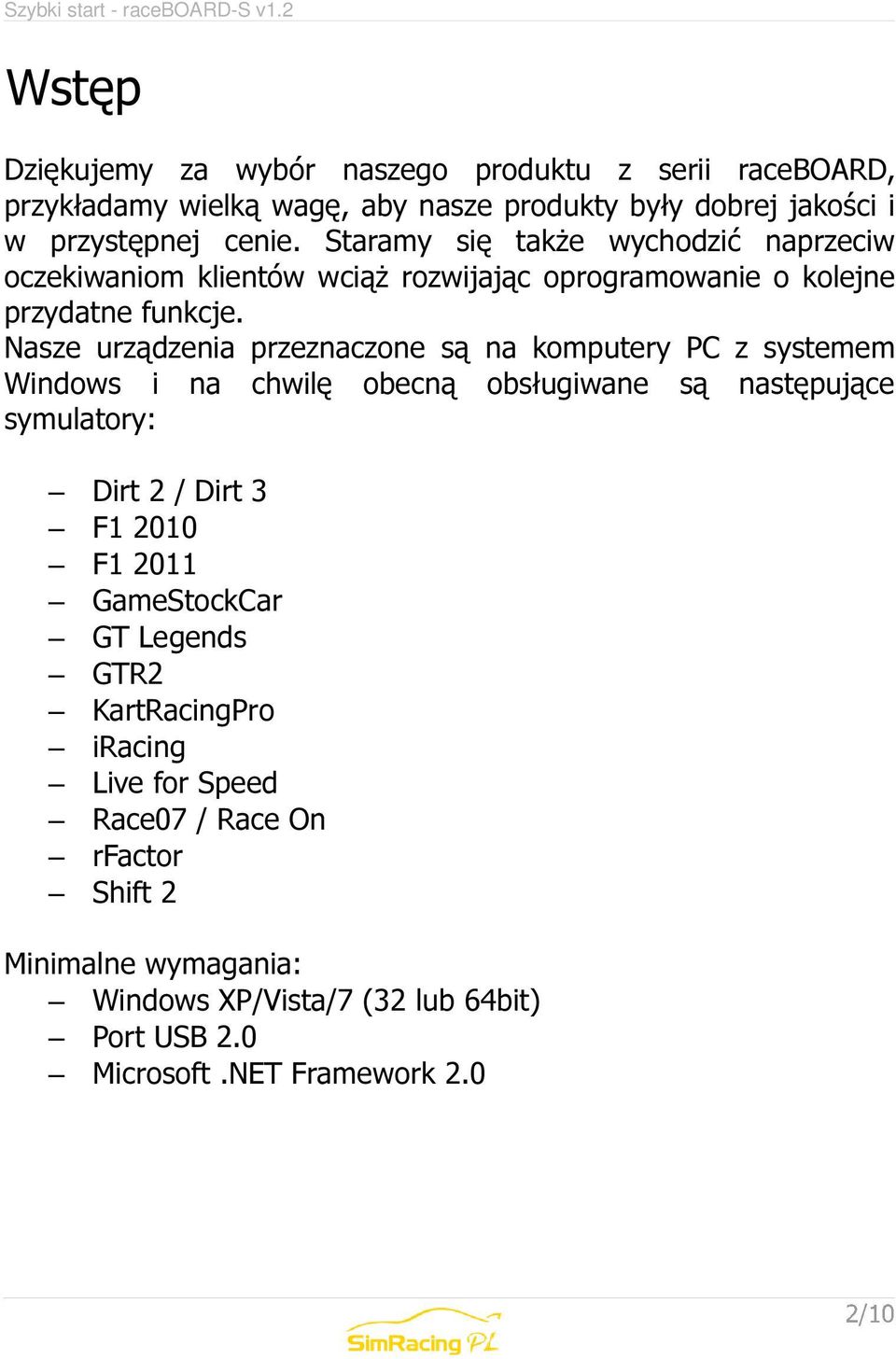

2 Wstęp Dziękujemy za wybór naszego produktu z serii raceboard, przykładamy wielką wagę, aby nasze produkty były dobrej jakości i w przystępnej cenie. Staramy się także wychodzić naprzeciw oczekiwaniom klientów wciąż rozwijając oprogramowanie o kolejne przydatne funkcje. Nasze urządzenia przeznaczone są na komputery PC z systemem Windows i na chwilę obecną obsługiwane są następujące symulatory: Dirt 2 / Dirt 3 F F GameStockCar GT Legends GTR2 KartRacingPro iracing Live for Speed Race07 / Race On rfactor Shift 2 Minimalne wymagania: Windows XP/Vista/7 (32 lub 64bit) Port USB 2.0 Microsoft.NET Framework 2.0

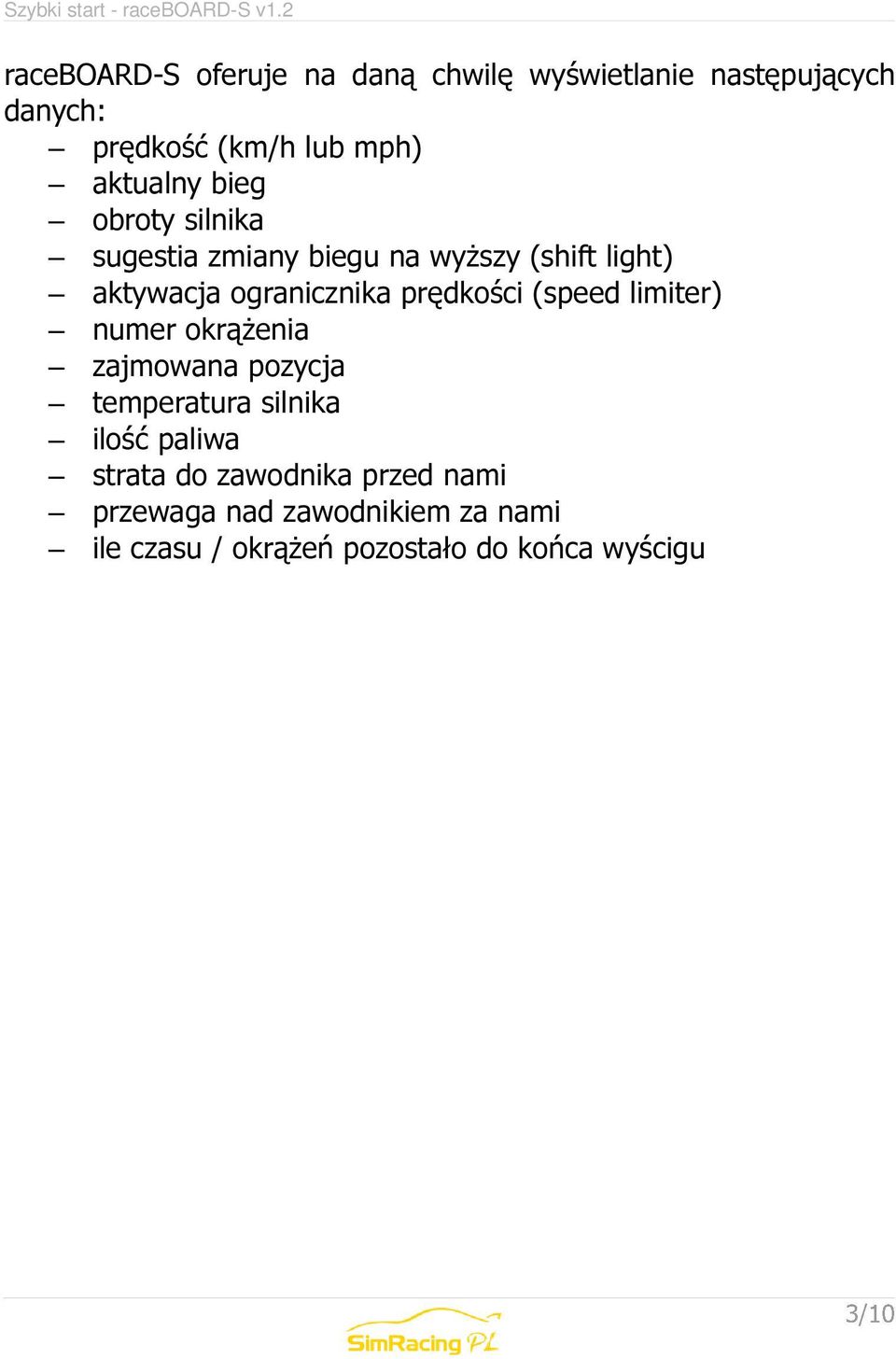

3 raceboard-s oferuje na daną chwilę wyświetlanie następujących danych: prędkość (km/h lub mph) aktualny bieg obroty silnika sugestia zmiany biegu na wyższy (shift light) aktywacja ogranicznika prędkości (speed limiter) numer okrążenia zajmowana pozycja temperatura silnika ilość paliwa strata do zawodnika przed nami przewaga nad zawodnikiem za nami ile czasu / okrążeń pozostało do końca wyścigu

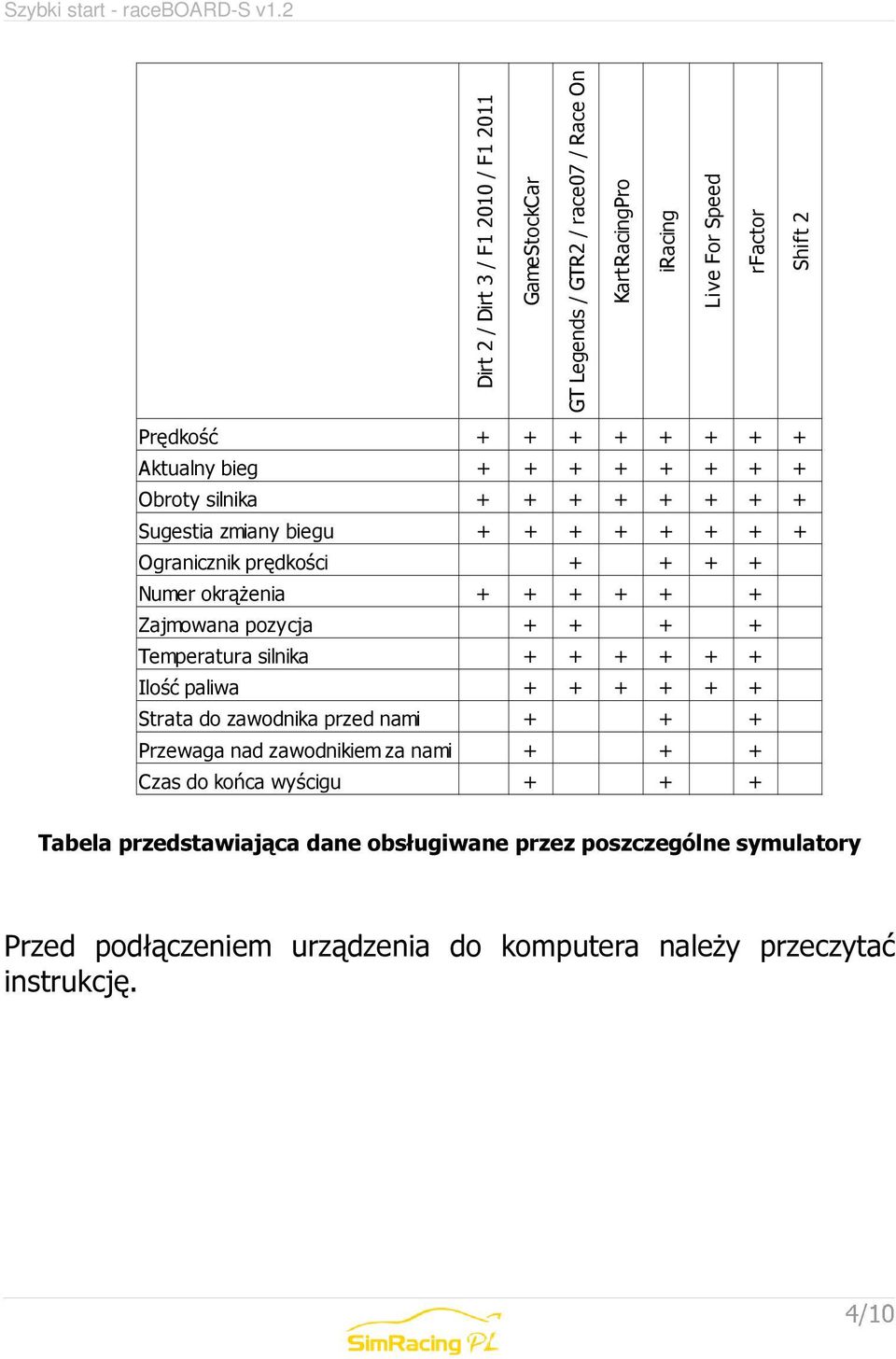

4 Dirt 2 / Dirt 3 / F / F GameStockCar GT Legends / GTR2 / race07 / Race On KartRacingPro iracing Live For Speed rfactor Shift 2 Prędkość Aktualny bieg Obroty silnika Sugestia zmiany biegu Ogranicznik prędkości Numer okrążenia Zajmowana pozycja Temperatura silnika Ilość paliwa Strata do zawodnika przed nami Przewaga nad zawodnikiem za nami Czas do końca wyścigu Tabela przedstawiająca dane obsługiwane przez poszczególne symulatory Przed podłączeniem urządzenia do komputera należy przeczytać instrukcję.

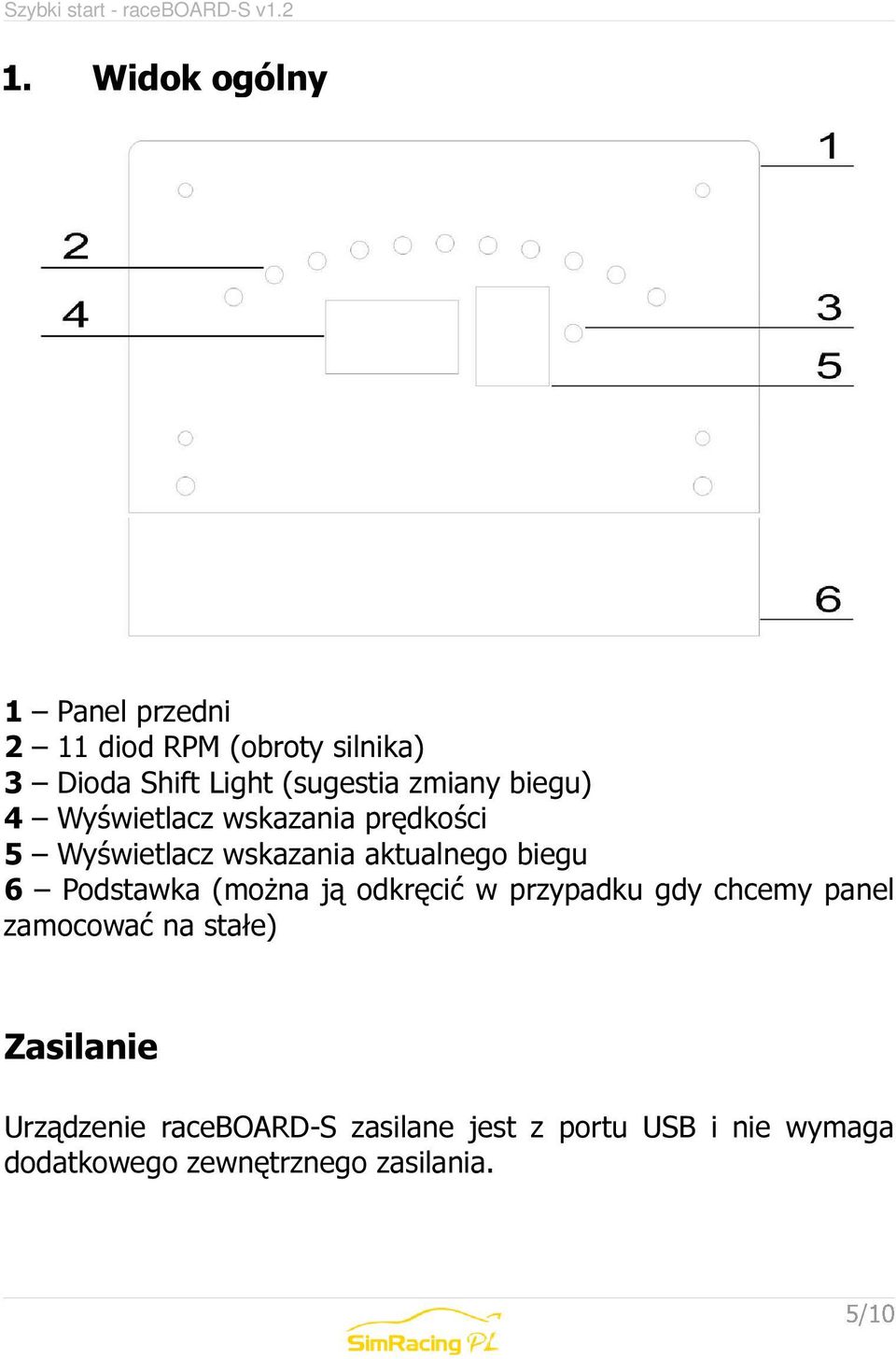

5 1. Widok ogólny 1 Panel przedni 2 11 diod RPM (obroty silnika) 3 Dioda Shift Light (sugestia zmiany biegu) 4 Wyświetlacz wskazania prędkości 5 Wyświetlacz wskazania aktualnego biegu 6 Podstawka (można ją odkręcić w przypadku gdy chcemy panel zamocować na stałe) Zasilanie Urządzenie raceboard-s zasilane jest z portu USB i nie wymaga dodatkowego zewnętrznego zasilania.

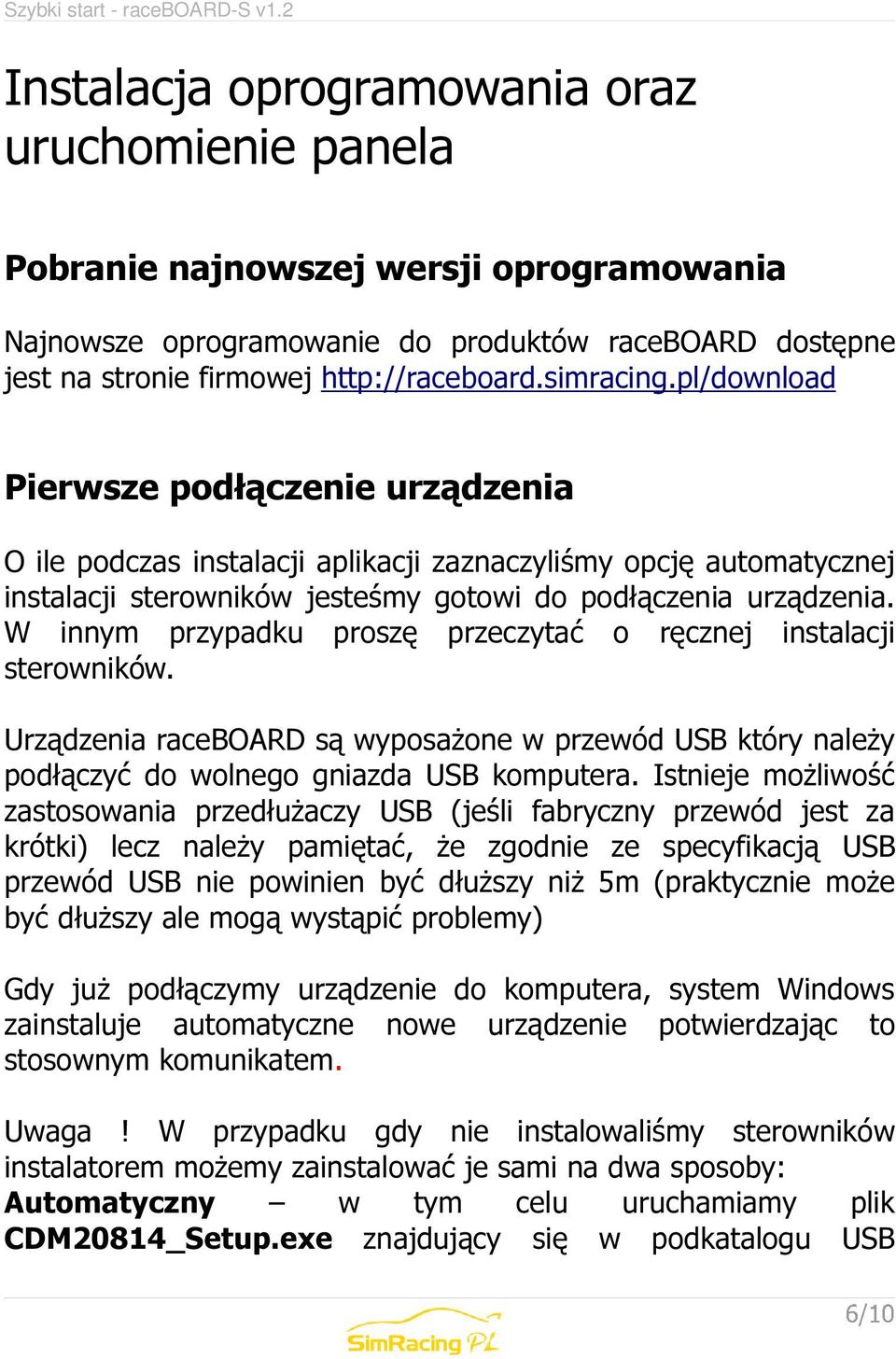

6 Instalacja oprogramowania oraz uruchomienie panela Pobranie najnowszej wersji oprogramowania Najnowsze oprogramowanie do produktów raceboard dostępne jest na stronie firmowej Pierwsze podłączenie urządzenia O ile podczas instalacji aplikacji zaznaczyliśmy opcję automatycznej instalacji sterowników jesteśmy gotowi do podłączenia urządzenia. W innym przypadku proszę przeczytać o ręcznej instalacji sterowników. Urządzenia raceboard są wyposażone w przewód USB który należy podłączyć do wolnego gniazda USB komputera. Istnieje możliwość zastosowania przedłużaczy USB (jeśli fabryczny przewód jest za krótki) lecz należy pamiętać, że zgodnie ze specyfikacją USB przewód USB nie powinien być dłuższy niż 5m (praktycznie może być dłuższy ale mogą wystąpić problemy) Gdy już podłączymy urządzenie do komputera, system Windows zainstaluje automatyczne nowe urządzenie potwierdzając to stosownym komunikatem. Uwaga! W przypadku gdy nie instalowaliśmy sterowników instalatorem możemy zainstalować je sami na dwa sposoby: Automatyczny w tym celu uruchamiamy plik CDM20814_Setup.exe znajdujący się w podkatalogu USB

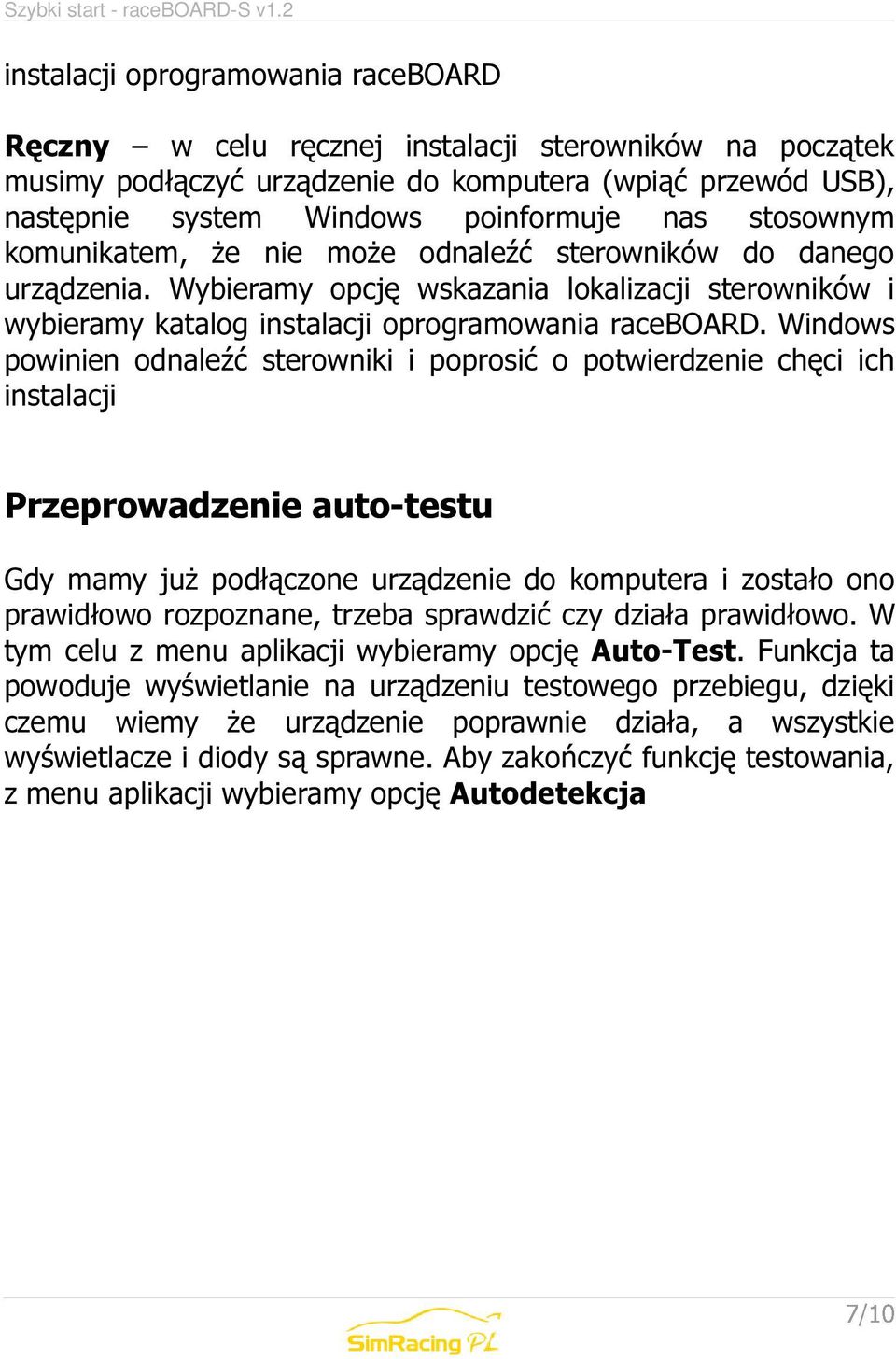

7 instalacji oprogramowania raceboard Ręczny w celu ręcznej instalacji sterowników na początek musimy podłączyć urządzenie do komputera (wpiąć przewód USB), następnie system Windows poinformuje nas stosownym komunikatem, że nie może odnaleźć sterowników do danego urządzenia. Wybieramy opcję wskazania lokalizacji sterowników i wybieramy katalog instalacji oprogramowania raceboard. Windows powinien odnaleźć sterowniki i poprosić o potwierdzenie chęci ich instalacji Przeprowadzenie auto-testu Gdy mamy już podłączone urządzenie do komputera i zostało ono prawidłowo rozpoznane, trzeba sprawdzić czy działa prawidłowo. W tym celu z menu aplikacji wybieramy opcję Auto-Test. Funkcja ta powoduje wyświetlanie na urządzeniu testowego przebiegu, dzięki czemu wiemy że urządzenie poprawnie działa, a wszystkie wyświetlacze i diody są sprawne. Aby zakończyć funkcję testowania, z menu aplikacji wybieramy opcję Autodetekcja

8 Uruchomienie panelu wraz z symulatorem Aplikacja raceboard może pracować w trzech trybach: Auto-Test tryb testowania podłączonego urządzenia. Tryb ten przeznaczony jest wyłącznie do testowania, nie wysyła on danych z symulatorów Autodetekcja w tym trybie aplikacja sama stara się rozpoznać uruchomiony symulator i przechwycić dane. Tryb ten jest zalecany do normalnej pracy. Ręczne przypisanie symulatora z listy w tym trybie aplikacja przechwytuje dane z wybranego symulatora, tryb zalecany jedynie w przypadku problemów z trybem Autodetekcja Obsługiwane symulatory Dirt2, Dirt3, F1 2010, F Do działania raceboard wymagana jest edycja pliku konfiguracyjnego danego symulatora. W tym celu odnajdujemy plik hardware_settings_config.xml znajdujący się w: Moje Dokumenty\My Games\Dirt2 - dla Dirt2 Moje Dokumenty\My Games\Dirt3 - dla Dirt3 Moje Dokumenty\My Games\F dla F Moje Dokumenty\My Games\F dla F podany plik otwieramy notatnikiem i odszukujemy linię zaczynającą się na <motion enabled i całość pomiędzy znakami < oraz >

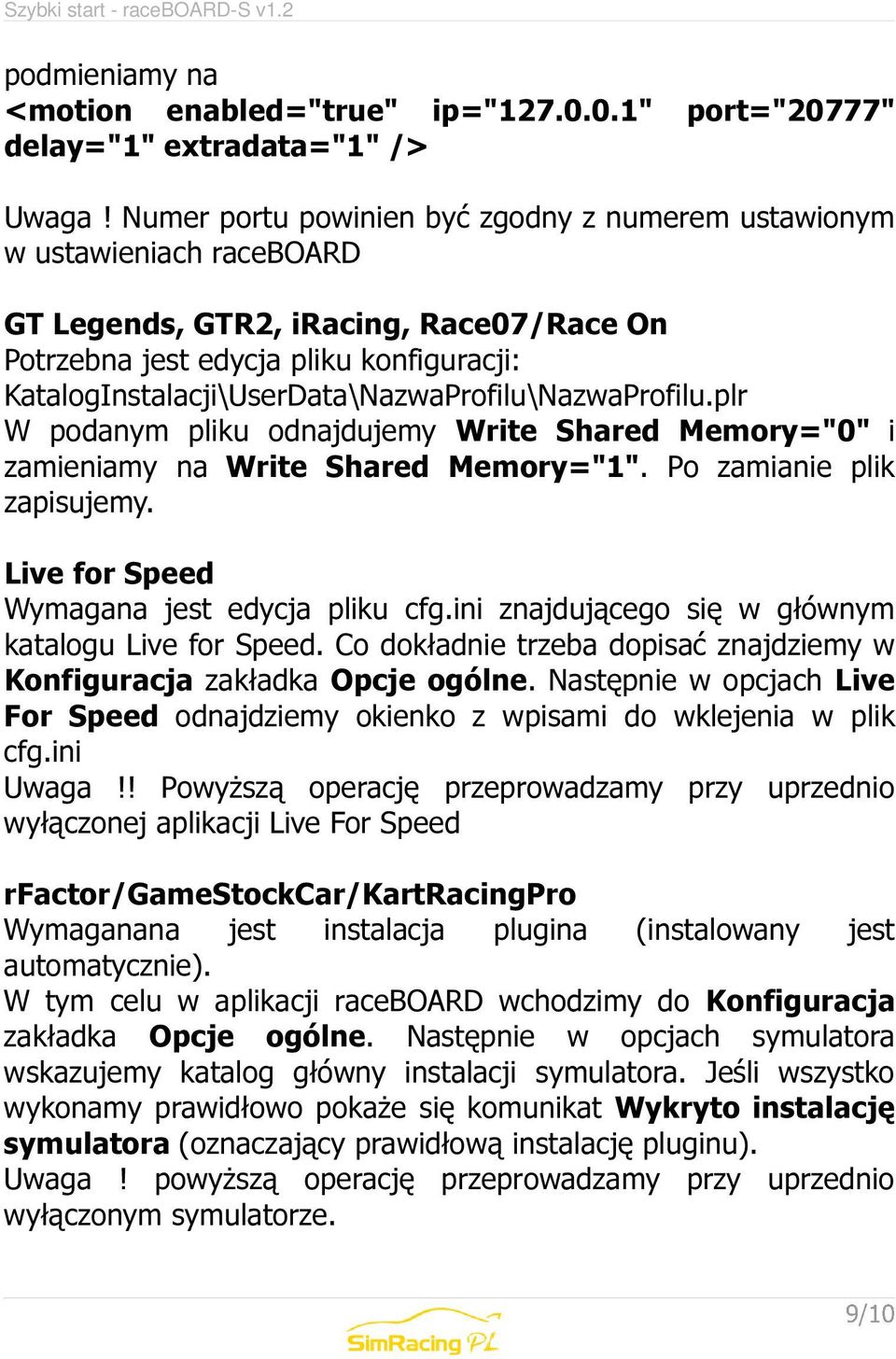

9 podmieniamy na <motion enabled="true" ip=" " port="20777" delay="1" extradata="1" /> Uwaga! Numer portu powinien być zgodny z numerem ustawionym w ustawieniach raceboard GT Legends, GTR2, iracing, Race07/Race On Potrzebna jest edycja pliku konfiguracji: KatalogInstalacji\UserData\NazwaProfilu\NazwaProfilu.plr W podanym pliku odnajdujemy Write Shared Memory="0" i zamieniamy na Write Shared Memory="1". Po zamianie plik zapisujemy. Live for Speed Wymagana jest edycja pliku cfg.ini znajdującego się w głównym katalogu Live for Speed. Co dokładnie trzeba dopisać znajdziemy w Konfiguracja zakładka Opcje ogólne. Następnie w opcjach Live For Speed odnajdziemy okienko z wpisami do wklejenia w plik cfg.ini Uwaga!! Powyższą operację przeprowadzamy przy uprzednio wyłączonej aplikacji Live For Speed rfactor/gamestockcar/kartracingpro Wymaganana jest instalacja plugina (instalowany jest automatycznie). W tym celu w aplikacji raceboard wchodzimy do Konfiguracja zakładka Opcje ogólne. Następnie w opcjach symulatora wskazujemy katalog główny instalacji symulatora. Jeśli wszystko wykonamy prawidłowo pokaże się komunikat Wykryto instalację symulatora (oznaczający prawidłową instalację pluginu). Uwaga! powyższą operację przeprowadzamy przy uprzednio wyłączonym symulatorze.

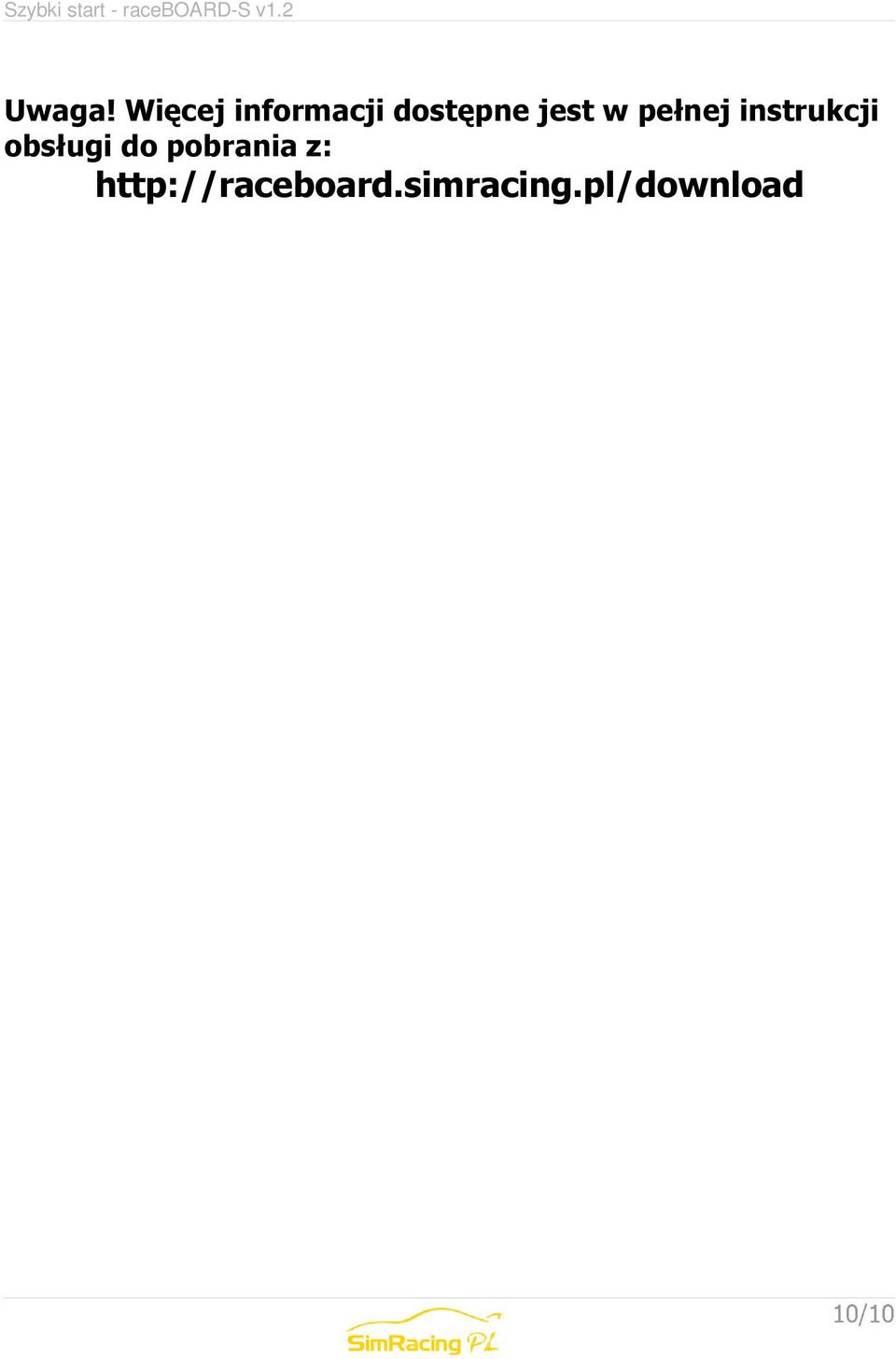

10 Uwaga! Więcej informacji dostępne jest w pełnej instrukcji obsługi do pobrania z:
