1 PRZETWORNIK PARAMETRÓW OBWODÓW PRĄDU STAŁEGO P3H INSTRUKCJA OBSŁUGI

2 2 Spis treści. Zastswanie Zestaw przetwrnika Wymagania pdstawwe, bezpieczeństw użytkwania Mntaż Spsób mcwania Schematy pdłączeń zewnętrznych Obsługa Opis płyty człwej przetwrnika P3H Kmunikaty p włączeniu zasilania Funkcje przycisków Funkcje pjedynczych przycisków Funkcje kmbinacji przycisków Matryca prgramwania Prgramwanie parametrów przetwrnika Spsób zmiany wartści wybraneg parametru Zmiana wartści zmiennprzecinkwych Prgramwalne parametry przetwrnika Funkcje przetwrnika Wejście pmiarwe Czas uśredniania wartści chwilwych Wielkści średnie, synchrnizwane z zegarem Wartści maksymalne i minimalne wartści wyświetlanych Przykład knfiguracji przetwrnika d kntrli ładwania akumulatra kwasweg 2V Wyjścia analgwe Charakterystyka indywidualna wyjść analgwych Obsługa przekrczeń wyjść analgwych Wyjścia alarmwe i zasilające Wyświetlacz LCD Zapis i dczyt knfiguracji przetwrnika z pliku Zapis pliku z knfiguracją przetwrnika Odczyt knfiguracji przetwrnika z pliku Parametry fabryczne Uaktualnianie prgramwania Archiwizacja wartści mierznych Struktura pamięci przetwrnika Pamięć wewnętrzna Budwa rekrdu Pbieranie danych archiwalnych z pamięci wewnętrznej Knfiguracja archiwizacji Karta pamięci lub wewnętrzna pamięć systemu plików (pcja) Budwa plików archiwum Interfejs RS Spsób pdłączenia interfejsu szeregweg Opis implementacji prtkłu MODBUS Opis zaimplementwanych funkcji Tryb Master interfejsu RS Tryb Mnitr interfejsu RS Mapa rejestrów Rejestry d zapisu i dczytu Rejestry d dczytu Interfejs Ethernet /-BASE-T Pdłączenie interfejsu /-Base-T Serwer Widk gólny...2

3 Wybór użytkwnika Serwer FTP Wybór użytkwnika FTP Mdbus TCP/IP Akcesria Karta pamięci Psbnik D Kdy błędów Dane techniczne Kd wyknań...36

4 4. Zastswanie Przetwrnik prgramwalny typu P3H jest przeznaczny d pmiaru i przetwarzania napięcia, prądu (pmiar napięcia z bcznika) i mcy w bwdach elektrycznych prądu stałeg na standardwy sygnał stałprądwy lub stałnapięciwy. Sygnał wyjściwy jest dizlwany galwanicznie d sygnału wejściweg raz zasilania. Przetwrnik ma ple dczytwe LCD 2x8 znaków. Cechy przetwrnika P3H: przetwarzanie wybranej wielkści mierznej na dwlny sygnał wyjściwy w parciu indywidualną liniwą charakterystykę, jeden lub dwa alarmy przekaźnikwe ze stykiem zwiernym pracujące w 6 trybach, zasilanie ddatkwe 24V d.c. 3mA załączane/wyłączane prgramw (pcja) sygnalizacja przekrczenia nastawinych wartści alarmwych, prgramwanie wyjść alarmwych i analgwych z reakcją na wybraną wielkść wejściwą zegar czasu rzeczywisteg z funkcją pdtrzymania zasilania zegara w przypadku zaniku zasilania przetwrnika, rejestracja sygnałów wejściwych w zaprgramwanych dcinkach czasu w pamięci wewnętrznej i na karcie SD/SDHC (pcja), wewnętrzna pamięć archiwum pjemnści rekrdów,

5 5 autmatyczne ustawianie punktu dziesiętneg, pdgląd nastawinych parametrów, blkada wprwadznych parametrów za pmcą hasła, bsługa interfejsu RS-485 z prtkłem MODBUS w trybie RTU, prgramwanie czasu uśredniania pmiaru, Obsługa kart SD/SDHC bsługiwany system plików FAT i FAT32 Tryb master RS-485 mżliwść dpytywania urządzenia Interfejs Ethernet / BASE-T (pcja) prtkół: mdbus TCP/IP, HTTP, FTP, usługi: serwer www, serwer ftp, klient DHCP Wielkści mierzne i bliczane przez przetwrnik: napięcie + stała przeskalwująca prąd (jak napięcie mierzne na bczniku ± 5 mv) + stała przeskalwująca mc różnica napięć w czasie 5 s, 3 s, min, 5 min, 5 min (du) różnica prądów w czasie 5 s, 3 s, m, 5 m, 5 m (di) napięcie uśrednine (np.5 min.) prąd uśredniny (np.5 min.) mc uśrednina (np.5 min.) czas w sekundach czas w gdzinach i minutach pjemnść ładwania w Ah energię pbieraną: energię ddawaną wartści maksymalne i minimalne.

6 6 W przetwrniku istnieje mżliwść wprwadzenia stałych przeskalwujących napięcia i prądu, które będą uwzględnine w pmiarze i wyliczaniu wszystkich wielkści pmiarwych. Czas aktualizacji wszystkich dstępnych wielkści nie przekracza sekundy. Wszystkie wielkści raz parametry knfiguracyjne dstępne są przez interfejs RS-485 raz Ethernet (prtkół Mdbus). Rys.. Wygląd przetwrnika P3H w różnych wyknaniach. 2. Zestaw przetwrnika przetwrnik P3H szt. instrukcja bsługi szt. karta gwarancyjna szt. wtyk z zaciskami śrubwymi 4 szt

7 7 3. Wymagania pdstawwe, bezpieczeństw użytkwania W zakresie bezpieczeństwa użytkwania przetwrnik dpwiada wymaganim nrmy PN-EN 6-. Uwagi dtyczące bezpieczeństwa Mntażu i instalacji płączeń elektrycznych pwinna dknać sba z uprawnieniami d mntażu urządzeń elektrycznych. Przed włączeniem przetwrnika należy sprawdzić pprawnść płączeń Przetwrnik jest przeznaczny d instalwania i używania w przemysłwych elektrmagnetycznych warunkach śrdwiskwych. W instalacji budynku pwinien być wyłącznik lub wyłącznik autmatyczny, umieszczny w pbliżu urządzenia, łatw dstępny dla peratra i dpwiedni znakwany. Zdjęcie budwy przetwrnika w trakcie trwania umwy gwarancyjnej pwduje jej unieważnienie

8 8 4. Mntaż 4.. Spsób mcwania Przetwrniki P3 są przeznaczne d mcwania na wsprniku szynwym 35 mm wg PN-EN 675. Gabaryty i spsób mcwania ilustruje rysunek 2. Rys.2. Gabaryty i spsób mcwania przetwrnika Sygnały wyjściwe miernika są dizlwane galwanicznie d sygnałów wejściwych raz zasilania. Obudwa miernika jest wyknana z twrzywa sztuczneg. Na zewnątrz miernika znajdują się listwy zaciskwe śrubwe d których mżna pdłączyć przewdy maksymalnej średnicy - 2,5 mm2.

9 Schematy pdłączeń zewnętrznych Spsób pdłączenia Sygnał mierzny Napięcie, pmiar bezpśredni 2 V, 48 V, V, 25 V Schemat pdłączeń zewnętrznych P3H Prąd, pmiar pśredni z wykrzystaniem bcznika zewnętrzneg na wej. +/- 5 mv P3H Napięcie, pmiar bezpśredni 2 V, 48 V, V, 25 V P3H Mc prądu stałeg P3H-XXXXXXX P3H P3H-XX2XXXXX P3H P3H-XX3XXXXX M

10 Uwaga! Napięcie, pmiar pśredni 6 V, V W przypadku kniecznści pmiaru napięć wyższych niż 3V d.c. należy zastswać zewnętrzny ddatkwy rezystr (psbnik) typu D5/ (6V) lub D5/2 (V) Dla zakresu napięć mierznych 3...6V zestaw przetwrnika P3H z psbnikiem D5 spełnia wymagania: - kategria III instalacji, - izlacja pdstawwa pmiędzy bwdami wejściwymi (zaciski -4) a pzstałymi bwdami ( 6s /3,5kV a.c. ) P3H Dla zakresu napięć mierznych 6...V zestaw przetwrnika P3H z psbnikiem D5 spełnia wymagania: - kategria II instalacji; - izlacja pdstawwa pmiędzy bwdami wejściwymi (zaciski -4) a pzstałymi bwdami ( 6s /3,5kV a.c. ) D5

11 P3H-X P3H-XX2XXXXX P3H P3H-X P3H-XX3XXXXX P3H-X Sp P3H-XXXXXXX Schemat pdłączeń zewnętrznych P3H P3H Schemat pdłączeń zewnętrznych P3H-XXXXXXX P3H-XX2XXXXX P3H P3H-XX2XXXXX P3H-XX22XXXXX P3H-XX3XXXXX P3H-XX32XXXXX Rys.3. Schemat pdłączeń elektrycznych przetwrnika P3H

12 2 5. Obsługa 5.. Opis płyty człwej przetwrnika P3H Rys.4. Opis płyty człwej przetwrnika Uwaga: Kartę pamięci (pcja) należy umieszczać w przetwrniku stykami d dłu. Opis wskaźnika didweg: RX dida zielna wskaźnik dbiru danych na łączu RS-485 TX dida żółta wskaźnik nadania danych na łączu RS-485 M dida czerwna wskaźnik zapełnienia wewnętrznej pamięci archiwum raz wskaźnik zapisu na karcie SD/SDHC wypełnienie pamięci wewnętrznej przekrczy 95% - gdy dida świeci na stałe,jeżeli przetwrnik pracuje z zainstalwaną kartą pamięci wówczas

13 3 przy zapisie danych na kartę dida pulsuje d mmentu zakńczenia zapisu d pliku. A dida czerwna wskaźnik załączenia alarmu pierwszeg A2 dida czerwna wskaźnik załączenia alarmu drugieg lub zasilania 24V d.c. Wskaźnik zasilania dida zielna 5.2. Kmunikaty p włączeniu zasilania P pdłączeniu sygnałów zewnętrznych i włączeniu zasilania, c jest sygnalizwane zapaleniem się zielnej didy (wskaźnik zasilania), przetwrnik wyświetla typ, aktualną wersję prgramu raz numer seryjny. Jeżeli przetwrnik zstał wypsażny w interfejs Ethernet (P3H-XX2XXXXXXX) p wyświetleniu numeru seryjneg przetwrnik wyświetli jeszcze infrmację zapisanym w pamięci lub trzymanym d serwera DHCP adresie IP. - P3H - Rys.5. - P3H - wer.prg 3. Numer 59 IP: Kmunikaty startwe przetwrnika nie wypsażneg w interfejs Ethernet wer.prg 3. Numer 59 IP: Rys.6. Kmunikaty startwe przetwrnika wypsażneg w interfejs Ethernet

14 P 4 kł trzech sekundach przetwrnik autmatycznie przechdzi d trybu pracy, w którym dknuje pmiaru i przetwrzenia na analgwy sygnał wyjściwy. Wyświetla wartść mierzną na górnym wierszu wyświetlacza raz infrmacje ddatkwe na dlnym wierszu wyświetlacza (pkt.5.5.4). Na wskaźniku didwym sygnalizwany jest stan transmisji na łączu RS-485, stan zajętści wewnętrznej pamięci raz stany alarmów. Dla przetwrników wypsażnych w interfejs Ethernet są uruchamiane usługi ethernetwe: serwer www, serwer ftp, mdbus TCP/IP Funkcje przycisków Funkcje pjedynczych przycisków - przycisk akceptacji wejście w tryb prgramwania (przytrzymanie przez kł 3 sekundy), pruszanie się p menu wybór pzimu, wejście w tryb zmiany wartści parametru, zaakceptwanie zmieninej wartści parametru, zmiana treści wyświetlanej na dlnym wierszu wyświetlacza włączenie zasilania przetwrnika z przytrzymanym przyciskiem wejście w tryb aktualizacji prgramwania przez interfejs RS-485, parametry łącza: prędkść 96 kb/s, tryb 8N2. - przycisk zwiększania wartści zmiana wielkści wyświetlanej pruszanie się p wybranym pzimie,

15 5 zmiana wartści wybraneg parametru zwiększanie wartści, - przycisk zmiany cyfry zmiana wielkści wyświetlanej wejście d pzimu grupy parametrów, pruszanie się p wybranym pzimie zmiana wartści wybraneg parametru przesunięcie się na klejna cyfrę włączenie zasilania przetwrnika z przytrzymanym przyciskiem wejście w tryb aktualizacji prgramwania przez interfejs RS-485, parametry łącza: prędkść 52 kb/s, tryb 8N2. - przycisk rezygnacji wejście d menu pdglądu parametrów przetwrnika (przytrzymanie przez kł 3 sekundy), wyjście z menu pdglądu parametrów przetwrnika, zmiana treści wyświetlanej na dlnym wierszu wyświetlacza rezygnacja ze zmiany parametru, bezwzględne wyjście z trybu prgramwanie (przytrzymanie przez kł 3 sekundy). włączenie zasilania przetwrnika z przytrzymanym przyciskiem wymuszenie wczytania knfiguracji przetwrnika z pliku P3H_PAR.CON zapisaneg na zewnętrznej karcie SD/SDHC lub wewnętrznej pamięci systemu plików (w zależnści d wyknania).

16 Funkcje kmbinacji przycisków - przytrzymanie kł 3 sekund kaswanie sygnalizacji alarmów; peracja ta działa wyłącznie przy włącznej funkcji pdtrzymania; - przytrzymanie kł sekundy wyświetlenie wartści maksymalnej wielkści aktualnie wielkści aktualnie wyświetlanej - przytrzymanie kł sekundy wyświetlenie wartści minimalnej wyświetlanej - przytrzymanie kł sekundy dinstalwanie karty SD/SDHC umżliwiając jej bezpieczne wysunięcie dla wyknań przetwrnika z zewnętrznym gniazdem pamięci SD/SDHC - przytrzymanie kł sekundy wymuszenie rzpczęcia przepisywania archiwum z pamięci wewnętrznej na kartę SD/SDHC dla wyknań przetwrnika z zewnętrznym gniazdem pamięci SD/SDHC

17 7 wymuszenie rzpczęcia przepisywania archiwum z pamięci wewnętrznej d pamięci systemu plików dla wyknań przetwrnika z interfejsem Ethernet; peracja ta pzwala na pbranie z przetwrnika plików z aktualnymi danymi archiwum pprzez prtkół FTP - przytrzymanie kł 3 sekund, kaswanie wartści ekstremalnych Wciśnięcie i przytrzymanie kł 3 sekund przycisku pwduje wejście d matrycy prgramwania. Matryca prgramwania mże zstać zabezpieczna kdem bezpieczeństwa.

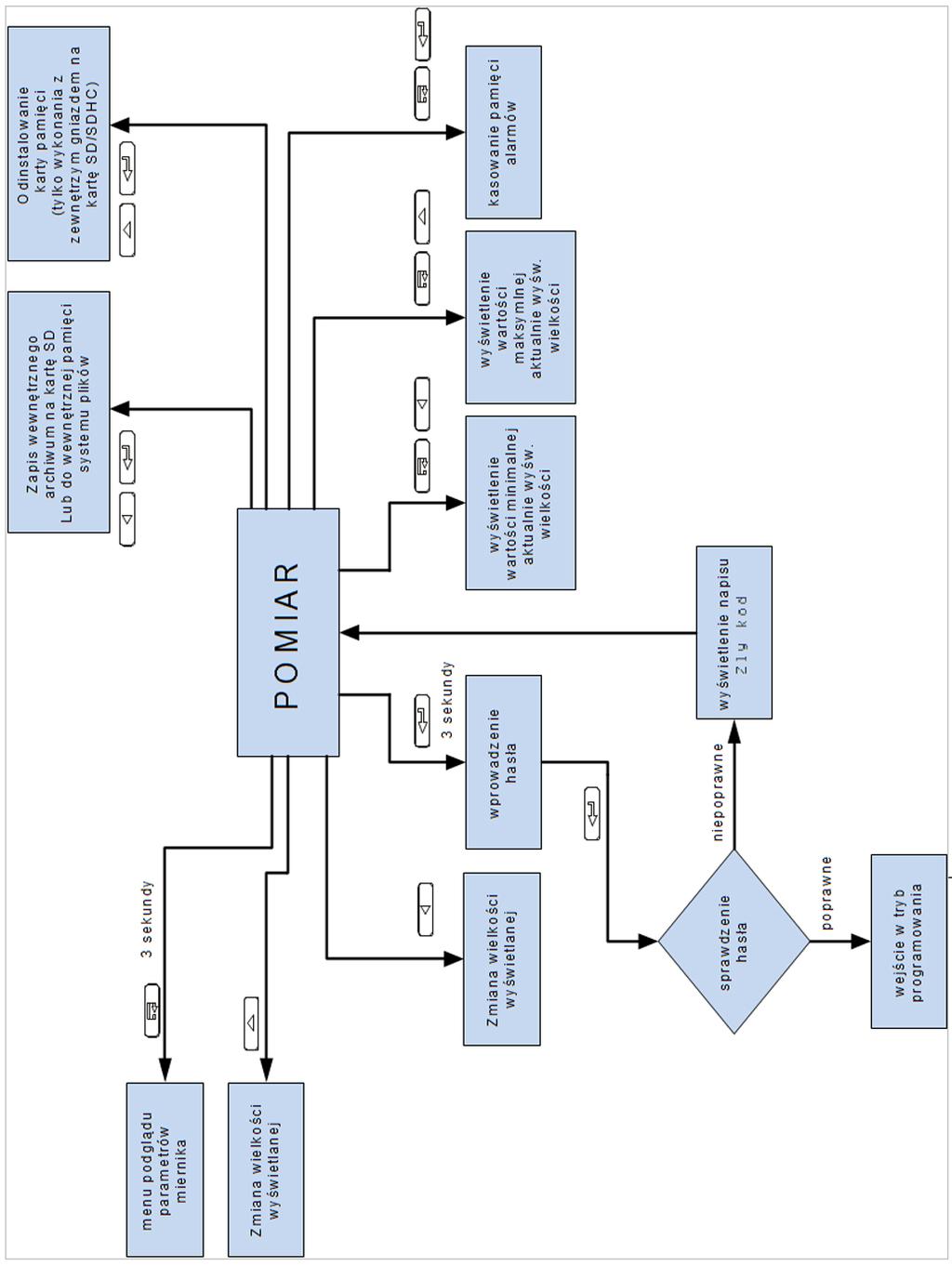

18 Matryca prgramwania Rys.7. Algrytm bsługi przetwrnika P3H

19 Prgramwanie parametrów przetwrnika Naciśnięcie przycisku i przytrzymanie g przez kł 3 sekundy pwduje wejście d matrycy prgramwania. Jeżeli wejście jest zabezpieczne hasłem wówczas wyświetlny zstanie kmunikat kniecznści wpisania hasła. Jeżeli wpisane zstanie niepprawne hasł wyświetlny zstanie kmunikat Zly kd. Wpisanie pprawneg hasła pwduje wejście d matrycy prgramwania. Na rys. 8 przedstawin matrycę przejść w trybie prgramwania. Wybór pzimu menu pdpzimu raz pruszanie się p parametrach dknuje się za pmcą przycisków daneg lub. Symbl parametru wyświetlany jest na górnym wierszu wyświetlacza natmiast parametr na dlnym wierszu wyświetlacza. Wejście d edycji daneg parametru następuje p wciśnięciu przycisku. Aby zrezygnwać z edycji daneg parametru należy użyć przycisku. Aby wyjść z matrycy prgramwania d pmiaru należy wcisnąć. i przytrzymać przycisk W przypadku pzstawienia przetwrnika w trybie prgramwania parametrów p upływie czasu 3 sekund nastąpi autmatyczne puszczenie trybu prgramwania i przejście d wyświetlania wartści wyświetlanej.

20 Ustawien Wejscie Parametry wejścia główneg Zakr.Nap Wybór zakresu pmiaru napięcia 2 / 48 / / 25 V 2 Kierun.I Kasw.En Reset AV Czas Spsób Prgramw Kaswani e liczników Restart uśredniani uśredniania a zliczania energii a wartści wartści mżliwść wartści średnich P, chwilwych dwrócenia uśrednin I, U kierunku ych prądu Usr.PIU Usredn. PradPrCz U pierw. U wtrne Próg prądu pwyżej, któreg jest zliczany czas Napięcie wejściwe (uwzględni ane przy bliczaniu wsp. przeskalw ująceg) Napięcie Prąd wyjściwe nminalny (uwzględni bcznika ane przy bliczaniu wsp. przeskalw ująceg) Ustawien Wyswietl Pdswiet Intens. Rej.Wysw Parametry wyświetlania Czas pdświetle nia wyświetlac za Intensywn ść pdświetle nia wyświetlac za LCD Numer rejestru wysw. na dlnym wierszu wyświetlac za druga wartść Pm.Temp Kas.Czasu Syn.Czas CzasDel Kaswanie Wybór licznika spsbu uzyskania czasu wartści temperatu ry Wybór synchrniza cji licznika czasu Wybór czasu dla wskazywani a delty napięć i prądów I bczn. mv bczn Napięcie dpwiada jące prądwi nminalne mu bcznika wyświetlana Ustawien Wielk.A PrgDA PrgGA OpZalA OpWylA OpPnA PdSygA Typ alarmu Dlny próg alarmu Górny próg Opóźnienie Opóźnienie Opóźnienie Pdtrzymaalarmu załączenia wyłączeni pnwneg nie alarmu a alarmu załączenia sygnalizacji alarmu alarmu PrgDA2 PrgGA2 OpZalA2 OpWylA2 OpPnA2 PdSygA2 Typ A Alarm Parametry alarmu Typ wielk. wejściwej dla alarmu Ustawien Wielk.A2 Typ A2 Alarm 2 Parametry alarmu 2 Typ wielk. wejściwej dla alarmu 2 Typ alarmu Dlny próg alarmu 2 2 Górny próg Opóźnieni alarmu 2 e załączenia alarmu 2 Ustawien WielkAn PktDWe PktDWy PktGWy Przekr Parametry dstępne tylk jeżeli włączna pcja Przekr PktGWe Wyjscie Parametry wyjścia Typ wielk. Dlny próg sterującej wejścia nr wyjściem (parametry analgwy wyjścia m nr analgwe g nr 2 dstępne tylk gdy przetwrni k WielkAn2 PktDWe2 wypsaż ny w ddatkwe Typ wielk. Dlny próg sterującej wejścia nr wyjście) wyjściem 2 analgwy m nr 2 Górny próg Dlny próg Górny wejścia nr wyjścia nr próg wyjścia nr PktGWe2 Opóźnieni e wyłączeni a alarmu 2 Opóźnieni e pnwneg załączenia alarmu 2 Pdtrzyman ie sygnalizacji alarmu 2 Włączenie PrzDWy PrzGWy bsługi przekrcz Przekrcz Przekrcze eń wyjścia e-nie nie górne nr dlne wyjścia nr wyjścia nr WarDWy WarGWy Wartść czekiwana na wyjściu przy przekrcze niu dlnym wyjścia nr Wartść czekiwana na wyjściu przy przekrcze niu górnym wyjścia nr PktDWy2 PktGWy2 Przekr2 Parametry dstępne tylk jeżeli włączna pcja Przekr2 Górny próg Dlny próg Górny wejścia nr wyjścia nr 2 próg 2 wyjścia nr 2 Włączenie PrzDWy2 PrzGWy2 bsługi przekrcz Przekrcz Przekrcze eń wyjścia e-nie nie górne nr 2 dlne wyjścia nr 2 wyjścia nr 2 WarDWy2 WarGWy2 pdtrzym a-nie Wartść czekiwana Wartść na wyjściu czekiwana przy przekrcze na wyjściu niu dlnym przy wyjścia nr 2 przekrcze niu górnym wyjścia nr 2

21 Ustawien Adres 2 Prtkl Predksc Rej.Baz. Il.Wart. Typ Wart Interw. Czas Odp Tryb Fun.Mast Prędkść transmisji Numer rejestru bazweg (tryb Master) Ilść wartści dpytywanych (tryb Master) Wybór typu funkcji dla pracy interfejsu w trybie Master Typ Ar PrgDAr PrgGAr Czas Ar Kasw Ar Zapis SD Warun.SD Mbus 485 Parametry interfejsu RS-485 Rdzaj Adres urządzenia ramki Typ wartści dpytywa nych (tryb Master) Okres dpytywan ia (tryb Master) Maksymaln y czas dpwiedzi (tryb Master) Tryb pracy interfejsu RS-485 il. Pwt Dpuszcza lna liczba błędnych zapytań dla trybu RS-485 Master Ustawien Archiwum Wart. Ar Warun.Ar Parametry Wybór wielkści archiwizwanych Typ wielk. Typ Dlny próg wyzwalając archiwizacji archiwizacji ej DHCP AdrIP 32 AdrIP Maska 32 Maska brama 32 Brama MAC 54 Włączenie/ B3,B2 bajt wyłączenie adresu IP (IPv4) klienta DHCP B,B bajt adresu IP (IPv4) B3,B2 bajt maski pdsieci archiwizacji Ustawien archiwizację warunkwą Górny Okres próg archiwizac archiwizac ji ji Kaswani e archiwum wewnętrzn eg Wymuszenie kpiwania archiwum wewnętrzneg na karte SD/SDHC Prcent wypełnienia archiwum wewnętrzneg wyzwalający autmatycz -ny zapis na karcie SD/SDHC MAC 32 MAC B3,B2 bajt adresu MAC przetwrnik a B,B bajt adresu MAC przetwrnik a Etherne t Parametry interfejsu Ethernet B,B bajt B3,B2 bajt maski adresu pdsieci bramy dmyślnej B,B bajt adresu bramy dmyślnej uzyskane z DHCP lub wprwadzne ręcznie gdy DHCP wyłączne, frmat: B3.B2.B.B Adr mtcp Ustawien PrtMbus B5,B4 bajt adresu MAC przetwrnik a frmat: B5:B4:B3:B2:B:B CzasMbus il.p.tcp p.kmftp Prt FTP PrtHTTP /Mb EthStdPa ZastsZm Adres Prt urządzenia mdbusa dla usługi TCP/IP mdbusa TCP/IP Czas zamknięcia prtu usługi mdbusa TCP/IP przy bezczynn ści Ilść dpuszczal nych jednczesn ych płączeń z usługą mdbusa TCP/IP Prt kmend serwera FTP ParFabr. Hasl Czas Data AutCzas TestWysw Jezyk Wprwadź hasł Ustawienie Ustawienie aktualneg aktualnej czasu daty Prt danych serwera FTP numer prtu serwera www Prędkść transmisji Ustawienie standardw ych parametrów interfejsu Ethernet Zap.Plik Separat. Wymuszeni e zapisu pliku z knfiguracj ą na kartę SD/SDHC Znak separatra dziesiętneg w pliku archiwum Serwis parametry Wpisz serwiswe param. standard. Rys.8. Autmatyc zna zmiana czasu lat/zima i dwrtnie Test Wybór wyświetla języka cza LCD menu raz did sygnalizac yj-nych Matryca prgramwania Zastswa nie zmian w parametrac h interfejsu Ethernet

22 Spsób zmiany wartści wybraneg parametru W celu zwiększenia wartści wybraneg parametru należy wcisnąć przycisk. Jednkrtne wciśnięcie przycisku pwduje zwiększenie wartści. Zwiększenie wartści przy wyświetlanej cyfrze 9 pwduje ustawienie na tej cyfrze. Zmiana cyfry następuje p przyciśnięciu przycisku. Naciśnięcie przycisku przy edycji najbardziej znaczącej cyfry pwduje przejście d edycji znaku cyfry zmiana znaku następuje p wciśnięciu przycisku W celu zaakceptwania wcisnąć przycisk nastawineg. parametru należy. Nastąpi wtedy zapisanie parametru. Wciśnięcie przycisku w trakcie zmiany wartści parametru spwduje zrezygnwanie z zapisu Zmiana wartści zmiennprzecinkwych Zmiana wyknywana jest w 3 etapach (przejście d następneg etapu następuje p wciśnięciu przycisku ). ustawienie pzycji krpki (.,.,.,.,.); przycisk przycisk przesuwa krpkę w lew, natmiast przesuwa krpkę w praw. Wciśnięcie przycisku w trakcie zmiany wartści parametru spwduje zrezygnwanie z zapisu. ustawienie wartści z zakresu analgicznie jak dla wartści całkwitych; ustawienie rzędu wielkści x, x3, x6, x9 (wyświetlane są symble k, M i G dla rzędów wielkści 3, 6, 9)

23 Prgramwalne parametry przetwrnika W tablicy pniżej przedstawin parametry prgramwane raz zakres zmian ich wielkści. Tablica Ustawien Wejscie Symbl parametru Opis Zakr.Nap Wybór zakresu wejściweg napięcia Usr.PUI Usredn. Zakres zmian 2 V Zakres wejściwy 2 V 48 V Zakres wejściwy 48 V V Zakres wejściwy V 25 V Zakres wejściwy 25 V Synchrnizacja napięcia, Okn kr. Okn krczące 5prądu i mcy średniej minutwe, brak synchrnizacji z zegarem Uśrednianie wartści chwilwych Kierun.I Zmiana kierunku prądu płynąceg przez bwód pmiarwy 5 min Pmiar synchrnizwany z zegarem, czas agregacji 5 minut 3 min Pmiar synchrnizwany z zegarem, czas agregacji 3 minut 6 min Pmiar synchrnizwany z zegarem, czas agregacji 6 minut 2ms 2 ms 5 ms s Uśrednianie w czasie 2 ms 3 s Uśrednianie w czasie 3 s 5 s Uśrednianie w czasie 5 s s Uśrednianie w czasie s Uśrednianie w czasie 2 ms Uśrednianie w czasie 5 ms Uśrednianie w czasie s Nrmalny Zgdnie ze schematem pdłączeń Odwrcn Odwrtnie d schematu pdłączeń

24 24 Kasw.En Kaswanie liczników energii Nie bez zmian Pbieran Kaswanie licznika energii pbieranej Oddawana Kaswanie licznika energii ddawanej Pjemns Kaswanie licznika pjemnści ładwania Wszystk. Kaswanie wszystkich liczników energii Reset AV Restart zliczania wartści uśredninych Nie bez zmian Tak restart Pm.Temp Włączenie pmiaru temperatury Nie Brak pmiaru temperatury RS-485 Wartść z rejestru 8 jak temperatury Kas.Czasu Kaswanie licznika Tak Wyzerwanie czasu czasu Nie bez zmian PradPrCz Próg prądu pwyżej, któreg jest zliczany czas G G Syn.Czas Wybór synchrnizacji licznika czasu stp Zatrzymanie czasu zliczania start Zliczanie czasu synch.i Autmatyczny start zliczania p przekrczeniu ustawineg prgu prądu startweg PradPrCz 5 s Przedział czasu przy wyznaczaniu delty napięć i prądów 5 s 3 s Przedział czasu przy wyznaczaniu delty napięć i prądów 3 s min Przedział czasu przy wyznaczaniu delty napięć i prądów min 5 min Przedział czasu przy wyznaczaniu delty napięć i CzasDel Wybór czasu dla wskazywania różnic napięć i prądów

25 25 prądów 5 min 5 min Przedział czasu przy wyznaczaniu delty napięć i prądów 5 min PradPrCz Wartść prgwa prądu G G wyzwalająca licznik czasu U pierw. Napięcie wejściwe (uwzględniane przy bliczaniu wsp. przeskalwująceg) g U wtrne Napięcie wyjściwe (uwzględniane przy bliczaniu wsp. przeskalwująceg) g I bczn. Prąd znaminwy bcznika g mv bczn Napięcie dpwiadające g prądwi nminalnemu bcznika [mv] Tablica 2 Ustawien Wyswietl Symbl parametru Pdswiet Intens. Opis Czas pdświetlenia wyświetlacza Intensywnść pdświetlenia wyświetlacza LCD Zakres zmian Wlaczne - włączne na stałe Wylacz. - wyłączne na stałe - włączne na sekundę - włączne na 2 sekundy włączne na 6 sekund % - pdświetlenie wyświetlacza LCD % pdświetlenia maksymalneg 2% - pdświetlenie wyświetlacza LCD 2% pdświetlenia maksymalneg

26 26 % - pdświetlenie wyświetlacza LCD % pdświetlenia maksymalneg Rej.Wysw Numer rejestru wyświetlaneg na dlnym wierszu wyświetlacza Tablica 3 Symbl parametru Ustawien Alarm,Alarm 2 Opis Wielk.A Typ wielkści wejściwej U Wielk.A2 sterującej alarmem I Zakres zmian Napięcie Prąd P Mc du Delta napięcia w przedziale czaswym di Delta prądu w przedziale czaswym s Licznik czasu w sekundach t GG,MM Licznik czasu w gdzinach, minutach C Ah Pjemnść PAV Mc uśrednina UAV Napięcie uśrednine IAV Prąd uśredniny Temper. temperatura t 2-ga war druga wartść wyświetlana Zegar Typ A Typ A2 Typ alarmu. Rys.3. przedstawia graficzne zbrazwanie typów alarmów. czas n-n nrmalny (przejście z na ). n-ff nrmalny (przejście z na ). n włączny ff wyłączny h-n ręczny włączny; d czasu

27 27 zmiany typu alarmu wyjście alarmwe zstaje na stałe załączne. h-ff ręczny wyłączny; d czasu zmiany typu alarmu wyjście alarmwe zstaje na stałe wyłączne. Dlny próg alarmu G G Górny próg alarmu G G Opóźnienie załączenia alarmu (s)...9 OpWylA Opóźnienie wyłączenia OpWylA2 alarmu (s)...9 OpPnA Opóźnienie pnwneg OpPnA2 załączenia alarmu (s)...9 PdSygA Pdtrzymanie PdSygA2 sygnalizacji alarmu (p ustąpieniu alarmu) Wylacz. PrgDA PrgDA2 PrgGA PrgGA2 OpZalA OpZalA2 brak pdtrzymania sygnalizacji wystąpienia alarmu Wlaczne Pdtrzymanie sygnalizacji wystąpienia alarmu p ustąpieniu alarmu pprzez pulswanie did LED dpwiedni A, A2 Tablica 4 Ustawien Wyjscie Symbl parametru Wielk.A Wielk.A2 Opis Zakres zmian Typ wielkści wejściwej U sterującej wyjściem I analgwym P du Napięcie Prąd Mc Delta napięcia w

28 28 przedziale czaswym Delta prądu w przedziale czaswym di t s Licznik czasu w sekundach t GG,MM Licznik czasu w gdzinach, minutach C Ah Pjemnść PAV Mc uśrednina UAV Napięcie uśrednine IAV Prąd uśredniny Temper. temperatura 2-ga war druga wartść wyświetlana Zegar czas PktDWe G G Charakterystyka indywidualna wyjścia analgweg nr - dlny próg wejścia PktGWe G G Charakterystyka indywidualna wyjścia analgweg nr - górny próg wejścia PktDWy Charakterystyka indywidualna wyjścia analgweg nr - dlny próg wyjścia PktGWy Charakterystyka indywidualna wyjścia analgweg nr - górny próg wyjścia Przekr Włączenie bsługi przekrczeń wyjścia analgweg nr Wylacz. Próg przekrczenia dlneg wyjścia nr (wartść pmnżna przez )...24 [, 24, ma] PrzDWy Obsługa przekrczeń wyłączna Wlaczne Włączna bsługa przekrczeń

29 29 PrzGWy Próg przekrczenia górneg wyjścia nr (wartść pmnżna przez )...24 [, 24, ma] WarDWy Wartść czekiwana na wyjściu przy przekrczeniu dlnym (wartść pmnżna przez )...24 [, 24, ma] WarGWy Wartść czekiwana na wyjściu przy przekrczeniu górnym (wartść pmnżna przez )...24 [, 24, ma] Wielk.A2... WarGWy2 Parametry analgiczne jak dla A; dstępne tylk gdy wyknanie przetwrnika zawiera ddatkwe wyjście nr 2 Tablica 5 Ustawien Mbus 485 Symbl parametru Opis Zakres zmian Adres Adres w sieci MODBUS. Wpisanie wartści wyłącza interfejs; jeżeli interfejs RS-485 pracuje w trybie Master jest t adres dpytywaneg urządzenia. Prtkl Typ ramki transmisyjnej r8n2 interfejsu r8e RS-485 r8 r8n 48 Prędkść transmisji interfejsu RS Predksc 48 bit/s 96 bit/s bit/s bit/s

30 bit/s bit/s bit/s bit/s Rej.Baz Numer rejestru bazweg dpytywaneg/mnitr waneg w trybach Master lub Mnitr interfejsu RS-485 Il.Wart. Ilść wartści dpytywanych w trybie Master lub mnitrwanych w trybie Mnitr Typ Wart char 8 Typ wartści dpytywanych/mnitr wanych przez interfejs uchar 8 RS Rejestr typu char (8 bitów ze znakiem) Rejestr typu unsigned char (8 bitów bez znaku) shrt 6 Rejestr typu shrt (6 bitów ze znakiem) ushrt6 Rejestr typu unsigned shrt (6 bitów bez znaku) lng 32 Rejestr typu slng (32 bitów ze znakiem) ulng 32 Rejestr typu unsigned lng (32 bity bez znaku) flt 32 Rejestr typu flat (32 bity, zmienny przecinek ze znakiem) sflt2x6 Rejestr typu swapped flat, wartść umieszczna w dwóch rejestrach szesnastbitwych (klejnść bajtów 3,2,,) flt 2x6 Rejestr typu flat wartść umieszczna w dwóch rejestrach

31 3 szesnastbitwych (klejnść bajtów,,3,2) lng 2x6 Rejestr typu lng, wartść umieszczna w dwóch rejestrach 6 bitwych (32 bitt ze znakiem, klejnść bajtów,,3,2) slng2x6 Rejestr typu swapped lng, wartść umieszczna w dwóch rejestrach 6 bitwych (32 bity ze znakiem, klejnść bajtów 3,2,,) ulng2x6 Rejestr typu unsigned lng, wartść umieszczna w dwóch rejestrach 6 bitwych (32 bity bez znaku, klejnść bajtów,,3,2) usln2x6 Rejestr typu unsigned swapped lng, wartść umieszczna w dwóch rejestrach 6 bitwych (32 bity bez znaku, klejnść bajtów 3,2,,) Interw. Okres dpytywania urządzenia w trybie Master (wartść pmnżna przez ) Czas Odp. Maksymalny czas...5 [ms] czekiwania na rzpczęcie dpwiedzi urządzenia dpytywaneg przez przetwrnik pracujący z interfejsem RS-485 w trybie Master lub Mnitr Slave Tryb pracy interfejsu Przetwrnik spełnia funkcję RS-485 Slave na łączu RS-485, czekuje zapytań i dpwiada jeżeli są Tryb...36 [, 36, s]

32 32 kierwane d nieg Mnitr Przetwrnik mnitruje ruch na łączu RS-485 i reaguje na wymianę danych pmiędzy zewnętrznymi urządzeniami pełniącymi funkcję Master i Slave Master Przetwrnik spełnia funcję Master na łączu RS-485, wysyła zapytania i analizuje dpwiedź d urządzenia typu Slave Fun.Mast Rdzaj funkcji prtkłu fun.x3 Funkcja x3 MODBUS fun.x4 Funkcja x4 wykrzystywanej przez przetwrnik pracujący z interfejsem RS-485 w trybie Master il. Pwt Dpuszczalna ilść pnwnych zapytań przy braku dpwiedzi dla przetwrnika pracująceg z interfejsem RS-485 w trybie Master... Tablica 6 Ustawien Archiwum Symbl parametru Opis Wart. Ar Wybór wartści archiwizwanych. Mżliwść wybrania wartści p pnwnym wciśnięciu Zakres zmian U Napięcie I Prąd P Mc du Delta napięcia w przedziale czaswym (Dla każdej z 6 wielkści di mierznych należy wybrać Delta prądu w przedziale czaswym

33 33 Tak lub Nie w zależnści d teg, czy wybrana wielkść ma być archiwizwana) t t GG,MM Licznik czasu w gdzinach, minutach Uwaga: zmiana wartść rejestru pwduje skaswanie archiwum w pamięci wewnętrznej!!! C Ah Pjemnść PAV Mc uśrednina UAV Napięcie uśrednine IAV Prąd uśredniny Temper. temperatura s Licznik czasu w sekundach 2-ga war druga wartść wyświetlana Zegar czas Warun.Ar Typ wielkści wejściwej sterującej archiwizacją warunkwą U Napięcie I Prąd P Mc du Delta napięcia w przedziale czaswym di Delta prądu w przedziale czaswym t s Licznik czasu w sekundach t GG,MM Licznik czasu w gdzinach, minutach C Ah Pjemnść PAV Mc uśrednina UAV Napięcie uśrednine IAV Prąd uśredniny Temper. temperatura 2-ga war druga wartść wyświetlana Zegar Typ Ar Warunek załączenia archiwizacji. Rys.9. przedstawia graficzne zbrazwanie typów warunków załączenia archiwizacji (analgicznie jak rdzaje alarmów). n-n n-ff n ff h-n czas nrmalny (przejście z na ). nrmalny (przejście z na ). włączny wyłączny ręczny włączny; d czasu zmiany typu alarmu

34 34 wyjście alarmwe zstaje na stałe załączne. h-ff ręczny wyłączny; d czasu zmiany typu alarmu wyjście alarmwe zstaje na stałe wyłączne. PrgDAr Dlny próg archiwizacji warunkwej G G PrgGAr Górny próg archiwizacji warunkwej G G Czas Ar Okres archiwizacji (s) Kasw Ar Kaswanie archiwum wewnętrzneg...36 Tak kaswanie wewnętrzneg archiwum Nie nie rób nic Zapis SD Wymuszenie przepisania zawartści archiwum z pamięci wewnętrznej na zewnętrzną kartę SD/SDHC (wyk. P3HXXXXXXX) lub d wewnętrznej pamięci systemu plików (wyk. P3H-X2XXXXXX) Tak przepisanie wewnętrzneg archiwum na kartę SD/SDHC Nie nie rób nic Warun.SD Prcent wypełnienia archiwum wewnętrzneg wyzwalający autmatyczny zapis na karcie SD/SDHC 5 95

35 35 Tablica 7 Ustawien Ethernet (pcja, tylk wyk. P3H-X2XXXXXX) Symbl parametru DHCP Opis Zakres zmian Wylacz. Włączenie/ wyłączenie klienta DHCP (bsługa autmatyczneg pzyskiwania parametrów prtkłu IP interfejsu Ethernet Wlaczne przetwrnika d zewnętrznych serwerów DHCP występujących w brębie tej samej sieci lkalnej LAN) wyłączna bsługa DHCP należy ręcznie sknfigurwać adres IP raz maskę pdsieci przetwrnika; Włączna bsługa DHCP, przetwrnik autmatycznie p włączeniu zasilania lub wybraniu z menu pcji ZastsZm trzyma adres IP, maskę pdsieci raz adres bramy d serwera DHCP, adres bramy będzie adresem serwera który przydzielił parametry przetwrnikwi; AdrIP 32 Trzeci i drugi bajt (B3.B2) adresu IP przetwrnika, wartść wyświetlana w frmie dziesiętnej, frmat adresu IPv4 : B3.B2.B.B AdrIP Pierwszy i zerwy bajt (B.B) adresu IP przetwrnika, wartść wyświetlana w frmie dziesiętnej, frmat adresu IPv4 : B3.B2.B.B Maska 32 Trzeci i drugi bajt (B3.B2) maski pdsieci przetwrnika, wartść wyświetlana w frmie dziesiętnej, frmat maski: B3.B2.B.B

36 36 Maska Pierwszy i zerwy bajt (B.B) maski pdsieci przetwrnika, wartść wyświetlana w frmie dziesiętnej, frmat maski: B3.B2.B.B Brama 32 Trzeci i drugi bajt (B3.B2) bramy dmyślnej przetwrnika, wartść wyświetlana w frmie dziesiętnej, frmat adresu bramy: B3.B2.B.B Brama Pierwszy i zerwy bajt (B.B) bramy dmyślnej przetwrnika, wartść wyświetlana w frmie dziesiętnej, frmat adresu bramy: B3.B2.B.B MAC 54 Piąty i czwarty i bajt (B5.B4) adresu MAC przetwrnika, wartść wyświetlana w frmie dziesiętnej; frmat B5:B4:B3:B2:B:B MAC 32 Trzeci i drugi bajt (B3.B2) adresu MAC przetwrnika, wartść wyświetlana w frmie dziesiętnej; frmat B5:B4:B3:B2:B:B MAC Pierwszy i zerwy bajt (B.B) adresu MAC przetwrnika, wartść wyświetlana w frmie dziesiętnej; frmat B5:B4:B3:B2:B:B Adr mtcp Adres urządzenia dla prtkłu mdbus TCP/IP

37 37 PrtMbus Numer prtu Mdbus TCP CzasMbus Czas zamknięcia prtu usługi mdbus TCP/IP, wartść wyrażna w sekundach 6 il.p.tcp Maksymalna Ilść 4 jednczesnych płączeń z usługą mdbus TCP/IP p.kmftp Numer prtu kmend serwera FTP Prt FTP Numer prtu danych serwera FTP PrtHTTP Numeru prtu serwera www /Mb Prędkść transmisji Aut autmatyczna Mb/s Mbit/s Mb/s Mbit/s EthStdPa Ustawienie standardwych parametrów interfejsu Ethernet Tak Przywrócenie standardwych parametrów interfejsu Ethernet Nie bez zmian ZastsZm Zapamiętanie nwych parametrów interfejsu Ethernet Tak Zapamiętanie nwych parametrów i przeinicjwanie interfejsu Ethernet Nie bez zmian

38 38 Tablica 8 Ustawien Serwis Symbl parametru ParFabr. Opis Zakres zmian Wpis ustawień fabrycznych. Nie Ustawienie wartści Tak Tak pwduje wpisanie d przetwrnika parametrów standardwych. Wartści parametrów fabrycznych przedstawin w tablicy 5 nie rób nic pwduje wpisanie nastaw fabrycznych. Hasl Wprwadzenie nweg hasła. Wprwadzenie wartści wyłącza hasł....3 Czas Ustawienie aktualneg czasu. Wprwadzenie wartści większej niż dpuszczalna pwduje krektę na największą dpuszczalną. :...23:59 Data Ustawienie aktualnej daty miesiąc+dzień. Wprwadzenie wartści większej niż dpuszczalna pwduje krektę na największą dpuszczalną. AutCzas Nie Autmatyczna zmiana czasu lat/zima i dwrtnie Tak TestWysw Jezyk Zap.Plik Test wyświetlacza LCD raz Nie did sygnalizacyjnych Tak Wybór aktualneg języka menu bez autmatycznej zmiany czasu z autmatyczną zmianą czasu nie rób nic pwduje start testu Plski wybór języka plskieg Englis wybór języka angielskieg h Nie nie rób nic Tak Wymuszenie zapisu pliku z knfiguracją

39 39 przetwrnika na zewnętrznej karcie SD/SDHC lub wewnętrznej pamięci systemu plików Separat. Wybór separatra dziesiętneg dla plików archiwum., krpka przecinek 5.5. Funkcje przetwrnika Wejście pmiarwe Przetwrnik prgramwalny typu P3H jest przeznaczny d pmiaru i przetwarzania parametrów sieci prądu stałeg na standardwy sygnał stałprądwy lub stałnapięciwy. Przetwrnik mierzy wartści napięcia i prądu na pdstawie których przelicza pzstałe parametry takie jak, mc, energia, pjemnść. Sygnały pmiarwe prądu i napięcia są próbkwane z częsttliwścią 6,4 khz Czas uśredniania wartści chwilwych Przetwrnik P3H ma dmyślnie zdefiniwany czas uśredniania wartści chwilwych na s. Czas mżna zmienić w zależnści d ptrzeb na jedną z zaprgramwanych wartści:.2,.2,.5,, 3, 5, sekund. D wartści chwilwych mżna zaliczyć wartść: napięcia, prądu, mcy (rejestry ) Wielkści średnie, synchrnizwane z zegarem Dla wartści mcy, napięcia, prądu jest dstępna funkcja uśredniania w kresie czasu 5, 3 i 6 minut wartści średnie są zsynchrnizwane z zegarem czasu rzeczywisteg dlateg też zmiana tych wartści następuje dkładnie p każdym pełnym kwadransie, 3

40 minutach 4 lub każdej gdzinie. Dstępna jest również funkcja uśredniania knem krczącym 5 minutwym nie synchrnizwanym z zegarem czasu rzeczywisteg Wartści maksymalne i minimalne wartści wyświetlanych Przetwrnik P3H psiada funkcję pamięci wartści minimalnej i maksymalnej dla wszystkich wielkści wyświetlanych (rejestry ). Wartści minimalne raz maksymalne mżna dczytać raz skaswać pprzez rejestry przetwrnika pprzez prtkół Mdbus (RS485, TCP/IP patrz tab 43), serwer WWW a także wyświetlić na wyświetlaczu dla bieżącej wartści wyświetlanej kmbinacji klawiszy: p wciśnięciu - wartść maksymalna, - wartść minimalna. Kaswanie wartści minimalnych i maksymalnych klawiszy jest mżliwe z klawiatury p wciśnięciu kmbinacji. Wartści minimalne i maksymalne są dstępne w rejestrach z zakresu Przykład knfiguracji przetwrnika d kntrli ładwania akumulatra kwasweg 2V Pniższy przykład ilustruje spsób wykrzystania przetwrnika P3H d kntrli ładwania akumulatra kwasweg nminalnym napięciu 2V raz pjemnści 6 Ah z wykrzystaniem źródła napięciweg zasilacza DC.

41 Rys.9. 4 Schemat pdłączeń P3H w układzie d kntrli ładwania akumulatra Zakładane parametry ładwania: czas ładwania - k 24h warunek rzpczęcia ładwania pzim napięcia <= 9, V warunek zakńczenia ładwania - pzim napięcia >= 4,4 V zasilacz ładujący napięciu 6 V d.c., 5 W Aby naładwać rzładwany d przykładw 9V akumulatr pjemnści 6 Ah w 24 gdziny należy ładwać g średnim prądem I sr = 2,5 A ( 2,5 A * 24 h = 6 Ah). Jeżeli ładwanie następuje ze źródła stał-napięciweg zasilacz d.c. wówczas należy zastswać rezystr graniczający prąd Rgr dpwiedni dbranej mcy, wówczas pczątkwy prąd ładwania I P

42 42 mżna przyjąć za dwukrtnie większy d średnieg IP = 2* Isr = 5 A. Rezystr graniczający prąd Rgr należy tak dbrać aby prąd pczątkwy ładwania wynsił 5 A przy napięciu akumulatra 9 V raz żeby mc rezystra była wystarczająca. Rgr = ( 4,4 V 9 V) / 5 A =.8 W» W Mc tracna na rezystrze graniczającym w pierwszej fazie ładwania wyniesie: Pgr = U2/Rgr = ( 4,4 V 9 V)2/ W = 29,6 W Ipmax = U/R = ( 4,4 V 9 V) / W = 5,4 A Bcznik pmiarwy Rb należy tak dbrać aby maksymalnie wykrzystać zakres pmiaru wejścia bcznikweg czyli Ub= 5 mv. Rb = Ub/Ipmax =,5V/5,4A =,277 W»,2 W, wybieramy bcznik,2 W (lub mniejszy) Knfiguracja przetwrnika P3H: Obwód ładwania kntrlwany będzie z wykrzystaniem alarmu nr ( przerwanie ładwania p siągnięciu prgu napięcia 4,4V). nr rejestru symbl parametru w menu Wartść rejestru symbl wartści parametru w menu Opis 4 Zakr.Nap 2 V Zakres pmiaru napięcia 4* Kas.Czas Tak Kaswanie licznika czasu 43 Usredn. 6 s Czas uśredniania wartści chwilwych 44 Syn.Czas PradPrCz,5 Synch. I Synchrnizacja licznika czasu z wartścią prądu ładwania,5 Próg wartści prądu

43 43 pwyżej któreg aktywny jest licznik czasu (czas ładwania) * 45 Kierun.I Nrmalny Nrmalny kierunek prądu 48* Kasw.En 4 4 Kaswanie wszystkich liczników energii raz pjemnści 42 CzasDel 5 min Interwał bliczania róznicy napięcia i prądu ( du, di) 426 Wielk.A U Sterwanie alarmem nr wartścią napięcia 427 Typ A n-ff Tryb pracy alarmu nr 428 OpZalA Opóźnienie załączenia alarmu nr 429 OpWylA Opóźnienie wyłączenia alarmu nr 43 OpPnA Opóźnienie pnwneg załączenia alarmu nr 43 PdSygA Włączne pdtrzymanie sygnalizacji alarmu nr 76 PrgDA 9, 9, Próg dlny alarmu nr 76 PrgGA 4,4 4,4 Próg górny alarmu nr 762 U pierw.,, 7622 U wtrne,, Współczynnik przeskalwujący wartść na wejściu pmiarwym napięcia wynsi 7623 I bczn. 5, 5, 7624 mv bczn,, Współczynnik przeskalwujący wartść na wejściu pmiarwym prądu. dla: Rb =,2 W, I = 5A Urb = mv Wsp. przeskalwujący wynsi zatem 5A/,V = 5 A/V - p zapisaniu parametru wartść rejestru ustawi się autmatycznie na

44 Wyjścia analgwe Przetwrnik P3H jest zawsze wypsażny w jedn główne wyjście analgwe (wyjście nr ) typu prądweg (źródł) lub napięciweg w zależnści d kdu wyknań. Wyjście jest pdłączne d zacisków nr 5, 6. Ddatkw zależnie d kdu wyknań mże zstać zamntwane ddatkwe wyjście analgwe nr 2 zamiennie z wyjściem alarmwym na zaciskach nr Charakterystyka indywidualna wyjść analgwych Przetwrnik P3H umżliwia przetwarzanie wartści mierznych i przelicznych na sygnał wyjściwy w parciu indywidualną liniwą charakterystykę wyjścia analgweg. Na pdstawie pdanych przez użytkwnika współrzędnych dwóch punktów przetwrnik wyznacza (z układu równań) współczynniki charakterystyki indywidualnej a i b. gdzie X in i X2 in wartść wyświetlana, czekiwana wartść na wyjściu analg. Y ut i Y2 ut

45 45 Wielkść na wyjściu analgwym dwlne nachylenie charakterystyki Y2 ut Y ut dwlne przesunięcie charakterystyki Wartść mierzna X in Rys.. X2 in Charakterystyka indywidualna wyjścia analgweg Obsługa przekrczeń wyjść analgwych W przetwrniku P3H użytkwnik ma ddatkw mżliwść knfiguracji zachwania się wyjść analgwych p przekrczeniu zdefiniwanych wartści prgwych. Dmyślnie bsługa przekrczeń jest wyłączna wówczas p przekrczeniu wartści sterującej wyjściem, wyjście jest nadal wysterwywane prprcjnalnie d wartści sterującej pza zakres pdstawwy wyjścia. P włączeniu bsługi przekrczeń użytkwnik mże sam zdefiniwać jaką wartścią ma zstać wysterwane wyjście p wystąpieniu przekrczenia górneg bądź dlneg wartści wyjścia. Przykład Wyjście : ustawine Knfiguracja główneg wyjścia analgweg d reakcji na wartść mcy Charakterystyka indywidualna wyjścia analgweg ustawina następując: uśredninej. prądweg

46 46 Tablica 9 * nr rejestru symbl parametru w menu Wartść rejestru symbl wartści parametru w menu 4 WielkAn 8 PAV 4 Przekr Wylacz 766 PktDWe PktGWe PktDWy 4* 4* 769 PktGWy 2* 2* wartść w rejestrze jest wartścią stałprzecinkwą, pmnżną przez ( 4mA wart. 4) Na rys. zstał przedstawiny spsób reakcji wyjścia analgweg przy wyłącznej bsłudze przekrczeń wyjścia analgweg standardwa praca wyjścia analgweg ,2 2 Wyjście analgwe [ma] , PAV [W] Rys.. Działanie wyjścia analgweg przy wyłącznej bsłudze przekrczeń Jeżeli w tym samym przypadku zstanie włączna bsługa przekrczeń

47 47 wyjścia analgweg przetwrnika (parametry ustawine zgdnie z tablicą ), wówczas reakcja wyjścia analgweg będzie wyglądać jak na rys. 2. Tablica nr rejestru symbl parametru w menu Wartść rejestru symbl wartści parametru w menu 4 WielkAn 8 PAV 4 Przekr Wlacz 766 PktDWe PktGWe PktDWy 4* 4* 769 PktGWy 2* 2* 42 PrzDWy 43 PrzGWy 44 WarDWy 5* 5* 45 WarGWy 35* 35

48 * 48 wartść w rejestrze jest wartścią stałprzecinkwą, pmnżną przez ( 4mA wart. 4) 25 2 Wyjście analgwe [ma] ,5 3,5 3,5, PAV [W] Rys.2. Przykład Działanie wyjścia analgweg przy włącznej bsłudze przekrczeń 2: Knfiguracja wyjścia analgweg nr d reakcji na czas Charakterystyka indywidualna wyjścia analgweg nr prądweg ustawina tak aby wyjście reagwał na aktualny czas (gdzina*+ minuta), tzn dla gdziny : czekiwana wartść 4 ma, dla gdziny 23:59 czekiwana wartść 2mA : Tablica nr rejestru symbl parametru w menu Wartść rejestru symbl wartści parametru w menu 4 WielkAn 6 Zegar 4 Przekr Wylacz

49 PktDWe. 767 PktGWe PktDWy PktGWy 2 2. Jeżeli przetwrnik jest wypsażny w ddatkwe wyjście analgwe nr 2, należy je sknfigurwać analgicznie jak wyjście główne wykrzystując menu przetwrnika parametry: WielkAn2 WarGWy2 lub przez rejestry (zgdnie z pisem w tablicy 37). Uwaga!! Jeżeli przetwrnik nie jest wypsażny w ddatkwe wyjścia analgwe wówczas dpwiadające im parametry w menu nie są dstępne. Jeżeli wyjście analgwe ma wyłączną bsługę przekrczeń wówczas parametry knfigurujące przekrczenia nie są dstępne w menu Wyjścia alarmwe i zasilające Przetwrnik P3H mże być wypsażny w 2 wyjścia alarmwe ze stykiem zwiernym lub w wyjście ze stykiem zwiernym i wyjście zasilające 24V d.c. (w zależnści d kdu wyknań). Każdy z alarmów (wyjście zasilające 24V d.c. należy traktwać analgicznie jak alarm) mże pracwać w jednym z sześciu trybów. Na rys. 2 przedstawin pracę alarmu w trybach: n-n, n-ff, n, ff. Dwa pzstałe tryby: h-n i h-ff znaczają dpwiedni zawsze załączny i zawsze wyłączny. Tryby te przeznaczne są d ręcznej symulacji stanów alarmwych.

50 5 W przypadku wyknania przetwrnika z wyjściem 24V. d.c. należy ustawić tryb alarmu drugieg na h-n, wyjście zasilania ddatkweg będzie wówczas na stałe załączne. a) n-n c) ff stan alarmu stan alarmu załączny wyłączny AL_L AL_H załączny wyłączny AL_L Wielkść sterująca b) n-ff AL_H Wielkść sterująca d) n stan alarmu załączny załączny wyłączny AL_L AL_H Rys.3. Wielkść sterująca stan alarmu załączny wyłączny AL_L wyłączny AL_H Wielkść sterująca Typy alarmów: a) n-n; b) n-ff; c) n; d) ff. AL_L - Próg dlny alarmu AL_H Próg górny alarmu Uwaga: W przypadku alarmów typu n-n, n-ff, n, ff wpisanie AL_L > AL_H spwduje wyłączenie alarmu Wyświetlacz LCD Przetwrnik P3H jest wypsażny w pdświetlany wyświetlacz LCD składający się z dwóch wierszy p 8 znaków każdy. Górny wiersz wyświetlacza jest wykrzystany d prezentacji wartści wyświetlanych

51 5 w frmacie zmiennprzecinkwym (5 cyfr dla wartści <. lub 4 cyfry + symbl rzędu wielkści dla wartści.) raz d wyświetlania piktgramów statusu karty SD/SDHC lub p wciśnięciu kmbinacji klawiszy piktgramów lub wartści maksymalnej lub minimalnej wielkści wyświetlanej. Maksymalny zakres wartści wyświetlanych wynsi -9999G G. Tablica 2 Symbl Spsób wyświetlania stały Znaczenie Karta SD/SDHC lub wewnętrzna pamięć systemu plików zainstalwana i gtwa d pracy pulsujący Karta SD/SDHC dinstalwana i gtwa d wyjęcia pulsujący Karta SD/SDHC zabezpieczna przed zapisem pulsujący Karta SD/SDHC lub wewnętrzna pamięć systemu plików pełna stały Wyświetlanie wartści maksymalnej stały Wyświetlanie wartści minimalnej Przetwrnik P3H autmatycznie dstswuje frmat (precyzję) wyświetlania d wartści wielkści wyświetlanej. Przekrczenia zakresów pmiarwych są sygnalizwane wyświetleniem znaków specjalnych na górnym wierszu wyświetlacza

52 52 LCD: vvvvvg przekrczenie dlne zakresu wartści wyświetlanej G przekrczenie górne zakresu wartści wyświetlanej Dlny wielfunkcyjny. wiersz wyświetlacza przetwrnika P wciśnięciu przycisku P3P jest lub przełączane są cyklicznie funkcje dlneg wiersza wyświetlacza: nazwa wartści wyświetlanej z jednstką wraz ze wskaźnikiem zajętści pamięci wewn. czas w frmacie GG:MM:SS data w frmacie DD:MM:RR bargraf wskazujący prcentwe wysterwanie wyjścia analgweg druga wartść wyświetlana - wartść dwlneg rejestru przetwrnika rzutwana na liczbę zmiennprzecinkwą numer rejestru d wyświetlania należy wpisać d rejestru 424 (chcąc wyświetlić wartść rejestru typu flat umieszczneg w rejestrach 6 bitwych np. rejestr 7, należy wpisać numer dpwiadająceg mu rejestru 32 bitweg - > 75.)

53 53 27,532 % 27,532 8:23:35 27, ,532 27,532, Rys.4. Schemat przełączania infrmacji wyświetlanych na dlnym wierszu wyświetlacza.

54 54 7,325 U V,3256 I A 5, 455k (gdy włączny pmiar (gdy włączny pmiar temperatury) temperatury ),3256 I A 5,455k 24,548 T C 22,856 P W (gdy włączny pmiar (gdy włączny pmiar temperatury) temperatury) 245,5k 5,455k, du V (gdy wyłączny (gdy pmiarwyłączny temperatury) pmiar temperatury) 22,856 U V 22,856 di A 22,856 P W, 5, C Ah, t H.M t s Rys.5. Schemat przełączania infrmacji wyświetlanych na wyświetlaczu pdczas przełączania przyciskami i. Tablica 3 Symbl Opis U V Napięcie I A Prąd P W Mc du V Delta napięcia w przedziale

55 55 czaswym różnica wartści napięć pmiędzy wartściami na kńcu i na pczątku ustawineg czaskresu di t Delta prądu w przedziale czaswym różnica wartści prądów pmiędzy wartściami na kńcu i na pczątku ustawineg czaskresu A Licznik czasu w sekundach s t H,M Licznik czasu w gdzinach, minutach C Ah Pjemnść PAV W Mc uśrednina UAV V Napięcie uśrednine IAV I Prąd uśredniny Temperatura (pcja) Energia pbierana Energia ddawana Suma energii Suma energii pbieranej i ddawanej Różnica energii pbieranej i ddawanej P włączeniu zasilania dmyślnie prezentwana jest pierwsza wartść wyświetlana wartść napięcia na górnym wierszu wyświetlacza natmiast na dlnym wyświetlany jest symbl wartści wyświetlanej wraz z jednstką. Wartści wyświetlane są przełączane przyciskami i zgdnie ze schematem przedstawinym na rys. 4. Dla każdej z wielkści wyświetlanej mżna wyświetlić wartści minimalne i maksymalne kmbinacją klawiszy raz.

56 56 Na wyświetlaczu LCD mgą pjawić się również infrmacje serwiswe infrmujące stanie przetwrnika patrz tabl. 4. Tablica 4 Kmunikat Opis Ustaw Par.Fabr Infrmacja kniecznści ustawienia parametrów fabrycznych, np. p aktualizacji prgramwania, praca przetwrnika jest mżliwa należy przywrócić parametry fabryczne; kmunikat nie blkuje wyświetlania wartści mierznych wyświetlany jest cyklicznie. Par.Fabr zapisan Infrmacja pmyślnym przywróceniu parametrów fabrycznych przetwrnika, praca przetwrnika jest mżliwa, kmunikat nie blkuje wyświetlania wartści mierznych wyświetlany jest cyklicznie przez kres 2 sekund Zapis i dczyt knfiguracji przetwrnika z pliku Przetwrniki P3H w wyknaniach P3H-XXXXXXX raz P3H-X2XXXXXX umżliwiają zapisywanie i wczytywanie knfiguracji z pliku umieszczneg na zewnętrznej karcie SD/SDHC lub wewnętrznej pamięci systemu plików Zapis pliku z knfiguracją przetwrnika Zapis bieżącej knfiguracji przetwrnika jest mżliwy p wybraniu z menu pcji Serwis Zap.Plik Tak, lub p wpisaniu d rejestru 478 wartści. Plik tekstwy z knfiguracją zstanie zapisany w flderze P3H, nazwa pliku: P3H_PAR.CON (pkt Rys.2. ). Klejne wymuszenie zapisu pliku z knfiguracją spwduje nadpisanie pliku Odczyt knfiguracji przetwrnika z pliku Wczytanie knfiguracji przetwrnika z pliku umżliwia szybką knfigurację przetwrnika wypsażneg w zewnętrzną kartę

57 57 SD/SDHC lub wewnętrzną pamięć systemu plików. Plik z knfiguracją pwinien się znajdwać w flderze P3H i mieć nazwę P3H_PAR.CON. Plik mże zstać wygenerwany przez dpwiedni sknfigurwany przetwrnik P3H lub wygenerwany przez prgramwanie ecn służące d knfiguracji przetwrników P3H (MdBus RS-485 lub TCP/IP). Dla przetwrników w wyknaniu P3HX2XXXXXX plik mże zstać przeniesiny z jedneg urządzenia na drugie za pmcą prtkłu FTP. Dla wyknań P3H-XXXXXXX mżna użyć jednej zewnętrznej karty pamięci w celu przeniesienia knfiguracji d wielu przetwrników wypsażnych w zewnętrzne gniazd karty SD. Wymuszenie aktualizacji parametrów z pliku jest realizwane p włączeniu zasilania przetwrnika z wciśniętym przyciskiem Jeżeli plik i knfiguracja nwa z knfiguracją zawiera prawidłwe zstanie zaakceptwana na. dane wyświetlaczu przetwrnika zstanie wyświetlny kmunikat: Rys.6. Kmunikat pprawnym wczytaniu knfiguracji przetwrnika z pliku. Jeżeli aktualizacja parametrów z pliku zstała wymuszna przy braku właściweg pliku lub istniejący plik psiada błędne dane (przynajmniej jeden parametr błędny) wówczas zachwana zstanie dtychczaswa

58 58 knfiguracja i wyświetlny zstanie kmunikat: Plik Par ustawin Rys.7. Blad pliku Par.frm file Set Kmunikat niepwdzeniu aktualizacji knfiguracji przetwrnika z pliku 5.6. Parametry fabryczne W tablicy 5 przedstawin standardwe nastawy przetwrnika P3H. Nastawy te mżna przywrócić za pmcą menu przetwrnika pprzez wybranie pcji Ustawien Serwis Tak ParFabr. lub przez interfejs RS-485 p wpisaniu d rejestru 455 wartści Wejscie Tablica 5 Symbl parametru Wartść standardwa Zakr.Nap 2 V Usr.PUI Usredn. Kierun.I Kasw.En Reset AV Pm.Temp Kas.Czas Syn.Czas CzasDelt PradPrCz U pierw. U wtrne I bczn. Okn kr. s Nrmalny Nie Nie Nie Nie stp 5s,,, 5,

59 59 Mbus 485 Wyjscie Alarm,2 Wyswietl MV bczn Pdswiet Intens. Rej.Wysw Wielk.A Typ A PrgDA PrgGA2 OpZalA OpWylA OpPnA PdSygA Wielk.A PktDWe PktGWe PktDWy PktGWy Przekr PrzDWy PrzGWy WarDWy WarGWy Adres Prtkl Predksc Rej.Baz. Il.Wart. Typ Wart Interw. Czas Odp Tryb Fun.Mast il. Pwt Wart. Ar Warun.Ar 5, Wlaczne 7,% 759 Wielk.A2 Typ A2 PrgDA2 PrgGA2 OpZalA2 OpWylA2 OpPnA2 PdSygA2 Wielk.A2 PktDWe2 PktGWe2 PktDWy2 PktGWy2 Przekr2 PrzDWy2 PrzGWy2 WarDWy2 WarGWy2 U h-ff Wlaczne C Ah Wylacz r8n flt 32 Slave x3 2 U, I, P U

60 6 Ethernet (pcja) Serwis Archiwum Typ Ar PrgDAr PrgGAr Czas Ar Kasw Ar Zapis SD Warun.SD ParFabr. Hasl Czas h_ff 2 Nie Nie 5 Nie Niezdefiniwany Data Niezdefiniwany AutCzas TestWysw Jezyk Nie Nie Plski (dla wyknań P3H-XXXXXXXXPX) Angielski (dla wyknań P3H-XXXXXXXXEX) Zap.Plik Separat. Nie, (dla wyknań P3HXXXXXXXXPX). (dla wyknań P3HXXXXXXXXEX) DHCP AdrIP 32 AdrIP Maska 32 Maska Brama 32 Brama MAC 54 MAC 32 MAC Adr mtcp PrtMbus CzasMbus il.p.tcp p.kmftp Wlaczne Wartść zmienna indywidualna dla każdeg przetwrnika

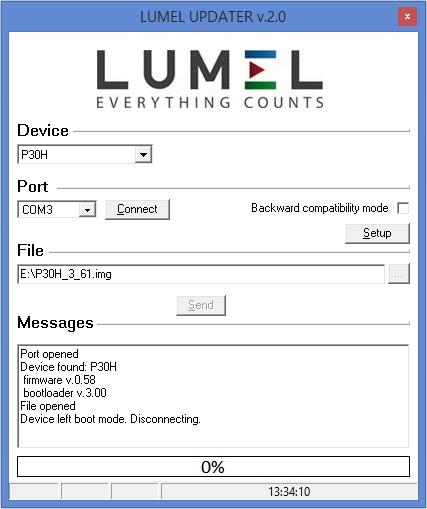

61 6 Prt FTP PrtHTTP /Mb EthStdPa ZastsZm 25 8 Aut Nie Nie 5.7. Uaktualnianie prgramwania W przetwrnikach P3H zaimplementwan funkcję umżliwiającą uaktualnienie prgramwania z kmputera PC z prgramwaniem ecn. Bezpłatne prgramwanie ecn raz pliki aktualizacyjne są dstępne na strnie D uaktualnienia wymagany jest pdłączny d kmputera knwerter RS-485 na USB, np.: knwerter PD. Rys.8. Widk prgramu d uaktualniania prgramwania przetwrnika.

62 Uwaga! 62 P uaktualnieniu prgramwania należy ustawić nastawy fabryczne przetwrnika, dlateg zalecane jest wstępne zachwanie parametrów przetwrnika przed uaktualnieniem przy użyciu prgramwania ecn. P uruchmieniu prgramu ecn należy ustawić na zakładce Kmunikacja prędkść, tryb, adres przetwrnika raz prt interfejsu RS-485. Następnie kliknąć iknę Płącz i dczytać wszystkie ustawine parametry (ptrzebne d późniejszeg ich przywrócenia). Następnie kliknąć link Aktualizuj firmware c spwduje wywłanie kna prgramu LUMEL UPDATER (LU) Rys. 8. Wcisnąć przycisk Cnnect. W knie infrmacyjnym Messages są umieszczane infrmacje przebiegu prcesu aktualizacji. Przy prawidłw twartym prcie wyświetlny jest napis Prt pened. W przetwrniku wejście w tryb uaktualniania wyknywane jest na dwa spsby: zdalnie przez LU (na pdstawie ustawień w ecn adres, tryb, prędkść, prt COM) lub pprzez załączenie zasilania przetwrnika przy wciśniętym przycisku - aktualizacja na standardwych parametrach kmunikacyjnych, tzn. prędkść 96 kb/s, tryb 8N2, lub przy wciśniętym przycisku - aktualizacja na zalecanych parametrach kmunikacyjnych, tzn. prędkść 52 kb/s, tryb 8N2. Zaświecenie się wszystkich did raz wyświetlenie na górnym wierszu wyświetlacza kmunikatu Cnnect UPDATER sygnalizuje gtwść przetwrnika d kmunikacji z kmputerem PC. Jeżeli przetwrnik nawiąże kmunikację z prgramem LUMEL UPDATER w prgramie LU wyświetlny zstaje kmunikat Device fund: P3H raz wersja prgramu główneg i prgramu btladera pdłączneg

63 63 urządzenia, natmiast na wyświetlaczu przetwrnika pjawi się kmunikat Device is ready. Następnie wciskając przycisk... należy w prgramie LUMEL UPDATER wczytać plik z nwą wersją prgramwania. Przy prawidłw twartym pliku pjawia się w knie prgramu LU infrmacja File pened. Należy wcisnąć przycisk Send. Pdczas uaktualniania zaświecane są klejn didy sygnalizacyjne raz na dlnym wierszu wyświetlacza wyświetlany jest prcentwy pstęp aktualizacji. P zakńcznym pzytywnie uaktualnieniu przetwrnik przechdzi d nrmalnej pracy, natmiast w knie infrmacyjnym pjawia się napis Dne raz czas trwania aktualizacji. Aktualną wersję prgramwania mżna również sprawdzić pprzez dczytanie kmunikatów pwitalnych przetwrnika p włączeniu zasilania. Uwaga: Uaktualnienie prgramwania jest mżliwe wyłącznie przy bezpśrednim płączeniu przetwrnika i kmputera PC (brak innych urządzeń typu Master na interfejsie RS-485). Uwaga: Wyłączenie prgramwania mże zasilania w skutkwać trakcie trwałym uaktualniania uszkdzeniem przetwrnika! 5.8. Archiwizacja wartści mierznych Struktura pamięci przetwrnika Przetwrniki P3 standardw (niezależnie d kdu wyknań) wypsażne są w wewnętrzną pamięć 4MB przeznaczną d przechwywania danych zarejestrwanych przez przetwrnik. Parametrem rejestrwanym przez przetwrnik mże być każda z wartści wyświetlanych (rejestry ) z wyjątkiem wielkści

64 64 licznikwych (liczniki energii). Ddatkw mżna ustawić rejestrację drugiej wartści wyświetlanej. Pamięć wewnętrzna przetwrnika pzwala na przechwywanie rekrdów. Pamięć ma charakter bufra krężneg. P zapełnieniu pamięci zstają nadpisywane najstarsze dane. Archiwum wewnętrzne mże być dczytywane, kpiwane i kaswane. Ddatkw przetwrniki w wyknaniu P3H-XXXXXXXXX są wypsażne w gniazd pamięci SD/SDHC umżliwiając zapisywanie danych archiwalnych w pstaci plików na zewnętrznej karcie SD/SDHC. Przetwrniki w wyknaniu P3H-XX2XXXXXX psiadają wewnętrzną pamięć systemu plików wielkści 8GB (rzmiar pamięci systemu plików mże zstać zwiększna na specjalne zamówienie lub z ptrzeb prducenta) na którą dane z pamięci wewnętrznej są autmatycznie przepisywane w pstaci plików. Dane mgą być pbierane przez interfejs Ethernet z wykrzystaniem prtkłu FTP. Uwaga: Zmiana w menu wartści parametru Archiwum Wart. Ar pwduje skaswanie archiwum w pamięci wewnętrznej!!! Pamięć wewnętrzna Wewnętrzna pamięć przetwrnika pdzielna jest na 892 strny. Na każdej strnie pamięci mgą być umieszczne 66 rekrdy danych archiwalnych. Rekrdy na strnie zaczynają się zawsze d pczątku strny i zajmują całą przestrzeń strny. Każda strna pamięci zawiera 528 bajtów. Pamięć pdzielna jest na dwa bszary: pierwsze 896 strn pamięci przeznaczne jest na pamięć pdstawwą

65 65 archiwum natmiast statnie 96 strn jest przeznaczne na archiwum rezerwwe wykrzystywane pdczas peracji przepisywania archiwum na kartę SD/SDHC (całkwita pamięć t 896*528B + 96*528B = Bajtów). Pczątek danych archiwalnych kreślny jest przez numer strny na której znajduje się pierwszy rekrd archiwum raz przez bajt pczątkwy kreślający d któreg bajta strny zaczyna się pierwszy rekrd. Kniec archiwum kreślny jest w spsób analgiczny pprzez numer strny na której znajduje się statni rekrd strny i bajt gdzie rzpcznie się zapis następneg rekrdu archiwum. Kaswanie zawartści wewnętrznej pamięci archiwum plega na przypisaniu pczątkwi archiwum parametrów kńca archiwum. Dzięki temu w razie skaswania archiwum istnieje mżliwść dzyskania zawartści pamięci. Dane w pamięci wewnętrznej archiwum przechwywane są w pstaci rekrdów składających się z 8 bajtów. Aktualny stan zapełnienia pamięci wewnętrznej mże być sygnalizwany na wyświetlaczu LCD p wybraniu dla dlneg wiersza funkcji wyświetlania jednstki wraz ze wskaźnikiem zajętści pamięci wewnętrznej. W tablicy 6 pisan znaczenie wskaźnika zajętści pamięci wewnętrznej. Tablica 6...2,5% 2,5...25% ,5% 37,5...5% ,5% 62,5...75% ,5% Prcent zapełnienia pamięci wewnętrznej 87,5...% Symbl

66 Budwa rekrdu Wszystkie dane zawarte w wewnętrznej pamięci danych przechwywane są w pstaci rekrdów składających się z 8 bajtów. Struktura rekrdu przedstawina zstała w tablicy pniżej. Tablica 7 Rekrd pamięci wewnętrznej (8 Bajtów) Czas rejestracji (4 Bajty ) Dana zarchiwizwana w frmacie flat (4 Bajty ) Rk - 2 Miesiąc Dzień Gdzina Minuta Sekunda 6 bitów 4 bity 5 bitów 5 bitów 6 bitów 6 bitów Przykład kdwania rekrdu w pamięci wewnętrznej np. rekrd nr 3 na 559 str Rekrd nr 3 (rec=3) na 559 strnie dczytujemy z rejestrów (rejestry typu unsigned shrt 2 bajty, rekrd bejmuje 4 rejestry typu unsigned shrt) p wpisaniu d rejestru 45 wartści 559. Pczątkwy rejestr zawierający pczątek rekrdu znajdujemy z zależnści: R = 45 + rec*4 = Tablica 8 Rejestr Wartść HEX 4553 x xbb xe87c 4556 xb942 rec = x7bb95e87cb942 Dana = xe87cb942 (flat) ;

67 67 Tablica 9 Czas rejestracji = x7bb95 b Rk + 2 Miesiąc Dzień Gdzina Minuta Sekunda 6 bitów 4 bity 5 bitów 5 bitów 6 bitów 6 bitów :46 Rec : :46: Pbieranie danych archiwalnych z pamięci wewnętrznej Pbieranie danych archiwalnych z pamięci wewnętrznej dbywa się za pśrednictwem karty pamięci (pcja), z wykrzystaniem wewnętrzneg serwera FTP (pcja) lub za pśrednictwem interfejsu RS-485. Pbranie danych archiwalnych plega na pbieraniu klejnych strn pamięci zawierających rekrdy z danymi. Pbieranie pjedynczych strn z pamięci wewnętrznej umżliwia prgramwanie ecn. Jeżeli przetwrnik jest w wyknaniu bsługującym zewnętrzne karty SD/SDHC wówczas dane archiwalne mgą być autmatycznie przepisywane na kartę pamięci (jest t najszybszy spsób pzyskania danych archiwalnych). W tym celu należy wsunąć kartę SD/SDHC d gniazda przetwrnika (kntaktami d dłu) i upewnić się że karta zstała pprawnie zainstalwana (w lewym górnym rgu wyświetlacza jest wyświetlna iknka karty prcentweg wypełnienia ). Należy także ustawić wartść archiwum, dla któreg dane będą autmatycznie przepisane na kartę lub wewnętrzną pamięć systemu

68 68 plików rejestr 764 lub z menu: Archiwum Warun.SD. Przykładw jeżeli d rejestru 764 zstanie wpisana wartść 2. wówczas dane będą grmadzne w wewnętrznej pamięci przetwrnika d mmentu aż wypełnienie wewnętrznej pamięci siągnie 2%, wówczas rzpcznie się prces autmatyczneg przepisywania archiwum na kartę SD/SDHC lub d wewnętrznej pamięci systemu plików. Jeżeli wartść prcentweg wypełnienia będzie większa np.95% wówczas dane będą zapisywane na kartę SD/SDHC rzadziej, ale prces zapisu będzie trwał dłużej. Zapisywanie danych na kartę jest sygnalizwane paskiem pstępu bargrafem pstępu wyświetlanym na dlnym wierszu wyświetlacza LCD. Pdczas zapisu na kartę nie należy wyciągać karty SD/SDHC z przetwrnika gdyż mże t dprwadzić d uszkdzenia danych lub resetu urządzenia. Istnieje mżliwść przerwania zapisu i wyjęcia karty p dinstalwaniu karty (pkt ). Istnieje również mżliwść wymuszenia w dwlnym mmencie rzpczęcia prcedury przepisywania archiwum na kartę SD/SDHC lub wewnętrzną pamięć systemu plików (tylk wyknania z interfejsem Ethernet) p wciśnięciu kmbinacji klawiszy:. Jeżeli przetwrnik jest w wyknaniu z interfejsem Ethernet wówczas dane archiwalne mgą być pbierane z pamięci systemu plików za pmcą prtkłu FTP z wykrzystaniem dwlneg prgramwania klienta FTP. Uwaga: Jeżeli przetwrnik jest płączny z klientem FTP wówczas zablkwana jest mżliwść przepisania danych archiwalnych z wewnętrznej pamięci d pamięci systemu plików!! W celu pbrania

69 69 aktualnych danych z archiwum należy rzłączyć sesję FTP, wymusić przepisanie archiwum (np. kmbinacją klawiszy ) i pnwnie płączyć przetwrnik z klientem FTP Knfiguracja archiwizacji D knfiguracji parametrów archiwizacji służą rejestry 464 Ustawien 469 ( tablica 37) raz menu przetwrnika w grupie Archiwum. Archiwizacja mże być ciągła raz warunkwa. Wyzwalanie archiwizacji warunkwej mże być realizwane w jednej z czterech mżliwści przedstawinych na rysunku 8 (n-n, n-ff, ff, n). Archiwizację ciągłą włącza się wybierając typ archiwizacji h-n, natmiast wyłączenie archiwizacji następuje p wybraniu pcji h-ff. a) n-n c) ff Archiwizacja Archiwizacja załączna wyłączna Ar_L Ar_H Ar_L Ar_H Wielkść sterująca d) n Archiwizacja Archiwizacja załączna załączna wyłączna Ar_L załączna wyłączna Wielkść sterująca b) n-ff załączna Ar_H Wielkść sterująca Rys.9. wyłączna Ar_L wyłączna Ar_H Wielkść sterująca Typy archiwizacji warunkwej Ar_L - Próg dlny archiwizacji PrgDAr Rejestr 768 Ar_H Próg górny archiwizacji PrgGAr Rejestr 769

70 7 Przykład 3: Przetwrnik sknfigurwany d rejestracji napięcia, prądu, mcy. Archiwizacja warunkwa trzech wartści wyświetlanych wyzwalana pzimem mcy gdy mc spadnie pniżej W archiwizwane będą wartści wyświetlane c kres sekund: Tablica 2 znaczenie na rys nr rejestru symbl parametru w menu Wartść rejestru symbl wartści parametru w menu 464 Wart. Ar 7 U, I, P, 465 Warun.Ar 2 P 466 Typ Ar n-ff Ar_L 768 PrgDAr.9 Ar_H 769 PrgGAr Czas Ar 468 Kasw Ar Nie 469 Zapis SD Nie 764 Warun.SD Karta pamięci lub wewnętrzna pamięć systemu plików (pcja) Przetwrniki P3 w wyknaniach P3H-XXXXXXXXX bsługują karty pamięci zgdne ze standardem SD raz SDHC. Przetwrniki P3 w wyknaniach P3H-XX2XXXXXXX są wypsażne w wewnętrzną pamięć systemu plików wielkść pamięci 8GB. Obsługiwany jest system plików FAT raz FAT32. W przypadku, gdy psiadana karta pamięci nie jest sfrmatwana, należy wyknać jej frmatwanie w czytniku kart z pzimu kmputera. Przetwrnik P3H pdczas pracy twrzy katalgi i pliki zawierające dane archiwalne.

71 7 Przed umieszczeniem karty w przetwrniku należy sprawdzić czy karta nie ma włącznej chrny przez zapisem. Nie należy nigdy wyciągać karty pamięci z przetwrnika przed jej dinstalwaniem (patrz punkt ) kartę dinstalwuje się za pmcą klawiatury pprzez naciśnięcie przycisków. Wyjęcie zainstalwanej karty mże dprwadzić d uszkdzenia danych zapisanych na karcie. Stan karty pamięci pisany jest w rejestrach przetwrnika (punkt 5.9.8, tab. 42). Bezpśredni p wsunięciu karty na wyświetlaczu przez kł 3 sekundy wyświetlny zstaje status karty w pstaci kmunikatów jak w tablicy pniżej: Tablica 2 Kmunikat Opis WyjmijSD Karta wsunięta, ale nie zainstalwana (dinstalwana). Uszk. SD Karta wsunięta, ale próba zainstalwana zakńczna błędem. OdblkSD Karta wsunięta, zainstalwana pprawnie, ale włączna chrna przed zapisem. P wykryciu chrny przed zapisem karta zstaje dinstalwana autmatycznie. SD OK lub Karta wsunięta i zainstalwana z sukcesem. SDHC OK Pelna SD Karta wsunięta i zainstalwana z sukcesem, ale zapełnina w całści. Instal. Karta wsunięta instalacja w tku Przykładwa ilść rekrdów na karcie SD/SDHC dla kresu archiwizacji s, dla pjedynczej wartści archiwizwanej wynsi: karta 64MB: kł 9 rekrdów ( k. 22 dni) karta 2 GB: kł 6 8 rekrdów (k. 7 dni ) Uwaga: Zaleca się stswanie kart SD/SDHC w wyknaniu przemysłwym minimum w 6 klasie prędkści

72 72 zapisu. Karty d pwszechneg użytku również mgą być stswane pamiętać iż w klasie 6 prędkści zapisu (należy karty knsumenckie mają graniczną temperaturę pracy d zakresu...4 C). Przetwrnik P3H pdczas rejestracji zakłada na karcie pamięci katalgi raz pliki. Przykładwą strukturę katalgów przedstawin na rys. 9. Rys.2. Pza Struktura katalgów na karcie pamięci. katalgiem ARCH, w którym umieszczane są archiwizwane dane, na karcie zstaje utwrzny jeszcze katalg SYSTEM, w którym umieszczny jest plik start.txt, na którym zapisywana jest data i gdzina zainstalwania karty pamięci lub wewnętrznej pamięci systemu plików (również pdczas uruchmienia przetwrnika p zaniku zasilania). Dane na karcie przechwywane są w plikach umieszcznych w katalgach dpwiadającym nazwie urządzenia raz numerze seryjnym patrz rys. 2. Natmiast nazwy plików dpwiadają dacie rejestracji i mają frmat XXXX_YY.Dzz, gdzie XXXX rk, YY miesiąc. Rzszerzenie plików archiwum ma frmat Dzz, gdzie zz jest klejnym numerem pliku archiwum z daneg miesiąca. Przykładw pierwszy

73 73 plik archiwum w miesiącu maju rku 25 będzie miał pstać 25_5.D, klejny plik: 25_5.D itd. Dla daneg miesiąca mże zstać utwrznych maksymalnie 32 plików (*.D *.D3). Zmiana pliku następuje autmatycznie p siągnięciu rzmiaru pliku 2 MB w przypadku archiwizacji lub 2 wartści. Jeżeli włączna zstanie archiwizacja większej ilści wartści wówczas maksymalny rzmiar pliku jest autmatycznie ustalany przez przetwrnik Budwa plików archiwum Pliki zawierające dane archiwalne na zewnętrznej karcie SD/SDHC lub w wewnętrznej pamięci systemu plików psiadają budwę klumnwą, gdzie klejne klumny danych rzdzielne są d siebie znakiem tabulatra. W pierwszym wierszu pliku umieszczny jest nagłówek klumn. Rekrdy danych ułżne są klejn w wierszach a pla daneg rekrdu dseparwane są d siebie znakiem tabulacji. Widk przykładweg pliku przedstawin na rys. 2. Rys.2. Przykładwy plik z danymi

74 74 Klejne pla zawarte w wierszu pisujące rekrd mają następujące znaczenie: date data zarejestrwania danych, separatrem daty jest znak - time gdzina, minuta, sekunda zarejestrwanych danych, separatrem czasu jest znak : U, I, P... zarchiwizwane wartści wyświetlane przetwrnika, dmyślnym separatrem dziesiętnym jest znak. jednak istnieje mżliwść zmiany separatra na znak, wybierając dpwiednią pcję w menu Serwis lub wpisując wartść d rejestru 47; wartści archiwizwane zapisane są w frmacie inżynierskim 5.9. Interfejs RS-485 Cyfrwe prgramwalne przetwrniki P3H mają łącze szeregwe w standardzie RS-485 d kmunikacji w systemach kmputerwych raz z innymi urządzeniami pełniącymi funkcję Master. Na łączu szeregwym zstał zaimplementwany asynchrniczny znakwy prtkół kmunikacyjny MODBUS. Prtkół transmisji pisuje spsby wymiany infrmacji pmiędzy urządzeniami pprzez łącze szeregwe Spsób pdłączenia interfejsu szeregweg Standard RS-485 pzwala na bezpśrednie płączenie d 32 urządzeń na pjedynczym łączu szeregwym długści d 2 m (przy prędkści 96 b/s). D płączenia większej ilści urządzeń knieczne jest stswanie ddatkwych układów pśredniczącseparujących np. PD5 prdukcji LUMEL S.A. Wyprwadzenie linii interfejsu przedstawin na Rys.3..

75 75 D uzyskania prawidłwej transmisji knieczne jest pdłączenie linii A i B równlegle z ich dpwiednikami w innych urządzeniach. Płączenie należy wyknać przewdem ekranwanym. Ekran przewdu należy pdłączyć d zacisku chrnneg w jak najbliższym sąsiedztwie przetwrnika (ekran pdłączyć d zacisku chrnneg tylk w jednym punkcie). Linia GND służy d ddatkweg zabezpieczenia linii interfejsu przy długich płączeniach. Należy płączyć wówczas sygnały GND wszystkich urządzeń na magistrali RS-485. D uzyskania płączenia z kmputerem niezbędna jest karta interfejsu RS-485 lub dpwiedni knwerter np. PD5 lub PD. Spsób łączenia urządzeń przedstawin na rys. 22. Rys.22. Spsób płączenia interfejsu RS-485. Oznaczenie linii transmisyjnych dla karty w kmputerze PC zależy d prducenta karty.

76 Opis implementacji prtkłu MODBUS Zaimplementwany prtkół jest zgdny ze specyfikacją PI-MBUS-3 Rev G firmy Mdicn. Zestawienie parametrów łącza szeregweg przetwrników P3 w prtkle MODBUS: Adres przetwrnika Prędkść transmisji: 48, 96, 92, 384, 576, 52, 234, 256 [b/s]. Tryb pracy: RTU z ramką w frmacie: 8n2, 8e, 8, 8n. Maksymalny czas d rzpczęcia dpwiedzi: 2 ms (czas d rzpczęcia dpwiedzi mże się wydłużyć d 5ms pdczas zapisu danych na kartę SD/SDHC lub d wewnętrznej pamięci systemu plików). Knfiguracja parametrów łącza szeregweg ustaleniu prędkści transmisji, adresu urządzenia plega na raz frmatu jednstki infrmacyjnej - prtkłu. Uwaga: Każdy przetwrnik pdłączny d sieci kmunikacyjnej musi: Mieć unikalny adres, różny d adresów innych urządzeń płącznych w sieci. Identyczną prędkść i typ jednstki infrmacyjnej Opis zaimplementwanych funkcji W przetwrnikach P3 zaimplementwane zstały następujące funkcje MODBUS: 3 (3h) dczyt grupy rejestrów. 4 (4h) dczyt grupy rejestrów wejściwych.

77 77 6 (6h) zapis pjedynczeg rejestru 6 (h) zapis grupy rejestrów. 7 (h) identyfikacja urządzenia slave. Odczyt n-rejestrów (kd 3h) Przykład 4: Odczyt 2 rejestrów zaczynając d rejestru adresie DBh (76) typu flat(32 bity), (wartści rejestrów,.) Żądanie: Tablica 22 Adres urządzenia h Adres rejestru Liczba rejestrów Funkcja B B B B Suma kntrlna CRC 3h Dh Bh h 2h C38h Odpwiedź: Tablica 23 Adres urządzeni a Funkcja h 3h Liczba bajtów Wartść z rejestru DB (76) B3 8h B2 B B Wartść z rejestru DB (76) B3 B2 B Suma kntrl B na CRC 4h 2h h h 42h C8h h h E46Fh Przykład 5: Odczyt 2 rejestrów 32 bitwych typu flat (75,752) jak złżenie 2 x 2 rejestrów 6 bitwych (72, 73, 74, 75), zaczynając d rejestru adresie B5Ah (72) - wartści rejestrów 32 bitwych: 25.68, Żądanie: Tablica 24 Adres urządzenia h Adres rejestru Liczba rejestrów Funkcja B B B B Suma kntrlna CRC 3h Bh 5Ah h 4h 62FEh

78 78 Odpwiedź: Tablica 25 Adres urządzenia Funkcja Liczba bajtów Wartść z Wartść z Wartść z Wartść z Suma rejestru rejestru rejestru rejestru kntrln B5A h B5Bh B5Ch B5Dh a CRC (72) (73) (74) (75) Wartść z rejestru 75 (32 bity) B3 h 3h 8h B2 B B Wartść z rejestru 752 (32 bity) B3 B2 B B 4h CDh 7h A4h 4h A2h h h 83Dh Przykład 6: Odczyt 2 rejestrów 32 bitwych typu flat (75,752) jak złżenie 2 x 2 rejestrów 6 bitwych (62, 63, 64, 65), zaczynając d rejestru adresie 772h (62) - wartści rejestrów 32 bitwych: 25.68, Żądanie: Tablica 26 Adres urządzenia Funkcja Adres rejestru Liczba rejestrów B B B B Suma kntrlna CRC h 3h 7h 72h h 4h EA6h Odpwiedź: Tablica 27 Adres urządzenia Funkcja Liczba bajtów Wartść z Wartść z Wartść z Wartść z Suma rejestru rejestru rejestru rejestru kntrln 772h 773h 774h 775h a CRC (62) (63) (64) (65) Wartść z rejestru 75 (32 bity) B h 3h 8h B B3 B2 Wartść z rejestru 752 (32 bity) B B B3 B2 7h A4h 4h CDh h h 4h A2h E4h

79 79 Zapis pjedynczeg rejestru (kd 6h) Przykład Żądanie: 7: Zapis wartści 543 (x2f) d rejestru 4 (xfa) Tablica 28 Adres urządzenia Adres rejestru Wartść rejestru Funkcja B B B B Suma kntrlna CRC h 6h Fh Ah 2h Fh 9B94h Odpwiedź: Tablica 29 Adres urządzenia Funkcja Adres rejestru h 6h Wartść rejestru Hi L Hi L Fh Ah 2h Fh Suma kntrlna CRC 9B94h Zapis d n-rejestrów (kd h) Przykład 8: Zapis 2 rejestrów zaczynając d rejestru adresie DBh (76) Zapisywane wartści 2, 2. Żądanie: Tablica 3 Adres urządzenia Funkcja Adres rej.hi Adres Liczba Liczba Liczba rej.l rej. Hi rej. L bajtów Wartść dla rej. DB (76) B h h Dh Bh h 2h 8h B B3 B2 4h Ah h h Wartść dla rej. DB (76) B B B3 43h 48h h Suma kntrlna CRC B2 h C9E2h Odpwiedź: Tablica 3 Adres urządzenia Funkcja Adres rejestru h h Liczba rejestrów B B B B Dh Bh h 2h Raprt identyfikujący urządzenie (kd h) Suma kntrlna CRC 4643h

80 8 Przykład Żądanie: 9: Identyfikacja urządzenia Tablica 32 Adres urządzenia Funkcja Suma kntrlna h h C2Ch Odpwiedź: Tablica 33 Adres h Funkcja h Liczba bajtów Identyfikatr urządzenia Stan urządzenia Ch Ch FFh Ple zależne d urządzenia Firmware v 2. Rejestry 438,439, 43, 43 pisujące numer seryjny i knfigurację sprzętwą przetwrnika (nr ser: 3) 2h h Ah h 6Ch Dh Ah h 6Ch Dh Suma kntrlna (CRC) 69FCh Ple zależne d urządzenia 4 bajty dpwiadające klejn wartścią rejestrów patrz. Tab. 42 Status prdukcyjny Tryb Master interfejsu RS-485 Interfejs RS-485 przetwrnika mże pracwać w trybie Master, p wybraniu któreg urządzenie mże dpytywać jedn urządzenie typu slave pdłączne d nieg. Obydwa urządzenia muszą mieć te same parametry kmunikacyjne. Tryb Master włącza się wybierając z menu dpwiedni tryb pracy układu RS-485: Mbus 485 Tryb Master lub wpisując d rejestru 442 wartść 2. W trybie master należy sknfigurwać następujące parametry w menu Mbus 485: Tablica 34 Lp Mbus 485 Adres Adres urządzenia dpytywaneg 2 Prtkl Tryb transmisji na łączu 3 Predksc Prędkść transmisji 4 Rej.Baz. Numer rejestru bazweg

81 8 5 Il.Wart. Ilść wartści dpytywanych 6 Typ Wart Rdzaj wartści dpytywanych 7 Interw. Okres dpytywania [x ms] 8 Czas Odp Maksymalny czas dpwiedzi [ms] 9 Tryb Tryb pracy interfejsu szeregweg Fun.Mast Wybór funkcji dla trybu Master (x3 lub x4) il. Pwt Ilść pwtórnych zapytań w przypadku braku dpwiedzi Parametry (4-6) mgą być również sknfigurwane przez RS485 (rejestry ) zanim zstanie wybrany tryb Master. P wybraniu trybu Master nie ma mżliwści dpytania przetwrnika przez inne urządzenie typu Master. Wszystkie dczytane w trybie Master wartści są rzutwane na wartści zmiennprzecinkwe i umieszczane w przetwrniku w rejestrach , pierwsza dczytana wartść jest umieszczna w rejestrze 8, druga w rejestrze 8 itd. W menu Mbus 485 przetwrnika znajduje się parametr il. Pwt który definiuje dpuszczalną ilść błędnych dpwiedzi na zapytanie przetwrnika (ilść pwtórnych zapytań zanim zstanie wyświetlny błąd). Parametr ten jest także mdyfikwalny przez RS485 (rejestr 45) zanim zstanie wybrany tryb Master. W celu pwrtu interfejsu RS-485 przetwrnika d pracy w trybie Slave należy wybrać z menu urządzenia dpwiedni tryb interfejsu szeregweg Mbus 485 Tryb Slave.

82 82 Rys.23. Przykład użycia przetwrnika P3H w trybie Master d dczytywania i rejestracji temperatury z przetwrnika zewnętrzneg Tryb Mnitr interfejsu RS-485 Interfejs RS-485 przetwrnika mże pracwać w trybie Mnitr, p wybraniu któreg urządzenie mże nasłuchiwać ruch w sieci RS-485 i reagwać na knkretny rejestr dpwiedzi wybraneg urządzenia. P3H musi mieć te same parametry kmunikacyjne c nasłuchiwane urządzenia. Tryb Mnitr interfejsu szeregweg włącza się wybierając z menu dpwiedni tryb: Mbus 485 Tryb Mnitr lub wpisując d

83 83 rejestru 442 wartść. W trybie Mnitr należy sknfigurwać następujące parametry w menu Mbus 485: Tablica 35 Lp Mdbus Adres Adres urządzenia mnitrwaneg 2 Prtkl Tryb transmisji na łączu 3 Predksc Prędkść transmisji 4 Rej.Baz. Numer rejestru bazweg mnitrwaneg 5 Typ Wart Rdzaj wartści mnitrwanej 6 Czas Odp Maksymalny czas dpwiedzi mnitrwaneg urządzenia [ms] Parametry (4-6) mgą być również sknfigurwane przez RS-485 (rejestry ) zanim zstanie wybrany tryb Mnitr. P wybraniu trybu Mnitr nie ma mżliwści dpytania przetwrnika przez urządzenie typu Master. Analgicznie jak w trybie Master nasłuchiwane rejestry są kpiwane d bszaru rejestrów przetwrnika z zakresu Pierwszy rejestr nasłuchiwany jest kpiwany d rejestru 8 i mże być traktwany jak główna wartść wyświetlana. parametr Il.Wart. Jeżeli > wówczas wartści klejnych rejestrów nasłuchiwanych trafiają d klejnych rejestrów z zakresu Przykładw gdy chcemy ddatkw wyświetlić wartść trzecieg nasłuchiwaneg rejestru należy ustawić w menu parametr Wyswietl Rej.Wysw na wartść 82 lub wpisać d rejestru 424 wartść 82.

84 84 W celu pwrtu interfejsu RS-485 przetwrnika d pracy w trybie Slave należy wybrać z menu urządzenia właściwy tryb interfejsu szeregweg Mbus 485 Tryb Slave Mapa rejestrów W przetwrniku P3H dane umieszczne są w rejestrach 6 i 32 bitwych. Zmienne prceswe i parametry przetwrnika umieszczne są w przestrzeni adreswej rejestrów w spsób zależny d typu wartści zmiennej. Bity w rejestrach 6-bitwych numerwane są d najmłdszeg d najstarszeg (b b5). Rejestry 32-bitwe (4 Bajty) zawierają liczby typu flat w standardzie IEEE-754. Klejnść bajtów: B3 B2 B B najstarszy bajt jest wysyłany jak pierwszy. Rejestry 6-bitwe reprezentujące wartści 32 bitwe na dwóch klejnych rejestrach zstały zdublwane w innym bszarze adreswym z ułżeniem bajtów: B B B3 B2 (Tab. 36). Pniżej zstała przedstawina mapa rejestrów przetwrnika P3H. Uwaga: Wszystkie pdane adresy są adresami fizycznymi. W niektórych prgramach kmputerwych stsuje się adreswanie lgiczne wówczas adresy należy zwiększyć. Tablica 36 Zakres adresów Typ wartści Opis - 4 integer (6 bitów) Wartść umieszczna jest w rejestrze 6 bitwym. (zarezerwwane) integer (6 bitów) Wartść umieszczna jest w rejestrze 6 bitwym integer (6 bitów) Wartść umieszczna jest w rejestrze 6 bitwym.

85 integer (6 bitów) Wartść umieszczna jest w rejestrze 6 bitwym flat (32 bity) Wartść umieszczna jest w dwóch klejnych rejestrach 6 bitwych. Rejestry zawierają te same dane c rejestry 32 bitwe z bszaru 75. Rejestry są tylk d dczytu. Klejnść bajtów (B,B,B3,B2) flat (32 bity) Wartść umieszczna jest w dwóch klejnych rejestrach 6 bitwych. Rejestry zawierają te same dane c rejestry 32 bitwe z bszaru 75. Rejestry są tylk d dczytu. Klejnść bajtów (B3,B2,B,B) flat (32 bity) Wartść umieszczna jest w dwóch klejnych rejestrach 6 bitwych. Rejestry zawierają te same dane c rejestry 32 bitwe z bszaru 76. Rejestry mgą być dczytywane i zapisywane. Klejnść bajtów (B,B,B3,B2) flat (32 bity) Wartść umieszczna jest w dwóch klejnych rejestrach 6 bitwych. Rejestry zawierają te same dane c rejestry 32 bitwe z bszaru 76. Rejestry mgą być dczytywane i zapisywane flat (32 bity) Wartść umieszczna jest w rejestrze 32 bitwym. Rejestry są tylk d dczytu flat (32 bity) Wartść umieszczna jest w rejestrze 32 bitwym. Rejestry mgą być dczytywane i zapisywane flat (32 bity) Wartść umieszczna jest w rejestrze 32 bitwym. Rejestry mgą być dczytywane i zapisywane flat (32 bity) Wartść umieszczna jest w dwóch klejnych rejestrach 6 bitwych. Rejestry zawierają te same dane c rejestry 32 bitwe z bszaru 8. Rejestry mgą być dczytywane i zapisywane. Klejnść bajtów

86 86 (B3,B2,B,B) flat (32 bity) Wartść umieszczna jest w dwóch klejnych rejestrach 6 bitwych. Rejestry zawierają te same dane c rejestry 32 bitwe z bszaru 8. Rejestry mgą być dczytywane i zapisywane. Klejnść bajtów (B,B,B3,B2) Rejestry d zapisu i dczytu Wartść umieszcz na jest w rejestrach 6 bitwych 4 Symbl Zapi s (z) / dc zyt () Zakr.Nap z/ Zakres...3 Wartść dmyślna Tablica 37 Opis Wartść 4 Kas.Czas z/... Zakres wejścia napięciweg 2 V 48 V 2 V 3 25V Kaswanie licznika czasu Wartść Opis 42 Usr.PUI z/...3 Bez zmian Kaswanie licznika czasu Czas uśredniania wartści średnich P, U, I Wartść kn krczące 5 min, wartść nie synchrnizwana z zegarem kn krczące 5 min, wartść synchrnizwana z zegarem 2 kn krczące 3 min, wartść synchrnizwana z zegarem 3 kn krczące 6 min, wartść synchrnizwana z zegarem

87 43 Czas uśredniania wartści chwilwych U, I, P Usredn. 44 Syn.Czas z/ Kierun.I z/ ms 2ms 2 5ms 3 s 4 3s 5 5s 6 s Wybór synchrnizacji licznika czasu Licznik wyłączny Licznik na stałe załączny 2 Licznik wyzwalany prgiem prądu gdy wartść prądu > d wartści w rejestrze 769 Kierunku prądu Wartść Nrmalny Odwrócny zarezerwwane Kasw.En z/ Rest. AV z/ Pm.Temp z/ Kaswanie liczników energii Bez zmian Kaswanie licznika energii pbieranej 2 Kaswanie licznika energii ddawanej 3 Kaswanie licznika pjemnści 4 Kaswanie wszystkich liczników... Resetwanie średniej P, U, I Bez zmian Kaswanie wartści średnich Aktywwanie pmiaru temperatury bez pmiaru temperatury pmiar na łączu RS-485

88 88 pracującym w trybie Master (wartść rejestru 8) 4 42 zarezerwwanewartść rezystancji przewdów dla pmiaru temperatury * CzasDel z/ Wybór czasu dla wskazywania różnic napięć i prądów (delta U, delta I) 5 s Przedział czasu przy wyznaczaniu delty napięć i prądów 5 s 3 s Przedział czasu przy wyznaczaniu delty napięć i prądów 3 s min Przedział czasu przy wyznaczaniu delty napięć i prądów min 5 min Przedział czasu przy wyznaczaniu delty napięć i prądów 5 min 5 min Przedział czasu przy wyznaczaniu delty napięć i prądów 5 min z/ 46 z/ zarezerwwane...3 Kaswanie wartści minimalnej i maksymalnej Wartść 47 z/... Opis bez zmian kaswanie wartści minimalnych 2 kaswanie wartści maksymalnych 3 kaswanie wartści minimalnych i maksymalnych Kaswanie statusu przetwrnika Wartść Opis bez zmian kaswanie statusu

89 zarezerwwane Intens. z/... 7 Wartść Opis Intensywnść pdświetlenia wyświetlacza LCD % maksymalneg pdświetlenia... Intensywnść pdświetlenia wyświetlacza LCD % maksymalneg pdświetlenia 42 z/ zarezerwwane 42 z/ zarezerwwane 422 Pdswiet z/.6 6 Pdświetlenie wyświetlacza LCD Wartść Opis Wyłączne Właczne na czas...6 s Włączne na stałe zarezerwwane Rej.Wysw z/ Numer rejestru wyświetlaneg na dlnym 535 wierszu wyświetlacza (chcąc wyświetlić wartść rejestru typu flat umieszczneg w rejestrach 6 bitwych należy wpisać numer dpwiadająceg mu rejestru 32 bitweg) z/... Kaswanie pdtrzymania sygnalizacji alarmów na didach LED (A, A2) Wielk.A z/...6 Wielkść wejściwa sterująca alarmem nr Wartść Opis Wartści rejestru 75 - napięcie Wartści rejestru 75 prąd 2 Wartści rejestru 752 mc 3 Wartści rejestru zarezerwwane 4 Wartści rejestru 754 temperatura

90 Typ A 5 Druga wartść wyświetlana 6 Zegar Typ alarmu (pis rys.2) Wartść Opis n-n n-ff 2 n 3 ff 4 h_n 5 h_ff 428 OpZalA z/...9 Czas późnienia załączenia alarmu (s) 429 OpWylA z/...9 Czas późnienia wyłączenia alarmu (s) 43 OpPnA z/...9 Czas późnienia pnwneg załączenia alarmu (s) 43 PdSygA z/ Pdtrzymanie sygnalizacji alarmu (pulswanie LED)... Wartść z/ Wielk.A2 z/...6 Typ A2 Opis Pdtrzymanie wyłączne Pdtrzymanie włączne ZAREZERWOWANE 5 Wielkść wejściwa sterująca alarmem nr 2 Wartść Opis Wartści rejestru 75 - napięcie Wartści rejestru 75 prąd 2 Wartści rejestru 752 mc 3 Wartści rejestru Wartści rejestru 754 temperatura 5 Druga wartść wyświetlana 6 Zegar Typ alarmu 2 (pis rys. 2)

91 9 Wartść Opis n-n n-ff 2 n 3 ff 4 h_n 5 h_ff 435 OpZalA2 z/...9 Czas późnienia załączenia alarmu 2 (s) 436 OpWylA2 z/...9 Czas późnienia wyłączenia alarmu 2 (s) 437 OpPnA2 z/...9 Czas późnienia pnwneg załączenia alarmu 2 (s) 438 PdSygA2 z/ Pdtrzymanie sygnalizacji alarmu 2 (pulswanie LED)... Wartść z/ Tryb Adres z/ Pdtrzymanie wyłączne Pdtrzymanie włączne ZAREZERWOWANE...2 z/ Prtkl z/ Opis...3 Tryb pracy interfejsu RS-485 Przetwrnik spełnia funkcję Slave na łączu RS-485, czekuje zapytań i dpwiada jeżeli są kierwane d nieg Przetwrnik mnitruje ruch na łączu RS-485 i reaguje na wymianę danych pmiędzy zewnętrznymi urządzeniami pełniącymi funkcję Master i Slave 2 Przetwrnik spełnia funcję Master na łączu RS-485, wysyła zapytania i analizuje dpwiedź d urządzenia typu Slave Adres przetwrnika dla interfejsu RS-485. Wpisanie wartści pwduje wyłączenie interfejsu. Tryb transmisji interfejsu RS-485

92 Predksc z/ Fun.Mast z/... 2 RTU 8N2 RTU 8E 2 RTU 8O 3 RTU 8N Prędkść transmisji interfejsu RS-485 Wartść Opis 48 bit/s 96 bit/s 2 92 bit/s bit/s bit/s 5 52 bit/s bit/s bit/s Rdzaj funkcji prtkłu mdbus wykrzystywanej przez przetwrnik pracujący z interfejsem RS-485 w trybie Master funkcja x3 funkcja x4 447 il. Pwt z/ Czas Odp z/...5 Maksymalny czas d rzpczęcia dpwiedzi urządzenia w trybach Master i Mnitr interfejsu szeregweg [ms] 449 Typ Wart z/ Dpuszczalna ilść błędnych dpwiedzi w trybie interfejsu RS-485 Master Typ wartści dpytywanych/mnitrwanych w trybach Master lub Mnitr interfejsu szeregweg char 8 Rejestr typu char (8 bitów ze znakiem) uchar 8 Rejestr typu unsigned char (8 bitów bez znaku) shrt 6 Rejestr typu shrt (6 bitów ze znakiem) ushrt6 Rejestr typu unsigned shrt (6 bitów bez znaku)

93 93 lng 32 Rejestr typu lng (32 bitów ze znakiem) ulng 32 Rejestr typu unsigned lng (32 bitów bez znaku) flt 32 Rejestr typu flat (32 bity, zmienny przecinek ze znakiem) sflt2x6 Rejestr typu swapped flat, wartść umieszczna w dwóch rejestrach szesnastbitwych (klejnść bajtów 3,2,,) flt 2x6 Rejestr typu flat wartść umieszczna w dwóch rejestrach szesnastbitwych (klejnść bajtów,,3,2) lng 2x6 Rejestr typu lng, wartść umieszczna w dwóch rejestrach 6 bitwych (32 bit ze znakiem, klejnść bajtów,,3,2) slng2x6 Rejestr typu swapped lng, wartść umieszczna w dwóch rejestrach 6 bitwych (32 bity ze znakiem, klejnść bajtów 3,2,,) ulng2x6 Rejestr typu unsigned lng, wartść umieszczna w dwóch rejestrach 6 bitwych (32 bity bez znaku, klejnść bajtów,,3,2) usln2x6 Rejestr typu unsigned swapped lng, wartść umieszczna w dwóch rejestrach 6 bitwych (32 bity bez znaku, klejnść bajtów 3,2,,) 45 Rej.Baz. z/ Numer rejestru bazweg, 35 dpytywaneg/mnitrwaneg w trybach Master lub Mnitr interfejsu szeregweg 45 Il.Wart. z/ Okres dpytywania urządzenia w trybie Interw. z/...36 Ilść wartści dpytywanych/mnitrwanych w trybach Master i Mnitr interfejsu szeregweg

94 Jezyk Master RS-485 z/... Aktualizacja parametrów transmisji. Pwduje zastswanie wprwadznych nastaw interfejsu RS-485. z/...3 Język menu przetwrnika: Wartść 455 ParFabr. z/... Opis plski angielski Zapis parametrów standardwych Wartść 456 Hasl z/ Opis Bez zmian Ustawianie parametrów standardwych Hasł dla edycji parametrów Wartść 457 Czas z/ Opis Bez zmian... Wejście d edycji parametrów pprzedzne zapytaniem hasł Aktualny czas gdzina, minuta Parametr ten występuje w frmacie ggmm, gdzie: gg - znacza gdziny, mm znacza minuty. Wprwadzenie błędnej gdziny spwduje ustawienie 23, natmiast wprwadzenie błędnych minut spwduje ustawienie wartści 59. P zapisie zerwany jest rejestr 455 (sekundy) 458 z/ Aktualny czas - sekundy Aktualny czas setne sekundy z/ - Aktualna data w frmacie miesiąc * + dzień z/ Aktualny rk w frmacie YYYY Data 23

95 z/ 463 z/ 464 Wart. Ar z/... Autmatyczna zmiana czasu lat/zima i dwrtnie Wartść Opis Wyłączna Włączna ZAREZERWOWANE Wybór wartści archiwizwanych Uwaga: zmiana wartści rejestru pwduje skaswanie archiwum w pamięci wewnętrznej!!! Wartść Opis x Bit rejestracja wartści rejestru 75 x2 Bit 2 rejestracja wartści rejestru 75 x4 Bit 3 rejestracja wartści rejestru 752 x8 Bit 4 rejestracja wartści rejestru x4 Wartści rejestru 754 temperatura Druga wartść wyświetlana xffff 465 Warun.Ar z/...6 Rejestracja wartści rejestrów drugiej wartści wyświetlanej Wielkść sterująca wyzwalaniem archiwizacji warunkwej Wartść Opis Wartści rejestru 75 - napięcie Wartści rejestru 75 prąd 2 Wartści rejestru 752 mc zarezerwwane 4 5 Wartści rejestru 754 temperatura Druga wartść wyświetlana

96 Typ Ar z/...5 Czas Ar z/ Zegar Typ archiwizacji (pis rys.8) Wartść Opis n-n n-ff 2 n 3 ff 4 h_n 5 h_ff Okres archiwizacji wyrażny w sekundach 468 Kasw Ar z/... Kaswanie archiwum wewnętrzneg 469 Zapis SD z/... Zapis archiwum wewnętrzneg na kartę SD/SDHC: Wartść 47 z/... Opis Brak akcji Rzpczęcie przepisywania archiwum wewnętrzneg na kartę SD/SDHC Wybór separatra dziesiętneg w plikach archiwum Wartść z/ Zap.Plik z/ Opis przecinek krpka ZAREZERWOWANE...2 Wartść Opis Brak akcji Zapis knfiguracji przetwrnika d pliku P3H_PAR.CON na zewnętrznej karcie SD/SDHC lub wewnętrznej pamięci systemu plików 2 Odczyt knfiguracji przetwrnika z pliku

97 97 P3H_PAR.CON umieszczneg na zewnętrznej karcie SD/SDHC lub wewnętrznej pamięci systemu plików 479 z/ 48 EthStdPa z/... - ZAREZERWOWANE Ustawienie standardwych parametrów interfejsu Ethernet Wartść Opis Bez zmian Przywrócenie standardwych parametrów interfejsu Ethernet 48 AdrIP 32 z/ Trzeci i drugi bajt (B3.B2) adresu IP przetwrnika, frmat adresu IPv4 : B3.B2.B.B 482 AdrIP z/ Pierwszy i zerwy bajt (B.B) adresu IP 35 przetwrnika, frmat adresu IPv4 : B3.B2.B.B 483 Maska 32 z/ Trzeci i drugi bajt (B3.B2) maski pdsieci przetwrnika, frmat maski: B3.B2.B.B 484 Maska z/ Pierwszy i zerwy bajt (B.B) maski pdsieci przetwrnika, frmat maski: B3.B2.B.B 485 MAC Piąty i czwarty bajt (B5.B4) adresu MAC przetwrnika, frmat B5:B4:B3:B2:B:B 486 MAC Trzeci i drugi bajt (B3.B2) adresu MAC przetwrnika, frmat B5:B4:B3:B2:B:B 487 MAC Pierwszy i zerwy bajt (B.B) adresu MAC przetwrnika, frmat B5:B4:B3:B2:B:B Brama 32 z/ Brama z/ 257 Pierwszy i zerwy bajt (B.B) bramy dmyślnej przetwrnika, frmat adresu bramy: B3.B2.B.B 49 DHCP z/... Trzeci i drugi bajt (B3.B2) bramy dmyślnej przetwrnika, frmat adresu bramy: B3.B2.B.B Włączenie/ wyłączenie klienta DHCP (bsługa autmatyczneg pzyskiwania parametrów prtkłu IP interfejsu

98 98 Ethernet przetwrnika d zewnętrznych serwerów DHCP występujących w brębie tej samej sieci lkalnej LAN) Wartść Opis 49 /Mb z/...2 wyłączna bsługa DHCP należy ręcznie sknfigurwać adres IP raz maskę pdsieci przetwrnika; Włączna bsługa DHCP, przetwrnik autmatycznie p włączeniu zasilania lub wybraniu z menu pcji ZastsZm lub wpisania d rejestry 499 wartści trzyma adres IP, maskę pdsieci raz adres bramy d serwera DHCP, adres bramy będzie adresem serwera który przydzielił parametry przetwrnikwi; Prędkść transmisji interfejsu Ethernet Wartść Opis Autmatyczny wybór prędkści transmisji Mb/s 2 Mb/s 492 p.kmftp z/ Prt FTP z/ 2 25 Numer prtu danych serwera FTP il.p.tcp z/ Numer prtu kmend serwera FTP 2 Maksymalna Ilść jednczesnych płączeń z usługą mdbus TCP/IP 495 CzasMbus z/ 6 6 Czas zamknięcia prtu usługi mdbus TCP/IP, wartść wyrażna w sekundach 496 Adr mtcp z/ PrtMbus z/ Adres urządzenia dla prtkłu mdbus TCP/IP 52 Numer prtu Mdbus TCP 65535

99 PrtHTTP z/ Numeru prtu serwera www 499 ZastsZm z/... Zapamiętanie nwych parametrów interfejsu Ethernet i przeinicjwanie interfejsu Wartść Opis 4 4 WielkAn z/..4 Przekr z/... Bez zmian Zapamiętanie nwych parametrów i przeinicjwanie interfejsu Ethernet Wielkść wejściwa sterująca wyjściem analgwym nr Wartść Opis Wartści rejestru 75 - napięcie Wartści rejestru 75 prąd 2 Wartści rejestru 752 mc 3 Wartści rejestru Wartści rejestru 754 temperatura 5 Druga wartść wyświetlana 6 Zegar Obsługa przekrczeń wyjścia analgweg nr Wartść Opis Wyłączna Włączna 42 PrzDWy z/ 24 Wartść przekrczenia dlneg wyjścia nr x 43 PrzGWy z/ 24 2 Wartść przekrczenia górneg wyjścia nr x 44 WarDWy z/ 24 Wartść czekiwana na wyjściu nr przy przekrczeniu dlnym wyjścia nr x 45 WarGWy z/ 24 Wartść czekiwana na wyjściu nr przy przekrczeniu górnym wyjścia nr x

100 46 47 Wielk.A2 z/..4 Przekr2 z/... Wielkść wejściwa sterująca wyjściem analgwym nr 2 (pcja) Wartść Opis Wartści rejestru 75 - napięcie Wartści rejestru 75 prąd 2 Wartści rejestru 752 mc 3 Wartści rejestru Wartści rejestru 754 temperatura 5 Druga wartść wyświetlana 6 Zegar Obsługa przekrczeń wyjścia analgweg nr 2 Wartść Opis Wyłączna Włączna 48 PrzDWy2 z/ 24 Wartść przekrczenia dlneg wyjścia nr 2 x 49 PrzGWy2 z/ 24 2 Wartść przekrczenia górneg wyjścia nr 2 x 4 WarDWy2 z/ 24 Wartść czekiwana na wyjściu nr 2 przy przekrczeniu dlnym wyjścia nr 2 x 4 WarGWy2 z/ 24 Wartść czekiwana na wyjściu nr 2 przy przekrczeniu górnym wyjścia nr 2 x z/ ZAREZERWOWANE Tablica 38

101 Wartść dmyślna Wartść umieszczna jest w rejestrach 6 bitwych Zapis (z) /dczyt () 45 z/ Numer strny pamięci d której chcemy uzyskać dstęp. Zapis numeru strny Dwa pierwsze bajty danych ze strny wskazanej przez rejestr Dwa klejne bajty Dwa statnie bajty strny pamięci (526 i 527 bajt) Zakres Opis Symbl Zapis (z) / dcz yt () Zakres Wartść dmyślna Tablica 39 Wartść umieszczna jest w dwóch klejnych rejestrach 6 bitwych. Rejestry te zawierają te same dane c rejestry 32 bitwe z bszaru 76 Wartść umieszczn a jest w rejestrach 32 bitwych Opis 62/72 76 PrgDA z/ e3 Próg dlny alarmu e3 624/ PrgGA z/ e3 Próg górny alarmu e3 626/ PrgDA2 z/ e3 Próg dlny alarmu e3 628/ PrgGA2 z/ e3 Próg górny alarmu e3 62/ PrgDAr z/ e3 Próg dlny archiwizacji e3 warunkwej 622/ PrgGAr z/ e3 2 Próg górny archiwizacji e3 warunkwej 624/ PktDWe z/ e3 Charakterystyka e3 indywidualna wyjścia

102 2 analgweg nr dlny próg wartści sterującej 624/ PktGWe z/ e3 Charakterystyka e3 indywidualna wyjścia analgweg nr górny próg wartści sterującej 624/ PktDWy z/...24 Charakterystyka indywidualna wyjścia analgweg nr dlny próg wartści sterującej 628/ PktGWy z/ Charakterystyka indywidualna wyjścia analgweg nr górny próg wartści sterującej 622/ PktDWe2 z/ e3 Charakterystyka e3 indywidualna wyjścia analgweg nr 2dlny próg wartści sterującej 6222/ PktGWe2 z/ e3 Charakterystyka e3 indywidualna wyjścia analgweg nr 2górny próg wartści sterującej 6224/ PktDWy2 z/...24 Charakterystyka indywidualna wyjścia analgweg nr 2dlny próg wartści sterującej 6226/ PktGWy2 z/ Charakterystyka indywidualna wyjścia analgweg nr 2górny próg wartści sterującej 6228/ / z/ ZAREZERWOWANE

103 3 6236/ Warun.SD z/ Prcent wypełnienia archiwum wewnętrzneg wyzwalający autmatyczny zapis na karcie SD/SDHC 6238/ PradPrCz z/ G G Próg prądu pwyżej, któreg jest zliczany czas 624/ U pierw. z/ G Napięcie wejściwe (uwzględniane przy bliczaniu wsp. przeskalwująceg) 6242/ U wtrne z/ G Napięcie wyjściwe (uwzględniane przy bliczaniu wsp. przeskalwująceg) 6244/ I bczn. z/ G Prąd znaminwy bcznika 6246/ mv bczn z/ G Napięcie dpwiadające prądwi nminalnemu bcznika [mv] / ZAREZERWOWANE Tablica 4

104 Wartść umieszczna jest w dwóch klejnych rejestrach 6 bitwych. Rejestry te zawierają te same dane c rejestry 32 bitwe z bszaru 8 4 Wartść Nazwa Zapis Jedn Nazwa wielkści umieszcz (z) stka na jest w / rejestrach dczyt 32 () bitwych 8/82 8 z/ Wartść pierwszeg rejestru dczytaneg przez przetwrnik pracujący w trybie Master lub Mnitr interfejsu szeregweg 82/822 8 z/ Wartść 2-g rejestru dczytaneg przez przetwrnik pracujący w trybie Master lub Mnitr interfejsu szeregweg 84/ z/ Wartść 3-g rejestru dczytaneg przez przetwrnik pracujący w trybie Master lub Mnitr interfejsu szeregweg / / Wartść n-teg rejestru dczytaneg przez przetwrnik pracujący w trybie Master lub Mnitr interfejsu szeregweg z/ Wartść 5-teg rejestru dczytaneg przez przetwrnik pracujący w trybie Master lub Mnitr interfejsu szeregweg

105 Rejestry d dczytu Tablica 4 Wartść umieszczna jest w rejestrach 6 bitwych Zapis (z) /dczyt () Zakres Wersja prgramwania * Wersja prgramu btladera * Status nr przetwrnika. Opisuje aktualny stan przetwrnika. Klejne bity reprezentują dane zdarzenie. Ustawiny bit na znacza, że zdarzenie miał miejsce. Zdarzenia mgą być tylk kaswane. 433 Opis Bit5 3 Utrata parametrów kalibracyjnych Bit4 3 Zegar RTC utrata nastaw błąd baterii Bit3 29 Zegar zmiana czasu lat/zima Bit2 28 Brak kmunikacji z pamięcią danych Bit 27 Błędne nastawy Bit 26 Przywrócn nastawy fabryczne Bit9 25 Bit8 24 Błąd kmunikacji z pamięcią archiwum wewnętrzneg Bit7 23 Błąd parametrów archiwum Bit6 22 Bit5 2 Wypełnienie archiwum wewnętrzneg % Bit4 2 Wymagane przywrócenie nastaw fabrycznych Bit3 9 Bit2 8 nie używany Bit 7 nie używany Bit 6 nie używany Status nr 2 przetwrnika. Opisuje aktualny stan przetwrnika. Klejne bity reprezentują dane zdarzenie. Ustawiny bit na znacza, że zdarzenie miał miejsce. Zdarzenia mgą być tylk kaswane.

106 Bit5 nie używany Bit4 nie używany Bit3 nie używany Bit2 nie używany Bit nie używany Bit nie używany Bit9 nie używany Bit8 nie używany Bit7 nie używany Bit6 Włączna bsługa przekrczeń wyjścia nr Bit5 LED2 Sygnalizacja alarmu nr 2. Bit4 LED Sygnalizacja alarmu nr. Bit3 nie używany Bit2 nie używany Bit Stan przekaźnika alarmu numer 2. Bit Stan przekaźnika alarmu numer. Status karty pamięci Wartść 435 Opis Brak karty Karta wsunięta, ale nie zainstalwana (dinstalwana). 2 Karta wsunięta, ale próba zainstalwania zakńczna błędem. 3 Karta wsunięta, zainstalwana pprawnie, ale włączna chrna przed zapisem. P wykryciu chrny przed zapisem karta zstaje dinstalwana autmatycznie. 4 Karta wsunięta i zainstalwana z sukcesem. 5 Karta wsunięta i zainstalwana z sukcesem, ale zapełnina w całści. 6 Karta w trakcie instalacji Status pmiaru bit...6 zarezerwwany bit 7 - sygnał napięcia pniżej prgu pmiarweg

107 436 7 bit 8 - sygnał prądu pniżej prgu pmiarweg bit 9 - sygnał napięcia pwyżej prgu pmiarweg bit - sygnał prądu pwyżej prgu pmiarweg bit...5 zarezerwwany Status interfejsu Ethernet bit przetwrnik wypsażny w układ ethernetu bit - aut negcjacja parametrów łącza w trakcie bit 2 - aut negcjacja zakńczna pmyślnie bit 3 - płączenie zestawine pmyślnie bit 4 - parametry płączenia uzyskane z serwera DHCP bit 5 - wymagane dnwienie parametrów łącza d serwera DHCP bit przewdy interfejsu Ethernet pdłączne prawidłw bit 7 - płączenie FTP zestawine pprawnie bit 8 - interfejs Ethernet w trybie szczędzania energii bit 9 zarezerwwany bit - zegar interfejsu Ethernet praca pprawna - brak sygnału taktująceg interfejs Ethernet bit...bit5 zarezerwwany 437 zarezerwwany 438 Status prdukcyjny Bit5... Bit Numer seryjny ( )

108 439 8 Status prdukcyjny 2 Bit5 ZAREZERWOWANE Bit2 43 Bit Bit6 Rk prdukcji rk (...63) Bit5 Bit Miesiąc prdukcji (...2) Status prdukcyjny 3 Bit5 - zasilanie wyskie Bit4 - zasilanie niskie Bit3 - wyjście nr 2 przekaźnik zwierny Bit - wyjście nr 2 wyj. Zasilające 24 V d.c. Bit - wyjście nr 3 przekaźnik zwierny Bit8 - wyjście nr 3 wyj. analgwe prądwe - wyjście nr 3 wyj. analgwe napięciweg 43 Bit7 Bit5 - wypsażenie bez gniazda SD, bez Ethernetu - wypsażenie zewn. gniazd SD, bez Ethernetu - wypsażenie interf. Ethernet z wewn. pamięcią Bit4 Bit3 - główne wyjście analgwe prądwe - główne wyjście analgwe napięciwe Bit2 Bit zarezerwwane Status prdukcyjny 4 Bit5 zarezerwwane Bit7 Bit6 - wersja językwa plska - wersja językwa angielska Bit5 Bit zarezerwwane Strna pamięci kreślająca pczątek archiwum Strna pamięci kreślająca kniec archiwum Bajt kreślający pczątek archiwum. Wartść w rejestrze kreśla d któreg bajta strny pczątku archiwum rzpczyna się archiwum.

109 Bajt kreślający kniec archiwum. Wartść w rejestrze wskazuje na klejny bajt pd którym zstanie zapisany rekrd archiwum ZAREZERWOWANE Wartść typu lng, [,*kw], 4 bajty bez znaku ( ) Energia pbierana, 2 starsze bajty Energia pbierana, 2 młdsze bajty Energia ddawana, 2 starsze bajty Energia ddawana, 2 młdsze bajty Suma energii pbieranej i ddawanej, Wartść typu lng, [,*kw], 2 starsze bajty Suma energii pbieranej i ddawanej, ( ) 2 młdsze bajty Pjemnść, 2 starsze bajty Pjemnść, 2 młdsze bajty Licznik czasu [s], 2 starsze bajty Licznik czasu [s], 2 młdsze bajty Różnica energii pbieranej i ddawanej, 2 starsze bajty Różnica energii pbieranej i ddawanej, 2 młdsze bajty Wartść typu lng, [,*kw], 4 bajty bez znaku ( ) 4 bajty bez znaku Wartść typu lng, 4 bajty ze znakiem [, *kah] ( ) Wartść typu lng, 4 bajty bez znaku [s] ( ) Wartść typu lng, 4 bajty ze znakiem [, *kwh] ( ) Przykład dczytu wartści energii z rejestrów 43xx dczyt różnicy energii pbieranej i ddawanej ( rejestry 434, 434) wartść ddatnia wartści dczytane z rejestrów wynszą : rej 434 wartść szesnastkwa: x27a (2 starsze bajty wartści) rej 434 wartść szesnastkwa: xf3e (2 młdsze bajty wartści) składamy wartść 4 bajtwą (wartść całkwita ze znakiem) : wartść szesnastkwa: x27af3e wartść dziesiętna: [,*kwh] = ,6 [kwh]

110 Przykład dczytu wartści energii z rejestrów 43xx dczyt różnicy energii pbieranej i ddawanej ( rejestry 434, 434) wartść ujemna wartści dczytane z rejestrów wynszą : rej 434 wartść szesnastkwa: xff44 (2 starsze bajty wartści) rej 434 wartść szesnastkwa: xbb (2 młdsze bajty wartści) składamy wartść 4 bajtwą (wartść całkwita ze znakiem) : wartść szesnastkwa: xff44bb wartść dziesiętna: [,*kwh] = , [kwh] Tablica 42 Wartść umieszczna jest w dwóch klejnych rejestrach 6 bitwych. Rejestry te zawierają te same dane c rejestry 32 bitwe z bszaru 75 Wartść umieszcz na jest w rejestrach 32 bitwych Nazwa Zapis (z) / dczyt () Jedns Nazwa wielkści tka 6/7 75 U V Napięcie 62/72 75 I A Prąd 64/ P W Mc 66/ du V Delta napięcia w przedziale czaswym 68/ di A Delta prądu w przedziale czaswym 6/7 755 t [s] s Licznik czasu w sekundach 62/ t [H.M] 64/ C Ah Pjemnść 66/ PAV W Mc uśrednina 5, 3, 6 minutwa 68/ UAV V Napięcie uśrednine 5, 3, 6 minutwe 62/72 75 IAV A Prąd uśredniny 5, 3, 6 minutwy 622/ Licznik czasu w gdzinach, minutach ZAREZERWOWANE

111 624/ ZAREZERWOWANE 626/ ZAREZERWOWANE 628/ T 63/ E P Wh Energia pbierana (... 99,999 G ) 632/ E P Wh Energia ddawana (... 99,999 G ) 634/ ET Wh Suma energii pbieraj i ddawanej (... 99,999 G) 636/ C Ah 638/ En 64/ E P Energia pbierana (ilść MWh przepełnień rejestru 752, zerwana p przekrczeniu ,9 kwh) 642/ E P kwh Energia pbierana (licznik zliczający d 99999,9 kwh) 644/ E P Energia ddawana (ilść MWh przepełnień rejestru 7523, zerwana p przekrczeniu ,9 kwh) 646/ E P kwh Energia ddawana (licznik zliczający d 99999,9 kwh) 648/ ET Suma energii pbieraj i ddawanej MWh (ilść przepełnień rejestru 7525, zerwana p przekrczeniu ,9 kwh) 65/ ET kwh Suma energii pbieraj i ddawanej (licznik zliczający d 99999,9 kwh) 652/ C Pjemnść (ilść przepełnień MAh rejestru 7527, zerwana p przekrczeniu ± ,9 kah) 654/ C kah Pjemnść (licznik zliczający d ,9 d 99999,9 kah) 656/ En Różnica energii pbieraj i MWh ddawanej (ilść przepełnień rejestru 7529, zerwana p przekrczeniu ± ,9 kwh) 658/ En kwh Różnica energii pbieraj i C Temperatura (pcja) Pjemnść (-49,999 G... 49,999 G) Wh Różnica energii pbieranej i ddawanej (-99,999 G... 99,999 G )

112 2 ddawanej (licznik zliczający d ,9 d 99999,9kWh) 66/ ZAREZERWOWANE 662/ ZAREZERWOWANE 664/ UMIN V Napięcie minimalne 666/ UMAX V Napięcie maksymalne 668/ IMIN A Prąd minimalny 67/ IMAX A Prąd maksymalny 672/ PMIN W Mc P minimalna 674/ PMAX W Mc P maksymalna 676/ dumin V delta napięcia minimalna 678/ dumax V delta napięcia maksymalna 68/ dimin A delta prądu minimalna 682/ dimax A delta prądu maksymalna 684/ ZAREZERWOWANE 686/ ZAREZERWOWANE 688/ ZAREZERWOWANE 69/ ZAREZERWOWANE 692/ CMIN Ah Pjemnść minimalna 694/ CMAX Ah Pjemnść maksymalna 696/ PAVMIN W Mc uśrednina 5, 3, 6 minutwa minimalna 698/ PAVMAX W Mc uśrednina 5, 3, 6 minutwa maksymalna 6/7 755 UAVMIN V Napięcie uśrednine 5, 3, 6 minutwa minimalna 62/ UAVMAX V Napięcie uśrednine 5, 3, 6 minutwa maksymalna 64/ IAVMIN A Prąd uśredniny 5, 3, 6 minutwy minimalny 66/ IAVMAX A Prąd uśredniny 5, 3, 6 minutwy maksymalny 68/ ZAREZERWOWANE 6/ ZAREZERWOWANE 62/ ZAREZERWOWANE

113 3 64/ ZAREZERWOWANE 66/ ZAREZERWOWANE 68/ ZAREZERWOWANE 62/ TMIN C Temperatura minimalna (pcja) 622/ TMAX C Temperatura maksymalna (pcja) / / Identfikatr - Stała identyfikująca urządzenie Wartść 96 znacza przetwrnik P3H. 642/ Status - Rejestr pisujący aktualny stan przetwrnika-wartść rejestru 432 Status nr / Wysterwani e wyjścia nr % Rejestr kreślający wysterwanie wyjścia analgweg nr. 646/ Wysterwani e wyjścia nr 2 % Rejestr kreślający wysterwanie wyjścia analgweg nr / Wysterwani e wyjścia nr 3 % Rejestr kreślający wysterwanie wyjścia analgweg nr 3. 65/ Wartść wyświetlana - Aktualnie wyświetlana wartść 652/ Mnżnik wartści wyświetlanej - Wykładnik ptęgi mnżnika wartści wyświetlanej 654/ Aktualny czas - Aktualny czas 656/ Data - rk RRR Aktualna data - rk R 658/ Miesiąc, dzień MMD Aktualna data miesiąc, dzień D 66/ Wypełnienie ZAREZERWOWANE % Aktualny stan zapełnienia

114 4 archiwum 662/ / /768 wewnętrznej pamięci archiwum Druga wartść wyświetlana - zarezerwwany Wartść wyświetlana na dlnym wierszu wyświetlacza LCD wartść dwlneg rejestru przetwrnika 7583 Ilść wlneg miejsca na karcie SD/SDHC (kb), wartść - znacza brak pprawnie zainstalwanej karty 7584 Całkwita pjemnść karty SD/SDHC (kb), wartść - znacza brak pprawnie zainstalwanej karty / ZAREZERWOWANE 674/ Wartść analgwa - Wartść liczbwa sterująca wyjściem analgwym nr przetwrnika 676/ Wartść analgwa - Wartść liczbwa sterująca wyjściem analgwym nr 2 przetwrnika 678/ Wartść analgwa - Wartść liczbwa sterująca wyjściem analgwym nr 3 przetwrnika / ZAREZERWOWANE 684/ Status nr - Wartść rejestru 43 rzutwana na wartść zmiennprzecinkwą 686/ Status nr 688/ / Wartść przeskalwania na wejściu napięciwym 692/ Wartść przeskalwania na wejściu prądwym Wartść rejestru 432 rzutwana na wartść zmiennprzecinkwą - ZAREZERWOWANE

115 / ZAREZERWOWANE Przykład dczytu wartści energii z rejestrów dczyt różnicy energii pbieranej i ddawanej ( rejestry 7528, 7529) wartść ddatnia wartści dczytane z rejestrów wynszą : rej 7528 wartść dziesiętna (flat): 4, ilść przepełnień rej N = 4 rej 7529 wartść dziesiętna (flat): 6225,6 licznik C = 6225,6 = 6225,6; znak energii S + wartść energii EN= S(N* MWh + C) = +(4, * * kwh ,6) = ,6 [kwh] Przykład dczytu wartści energii z rejestrów dczyt różnicy energii pbieranej i ddawanej ( rejestry 7528, 7529) wartść ujemna wartści dczytane z rejestrów wynszą : rej 7528 wartść dziesiętna (flat): 2, ilść przepełnień rej N = 2 rej 7529 wartść dziesiętna (flat): -3287,3 licznik C = -3287,3 = 3287,3; znak energii S - wartść energii EN= S(N* MWh + C) = - (2 * * kwh ,3) = ,3 [kwh] 5.. Interfejs Ethernet /-BASE-T Przetwrniki wypsażne w P3H w interfejs wyknaniu Ethernet P3H-X2XXXXXX umżliwiający są płączenie przetwrnika (wykrzystując gniazd RJ45) d lkalnej lub glbalnej sieci ( LAN lub WAN) i wykrzystanie usług sieciwych zaimplementwanych w przetwrniku: serwer WWW, serwer FTP, Mdbus slave TCP/IP. W celu wykrzystania usług sieciwych przetwrnika należy sknfigurwać parametry z grupy Ethernet przetwrnika. Standardwe parametry Ethernetwe przetwrnika zstały przedstawine w tablicy 5. Pdstawwym parametrem jest adres IP przetwrnika dmyślnie , który musi być

116 6 unikatwy wewnątrz sieci d której pdłączamy urządzenie. Adres IP mże zstać przydzielny przetwrnikwi autmatycznie przez serwer DHCP występujący w sieci pd warunkiem że przetwrnik będzie miał włączną pcję uzyskiwania adresu z DHCP: Ethernet DHCP Wlaczne. Jeżeli usługa DHCP zstanie wyłączna wówczas przetwrnik będzie pracwał z dmyślnym adresem IP umżliwiając użytkwnikwi zmianę adresu IP np. z menu przetwrnika. Każda zmiana parametrów zatwierdzenia zmian Ethernetwych przetwrnika wymaga parametrów, np z menu Ethernet ZastsZm Tak lub wpisanie d rejestru 499 wartści. P zastswaniu zmian interfejs Ethernet zstaje przeinicjwany zgdnie z nwymi parametrami startują pnwnie wszystkie usługi interfejsu Ethernet. Uwaga: Przetwrnik umżliwia jednczesne zestawienie maksymalnie d 4 płączeń!! Zaimplementwane wykrzystują d d 2 płączeń: mdbus TCP/IP - płączenie serwer www - płączenie serwer ftp - 2 płączenia w przetwrniku aplikacje

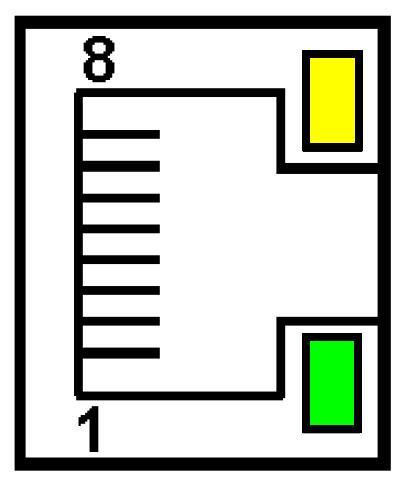

117 Pdłączenie interfejsu /-Base-T D uzyskania dstępu d usług Eternetwych, wymagane jest pdłączenie przetwrnika d sieci za pśrednictwem gniazda RJ45 umieszczneg w człwej części przetwrnika, pracującej zgdnie z prtkłem TCP/IP. Rys.24. Widk i numeracja pinów gniazda RJ45 przetwrnika Opis znaczenia did gniazda RJ45 przetwrnika: dida żółta - świeci się kiedy przetwrnik jest pprawnie pdłączny d sieci Ethernet Base-T, nie świeci się kiedy przetwrnik nie jest pdłączny d sieci lub jest pdłączny d sieci -Base-T. dida zielna - Tx/Rx, świeci się kiedy przetwrnik wysyła i pbiera dane, świeci się nieregularnie, kiedy dane nie są przesyłane świeci się światłem ciągłym D pdłączenia przetwrnika d sieci zaleca się stswanie skrętki: U/FTP skrętka z każdą parą fliwaną, F/FTP skrętka z każdą parą fliwaną ddatkw kabel w ekranie z flii, S/FTP (dawniej SFTP) skrętka z każdą parą fliwaną ddatkw kabel w ekranie z siatki,

118 8 SF/FTP (dawniej S-STP) skrętka z każdą parą fliwaną ddatkw w ekranie z flii i z siatki. Kategrie skrętki według eurpejskiej nrmy EN 57 minimalnie: klasa D (kategria 5) dla szybkich sieci lkalnych, bejmuje aplikacje wykrzystujące pasm częsttliwści d MHz. Opis płączenia zstał przedstawiny w tablicy 44. Dla interfejsu Ethernet należy zastswać przewód skrętka typu STP (ekranwa) kategrii 5 z wtykiem RJ-45 klrystyce żył (według tablicy 44) w następującym standardzie: EIA/TIA 568A dla bu wtyków przy tzw. płączeniu prstym P3H d kncentratra sieciweg (hub) lub przełącznika sieciweg (switch), EIA/TIA 568A dla pierwszeg wtyku raz EIA/TIA 568B dla drugieg wtyku przy tzw. płączeniu z przepltem (krzyżwym) stswanym m. in. przy bezpśrednim pdłączeniu przetwrnika P3H d kmputera. Tablica 43 Nr żyły Sygnał Klr żyły wg standardu EIA/TIA 568A EIA/TIA 568B TX+ biał-zielny biał-pmarańczwy 2 TX- zielny pmarańczwy 3 RX+ biał-pmarańczwy biał-zielny 4 EPWR+ niebieski niebieski 5 EPWR+ biał-niebieski biał-niebieski 6 RX- pmarańczwy zielny 7 EPWR- biał-brązwy biał-brązwy 8 EPWR- brązwy brązwy

119 Serwer WWW Przetwrnik P3H udstępnia własny serwer WWW umżliwiający zdalne mnitrwanie wartści mierznych raz zdalną knfigurację i dczyt stanu przetwrnika. W szczególnści strna WWW umżliwia: uzyskanie infrmacji urządzeniu ( numer seryjny, kd wyknania, wersja prgramwania, wersja btlader'a, wariant (wyknanie standardwe lub specjalne), pdgląd bieżących wartści pmiarwych, dczyt statusu urządzenia, wybór języka dla strny WWW Dstęp d serwera WWW uzyskuje się pprzez wpisanie adresu IP przetwrnika w przeglądarce internetwej, np.: (gdzie jest ustalnym adresem przetwrnika). Standardwym prtem serwera WWW jest prt 8. Prt serwera mże zstać zmieniny przez użytkwnika. Uwaga: D pprawneg działania strny wymagana jest przeglądarka z włączną bsługą JavaScript i zgdna ze standardem XHTML. (wszystkie ppularne przeglądarki, Internet Explrer w wersji minimum 8).

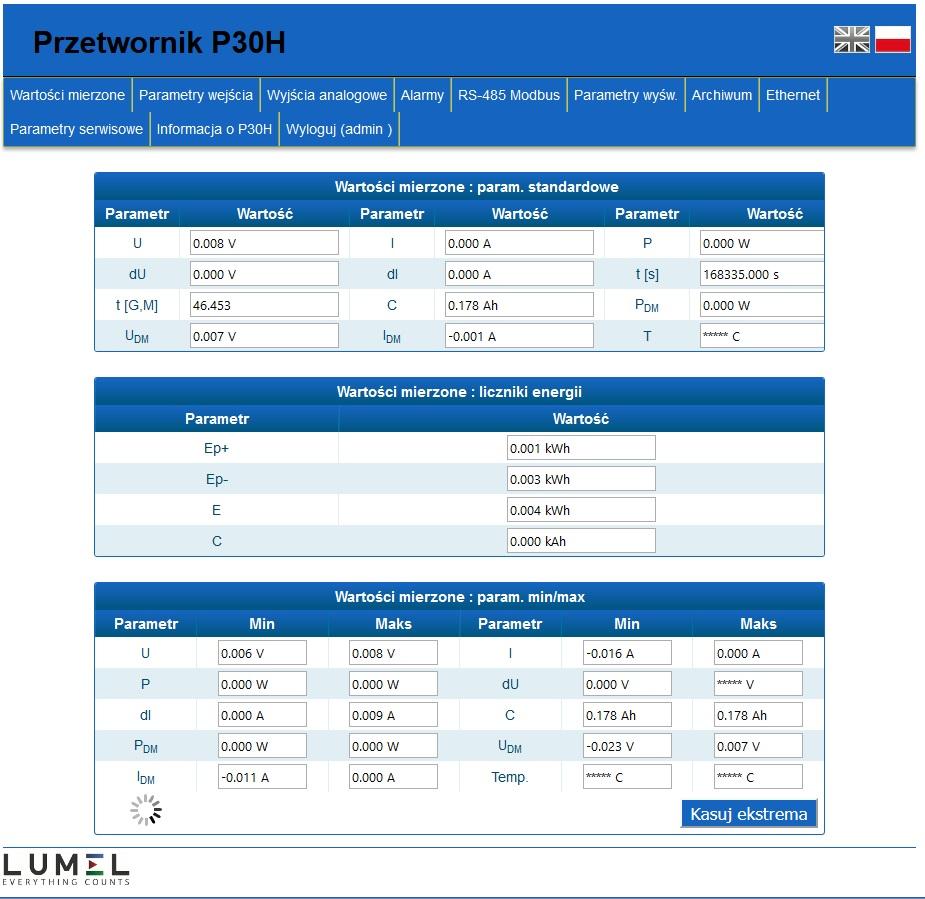

120 Widk gólny Rys.25. Widk strny WWW przetwrnika

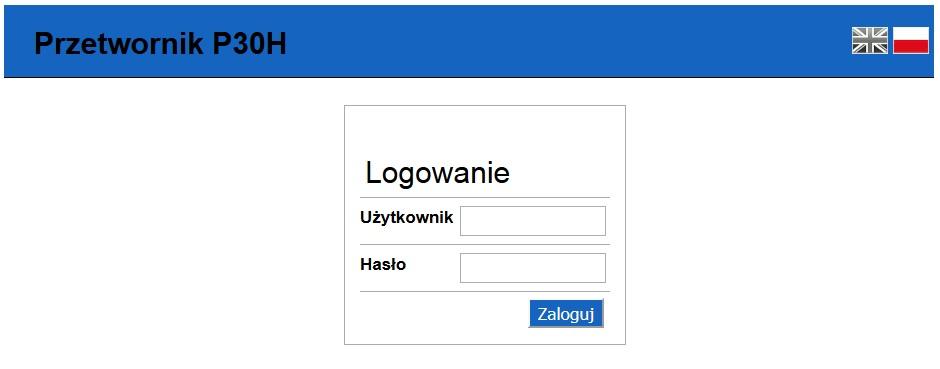

121 Wybór użytkwnika WWW Przetwrnik psiada dwa knta użytkwnika dla serwera WWW zabezpieczne indywidualnymi hasłami: użytkwnik: admin, hasł: admin - dstęp d knfiguracji i pdglądu parametrów użytkwnik: user, parametrów. hasł: pass - dstęp tylk d pdglądu Wywłanie adresu IP przetwrnika w przeglądarce, przykładw spwduje wyświetlenie w przeglądarce kna startweg, gdzie należy pdać nazwę i hasł użytkwnika. Rys.26. Widk kna lgwania d serwera WWW przetwrnika Nazwy użytkwników serwera WWW nie mżna zmienić natmiast mżna zmienić hasł dla każdeg z użytkwników zaleca się zmianę haseł ze względów bezpieczeństwa. Zmiana hasła jest mżliwa jedynie przez strnę WWW w grupie parametrów Ethernet. Hasła mgą mieć maksymalnie 8 znaków. Jeżeli hasł zstanie utracne c uniemżliwi krzystanie z serwera WWW należy przywrócić parametry fabryczne interfejsu Ethernet np. z menu:

122 22 Ethernet EthStdPa Tak, lub wpisując d rejestru 48 wartść. Przywrócne zstaną wszystkie standardwe parametry interfejsu Ethernet (patrz tablica 5) raz hasła dla użytkwników serwera WWW : użytkwnik admin hasł: admin ; użytkwnik user hasł pass. P zalgwaniu się d serwera WWW twierana jest sesja trwająca 5 minut. P upływie czasu 5 minut użytkwnik zstanie autmatycznie wylgwany z serwera WWW. Zmiana wyświetlania grupy parametrów pwduje dnwienie czasu d wygaśnięcia sesji WWW Serwer FTP W przetwrnikach P3H zaimplementwany zstał prtkół wymiany plików FTP. Przetwrnik pełni funkcję serwera umżliwiając klientm dstęp d wewnętrznej pamięci systemu plików przetwrnika. Dstęp d plików jest mżliwy za pmcą kmputera, tabletu z zainstalwanym prgramem klienta FTP pełniąceg funkcję klienta FTP. lub inneg urządzenia D transmisji plików z wykrzystaniem prtkłu FTP standardw wykrzystane zstały prty 2 - prt danych raz 2 - prt kmend. Użytkwnik mże zmienić prty wykrzystywane przez prtkół FTP jeżeli zajdzie taka ptrzeba. Należy pamiętać, iż knfiguracja prtów serwera i klienta FTP musi być taka sama. Prgram klienta FTP pwinien pracwać w trybie pasywnym, wówczas płączenie jest w pełni zestawiane przez klienta (klient

123 decyduje 23 wybrze prtu danych). D transmisji plików z przetwrnikiem mżliwe jest wykrzystanie maksymalnie jedneg płączenia w tym samym czasie, dlateg należy w prgramie klienta graniczyć maksymalną liczbę płączeń d Wybór użytkwnika FTP Przetwrnik psiada dwa knta użytkwnika dla serwera FTP zabezpieczne indywidualnymi hasłami: użytkwnik: admin, hasł: admin - dstęp d zapisu i dczytu plików użytkwnik: user, hasł: passftp - dstęp tylk d dczytu plików archiwum. Nazwy użytkwników serwera FTP nie mżna zmienić natmiast mżna zmienić hasł dla każdeg z użytkwników zaleca się zmianę haseł ze względów bezpieczeństwa. Zmiana hasła jest mżliwa jedynie przez strnę WWW w grupie parametrów Ethernet. Hasła mgą mieć maksymalnie 8 znaków. Jeżeli hasł zstanie utracne c uniemżliwi krzystanie z serwera FTP należy przywrócić parametry fabryczne interfejsu Ethernet np. z menu: Ethernet EthStdPa Tak, lub wpisując d rejestru 48 wartść. Przywrócne zstaną wszystkie standardwe parametry interfejsu Ethernet (patrz tablica 5) raz hasła dla użytkwników serwera FTP: użytkwnik admin hasł: admin ; użytkwnik user hasł passftp. Najprstszym klientem serwera FTP mże być przeglądarka internetwa. Wpisując w plu adresu adres IP przetwrnika z nagłówkiem ftp np. ftp:// mżna przeglądać i pbierać

124 24 pliki archiwum bezpśredni z przeglądarki internetwej. Rys.27. Widk sesji FTP wywłanej w knie przeglądarki Mdbus TCP/IP Przetwrniki P3H umżliwiają dstęp d rejestrów wewnętrznych za pśrednictwem interfejsu Ethernet i prtkłu Mdbus TCP/IP Slave. Funkcje prtkłu Mdbus raz struktura rejestrów zstały pisane w pkt D zestawienia płączenia niezbędne jest ustawienie dla przetwrnika unikatweg w sieci adresu IP raz ustawienie parametrów płączenia wymieninych w tablicy 45. Tablica 44 Symbl Opis Wartść dmyślna Adr mtcp Adres urządzenia dla prtkłu mdbus TCP/IP PrtMbus Numer prtu Mdbus TCP 52 CzasMbus Czas zamknięcia prtu usługi mdbus TCP/IP [s] 6 il.p.tcp Maksymalna Ilść jednczesnych płączeń z usługą mdbus TCP/IP 2 Adres urządzenia ( Ethernet Adr mtcp) jest adresem urządzenia dla prtkłu Mdbus TCP/IP i nie jest wartścią tżsamą z wartścią adresu dla prtkłu Mdbus RS-485 ( Mbus 485 Adres ). Ustawiając parametr Adr mtcp przetwrnika na wartść
