2 ZAWARTOŚĆ OPRACOWANIA A. CZĘŚĆ OPISOWA I. Opis techniczny 1. Przedmiot i podstawy opracowania 2. Cel i zakres opracowania 3. Opis stanu istniejącego 4. Opis stanu projektowanego 4.1 Charakterystyka ogólna 4.2 Zakres opracowania 4.3 Rozwiązanie sytuacyjne 4.4 Rozwiązanie wysokościowe 4.5 Przekroje konstrukcyjne 5. Wpływ inwestycji na środowisko oraz ochrona konserwatorska 6. Informacja dotyczące bezpieczeństwa i ochrony zdrowia 7. Uwagi końcowe II. Uprawnienia budowlane oraz Zaświadczenia Śląskiej Okręgowej Izby InŜynierów B. CZĘŚĆ GRAFICZNA Rys. nr 1. Plan orientacyjny 1: Rys. nr 2. Plan sytuacyjny stan istniejący 1:500 Rys. nr 3. Plan sytuacyjny 1:250 Rys. nr 4. Profil podłuŝny 1:250/25 Rys. nr 5. Profil podłuŝny 1:250/25 Rys. nr 6. Przekroje typowe i szczegóły konstrukcyjne 1:40 C. DOKUMENTACJA FOTOGRAFICZNA 2

3 A. CZĘŚĆ OPISOWA 3

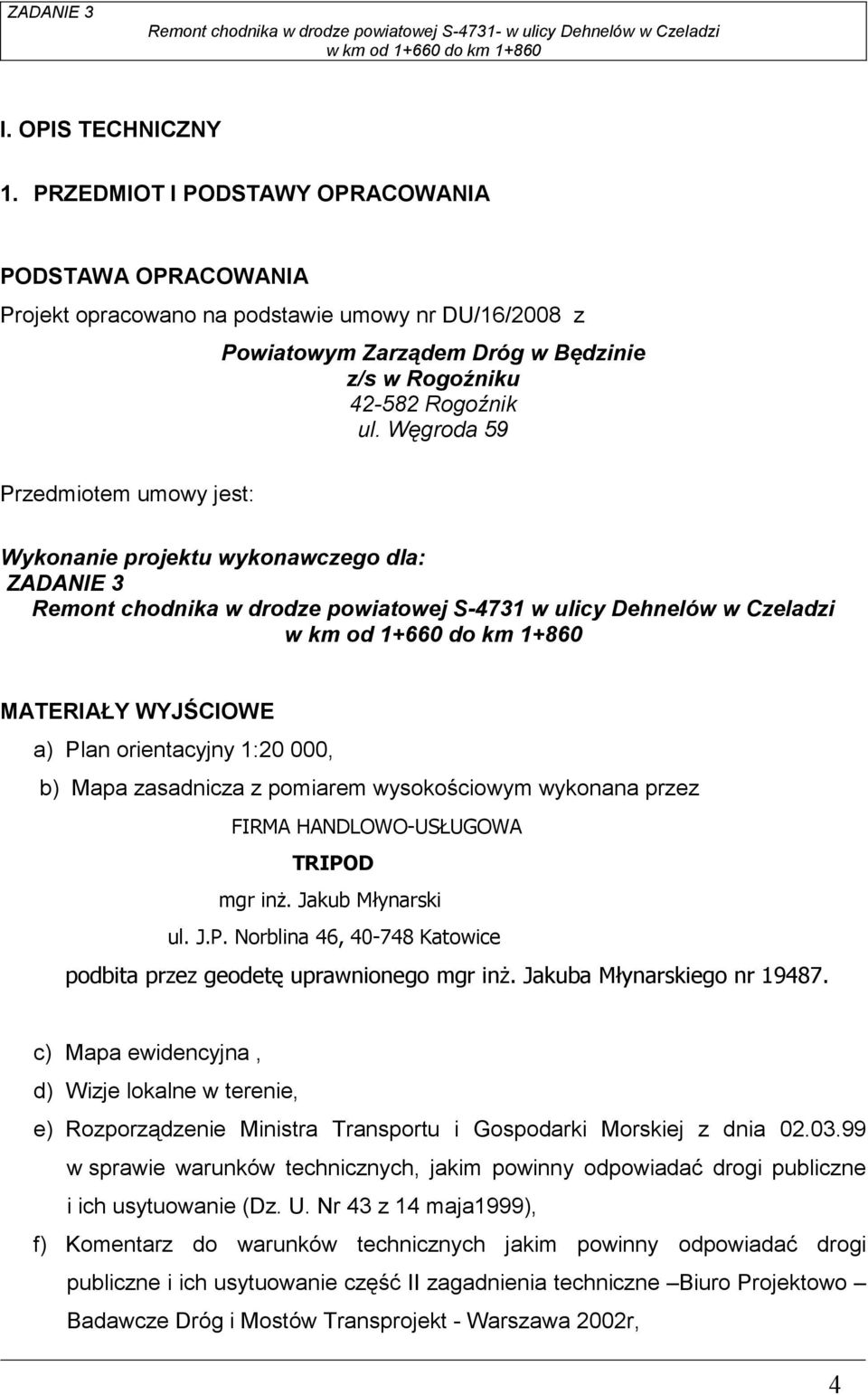

4 I. OPIS TECHNICZNY 1. PRZEDMIOT I PODSTAWY OPRACOWANIA PODSTAWA OPRACOWANIA Projekt opracowano na podstawie umowy nr DU/16/2008 z Powiatowym Zarządem Dróg w Będzinie z/s w Rogoźniku Rogoźnik ul. Węgroda 59 Przedmiotem umowy jest: Wykonanie projektu wykonawczego dla: ZADANIE 3 Remont chodnika w drodze powiatowej S-4731 w ulicy Dehnelów w Czeladzi MATERIAŁY WYJŚCIOWE a) Plan orientacyjny 1:20 000, b) Mapa zasadnicza z pomiarem wysokościowym wykonana przez FIRMA HANDLOWO-USŁUGOWA TRIPOD mgr inŝ. Jakub Młynarski ul. J.P. Norblina 46, Katowice podbita przez geodetę uprawnionego mgr inŝ. Jakuba Młynarskiego nr c) Mapa ewidencyjna, d) Wizje lokalne w terenie, e) Rozporządzenie Ministra Transportu i Gospodarki Morskiej z dnia w sprawie warunków technicznych, jakim powinny odpowiadać drogi publiczne i ich usytuowanie (Dz. U. Nr 43 z 14 maja1999), f) Komentarz do warunków technicznych jakim powinny odpowiadać drogi publiczne i ich usytuowanie część II zagadnienia techniczne Biuro Projektowo Badawcze Dróg i Mostów Transprojekt - Warszawa 2002r, 4

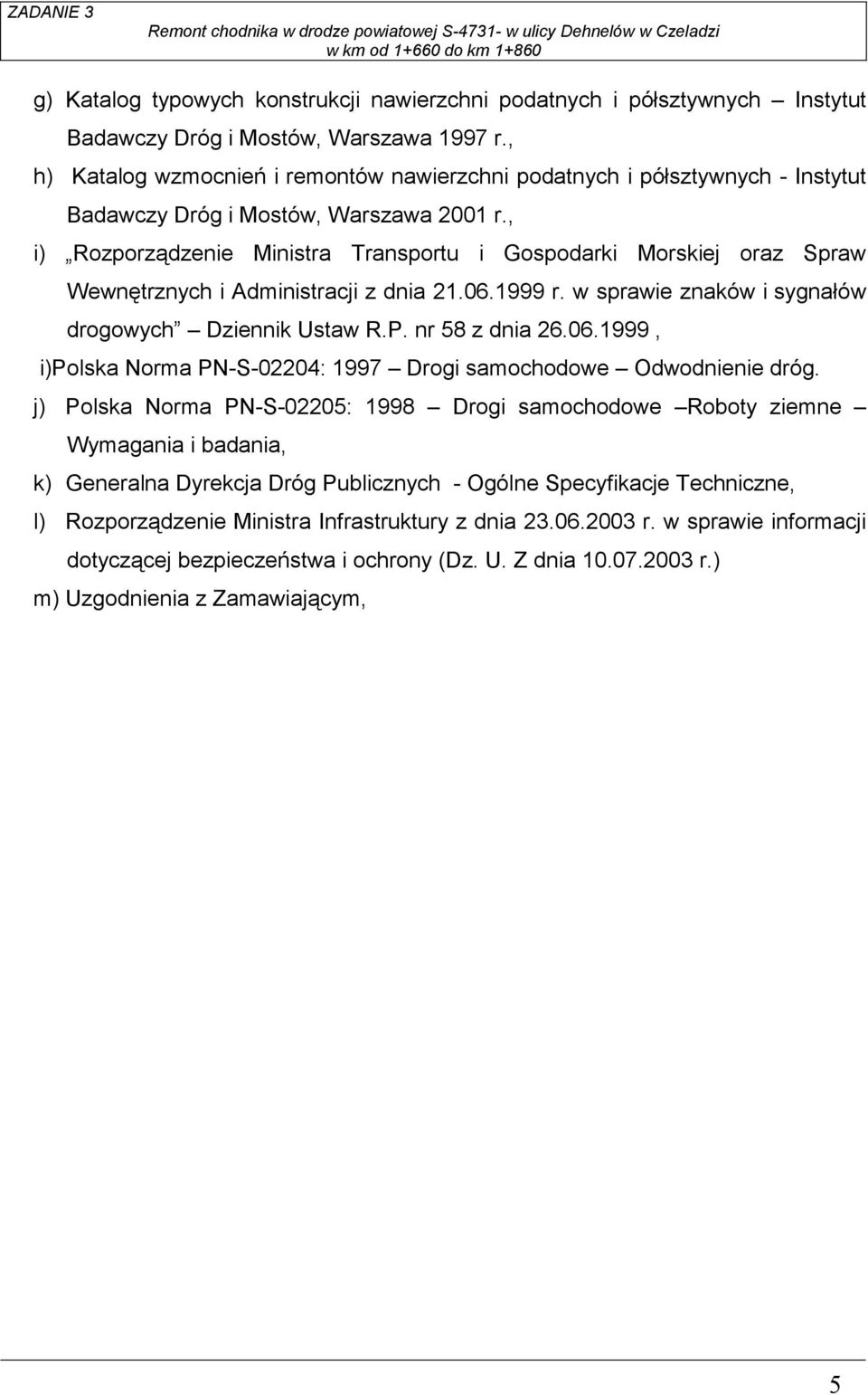

5 g) Katalog typowych konstrukcji nawierzchni podatnych i półsztywnych Instytut Badawczy Dróg i Mostów, Warszawa 1997 r., h) Katalog wzmocnień i remontów nawierzchni podatnych i półsztywnych - Instytut Badawczy Dróg i Mostów, Warszawa 2001 r., i) Rozporządzenie Ministra Transportu i Gospodarki Morskiej oraz Spraw Wewnętrznych i Administracji z dnia r. w sprawie znaków i sygnałów drogowych Dziennik Ustaw R.P. nr 58 z dnia , i)polska Norma PN-S-02204: 1997 Drogi samochodowe Odwodnienie dróg. j) Polska Norma PN-S-02205: 1998 Drogi samochodowe Roboty ziemne Wymagania i badania, k) Generalna Dyrekcja Dróg Publicznych - Ogólne Specyfikacje Techniczne, l) Rozporządzenie Ministra Infrastruktury z dnia r. w sprawie informacji dotyczącej bezpieczeństwa i ochrony (Dz. U. Z dnia r.) m) Uzgodnienia z Zamawiającym, 5

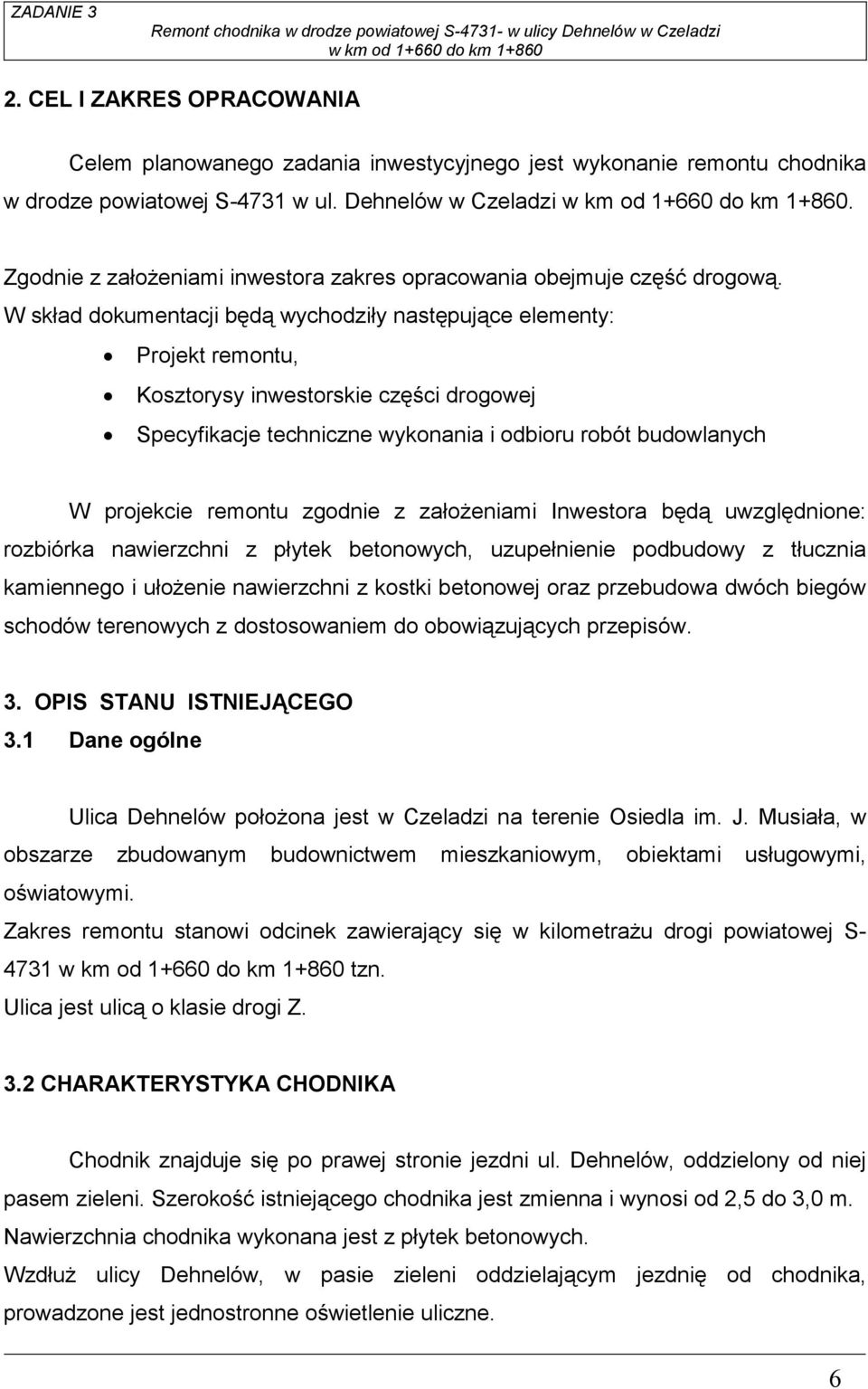

6 2. CEL I ZAKRES OPRACOWANIA Celem planowanego zadania inwestycyjnego jest wykonanie remontu chodnika w drodze powiatowej S-4731 w ul. Dehnelów w Czeladzi. Zgodnie z załoŝeniami inwestora zakres opracowania obejmuje część drogową. W skład dokumentacji będą wychodziły następujące elementy: Projekt remontu, Kosztorysy inwestorskie części drogowej Specyfikacje techniczne wykonania i odbioru robót budowlanych W projekcie remontu zgodnie z załoŝeniami Inwestora będą uwzględnione: rozbiórka nawierzchni z płytek betonowych, uzupełnienie podbudowy z tłucznia kamiennego i ułoŝenie nawierzchni z kostki betonowej oraz przebudowa dwóch biegów schodów terenowych z dostosowaniem do obowiązujących przepisów. 3. OPIS STANU ISTNIEJĄCEGO 3.1 Dane ogólne Ulica Dehnelów połoŝona jest w Czeladzi na terenie Osiedla im. J. Musiała, w obszarze zbudowanym budownictwem mieszkaniowym, obiektami usługowymi, oświatowymi. Zakres remontu stanowi odcinek zawierający się w kilometraŝu drogi powiatowej S tzn. Ulica jest ulicą o klasie drogi Z. 3.2 CHARAKTERYSTYKA CHODNIKA Chodnik znajduje się po prawej stronie jezdni ul. Dehnelów, oddzielony od niej pasem zieleni. Szerokość istniejącego chodnika jest zmienna i wynosi od 2,5 do 3,0 m. Nawierzchnia chodnika wykonana jest z płytek betonowych. WzdłuŜ ulicy Dehnelów, w pasie zieleni oddzielającym jezdnię od chodnika, prowadzone jest jednostronne oświetlenie uliczne. 6

7 3.3 INFORMACJA O ISTNIEJĄCEJ INFRASTRUKTURZE TECHNICZNEJ Z uwagi iŝ zakres projektu nie wymagał uzgodnień branŝowych typy uzbrojenia terenu odczytano z pozyskanych map zasadniczych z ośrodka. WzdłuŜ ulicy Dehnelów usytuowany jest szereg elementów uzbrojenia terenu takich jak, kable elektro- energetyczne, teletechniczne, oświetlenia ulicznego, sieci gazowe, wodociągowe, kanalizacyjne. 4.0 OPIS STANU POJEKTOWANEGO 4.1 CHARAKTERYSTYKA OGÓLNA Początkiem opracowania chodnika przy ulicy Dehnelów jest skrzyŝowanie z ulicą Powstańców Śląskich, a koniec opracowania to parking przy pawilonie handlowym. Przebieg geometryczny przedmiotowego odcinka chodnika pozostawia się bez zmian. Zgodnie z ustaleniami z Zamawiającym remont będzie polegał na : rozbiórce nawierzchni z płytek betonowych uzupełnieniu podbudowy i ułoŝeniu nawierzchni z kostki betonowej oraz przebudowie schodów terenowych z dostosowaniem do obowiązujących przepisów Nawierzchnia chodnika z płytek betonowych będzie rozebrana. Następnie zostanie uzupełniona podbudowa z tłucznia kamiennego i ułoŝona nowa nawierzchnia z kostki betonowej o grubości 8 cm na podsypce cementowo piaskowej. Istniejące schody terenowe zostaną przebudowane z dostosowaniem do obowiązujących przepisów (trakty dla niepełnosprawnych). WzdłuŜ pochylni oraz schodów wykonane zostaną poręcze ze stali nierdzewnej ø 60mm. Do regulacji będą przyjęte zasuwy, włazy oraz inne elementy uzbrojenia podziemnego znajdujące się w jezdni i poboczu. Projekt remontu obejmuje cały zakres przewidziany do realizacji, jednak z uwagi na załoŝenia budŝetowe Zamawiającego w roku 2008 zostanie wykonany niezbędny zakres inwestycji, który zostanie przedstawiony w części kosztowej dokumentacji. 7

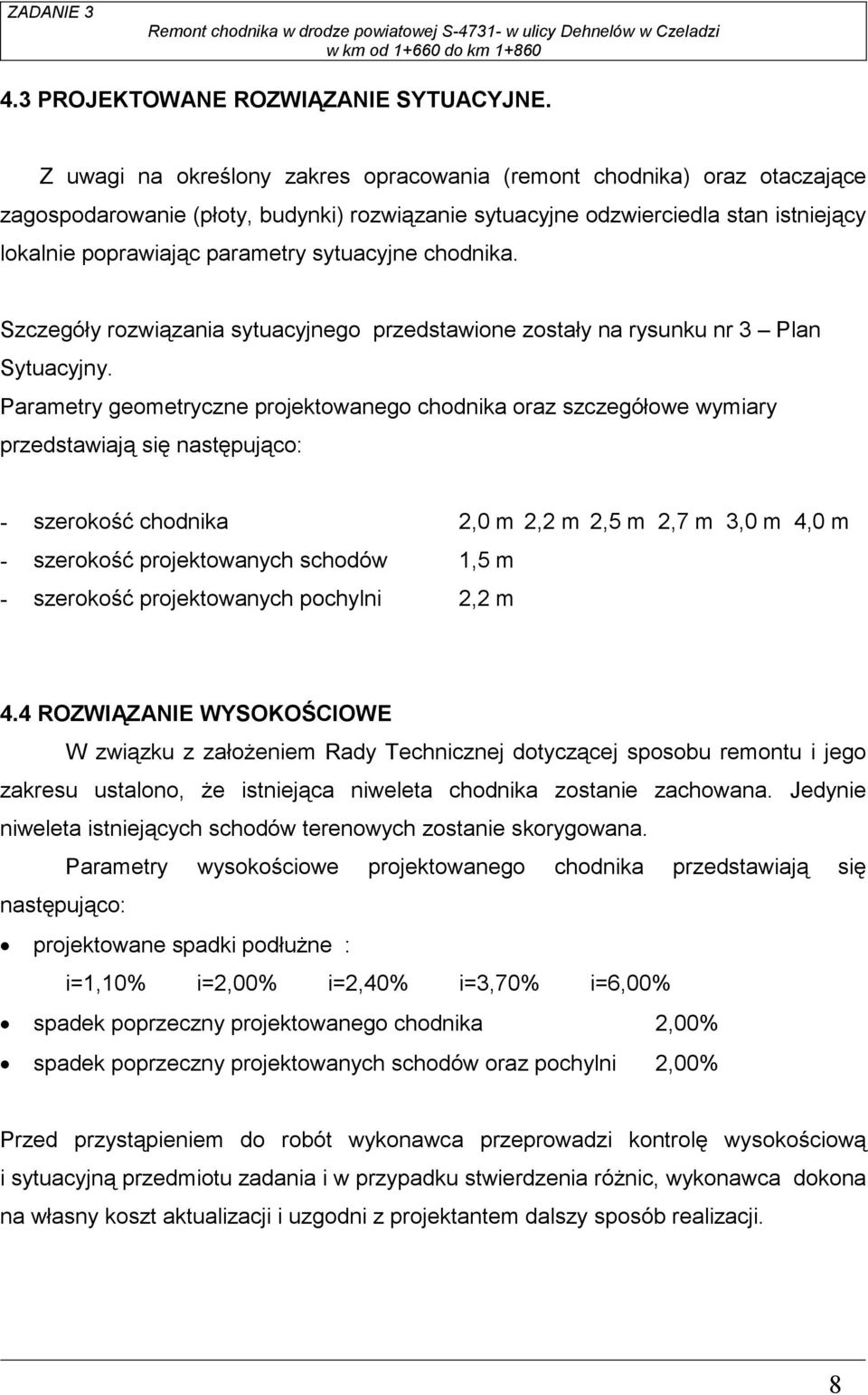

8 4.3 PROJEKTOWANE ROZWIĄZANIE SYTUACYJNE. Z uwagi na określony zakres opracowania (remont chodnika) oraz otaczające zagospodarowanie (płoty, budynki) rozwiązanie sytuacyjne odzwierciedla stan istniejący lokalnie poprawiając parametry sytuacyjne chodnika. Szczegóły rozwiązania sytuacyjnego przedstawione zostały na rysunku nr 3 Plan Sytuacyjny. Parametry geometryczne projektowanego chodnika oraz szczegółowe wymiary przedstawiają się następująco: - szerokość chodnika 2,0 m 2,2 m 2,5 m 2,7 m 3,0 m 4,0 m - szerokość projektowanych schodów 1,5 m - szerokość projektowanych pochylni 2,2 m 4.4 ROZWIĄZANIE WYSOKOŚCIOWE W związku z załoŝeniem Rady Technicznej dotyczącej sposobu remontu i jego zakresu ustalono, Ŝe istniejąca niweleta chodnika zostanie zachowana. Jedynie niweleta istniejących schodów terenowych zostanie skorygowana. Parametry wysokościowe projektowanego chodnika przedstawiają się następująco: projektowane spadki podłuŝne : i=1,10% i=2,00% i=2,40% i=3,70% i=6,00% spadek poprzeczny projektowanego chodnika 2,00% spadek poprzeczny projektowanych schodów oraz pochylni 2,00% Przed przystąpieniem do robót wykonawca przeprowadzi kontrolę wysokościową i sytuacyjną przedmiotu zadania i w przypadku stwierdzenia róŝnic, wykonawca dokona na własny koszt aktualizacji i uzgodni z projektantem dalszy sposób realizacji. 8

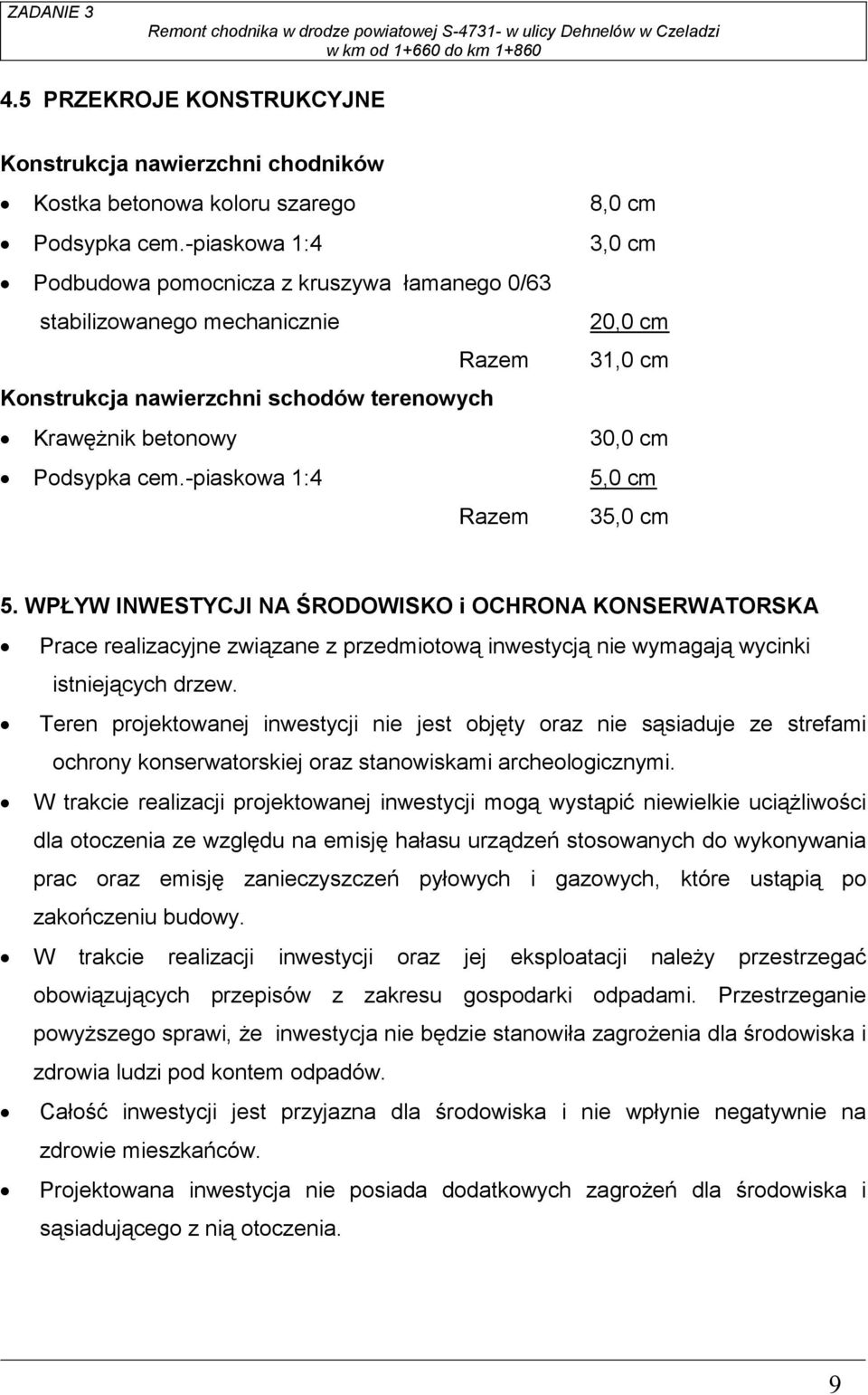

9 4.5 PRZEKROJE KONSTRUKCYJNE Konstrukcja nawierzchni chodników Kostka betonowa koloru szarego Podsypka cem.-piaskowa 1:4 Podbudowa pomocnicza z kruszywa łamanego 0/63 stabilizowanego mechanicznie Razem Konstrukcja nawierzchni schodów terenowych KrawęŜnik betonowy Podsypka cem.-piaskowa 1:4 Razem 8,0 cm 3,0 cm 20,0 cm 31,0 cm 30,0 cm 5,0 cm 35,0 cm 5. WPŁYW INWESTYCJI NA ŚRODOWISKO i OCHRONA KONSERWATORSKA Prace realizacyjne związane z przedmiotową inwestycją nie wymagają wycinki istniejących drzew. Teren projektowanej inwestycji nie jest objęty oraz nie sąsiaduje ze strefami ochrony konserwatorskiej oraz stanowiskami archeologicznymi. W trakcie realizacji projektowanej inwestycji mogą wystąpić niewielkie uciąŝliwości dla otoczenia ze względu na emisję hałasu urządzeń stosowanych do wykonywania prac oraz emisję zanieczyszczeń pyłowych i gazowych, które ustąpią po zakończeniu budowy. W trakcie realizacji inwestycji oraz jej eksploatacji naleŝy przestrzegać obowiązujących przepisów z zakresu gospodarki odpadami. Przestrzeganie powyŝszego sprawi, Ŝe inwestycja nie będzie stanowiła zagroŝenia dla środowiska i zdrowia ludzi pod kontem odpadów. Całość inwestycji jest przyjazna dla środowiska i nie wpłynie negatywnie na zdrowie mieszkańców. Projektowana inwestycja nie posiada dodatkowych zagroŝeń dla środowiska i sąsiadującego z nią otoczenia. 9

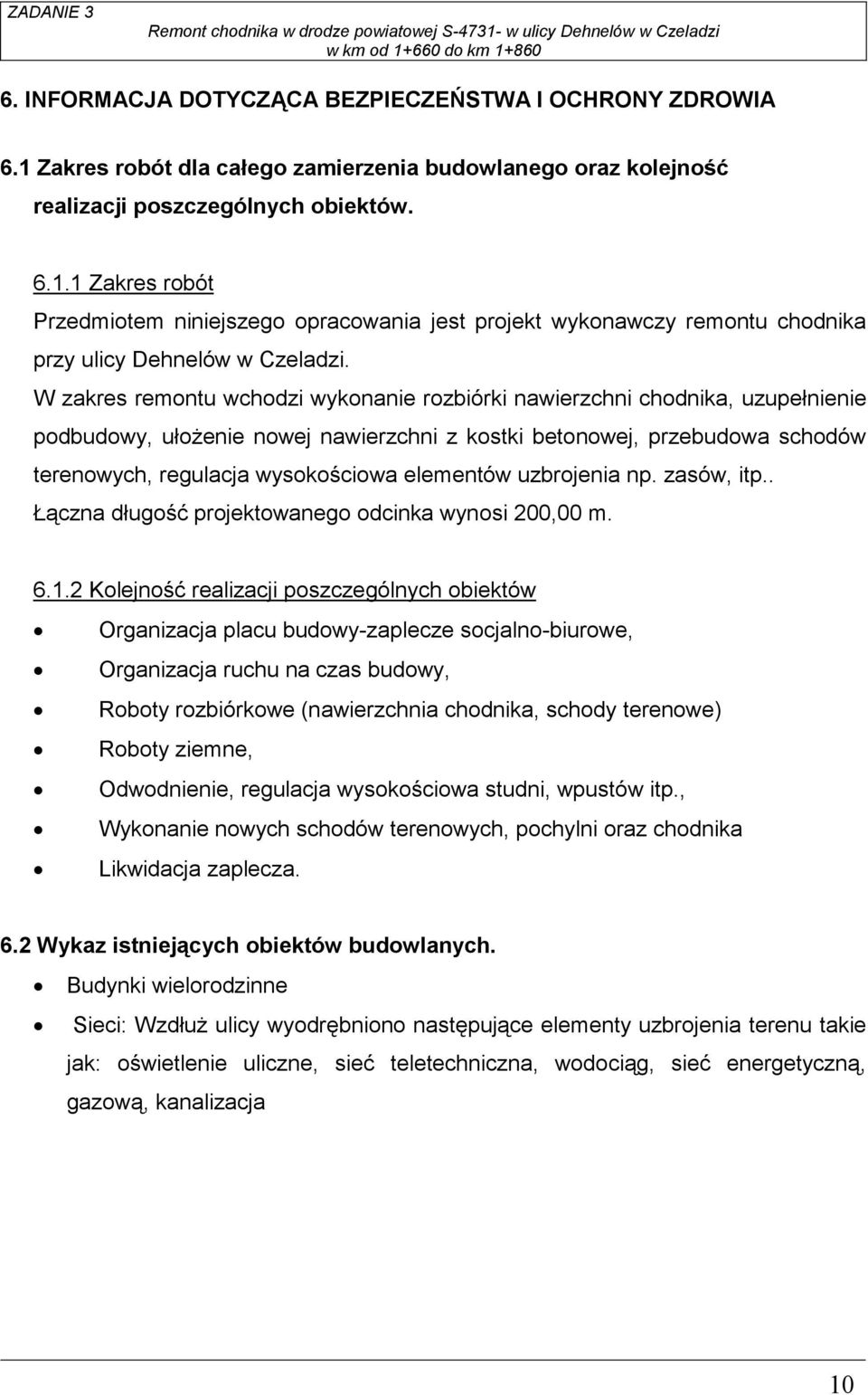

10 6. INFORMACJA DOTYCZĄCA BEZPIECZEŃSTWA I OCHRONY ZDROWIA 6.1 Zakres robót dla całego zamierzenia budowlanego oraz kolejność realizacji poszczególnych obiektów Zakres robót Przedmiotem niniejszego opracowania jest projekt wykonawczy remontu chodnika przy ulicy Dehnelów w Czeladzi. W zakres remontu wchodzi wykonanie rozbiórki nawierzchni chodnika, uzupełnienie podbudowy, ułoŝenie nowej nawierzchni z kostki betonowej, przebudowa schodów terenowych, regulacja wysokościowa elementów uzbrojenia np. zasów, itp.. Łączna długość projektowanego odcinka wynosi 200,00 m Kolejność realizacji poszczególnych obiektów Organizacja placu budowy-zaplecze socjalno-biurowe, Organizacja ruchu na czas budowy, Roboty rozbiórkowe (nawierzchnia chodnika, schody terenowe) Roboty ziemne, Odwodnienie, regulacja wysokościowa studni, wpustów itp., Wykonanie nowych schodów terenowych, pochylni oraz chodnika Likwidacja zaplecza. 6.2 Wykaz istniejących obiektów budowlanych. Budynki wielorodzinne Sieci: WzdłuŜ ulicy wyodrębniono następujące elementy uzbrojenia terenu takie jak: oświetlenie uliczne, sieć teletechniczna, wodociąg, sieć energetyczną, gazową, kanalizacja 10

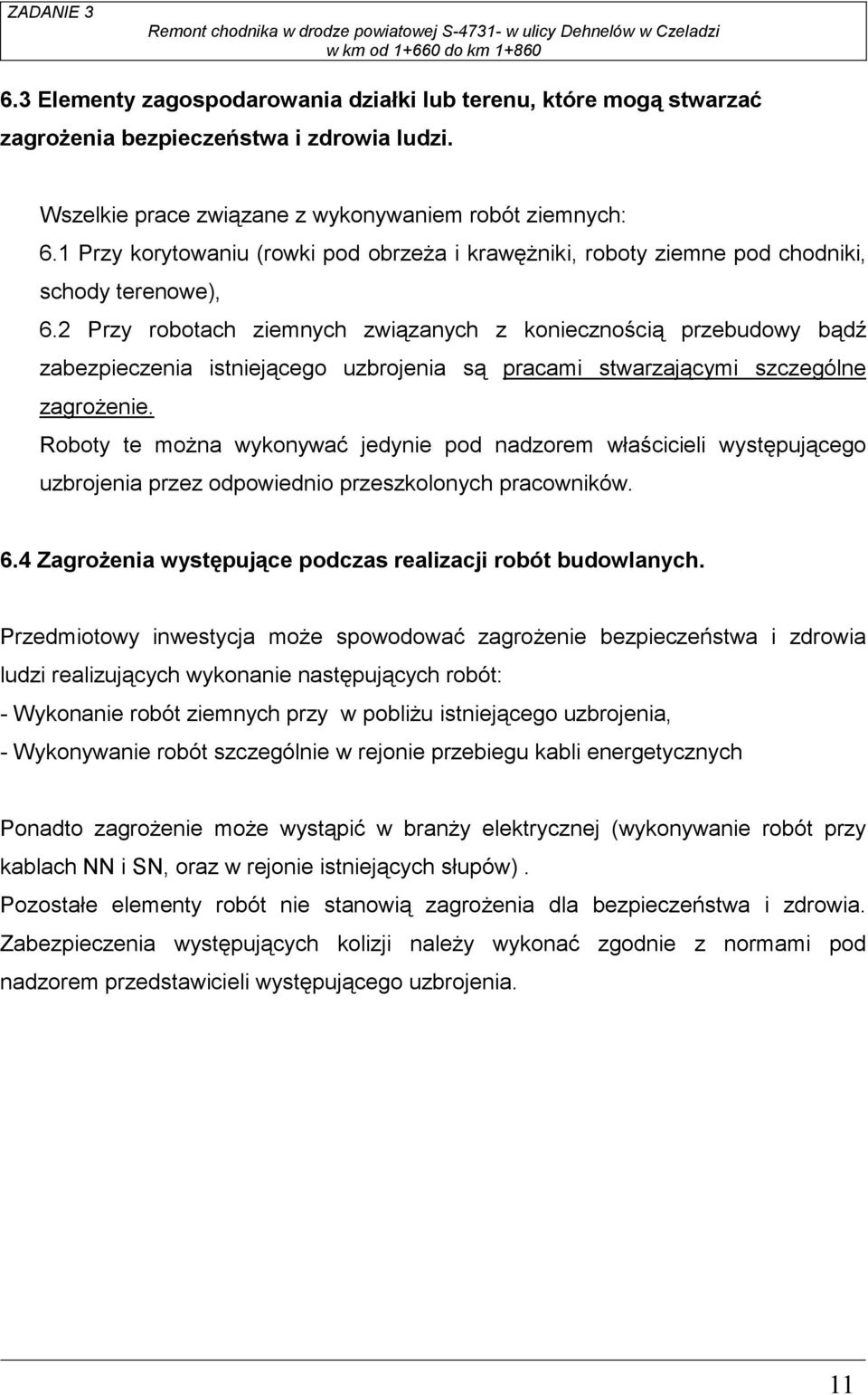

11 6.3 Elementy zagospodarowania działki lub terenu, które mogą stwarzać zagroŝenia bezpieczeństwa i zdrowia ludzi. Wszelkie prace związane z wykonywaniem robót ziemnych: 6.1 Przy korytowaniu (rowki pod obrzeŝa i krawęŝniki, roboty ziemne pod chodniki, schody terenowe), 6.2 Przy robotach ziemnych związanych z koniecznością przebudowy bądź zabezpieczenia istniejącego uzbrojenia są pracami stwarzającymi szczególne zagroŝenie. Roboty te moŝna wykonywać jedynie pod nadzorem właścicieli występującego uzbrojenia przez odpowiednio przeszkolonych pracowników. 6.4 ZagroŜenia występujące podczas realizacji robót budowlanych. Przedmiotowy inwestycja moŝe spowodować zagroŝenie bezpieczeństwa i zdrowia ludzi realizujących wykonanie następujących robót: - Wykonanie robót ziemnych przy w pobliŝu istniejącego uzbrojenia, - Wykonywanie robót szczególnie w rejonie przebiegu kabli energetycznych Ponadto zagroŝenie moŝe wystąpić w branŝy elektrycznej (wykonywanie robót przy kablach NN i SN, oraz w rejonie istniejących słupów). Pozostałe elementy robót nie stanowią zagroŝenia dla bezpieczeństwa i zdrowia. Zabezpieczenia występujących kolizji naleŝy wykonać zgodnie z normami pod nadzorem przedstawicieli występującego uzbrojenia. 11

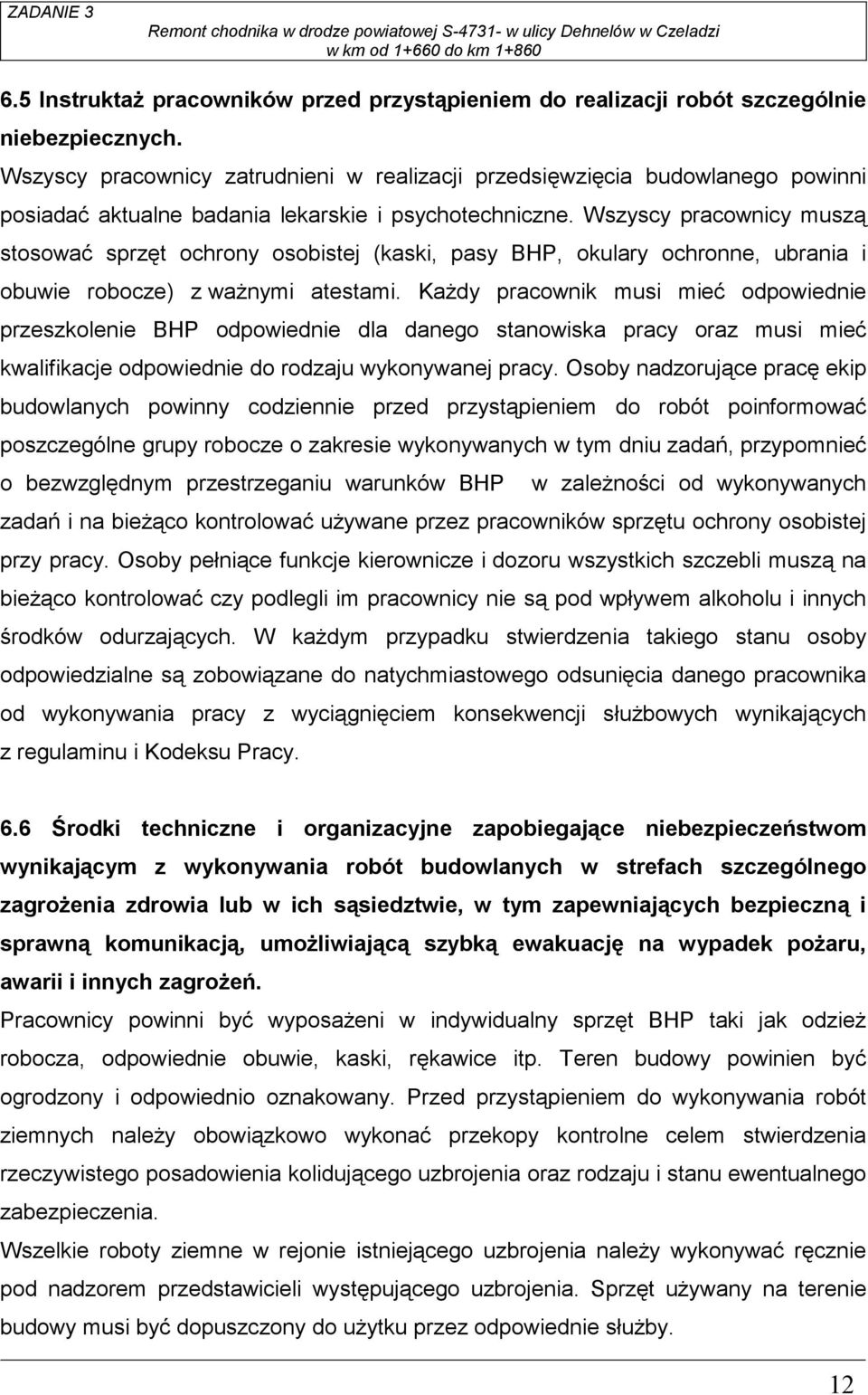

12 6.5 InstruktaŜ pracowników przed przystąpieniem do realizacji robót szczególnie niebezpiecznych. Wszyscy pracownicy zatrudnieni w realizacji przedsięwzięcia budowlanego powinni posiadać aktualne badania lekarskie i psychotechniczne. Wszyscy pracownicy muszą stosować sprzęt ochrony osobistej (kaski, pasy BHP, okulary ochronne, ubrania i obuwie robocze) z waŝnymi atestami. KaŜdy pracownik musi mieć odpowiednie przeszkolenie BHP odpowiednie dla danego stanowiska pracy oraz musi mieć kwalifikacje odpowiednie do rodzaju wykonywanej pracy. Osoby nadzorujące pracę ekip budowlanych powinny codziennie przed przystąpieniem do robót poinformować poszczególne grupy robocze o zakresie wykonywanych w tym dniu zadań, przypomnieć o bezwzględnym przestrzeganiu warunków BHP w zaleŝności od wykonywanych zadań i na bieŝąco kontrolować uŝywane przez pracowników sprzętu ochrony osobistej przy pracy. Osoby pełniące funkcje kierownicze i dozoru wszystkich szczebli muszą na bieŝąco kontrolować czy podlegli im pracownicy nie są pod wpływem alkoholu i innych środków odurzających. W kaŝdym przypadku stwierdzenia takiego stanu osoby odpowiedzialne są zobowiązane do natychmiastowego odsunięcia danego pracownika od wykonywania pracy z wyciągnięciem konsekwencji słuŝbowych wynikających z regulaminu i Kodeksu Pracy. 6.6 Środki techniczne i organizacyjne zapobiegające niebezpieczeństwom wynikającym z wykonywania robót budowlanych w strefach szczególnego zagroŝenia zdrowia lub w ich sąsiedztwie, w tym zapewniających bezpieczną i sprawną komunikacją, umoŝliwiającą szybką ewakuację na wypadek poŝaru, awarii i innych zagroŝeń. Pracownicy powinni być wyposaŝeni w indywidualny sprzęt BHP taki jak odzieŝ robocza, odpowiednie obuwie, kaski, rękawice itp. Teren budowy powinien być ogrodzony i odpowiednio oznakowany. Przed przystąpieniem do wykonywania robót ziemnych naleŝy obowiązkowo wykonać przekopy kontrolne celem stwierdzenia rzeczywistego posadowienia kolidującego uzbrojenia oraz rodzaju i stanu ewentualnego zabezpieczenia. Wszelkie roboty ziemne w rejonie istniejącego uzbrojenia naleŝy wykonywać ręcznie pod nadzorem przedstawicieli występującego uzbrojenia. Sprzęt uŝywany na terenie budowy musi być dopuszczony do uŝytku przez odpowiednie słuŝby. 12
