IV. DRZWI STALOWE mcr ALPE 120 odporność ogniowa EI 2

Transkrypt

1 IV. DRZWI STALOWE mcr ALPE odporność ogniowa EI 2 55

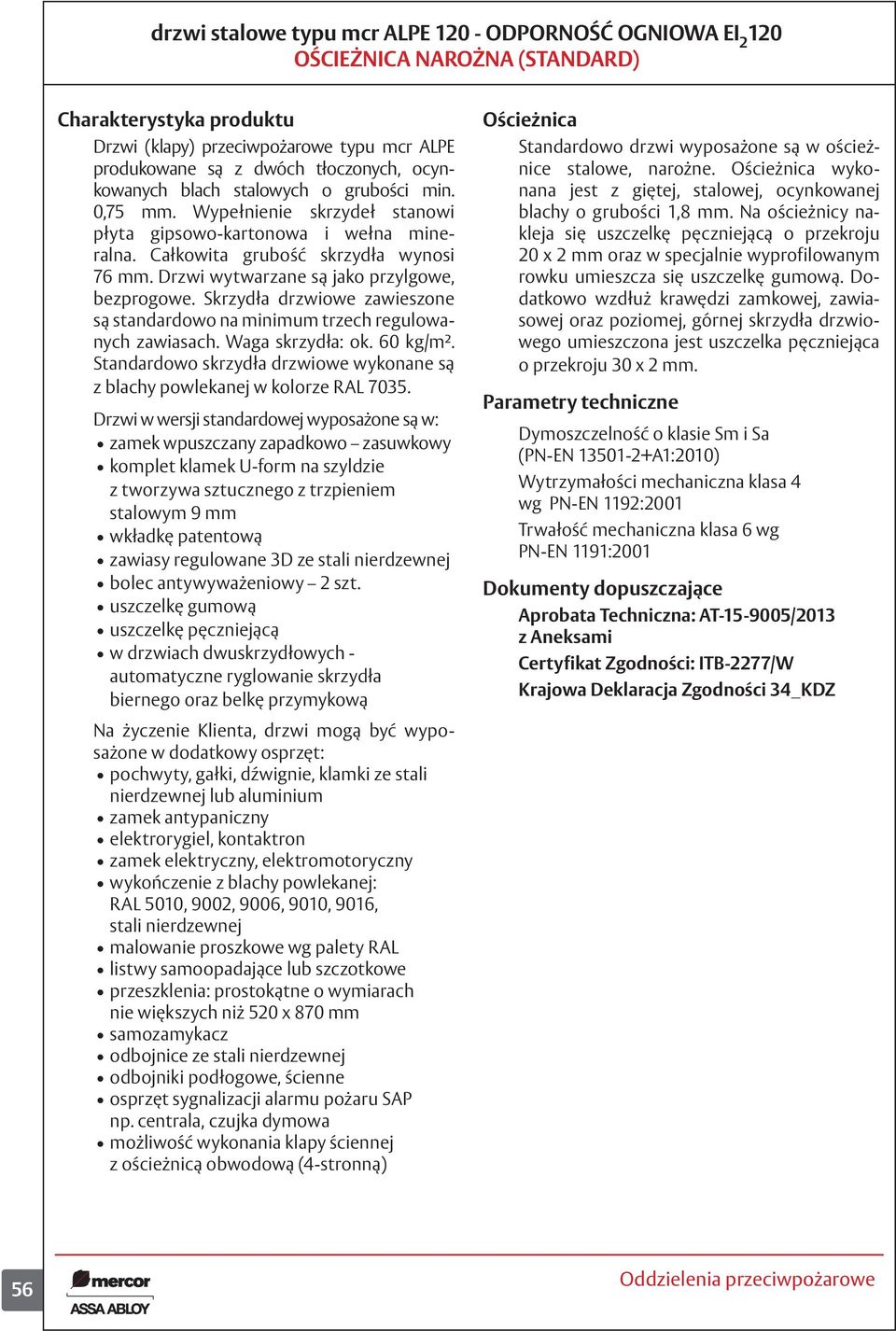

2 drzwi stalowe typu mcr ALPE - ODPORNOŚĆ OGNIOWA EI 2 OŚCIEŻNICA NAROŻNA (STANDARD) Charakterystyka produktu Drzwi (klapy) przeciwpożarowe typu mcr ALPE produkowane są z dwóch tłoczonych, ocynkowanych blach stalowych o grubości min. 0,75 mm. Wypełnienie skrzydeł stanowi płyta gipsowo-kartonowa i wełna mineralna. Całkowita grubość skrzydła wynosi 76 mm. Drzwi wytwarzane są jako przylgowe, bezprogowe. Skrzydła drzwiowe zawieszone są standardowo na minimum trzech regulowanych zawiasach. Waga skrzydła: ok. 60 kg/m². Standardowo skrzydła drzwiowe wykonane są z blachy powlekanej w kolorze RAL Drzwi w wersji standardowej wyposażone są w: zamek wpuszczany zapadkowo zasuwkowy komplet klamek U-form na szyldzie z tworzywa sztucznego z trzpieniem stalowym 9 mm wkładkę patentową zawiasy regulowane 3D ze stali nierdzewnej bolec antywyważeniowy 2 szt. uszczelkę gumową uszczelkę pęczniejącą w drzwiach dwuskrzydłowych - automatyczne ryglowanie skrzydła biernego oraz belkę przymykową Na życzenie Klienta, drzwi mogą być wyposażone w dodatkowy osprzęt: pochwyty, gałki, dźwignie, klamki ze stali nierdzewnej lub aluminium zamek antypaniczny elektrorygiel, kontaktron zamek elektryczny, elektromotoryczny wykończenie z blachy powlekanej: RAL 5010, 9002, 9006, 9010, 9016, stali nierdzewnej malowanie proszkowe wg palety RAL listwy samoopadające lub szczotkowe przeszklenia: prostokątne o wymiarach nie większych niż 520 x 870 mm samozamykacz odbojnice ze stali nierdzewnej odbojniki podłogowe, ścienne osprzęt sygnalizacji alarmu pożaru SAP np. centrala, czujka dymowa możliwość wykonania klapy ściennej z ościeżnicą obwodową (4-stronną) Ościeżnica Standardowo drzwi wyposażone są w ościeżnice stalowe, narożne. Ościeżnica wykonana jest z giętej, stalowej, ocynkowanej blachy o grubości 1,8 mm. Na ościeżnicy nakleja się uszczelkę pęczniejącą o przekroju 20 x 2 mm oraz w specjalnie wyprofilowanym rowku umieszcza się uszczelkę gumową. Dodatkowo wzdłuż krawędzi zamkowej, zawiasowej oraz poziomej, górnej skrzydła drzwiowego umieszczona jest uszczelka pęczniejąca o przekroju 30 x 2 mm. Parametry techniczne Dymoszczelność o klasie Sm i Sa (PN-EN A1:2010) Wytrzymałości mechaniczna klasa 4 wg PN-EN 1192:2001 Trwałość mechaniczna klasa 6 wg PN-EN 1191:2001 Dokumenty dopuszczające Aprobata Techniczna: AT /2013 z Aneksami Certyfikat Zgodności: ITB-2277/W Krajowa Deklaracja Zgodności 34_KDZ 56

3 drzwi stalowe, jednoskrzydłowe typu mcr ALPE - ODPORNOŚĆ OGNIOWA EI 2 OŚCIEŻNICA NAROŻNA, ZAWIASY REGULOWANE 3D (STANDARD) szerokość: 1362 mm wysokość: 2751 mm 57

4 drzwi stalowe, dwuskrzydłowe typu mcr ALPE - ODPORNOŚĆ OGNIOWA EI 2 OŚCIEŻNICA NAROŻNA, ZAWIASY REGULOWANE 3D (STANDARD) szerokość: 2518 mm wysokość: 2559 mm 58

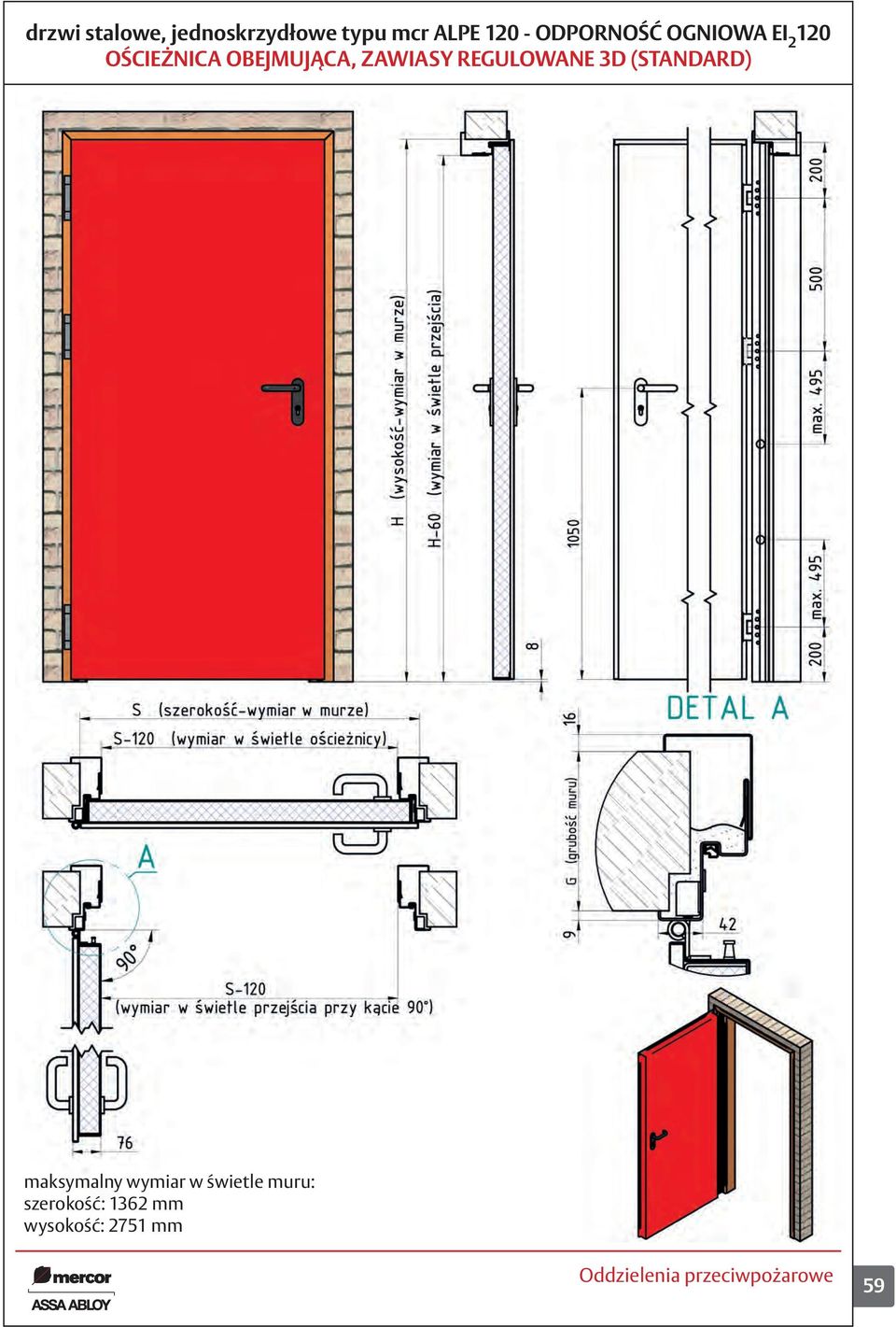

5 drzwi stalowe, jednoskrzydłowe typu mcr ALPE - ODPORNOŚĆ OGNIOWA EI 2 OŚCIEŻNICA OBEJMUJĄCA, ZAWIASY REGULOWANE 3D (STANDARD) szerokość: 1362 mm wysokość: 2751 mm 59

6 drzwi stalowe, dwuskrzydłowe typu mcr ALPE - ODPORNOŚĆ OGNIOWA EI 2 OŚCIEŻNICA OBEJMUJĄCA, ZAWIASY REGULOWANE 3D (STANDARD) szerokość: 2518 mm wysokość: 2559 mm 60

7 drzwi stalowe, jednoskrzydłowe typu mcr ALPE - ODPORNOŚĆ OGNIOWA EI 2 OŚCIEŻNICA WEWNĘTRZNA, ZAWIASY REGULOWANE 3D (STANDARD) szerokość: 1442 mm wysokość: 2791 mm 61

8 drzwi stalowe, dwuskrzydłowe typu mcr ALPE - ODPORNOŚĆ OGNIOWA EI 2 OŚCIEŻNICA WEWNĘTRZNA, ZAWIASY REGULOWANE 3D (STANDARD) szerokość: 2598 mm wysokość: 2599 mm 62

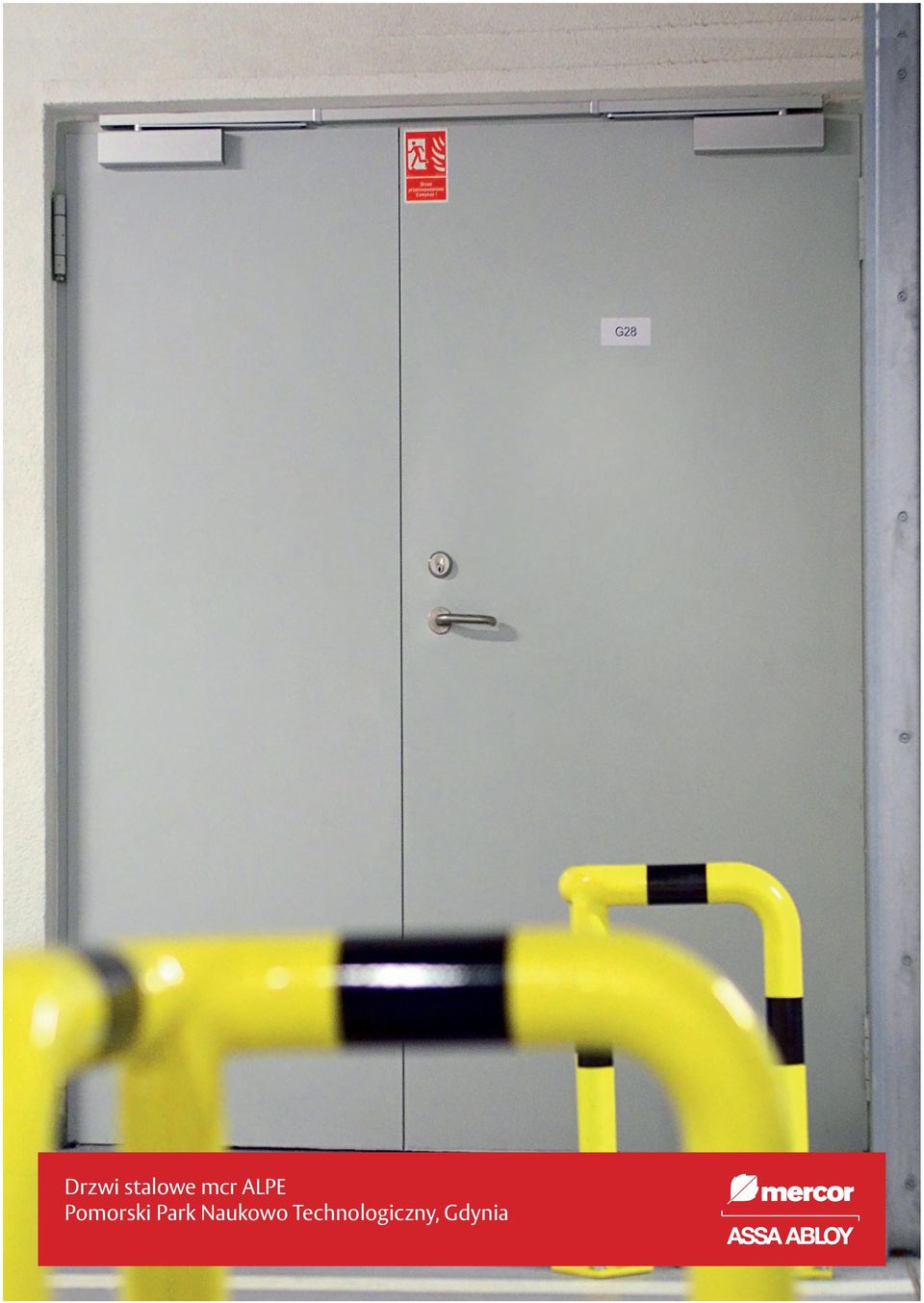

9 Drzwi stalowe mcr ALPE Pomorski Park Naukowo Technologiczny, Gdynia

10 Drzwi stalowe mcr ALPE Park Life Science, Kraków
